Как вытащить ящик с доводчиком из тумбы: основные правила

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.

Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

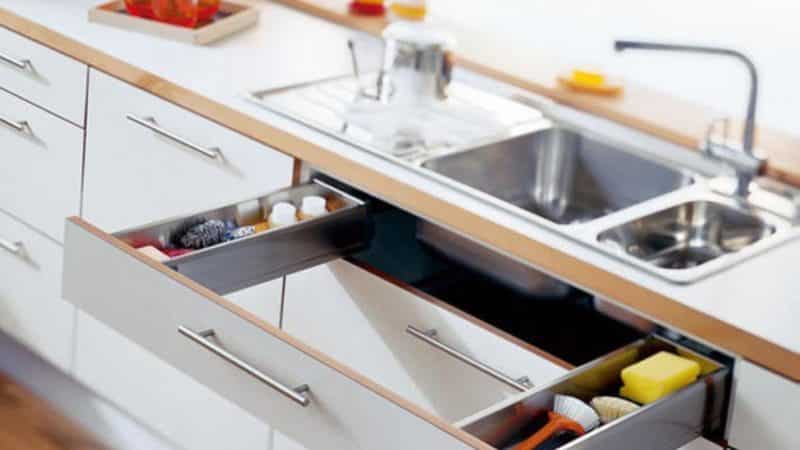

О кухонных гарнитурах с выдвижными ящиками: какие шкафчики должны быть в кухонном гарнитуре

Комплект кухонной мебели состоит из нескольких предметов, каждый из которых содержит выдвижные ящики, корзины, разделочные доски и т. д.

Некоторые из таких элементов строго ориентированы функционально. Например, выдвижной ящик разделочного стола уже содержит ячейки для хранения ножей, вилок, ложек и других столовых предметов. В другом выдвижном модуле имеются пазы для установки рулона бумажных полотенец.

Главный принцип применения подобных аксессуаров — удобство и комфорт. Поэтому рядом со встроенной посудомоечной машиной обязательно будет выдвижной модуль для различных тарелок. У кухонной плиты размещают шкаф для хранения сковородок и кастрюль.

Кроме кухонной утвари, на кухне хранится большое количество продуктовых запасов, специй, моющих средств и прочих принадлежностей. Для всего этого гарнитур комплектуется навесными, напольными шкафами и пеналами. В каждом из них предусмотрены ниши для выдвижных ящиков.

О кухонных гарнитурах с выдвижными ящиками: какие шкафчики должны быть в кухонном гарнитуре

Комплект кухонной мебели состоит из нескольких предметов, каждый из которых содержит выдвижные ящики, корзины, разделочные доски и т. д.

Некоторые из таких элементов строго ориентированы функционально. Например, выдвижной ящик разделочного стола уже содержит ячейки для хранения ножей, вилок, ложек и других столовых предметов. В другом выдвижном модуле имеются пазы для установки рулона бумажных полотенец.

Главный принцип применения подобных аксессуаров — удобство и комфорт. Поэтому рядом со встроенной посудомоечной машиной обязательно будет выдвижной модуль для различных тарелок. У кухонной плиты размещают шкаф для хранения сковородок и кастрюль.

Кроме кухонной утвари, на кухне хранится большое количество продуктовых запасов, специй, моющих средств и прочих принадлежностей. Для всего этого гарнитур комплектуется навесными, напольными шкафами и пеналами. В каждом из них предусмотрены ниши для выдвижных ящиков.

Что делать, если установлены роликовые или шариковые направляющие на ящик

Проще и быстрее поменять сами полозки. Переделывать короб ящика при этом не придется. Шариковые направляющие с доводчиками отличаются от обычных только наличием пружинного механизма. Крепление же полозьев к самому ящику и боковым стенкам тумбы абсолютно такое же. Более подробно, как установить направляющие ящика, можно прочитать здесь.

Цена, конечно же, на шариковые направляющие с доводчиком выше, примерно в 1,5-2 раза в зависимости от производителя. Но это будет не сильно дороже, если сравнивать установку отдельных доводчиков (с переделками дна) и замену самих направляющих.

Если вы рассматриваете вариант последующего оснащения ящиков доводчиками, когда заказываете мебель или делаете своими руками, то лучше сразу выбирать такую выдвижную систему, которая предполагает подобное дополнение.

Ремонт выдвижных ящиков: причины поломок

Прежде чем начать ремонт выдвижных ящиков своими руками в шкафу или комоде, следует разобраться с причиной поломки. Понимание того, из-за чего начались неисправности, служит залогом успешного ремонта. Главное не перепутать причины и следствия. Например, перекашивание самого корпуса шкафа или тумбы может вызвать некорректный ход направляющих и их выход из строя. И если не «вернуть» корпусу изначально правильную геометрию, замена направляющих попросту не решит проблемы.

Развалился короб ящика или вываливается дно

Особенно часто такого рода поломка встречается в собранных на шипах деревянных ящиках комодов. Со временем ящики рассыхаются и расклеиваются. Все, что требуется – это вынуть их, разобрать на детали, выровнять, зашкурить и собрать заново на клей. Для надежного стягивания использовать дополнительный крепеж в виде мебельных уголков и саморезов.

Днище ящика из ДВП может быть изначально некрепко прибито. Особенно ненадежен крепеж на мелких гвоздях. Если выдвижной ящик изготовлен из ДСП, то лучше крепить к нему днище ДВП на саморезы 3х16. Для расширения площадки сцепления используйте шайбочки.

Ящик выпадает или перекашивается в направляющих

Вероятней всего причина в недостаточной жесткости корпуса самого шкафа или комода. От неравномерной нагрузки полок корпус неизбежно деформируется: выгибаются боковины, расстояние между ними увеличивается, ящики начинают выпадать. Корпус может перекашиваться, если полы неровные и сам шкаф или комод с выдвижными ящиками стоит неровно.

Корректный, плавный ход направляющих возможен только при правильной геометрии всех элементов. То есть и корпус, и короба ящиков должны быть выровнены по диагоналям. Возможно, неправильной была сборка изначально – стоит неровно прикрутить направляющие относительно друг друга хотя бы на миллиметр и со временем, по мере загрузки ящиков и их проседания, эта неточность станет критичной.

Также причиной перекашивания и выпадения ящика из направляющих может быть стачивание и деформация роликов (шарикоподшипников) самих рельс. Бывает, выгибает сам металл направляющих. Причина проста – фурнитура исчерпала свой ресурс и требует замены.

Ящик плохо выдвигается, заедают направляющие

Причина может быть как в деформациях, описанных выше, так и в самой фурнитуре. Если на направляющих и поставил китайские аналоги с тонким металлом, то вряд ли фурнитура изначально была рассчитана на полную загрузку ящика. Поэтому и не может обеспечить ожидаемую плавность закрывания и открывания ящика.

Как вытащить ящик с телескопическими направляющими + видео материал

Сейчас часто на мебель, даже которую вы купили в «ИКЕА», устанавливаются так называемые телескопические направляющие. Вроде бы ничего, конструкция действительно неплохая, но бывает она выходит из строя. Или же на кухне за ящики могут закатиться мелкие предметы, и они просто не будут нормально закрываться. В общем, и в первом и во втором случае желательно их снять, а вот как это сделать не совсем понятно! Сегодня я постараюсь по максимум просто описать этот процесс …

ОГЛАВЛЕНИЕ СТАТЬИ

Лично я вытаскивал для того чтобы убрать пакеты которые завалились сзади и не дают нормально закрываться ячейкам. А так как руку просунуть нереально (узкие проемы), то пришлось их вытаскивать.

Процесс «вытаскивания» ящика на самом деле простой. Установщики ставят эти ящики за считанные секунды. Итак:

1) У каждого ящики по две направляющих. Нам надо — выдвинуть его на максимум для того чтобы в специальном окошке увидеть пластиковые крепления. Вот они смотрим фото.

2) Теперь опускаем пластиковый «усик» вниз, и потянуть на себя, для того чтобы он вышел наружу. Хочется отметить, что если конструкции в которых оба усика нужно тянуть вниз, однако есть и зеркальные варианты, в них один тянем вниз, другой наверх, только тогда все получится. Проверить просто, если с одной стороны усик не каким образом не хочет опускаться, значит — тянем просто наверх!

3) Теперь нам нужно этот наружный «кусочек» опустить вниз, как справа, так и слева. И вытаскивать ящик. Он плавно должен выйти из своих направляющих.

4) Далее просто снимаем его и делаем все что нужно (лично я вытащил пакеты и губки которые закатились).

5) После этого повторяем все в обратном порядке, просто вставляем в полозья и проталкиваем до щелчка. Это говорит нам о том, что крепления защелкнулись. Теперь можно пользоваться.

Как видите ничего сложного, достаточно легкий и простой процесс. Больше писать особо нечего, я думаю, вы поняли саму идею.

Для тех, кто не любит читать видео версия, смотрим.

НА этом буду заканчивать, смотрите и читаете наш строительный сайт.

Источник

Ремонтируем выдвижные ящики своими руками

На современном рынке предложений мебели можно встретить множество видов и конструкций ящиков. Но нам сейчас интересен не их внешний вид. Какими бы ни были качественными направляющие и какая бы качественная ни была сборка, есть очень много случаев, когда со временем начинают возникать проблемы. Чаще всего это происходит

  1. при превышении нагрузки
  2. неправильной установке направляющих
  3. превышении эффективного срока службы
  4. деформации отдельных частей в ходе эксплуатации

Приведенные проблемы относятся к работе механики, которая используется в современной мебели для выдвижения ящиков. С самим ящиком, конструкцией – проблем меньше. Остановимся сначала на них.

Как вынуть ящик

Когда ящик полностью выдвинут, слева и справа на направляющих становятся видны «язычки», обычно чёрного цвета. Они расположены между внешним и внутренним профилем. Если полностью разобрать фурнитуру, видно, что это зажим, крепящийся заклёпкой к внешнему профилю.

Чтобы освободить ящик, нужно одновременно нажать «язычки» слева и справа и потянуть конструкцию на себя.

Главное условие — удерживать зажатыми оба язычка. Благодаря подшипникам и П-образной форме профилей планка заведомо пойдёт ровно, не перекосится. Поэтому ящик спокойно выйдет из креплений.

Телескопические направляющие по многим параметрам превосходят роликовые. Она дают выдвинуть ящик полностью, гораздо реже деформируются и практически не допускают перекоса. Главное — подобрать фурнитуру, рассчитанную на предполагаемый вес ящика.

Второе важное условие — качество металла. Дешёвый товар быстро сломается, поэтому выбирайте проверенных производителей

В остальном телескопические направляющие — лучшее решение для выдвижных систем на настоящий день.

Мебель современного дизайна нередко комплектуется полозьями телескопического типа. Это нехитрая конструкция, отличающаяся удобством и надежностью, но, как и любой механизм, способная выйти из строя. Если в ходе эксплуатации деталь пришла в негодность, ее требуется заменить. Тут у владельца и возникают вопросы касательно того, как снять выдвижной ящик с направляющих.

На первый взгляд это кажется непонятным, но если следовать простой инструкции, предложенной ниже, то все станет предельно ясно. Сам процесс займет не больше чем 1–2 минуты. Так в чем же заключается порядок действий?

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Ошибки, ведущие к поломке, или чего делать нельзя

Все операции по снятию нужно проводить при полностью разгруженных ящиках. При вытаскивании, тяжелый ящик может повредить (погнуть) направляющие, после чего им трудно будет придать правильные геометрические формы.

Операцию по извлечению больших по размеру ящиков лучше проводить вдвоем, по причине, указанной выше.

Не стоит разбирать доводчики, сами направляющие, из–за наличия в них множества мелких деталей.

С целью обеспечить, как можно более рациональное использование кухонных гарнитуров, а также для экономии пространства, разрабатывают и постоянно усовершенствуют различные виды выдвижных корзин, среди которых широкое применение нашла выдвижная бутылочница для кухни.

Жизнь современной работающей женщины насыщена событиями. Отдавая работе огромное количество времени, сил, подвергаясь постоянным стрессам, для нее становится просто необходимым, так обустраивать свое жилье, чтобы иметь возможность расслабиться, придя домой.

Подобная полка на кухне очень функциональна

Разумеется, домашние дела, особенно работа на кухне, также отнимают немалые силы

Поэтому очень важно, чтобы в этом пространстве все было под рукой, упрощало и сокращало время приготовления пищи и уборки. И здесь любая мелочь, становится очень важной

С этим приспособлением весь кухонный инвентарь всегда под рукой

Конструкция выдвижного ящика с направляющими

Устройство состоит из 2 «П» – образных профилей, внешнего и внутреннего. Первый монтируется на поверхность стены во внутренней части гарнитура. Есть два паза – верхний и нижний, в которые аккуратно вкладываются полоски из пластика, на которых находятся подшипники. Именно благодаря им происходит скольжение профиля внутри. Чтобы он не выскакивал полностью, устанавливается специальная заглушка.


На первый взгляд это кажется непонятным, но если следовать простой инструкции, предложенной ниже, то все станет предельно ясно.

Два профиля вкладываются друг в друга, а внутри находится каретка, обеспечивающая скольжение планки благодаря подшипникам – шарикам. Планка прикрепляется к самому выдвижному ящику. Итак, планка с профилями складываются в один механизм, а когда они снова раскладываются – полка полностью выскальзывает из ниши. Система удобная, ведь так можно достать вещь из самого дальнего уголка мебели.

Инструменты и материалы:

  • отвертка
  • маленький уровень
  • шило

1. Вытаскиваем все ящики, чтобы обнажить направляющие (те самые «салазки», по которым ящики передвигаются вперед и назад). 2. Поочередно ставим уровень на все направляющие, чтобы найти виновницу проблему — кривую «салазку». 3. Откручиваем винтики, на которых держится интересующая нас направляющая. Задний шуруп оставляем на месте (если вы решили перенести направляющую на другое место, то задний шуруп нужно прикрутить на новую высоту). 4. Придерживая направляющую, вновь ставим на нее уровень и выпрямляем «салазку» до тех пор, пока она не станет строго перпендикулярна полу. 5. Помечаем шилом в стенке место для крайнего шурупа. 6. Ввинчиваем шуруп на новое место — сначала крайний, а затем и все остальные. 7. Ставим ящик на место и проверяем результат. Возможно, эти действия придется повторить и с другими направляющими, пока все они не будут выправлены как надо. 8. Наслаждайтесь результатом своей работы!

Собирая мебель, мастерам часто приходится сталкиваться с необходимостью выбора и закрепления направляющих, по которым передвигаются ящики. На первый взгляд не самый сложный процесс требует внимательности и аккуратности, так как от качества деталей и выполненного монтажа зависит долговечность конструкции и удобство ее эксплуатации.

Как снять и отремонтировать доводчик

В случае повреждения механизма придется осуществить его демонтаж и ремонт. Для этих целей понадобится выкрутить винты с корпуса и места соединения рычага. В большинстве случаев неприятное явление появляется из-за таких факторов:

  1. Доводчик долго находился в условиях повышенной влажности и подвергнулся коррозийным процессам.
  2. При открытии или закрытии дверец оказывалось большое усилие, которое препятствовало свободному ходу механизма.
  3. Модель доводчика была выбрана неправильно, в результате чего тяжелая конструкция воздействовала на слабый механизм.
  4. Масляная жидкость из камеры вытекла.
  5. Рабочая штанга была деформирована.

В случае утечки масла восстановить функциональность фурнитуры можно только в тех случаях, если внутри капсулы оно осталось. Для устранения проблем нужно пополнить запас машинным маслом или амортизационной жидкостью и нанести герметик на место повреждения.

При повреждении штанги нужно действовать по такому принципу:

  1. Если элемент покрылся ржавчиной, его нужно почистить специальным антикоррозийным средством.
  2. Для восстановления надломленной штанги используется сварочное оборудование.
  3. Мелкие повреждения устраняются с помощью молотка осторожными движениями. При отсутствии возможности восстановить прежнюю форму рычага поврежденную деталь нужно будет заменить.
  4. При наличии больших деформаций потребуется приобретение новой штанги.

Любая современная мебель должна оснащаться качественной и функциональной фурнитурой. Если она отсутствует, использование кухонного гарнитура будет некомфортным и бесполезным. Важные элементы будут плохо открываться и ломаться. Задача доводчиков заключается в предотвращении таких проблем и организации свободного хода дверей при открытии или закрытии.

Но чтобы механизм прослужил максимально долго и справлялся со своими функциями, необходимо правильно обслуживать его и не допускать повреждений. Также нужно знать, как выбирать доводчики для разных типов кухонной мебели.

Как устроены направляющие «телескоп»

Фурнитура состоит из двух П-образных профилей. Внешний крепится изнутри на стенку шкафа, комода и т. д. В верхний и нижний паз внешнего профиля вкладывается по пластиковой полоске с подшипниками — они обеспечивают скольжение внутреннего профиля. Не дают ему полностью выскользнуть заглушка на задней части и отогнутые «усы» спереди.

Профили вкладываются друг в друга. Во внутреннем ходит каретка с подшипниками-шариками. Именно она обеспечивает движение планки, которая крепится к ящику.

Таким образом, профили и планка складываются друг в друга, как ручка зонта, например, а когда полностью раздвигаются, ящик полностью выходит из ниши — это удобно, когда нужно найти или взять предмет из дальнего угла.

Расчет ящика под направляющие скрытого монтажа для Боярд, Блюм, Хеттих и Хефале

Схема расчета деталей выдвижного ящика под установку направляющих скрытого монтажа у всех производителей одинакова, за исключением одного нюанса. Но если глубина корпуса тумбы больше глубины ящика на 20-30мм этот нюанс не имеет особого значения.

Стандартная схема установки предполагает общую конструкцию выдвижного ящика с утопленным дном относительно боковин. Устанавливается дно из ДВП в паз боковин.

А ведь грузоподъемность механизма направляющих с нижним креплением довольно хорошая (20-30кг) и стабильная за счет монтажа под дно. Поэтому можно упростить себе задачу и заменить ДВП на вкладное дно из ЛДСП. Это сделает ящик тяжелее на 1,5-3кг, но при этом он будет более жестким и прочным, приспособленным для хранения тяжелых вещей и позволит полностью использовать ресурс направляющих.

Чтобы рассчитать детали ящика для установки направляющих скрытого монтажа, нужно изучить инструкции конкретного производителя и рекомендуемые зазоры между боковинами и самим ящиком.

И вот тут бывают отличия. Например, в схеме расчета Hettich можно увидеть, что расстояние между внутренней боковиной тумбой и лбом ящика равно 20мм, а донышко должно быть приподнято на 12-13мм. А на схемах установки Блюм цифры несколько иные – 21мм против 20мм и 12-15мм против 12-13мм (а у Боярд и вовсе 10-11мм).

Как показывает опыт сборщиков, при разнице 20мм выдвижной ящик на направляющих скрытого монтажа слишком туго ходит, цепляя шляпки шурупов, на которые закреплены рельсы. Поэтому берем усредненные цифры для расчета детали «лоб ящика».

Также конкретно у Blum, Боярд боковина ящика должна быть короче номинальной длины самой направляющей. То есть при направляющей 500мм, глубина ящика равна 490мм. При этом механизм, «ворующий» у глубины ящика эти 10мм, «экономит» его у тумбы – ее глубина может быть больше всего 10мм.

А вот у Hettich, Hafele глубина ящика берется равной длине направляющих. При этом глубина тумбы должна быть больше на 20-30мм.

Общая схема расчета деталей выдвижного ящика для направляющих скрытого монтажа будет следующей.

  1. Длина ящика равна длине направляющих NL либо (NL-10). При этом в первом случае глубина самой тумбы должна быть (NL+20) минимум, а во втором — достаточно (NL+10).
  2. Длина лба ящика равна внутреннему размеру тумбы за минусом 42мм.
  3. Высота выдвижного ящика обычно меньше фасада на 30-50мм. При этом если мы берем высоту боковин ящика равной 100мм, высота деталей лба будет меньше на 12мм.
  4. Дно высчитывается как вкладная горизонталь между вертикальными деталями.

Ряд рекомендаций по ремонту и полезные лайфхаки

  1. Для легко нагруженных ящиков комода при монтаже дна используют восьмимиллиметровые скобы. Но, надежнее брать каленую 10-ку.
  2. Чем хуже качество МДФ или ДСП, тем тоньше выбирают шурупы крепежа (максимум 3,0 мм).
  3. При расшатавшихся штифтах просто рассверливают до большего диаметра старые отверстия и берут больший диаметр крепежа.
  4. Штифты, пазы и даже прибиваемые скобами или прикручиваемые шурупами соединения для надежности предварительно промазываются ПВА.
  5. Чтобы комод не потерял функциональность, выдвижение ящиков не стало затрудненным, а дверцы полок не перестали закрываться, ни в коем случае нельзя наносить слишком много слоев краски или лака. Если же внешний вид все-таки требует многослойного покрытия, предварительно снимают шлифкругом лишние 1-2 миллиметра основания.
  6. Продлевают жизнь выдвижным роликам регулярно наносимой силиконовой смазкой. Так рекомендует, к слову, ухаживать за мебелью из ИКЕА.

Конструкция выдвижного ящика с направляющими

Устройство состоит из 2 «П» – образных профилей, внешнего и внутреннего. Первый монтируется на поверхность стены во внутренней части гарнитура. Есть два паза – верхний и нижний, в которые аккуратно вкладываются полоски из пластика, на которых находятся подшипники. Именно благодаря им происходит скольжение профиля внутри. Чтобы он не выскакивал полностью, устанавливается специальная заглушка.

На первый взгляд это кажется непонятным, но если следовать простой инструкции, предложенной ниже, то все станет предельно ясно.

Два профиля вкладываются друг в друга, а внутри находится каретка, обеспечивающая скольжение планки благодаря подшипникам – шарикам. Планка прикрепляется к самому выдвижному ящику. Итак, планка с профилями складываются в один механизм, а когда они снова раскладываются – полка полностью выскальзывает из ниши. Система удобная, ведь так можно достать вещь из самого дальнего уголка мебели.
