Мы в компании Свой Климат устанавливаем кондиционеры с 2011 года и наши клиенты зачастую сталкиваются с такой ситуацией: монтаж наружного блока на фасад невозможен! Это происходит по разным причинам:

помещение граничит только с лицевым фасадом, а установка на него запрещена;
облицовка дома сделана целиком из стекла или другого материала, к которому нельзя ничего крепить;
управляющая организация или собственник запрещает крепление посторонних предметов на здание;
на стене нет свободного места.

Не стоит отчаиваться – существует множество решений: размещение на чердаках и подвалах, крышах, на общих и пожарных лестницах, технических этажах, вентиляционных камерах, паркингах и прочих, прочих, прочих. Все зависит от расположения Вашей квартиры.

Эти решения может найти только специалист с большим опытом – инженер-замерщик. Он проверяет все варианты и предлагает самый оптимальный с точки зрения технических возможностей оборудования и ваших пожеланий.

Вызвать замерщика можно по телефону +7(812) 748-2-748 Пн – Пт, с 9:00 до 18:00.

Одно из самых популярных решений – установка кондиционера на балконе или лоджии. Часто застройщики предусматривают именно там места под внешний блок кондиционера.

Для уточнения давайте разберемся, что мы считаем балконом, а что лоджией. Балкон является самостоятельным помещением, выступающим на несколько метров от несущей стены здания, по периметру в целях безопасности устанавливается ограждение. Лоджия наоборот является продолжением существующего помещения, у нее имеется крыша и стены.

Речь идет именно о внутреннем пространстве, т.к. если установка на фасаде запрещена – значит скорее всего она невозможна и на наружных частях балкона. При этом балкон может быть, как застекленными, так и нет. Балкон (лоджия) является частью Вашей собственности и запретить установку чего-либо на этой территории Вам никто не имеет права.

Особенности размещения наружного блока на застекленном балконе:

Особенности актуальны для застекленных помещений. Расположение кондиционера на открытых балконах практически не отличается от установки на фасаде.

1. Внешний блок сплит системы отводит тепло от внутреннего и повышает температуру окружающего воздуха. Чтобы предотвратить его перегрев и снижение эффективности системы окна на лоджии открывайте окна на все время работы кондиционера.

Либо можете заказать установку решетки для балкона или полную термоизоляцию кондиционера. 2. Звук от работающего внешнего блока будет отражаться от плоскостей балкона и может быть несколько выше по сравнению с размещением на улице.

Уровень и интенсивность напрямую зависят от сплит системы, поэтому лучше выбрать тихие инверторные кондиционеры, проверенных марок (например, Fujitsu, Daikin, Tosot, Lessar). 3. Дверь на лоджию держите закрытой. Так Вы не допустите приток горячего воздуха в охлаждаемое помещение. 4.

Совет: Если Вы хотите охладить несколько комнат, а лоджия у Вас одна и площадь её невелика, вместо нескольких кондиционеров лучше заказать одну мульти сплит систему. К ней можно подключить до 8-ми внутренних блоков, а сэкономленное место Вы сможете использовать с пользой.

Плюсы размещения кондиционера на застекленной лоджии:

1. Для установки наружного блока не требуются высотные работы – экономия до 8 000 рублей. 2. Не нужно получать доступ на крышу и согласовывать время проведения работ. 3.

Не требуется согласования установки кондиционера с Комитетом по Градостроительству и Архитектуре – экономия 7 000 рублей и 30 дней, которые понадобились бы на согласование. 4.

Защищенность блока от повреждения сосульками, посторонними предметами, от краж и вандализма. 5. Удобный доступ для технического обслуживания.

Для устранения этого приходится осуществлять работы по переносу наружного блока, что влечет материальные и косметические потери, которых можно было избежать, обратившись изначально в профессиональную климатическую компанию.

Ваши вопросы вы можете задать нам по телефону +7(812) 748-2-748 Пн – Пт, с 9:00 до 18:00 или электронной почте zapros@slim.ru – пишите круглосуточно, ответим Пн – Пт, с 9:00 до 18:00

Что нужно знать о работе кондиционера

Если установка с нуля проходит своими руками, важно иметь начальные знания о работе аппарата

От внешнего блока зависит качество самого кондиционера: поэтому к его установке нужно подойти с ответственностью

В состав сплит-системы входят 2 блока. Наружный, служит для компрессии и сбора конденсата. Внутренний, служит для испарения, обогрева или охлаждения.
Во внутреннем блоке находится хладоагент, обычно это фреон. Вещество поступает под давлением на решетку испарителя. В камере испарителя происходит расширение хладоагента с поглощением большого количества тепла. Образуется конденсат, который собирается на решетке.
Конденсат выводится через резервуарную полость в просвет дренажной трубки

Для пользователя важно так организовать вывод дренажной трубки, чтобы конденсат стекал без усилий и не скапливался.
Под действием электрического тока работает компрессор, который обычно установлен во внешнем блоке. Компрессор (насос) нагнетает воздух и откачивает пары хладоагента из испарителя в камеру конденсации

Эта камера обдувается вентилятором, холодный воздух выводится в комнату и снижает температуру в помещении.

В устройстве кондиционера нет ничего сложного, точно также, как и в установке.

Фреон — опасное вещество, и оно способно негативно повлиять на здоровье человека

Как крепить рамы

Принцип один: используются перфорированные полосы из металла и анкерные винты.

Торцовые стороны низа и верха рамы используются для крепления полос рассчитанной длины. При установке рам используют уровень, а на стене делаются отметины.

Чертежи крепления балкона

Теперь за другой край перфорированной полоски крепят раму или к потолку, или к стене. Применяются дюбели. Зачастую, прикрепляя раму к стене, используют анкерные крепления. Тогда приходится просверливать отверстия в точно определенных местах.

Крепеж анкерной пластины

Фиксация углов

Довольно непросто при монтаже балконных рам закрепить углы. Чтобы соединить и взаимно зафиксировать эти сложные узлы, стоит воспользоваться следующими приемами.

Рамы выставляются по уровню

Первое действие. Подбирается угловой профиль.

Второе действие. На углах устанавливается металлический уголок. Его размер – 8-10 см. К нему крепят рамы.

Третье действие. Рамы закрепляют на деревянный брусок. Его маскируют после монтажа, используя с внутренней и наружной сторон пластиковые панели.

Четвертое действие. Когда рамы окажутся установленными, между их профилями и стенами нужно будет ликвидировать зазоры. Эти щели «конопатятся » монтажной пеной.

Специфика отвода конденсата

Конденсат от кондиционера нельзя бесконтрольно сливать на улицу. Капли его могут капать на головы прохожим или попадать на отливы соседей и мешать им своим стуком. Кроме этого, конденсат может вызывать намокание поверхностей и появление на них плесени. В некоторых случаях это может вызвать даже разрушение фасадной плитки.

Поэтому трассу отвода конденсата нужно прокладывать:

к ближайшей водосточной трубе;
в канализацию;
в емкость на балконе, требующую регулярного опорожнения.

Способ вывода жидкости через водосточную трубу имеет свои недостатки. Кроме сложностей монтажа, водосток может засориться и вода хлынет обратно в модуль. Поэтому наилучший вариант – слив дренажа в канализацию. Проектирование дренажной трассы обычно производится во время ремонта.

Существует 2 основных требования к трассе:

уклон по всей длине горизонтальных участков трассы не меньше 3 градусов;
угол поворотов – 45 град.

Дренажные трубки прокладываются как снаружи по напольному основанию, так и внутри стены по штробам с их последующей заделкой ремонтными растворами.

Чтобы неприятные запахи из канализации не проникали в помещение, на стыке трубок системы дренажа и труб канализационной системы делается гидрозатвор в виде канализационного сифона. Наиболее легкий вариант – гофротрубу дренажной трассы изогнуть в форме буквы «S».

Если дренажная помпа не входит в комплект сплит-системы, покупайте ее отдельно. Периодический слив конденсата неизбежен в ходе работы климатической системы

Если длина дренажной системы велика или сложно обеспечить необходимый уклон, можно установить дренажный насос. Помпы для бытовых кондиционеров продаются как отдельный элемент и установить их не составляет труда. Производительность помпы не должна быть меньше количества производимого кондиционером конденсата. Параметр указывается в технической документации.

Монтаж своими руками

Грамотная установка кондиционера требует соблюдения некоторых правил:

Монтируя внешний блок на балконе либо лоджии, необходимо предусмотреть его хорошее проветривание, чтобы исключить перегрев внутри системы охлаждения во время работы, особенно в жаркое время года.
Все магистральные трубки сплит-системы необходимо спрятать в защитные короба из пластика и, по возможности, повесить их с наружной стороны балкона.
Допускается монтаж внешнего блока кондиционера внутри незастекленного балкона или лоджии, так как это позволит установить его без привлечения специалистов-высотников и облегчит сервисное обслуживание.
Выбирая защитные короба, подберите их в светлых тонах, они будут снижать воздействие ультрафиолетовых лучей на нагрев соединительных трубок.
Установка внешнего блока системы охлаждения за балконом позволит существенно снизить уровень шума от его работы внутри помещений.
Повесить внешний блок кондиционера необходимо так, чтобы к нему был относительно свободный доступ в любое время для выполнения профилактических мероприятий.

Выполняем монтаж системы охлаждения

Правильную установку кондиционера на балконе помогут сделать следующие инструменты:

Перфоратор с набором сверл, имеющие победитовые насадки, это необходимо, чтобы сверлить отверстие большого диаметра в капитальной стене;
Труборез;
Набор для вальцовки трубок, потому что ручной вальцовкой невозможно добиться необходимой герметичности соединения;
Шабровка – инструмент, с помощью которого производится зачистка концов труб;
Ручной велосипедный насос – используется для проверки герметичности соединения трубок;
Вакуумный насос – необходим для вакуумирования системы охлаждения перед заполнением;
Манометр;
Тестер и индикатор фазы для выполнения электрического монтажа.

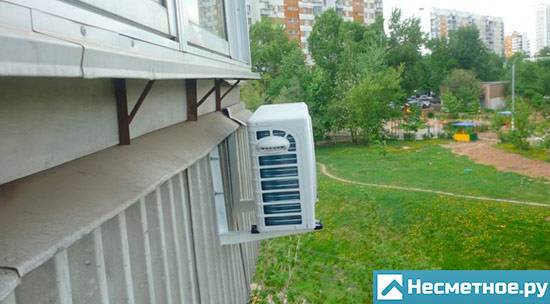

Установка кондиционера на балконе начинается с закрепления внешнего устройства:

1На наружной стороне балкона либо лоджии размечается место куда можно повесить кронштейны фиксации наружного блока. Его желательно выбрать на северной либо восточной стороне, в этом случае внешний блок будет меньше нагреваться под лучами солнца.
2В парапете просверливаются отверстия и с помощью длинных болтов закрепляются кронштейны. Если парапет имеет облегченную конструкцию, то его необходимо усилить с помощью металлического каркаса, так как внешний блок весит больше 60 кг. Также надо учитывать его вибрацию во время работы. Снизить ее действие помогут амортизационные прокладки.
3На кронштейны и специальные амортизаторы монтируется наружный блок кондиционера. Между парапетом и устройством необходимо обеспечить зазор минимум 10 см. Он будет способствовать лучшему охлаждению внешнего блока во время работы.

Монтаж внутреннего устройства

Установка кондиционера на лоджии или балконе выполняется в следующей последовательности:

1Определяется место размещения внутреннего блока кондиционера;
2Подводится электропитание;
3Установка производится на специальный кронштейн. При монтаже необходимо выдерживать размеры до потолка и соседних стен. Они указываются в инструкции кондиционера. Монтаж внутреннего блока кондиционера без специального прокладочного кронштейна категорически запрещен. Он, как правило, поставляется в комплекте;
4Используя труборез, с его помощью отрезается трубка для подвода хладогена. Ее края зачищаются при помощи шабера;
5Просверливается отверстие в стене наружу. Так как его диаметр должен быть около 90 мм, то сверлить необходимо несколькими сверлами, постепенно увеличивая их размер;
6Прокладывается трубка между блоками кондиционера;
7Используя специальные вальцовки, трубка присоединяется к каждому блоку;
8
Выполняется проверка герметичности соединений;
9Выполняется подключения электропитания;
10Трубка и электрические провода прячутся внутри защитного короба;
11Кондиционер заполняется хладогеном;
12Выполняется проверка работы кондиционера.

Установка козырька

Чтобы исключить преждевременный выход из строя кондиционера от глыб снега либо сосулек с крыши, рекомендуется установить над наружным блоком козырек. Его можно сделать из куска оцинкованного металла. Козырек должен выступать за габариты внешнего устройства кондиционера на расстояние около 20 см. Систему крепления защитной конструкции необходимо предусмотреть простой и быстро снимаемой, для обеспечения простого доступа к внешнему блоку во время выполнения профилактических мероприятий.

Где устанавливать наружный блок на лоджии

Разберемся, в чем отличие между понятиями «лоджия» и «балкон». Продолжение помещения с общими стенами — это лоджия. Балкон — отдельная пристройка, устанавливаемая по периметру строения.

Когда по различным причинам запрещен или технически невозможен монтаж на стене, инженерами рекомендуется установка кондиционера на застекленном балконе или лоджии.

Допустимо размещать оборудование:

с наружной стороны ограждения, если фасад не лицевой и не просматривается с проспектов или улиц;
на балконных перилах со стороны квартиры;
на общей стене с квартирой или на боковых стенах лоджий;
на специальной подставке, раме или на полу;
в отдельной нише или коробе;
с креплением к потолку на подвесы.
