Менее трудоемкая конструкция
Если дымоход представляет собой металлическую трубу, то можно сделать теплообменник, который будет представлять собой намотанную на дымоотвод и приваренную к нему металлическую или медную трубку.
Наматывать такую трубку нужно по спирали. Закрепляют ее на дымоходе путем приварки с помощью полуавтоматической сварки или аргоновой горелки. Есть и альтернативный вариант — пайка на олове. Правда, перед этой процедурой необходимо обработать основу и трубку ортофосфорной кислотой. Она обезжирит поверхность. Этот вариант для улучшения отопления является очень надежным и долговечным.
Обвитая по спирали труба будет нагреваться и отдавать тепло воздуху, который движется по ней.
Родословная с историей
Печку-буржуйку придумали недобитые революцией буржуи; по терминологии победившего пролетариата – «бывшие». Только не спекулянты-эксплуататоры. Те еще в годы столыпинского подъема перед мировой войной перевели капиталы в тогдашние оффшоры, а когда брусиловский прорыв («Казаки в пяти переходах от Берлина!») при мягком, но сильном содействии агентуры царицы и Гришки Распутина захлебнулся, массово рванули в Париж, Лондон, Бруклин.
Оставшиеся «бывшие» были большей частью высококлассными специалистами в различных отраслях и глубоко порядочными людьми. За это пролетарии их жаловали не более, чем Полиграф Полиграфыч Шариков – профессора Преображенского. Использовать-то использовали, но при военном коммунизме еду и топливо выделяли разве что по мандату, подписанному лично Лениным.
К счастью, помереть «бывшим» не дали ученики и коллеги помоложе подходящего происхождения. В фильме о А. Н. Туполеве есть очень правдивый эпизод: будущий великий авиаконструктор, а тогда еще студент, пилит на дрова с другим будущим великим авиатором – Н. Н. Поликарповым – в квартире отца аэродинамики Н. Е Жуковского, украденное в парке дерево, и тут же пышет жаром буржуйка.
Но буржуйку изобрели не авиаторы, а теплотехники. Россия издавна славилась своим печным делом. Побывавшие в ней иноземцы как один, восхищались совершенством русских печей, Олеарий и Казанова и лазили в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в устроении печей превосходит мастерство венецианцев в устройстве искусственных водоемов». Из уст венецианца это похвала экстраординарная.
Отсюда сразу же становится ясно, что прожорливость буржуек – просто следствие неправильной конструкции и/или эксплуатации. Дерево или забор просто так не стыришь, ЧК не дремлет вплоть до расстрела на месте. Печку нужно было создать такую, чтобы венского гарнитура хватило хотя бы на зиму. А уж в теплотехнике и прочих нужных для печного дела науках «бывшие» толк знали.
Современная буржуйка в художественном исполнении
С началом НЭПа и подъема СССР отношение к «бывшим», по крайней мере в верхах, в корне изменилось. Но буржуйка не пропала за ненадобностью. Еще при Ленине рабочим начали раздавать земельные участки в пригородах под, как тогда говорили, подгородные огороды. Которые есть не что иное, как теперешние дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, для дачи пришлась как раз впору. В каковом качестве более всего используется и в наши дни.
Именно тогда и был начат промышленный выпуск печей-буржуек. Правда, не для рабочего класса, а для защитников революции – Красной Армии. При этом ее конструкция была доведена до полного совершенства, и оказалась настолько удачной, что художественно оформленные буржуйки в немалом количестве шли на экспорт, доставляя СССР валюту в обход тогдашних санкций.
Вдали от родины буржуйка не осталась незамеченной тамошними буржуями. Первыми за границей начали ее промышленный выпуск финны, еще в 20-х годах. И сейчас на печном рынке канадские, шведские, финские буржуйки держатся уверенно, см. рис. справа. Прежде всего – благодаря очень умеренной, сравнительно с сопоставимыми печами других конструкций, цене и удобству пользования.
Что это такое
Теплообменник – прибор, осуществляющий передачу тепла от одной среды к другой. Это единственный и главный фактор, ради которого и было придумано подобное устройство. Сам по себе теплообменник не является самостоятельным прибором, он начинает работать только при установке в какой-либо аппарат.
Иными словами, любое устройство, в котором циркулирует воздух или жидкость с температурой, отличающейся от внешней среды, является теплообменником.
Например, труба горячего водяного отопления отдает тепло окружающему воздуху в помещении, она уже сама – теплообменник, но для увеличения теплоотдачи в систему врезают радиаторы отопления, где циркулирующий теплоноситель, двигаясь по спиралям батареи, максимально эффективно нагревает их. Площадь радиатора в этом случае больше площади самой трубы, значит и объем нагретого воздуха возрастает.
Система водяного отопления гаража.
Чтобы эффективность теплоотдачи была максимальной, для каждого прибора подбирается определенный вид теплообменника с оптимальным набором характеристик.
КПД зависит от конструкции самого устройства и от материала, из которого он изготовлен. Для теплообменников применяют материалы, устойчивые к коррозии и имеющие высокую теплопроводность, к ним относятся:
- Алюминий.
- Нержавеющая сталь.
- Медь и ее сплавы.
- Латунь.
- Мельхиор.
- Титан.
Сегодня мы расскажем о теплообменниках, применяющихся в печах для обогрева гаража, поэтому три последних материала нам не подходят ввиду высокой стоимости. А вот алюминий, медь и нержавейка вполне доступны, их можно найти в гараже любого владельца или приобрести в магазине по невысокой цене.
Принцип работы
Многие наши сограждане систему отопления представляют себе не иначе как в виде заполненного водой или антифризом контура из труб и радиаторов. Между тем, применение жидкостного теплоносителя в автономной системе отопления частного дома – это нонсенс, яркий пример бездумного следования устоявшимся стереотипам. Ведь мы городим столь сложную и дорогую систему только потому, что именно по такому принципу устроены системы централизованные.
При этом никто не задумывается о том, что они работают в совсем иных условиях: тепловой узел расположен на значительном удалении от потребителей (большие теплопотери), а сами потребители – общественные и жилые здания – имеют весьма обширную распределительную сеть. Чтобы донести тепло до самого удаленного радиатора, нужен теплоноситель с очень большой теплоемкостью и наилучшим образом для этого подходит вода.
Принципиальная схема воздушного отопления
В автономной же системе ничего подобного не наблюдается: котельная расположена прямо в доме, следовательно теплопотери как таковые вообще отсутствуют; при этом максимальное расстояние до наиболее удаленной комнаты обычно не превышает нескольких десятков метров. В таких условиях в качестве теплоносителя можно использовать среду, ради нагрева которой все и затевается, то есть воздух.
Теплоемкость воздуха в 800 раз меньше, чем у воды, но для раздачи тепла в пределах дома ее будет вполне достаточно.
В этой раздаче и состоит принцип действия системы воздушного отопления. Воздух нагревается конвекционно-трубной печью (обиходное название – калорифер), работающей на газу, дровах с углем или дизельном топливе, и по сети воздуховодов распространяется во все помещения. В каждом из них можно установить свой температурный режим, перекрыв часть выходного отверстия воздуховода заслонкой.
Преимущества конструкции
Несмотря на появление все более экономичных дровяных печей и котлов, старенькая буржуйка остается довольно востребованной, это объясняется ее достоинствами:
- простое устройство. В печи нет высокотехнологичных узлов, потому любой желающий может изготовить ее самостоятельно,
- низкая стоимость. Этот «плюс» проистекает из предыдущего достоинства,
- непритязательность в эксплуатации. Топится буржуйка предельно просто, каких-либо тонкостей знать не нужно. Требуется только правильно подобрать объем закладки,
- всеядность. Отопитель функционирует на любом топливе, включая отработанное машинное масло,
- многофункциональность. Буржуйка может быть оснащена варочной конфоркой и водяным контуром, чем значительно повышается ее ценность для жилого помещения,
- многорежимность. Кроме обычного функционала с прямым горением, правильно сконструированная печь способна работать в режиме тления (увеличивается длительность отопления на одной закладке),
- эффективность. При всех этих достоинствах еще и неплохой КПД в 60%, если сборка выполнена с соблюдением изложенных ниже правил.
Видео: печка с котлом водяного контура
Буржуйки делают из всего, что валяется в хозяйстве без дела:
- из отработанных огнетушителей;
- газовых баллонов;
- металлических бочек;
- бидонов;
- просто сваривают конструкцию из стали;
- делают кладку из кирпича.
От вида используемого материала зависят форма (цилиндрическая, прямоугольная и т.п.) и внешний вид печи.
Несмотря на такое разнообразие, общая конструкция каждой печи состоит из:
- топки;
- колосниковой решетки;
- зольника;
- дымохода;
- дымовой трубы.
Размер загрузочного отверстия топки зависит от используемого топлива. Если применяются дрова, то и отверстие соответственно должно быть больше, чем в аналогичной печи, которую топят углем или топливными брикетами. Для защиты отапливаемого помещения от пожара, буржуйку устанавливают на фундамент или лист металла, изолируют ее кирпичной кладкой, отражателем или листами теплоизолирующего материала (минеральная вата, асбест), а дымовую трубу дополняют искроулавливателем. Если же необходимо установить печь в доме и подключить ее к водяному контуру, то конструкция дополняется трубами и баком для воды (другое название – теплообменник или котел). Особенно актуальна такая форма отопления становится с осенним понижением температуры и желанием хозяев сэкономить на отоплении собственных жилых и нежилых помещений.
Требования, предъявляемые к системе с водяным отоплением: хорошая циркуляция воды в системе и достаточный ее прогрев.
Водяной контур устанавливают либо к уже готовой печи, либо возводят в процессе строительства вместе с печью. Циркуляция в системе бывает естественной и принудительной (с использованием насоса).
Водовоздушные теплообменники в Москве
Теплообменник нерж.сталь Pahlen Maxi-Flo 40 кВт
Теплообменник нерж.сталь Pahlen Maxi-Flo 40 кВт
Теплообменник (вода системы отопления) (VC-W 240 — 242) для котлов Vaillant (Вайлант) арт.: 061836
Теплообменник 60 кВт (вертикальный) Xenozone Вертикальный теплообменник
Теплообменник трубчатый Idrania, вода/вода, 20 кВт, AISI-316L
Теплообменник XenoZone 13 кВт горизонтальный (Теплообменники XenoZone)
Теплообменник Pahlen Hi-Flow 13 кВт (Теплообменники Pahlen)
Водяной калорифер КСк2-1 02ХЛЗМ
Теплообменники Stiebel Eltron WTW 28/18 (вода-вода) для SB 602‑1002 АС
Теплообменник нерж.сталь Pahlen Maxi-Flo 75 кВт
Теплообменники серии E060 — 24
Теплообменник нерж.сталь Max Dapra D-HWT 24
Huch EnTEC Теплообменник до 30 кВт
Теплообменник дымовые газы/вода PR 20-323047 для котлов Thermona (Термона) арт.: 20405
Пластинчатый теплообменник из 20 пластин
Теплообменник нерж.сталь Аквасектор 40 кВт (трубчатый)
Теплообменник нерж.сталь Behncke QWT 100-30, 30 кВт (1 1/2″ — 3/4″)
Теплообменник elecro g2i he 30 квт (incoloy)
Теплообменник нерж.сталь Pahlen Maxi-Flo 75 кВт вертикальный
Паяный теплообменник 23 кВт
Теплообменник дымовые газы/вода PR 12-3230003 для котлов Thermona (Термона) арт.: 20400
Теплообменник нерж.сталь Pahlen Maxi-Flo 120 кВт
Теплообменник AISI 304 13 кВт
Теплообменник Aquaviva HE 60 кВт
Теплообменник дымовые газы/вода PR 30-323 для котлов Thermona (Термона) арт.: 24528
Теплообменник скоростной вторичный (ГВС) Bosch (87054062030)
Теплообменник для бойлеров косвенного нагрева 9Bar V 3,0
запчасть для котла Baxi Патрубок выхода воды гвс из вторичного теплообменника 5683630
Пластинчатый теплообменник AstralPool ETNA-160 вода/вода из AISI-316, 160000 Ккал/ч AstralPool Etna Steel
Теплообменник Pahlen Hi-Flow 28 кВт (Теплообменники Pahlen)
Пластинчатый теплообменник из 36 пластин
Теплообменник Baxi Вторичный теплообменник для горячей воды для котла Eco Four 24, 24 F, арт. 711612600
Теплообменник отопления 350-400СД(147)
Теплообменник Сибтермо 2,5 кВт с горелкой
Теплообменник трубчатый Idrania, вода/вода, 57 кВт, титан
Оборудованный пластинчатый теплообменник ETNA-60 вода/вода из стали AISI-316 + рециркуляционный насос, 60000 Ккал/ч AstralPool Etna Steel оборудованный с насосом
Теплообменник 13 кВт Xenozone Арт. ТО 13.1, нержавеющая сталь в комплекте со вставками из нерж.стали д.50х1 1/2″
Источник
Варианты подключения конструкций
Теплообменник на дымоходе может работать в двух основных режимах. И в каждом из них – свой процесс теплоотдачи от дыма к внутренней трубе теплообменника.
Итак, в первом режиме мы подключаем к теплообменнику выносной бак с холодной водой. Тогда на внутренней трубе происходит конденсация воды, отчего сам теплообменник нагревается исключительно за счет тепла конденсации водяных паров дымовых газов. В этом случае температура на стенке трубы будет не более 100°С. И вода в баке греться будет долго.
Во втором режиме конденсация паров воды на внутренней стенке теплообменника не происходит. Здесь тепловой поток через трубу идет более существенно, и вода греется быстро. Чтобы более полно понять этот процесс, проведите такой эксперимент: поставьте кастрюлю с холодной водой на газовую горелку. Будет хорошо видно, как на стенках кастрюли появится конденсат, и он станет капать на плиту. И не смотря на пламя 100°С, это состояние будет идти долго, пока сама вода в кастрюле не разогреется. Поэтому, если вы используете теплообменник на трубе как регистр для нагрева воды, то отдавайте предпочтение небольшим его конструкциям с толстыми стенками внутренней трубы – так конденсата будет намного меньше.
Труба на олове – просто и долговечно!
Данный вариант — это просто, практично и удобно. По сути, здесь дымоход попросту обвивает металлическая или медная труба, она постоянно нагревается, и перегоняемый через нее воздух быстро становится теплым.
Приварить спираль к вашему дымоходу вы можете аргоновой горелкой либо полуавтоматической сваркой. Припаять можно и оловом – если только заранее обезжирить его ортофосфорной кислотой. Держаться на нем теплообменник будет особенно крепко – ведь как раз самовары и паяны оловом, и служат действительно долго.
Гофра – дешево и сердито
Это – самый простой и малобюджетный вариант. Берем три алюминиевые гофры и оборачиваем их вокруг дымохода в мансарде или втором этаже. В трубах от стенок дымохода воздух будет греться, и его можно будет перенаправить в любое другое помещение. Даже достаточно большая комната будет нагрета до жары, пока вы будете топить печь для парной. А чтобы теплосъем был более продуктивен, обмотайте спирали из гофры обычной пищевой фольгой.
Теплоообменник-колпак – для прогрева мансарды
Также на участке дымохода в мансардном помещении можно поставить теплообменник, который работал бы по принципу колпаковой печи – это когда горячий воздух поднимается вверх, а остывая – медленно вниз. У такой конструкции есть свой огромный плюс – обычный металлический дымоход на втором этаже обычно раскаляется так, что к нему нельзя прикоснуться, и такой теплообменник значительно уменьшит опасность пожара или случайных ожогов.
Некоторые умельцы такие теплообменники еще обкладывают сеткой с камнями для аккумуляции тепла и декорируют подставку теплообменника. Мансарда в таком случае получается еще более уютной и вполне может использоваться как жилая. Ведь исходя из практики, температура трубы банной печи не превышает 160-170 °С, если на ней находится теплообменник. И самая высокая температура уже будет находиться только в районе шибера. Тепло и безопасно!
Список источников
- gidpopechkam.ru
- kaminguru.com
- econet.ru
- ZnatokTepla.ru
- stroy-banya.com
- sovet-ingenera.com
- banyaspec.com
- trubsovet.ru
Особенности монтажа
Для теплообменника на дымоход своими руками, конструкцию разобрали в пункте выше. Сейчас разберем, каким образом происходит монтаж теплообменника рядом с котлом. Такое устройство будет включать:
- Корпус, то есть, грубо говоря, обшивку печи или котла.
- Непосредственно накопитель.
- Патрубки холодной и горячей подачи.
- Сливные краны теплообменника.

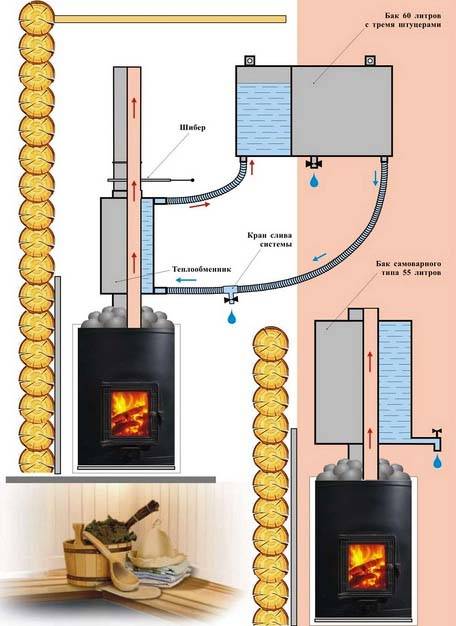

Схема подключения
Подробно система конструкции, передана на картинке. Установить теплообменник на трубу дымохода в техническом плане будет немного сложней. Но, в таком случае происходит больший нагрев и циркуляция воды, соответственно больше тепла отдается помещению.
Недостатки
Несмотря на множество плюсов, устройство нагревательного элемента на трубе дымохода имеет и недостатки
. Один из них, наиболее важный – резкое снижение температуры дыма
в месте установки теплообменника. Это может грозить и образованием конденсата, повышенным отложением сажи внутри трубы.
Кроме того, при подключении системы отопления, например, гаража нужно просчитать объем теплоносителя, чтобы избежать закипания воды и разрыва труб
. Сварные швы должны быть полностью герметичными.
Любая конструкция теплообменника существенно увеличивает КПД печи
. Для безотказной работы системы необходимо не реже двух раз в год проводить визуальный осмотр всех ее элементов
, а при необходимости – своевременный ремонт, чистку от накипи, замену прокладок и другие необходимые работы по обслуживанию. В этом случае системы нагрева воды и отопления будут безотказно работать в течение долгого времени.
Печь-буржуйка своими руками: подробное руководство по сборке
Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.
Какой материал выбрать
Змеевик по классической технологии сооружается из трубы. Ее длина, диаметр устанавливается в зависимости от нужной теплоотдачи. Точная эффективность работы зависит от теплопроводности материалов. Обычно берут трубы из:
Стальной
- меди – коэффициент теплопроводности 380;
- стали – 50;
- металлопластика– 0,3.
Медный теплообменник для буржуйки, выполненный своими руками При одних и тех же показателях теплоотдачи, одинаковом поперечном размере труб длина из металлопластика в 11 раз, а из стали в семь раз больше меди. По этой причине выбирают отожженные медные трубы для змеевика. Они пластичные, поэтому легко принимают требуемую форму с помощью прогиба. Также к такой трубе легко с помощью резьбы подсоединить фитинг.
Что такое теплообменник
Это техническое устройство, изготовленное из материала с высоким показателем теплопроводности, в котором две среды с разной температурой соприкасаются через перегородку. Именно через стенку прибора от одной среды температура передается другой.
Существует два типа теплообменников:
- Рекуператоры. То есть те, в которых передача температуры происходит через перегородку.
- Регенераторы. В них среды с разными температурами соприкасаются с одной единственной поверхностью поочередно.
Принцип работы теплообменника
Существует несколько разновидностей теплообменников, отличающихся друг от друга чисто конструктивным исполнением. Это часто используемые варианты:
- Змеевик – это трубка, накрученная на дымоходную трубу, по которой движется вода.
- Труба в трубе. Это конструкция в виде цилиндра, насаженная на дымоход. Внутри него протекает вода, которая поступает внутрь конструкции через нижний патрубок, а выходит через патрубок, установленный верхней части теплообменника. Нагрев жидкости происходит через стенку дымохода.
- Спиральные. В быту применяются редко, потому что конструктивно – это емкость, в которую укладывают по спирали (по внутренним стенкам) трубу, внутри движется горячая среда. К сожалению, в таком виде дымоход работать не будет.
- Кожухотрубные. Это не бытовой агрегат. Его конструкция – это емкость, в которой вставлено большое количество трубок. По ним и перемещается среда с большой температурой, а между трубками движется вода.
- Пластинчатые, их еще называют конвекторами. Эта модель такая же, как предыдущая. Только в ней вместо трубок установлены полые панели, по которым и движется среда с высокой температурой. А между ними вода. Эффективность передачи тепловой энергии здесь зависит от того, в каком направлении относительно друг друга перемещаются среды. Оптимально – навстречу друг другу.
Теплообменный агрегат спирального типа
Существует еще одна классификация, в которой теплообменники делятся на водяные и воздушные. О первых было написано выше. Что касается вторых, то с их помощью в основном организовывают дополнительное отопление помещений. Ярким представителем таких агрегатов выступает гофрированные теплообменники.
Для этого используют стальные гофрированные трубы (они гибкие), которые обвивают . Получается так, что угарные газы с высокой температурой, идущие от топки печи, отдают часть тепла воздуху, проходящему внутри гофры. Последняя соединена с улицей, обычно ее вводят в помещение через отверстие, расположенное близко к полу. Иногда устанавливают маломощный вентилятор для придания воздуху небольшой скорости. Противоположный конец гофры устанавливают в то помещение, где требуется поднять температуру.
Материалы для теплообменников
Обычно дымоход собирают из металлических труб. Редко в парилке бани или других помещениях, кроме основного дома, монтируют керамические или стеклянные дымоходы. Слишком дороги. Поэтому можно смело говорить, что эти конструкции обладают высокой тепловой отдачей. Поэтому на них можно монтировать теплообменник.
Змеевик из медной трубы
Материал для самого теплообменного аппарата выбирается из расчета выдерживания больших тепловых нагрузок, потому что температура угарных газов может доходить до +500С. Плюс, необходимо учитывать негативное воздействие воды на металл. Поэтому трубки змеевика должны быть изготовлены или из медного сплава, или из нержавеющей стали.
Если принято решение соорудить теплообменник типа труба в трубе, то для его изготовления лучше использовать конструкцию из нержавейки или оцинковки.
Плюсы и минусы
Системы ВО относительно мало распространены в жилом секторе нашей страны, и на них до сих пор смотрят как на экзотику. Как правило, система ВО требует проведения пусконаладочных работ «по воздуху» и «по системе автоматики», которые могут сделать только подготовленные специалисты, имеющие соответствующие приборы и инструменты.
Ошибки при проектировании системы и её монтаже могут привести к повышенному уровню шума в помещениях, дисбалансу подачи воздуха по помещениям и, как следствие — дисбалансу по температуре.
Воздуховоды, кроме того, занимают определённый объём и поэтому очень важно, чтобы это было учтено на этапе проектирования дома. При грамотном подходе практически все воздуховоды удаётся спрятать так, что полезный объём дома почти не уменьшается. При проектировании системы воздуховодов важно иметь дизайн-проект расстановки мебели и бытового оборудования
Крайне нежелательно, чтобы подающие вентиляционные решётки находились в зоне долговременного пребывания людей
При проектировании системы воздуховодов важно иметь дизайн-проект расстановки мебели и бытового оборудования. Крайне нежелательно, чтобы подающие вентиляционные решётки находились в зоне долговременного пребывания людей. Система ВО — электрозависима, поэтому в доме желательно иметь систему резервного электроснабжения и систему резервного отопления (к примеру камин промышленного изготовления)
Система ВО — электрозависима, поэтому в доме желательно иметь систему резервного электроснабжения и систему резервного отопления (к примеру камин промышленного изготовления).
Всё вышеперечисленное можно отнести к минусам системы ВО. Но есть у неё и неоспоримые преимущества по сравнению с конвекционными системами.
Главным преимуществом этой системы является возможность совмещения в одной системе отопления и вентиляции. Нужно сказать, что необходимость устройства вентиляции в наших домах, построенных по энергосберегающим технологиям и оснащённых современными герметичными окнами и дверями, всё больше и больше осознаётся застройщиками. Отсутствие нормальной приточно-вытяжной вентиляции может привести к накоплению влаги в стенах и появлению плесени. А воздушная система, выполняющая сразу функции отопления и вентиляции, обойдётся дешевле, чем две специализированные системы.
В системе ВО обязательно устанавливают фильтры. Они бывают нескольких типов: обычный механический, который удаляет частицы пыли до 0,3 мкм; электронный фильтр — удаляет частицы пыли размером до 0,01 мкм; угольный фильтр — удаляет неприятные запахи. Через электронный фильтр, к примеру, не проходит пыльца растений и табачный дым, а обслуживание его сводится к периодической промывке под струёй воды.
Рисунок 6. Схема размещения системы воздушного отопления: 1 — теплообменник; 2 — подающие воздуховоды; 3 — возвратные воздуховоды; 4 — забор свежего воздуха; 5 — рекуператор; 6 — дымоход.
В системе возвратных воздуховодов в простейшем случае предусматривается рукав, забирающий воздух с улицы и подмешивающий его к внутреннему воздуху (рисунок 6). Эта смесь воздуха, пройдя через фильтр и теплообменник, нагревается и равномерно распределяется по всем помещениям. Проблема открытых форточек и сквозняков при этом снимается. Форточки просто не открывают, а в доме создается небольшое избыточное давление, что препятствует проникновению в помещения «забортного» воздуха и создаёт условия для лучшей вентиляции «грязных» помещений.
При работе ВО на нижнем этаже дома основная часть воздуха забирается снизу, а на верхнем этаже — с потолка. Тем самым обеспечивается выравнивание температуры воздуха по всему объёму отапливаемых помещений.
В систему воздуховодов, кроме того, может быть установлен канальный увлажнитель воздуха, обеспечивающий контролируемую влажность в доме, и кондиционер, который поддержит комфортную температуру в жаркие месяцы. Можно установить и ультрафиолетовый стерилизатор воздуха, который включается для профилактики инфекционных заболеваний или в случае, если кто-то из домашних заболел.
Самостоятельное изготовление
Если у владельца бани имеются навыки работы со сварочным оборудованием, изготовить теплообменник своими руками для него не составит труда. Понадобится запастись материалами и инструментами:
- листовая нержавейка (ее толщина для емкости встроенного типа — 2-3 мм, для самоварной модели — 0,8-1 мм);
- два патрубка из нержавейки диаметром ¾ дюйма;
- сварочный инвертер с электродами;
- болгарка с отрезным и шлифовальным дисками.
Процесс изготовления не представляет особой сложности:
- вырезают верхнюю и нижнюю плоскости, а также боковые стенки. Проще всего сделать емкость квадратной формы, чтобы не перепутать размеры деталей;
- сваривают коробку. Необходимо обеспечить цельный шов без пропусков или отверстий — это самый важный момент. Внешний вид швов не столь важен, но герметичность — обязательна;
- прожигают два отверстия и вваривают в них патрубки для соединения с внешней емкостью. Требования к сварным швам прежние — герметичность и отсутствие отверстий.

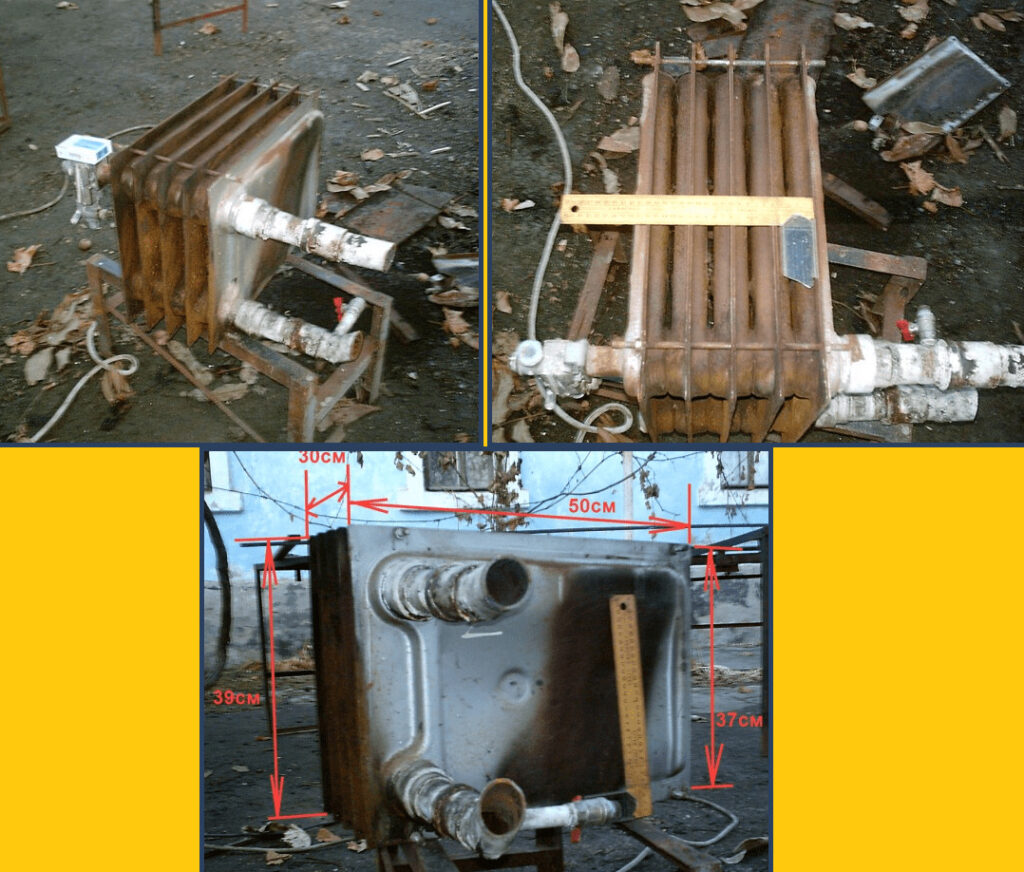

Чугунный теплообменник
Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ
Остается лишь установить емкость в корпус печи (это делают в ходе постройки), после чего присоединяют выведенные наружу патрубки к трубам внешнего накопителя. Теплообменник готов.
