Как сделать качели своими руками из металла: лучшие идеи + инструкция по сооружению

Виды, размеры, особенности качелей

Разработаны два варианта сборки металлических конструкций:

  • методом сварки;
  • при помощи резьбовых соединений.

Сварные качели – самые надежные, однако требуется специальное оборудование и навыки работы. В результате получают надежную конструкцию с гарантией длительного безопасного срока работы.

Сборно-разборный вариант позволяет собрать каркас любому начинающему мастеру. Минусом является способность таких конструкций со временем терять жесткость из-за разбалтывания и ослабления резьбовых соединений. Решением проблемы является применение контргаек и шайб Гровера, которые придадут устойчивость соединений на длительное время.

По методу установки качели делят на:

  • Стационарные. Стойки бетонируют в фундамент из бетона. Устанавливают на одном месте на весь срок служб.
  • Переносные. Их можно демонтировать и на зиму убрать в помещение.

Высота конструкции в пределах 2100 мм. Она должна быть больше роста человека. Если изготавливаются качели для развлечения, а не для спокойного отдыха, то исходят от роста человека, ставшего ногами на сиденье.

Расстояние между стойками – от 1400мм, расстояние между перекладинами – 1100 мм. Сидение крепят на высоте 400-500 мм от уровня покрытия, а ширину сидения рассчитываю в среднем от 300 до 500 мм на человека.

Для исключения задевания стоек при раскачивании, отступ от них должен составлять 350 мм.

Если рассматривается вариант в виде лавочки, то ее длина не должна быть меньше 1500 мм, с расчетом на то, чтобы была возможность лечь на нее.

Конструкция на резьбовых соединениях, без сварки

Те, кто не умеет работать со сварочным аппаратом, могут сделать П-образную основу на резьбовых соединениях. Для столбов используются профилированные трубы квадратного сечения не меньше 60×60 мм. Они более устойчивые и прочные по сравнению с круглыми. Длина опор – до трех метров, при этом 50-60 см бетонируют в земле.

Фото: вариант крепления перекладины к стойкам при помощи болтов

Так, высота качели будет 2 м. Длина поперечины зависит от размера посадочных мест и их количества: на один каркас можно подвесить до трех сидений. В качестве материала используется тот же профиль размером 60×60 или 60×40 мм. Чертежи таких качелей достаточно просты и понятны.

Соединяют перекладину со стойками с помощью болтов, используя контргайки и гроверы. Предварительно в ней сверлят отверстия для крепежа, которые укрепляют изнутри пластинами из толстого металла.

Осталось навесить сиденье на цепь или трос – и домашний садовый «аттракцион» готов.

Особенности металлических моделей

Каркас для садовых качелей можно сделать из профильной трубы с помощью сварки Металлическая рама качелей более прочная, чем опора из дерева. Костяк делают из четырех стоек, часто внизу их соединяют дополнительными профилями. Такие изделия могут выдерживать двух-трех взрослых, если сделать удлиненное сиденье. Общий вес, которым можно нагружать качели, составляет от 240 до 275 кг.

Тяжелый металлический каркас успешно противостоит ветру. На качели во время раскатывания действует вырывающее усилие, железо выдерживает и его. Преимущество металла проявляется в долговечности изделий. При регулярной окраске поверхность деталей остается целой, на нее не действует влажность, химические компоненты атмосферы.

Материал применяют для опорного каркаса, изготовления поперечной балки, иногда делают подвесы, ограждения седла.

Работа с профтрубой не требует сложного инструмента и оборудования. Исключение составляет сгибание профиля в арку разного диаметра. Используют гибочный станок с тремя роликами, между которыми прокатывают трубу. Перед процедурой в тело профиля насыпают песок, закрывают пробками концы, чтобы арка не смялась из-за пустоты внутри.

Сырьем для производства служит низколегированная и углеродистая сталь, есть варианты из нержавейки. В процессе производства круглый прокат подвергают тепловой или холодной деформации для придания нужного сечения. Затем изделия проверяют на прочность сварного шва и подвергают действию высокой температуры для освобождения от механического внутреннего напряжения.

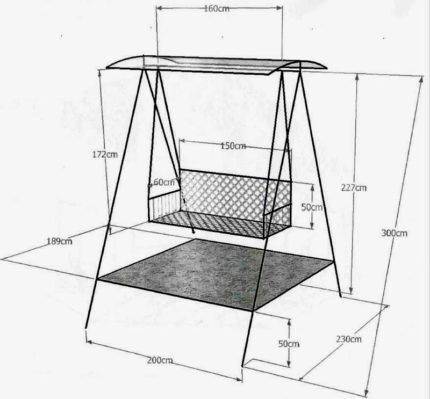

Металлические садовые качели своими руками: чертежи

Основа любых подобных конструкций — металлический каркас. Его делают:

  • сварным;
  • сборно-разборным.

Первый предпочтителен, так как на протяжении очень долгого времени с ним не случится никаких «чрезвычайных происшествий», которые могут обернуться посягательством на здоровье хозяев. Если нет навыков работы со сварочным оборудованием, то второй метод — единственный выход. Собирают такой каркас, используя болты с гайками, поэтому крепежная операция не вызовет затруднений ни у кого.

Минус второго варианта — потенциальное разбалтывание резьбы. Чтобы не допустить разрушение качелей, рекомендуют крепить элементы изделия контргайками, гроверами. Места повышенного риска необходимо регулярно проверять, подтягивать ключом.

Виды металлических каркасных конструкций

Конфигурация их различна. Классикой можно назвать А-образную форму стоек, соединенных сверху перекладиной. Обычно для придания жесткости их стягивают ниже перемычкой. Существуют другие чертежи, где она отсутствует, а у опорных элементов Л-образная форма.

Самые простейшие конструкции — П-образные, но для обеспечения им устойчивости опоры обязательно заглубляют и бетонируют. Есть чертежи качелей, сильно отличающихся от привычных. Сиденье таких конструкций можно использовать даже отдельно — подвешивать к веткам или потолку веранды.

Все металлические качели делят по другому признаку — возможности перемещения. Существуют:

  • стационарные модели, где опоры забетонированы;
  • мобильные качели, крепящиеся к грунту арматурой либо анкерами.

Декорирование и уход за металлическими качелями

Для того чтобы качели из труб, которые вы сделали своими руками, прослужили как можно дольше, рекомендуем предварительно задекорировать их и после раз в полгода-год подкрашивать специальной краской по металлу.

Вот чем ещё можно покрывать металл:

  • растворитель для ржавчины;
  • краска-эмаль по металлу;
  • грунт для обработки поверхностей;
  • краска с добавлением порошка металла (желтого цвета).

После того, как постройка завершена, вы можете задекорировать конструкцию:

  1. Сшейте чехлы для сиденья. Для них подойдет плотная ткань, которая не боится контакта с влагой.
  2. Распишите боковые стойки узорами или рисунками. Для этого понадобится трафарет с узорами или фигурками, краска для металла и кисточка (или губка). Приложите трафарет к стенкам. Возьмите губку и смочите краской. Промокните трафарет и уберите его. Повторите процедуру несколько раз.
  3. Украсьте площадку рядом с самодельными качелями из железа для улицы. Посадите цветы, постройте небольшой декоративный забор, расставьте скульптуры.

Садовые качели своими руками из дерева

Деревянные конструкции естественным образом вписываются в концепцию ландшафтного дизайна. В хозяйстве всегда можно найти материал для заготовки из древесины: брус, брёвна, доски. Простота обработки, пластичность дерева — ещё одно достоинство. В отличие от металла не так сильно греется на солнце.

Также возможен вариант сборки качелей из дерева и металла

Каркас делают такой же формы, как для металлоконструкций. Для постройки качели выбирают модель, делают её схему. Перед черчением решают какой вид дерева будет применяться.

Раскладка материала на 3–х местные качели.

Конструктивные элементыМатериала, размеры (мм)Количество
Опорный каркас

Брус — боковая опора: 100 х 100.

4 штуки (3 метра)

РигельБрус: 80 х 80.2,5 метра/погонных
Скамейка, спинка
  1. Брус 45 х 56 (рама).
  2. Обрезная доска: 30 х 100.
  3. Облицовочная доска: 26 х 46.


  1. 12 метров/погонных.
  2. 6 метров.
  3. 18 метров/погонных.
КреплениеБолты, саморезы, уголок из металла, рым–гайки (крепление качели)

Замеры делают метром, ровность конструкции проверяют уровнем, строительным уголком. Детали раскраивают пилой, электролобзиком. Шлифуют наждачной бумагой, болгаркой со специальной насадкой. Для вкручивания саморезов используют шуруповёрт, отверстия в дереве делают дрелью свёрлами разного диаметра.

Советуем посмотреть видео: простая сборка деревянных качелей своими руками.

<center>

  1. Размечают заготовки по чертежу. Пилой, элекролобзиком раскраивают заготовки.
  2. Собирают боковые стойки А–образного каркаса (брус 100 х 100 мм). Для устойчивости их соединяют боковыми стяжками (доска 30 х 100 мм), скрепляют болтами.
  3. Соединяют готовые боковые стойки перекладиной (брус 80 х 80 мм) с помощью болтов, металлических уголков.
  4. Из бруса (56 х 53 мм) собирают две рамки: сидения (200 х 50 см) и спинки (200 х 65 см). На каркас на саморезы нашивают облицовочную доску.
  5. В перекладине просверливают отверстие, вставляют болт, к нему прикрепляют рым–гайку и соединительное кольцо.
  6. К краям скамейки, спинки прикручивают рым–гайки, протягивают через них трос (цепь, канатную верёвку) и соединяют с перекладиной.

Боковые стойки стационарных конструкций должны быть на 50–60 см длиннее. Перед заглублением в землю необходимо их обработать средствами, препятствующими проникновению в дерево влаги. Самый простой способ обмазать битумом.

Читайте на нашем сайте: как сшить подушки для качелей своими руками.

Моделирование качелей

Наиболее часто встречающийся вариант – это металлические качели из труб, конструкция которых может быть разнообразной. Выбирая тип сооружения, отталкиваются от места установки, если оно постоянное, то качели монтируются основательно, опорные трубы вкапываются и бетонируются, как например детские или большие качели. Если участок небольшой и определиться с местом трудно, тогда модель может быть переносной, в основном это садовые или террасные качели, не несущие особых динамичных нагрузок. Такая конструкция должна быть легкой, в тоже время устойчивой, прочной, а так же практичной и долговечной. Этого можно достичь благодаря металлической профильной продукции, которая предназначена для изготовления надежных и легких каркасов любой сложности.

Определившись с предназначением и местом установки, необходимо выбрать тип сборки: он может быть разборным или сварочным. Часто возникает необходимость спрятать качели, поэтому возможность их разобрать облегчит этот процесс. У такого типа сборки есть особенности: использование резьбового соединения легко выполнить самостоятельно, однако под воздействием нагрузок может появиться люфт, тогда соединения придется периодически поджимать. Сварочный способ, наоборот, предусматривает цельную, жесткую, долгие годы выдерживающую нагрузки конструкцию, но для него нужно сварочное оборудование и умение им пользоваться.

Чертеж – начало моделирования качелей, он поможет продумать форму, ее размеры, рассчитать количество деталей, расход материала. Схематически садовые качели из профильной трубы состоят из опорных стоек, перекладины, подвесов и сиденья. При использовании круглых труб детали берутся те же.

Качели могут быть переносными и разборными или же стационарными

Опорные стойки могут иметь разнообразную конструкцию, главное их предназначение – это устойчивость качелей под действием нагрузки. Чаще всего используют такие формы:

  • самая надежная треугольная, Λ или А-видная форма с междуножным углом в 30-40 град. Здесь стабильность рамы можно повысить, придав ей трапециевидную форму;
  • рама формы П обязательно дополняется распорками, присоединяемыми к боковым стойкам и нижней перекладине, лежащей на земле;
  • Ж-видная форма, удобная для сооружения крыши над качелей.

Так же немаловажно уделить внимание посадочному месту, от его формы зависит комфорт и безопасность качелей. Любой чертеж сиденья можно найти в интернете, однако есть важные моменты относительно конструкции:

  • наличие спинки и боковых подлокотников добавит удобства;
  • сидение не должно иметь округлых переходов, чтобы избежать соскальзывания;
  • небольшой уклон (сидение откинуто слегка назад) снимет напряжение мышц во время раскачивания;
  • ребра жесткости упрочнят конструкцию сиденья.

В чертеж можно вносить различные коррективы, например, добавить навес к садовым качелям, который защитит от дождя и солнца. Его форма должна быть широкой, покатой, располагаться на достаточной высоте, чтобы не травмировать голову во время вставания.

Чаще всего для качелей используется каркас А-образной формы

Размеры начинают рассчитывать от ширины посадочного места, в среднем 500 мм на одного взрослого человека, которое крепят на высоте 400-500 мм от уровня земли, или на свое усмотрение, чтобы была возможность удобно сесть, встать и отталкиваться ногами при раскачивании. Далее предусматриваются боковые расстояния от сидения до опор, так как вариант цепных подвесов дает возможность раскачиваться во все стороны. Исключить задевание стоек поможет отступ в 350 мм по бокам от посадочного места. Исходя из этого, длину верхней перекладины составит ширина сидения плюс боковые промежутки. Высота рамы (стойки + перекладина) в любом случае должна быть больше роста человека от 1,7 м (вариант подвесной лавки), либо от 2,5 м (качели для развлечения, где берется рост человека, ставшего ногами на сиденье и промежуток до земли).

Можно для сидения сделать отдельный чертеж, где разработать форму, указать размеры, угол между сиденьем и спинкой. Садовые качели в основном предполагают лавку длиной от 1,5 м, на которой можно прилечь.

Где установить на участке качели из металла

Перед тем как сварить качели или купить их в магазине необходимо выбрать место на участке, рекомендуем придерживаться следующих правил:

  1. Качели должны располагаться на открытом месте недалеко от дома. Идеальный вариант – 10-20 метров, чтобы вы могли наблюдать за игрой ваших детей;
  2. Над железными качелями не должно быть никаких коммуникаций (вода, линии электропередач и другие провода);
  3. Рядом не должно быть дорог (лучше всего поставить вокруг забор).

Качели уличные металлические двухместные Определившись с местом, необходимо подготовить чертеж-проект вашей конструкции. Рекомендуем указывать заранее все размеры – так вы сэкономите большое количество времени и ресурсов на доработки и переделывания.

Подготовка досок

После того как получилось сварить сидение качелей на двоих детей (или взрослых), остается оббить стыки и проверить качество шва

Когда делают детские качели, внимание к качеству шва должно быть повышено. Его осматривают, и при необходимости перекрывают еще раз. По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником

Лицевая доска обрабатывается таким способом еще и с наружной стороны

По размеру основания отрезают доски, края которых закругляют ручным фрезером или простым рубанком и драчевым напильником. Лицевая доска обрабатывается таким способом еще и с наружной стороны.

В основе делают отверстия под крепление досок. Их можно просверлить дрелью или прожечь сваркой. Прожигать нужно обязательно с внутренней стороны. Наплывы металла снаружи зачищают сваркой. Такие же операции нужно выполнить для закрепления досок на спинке качелей.

Доски подгоняют и крепят с помощью саморезов по дереву, проверяют, хорошо ли они подошли. Затем их снимают, обрабатывают пропиткой и наносят слой морилки или краски.

Обрабатывать детали необходимо со всех сторон, чтобы сидения для качелей прослужили дольше. После нанесения пропитки, нужно обязательно почистить их наждачкой.

Где установить на участке качели из металла

Перед тем как сварить качели или купить их в магазине необходимо выбрать место на участке, рекомендуем придерживаться следующих правил:

  1. Качели должны располагаться на открытом месте недалеко от дома. Идеальный вариант – 10-20 метров, чтобы вы могли наблюдать за игрой ваших детей;
  2. Над железными качелями не должно быть никаких коммуникаций (вода, линии электропередач и другие провода);
  3. Рядом не должно быть дорог (лучше всего поставить вокруг забор).

Качели уличные металлические двухместные Определившись с местом, необходимо подготовить чертеж-проект вашей конструкции. Рекомендуем указывать заранее все размеры – так вы сэкономите большое количество времени и ресурсов на доработки и переделывания.

Красивые качели из бруса и металла: какие они бывают?

Изучив возможные варианты конструкций, я пришел к выводу, что надо делать садовые качели из металла и бруса.

Пожалуй, проще всего сделать летние качели для улицы из деревянного бруса. В любом случае опоры должны быть выполнены в виде буквы «А». Желая сэкономить, иногда пытаются изготовить качели, опирающиеся на вертикальные столбы. Однако никакие ухищрения в дальнейшем не помогут защитить их от раскачивания. Вариант, представленный на фото, имеет ограниченную прочность подвесов и рассчитан только на детей младшего возраста.

Стандартные качели, которые мы часто видим на детских площадках, изготовлены из металлических труб. Конструкция надежная, эргономичная и симпатичная, но рассчитана на дошкольников. При желании такое изделие вполне реально сварить своими руками в домашней мастерской.

Уж если мы выбираем «железные» качели, то лучше повторить конструкцию повыше и на шарикоподшипниках. Вероятно, двойные качели в собственном дворе ни к чему.

Такое исполнение качелей больше нравится взрослым. Приятные покачивания не захватывают дух и гарантируют отсутствие травм. Крыша из поликарбоната позволяет наслаждаться свежим воздухом и в дождь, и в солнечную погоду. Металлическая вязь украсит ландшафт любого частного надела. Если постараться, то этот вариант под силу повторить своими руками.

Качели для взрослых можно изготовить из дерева. С древесиной работать в домашних условиях проще и приятнее.

Самые необычные качели во дворе можно сделать самостоятельно, если дать волю фантазии. Найти ненужный автомобиль и разрезать его болгаркой отнюдь не сложно.

Настоятельно рекомендую усилить крышу уголками или трубами изнутри, если решитесь поднимать вверх довольно тяжелую конструкцию.

Увидев этот вариант, я тут же произнес: » Хочу!» Поразмыслив, задал себе вопрос: «А кто же будет отгонять мух и комаров?» Конечно, очень соблазнительно поваляться с книжкой на таких качелях! Рискнете?

Простые детские качели для дошкольного и раннего школьного возраста

При наличии в семье одного ребенка дошкольного возраста можно построить одноместные садовые качели самой примитивной конструкции, с каркасом в виде буквы П, стационарные или переносные. Отличие – в способе крепления.

Стационарные крепятся бетонированием. Это оптимальный и безопасный вид крепления в переносных качелях. Такие конструкции удерживают забитые в землю куски арматур, которые загибают нужным образом.

Чертеж и размеры конструкции из металла можно найти в любом строительном пособии, посвященном садовому строительству или работе своими руками:

  • высота – 1,5 – 2 метра (определяется по росту малыша, дети есть стандартные и нестандартные);
  • рекомендованная ширина – 1,4 м (в этом параметре конструкция устойчива, без излишней нагрузки на верхнюю перекладину, но не стесняет ни раскачивания закрепленного сидения, ни движений ребенка);
  • при высоте боковых стоек в 2,1 м, расстояние от сиденья составляет 0,7 м (условно – треть от высоты, поэтому при меньшей высоте удаленность сиденья будет от 50 до 66 см);
  • диаметр профильных труб для постройки может варьироваться от 50 до 70 мм;
  • размер арматуры для крепления – не менее 1 м, половина из которого должна уйти под землю.

Но простая форма конструкции усложняется, поскольку увеличивается вес, и прежнего каркаса, выполненного двумя стойками с перекладиной, недостаточно.

Основание – главный элемент конструкции

Стойки садовой качели должны быть надежными и крепкими. Они обеспечивают устойчивость целой конструкции. При изготовлении качели из металла лучше всего выбрать основание А-типа или П-типа. Оба варианта достаточно устойчивы, но при этом просты в изготовлении.

Вариант 1 — основание А-типа

Такая конструкция состоит из двух стоек в форме буквы А, соединенных между собой перемычкой. Для их сборки нужно нарисовать чертеж с указанием всех размеров, это поможет правильно рассчитать необходимое количество материалов.

Конструкция может быть сварной, или закрепляться при помощи болтов. Мы рекомендуем сваривать детали, потому что болты имеют острые углы, их желательно дополнительно обрабатывать для предотвращения травмирования.

Особенно это актуально тем владельцам загородных участков, у которых есть маленькие детки. Также, у крепления болтами со временем появится люфт.

С методом соединения разобрались, теперь стоит приступить к чертежам. Нужно определить, сколько мест будет предусмотрено на качели. Оптимальный вариант – 3. Для трехместной качели будет достаточно ширины сидения 150  – 160 см. Тогда прибавляем минимум 40 см зазора между сидением и опорами — по 20 см с каждой стороны и получаем ширину качели 200 см.

Свариваем опоры. Они должны быть идентичны. Для этого возьмем четыре трубы длиной 300 см (50 см трубы будет вкапываться в землю для устойчивости конструкции).

Угол соприкасания труб в верхней части определяем следующим образом: две трубы кладем на землю в горизонтальном положении в виде треугольника. Нижнюю часть труб разводим до тех пор, пока расстояние между концами труб не составит 230 см. Измеряем угол вверху между трубами, это и будет оптимальный вариант для сваривания.

После того, как вы соединили верхнюю часть, нужно добавить распорку посередине выступающей над землёй части. Получается, если длина целой трубы 300 см, отнимаем 50 см для углубления, наружная часть составит 250 см. Где-то на высоте 120 см привариваем трубу для улучшения надежности конструкции.

Некоторые умельцы не предусматривают такую распорку, и у них опора качели напоминает букву Л. Но для того, чтобы обезопасить себя и своих близких, рекомендуем вам не пренебрегать данной деталью.

После изготовления двух А-образных элементов можно приступать к их соединению с помощью центральной перекладины, длина которой 200 см.

Вариант 2 — П-образное основание

Такой каркас также отличается надежностью. Единственный нюанс — необходимо забетонировать основание не менее чем на 50 см. Иначе надежность конструкции будет под сомнением. Плюсом такого каркаса является минимум используемого материала.

Чтобы соорудить такую конструкцию вам понадобиться всего три трубы или три профиля. Две боковые опоры длиной не менее 230 см, чтобы 50 см  можно было опустить в землю и забетонировать. Горизонтальная перекладина для трехместной качели должна быть  не менее 200 см в длину.

Достаточно приварить к горизонтальной перекладине по краям две опоры под углом 90° и каркас готов. Осталось только покрасить металл, для предотвращения коррозии.

Выбор места для качелей

После изготовления чертежа качелей для дачи следует изучить схему участка и определиться с расположением конструкции на нем.

При выборе места установки придерживайтесь таких рекомендаций:

  1. Площадка должна быть ровной, просторной и открытой.
  2. На расстоянии 2,5 м от качели не должно быть никаких препятствий.
  3. Во время раскачивания ветки деревьев не должны касаться человека.
  4. Выбирайте участок под навесом или в тени, чтобы обеспечить комфортный отдых в солнечный день.
  5. Качели на веранде будут защищены от солнца и дождя.
  6. Не устанавливайте конструкцию возле фонтанов, дорожек, газонов и цветника.
  7. Удачным вариантом размещения качели считается место с красивым видом на сад, водоем и т.д.
  8. Правильно выбранная территория добавит оригинальности всему участку.

Креативные идеи

Большинство людей предпочитают делать классические садовые качели своими руками из металла либо деревянных брусьев. Если конструкция создается для детей, стоит продумать дизайн с учетом их увлечений. Для мальчиков актуальна тематика самолетов, машинок и прочих транспортных средств, девочкам понравятся украшения в виде лент, цветов.

Благодаря широкому разнообразию идей получится изготовить красивые качели с оригинальным внешним видом. Для производства простого сиденья можно использовать обычную автомобильную шину. При помощи подвесов покрышка закрепляется к ветке дерева либо готовой опоре. В результате получается стильное украшение садового участка.

Огромной популярностью пользуются необычные качели из палетов. Встречаются одноместные модели и большие лежаки, представляющие собой полноценные места для отдыха. Удобные сиденья получаются из деревянных кругов, боксерских груш, мячиков для фитнеса

Важно помнить о том, что амплитуда движения в этом случае будет довольно высокой

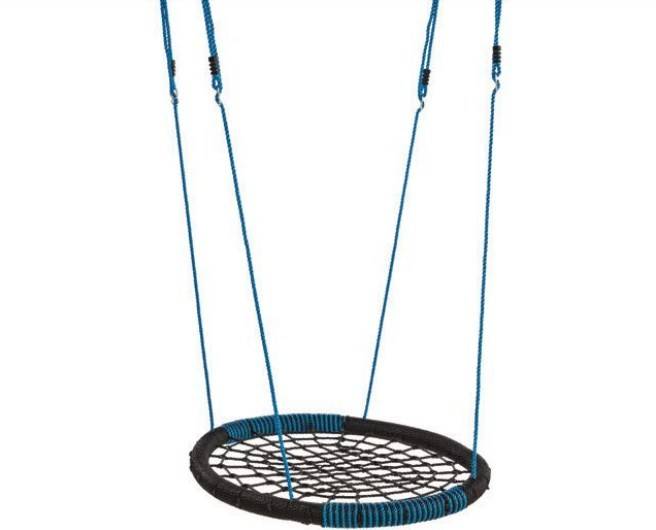

Удобная детская модель изготавливается из обруча, подвешенного на цепях. Сидушка обматывается поролоном или другим мягким наполнителем, перевязывается веревками. Большие сиденья комфортны для сна, отдыха, лежания. Конструкции отличаются эффектным внешним видом, не имеют ограничений по возрасту.

Качели-кровать выполняют декоративную функцию, имеют широкий функционал. Модель используют для отдыха, сна, разнообразных занятий, игр на свежем воздухе. Подвесные конструкции фиксируют между стоек или деревьев, изделия с каркасом свободно перемещаются по территории сада или дачного участка.

Общие рекомендации

Заготовки должны иметь припуски на обработку:

  • по длине 15÷30 мм
  • по ширине и толщине 4÷6 мм

Припуски зависят от вида обработки и формы деталей.

Порядок выполнения:

  • раскрой пиломатериалов по длине и ширине
  • острожка одной пласти и кромки
  • строгание с прижимом брусковых деталей в размер с двух сторон сечением до 60×60 мм
  • строгание с прижимом деталей в размер с одной стороны высотой до 60 мм и шириной свыше 60 мм
  • продольный раскрой по ширине заготовок шириной свыше 60 мм и толщиной менее 30 мм
  • при необходимости производится разметка отверстий и пазов и др.
  • чистовая торцовка или торцовка под углом.

При изготовлении изделий из плитных материалов (ДСП, ДВП, фанера и др.) операции: строгание, строгание с прижимом не выполняются. При изготовлении отдельных деталей, например, шиповых соединений, необходимо производить «доработку» отдельных элементов ручным столярным инструментом (стамеска, ножовка, дрель, электролобзик и т.д.).

При изготовлении изделий Вы можете использовать ручной столярный и электроинструмент, оснастку. Конструкцию изделий и применяемые материалы можно изменять.

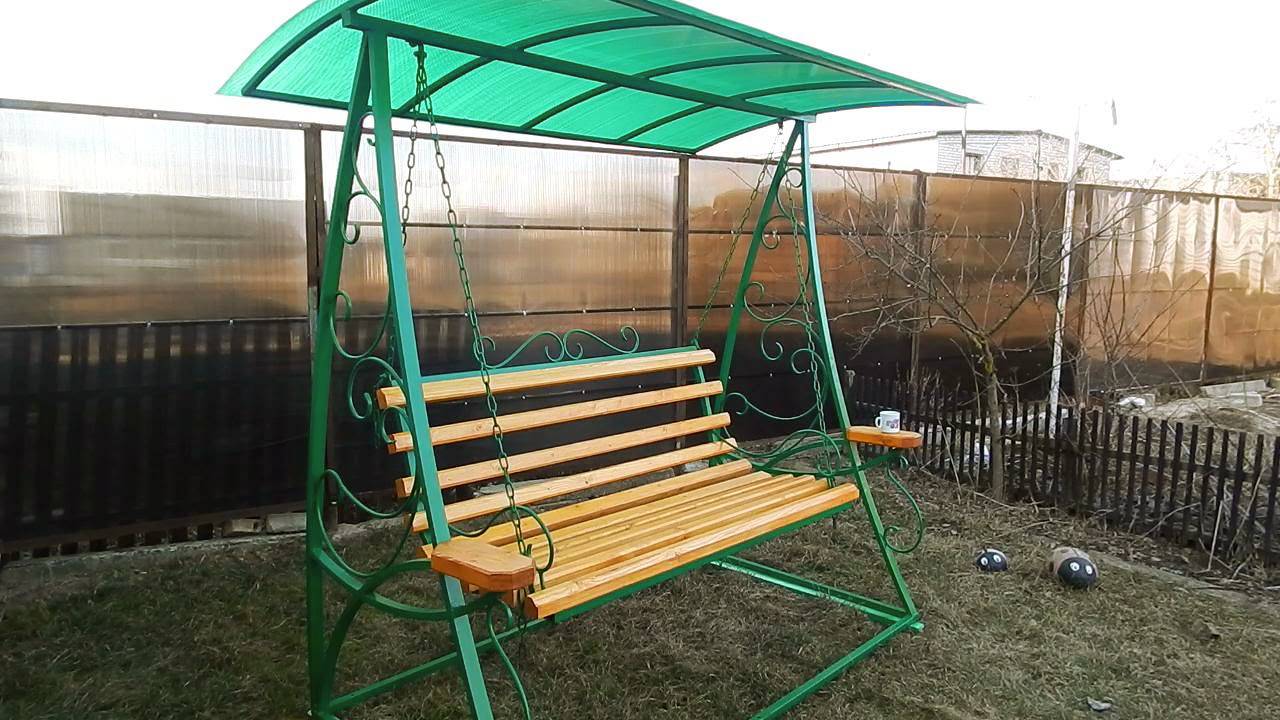

Сооружаем навес от солнца

Навес над качелью не является обязательным элементом этого сооружения. Но это очень хорошее решение для защиты от палящего солнца.

Если вы все-таки решитесь добавить навес к конструкции садовой качели, вам не обойтись без инструкции по его изготовлению. В основе навеса – металлический прямоугольник с перемычками. Сооружать его нужно отталкиваясь от размеров каркаса качели.

Свариваем прямоугольник из профиля 20х40 мм или 30х30 мм. Длина и ширина должны покрывать размеры качели. Добавляем распорки для надежности. Двух-трех будет достаточно, размещаем их примерно каждые 70 см. Закрепляем каркас навеса к основанию качели при помощи сварочного аппарата.

Кроме того, очень важно правильно сочетать размеры качели и размеры навеса. Некоторые тенты продаются с пришитой москитной сеткой

Это очень хорошее решение для летних вечеров.

Как сделать сидушки для качелей из металла

Такие двухместные качели из профильной трубы часто можно встретить на детских площадках. Для начала пару слов о достоинствах и недостатках.

Большие металлические уличные качели

Достоинства:

  • прочность — самое главное достоинство таких качелей. Ребра жесткости сильно увеличивают сопротивление конструкции на изгиб;
  • экономичность — профильные трубы легки в производстве, что помогает значительно снизить стоимость всех материалов;
  • долговечность.

Недостатки:

  • тщательный уход — если не оцинковывать профильные трубы и не покрывать их защитными составами, то через некоторое время появится ржавчина;
  • сложность сгиба труб — для этого может понадобится дополнительное оборудование.

Как сварить каркас для качелей из металла своими руками на дачу, подготовить фундамент и подвесить сидушки мы уже неоднократно рассказывали, поэтому сейчас расскажем какое сидение подойдет для такой конструкции и его размеры.

Необходимы такие части: 3х1600м; 3х880мм; 2х200мм; 5х500мм. Подробнее на чертеже.

Устанавливается длинный отрезок 1600мм, к нему приваривается 3 коротких по 500мм— получается буква Ш. Со свободных торцов приваривается ещё один длинный отрезок. Спинка формируется точно также. Всё закрепляется уголками по краям каждой части конструкции и сваривается между собой под углом в 90 градусов. К конструкции прикрепляются два куска доски при помощи болтов.

Как сделать детские качели и для отдыха из обруча: описание, фото

Для изготовления такой качели, возьмите:

  • Обруч из стали, которым пользуются гимнасты
  • Поролон
  • Веревку


Обруч

Процесс выполнения:

  • Возьмите 2 веревки, перекиньте их через друг дружку в виде петли, привяжите к обручу.
  • Также поступите повторно, только угол сделайте так, чтобы между веревками был перпендикулярный угол.
  • Повторите кручение веревок под разными углами.
  • Затем на полученном каркасе из веревок выполните круговое облетание в виде паутинки. По кругу гоните вторую веревку, фиксируйте эти веревки узлами в тех местах, где пересекаются натянутые веревки.
  • Когда сплетете паутину, обод дополнительно обмотайте веревкой так, чтобы узелки не скользили по основе, не собирались в кучу. Под веревку можете положить поролон.


Готовая качеля

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

  • профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
  • прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
  • деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
  • веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
  • 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
  • краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

  1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
  2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
  3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
  4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
  5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
  6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
  7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
  8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
  9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
  10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
  11. Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
  12. Если недочетов не обнаружено конструкция окрашивается.

Что нужно для самодельных качелей из металла

Чтобы сварить качели из металла своими руками, нужно подготовить:

  • рулетку;
  • строительный уровень;
  • болгарку (ножовку по металлу);
  • сварочный аппарат (маска, перчатки);
  • электродрель с набором сверл по металлу и дереву;
  • шуруповерт;
  • саморезы для монтажа листов поликарбоната;
  • тиски;
  • плоскогубцы;
  • молоток;
  • набор гаечных ключей.

Из расходных материалов потребуется:

  • металлопрофиль (уголок/трубы различного сечения);
  • пиломатериалы для сборки скамьи (бруски, доски);
  • болты с полу потайными головками, оснащенные шайбами и гайками;
  • подвески с подшипником;
  • цепи;
  • карабины;
  • рым-болты из оцинковки или нержавейки для монтажа лавки;
  • анкера для крепления качели к фундаменту (арматурные согнутые стержни);
  • для изготовления навеса лист поликарбоната;
  • грунтовка против коррозии металла;
  • краска по металлу;
  • морилка и лак для обработки;
  • кисти для работ.

Качели из металла своими руками

Конструкция металлического сооружения ничем не отличается от деревянного. Различия заключаются только в материале и принципе крепления. В этом случае применяется сварка. Люди, имеющие дело с инверторами, смогут без проблем изготовить сооружение. Для создания аттракциона из металла используется профилированная труба. Из нее собираются стойки, перекладины и рамы сиденья. Само сиденье делается из дерева.

Применяемые материалы:

  • трубы из металла диаметром или сечением не менее 50 миллиметров;
  • стальной уголок;
  • шариковые подшипники;
  • цемент, щебень и песок для бетонирования стоек;
  • дерево для изготовления сиденья;
  • краска для окрашивания конструкции.

Изготовить садовые, дачные, уличные, домашние и дворовые качели достаточно просто. Чтобы результат совпал с ожиданиями, необходимо четко следовать предложенной инструкции. В статье предложен классический вариант изготовления качелей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
