Как сделать биокамин своими руками — инструкция по сборке

Уличный камин своими руками

Это краткая инструкция о том, как сделать уличный настольный газовый камин, состоящий из двух отдельных частей – основания в форме коробки и бетонной столешницы. Еще необходимо купить горелку, емкость для камина, огневое стекло и комплект для подключения газа. Для потока воздуха были сделаны 2 вентиляционных отверстий на противоположных сторонах основания. Чтобы обеспечить безопасную работу горелки, придерживайтесь инструкций. Наймите хорошего специалиста для подключения газа и проверяйте сборку перед использованием. Да, и не используйте обычное стекло для наполнителя.Ориентировочный вес конструкции 188 кг

Как сделать уличный газовый камин

  1. Вырежьте меламин для столешницы. Используйте круглую пилу, чтобы вырезать базовую деталь для бетонной столешницы.
  2. Вырежьте боковые полосы. Боковые полосы будут удерживать бетон. Вы разрезаете 4 боковые полосы до 57 мм в ширину. Получится бетонная крышка толщиной 38 мм, потому что дополнительные 19 мм прикреплены к боковой части базового элемента.
  3. Вырежьте пенопласт. Используется для создания отверстия камина. Можно выбрать всевозможные размеры. Обычно жаровня составляет 75 на 25 см.
  4. Прикрепите пенопласт и боковины. Прикрепите пенопласт к основанию. Закрутите боковины винтами.
  5. Уплотнения. Нанесите силикон по краям, чтобы дать бетону слегка скошенный верхний край. Удалите избыток бумажным полотенцем.
  6. Установите стальной лист. Возьмите лист стали 4 × 8 . Отрежьте до нужного размера, используя режущий инструмент. Оставьте 3 см между листом и боковыми стенками. Обрежьте вокруг пенопласта. Согните по мере необходимости, чтобы лежал ровно.
  7. Соберите пресс-форму для основания. Форма для основания в основном состоит из коробки, помещенной внутри коробки. Внешняя коробка прикручивается винтами.
  8. Основание. Рекомендуется сделать в общей сложности 2 вентиляционных отверстия 15 и 8 см.
  9. Внутренняя форма. Сделайте внутренний ящик. Просверлите отверстия, чтобы соединить платы изнутри.
  10. Закрепите внутреннюю коробку к нижней части винтами. Убедитесь, что есть зазор 38 мм. Это канал, в который будет вливаться раствор.

Монтаж

  • Приготовьте и залейте раствор
  • Смешайте раствор. Используйте ведро, чтобы вылить его в канал. Периодически размешивайте раствор, чтобы заполнить все области формы и убрать воздушные карманы.
  • Установите доски в центре и зажмите снаружи.
  • Залейте раствор в верхнюю форму стола. Равномерно распределяйте до тех пор, пока он не будет заполнен больше, чем наполовину. Периодически размешивайте.
  • Залейте остальную форму и выровняйте.
  • Дайте бетону хорошо застыть. Рекомендуется подождать минимум 4 дня.
  • Переместите стороны формы, используя долото.
  • Зачистите основание с помощью шлифовальной машины и наждачной бумаги.

Установка газового комплекта

Комплект подключается к стандартному газовому баллону, имеет выключатель клапана и регулятор воздуха, который поступает на дно очага.

Включите горелку. Горелка работает как обычный газовый гриль. Включите газ и используйте зажигалку, чтобы разжечь пламя.

Сборка большого биокамина

Если нужно сделать биокамин большого размера, самым сложным будет изготовление топливного бачка. Проще всего приобрести готовый элемент в специализированном магазине. Если же предполагается сделать бачок самостоятельно, нужно взять лист металла толщиной более 3 мм. Это должна быть нержавеющая сталь, иначе при горении возможные нежелательные химические реакции и даже появление токсичных испарений.

В специализированных магазинах продаются топливные баки для биокаминов из нержавеющей стали. Они комплектуются удобными задвижками для погашения огня

Собственно бачок должен состоять из двух отсеков. Нижний предназначен для заливки топлива. В верхнем отсеке сгорают пары горючей жидкости. Между этими отделениями должна находиться разделяющая пластина с отверстиями, благодаря которым пары попадают в зону горения. Форма бака может быть разной, это зависит от модели камина. Наиболее востребованный вариант – топливный бак в форме параллелепипеда с узким верхним отсеком.

Проще изготовить цилиндрический бачок. Для этого можно взять обычную кружку и накрыть ее вырезанной по размеру крышкой из мелкоячеистой металлической сетки. Через сетку можно будет заливать топливо, что достаточно удобно.

Таких кружек-бачков в конструкции биокамина может быть несколько. Их можно расположить в несколько рядов или по кругу

Важно не забыть убрать у кружек ручки. Сделать это нужно аккуратно, чтобы не образовалось отверстие.

Определившись с топливным баком, можно приступать к изготовлению биокамина. Выполним напольную модель с двумя стеклянными экранами. Для работы нужно приготовить огнестойкое стекло для экранов, топливный бак в форме параллелепипеда, шайбы, болты и силиконовые прокладки для стекла, пластиковые или металлические ножки. Кроме того, для изготовления основания нам потребуется толстая фанера либо гипсокартон, саморезы и бруски из дерева 40х30 мм.

Начинаем с основания. Размечаем лист фанеры и аккуратно выпиливаем из него боковые части короба-основания и верхнюю панель. Нижнюю часть короба мы делать не будем. Во-первых, ее присутствие значительно утяжелит конструкцию. Во-вторых, без нее закреплять стеклянные листы будет намного удобнее. Готовим два отрезка из деревянного бруска, на которые будет закрепляться фанера.

Биокамин с двумя стеклянными экранами можно изготовить самостоятельно. Оформление основания может быть самым разным — в виде консоли, столика, короба

На выпиленной из фанеры панели намечаем место, где будет закреплен топливный бак. Вырезаем необходимое посадочное отверстие под резервуар. Теперь собираем каркас и закрепляем на нем верхнюю панель. Края конструкции хорошо обрабатываем. Если мы использовали не фанеру, а гипсокартон, его края необходимо обработать шпатлевкой. Декорируем получившееся основание любым подходящим способом: красим, покрываем лаком и т.п.

Готовим стеклянные панели. Сначала вырезаем две детали нужного размера. В каждой из них нужно просверлить отверстия под декоративные крепежи. Это довольно сложно, поскольку при малейшей ошибке стекло может треснуть. Если нет опыта таких работ, лучше доверить процесс опытному мастеру с набором специальных инструментов. На боковых стенках основания тоже сверлятся отверстия под крепежи.

Теперь закрепляем стеклянный экран на основании. Для этого пропускаем через стекло болт, не забываем надеть силиконовую прокладку, чтобы не повредить стекло. Пропускаем болт через основание, надеваем шайбу и закручиваем гайку

Делать это нужно предельно осторожно, не прикладывая чрезмерных усилий, иначе стекло может растрескаться. Таким образом устанавливаем оба стеклянных экрана

В процессе сборки конструкции обязательно используются силиконовые прокладки, иначе стекла могут не выдержать нагрузки и потрескаться. Разумно использовать более прочный вариант — закаленное стекло

На нижнюю часть стеклянного листа нужно поставить ножки. Для этого вкладываем в детали резиновые прокладки и ставим их на место. Проверяем правильность установки ножек. Биокамин должен стоять ровно, не качаться.

Используя подготовленное отверстие, монтируем топливный бак и надежно закрепляем его. Конструкция почти готова. Осталось декорировать ее камнями или керамическими поленьями, если это необходимо.

Виды биокаминов

В зависимости от габаритов конструкции и места её установки, различают несколько видов биокаминов.

Есть несколько типов биокаминов

Напольные

Преимущества такого камина заключается в его мобильности

Массивные и основательные конструкции, которые могут быть установлены рядом со стеной или в любом месте помещения. Дизайнерское решение корпуса самое разное. Есть экокамины, изготовленные в виде ствола дерева, кованые, оформленные резными металлическими полотнами, украшенные вставками из цветного стекла.К напольным устройствам покупают керамические дрова, внешне почти неотличимые от настоящих. Возможны имитации хвойных и лиственных пород деревьев. Эти аксессуары максимально приближают внешний вид биокамина к натуральному. Горелку украшают колотыми или округлыми камнями. Они необходимы для создания эффекта более «живого», натурального пламени.

Настенные (навесные)

Навесной биокамин можно разместить на любой высоте

Настенные биокамины — лёгкие и небольшие по весу устройства, оснащённые защитными огнестойкими и прозрачными экранами с 1,2 или 3 сторон. Все модели плоские, оборудованные задней стенкой из жаропрочного материала. К преимуществам этого вида биокаминов относят:

  • лёгкий вес;
  • возможность установки на любой высоте;
  • современное стилевое решение.

Чтобы исключить возможность падения, навесные устройства надёжно закрепляют на стенах.

Настольные

Настольный камин станет стильным предметом интерьера

Настольные биокамины — миниатюрные эффектные изделия, способные украсить любой интерьер. Чаще всего состоят из металлического корпуса, заполненного мелкими камнями. По периметру или с двух сторон оснащены прозрачными стёклами. Главное преимущество этих моделей заключается в малом расходе топлива. Миниатюрные экокамины станут украшением праздничного стола, создадут спокойную и умиротворённую обстановку.

Простой настольный биокамин

Такие камины послужат идеальным дополнением к любому дизайну помещения, а в вечернее время даст возможность полюбоваться живым огнем во всей его красе. Одним из главных достоинств настольных каминов является их простота. Рассмотрим подробнее, как сделать один из таких биокаминов.

Для создания такого камина своими руками нам потребуется:

  • 4 стекла.
  • Короб для основания из металла или другого огнеупорного материала.
  • Стеклорез.
  • Герметик для скрепления стекол.
  • Стальная сетка.
  • Огнеупорные камни для декора.
  • Емкость для топлива.

Пошаговая инструкция изготовления настольного биокамина:

  • Выполняем расчет размеров будущей конструкции. Для одной горелки минимальным расстоянием между стеклами считается 15 см.
  • Выполняем подгонку стекол под размеры короба. Если они соответствуют размерам – замечательно. В противном случае нужно обрезать лишнее стеклорезом. Стеклянный короб после соединения будет устанавливаться на основание.
  • Соединяем стекла герметиком. Для этого наносим герметик на торцевую часть стекла и соединяем его под прямым углом с другим стеклом. Чтобы герметик полностью высох, потребуется не менее суток. Для этого под каждую сторону устанавливаются подставки.
  • Стеклянный короб без верха и дна устанавливается на основание. Если расчеты были выполнены правильно, то он должен точно стать на грани. Для скрепления стекла и основы снова используем герметик.
  • В центр основания ставим горелку с биотопливом и накрываем ее стальной сеткой. Ее необходимо вырезать так, чтобы ее края ложились на грани основания. Рекомендуется укладывать сетку в несколько слоев, чтобы она не проваливалась под тяжестью декоративных камней.
  • Ровным слоем выкладываем камни на сетку. Если используются натуральные камни, собранные своими руками, их нужно обязательно промыть. В таком случае при нагревании они не будут издавать неприятный запах.
  • При необходимости поджигаем горелку и проверяем результат.

Важно! Данная конструкция очень проста в сборке, но имеет ряд недостатков. Прежде всего – это невозможность пополнения топлива без разборки части камина. Вторым недостатком является отсутствие регулятора горения

Как следствие, нельзя изменить ни силу пламени, ни расход топлива

Вторым недостатком является отсутствие регулятора горения. Как следствие, нельзя изменить ни силу пламени, ни расход топлива.

Уличный стол с очагом

На самом деле очень простой стол из поддонов с очагом в центре. Вы наверняка сможете собрать его без всяких инструкций, руководствуясь пошаговыми фото, которые любезно выложил в интернет автор этого проекта. Главное, заранее подготовить материал и оценить, что из него получится. Как подсказывает опыт, гораздо лучше работать с тем, что у вас есть, чем с тем, что вы думаете, что у вас есть. Если вы тоже собираетесь использовать старые поддоны, то будьте готовы к тому, что часть материала окажется непригодной. Поэтому, когда найдете поддоны, разберите их, отсортируйте всю древесину по категориям, подсчитайте общие размеры. У автора на изготовление стола пошло три поддона. Длина, соединяющая ноги, составляет 1 метр в длину и была завинчена и склеена.

  1. Используя базу, установите две доски, чтобы сделать квадрат, остальная часть столешницы выровнена и скреплена снизу.
  2. Рассчитайте середину стола и установите очаг.
  3. Затем добавте 5 досок, 2 с одной стороны и 3 с другой. Этого достаточно, чтобы держать очаг на месте.
  4. Закрепили ноги большим количеством шурупов.
  5. Прибейте еще две доски к ногам, к внутренней стороне стола, чтобы сделать дополнительную поддержку. Выглядит не очень красиво, но с внутренней стороны их не видно.
  6. Нарежьте небольшие дощечки необходимого размера, чтобы заполнить пробел.
  7. Купите банку черной термостойкой краски и покрасьте очаг .

Вроде все. Правда автор ничего не сказал, как будет взаимодействовать раскаленный очаг с деревом, поэтому советую предусмотреть этот вопрос, и добавить в точки соприкосновения металла с деревом какой-нибудь изоляционный материал.

Топливо для биокамина и его расход

В основном топливом для всех типов биокаминов служит этанол. Он изготавливается из растительного сырья: пшеницы, риса или кукурузы. В процессе переработки этих продуктов получается экологически чистое сырье, пригодное для применения в настольных очагах. Продукты сгорания от такого топлива не вредят окружающей среде, поэтому использовать отопительные устройства можно в помещениях с детьми и людьми, склонных к аллергии.

Благодаря свойствам этанола во время горения пламя не выбрасывает искр, что исключает возгорание близкорасположенных предметов. Также биотопливо исключает наличие летучих веществ, поэтому корпус биокамина всегда остается чистым.

Расход топлива зависит от конструкции горелки в очаге. Настольные модели биокаминов сжигают около 200 миллилитров за час. Несмотря на компактные размеры такие устройства «съедают» больше топливного материала, чем настенные или напольные модели с регулятором огня.

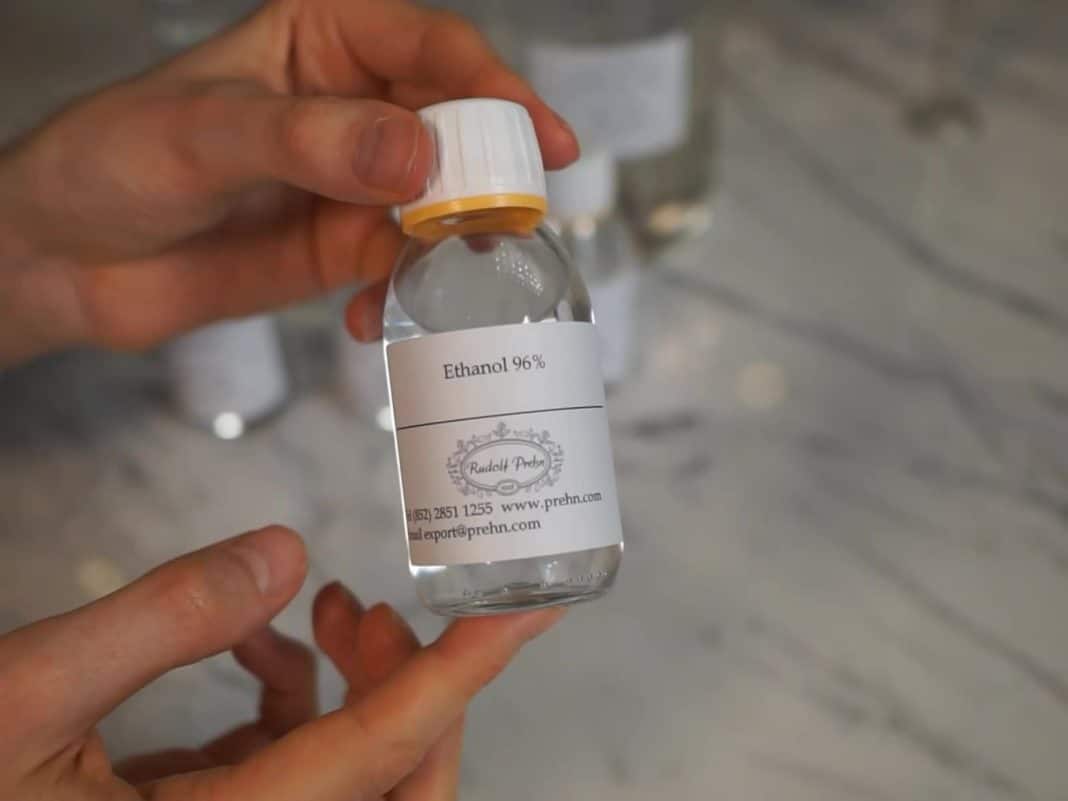

Этанол – топливо для настольного биокамина

Топливо для биокаминов разливают в тару по 2,5 и 5 л. Исходя из того, что расход сырья в среднем составляет 200 мл/ч, можно подсчитать, насколько хватит одной бутылки. Получается, что 2,5 л достаточно, чтобы обеспечивать камин непрерывным горением на протяжении 10 часов.

Отсутствие дымохода в настольном камине позволяет всему выделяемому теплу оставаться в помещении. Это поднимает КПД почти на 100%, что приравнивается к мощности двух работающих электрообогревателей.

Преимущества, и недостатки изделий

Главное и неоспоримое преимущество экокаминов состоит в том, что зрительно они могут сменить натуральный камин и создать ощущение уюта и комфорта в квартире или приватизированном доме. Иные плюсы смотрятся так:

  • конструкция проста и надежна, ломаться в ней нечему, а это означает, не понадобится и ремонт;
  • благодаря бездымному горению минимального количества топлива в помещении не надо устраивать дымотвод;
  • из топочного отделения не вылетают раскаленные угли и в общем устройство считается пожаробезопасным при условиях соблюдения инструкции изготовителя;
  • легкость эксплуатации.

Элитные и престижные модели биокаминов укомплектовываются электронными блоками управления, дающими возможность проверять работу и остаток горючего по монитору, автоматично разжигать и гасить пламя, а еще управлять прибором на расстоянии по мобильному телефону. Установлены в них и системы безопасности – защита от деток и животных живущих дома, опрокидывания и так дальше. Но цены таких изделий стартуют от 3000 у. е.

Сейчас о минусах биокаминов:

  1. Горелка почти не греет комнату. Пламя настоящее, но тепла выделяется очень мало из-за медленного сжигания малого объема топлива.
  2. Поставляемое под заказ и продающееся в точках продажи горючее довольно дорогостоящее. Очень недорогой биоэтанол в литровой емкости стоит от 7 у. е., а брендовый с запахом кофе от бренда Kratki – 16 у. е.
  3. Как бы мало ни выделялось продуктов згорания, для их отведения в первую очередь необходима вентиляция приточно-вытяжного типа.

Напольный биокамин

Такая конструкция камина позволит придать ему любую форму и вид, в зависимости от размахов фантазии. Чаще всего его стараются изготовить похожим на классический камин, работающий на твердом топливе.

Для создания конструкции потребуется металлопрофиль, гипсокартон, огнеупорные облицовочные материалы, бак для топлива. Прежде всего нужно подготовить чертеж. Вы можете воспользоваться уже готовым решением на нашем сайте или изготовить собственный макет на его основе.

Пошаговая инструкция изготовления биокамина будет выглядеть следующим образом:

  • Из металлопрофиля изготавливаем каркас будущего камина. Чтобы конструкция была более устойчивой, вертикальные стойки скрепляются между собой перемычками. Основание также выполняется из металлопрофиля.
  • Собранный каркас обшивается листами гипсокартона. Рекомендуется использовать огнеупорные виды материала, либо воспользоваться другой обшивкой.
  • Внутренняя часть ниши декорируется облицовочным материалом с высокими показателями огнеупорности. Например, облицовочным камнем. Задняя часть со стороны стены прокладывается слоем каменной ваты.
  • Все швы заделываются гипсом. Поверхность покрывается грунтовкой. После пропитки гипсокартона на внешнюю сторону укладываются декоративные элементы – плитка, камень, жаропрочный пластик и т.д.
  • Устанавливаем топливный бак. Чтобы снизить вероятность возгорания, рекомендуется ставить его на жаростойкую поверхность. Например, слой кирпича.
  • При необходимости ставим защитный экран на одну из стенок камина. Рекомендуется использовать жаростойкое стекло, чтобы при высокой температуре оно не треснуло.
  • Маскируем и украшаем топливный бак различными декоративными элементами – жаростойким камнем, керамическими дровами, и т.д. Эти элементы несут не только декоративную, но и практическую функцию. Нагреваясь от огня, они будут постепенно отдавать тепло в окружающую среду. По этой же причине все декорации должны быть устойчивыми к высоким температурам.

Изложенная выше пошаговая инструкция по изготовлению биокамина своими руками с фото подойдет для начинающих мастеров, так как в ней используются уже готовые нагревательные элементы. Ознакомиться более детально с изготовлением портала для камина своими руками можно в соответствующей статье на нашем сайте mainavi.ru.

Важно! Если вы ранее не имели опыта в изготовлении нагревательных элементов для биокамина, то рекомендуем приобрести уже готовое изделие, либо обратиться к профессионалам за помощью. Они смогут изготовить топливный бак с соблюдением всех норм и правил пожарной безопасности.

Виды и подвиды биокаминов

Мастеру перед тем, как начать собирать биокамин своими руками придется выбрать место его размещения. Это сделать не сложно, поскольку, они производятся в самых разнообразных видах. По этому параметру они подразделяются на 4 ключевые вариации: Напольного типа, настенного крепления, декоративные настольные и встраиваемые поверхности.

Помимо этого подобные обогреватели распределяется на подвиды:

  • Прямоугольной конфигурации — наиболее распространенная конструкция;
  • торцевые — модули, которые устанавливаются в торцевой участок комнатной стенки;
  • сквозные — крепятся в стеновых перегородках и архитектурных украшениях, например, колоннах;
  • угловые — самый компактный вариант размещения, что особенно хорошо подходит для того, чтобы сделать биокамин своими руками в малогабаритной квартире.

Классификация биокаминов абсолютно логична. Некоторые модификации обладают стилистической универсальностью. Их, возможно, успешно интегрировать, как в традиционном интерьере, так и в необычные «лофт» или «хай-тек».

Настенные устройства

Данные биокамины выполняются в форме большой плоской конструкции, которая фиксируются на стенке. Лицевая панель для безопасной эксплуатации закрывается термоустойчивым стеклом. Подобным образом оформляют и боковые панели. Задняя стенка выполнена из жароустойчивого стройматериала, чаще всего из металла.

Конструкция элементарна в установке. Она монтируется на введенные в стену крепежные детали. Строение абсолютно безвредно в использовании. Потому что при горении биотоплива задняя стенка и днище конструкции разогреваются очень слабо. Поэтому они не в состоянии стать источником возгорания или спровоцировать ожог у нечаянно прикоснувшегося к поверхности обогревателя человека.

Напольные биокамины

Этот вариант ставится на настил либо на компактный подиум. В случае если технологически и по конструктивным характеристикам модели днище не нагревается в процессе работы устройства корпуса. То подобную модель размещают на любую подходящую ровную плоскость пола.

Для многих вариаций напольного типа, доступна мобильная версия отопителя. В этом случае ее, возможно, свободно переставить на любое удобное свободное место. Данные неизолированные камины могут использоваться на обогрев помещения. Правда только в течение кратковременного периода.

Настольные устройства

Данные модели представляют собой малогабаритные варианты напольных образцов. Располагаются они на стеллажах, столах либо специализированных подставках. Там, где позволяют их незначительные размеры украсить интерьер.

Их сложно отнести к полноценным каминам, по той причине, что они весьма компактны. Зато у этой модификации свои преимущества — они весьма мобильны. Их просто переносить с одного на другое место. Они высокофункциональные и довольно удобные в применении.

Встраиваемые модели

Весьма органично выглядят встраиваемые биокамины. Подобные устройства устанавливаются в специально приготовленную полость в стене. Выделяются они тем, что их лицевая панель выполнена, в форме продолжения стенки и видимы только с лицевой стороны.

Конструкция биокаминов «фонариков» выполняется с выпуклой фронтальной поверхностью. Они чуть-чуть выходят из стены здания, что делает их довольно необыкновенными и заманчивыми. Инсталлировать такой биокамин в интерьер комнаты гораздо сложнее, чем простую настенную конструкцию. Поэтому данная конструкция для установки доступна только высококачественным специалистам.

Перед тем как сделать биокамин такой модификации нужно очень ответственно подбирать для него посадочное место. Так как передвижение такого устройства в будущем станет довольно затратным и сложным.

Правила для безопасной эксплуатации биокамина

  • Правила для безопасной эксплуатации биокамина
  • Не оставляете открытый огонь без присмотра.
  • Розжиг камина производят только взрослые. Детям запрещено.
  • Нельзя ставить камин возле вентилятора, на сквозняке.
  • Во время горения камин запрещено перемещать. Перемещение возможно после полного гашения огня.
  • Запрещено ставить камин, где хранятся горючие вещества. Бензины, лаки, краски, прочие жидкости.
  • Заполнять емкость топливом только через воронку.
  • Запрещено ставить любые предметы на корпус устройства.
  • Запрещено сжигать любые виды топлива, кроме специально предназначенного вида.
  • Нельзя вносить изменения в конструкцию системы, не разобравшись что и как сделать.
  • Категорически нельзя подливать топливо в процессе горения. Пожар случиться моментально.
  • Не курите в момент заправки горючим.
  • Пролитое топливо нужно вытереть. Иначе может произойти возгорание.
  • Не наклоняться над камином. Не держать руки возле огня.
  • Не накрывать конструкцию чем либо. Это приведет к пожару.
  • Гасить пламя камина нужно специальной металлической пластиной.
  • Чтобы еще раз сделать заправку, нужно подождать 15 минут после гашения огня. Устройство должно остыть.
  • Запрещено извлекать резервуар во время горения огня.
  • Запрещено использовать обычные спички, зажигалки. Нужно воспользоваться специальными аксессуарами для этих целей.
  • Если топливо не горит, оно имеет низкую температуру. Пусть нагреется до комнатной температуры.
  • Ближе чем 1 метр от камина, ничего не должно находиться.
  • Как видно, устройство биокамина, несложное устройство. Правила эксплуатации так же легко соблюдать.
