Как подключить двухконтурный газовый котел: схемы установки

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от “О”-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой “теплый пол”.

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

Правила подключения двухконтурного газового котла: как не наделать ошибок?

Люди привыкли, что в городских квартирах тепло и уютно, в любое время можно открыть кран с горячей водой и вымыть посуду или принять тёплый душ.

Такого же комфорта хочется и в загородном доме. Но за городом нет системы централизованного отопления и водоснабжения. А, значит, тут нужен особый подход.

На помощь приходят современные двухконтурные газовые котлы, они позволяют обеспечить дом и теплом, и горячей водой, при этом компактны, не занимают много места и просты в управлении.

Что такое двухконтурные газовые котлы и чем они отличаются от одноконтурных

Принцип работы прибора сводится к следующему: существует два контура, причём работают они независимо друг от друга.

Один обеспечивает бесперебойную подачу и правильную эксплуатацию теплоносителя в системе отопления, второй — в системе горячего водоснабжения.

Теплообменники (основной и дополнительный) позволяют выполнять две задачи: нагревать теплоноситель, курсирующий по системе отопления и воду для ГВС. Одноконтурный котёл такими возможностями похвастаться не может. Он снабжён одним теплообменником, поэтому используется только для снабжения дома теплом.

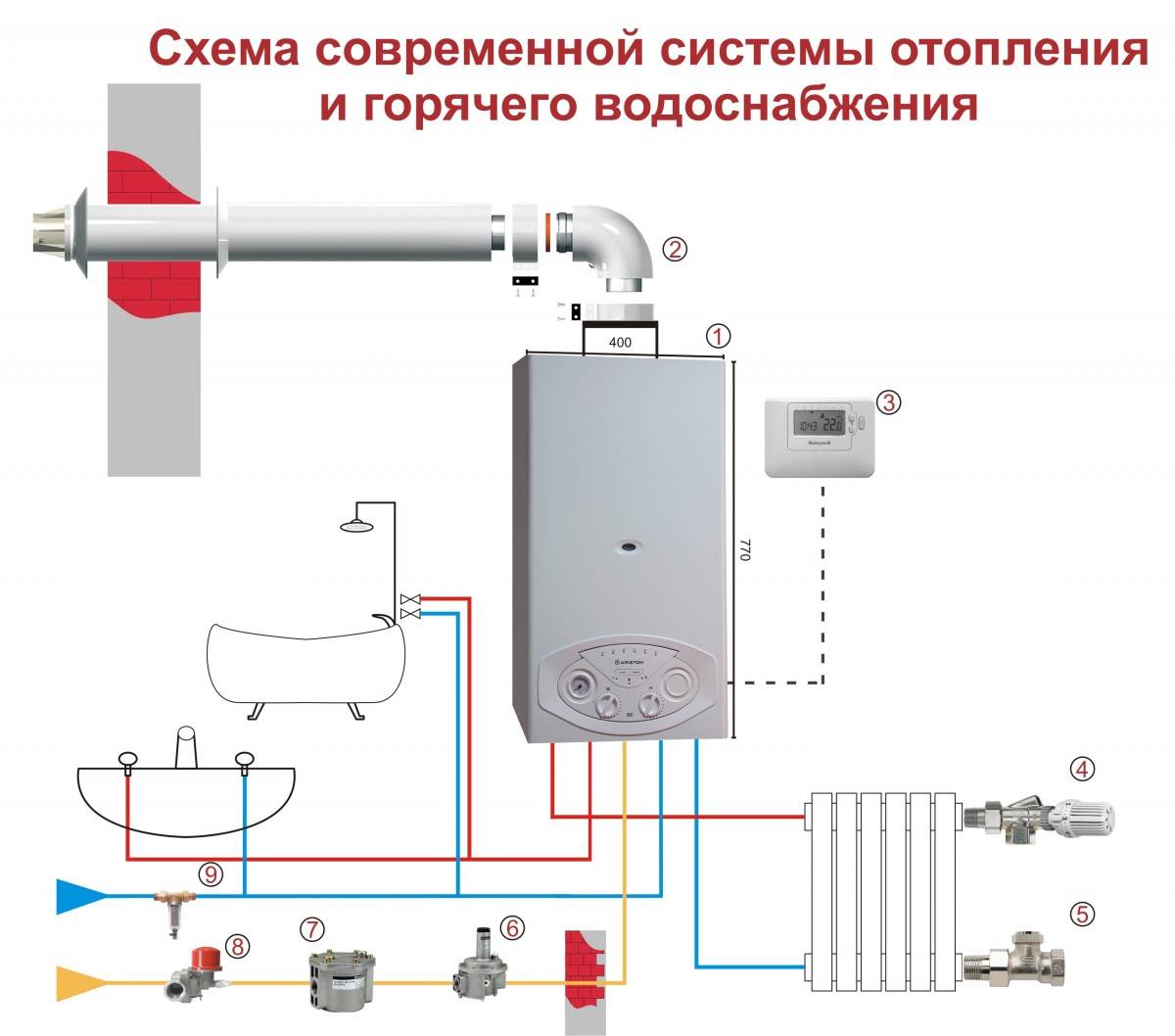

Схема установки и подключение устройства: особенности

Для начала определяем, где и для чего будем устанавливать оборудование, получаем тех. условия и проектную документацию в газовой службе, которая и подключает прибор к магистральному газопроводу. Остаётся только закрепить котёл на стене, подсоединить к нему необходимые трубы, устроить дымоход, подключить устройство к электросети.

Двухконтурный котёл не всегда способен обеспечить большие потребности в воде для ГВС (огромный загородный дом, увеличенный расход воды в большой семье), в этом случае рациональнее использовать модели с бойлером (внешним или внутренним).

Важно! Следует выбрать оптимальную схему обвязки для устранения перегрузок в системе и равномерного обогрева помещений. Выбор зависит от типа постройки, системы отопления и самого котла

Монтаж сложных схем лучше доверить мастеру.

Правильная обвязка позволяет компенсировать тепловое расширение и избежать повышения давления в трубах до критических цифр, обеспечить удаление воздуха, предотвратить засоры в системе.

Какие материалы и инструменты понадобятся и как будут использоваться?

Выбор материалов и инструментов зависит от способов и схемы подключения прибора. Для установки котла потребуются:

кронштейны, саморезы, дюбеля, уровень — для крепления устройства к стене;
шаровые краны, разъёмное соединение «американка» 1/2 дюйма DN15 — для подключения трубы с холодной водой и ГВС;
шаровые краны, «американка» 3/4 дюйма DN20 — для подключения системы отопления;
фитинги (тройники, муфты, колена), гайки, сгоны — для монтажа трубопроводов;
фум-лента, пакля, паста, уплотняющая нить — для герметизации соединений;
фильтр грубой очистки воды, магнитный фильтр — с целью исключения подачи загрязнённой воды и защиты теплообменника от солевых отложений;
выключатель автоматический 2А, розетка или кабель трёхжильный ВВГ 2,5 мм² — для подключения к электропитанию;
трубы для контура отопления и дымохода;
набор ключей, отвёртки, ножовка или труборез, инструмент для нарезки резьбы на трубу, напильник, дрель.

Если используются трубы пластиковые, металлопластиковые или медные, набор монтажных деталей и инструментов может меняться.

Место установки

Лучшим местом установки котла, особенно если используется сложная схема обвязки и мощный котёл, является отдельное помещение (подвал, цокольный этаж, котельная, хоз. постройки) — размеры определяют согласно действующим нормам.

Устройство до 60 кВт (это, как правило, все настенные модели), можно расположить в любом помещении, в том числе на кухне.

Котёл в частном доме располагают у наружной стены. Напольный вариант требует устройства негорючего основания (бетон, металл, глина). Следует обеспечить свободный доступ к оборудованию и хороший воздухообмен.

Монтаж настенного котла

Настенные агрегаты небольшой мощности допускается размещать вне специально оборудованной котельной, при этом их запрещено монтировать в жилых помещениях и санузлах.

Удобно смонтировать компактный отопительный агрегат на кухне, если она отвечает всем требованиям. В этом помещении уже есть водопровод, канализация, электропроводка, имеется или будет подведен газопровод

При этом следует обратить внимание на следующие требования по установке настенного газового котла

пространство под котельным агрегатом должно оставаться свободным;
деревянную или каркасную стену дома требуется защитить экраном из негорючего материала;
расстояние от задней стенки котла до несгораемой стены — от 2 см, от защитного экрана — от 3 см;
расстояние от боковых стен — 10 см для негорючих, 25 см для незащищенных трудногорючих и горючих.

Монтаж настенного двухконтурного газового прибора Нормы СЭС запрещают использовать асбест в жилых помещениях, поэтому для защиты деревянной или каркасной стены можно использовать картон из минерального волокна, облицовку плиткой, слой штукатурки толщиной 3 см. Экран должен превышать габариты стенки котла на 10 см снизу и с боков и на 70 см сверху.

Штатные крепления монтируют на стену, на них навешивается котельный агрегат. Дымовой патрубок соединяют с заранее смонтированным дымоходом. Подключают электропитание для автоматики (розетка должна быть заземлена). Подсоединяют трубы отопительного контура. Подключение газа и пусконаладку выполняют специалисты соответствующей службы.

Функции обвязки

Обвязка — это комплект приборов, устройств, и трубопроводов, используемых для передачи теплоносителя к батареям отопления. В структуру ее включена вся система теплоснабжения, исключая радиаторы.

Любое газовое оборудование потенциально опасно. Ошибки при установке приводят не только к проблемам с обогревом жилища, но и к взрывоопасной ситуации. При составлении проекта и монтаже необходимо неукоснительно соблюдать требования безопасности и нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Подбор схемы зависит от типа устанавливаемого котла, конструкционных и функциональных особенностей здания, вида системы теплоснабжения. Схему нужно заранее спланировать, подобрать оптимальные точки для установки оборудования, определить нюансы обустройства трубопроводов.

Котел — основной элемент системы теплоснабжения

Обвязка выполняет такие важные функции:

Контроль давления. При правильно устроенной обвязке нивелируется тепловое расширение, следовательно, давление не достигнет опасных значений.
Недопущение завоздушивания. Пробки в трубопроводе образуются из-за пузырьков воздуха. Эффективность обогрева снижается, так как батареи полностью не нагреваются при неизменном расходе топлива.
Предупреждение засоров. При неправильной обвязке котла в трубах и батареях велик риск образования ржавчины и окалины. Присутствие в жидкости даже мелких частиц мусора приводит к загрязнению всей системы. Это приводит к повышению расхода топлива и, соответственно, затрат на теплоснабжение при потере его качества.
Подсоединение дополнительных контуров. Допускается установка «теплого пола», накопительного бойлера.

Качество обогрева дома зависит от способа подсоединения газового отопителя к трубам и прочим элементам, потому план обвязки должен подбираться и разрабатываться заранее.

С чего начать установку?

Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

Требования к помещению

Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
Дверной проём – не менее 80 сантиметров в ширину.
Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
Газовые трубы должны быть металлическими, другой материал не допускается.
Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
Котёл должен быть оснащён датчиком расхода топлива.
В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено. Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски

Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата

Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Виды газовых кранов

В старых зданиях обычно устанавливали на отпуске два вида кранов:

лепестковый;
пробковый.

Чем отличаются конструкции этих изделий можно увидеть на рисунке.

Когда меняется плита, или кран вышел из строя, лучше всего установить новый шаровой кран.

Это устройство намного лучше, но дороже. Установка итальянского крана обойдется в 10 долларов. Можно установить и более дешевый отечественный кран, стоимостью в 5 долларов. Они ничем ни хуже зарубежных аналогов, но иногда имеют дефекты. Поэтому не забудьте при покупке взять с собой чек, чтобы можно было поменять бракованное изделие на хорошее.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
До монтажа подготовить все нужные для этого компоненты и инструментарий.
Соблюдать правила техники безопасности при установке и подключении.
Создавать надёжные соединения компонентов системы.
Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 votes )

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы. В данной схеме нагрев и водоразбор могут происходить одновременно.

Нормы установки

Помещение, в котором предполагается смонтировать отопительный котел, должно соответствовать указанным в СНиП нормам. Для одноквартирных и блокированных домов правила установки указаны в СНиП 31-02-2001, монтаж газовых отопительных агрегатов в квартирах в многоквартирных домах регламентируется СНиП 2.08.01. «Жилые здания».

Также полезно изучить информацию, представленную в следующих документах:

СНиП 2.04.08-87 «Газоснабжение»;
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий»;
СНиП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».

Как подключить аппарат для котла с двумя контурами

Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.

Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа

Схема подключения

Схема подключения зависит от типа резервуара:

Устройство прямого нагрева

Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.

Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.

Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.

Косвенного и комбинированного нагрева

Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.

За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.

При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.

Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.

Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.

Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

рулетка, карандаш, мел;
перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
разводные и гаечные ключи (рекомендуются модели с трещотками);
набор отвёрток;
пассатижи;
кусачки;
средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
герметики;
запорная арматура, тройники;
фитинги;
трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

Размещение ёмкости на стене либо на полу.
Врезка в водопровод.
Установка клапанов избыточного давления по ходу воды.
Установка расширительного резервуара.
Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
Включение оборудования в сеть, проверка работы.

Процесс монтажа настенного котла

Участок стены под котел необходимо защитить слоем любого материала, не поддерживающего горения. Между ним и стеной оставляют зазор (4,5 см).
Перед началом установки настенных газовых котлов, рекомендуется под напором пропустить через котел воду. Это очистит входные трубки от мелкого сора, который неизменно остается на стенках после сборки.
На трубке, по которой подается вода, устанавливают фильтр и запорную арматуру (перед фильтром и после него).
Монтируют дымоход. При необходимости выполняют проверку тяги.
Самый ответственный момент – подключение к газопроводу. Его должны выполнить специалисты газовой службы. Для этого потребуется металлическая труба и специальный сгон, через который она устанавливается.
В завершение установки настенного газового котла, необходимо подсоединить его к электросети, обеспечив автоматическим устройством для защиты от перегрузок.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

Возможность увеличить протяженность отопительных систем;
Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
Возможность спроектировать отопление любого уровня сложности;
Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

Покупка циркуляционного насоса влечет за собой дополнительные затраты;
Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

Разновидности настенных устройств

По своему функциональному назначению газовые отопительные агрегаты делят на две группы:

Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.

Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.

Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура

По способу сгорания топлива все приборы делят на следующие две группы.

Группа #1 — устройства с открытой камерой сгорания

Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.

Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.

Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.

Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.

Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.

На рисунке схематически изображены котлы с горелками открытого и закрытого типа

Группа #2 — приборы с закрытой камерой сгорания

Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.

Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.

Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.

При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.

Правила подключения двухконтурного газового котла к газу
