Как проверить узо на работоспособность — методы проверки

Проверка прибором

На заводах и в лабораториях, где периодический тест для всех устройств является обязательным, применяется специальный прибор для проверки УЗО.

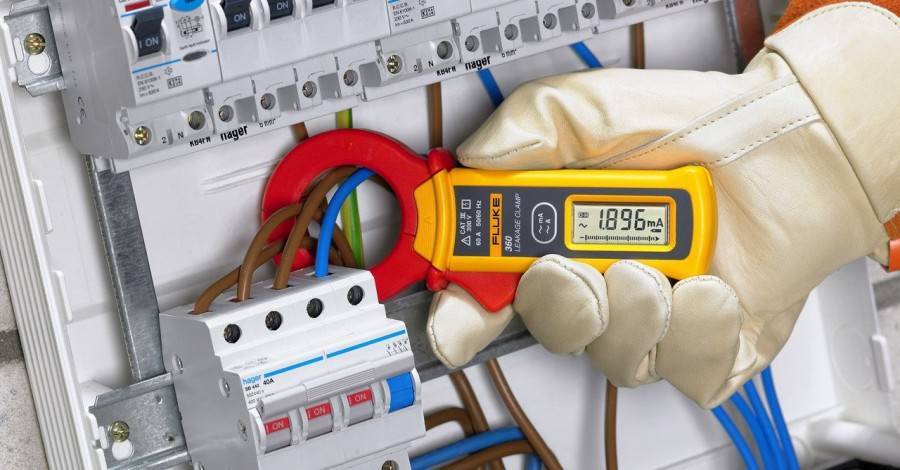

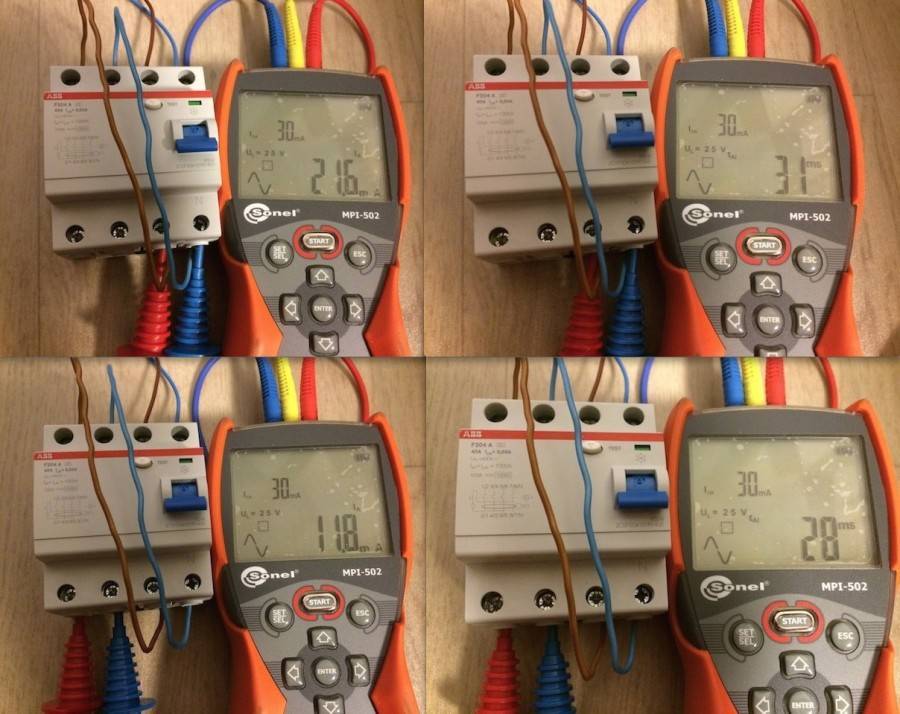

Примером такого прибора может служить измеритель параметров ПЗО-500, ПЗО-500 Про, MRP-200 и другие профессиональные устройства. Они позволяют без дополнительных схем проверять параметры УЗО различных типов, с разными пределами по дифференциальному току.

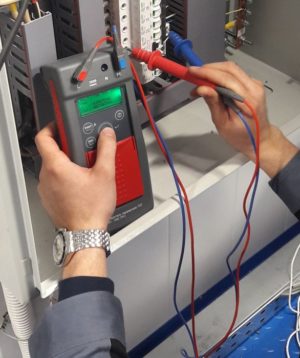

Профессиональные измерители используются там, где практикуется регулярная, например, ежемесячная проверка всех имеющихся ВДТ, и присутствуют высокие требования к точности и надежности. Стоят такие приборы достаточно дорого, поэтому для бытовых целей их применение нерационально.

Проверяем однофазное УЗО чувствительностью 30мА

Перед тем как проверить УЗО на срабатывание, его необходимо собрать. Для этого на верхние клеммы присоединяем концы провода с вилкой, а на нижние — концы провода с патроном.

Для проверки УЗО с такой чувствительностью нам будет достаточно лампочки с мощностью в 20 Вт. Ввинчиваем ее в патрон и включаем вилку в розетку.

Затем включаем устройство. Для этого переводим клавишу «Откл.» на устройстве в положение «Вкл.» Если вы все правильно собрали и подключили, то лампочка должна загореться. Эту процедуру рекомендуется повторить 3-4 раза. То есть включить и отключить устройство.

Затем, оставляя УЗО включенным, а лампочку горящей, нажимаем на устройстве кнопку «Тест». Если устройство работает правильно, оно должно отключиться, погасив при этом лампочку. Повторяем процедуру 3-4 раза, предварительно снова включив устройство.

Теперь нам нужно проверить, будет ли УЗО самостоятельно отключаться при образовании тока утечки. Искусственно создаем эту утечку. Берем не зафиксированный в клеммнике свободный конец от лампы и отсоединяем его от УЗО. Лампа погаснет, но устройство останется включенным. Затем касаемся отсоединенным проводом, например, заземленной рамы от циркулярной пилы. Можно также использовать любое другое заземленное место, чтобы утечка была, но не навредила никакому прибору, а ушла в землю. В норме УЗО отключается.

Виды УЗО по принципу работы

В магазинах можно встретить различные модели УЗО для однофазных или трехфазных электросетей: 2-полюсные и 4-полюсные, конструктив которых в основном будет различаться количеством входных и выходных разъёмов для подключения. Как правило, приборы имеют компактное исполнение и предназначаются для укрепления на DIN-рейке.

По принципу работы УЗО бывают электромеханическими и электронными. Многие пользователи задаются вопросом о том, какое устройство лучше подходит для бытового использования: УЗО электромеханическое или электронное? Разберем плюсы и минусы каждого типа устройства.

Тип устройстваОписание
Электронное УЗОДанные устройство считаются ненадежными в силу своих технических особенностей. Коммутирование электроцепи в таких УЗО выполняется встроенной микросхемой, работа которой связана с электропитанием. Поэтому если на линии произойдет обрыв нулевого провода, прибор попросту не сработает. Кроме того, существует высокая вероятность выхода из строя электронных компонентов устройства. Правда, электронные модели стоят гораздо дешевле электромеханических аналогов.
Электромеханическое УЗОТакие модели УЗО более надежны и долговечны, потому что в них отсутствуют блоки питания и, соответственно, им не требуется электропитание. Коммутируют электроцепь установленные внутри приборов дифференциальные трансформаторы и поляризованные реле.

Как проверить дифференциальный автомат

К сожалению, проверка у дифавтоматов, в условиях дома, таких важных характеристик как время срабатывания, перегрузочные характеристики, ток короткого замыкания не получится. Так как для проверки этих параметров необходимо иметь специальные приборы и оборудование.

Отличие дифавтомата от УЗО

Для дома вполне достаточно проверить дифференциальный автомат на срабатывание и соответствие току утечки защиты, при котором автомат отключается и обеспечивает защиту от поражения электрическим током. Дифференциальный автомат отличается от устройства УЗО только наличием автоматического выключателя. То есть это тот же УЗО плюс автомат в одном корпусе. Поэтому все проверки на пригодность дифавтомата аналогичны тестированию УЗО.

Виды проверок дифавтомата

Существует несколько способов проверки защитных устройств на работоспособность, это:

  1. Проверка кнопкой «ТЕСТ», расположенной на корпусе прибора.
  2. Обычной батарейкой от 1,5 В до 9 В.
  3. Резистором, имитирующим нарушение сопротивления изоляции электропроводки и бытовых приборов.
  4. Простым постоянным магнитом.
  5. Специальным электронным устройством для проверки параметров дифференциального автомата и УЗО используемых в промышленности.

Перед приобретением устройства защиты нужно знать, какие задачи оно будет выполнять. Для противопожарных целей дифавтомат и УЗО выбираются с током утечки 300 мА. Если необходима защита от поражения электрическим током, используется устройство с током утечки 30 мА. В сырых и влажных ванных помещениях или банях нужна защита с током утечки 10 мА.

Проверка кнопкой «ТЕСТ»

Эта кнопка расположена на лицевой стороне дифференциального автомата. Перед проверкой работоспособности устройства его подключают к сети. При нажатии на кнопку «ТЕСТ» защита отключает сеть. Кнопка «ТЕСТ» имитирует ток утечки, как при нарушении целостности изоляции проводов.

Проверка кнопкой тест

Нажатием этой кнопки происходит закорачивание нулевого провода входной клеммы и фазового провода на выходе устройства, через резистор, рассчитанный на ток 30 мА (или другой ток утечки, указанный на автомате). Устройство защиты отключается и обеспечивает защитную функцию. Такую проверку можно делать без нагрузки. Дифференциальный автомат может быть электромеханическим или электрическим, главное правильно подключить его к сети.

Проверка батарейкой

Проверяются такие устройства батарейкой 1,5 В — 9 В с номиналом тока утечки 10 — 30 мА. Прибор с меньшей чувствительностью 100 — 300мА от батарейки не сработает. Устройство защиты с характеристикой А сработает от батарейки подключенный к выводам любой полярностью.

А для приборов с характеристикой АС батарейку подключают одной полярностью, если устройство не сработает нужно поменять полярность батарейки (минус к выходу прибора, а плюс ко входу). Таким способом проверяются только электромеханические УЗО.

Проверка тока утечки резистором

Проверяется ток утечки дифференциального автомата резистором подключенным одним концом ко входу нулевого провода, а другим к выходу фазной клеммы. Для УЗО с током утечки 10 мА, 30 мА, 100 мА и 300 мА резистор рассчитывается по формуле: R =U/I Приблизительное значение резисторов для разных токов утечки: 10мА -22 ком, 30мА -7,3ком,100мА – 2,2ком и 300мА — 733 ом.

При проверке на ток срабатывания один конец подключается к выходной клемме фазы, а второй к входной клемме нулевого провода. УЗО должно быть подключено к сети (нагрузка не обязательна). При таком подключении резистора должна сработать защита. Иногда дифференциальный автомат не срабатывает. Это объясняется некоторым разбросом номинала резисторов.

Наглядно ток утечки проверяют последовательным соединением переменного резистора (для тока утечки 30мА)10 ком с мультиметром со шкалой переменного тока на 100 мА. Резистор желательно брать многооборотный, для плавного изменения сопротивления.

Подключают резистор с мультиметром, подают сеть на дифференциальный автомат и плавным вращением ручки резистора от максимума, засекают ток, при котором отключиться защитное устройство. Далее замеряют сопротивление переменного резистора, оно должно быть приблизительно для тока утечки 30 мА — 7,3ком. Это способ измерения пригоден для электромагнитных и электронных устройств.

Тестируем защиту постоянным магнитом

Магнитом проверить можно только электромеханическое устройство защиты, электронное устройство не сработает.

Это объясняется тем, что когда магнит подносится к одному из боков УЗО, постоянное электромагнитное поле воздействует на дифференциальный трансформатор и вызывает перекос потенциалов на выходе автомата, защита отключается. У электронного вида устройств такого дифференциального трансформатора нет.

Проверяем работоспособность УЗО

Всего есть пять методов проверить работоспособность этой защиты и каждый из них доступен в домашних условиях:

  1. Использование кнопки предусмотренной конструкцией прибора.

Использование батарейки – она же, вырабатывающий напряжение гальванический элемент.

  • Подключение резистора – имитирует повышение сопротивления сети схожее с тем, которое возникает при нарушении целостности электросети.
  • Применение постоянного магнита.
  • При помощи специального целевого оборудования.

Каждый из предложенных методов имеет свои особенности, потому их стоит рассматривать по отдельности.

Штатная кнопка

Самый простой и быстрый метод проверить не только дифавтомат, но и обычное УЗО. На каждом из приборов есть кнопка «ТЕСТ» или «Т», для того чтобы ее нажать не нужно обладать особыми навыками либо специальными знаниями. Ее нажатие запускает реакцию имитирующую утечку в электросети. Сила тока, которая включается вместе с нажатием кнопки, соответствует номиналу, указанному на корпусе (чувствительности прибора).

Чем меньше значение, указанное возле кнопки тест, тем прибор чувствительнее. Это обязательно нужно учитывать при подборе устройства для конкретной электросети, ведь если устройство будет слишком чувствительным – постоянных отключений не избежать, а если ситуация будет обратной – может сгореть оборудование.

При нажатии на тестовую кнопку исправный прибор моментально разорвет электроцепь и вся сеть будет отключена, если после нажатия ничего не происходит – УЗО не функционирует, то есть, защиты от пробоев нет. Использование такого устройства категорически запрещено, ведь пользователь абсолютно не защищен от утечек тока.

Также стоит помнить, что в современных дифавтоматах стоит контроллер, который не даст прибору работать при отключенной электросети или разрыве питающих проводов (ноль или фаза не важно), потому проверять их нужно на рабочей электросети. При этом на проверку влияет лишь замкнутость электросети, а наличие либо отсутствие потребителей значения не имеют

Подобный вид защиты называется электромагнитным УЗО, он предназначен, чтобы защитить человека в любой ситуации, включая обрыв «нуля».

Батарейка

Этот способ хорош тем, что позволяет удостовериться в работоспособности УЗО прямо в магазине, не подключая его к сети. Для этого понадобится батарейка и проводки или скрепки, чтобы подключить ее к автомату.

Методом батарейки, проверяются только электромагнитные УЗО, они сейчас самые популярные, т.к. точные и надежные. Потому, проблем с выбором не будет.

Алгоритм проверки следующий:

батарейку подключаем так же, как и в любой прибор (минус к выходу, а плюс к входу);
нажимаем «Т», если прибор сработал — он исправен.

Таким методом можно проверять и трехфазные, и двухфазные приборы на 220 Вольт. Секрет в том, что работа УЗО основана на сравнении потенциалов на контактах. Потому если подключить даже простую батарейку, разница входного и исходящего потенциалов должна фиксироваться прибором.

Резистор

Данный метод требует от проверяющего не только наличия прибора, но и определенных знаний (умение считать сопротивление резистора). Для этого резистор подключают между заземлением и выводом розетки. Резистор в данном случае будет в роли пораженного током человека. Согласно закону Ома R = U/I. Напряжение в этой формуле равно 220 Вольтам, т.к. мы подключили один конец к розетке. Далее подключаем мультиметр к резистору и видим «ампераж» утечки тока. Пользуясь формулой (в качестве примера 10 mA: 220В/10mA = 22 кОм) настраиваем необходимое для теста значение Ом.

Также данный тест можно провести лампочкой, с подключенным диммером, вместо резистора.

Магнит

Данный метод также применим к отключенному дифавтомату, ведь не имеет ничего общего с электричеством. Если ввести однонаправленный магнит в магнитное поле электромагнитов отвечающих за взведение автомата, он отключится. Магнитное поле сымитирует резонанс, при котором прибор должен отключиться. К сожалению, у метода есть недостаток – им можно проверить только электромагнитное УЗО.

Специальный измеритель

Как только дифференциальные автоматы появились на рынке, за ними последовало появление специальных измерительных приборов. Они позволяют проверить не только работоспособность УЗО, но и всех остальных защит, отображают данные об утечке и времени срабатывания.

Приборы просты в использовании (нужно просто подключить в розетку), а точность исследования соизмерима с лабораторной экспертизой. Единственный минус — это цена на прибор, покупать такой для бытового использования нет смысла, а вот даже на небольшом предприятии, он будет достаточно выгодным приобретением.

Методы выполнения проверки

Эффективных методик контроля способности УЗО корректно работать существует достаточно много. Их можно использовать и дома. В качестве примера следует рассмотреть некоторые из них.

Контроль кнопкой «Тест»

Такой вариант отличается широкой распространенностью по причине высокой безопасности. Проверка таким способом предполагает нажимание кнопки тестирования, расположенной на панели прибора. Такие действия не требуют соответствующей квалификации, и используется обычным потребителем. На кнопке имеется надпись в виде большой буквы «Т». Ей можно имитировать случаи, связанные с утечкой тока, проще говоря, прохождение тока в обход прибора.

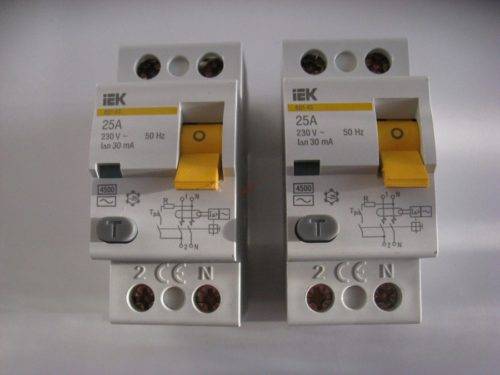

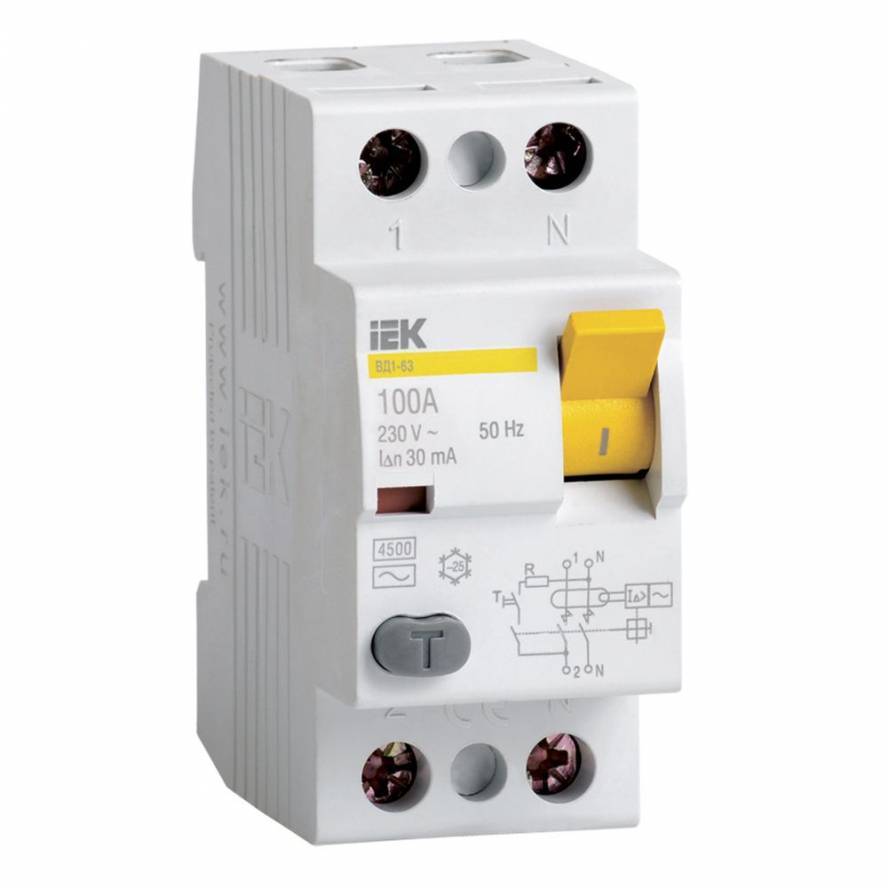

УЗО IEK на 25 А. Кнопка «Тест» здесь имется серого цвета и крупных размеров

Внутри УЗО расположен резистор с величиной сопротивления, равной номинальной величине токовой утечки. Его подбор выполняется в зависимости от предположения прохождения электротока не выше той величины, что имеет дифференциальный ток, на значение которого рассчитано само устройство.

При корректной работе устройства и соответствующем подключении, оно должно срабатывать и отключать электроэнергию. Наличие встроенного функционала имитирует реальную утечку тока и его реакция должна состоять в моментальном отключении.

Контрольная лампочка

Применяя подобный метод, возможно гарантированно удостовериться в том, то устройство надежно и работает корректно исправно. Сработка УЗО производится только при наличии токовых утечек. Использованием подручных приборов в виде обычной лампочки и добавочных сопротивлений создается имитация настоящей утечки элетротока.

Для выполнения проверки таким способом требуется подготовить такие инструменты:

  • проводки;
  • лампочку накаливания на 10-15 Вт;
  • патрон, в который помещается электролампа;
  • сопротивления в определенном количестве;
  • инструменты для монтажа электротехнических устройств.

Сначала следует рассчитать величину тока, проходящего через лампочку. Для этих целей существует нехитрое выражение I=P/U. Значение Р отражает мощность, а U характеризует напряжение в электросети. При проведении несложных арифметических расчетов становится понятно, что для 25-ваттной лампочки величина, связанная с нагружением дифференциальным током утечки составит 114 мА.

Схема подключения защитного прибора. Рабочий проводник нельзя соединять с защитным проводником

Такой способ определения является по своей сути приближенным. Следует заметить, что расчетная нагрузка рабочего тока на УЗО равна 30мА, а нагружается 114 мА.

При использовании лампочки на 10 Вт, величина сопротивления будет соответствовать величине 5350 Ом. Величина силы тока составит 43мА. Это слишком большая сила тока для УЗО, предназначенного для 30мА. Для нормального проведения теста ее придется уменьшить, выполнить это можно посредством добавки дополнительного сопротивления.

Согласно паспортным характеристикам сработка прибора произойдет при утечке тока силой 30 мА. Сработка произойдет и при меньшей его величине, которая составит 15 – 25 мА.

В качестве наглядного пособия можно сделать такое устройство, где по цепи 230 В течет ток 30 мА. Если воспользоваться известной формулой R=U/I, то сопротивление в сети составит 7700 Ом (7,7 кОм). Известно, что и сама лампа обладает определенным сопротивлением. Оно равняется 5,35 кОм. Не хватает 2,35 кОм.

Проверка УЗО с использованием контрольной лампы и добавления дополнительных сопротивлений

Проверка розеткой

Проверка УЗО посредством такой розетки отличается простотой и удобством.

Провод одним концом накладывается на фазу, а другой помещается на «ноль». Происходит срабатывание прибора, и электроэнергия отключается.

При отсутствии нуля проверить каждую розетку невозможно. Но состояние прибора можно проконтролировать там, где установлено УЗО, проще говоря, в самом электрическом щите. Одним концом провод соединяется с нулем, а второй с фазой.

Проверка УЗО. Испытание УЗО

Устройство защитного отключения (УЗО), выключатели дифференциального тока являются превентивным электрозащитным средством, которое в сочетании с современными средствами заземления обеспечивает высокий уровень электробезопасности при эксплуатации электроустановок. Проверка УЗО , также можно назватьиспытание УЗО , выполняется для определения работоспособности устройства и, как следствие, эффективности защиты от косвенного прикосновения.

После выполнения монтажа электроустановки перед сдачей в эксплуатацию, а также после капитального ремонта требуется выполнить пуско-наладочные работы, в том числе провести испытание УЗО

. Сроки испытаний определяет технический руководитель предприятия потребителя в соответствии с ПТЭЭП.

Испытание УЗО

состоит из 4-х несложных проверок, которые смогут подтвердить работоспособность устройства. Рассмотрим виды проверок: •проверка фиксации органа управления. Рукоятка должна чётко фиксироваться в обоих положениях («вкл.» и «откл.»); • проверка нажатием кнопки «Тест». УЗО должно срабатывать; • измерение отключающего дифференциального тока; • измерение времени срабатывания УЗО. Два последних рассмотрим подробнее далее в статье.

По каким нормативам выполняется проверка УЗО?

Проверка УЗО выполняется специалистами электролаборатории путём подключения измерительного прибора к электроустановке и определения требуемых величин. В первую очередь нужно руководствоваться указаниями завода-изготовителя. Это же требование написано в ПУЭ изд.7, п.1.8.37.

• Начинается испытание с многократного нажатия на кнопку Тест включённого в сеть устройства УЗО. Устройство, однозначно, должно сработать. Согласно ПТЭЭП прил.3, п.38.7, эта проверка должна производиться не реже 1 раза в квартал. К сожалению мало кто выполняет это простое требование.

• Отключающий дифференциальный ток, полученный при измерении, должен находиться в пределах от 50% до 100% от номинального отключающего диф. тока (как правило на УЗО с лицевой стороны пишут цифры с дополнением «мА » мелким почерком – это и есть номинальный отключающийся дифференциальный ток, или в народе – ток утечки). Если не верите, то посмотрите ГОСТ Р 51326.1-99 п.5.3.4.

• Каким должно быть время срабатывания УЗО? Здесь начинается самое интересное. Дело в том что ПУЭ и ПТЭЭП не дают прямых указаний по времени отключения УЗО и переводят стрелки на рекомендации завода-изготовителя. А, вот, ГОСТ Р 51326.1-99 приводит максимальное время отключения УЗО. Для УЗО общего типа оно составляет: • 300 мс для In (In – это номинальный отключающий дифференциальный ток); • 150 мс для 2In; • 40 мс для 5In; • 40 мс для тока до 500А (ток – большой, больше уже некуда). То есть максимальное время срабатывания УЗО равно 0,3 с

Обратите внимание, что нижняя граница срабатывания отсутствует

Как выполняется проверка УЗО?

Для того чтобы выполнить испытание УЗО , Вам нужно пригласить специалиста электролаборатории ООО «СЭМсервис». Он придет с новеньким измерительным прибором и выполнит все необходимые измерения. Проверка работы устройства защитного отключения выполняется специальным прибором EurotestXE 2,5 кВ MI 3102H CL прошедшим долгий путь поверок и все-таки признанным годным к эксплуатации. С помощью этого прибора также можно проводить испытания селективных УЗО (срабатывающих с временной задержкой). Метод проверки УЗО приблизительно описан в ГОСТ Р 50571.16-2007 приложения В под номером 1. Подробнее в этой статье мы рассматривать не будем, да и не надо.

Кто сделает проверку устройства УЗО?

Электроизмерительная лаборатория ООО «СЭМсервис» проведёт комплексные испытания электроустановок до 1000 В. Проверка УЗО стоит от 110 рублей за один автомат, два измерения. Результаты проверок оформляются протоколом«Испытание УЗО» . Срок выполнения – от 1-го дня. Измерения проводятся при температуре не ниже +5С и нормальной относительной влажности чистого воздуха. По интересующим вопросам Вы можете позвонить по телефону в Новосибирске: 299-52-41.

От автора

: Начальник нашей электролаборатории настоятельноне рекомендует покупать и устанавливать самые дешёвые китайские выключатели, в том числе фирмы IEK, в связи с их низким качеством и частыми отказами в работе в электроустановоках.

НОВОСТИ

10 Марта 2020

За 10 лет (с 2009-го по 2019 год) годовые технологические потери электроэнергии в сетях Курганской… Читать далее>>

10 Марта 2020

В 2020 году исполняется 100 лет плану ГОЭЛРО (ГОсударственному плану ЭЛектрификации РОссии), ставшему первым перспективным… Читать далее>>

10 Марта 2020

19 февраля, на телефон диспетчера Курганских городских электрических сетей поступил тревожный звонок: на опоре высоковольтной… Читать далее>>

10 Марта 2020

В преддверии летнего сезона энергетики напоминают садоводам и владельцам земельных участков: если по участку проходит… Читать далее>>

Проверка УЗО на срабатывание: как в домашних условиях проверить своими руками? (инструкция + видео)

Иногда автоматическая защита электрической цепи не срабатывает в необходимый момент, и это влечет за собой неприятные последствия. Из-за этого такие устройства тщательно проверяются в процессе изготовления. Но не стоит полагаться на честность производителей проверка УЗО в домашних условиях, в любом случае, необходима, поскольку только она гарантирует работоспособность изделия.

Но не все знают, как это делается, поскольку есть отличия от защитного автомата. Пользователи не особо, разбирающиеся в электричестве могут запутаться в нюансах – устраним этот пробел и разберемся в этом вопросе вместе.

Краткое содержимое статьи:

Как подключить УЗО?

Подключение УЗО может выполняться несколькими вариантами в зависимости от схемы электропроводки. Разберем самые популярные схемы установки и подключения УЗО и дадим несколько рекомендаций.

Вариант установки
Описание

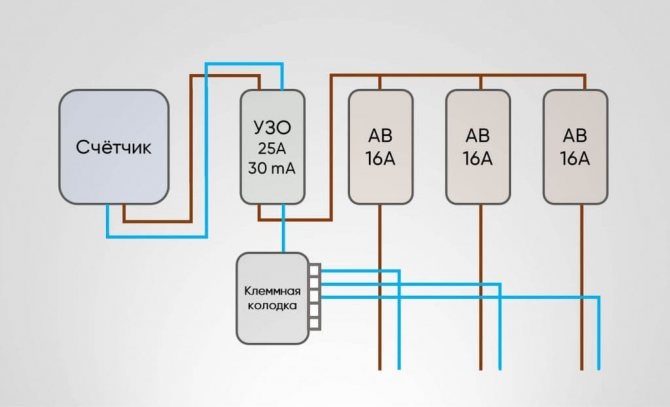

Установка одного общего УЗО на вводе

Устройство устанавливается после вводного автоматического выключателя и счетчика, но перед групповыми автоматами. Такой вариант установки является более экономичным. Однако у него есть существенный недостаток: если произойдет утечка тока на металлический предмет или ложное срабатывание самого УЗО в следствии неисправности его узлов, отключатся все потребители в доме.
Установка общего УЗО на вводе и на каждой отдельной группе
В этом случае УЗО размещается после счетчика. Далее на каждой групповой линии после автоматического выключателя устанавливаются дополнительные устройства, у которых значение отключающего тока будет в более низком диапазоне в зависимости от типа нагрузки и помещения. В этом случае при возникновении тока утечки отключится только одна группа, и можно легче и быстрее найти место возникшей неисправности. Данный вариант хоть и затратный, так как требует покупки и установки большого количества модулей УЗО и вместительного распределительного щита, он более оправдан с точки зрения обеспечения безопасности и функциональности электросистемы

Обратите внимание! Для каждого мощного электроприбора (варочной плиты, духового шкафа или бойлера) рекомендуется создавать индивидуальную линию с защитной автоматикой: автоматическим выключателем и УЗО. Также рекомендуется подключать УЗО отдельно на каждую зону дома (кухню, ванную, гараж, жилые комнаты) или на группу одинаковой по назначению нагрузки.

Последовательность установки автоматического выключателя и УЗО не имеет значения: подключенный прибор перед или после автомата будет одинаково защищать электрическую цепь от утечки тока. Однако на практике УЗО для каждой линии часто размещается все же после автомата, но это связано прежде всего с удобством монтажа.

Обратите внимание!

Некоторые пользователи вместо УЗО и автоматического выключателя устанавливают дифференциальный автомат как для защиты всей электросистемы, так и каждой линии. Однако у раздельной системы «УЗО+АВ» есть существенное преимущество: при выходе из строя одного из устройств заменить его будет гораздо дешевле.

При подключении к УЗО вводного фазного и нулевого провода необходимо использовать верхние клеммы устройства с соблюдением полярности. Нижние разъемы предназначены для вывода на потребителей. Если подключить их неправильно, то в устройстве будут происходить ложные срабатывания. При этом нулевые выходы каждого установленного УЗО нельзя соединять в один проводник. Для трехфазного УЗО применяются аналогичные правила, как для установки однофазных моделей (статья о том, как правильно выполнить монтаж распределительного щита и разместить в нём все модульные компоненты).

После выполнения монтажа требуется проверить УЗО на исправность. Для этого можно использовать его внутренний функционал. На корпусе изделия есть кнопка с буквой «Т», при нажатии которой УЗО протестирует срабатывание, то есть сымитирует условия утечки тока на линии. Если прибор отключился, то он исправен и готов к работе.

Причины срабатывания прибора

Причин отключения сети устройством защиты достаточно много, но только после их выявления можно полностью устранить неполадки. Причем найти проблемное место, чтобы избежать серьезных последствий, нужно постараться как можно скорее.

Утечка тока

Утечка в сети возникает чаще всего в случае наличия старой электропроводки. Со временем изоляция рассыхается и некоторые ее участки оголяются. Такая же проблема может возникнуть после замены старой проводки на новую, когда соединение было выполнено некачественно.

Перед тем, как забивать в стену гвоздь, чтобы повесить картину или светильник, обязательно следует выяснить расположение скрытой электропроводки

Третьей, достаточно часто встречающейся причиной, можно назвать  случайное повреждение скрытой проводки. Например, вбиванием в стену гвоздя.

Замыкание земли и нуля

Правилами ПУЭ запрещено совмещать нулевые проводники и заземление. Однако некоторые нерадивые мастера отклоняют существующие «табу» и делают все по своему, невзирая на то, что таким образом во много раз усиливается угроза поражения людей электричеством.

Неблагоприятные погодные условия

Погода может значительно влиять на работоспособность защитного устройства в том случае, когда распределительный щиток находится за пределами помещения, то есть на улице. Из-за появления мельчайших частиц воды внутри конструкции может происходить срабатывание прибора.

Если на улице мороз, аппарат защиты, наоборот, может не выполнять свои функции. Связано это с тем, что низкие температуры отрицательно влияют на микросхемы и могут полностью вывести их из строя.

Известны случаи отключения сети защитным устройством во время грозы. Молния способна усиливать даже очень незначительные утечки, присутствующие в доме.

Неправильная установка самого прибора

Такой казус, как ложное отключение, может периодически происходить ввиду неправильной установки защитного устройства. Поэтому самостоятельно заниматься монтажом желательно только после досконального изучения инструкции. Сюда же можно отнести и неправильный подбор характеристик при покупке.

Неполадки в бытовых электроприборах

Выход из строя шнура, при помощью которого бытовой электроприбор подключается к сети, вызывает мгновенное срабатывание защитного устройства. Это случается и при утечке тока из внутренних запчастей, например, ТЭНа водонагревателя или обмотки двигателя какого-либо из включенных приборов.

Повышенная влажность

Бывает, что после произведения монтажа скрытой проводки трассу замазывают шпаклевкой и сразу же пытаются проверить проделанную работу. В подобных случаях защитное устройство срабатывает по причине окружения проводов влажной замазкой.

Связано это со способностью воды провоцировать утечку через микроскопические трещины и другие дефекты изоляции. Если дождаться, когда шпаклевочный материал полностью просохнет и повторить манипуляцию, скорее всего, отключение не повторится.

Дополнительные рекомендации

В завершение обзора о структуре протокола испытания УЗО отметим, что таблицы с результатами технических замеров следует разрабатывать таким образом, чтобы в них были отображены не только фактические показания, но и их нормативные уровни.

При этом, крайне желательно, чтобы в таблице присутствовало поле «Вывод о соответствии нормативному документу», в котором чётко сформулировано заключении о работоспособности каждого протестированного узла.

Электротехническая лаборатория «Мега.ру» принимает заказы на все виды контрольных измерений, в том числе на стендовые и лабораторные испытания УЗО и дифавтоматов. Уточнить расценки и оформить заявку на выезд специалистов можно по телефонам, размещенным в разделе «Контакты».

Нормы и регламентирующие документы

В статье «Как выполняется тестирование УЗО в лабораторных условиях» мы уже приводили полный список стандартов, используемых для разработки методик проверки УЗО. Здесь же напомним, что эту документацию можно условно разбить на две группы:

  • терминология, базовые нормативы и рекомендуемые методы испытаний;
  • требования по организации процесса измерений.

В данном случае, нормативная информация изложена в стандартах:

  • ГОСТ Р 51326.1-99 (МЭК 61008-1-96) – для устройств контроля токов утечки без защиты от сверхтоков;
  • ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) – для устройств контроля токов утечки со встроенной защитой от сверхтоков (то есть, для дифференциальных автоматов).

Организационные аспекты испытаний, в том числе и требования к уровню квалификации персонала, рассмотрены в ГОСТ Р 50571.3-2009 (МЭК 60364-4-41:2005).

Как мы уже упоминали во введении, в стандартах рассмотрены все конструктивные параметры устройств, проверка которых в режиме лабораторных проверок обычно не производится.

Так, в пунктах 8.5-8.10 ГОСТ Р 51326.1-99, в числе прочих, перечислены следующие направления проверок:

  • стойкость к механическому удару и толчку;
  • теплостойкость;
  • устойчивость к аномальному нагреву и огню;
  • проверка стойкости маркировки;
  • контроль крутящего момента, с которым затянуты винтовые соединения.

Основная информация, на основании которой делаются экспертные заключения о результатах испытаний, опубликована в 9 разделе этого же стандарта.

Полный список испытаний приведен в заглавной таблице раздела.


Полный список испытаний

Но при разработке технологических карт для электролабораторий используют далеко не все перечисленные алгоритмы, а только те, которые непосредственно относятся к эксплуатационным характеристикам.

Чаще всего таковыми являются:

  • проверка защиты от поражения электрическим током;
  • контроль электроизоляционных свойств устройства;
  • тестирование функциональных характеристик;
  • контроль механической и коммутационной износостойкости.
  • тестирование механизма свободного расцепления;
  • проверка стабильности работы при возникновении кратковременных импульсов напряжения.

Отдельно отметим, что для электронных систем контроля, срабатывание которых зависит от наличия напряжения в контролируемой цепи, необходимо предусмотреть отдельный цикл проверки, отражающий поведение прибора при отсутствии напряжения (должно происходить автоматической отключение)

В ходе профилактических испытаний устройств защитного отключения основное внимание уделяется соответствию фактических время токовых характеристик их нормативным значениям

Источниками «эталонных» данных, с которыми сравниваются измеренные значения, являются перечисленные выше стандарты, а также эксплуатационная документация, поставляемая вместе с прибором.

Кроме этого, при измерениях ориентируются и на общие положения, сформулированные для данного класса приборов.

Так, базовое соотношение номинального тока утечки и номинального неотключающего тока должно быть таким, чтобы размыкание цепи гарантировано происходило при уровнях токов утечки не более 50% от рабочего значения In. То есть, если защитный диапазон УЗО равен 30 мА, то прибор считается исправным, если отключение осуществляется при токах утечки от 15 до 30 мА.

Второй важный параметр – время отключения, зависит от уровня коммутируемых токов и находится в диапазоне от 0.04 до 0.3 секунды.


Время отключения

Кроме электротехнических характеристик, существует ещё один важный параметр, часто игнорируемый при проведении испытаний. Это размеры зазоров между элементами контактных групп и токоведущими частями, проверка которых должна производиться в ходе визуального осмотра, также входящего в алгоритм тестирования.

Отклонение от этого размера легко не заметить, и в итоге это может привести к значительному росту токов утечки самого прибора и, как следствие, ухудшению его эксплуатационных показателей.

В пункте 8.1.3 ГОСТ Р 51326.1-99 приведена подробная таблица с описанием допустимых зазоров, но в общем случае можно ориентировать на правило: зазоры в разомкнутых контактных группах должны быть не менее 3 мм.

В завершение раздела о базовых нормативах, ещё раз подчеркнём, что действующие стандарты разработаны, в первую очередь, для сертификационных испытаний, поэтому циклы испытаний построены таким образом, что какой-то процент испытуемых устройств может прийти в негодность.

Очевидно, что для профилактических электроизмерительных проверок подобный подход неприемлем, и при разработке практических алгоритмов измерений следует учитывать не только общие цели тестирования, но и степень разрушающего воздействия измерительных сигналов.
