Как произвести расчет ветрогенератора: формулы + практический пример расчета

Как сделать расчет ветрогенератора

Методика расчета мощности ветроколеса ветрогенератора относительно точная и довольно простая.{amp}lt;p{amp}gt;

Ниже формула расчета мощности энергии ветра P=0.6*S*V^3, где

P- мощность Ватт

V^3- Скорость ветра в кубе м/с

r- радиус окружности в квадрате

К примеру если взять площадь винта 3кв.м. и посчитать мощность на ветре 10 м/с, то получится 0,6*3*10*10*10=1800ватт. Но это мощность ветрового потока, а винт заберет часть мощности, которая в теории может достигать 57%, но на практике для горизонтальных трехлопастных ветрогенераторов этот параметр 35-45%. А для вертикальных типа Савониус 15-25%.

Обратите внимание

Тогда в среднем для горизонтального трехлопастного винта коэффициент использования энергии ветра поставим 40% и посчитаем, 1800*0,4= 720 ватт. Винт заберет 720 ватт у ветра, но еще есть КПД генератора, который у генераторов на постоянных магнитах примерно 0,8 , а с электровозбуждением 0,6. Тогда 720*0,8=576 ватт.

Но на практике все может быть гораздо хуже, так-как генератор не во всех режимах работы имеет высокий КПД, так-же eсть потери в проводах, на диодном мосту, в контроллере, и в аккумуляторе. Поэтому можно скинуть смело еще 20% мощности и останется примерно 576-20%=640,8 ватт.

Обратите внимание

У вертикального ветрогенератора это параметр будет еще меньше так-как во-первых КИЭВ всего 20%, а так-же мультипликатор, КПД которого 70-90%.

Тогда изначальные из 1800 ватт мощности ветра лопасти отнимут 1800*0,2=360ватт. Минус КПД генератора 0,8 и мультипликатора 0,8 равно 360*0,8*0,8=230,4ватт.

И еще минус 20% на потери в проводах, диодном мосту, контроллере и АКБ., и останется 230,4-20%=183,6ватт.

Эту формулу можно встретить на многих форумах и сайтах по ветрогенераторам. Для проверки формулы я хочу сравнить реальные данные двух ветрогенераторов небольшой мощности с почти одинаковыми по площади винтами, но один горизонтальный, а второй вертикальный.

КИЭВ первого так-как лопасти сделаны на глазок наверно 0,3 , а второго вертикального вроде хорошо сделанного 0,2.

Теперь вычислим площадь винта ометаемую ветром, для первого это 1,76м, для второго вертикального 1,8м.

значит для горизонтального 0,6*1,76*10*10*10=1056*0,3*0,8-20%=202ватт.

значит для вертикального 0,6*1,8*10*10*10=1080*0,2*0,8-20%=138ватт.

Получились вот такие теоретические данные, но зная реальные становится становится понятно что КИЭВ обоих ветрогенераторов и КПД их генераторов далек от хороших показателей.

Важно

В таком случае для большинства самодельных генераторов, которые делаются на глазок без расчетов можно смело скидывать еще 50% и получить в итоге реальную ожидаемую мощность от ветроустановки с ветроколесом определенной площади.

Горизонтальный ветрогенератор мощностью 202ватт.-50%=101ватт, а реальных 90ватт.

Вертикальный ветрогенератор мощностью 138ватт.-50%=69ватт,а реальных 60ватт.

Уже продолжительное время интересуясь ветрогенераторами я сделал ( может и ошибочный) вывод что большинство самодельных ветроустановок далеки от заводских аналогов. Только лишь с применением точных расчетов можно добиться высокого КПД всей ветроустановки и это удается не многим.

Расчет мощности ветроколесаКак расчитать диаметр и мощность ветрогенератора, в принципе все достаточно просто.Формула для расчета ветроколеса, а так-же реальные примеры расчетов мощности.{amp}lt;p{amp}gt;

Потери

Не достаточно просто рассчитать по формуле мощность вашей установки. Всегда существуют потери, которые заберут до 70% мощности. Первые потери, с которыми вы столкнётесь – это коэффициент использования энергии ветра. Он равен примерно 0,6.

Далее потери будут на винте, который берёт от 40 до 50% мощности. Потери генератора составляют около 20%, а потери проводов – ещё 20%.

Все эти параметры нужно учесть при планировании ветроустановки. Здесь приведены примерные потери. Реальные величины вы можете узнать в описании тех элементов, которые будете использовать. Они обычно указаны производителем.

подсчет

2*5*12*3*100*0,5*0,006=10,8 вольт.

На 300бо/м получается почти 11 вольт. Если соединять фазы треугольником то напряжение будет 10,800вольт. Для звезды нужно напряжение фазы умножить на 1,7 получается 18вольт.

Как сделать правильный выбор?

Так на что же обратить внимание при выборе ВЭУ? Не стоит считать, что самый дорогой и импортный ветрогенератор будет самым лучшим. Исходить, в первую очередь, нужно не из цены, а из ваших потребностей. Перед тем, как сделать покупку, посчитайте, сколько электроэнергии вы планируете расходовать

Перед тем, как сделать покупку, посчитайте, сколько электроэнергии вы планируете расходовать.

Понятно, что выбирать нужно ту модель, которая способна вырабатывать нужное вам количество энергии. Однако будьте внимательны. Каждый ветрогенератор рассчитан на определенную скорость ветра. Это означает, что заявленную производителем мощность он способен выдавать именной при той скорости, которая указана в инструкции к нему.

Если максимальную мощность ВЭУ развивает при скорости ветра 10 -12 м/с, а в вашей местности средний показатель не превышает 4−5 м/с, то не стоит ожидать, что устройство будет вырабатывать заявленное количество электроэнергии. В итоге вы заплатите лишние деньги за то, чего не получите.

Мощность ветрогенератора находится в прямой зависимости от диаметра колеса, образованного лопастями. С погрешностью 20% ее можно рассчитать по формуле: квадрат диаметра помножить на куб средней скорости ветра и разделить полученное значение на 7000. То есть при диаметре колеса, равном двум метрам и средней скорости ветра в вашей местности 3 м/с вы получите около 0,015 кВт электроэнергии. Если же диаметр увеличить в два раза, то ветрогенератор при той же скорости ветра будет выдавать в 4 раза больше электроэнергии — 0,6 кВт. Таким образом, при прочих одинаковых характеристиках, более производителен ветряк с большим размером лопастей.

Не менее важно при выборе ветрогенератора обращать внимание на ёмкость аккумулятора. Если вы живете не в прибрежной зоне, то штиль в вашей местности — явление нередкое. В этом случае система будет работать именно от аккумулятора

В этом случае система будет работать именно от аккумулятора

А он имеет свойство разряжаться. Поэтому желательно, чтобы помимо него имелся резервный источник энергии

В этом случае система будет работать именно от аккумулятора. А он имеет свойство разряжаться. Поэтому желательно, чтобы помимо него имелся резервный источник энергии.

С этой целью можно приобрести установку сразу с солнечными батареями, или же подключить ветряк к сети. В этом случае он будет лишь компенсировать недостаток электроэнергии в случае необходимости.

Сколько же энергии нужно среднестатистической семье?

1. В городской квартире будет достаточно 0,5 кВт. Чтобы было понятнее, счетчик в этом случае будет показывать 360 кВт•ч.
2. Ветряк мощностью 5 кВт может обеспечить такое количество энергии даже в том случае, если скорость ветра невелика.
3. Если же в квартире постоянно работает какой-либо отопительный прибор, то тот же ветрогенератор сможет обеспечить его работу только при такой скорости ветра, которая возможна лишь у береговой линии.

Рабочие характеристики ветряка

КПД не является единственным качественным показателем работоспособности ветрогенератора. Примечателен факт, что для конечного пользователя сам по себе КПД не представляет практического интереса, поскольку он является слишком обобщенным понятием. Для владельца устройства гораздо интереснее более конкретные и адресные параметры:

• мощность
• производительность
• минимальная и максимальная скорость ветра
• тип ротора
• ремонтопригодность
• высота мачты

На практике может возникнуть интерес и к другим характеристикам установки, в зависимости от степени их влияния на состояние и результаты работы устройства. Для промышленных образцов, изготовленных на заводе, ознакомление с подробными техническими характеристиками не составляет труда — они все указаны в паспорте устройства.

Другое дело, если ветряк создан самостоятельно. Тогда опираться даже на расчетные данные нет смысла, поскольку на практике они могут не подтверждаться и значительным образом отличаться от проектных. Поэтому необходимо всячески тестировать вновь созданный ветрогенератор, испытывая и снимая показания на разных скоростях ветра, режимах работы и прочих условиях функционирования.

Как рассчитать правильно

На КПД ветрового генератора оказывает значительное влияние аэродинамические характеристики устанавливаемых на него лопастей, поэтому перед их изготовлением, производятся специальные расчеты. В результате проведения таких расчетов, изделия проверяются на соответствие полученных результатов требуемым параметрам и прочим требованиям, предъявляемым к ним.

Ветер оказывает воздействие на лопасти генератора и эта сила, или иными словами – напор, действует по направлению воздушного потока. В свою очередь, перпендикулярно к силе напора действует подъемная сила, именно которая и работает в ветровых генераторах с горизонтальной осью вращения (показано на ниже приведенной схеме).

При расчете геометрических размеров лопасти определяется ширина ее хорды и угол ее установки, на схеме β, на всей протяженности элемента устройства.

При проведении расчетов используется метод конечных элементов, суть которого заключается в том, что лопасть рассматривается как совокупность отдельных элементов, входящих в ее состав.

Сила напора ветровых потоков направлена против движения лопасти (на схеме названа «истинным ветром») и на диаграмме разложена на вектора — «скорость ветра» и «окружная скорость». Окружная скорость обеспечивает движение лопастей в плоскости вращения, при этом подъемная сила оказывает воздействие именно в этом направлении.

Сила напора и подъемная сила, определяют производительность ветрового генератора (формула приведена в разделе «Основные характеристики») и зависят от коэффициента подъемной силы, а также коэффициента лобового сопротивления. Кроме этого, данные коэффициенты, находятся в прямой зависимости от геометрического профиля лопасти и угла между линией ее хорды и направлением воздушного потока.

Линия хорды– самая длинная линия при рассмотрении ее сечения, от носка лопасти до ее задней кромки.

Угол между линией хорды и направлением воздушного потока (набегающий поток) называется углом атаки (угол α).

Коэффициенты подъемной силы и лобового сопротивления определены экспериментальным путем и занесены в специальные журналы (атласы). График зависимости подъемной силы от угла атаки (формы лопасти), выглядит следующим образом:

Наилучшие аэродинамические показатели имеют подобные элементы, обладающие углом α (углом атаки) равным значению – 5.

Еще одним важным параметром, при расположении элементов, является угол их установки (угол β), который определяется по формуле:

где:

R – радиус наружного круга вращения;

r – радиус вращения, без учета комля и и прикомлевой части;

Z – быстроходность кончика данного элемента устройства.

Ширина лопасти (размер «b») это также важный параметр, требующий соответствующего расчета

Наиболее важной частью является наружная, что обусловлено кольцом ветра и площадью охвата, с которым эта часть устройства работает

Расчет выполняется по формуле:

где:

R – наружный радиус вращения;

r – внутренний радиус вращения, без учета комля и и прикомлевой части;

Z – быстроходность кончика.

i – количество лопастей.

Из данной формулы видно, что:

• Ширина обратно пропорциональна внутреннему радиусу ее вращения, и что, в свою очередь говорит о том, что наиболее оптимальной формой, является форма треугольника;
• Ветровой генератор с малым количеством лопастей должен иметь более широкие лопасти;
• Увеличение быстроходности снижает их ширину.

Быстроходность с показателем «5», является наиболее оптимальной, что позволяет снизить потери установки при максимальном количестве лопастей. На приведенном ниже рисунке, указано, как количество однотипных элементов, установленных на ветровом генераторе, влияет на его быстроходность:

Высокая быстроходность позволяет увеличить КПД ветровых генераторов, при этом негативными факторами, при эксплуатации подобных устройств, будут:

• Повышенный уровень производимого шума;
• Вибрация, при использовании одной или двух лопастей;
• Повышенная эрозия кромок;
• Трудности старта при малых потоках ветра.

Для снижения уровня шума кончики лопастей делают заостренной формы, а для облегчения старта, основания изготавливаются несколько шире, чем размер «b».

Скорость ветра и мощность ветрогенератора

Скорость ветра, как физического явления, – одна из основных характеристик, отражающая природный процесс горизонтального переноса воздушных масс (потока воздуха) над поверхностью Земли.

Показатель, в большинстве, очень нестабильный, сильно зависит от множества факторов (например, от давления атмосферы, от вращения самой планеты, от разницы нагрева воздуха в разных местах, от теплоемкости поверхности на них), резко отличается по величине в разных регионах.

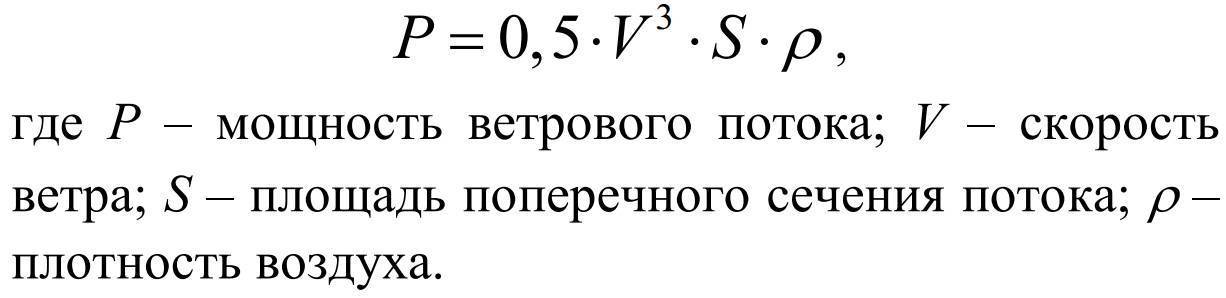

От скорости ветра зависит его энергия или мощность ветрового потока – показателя, который является важнейшим для расчета и выбора ветрогенераторов. Связь этих характеристик прямо пропорциональная и выражается формулой (1):

Nп = ρ*S*V³/2 (1),

где:

— Nп – мощность потока воздуха (Вт);

— V – скорость ветра (м/сек);

— ρ – плотность воздуха (кг/м³) (стандартное ее значение при температуре +15°С и давлении 760 мм ртутного столба 1,225 кг/м³);

— S – площадь «ометания» ротора (м²) (практически равна площади круга, который описывают при движении самые удаленные от оси вращения кромки лопастей ветрогенератора); она вычисляется по формуле (2):

S =π*d²/2 (2),

где:

— π = 3,1416;

— d – диаметр ветроколеса (м).

Из приведенных формул видно, что мощность (Nп) изменяется пропорционально кубу скорости (V) и квадрату диаметра (d) ветротурбины ветрогенератора. Это означает, что при увеличении скорости ветра или длины лопастей в 2 раза мощность (энергия) воздушного потока возрастет в 8 и 4 раза, соответственно.

Более визуально изложенная информация представлена в таблице:

Скорость ветра (м/сек)	2	3	4	5	10	14	18	20	25	50
Удельная мощность (Nп) воздушного потока (Вт/м²)	4,9	16,6	39,2	76,6	613	1682	3575	4904	7458	9578

Приведенные рассуждения и формулы являются чисто теоретическими. В действительности всю энергию ветрового потока, протекающего через ветровое колесо, преобразовать в механическую невозможно. Часть ее теряется на сопротивление ветротурбины движению частиц воздуха, часть на трение; значительная ее часть уходит с потоком далее, минуя ветрогенератор.

С учетом всего мощность ветрогенератора на валу ветротурбины можно рассчитать, используя формулу (3):

N = V³*d²*ξ/2080 (3),

где:

— N – мощность без учета потерь в подшипниках, передачах (кВт);

— V – скорость ветра (м/сек);

— d – диаметр ветроколеса (м);

— ξ – коэффициент использования энергии ветра (показывает какую часть мощности воздушного потока может превращать в механическую энергию конкретный ветрогенератор).

Величина коэффициента ξ зависит от конструкции ветродвигателя, качества изготовления и формы его крыльев, других факторов. Для быстроходных ветродвигателей, снабженных лопастями аэродинамического обтекаемого профиля значение коэффициента может составлять 0,42…0,46. У тихоходных агрегатов, оборудованных большим количеством лопастей, этот показатель находится в пределах 0,27…0,33.

Тепловая энергия земли

Тепло можно брать отовсюду – из грунта, воздуха, подземных источников и поверхностных вод. Для сбора низкотемпературного тепла, повышения его качеств и передачи потребителю применяются тепловые насосы. Использовать «тепло земли» можно для горячего водоснабжения, отопления и кондиционирования.

Известно несколько видов тепловых насосов:

• Грунтовые – они собирают тепло при помощи закопанного ниже уровня промерзания земли горизонтального коллектора или проложенного в вертикальной скважине теплового зонда. Мощные и дорогие установки способны обеспечить потребителя теплом зимой, но использовать их лучше только в качестве аварийного варианта.
• Водяные – по тому же принципу отбирают тепло у грунтовых вод или иных водоемов. Температура там обычно не опускается ниже 6°С. Водяные тепловые насосы сложны в монтаже, поскольку нужно бурить скважину и проводить регулярную очистку насоса.
• Воздушные – обычно используются в теплых широтах, вбирая в себя тепло из окружающего воздуха.

Тепловой насос – довольно сложный прибор, который в условиях крайне низких температур практически не применим.

Какие конструкции имеют наивысший КПД?

На сегодня наивысший КПД горизонтальных ветровых установок, обладающих большей эффективностью, чем вертикальные ветряки, равен 0,4. Для вертикальных устройств среднее значение считается равным 0,38, т.е. показатели близки и не находятся на большом удалении друг от друга. Периодически появляются сообщения о разработках устройств, КПД которых превышает существующие показатели в 2 или более раз, что весьма сомнительно и не подтверждается более ничем, кроме голословных утверждений журналистов, плохо представляющих себе предмет.

Тем не менее, устройства с заметно возросшей эффективностью существуют. Они созданы в разных конструкционных вариантах, есть горизонтальные или вертикальные установки с повышенной производительностью, мощностью, остальными параметрами. Большинство таких устройств являются маломощными комплексами, предназначенными для использования в отдаленных районах и обеспечивающие отдельные дома или участки.

Известны конструкции изобретателей Онипко, Третьякова и многих других конструкторов, имеющие оригинальные и элегантные варианты увеличения производительности и, соответственно, КПД. Большинство из них пока еще находятся в стадии разработки или подготовки к массовому производству, так как активная работа в этом направлении начата относительно недавно, еще не успела полностью реализоваться в виде промышленных изделий.

Способы увеличения КПД

Для того, чтобы увеличить КПД ветрогенератора, надо изменить в положительную сторону его рабочие или эксплуатационные характеристики. В первую очередь, надо повысить чувствительность крыльчатки к слабым и неустойчивым ветрам. Россия считается самой богатой ветровыми ресурсами страной, но это только из-за большой площади. Средние показатели в нашей стране относительно невысокие, скорости потока слабые или средние. Это вынуждает изыскивать пути повышении эффективности крыльчатки.

Одним из интересных предложений в этой области является «лепестковый парус», разработанный Евгением Цукановым. Он предложил идею создания своеобразной односторонней мембраны для воздушного потока, свободно пропускающей ветер в одну сторону и являющейся плотной непроницаемой преградой для потока обратного направления.

Согласно разработке Цуканова, полотно лопастей состоит из сетки, покрытой лепестками. Они прикреплены одной кромкой к сетке, свободно свисают вниз, частично перекрывая друг друга. При фронтальном направлении лепестки прижимаются к сетке, образуя непроницаемую поверхность, принимающую энергию ветра в полном объеме. Если направить поток с обратной стороны, лепестки под действием ветра поднимаются и пропускают воздух без сопротивления.

Этот вариант требует некоторых промышленных мероприятий, в частности, создании технологических линий по производству подобного полотна, но сама по себе идея весьма удачно позволяет устранить воздействие ветра на обратные стороны лопастей, что очень увеличит КПД вертикальных конструкций и позволит получить от них совершенно другие результаты.

Существуют и другие способы, например, использование диффузоров или защитных колпаков, отсекающих поток с противодействующих поверхностей. Все эти варианты конструкции имеют свои достоинства и недостатки, но, в целом, они намного эффективнее традиционных образцов, поэтому нуждаются в активной доработке, запуске в промышленное производство.

Перспективы и возможности ветрогенераторных установок

Ветроэнергетика переживает второе рождение. Из экзотических видов, применяемых в отдельных регионах планеты, где нет возможности применять другие способы производства электричества, ветроэнергетика становится полноценным видом добычи энергии.

Кроме того, весьма привлекателен сам источник. Потоки ветра обладают огромными запасами кинетической энергии, который никогда не иссякнет. В отличие от углеводородов или радиоактивных источников, ветер будет существовать всегда, пока на Земле есть атмосфера. Пользование таким источником абсолютно бесплатно, ограничивается только возможностями оборудования. Привлекательность источника, имеющего такие свойства, бесспорна и не требует никаких дополнительных аргументов.

Современные ветрогенераторы имеют достаточную производительность, чтобы обеспечивать большие количества потребителей. Такие страны, как Дания, Германия, США, Индия и Китай обладают крупными ветровыми электростанциями, играющими важную роль в энергообеспеченности этих стран.

Так, Китай имеет самую мощную на сегодня ВЭС, способную по производительности соперничать с гидроэлектростанциями, лидирующими среди всех разновидностей электростанций. Немного отстают индийские станции, имеющие несколько мощных станций с большим количеством ветроагрегатов.

Между тем активно ведутся разработки небольших установок, позволяющих снабжать энергией отдельные пункты, дома, экспедиционные отряды и т.д. Возможность автономного обеспечения энергией от устройства, перевозимого с собой или установленного рядом с домом, дает полную независимость от поставщиков энергии, роста тарифов и иных неудобств централизованного энергоснабжения.

Выбор материала

Для изготовления лопастей используются различные материалы, главными требованиями, предъявляемые к ним, являются следующие:

• Прочность – способность выдерживать постоянные нагрузки, обусловленные воздействием ветровых потоков;
• Малый вес – увеличивает срок службы узлов и механизмов аппарата (подшипники, растяжки и т.д.);
• Стойкость по отношению к атмосферным явлениям (осадки, солнечный свет, температура окружающего воздуха).

Всем, выше перечисленными требованиям, соответствуют: стекловолокно, композитные материалы, пластик и легкие металлы (алюминий, титан и прочие).

Выбор материала осуществляет производитель, в соответствии с экономической целесообразностью, наличием материала на соответствующем рынке, а также трудоемкости его обработки в процессе выполнения работ.

Рабочие характеристики ветряка

КПД не является единственным качественным показателем работоспособности ветрогенератора. Примечателен факт, что для конечного пользователя сам по себе КПД не представляет практического интереса, поскольку он является слишком обобщенным понятием. Для владельца устройства гораздо интереснее более конкретные и адресные параметры:

• мощность
• производительность
• минимальная и максимальная скорость ветра
• тип ротора
• ремонтопригодность
• высота мачты

На практике может возникнуть интерес и к другим характеристикам установки, в зависимости от степени их влияния на состояние и результаты работы устройства. Для промышленных образцов, изготовленных на заводе, ознакомление с подробными техническими характеристиками не составляет труда — они все указаны в паспорте устройства.

Другое дело, если ветряк создан самостоятельно. Тогда опираться даже на расчетные данные нет смысла, поскольку на практике они могут не подтверждаться и значительным образом отличаться от проектных. Поэтому необходимо всячески тестировать вновь созданный ветрогенератор, испытывая и снимая показания на разных скоростях ветра, режимах работы и прочих условиях функционирования.

Расчёт винтов ветряных установок

При конструировании ветряка обычно применяются два вида винтов:

1. Вращение в горизонтальной плоскости (крыльчатые).
2. Вращение в вертикальной плоскости (ротор Савониуса, ротор Дарье).

Конструкции винтов с вращением в любой из плоскостей можно рассчитать при помощи формулы:

Z= L*W/60/V

Для этой формулы: Z – степень быстроходности (тихоходности) винта; L – размер длины описываемой лопастями окружности; W – скорость (частота) вращения винта; V – скорость потока воздуха.

Такой выглядит конструкция винта под названием «Ротор Дарье». Этот вариант пропеллера считается эффективным при изготовлении ветрогенераторов небольшой мощности и размеров. Расчёт винта имеет некоторые особенности

Отталкиваясь от этой формулы, можно легко рассчитать число оборотов W – скорость вращения. А рабочее соотношение оборотов и скорости ветра можно найти в таблицах, которые доступны в сети. Например, для винта с двумя лопастями и Z=5, справедливо следующее соотношение:

Число лопастей	Степень быстроходности	Скорость ветра м/с
2	5	330

Также одним из важных показателей винта ветряка является шаг. Этот параметр можно определить, если воспользоваться формулой:

H=2πR* tg α

Здесь: 2π – константа (2*3.14); R – радиус, описываемый лопастью; tg α – угол сечения.

Расчет окупаемости ветрогенератора

Вложив в приобретение устройства сотни тысяч рублей, новый владелец вправе рассчитывать на его очевидную выгоду и окупаемость ветряка. Попробуем рассчитать цену киловатта электроэнергии на стандартной модели генератора мощностью 4-5 кВт.

При скорости ветра 4-5 м/с устройство даст около 350 кВт за месяц, или 4200 кВт за год. Срок службы генератора – около 25 лет, стоимость большинства моделей устройств – в пределах 280 000 рублей.

Делим стоимость на произведение годовой выработки и срока эксплуатации:

280 000 / 4200*25 = 2,666 рубля

Таким образом, стоимость киловатта энергии окупаемого ветрогенератора будет составлять чуть более 2,5 рубля. По сравнению с актуальным уровнем цен выгода есть, но она не так велика, как хотелось бы при использовании альтернативных источников энергии.

Приведенные выше расчеты дают другой результат, если скорость ветра составит около 7-8 м/с. В месяц ветрогенератор мощностью 6-7 кВт даст около 780 кВт или в год 9000 кВт.

При стоимости таких ветряков около 310 000 получим следующий результат:

310 000 / 9000*25 = 1,3722 рубляТакая стоимость – очевидная выгода, особенно для энергоемких объектов.

Выводы и полезное видео по теме

Как происходит анализ исходных данных и как применяются формулы, представлено на видео:

Пользоваться расчётными данными необходимо в любом случае. Будь то промышленная энергетическая установка или изготовленная под бытовые условия, расчёт каждого узла всегда несёт за собой максимум эффективности устройства и главное – безопасность эксплуатации. Зачастую предварительно выполненные расчёты определяют целесообразность реализации проекта, помогают установить, насколько затратным или экономным получается проект.

Пример расчета аксиального генератора

К примеру возьмем генератор состоящий из 12 полюсов на прямо-угольных магнитах размером 40*15*10мм. Имеющий 9 катушек намотанных проводом сечением 1мм по100 витков в каждой катушке, и 12 полюсов ротора. Исходя из этих параметров нам нужно получить напряжение холостого хода.

Для этого 2 умножаем на обороты генератора в секунду, пусть будет 5об/с (300об/м), Далее полученную сумму умножаем на количество полюсов генератора 12, и умножаем на количество катушек в одной фазе 3.

Полученную сумму умножаем на количество витков в одной катушке 100, и умножаем на магнитную индукцию в зазоре 0,5Тл, и умножаем на площадь поверхности магнита 0,0006м2, в итоге всех умножений должно получится напряжение генератора на заданных оборотах.
