Как подключить dvb t2 к старому телевизору: какие проблемы могут возникнуть

Как подключить цифровую телевизионную приставку к телевизору

Вам понадобится:

1. Антенна, которая принимает сигнал цифрового вещания. Антенну можно взять недорогую, например, Locus Зенит-20-AF, которая позволяет принимать сигнал в сложных условиях и на далёком расстоянии от телецентра. В антенне есть усилитель, которые питается через антенный кабель. В приставке есть функция «питание антенны», которую нужно будет активировать, а если в вашей приставке такой функции нет, то антенну, непосредственно, надо будет запитать через инжектор питания +5Вольт.
2. Цифровая приставка
3. Телевизор.

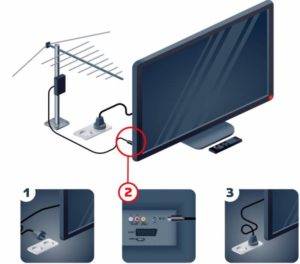

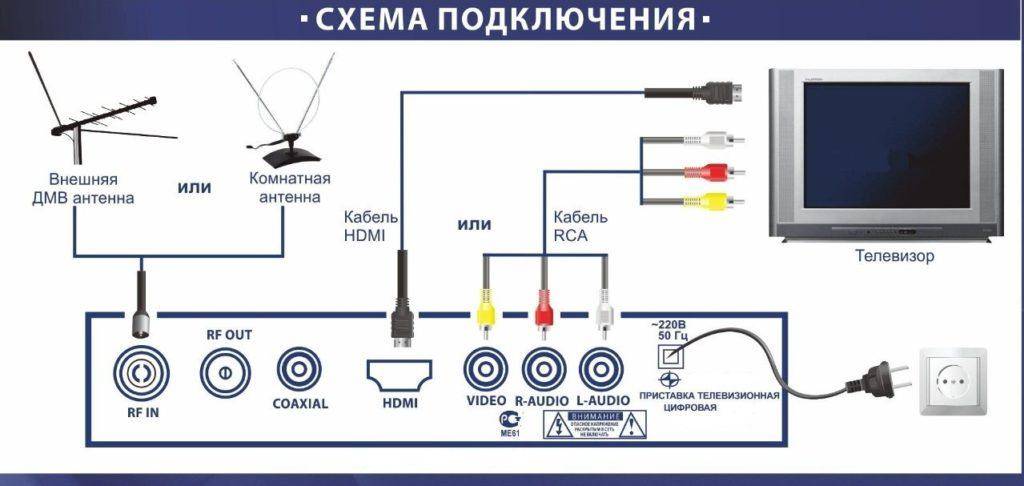

Принцип подключения приставки к телевизору:

1. Используя кабель, который был в комплекте, подключаем его к аналоговому выходу приставки. 3 других разъёма нам нужно подключить к аналоговому входу телевизора. Белый и красный разъёмы к аудио входам, а жёлтый к видео. Практически у каждого телевизора есть аналоговый вход. Если вы хотите использовать разъёмы, которые находится сбоку телевизора, для подключения другой аппаратуры, то можно использовать или провод высокого разрешения HDMI, разъём под который есть на каждом телевизоре и приставке, или использовать, так называемый, SCART проводник.
2. Далее нужно подключить антенну. Если вы купили антенну с коротким кабелем, например, уличную, то для того, чтобы сигнал был увереннее, вам понадобится дополнительный провод, которым вы сможете удлинить антенный кабель.
3. После того, как вы разобрались с кабелем, вам нужно подключить её к приставке в разъём, который находится с краю слева (AN IN). Главное не перепутать его с похожим разъёмом AN OUT.
4. Осталось подключить блок питания.
5. Включаем телевизор и приставку в сеть для того, чтобы произвести настройку.
6. При включении приставки загорелся цифровой дисплей, на котором будет показываться номер канала, а в выключенном состоянии здесь будет показываться текущее время. Если мы включаем приставку в первый раз, то на экране появится меню первоначальной установки, если мы выберем подменю «автопоиск», то начинается автоматический поиск каналов, и по завершении поиска все найденные каналы автоматически сохраняются в памяти приставки.
7. Но, если ваша антенна требует питание встроенного в него усилителя, то нам надо сначала включить питание антенны:
   1. Переходим в режим «меню», находим раздел «поиск» и в этом разделе включаем питание антенны (питание происходит через антенный кабель.
   2. В этом же разделе можно выбрать диапазон поиска каналов: цифровое телевидение или кабельные каналы, а также тип поиска каналов, открытые и кодированные каналы, режим автопоиск или ручной поиск.

1. Найдём канал с помощью автопоиска. В течении нескольких секунд приставка находит порядка 20-30 цифровых каналов.
2. Теперь можно наслаждаться просмотром программ в высоком качестве.

Необходимое оборудование

Для работы цифрового ТВ каждого формата требуется набор оборудования. Технология передачи цифры основана на кодировании и распространении сигнала. Следовательно, подключение цифрового ресивера к телевизору требуется, чтобы принять и декодировать.

В качестве приемника выступает разное оборудование в зависимости от формата вещания:

• Кабельное ТВ. Изображение поступает напрямую в сжатом формате. В этом случае вместо приемника нужен провод с высокой пропускной способностью, который выполняет транспортировку информации. Сигнал кодируется в формат DVB-C. Приемное оборудование находится в распоряжении провайдера, который отвечает за его обслуживание.
• Спутниковое ТВ. Самый ранний формат, который появился еще при аналоговом эфире и сегодня вещает также цифровые каналы (DVB-S). Спутниковое телевидение дает массу преимуществ вещателям, т.к. требует от них минимальной инфраструктуры для глобального распространения сигнала. В качестве приемника выступают спутниковые головки с рефлектором (тарелкой). Перед распространением сигнал кодируется в формат DVB-S2 (второе поколение).
• Эфирное ТВ (DVB-T). Современная альтернатива аналогового телевидения с работой по такому же принципу. Для приема пользователю нужна дециметровая антенна, которая способна принимать частоты цифрового эфирного и спутникового вещания (0.3 — 3 ГГц). В зависимости от удаленности антенны от ретранслятора может потребоваться антенный усилитель. Сигнал цифры эфирного вещания кодируется в формат DVB-T2, для декодирования которого используется цифровой ресивер.

Проблемы, которые могут возникнуть, и способы их решения

В процессе пользования ресивером вы можете столкнуться с рядом проблем, из-за которых вы не сможете настроить цифровое ТВ через приставку. Рассмотрим наиболее частые проблемы и методы их решения.

Полезно: После подключения приставки телевизор показывает черно белое изображение

Антенна, принимавшая аналоговый сигнал, плохо принимает цифровой

Скорее всего, вы пользовались старой комнатной антенной, которой для приёма аналогового сигнала вполне достаточно. Однако приём цифрового сигнала требует более высоких производительных мощностей. Лучший вариант решения данной проблемы – покупка новой антенны. Наиболее подходящим выбором будет внешняя антенна с усилителем, а ещё лучше – спутниковая.

Антенна не ловит или плохо ловит определённый канал

Причины возникновения такой проблемы, когда антенна не ловит один или несколько телеканалов, можно разделить на три вида:

• Аппаратные. Это может быть поломка, неверное подключение и т.д.;
• Программные. К ним относятся неправильная настройка телевизора или ресивера;
• Внешние. Это причины, не зависящие от пользователя – например, неподходящие климатические условия или плановые работы на телевышке.

Если у вас возникли аппаратные проблемы, отнесите антенну в ремонт или купите новую, если она не подлежит ремонту. В случае программных проблем перенастройте телевизор и ресивер ещё раз, внимательно ознакомившись с инструкцией.

Тюнер не принимает сигнал цифрового типа

Единственная причина такой ошибки – отсутствие поддержки DVB—T2на вашем тюнере. Вам следует приобрести новый. При покупке уточняйте, поддерживает ли ресивер данный стандарт.

Подробнее: Что делать, если не ловит цифровой сигнал

Перестал работать усилитель, хотя раньше работал

Если усилитель вашей антенны перестал работать, значит, либо на него перестало подаваться электропитание, либо он вышел из строя вследствие физических повреждений. В первом случае проверьте кабели питания – возможно, они неисправны. Во втором – замените усилитель. У разных усилителей разные характеристики, поэтому при замене вам нужен такой усилитель, который по характеристикам аналогичный прежнему.

Как настроить приставку на 20 каналов, если показывает только 10

Это проблема довольно часто возникает у пользователей цифровых тюнеров, и возникает она по следующим причинам:

• Плохое качество сигнала. Чтобы решить эту проблему, прочтите инструкцию из данной статьи, посвящённой калибровке;
• Плохие погодные условия. Штормовой ветер или гроза способны вызывать проблемы, связанные с подачей сигнала. Просто дождитесь, когда погода нормализуется;
• Отсутствие регистрации тюнера. Некоторые модели цифровых ресиверов требуют регистрации. Ознакомьтесь с задней панелью вашей приставки – на ней должен быть указан идентификационный номер и веб-сайт, на котором вы должны его ввести;
• Приставка долго была отключена. Если раньше у вас не было проблем с трансляцией телеканалов, то, возможно, причина кроется именно в этом. Подождите несколько часов, пока произойдёт синхронизация.

Подробнее читайте в нашей статье.

Как настроить цифровые каналы через приставку на даче

Вы можете испытывать проблемы с цифровым телевидением, если находитесь на дачном участке, отдалённом от города. Но приставка здесь ни при чём, да и процесс её настройки одинаков как для дачи, так и для города. Причина различных проблем кроется в отдалённости антенны от телевышек, которые обычно устанавливают в городской местности. Вам нужно лишь установить антенну на максимально близкое к ближайшей телевышке расстояние. Для их поиска воспользуйтесь сервисом https://карта.ртср.рф.

Теперь, когда вы знакомы с процессом установки и настройки тюнеров, это поможет вам избежать массы трудностей в будущем. Сам процесс не сложный, и если вы смогли подключить и настроить ресивер одной модели, то без проблем справитесь и с другим.

Last Updated on 14.05.2020 by artikus256

Типы подключений

Принцип подключения во многом зависит от доступных разъемов, причем как на тюнере, так и на телевизоре. Теперь определимся, как подключить ТВ приставку к своему телевизору, через основные разъемы:

RCA

Наиболее простой и доступный вариант подключения. Если диагональ ТВ не слишком большая, изображение будет достойного качества. В процессе подсоединения, потребуется тюльпаны вставлять в порты соответствующего цвета. Так, по желтому проводу подается видео, красный и белый отвечают за звук.

Так выглядит RCA кабель или “тюльпан”

SCART

Подобный интерфейс не частый гость на современных приставках. Встречается только на старых моделях. Для соединения с телевизором потребуется переходной шнур SCART на RCA.

Так выглядит переходник SCART на RCA

HDMI

Новейшая технология, доступная только на современных ТВ. Если позволяют устройства, то лучше всего применять данный разъем. Именно через него осуществляется трансляция наиболее качественного сигнала, что позволит наслаждаться идеальным изображением.

Так выглядит кабель HDMI

RF

С этими разъемами знакомы абсолютно все пользователи. На приставке их два, RF IN используется для приема закодированного сигнала, а через RF OUT организовывается подключение к телевизору. Подобный вариант может стать актуальным, если телевизор совсем старый.

Так выглядит антенный кабель RF IN — RF OUT

Разъем RF IN — RF OUT на приставке

Как подключить тюнер к старому телевизору

Подключение приставки цифрового телевидения к старому телевизору начинается с подготовки оборудования. Для выполнения работы вам потребуется:

Сам ТВ. Чем новее телевизор, тем проще его подключить к ресиверу. Тюнер. Задача устройства состоит в преобразовании сигнала и его передачи к ТВ-приемнику

Обратите внимание, что абы какой ресивер Вам не подойдет. Так что тщательно подойдите к вопросу выбора приставки для обычного телевизора

Антенна — устройство для приема телевизионного сигнала. Кабель с сопротивлением 75 ОМ. Необходим для подключения телевизора типа Березка, Рубин и т. д. RF-модулятор. Пригодится, когда необходимо подключить приставку к самому простому телевизору, работающему на ламповом принципе.

Также нужны дополнительные компоненты — F-разъемы на кабель, нож для зачистки, кусачки и другой инструмент.

Инструкция

Пошаговое подключение цифровой приставки к старому телевизору зависит типа применяемых разъемов. Рассмотрим несколько вариантов.

Как подключить через RCA

Во многих ТВ предусмотрены разъемы под «тюльпаны», которые легко распознать по цветовой расцветке. Входы обозначаются красным и белым цветом (для аудио), а также желтым (для видео). Этот тип разъема создан около 80 лет назад, поэтому многие устройства оборудованы RCA.

Перед тем как подключить старый телевизор к цифровой приставке, отключите все оборудование от питания. Далее сделайте следующие шаги:

• подключите RCA-разъемы в соответствующие гнезда (с учетом цвета);
• соедините кабель антенные к тюнеру;
• включите ТВ и переведите его режим на AV;
• настройте каналы на тюнере;
• сохраните их.

Как подключить через SCART

Установку цифровой приставки на старый телевизор можно выполнить с помощью SCART-разъема. Такие гнезда использовались многими производителями ресиверов и ТВ. Чтобы «запустить» оборудование, сделайте рассмотренные выше шаги с той разницей, что вместо RCA-кабеля используйте SCART. Как только вам удалось подключить ТВ приставку к старому телевизору, переходите в режим AV с помощью пульта и запустите поиск каналов. Подробнее на этом вопросе мы еще остановимся ниже.

Как подключить через антенный разъем

В некоторых ТВ-устройствах вообще нет никаких разъемов, кроме входа под антенну. В таком случае возникает дилемма — как подсоединить цифровую приставку к старому телевизору, ведь вариантов, по сути, нет. Единственное решение — преобразование AV-сигнала с тюнера в высокочастотный сигнал с последующей передачей на ТВ. Здесь потребуется ВЧ-модулятор.

Чтобы подключить телевизионную приставку к старому телевизору, соберите простую схему. Сделайте следующие шаги:

1. Подключите антенну к приставке.
2. Соедините ее с помощью кабеля-переходника к ВЧ-модулятору.
3. Подведите кабель от модулятора к ТВ.

В результате такого преобразования на ТВ-приемник поступит аналоговый ВЧ сигнал с цифровым набором каналов. Учтите, что качество картинки и аудио в случае применения ВЧ-модулятора будет хуже.

Альтернативные варианты

Многие сталкиваются с дилеммой, как подключить смарт или цифровую приставку к старому телевизору, если разъемы на оборудовании предусмотрены, но они разные. В таком случае можно пойти двумя путями — поменять ТВ / тюнер или задействовать переходники. Второй вариант более предпочтителен, ведь требует минимальных расходов. Здесь доступно несколько вариантов:

1. Применение RCA. Этот вариант подходит, если на приставке имеется только выход HDMI. Задача дополнительного оборудование состоит в том, чтобы разложить сигнал на несколько компонентов.
2. Использование HDMI-VGA. В Сети часто встречаются вопросы, можно ли подключить приставку к старому телевизору, если на тюнере имеется только разъем VGA. Это реально, если под рукой имеется специальный переходник. Минус в том, что аудио придется передавать по отдельному проводу. Но зато способ универсальный. С помощью HDMI можно и соединить приставку с ноутбуком.
3. SCART-S-Video. Это еще один вариант, требующий применения адаптера.

При подключении смарт приставки к старому телевизору помните, что многие такие устройства физически не могут воспроизводить качественный звук и картинку. Вот почему лучше по возможности купить новый ТВ.

Как перенастроить модели до 2011 года на прием цифры через приставку?

Владельцам телевизоров Филипс предложено два режима настройки:

1. Полная переустановка, при которой все настроенные каналы ранее удаляются, появляется список, где вверху расположены цифровые каналы, за ними – аналоговые. Такой режим выбирают при первичной настройке после покупки телевизора.
2. Обновление. Доступные каналы остаются, новые располагаются вслед за ними.

Важно! Подключение невозможно без дистанционного пульта управления, какой бы метод настройки не был выбран. Для подключения доступно два формата поиска – автоматический и ручной

Автоматически

1. Антенный кабель вставляется в соответствующее гнездо.
2. Включается телевизор.
3. На пульте дистанционного управления выбрать кнопку Home, в виде домика.
4. После перехода в главное меню, выбрать раздел конфигурация.
5. В открывшемся списке выбрать «Настройка каналов».
6. Запустить авто режим.
7. Выбрать страну. Для этого на задней крышке устройства в перечне государств, расположенных на специальной этикетке, указать одно из них. Если Россия отсутствует, выбирают Швейцарию, Финляндию или Германию.
8. После выбора региона становится доступным раздел «Цифровой режим». Для настройки кабельного телевидения выбирают «Кабель», для эфирных – кликают по разделу «Антенна».
9. Далее система предложит выбрать один из доступных способов поиска. Выбирают Автоматический, после завершения нажимают «Готово».

Внимание! Возможно, во время сканирования система попросит ввести пин-код. В этом случае набирают одну из стандартных комбинаций – четыре единицы, четыре ноля или «1234»

Вручную

В силу технических причин автонастройка в телевизорах Филипс, выпущенных до 2011 года дает сбой. Для поиска вручную действуют следующим образом:

1. подключить кабель цифрового вещания, включить телевизор;
2. на пульте нажать кнопку Home с изображением домика;
3. перейти в пункт конфигурация;
4. открыть окно установки;
5. в перечне разделов выбрать»Настройка каналов»;
6. установить ручной режим;
7. нажать кнопку «Начать»;
8. перейти в пункт «Цифровой режим»;
9. если используется приставка с антенной, нажать клавишу антенна, для кабельного телевидения выбрать кабель;
10. вернуться в предыдущее подменю и выбрать «Поиск»;
11. вручную ввести показания частоты, после нахождения внести показатель следующей;
12. действуют подобным образом до тех пор, пока не обнаружатся все каналы;
13. по завершении нажимают кнопку «ОК» для сохранения настроек.

Справка. Показатели значений частот берут на сайте поставщика цифровых услуг.

Как настроить каналы?

Процедура настройки состоит из двух этапов:

1. Нужно добиться приёма звука и изображения от ресивера на телевизор. Для этого телевизор после подключения переводится в режим приёма AV в порядке, предусмотренном производителем.
2. Нужно начать настройку приставки на приём эфирного телесигнала.

Настройка приёма может производиться:

• В автоматическом режиме. Для этого приставка переводится в режим «Меню», выбирается пункт «ТВ» ( «Каналы», «Антенна», или аналогичный) и активируется пункт «Автоматическая настройка» («Автопоиск» и т. д.). После того, как все каналы найдены (их должно быть не менее 20 штук – 2 мультиплекса по 10 каналов), остаётся их записать в памяти ресивера. После этого приставкой можно пользоваться.
• В ручном режиме. Если по каким-то причинам автопоиск не дал результатов, можно провести сканирование в ручном режиме. Для этого нужно указать частоту вещания того ретранслятора, на который направлена антенна, после чего вручную изменять её, повышая и понижая, пока не будет найден сигнал. Узнать частоту можно, например, на интерактивной карте РТРС.

Почему телевизор Филипс не находит цифровые каналы

У абонентов возникают проблемы с подключением, например, при автоматической или ручной настройке каналы не обнаруживаются. Их отсутствие во время поиска может быть по следующим причинам:

Помогает также смена шага сканирования частоты в настройках. Можно перейти в «Настройку каналов»

и проверить статус во вкладке«Цифровой канал», он должен быть включен. В противном случае можно:

Если проблема в оборудовании, то необходимо связаться с оператором, провайдером и сообщить о проблеме. Консультант переведет на мастера, который придет в удобное время для проверки работоспособности оборудования.

Антенна

Она используется для приема цифрового эфирного вещания от ретранслятора или другого раздатчика эфира. В редких случаях в качестве него выступает вещание.

На сегодняшний день существует три типа приемника, от которых зависит схема подключения цифровой приставки к телевизору:

• Антенна метрового диапазона. Стандартное телевизионное устройство для приема аналогового вещания. В ближайшие годы оно будет прекращено, а на смену придет цифровое вещание. С учетом того, что РТРС-ретрансляторы распространены не везде, а жителям отдаленных и малонаселенных районов доступно только 10 каналов, аналоговое вещание еще сохраняет спрос. Благодаря повсеместному распространению, аналоговое ТВ доступно в любой точке страны.
• Антенна дециметрового диапазона. Используется для приема цифровых каналов. По конструкции и размерам она схожа с антенной для приема аналогового вещания. С помощью нее можно принимать эфир в высоком разрешении абсолютно бесплатно. Однако цифровое ТВ появилось относительно недавно и пока не всем доступны все каналы. По этой причине для подключения цифрового приемника часто приходится покупать усилитель.
• Спутниковая тарелка. Ее можно устанавливать для приема цифрового DVB-S2 и аналогового сигнала. В отличие от эфирной антенны, спутниковое универсально, а для приема разных форматов вещания требуется только подключить к рефлектору новую головку (приемник), под который вещаются каналы. Спутниковое ТВ вещает на гигагерцовых частотах со спутника и согнал можно поймать в любой точке страны, т.е. оно доступно каждому независимо от окружающей инфраструктуры.

Какой из приемников и ресиверов лучше, это личный выбор пользователя. Если требуется много качественных каналов, в большом городе лучше выбрать эфирное наземное вещание, которое даст 20 бесплатных каналов. В небольших населенных пунктах лучше оставить эфирное телевидение, по крайней мере, пока не будет запущен второй мультиплекс. В наиболее отдаленных местах с серьезными проблемами приема сигнала универсальным вариантом станет установка спутниковой приставки и тарелки.

При подключении комнатного приемного устройства обязательно нужно купить усилитель. Направление установки не имеет значения, т.к. они принимают сигнал по всей горизонтальной плоскости (360°) независимо от направления.

Уличные антенны в основном однонаправленные и требуется выбрать правильно направление, при котором будет поступать сигнал от вышек, передающих вещания обоих мультиплексов. Также между антенной и ретранслятором не должно быть крупных сооружений и прочих преград. Для частного сектора рекомендуемая высота установки 10 метров от земли.

Спутниковая тарелка независимо от формата вещания или особенностей рельефа может принимать сигнал в любом месте. Передача сигнала проходит с мощным излучением на гигагерцовых частотах и он доходит до приемника независимо от погодных условий. Единственное требование к тарелке, это установка спутника в положении, выше горизонтального.

Как выбрать устройство для приема «цифры»?

Чтобы знать, как подобрать приемник, пользователю нужно учитывать следующее:

1. Для чего именно нужна приставка – для просмотра эфирного телевещания через антенну, для приёма кабельных каналов, для всего вместе? При желании сейчас можно найти даже устройства, которые способны работать одновременно с антенной, кабелем и спутниковой «тарелкой».
2. Какая антенна будет использоваться? Дело в том, что многие современные активные антенны могут получать питание по коаксиальному кабелю от телевизора или приставки. Если используется такое устройство, то лучше будет приобрести модель ресивера, способную подавать 5 вольт на антенный вход для питания усилителя.
3. Нужны ли дополнительные функции? Новые модели ресиверов могут не только декодировать цифровой сигнал, но и проигрывать аудио- и видеофайлы, вести запись телепередач, работать с беспроводными устройствами через Wi-Fi и т. д. Но при этом обычно чем больше функций – тем дороже приставка.
4. Как именно будет подключаться ресивер к телевизору? В мире существует много стандартов для передачи низкочастотного сигнала на аудио- и видеовход телевизора, поэтому нужно смотреть, есть ли соответствующие разъёмы у приставки и у телевизора. Самые же старые модели ТВ-приёмников и вовсе лишены низкочастотных входов – и для них потребуется либо ресивер с встроенным ВЧ-модулятором, либо отдельный модулятор (примерно такой же, какой использовался в 90-е годы для подключения к телевизору игровых приставок).

Назначение разъемов: что для чего нужно

Для подключения ТВ-приставки к телевизору требуется соединить соответствующими кабелями антенну, приставку и телеприемник. Для этой цели на каждом из устройств имеются соответствующие разъемы. Для настройки применяться могут различные стандарты, поэтому пользователь должен знать, куда какие штекеры нужно втыкать.

Стандартные разъемы

Каждая приставка имеет набор стандартных разъемов. Стандартными портами считаются:

• Вход для кабеля от антенны: Разъем для кабеля антенны предназначен для ее соединения с прибором, к нему подключается провод от распределительного щита общедомовой антенны или разводки кабельного телевидения.
• Вход для провода сетевого адаптера. Разъем для подключения провода блока питания применяется для подачи напряжения на устройство от бытовой электросети. В некоторых моделях ресиверов шнур для подключения к бытовой электросети делается несъемным.
• RCA-выход: применяется для передачи аудио- и видеосигнала через специальные штекеры, которые помечены разными цветами. Этот тип соединения применяется на большинстве старых телевизоров, но при его использовании невозможно получить телевизионную картинку высокого качества.
• HDMI: аудио- и видеовыход сигнала высокой четкости. Этот тип разъема рекомендуется применять на подавляющем количестве современных устройств для приема телекартинки.
• USB: применяется для подключения внешних носителей информации. Благодаря этому появляется возможность записи телевизионной передачи или просмотра видео- и аудиофайлов в форматах, поддерживаемых программным обеспечением приставки.

Редкие разъемы

На некоторых типах оборудования для декодирования “цифры” могут присутствовать редкие типы разъемов:

Фото разъёма	Описание
	VGA был разработан в конце 80-х гг. для подключения мониторов компьютеров, посредством этого разъема осуществляется передача сигнала на экран с DVD-проигрывателей. Этот разъем большинство производителей считают устаревшим и постепенно заменяют его на современных устройствах выходом HDMI. При использовании VGA требуется подключать передачу звукового сигнала по отдельному каналу.
	SCART – стандарт для техники, эксплуатируемой на территории Европейского Союза. Поэтому его можно часто встретить как на телевизорах, так и периферийных устройствах, которые к нему подключаются.
	S-video является старым разъемом, который применялся для передачи видеосигнала с видеоплееров и игровых приставок. Его использование дает возможность передавать сигнал высокого качества при стандартной четкости, а передача HD-изображения при таком подключении невозможна.
