Способы подключения ресивера к телевизору

Необходимое оборудование

Для просмотра цифрового вещания, в отличие от аналогового, понадобится ресивер, осуществляющий декодирование сигнала. Многие современные модели телевизоров (Филипс, Самсунг, Сони, Тошиба, LG, Panasonic и т.д.) оборудованы таким блоком. Чтобы убедиться в этом, следует обратиться к руководству пользователя, эта краткая инструкция прилагается к каждому изделию. Заодно проверьте, поддерживает ли встроенный тюнер формат DVB-T2, если нет — потребуется приобрести ресивер.

Ресивер Супра

В зависимости от набора функциональных возможностей, стоимость такого устройства может варьироваться в пределах 800 – 3000 рублей. Заметим, что многие провайдеры цифрового кабельного телевидения предоставляют подписчикам ресиверы в аренду.

Помимо этого, нам потребуется получить цифровой сигнал. В городах и крупных населенных пунктах с этим проблем не возникнет, достаточно обратиться к местным провайдерам. Жителям сельской местности понадобиться установить антенну дециметрового диапазона или спутниковую тарелку. Последнее предпочтительней, поскольку не факт, ваш дом находится в зоне покрытия ближайшего цифрового ретранслятора. Помимо этого вариант со спутниковой тарелкой дает более широкий выбор телевизионных каналов.

Зачем столько разъемов?

Конечно же, ресивер, располагающий удобным и простым интерфейсом с малым количеством разъемов, был бы совсем простым и удобным в использовании. Да и подключить его было бы проще простого. К примеру, наличие только одного современного интерфейса HDMI, передающего цифровой видео и аудио сигнал, используемый для всей современной техники, было бы более чем рационально. Но ведь не у всех в доме находятся последние модели телевизоров, есть и совсем «древние» изделия, с которыми их владельцы не хотят расставаться. Здесь схема подключения меняется, и нужны совсем иные разъемы, которые, о, ура – предусмотрены в приобретенном ресивере.

Конечно, есть множество нюансов, которые оказывают влияние на качество изображения. На него может влиять: качество исходного сигнала, который получил ресивер, и качество интерфейса устройства преобразовывающего полученный сигнал. Поэтому к выбору интерфейса ресивера нужно приступать основательно и выбирать наиболее оптимальный тип подключения.

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенные обозначения:

  1. Кабельное подключение – аббревиатура С на коробке.
  2. Наземный ресивер – буква Т.
  3. Спутниковый ресивер – S.

Триколор предлагает широкий спектр спутниковых устройств. Старый и новый ряд моделей соседствуют в магазинах, и выбор далеко не всегда в пользу последних. Дело в том, что разделения на «старый» и «новый» лишь формально, некоторые устройства выпускались не больше двух месяцев, уступая дорогу следующим поколениям. Между моделями существует значительная разница. К примеру, целый ряд интерфейсов, которые можно обнаружить на задней панели ресивера:

  1. HDMI кабель.
  2. Антенный высокочастотный выход.
  3. Тюльпан.
  4. Провод SCART

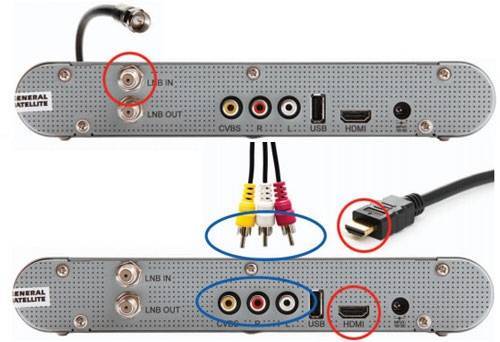

Схема подключения ресивера

Старому поколению приставок присущи антенный выход и SCART. В некоторых современных моделях имеется только HDMI. Прежде чем приобрести оборудование и подсоединить его к сети провайдера, следует сопоставить все «за» и «против», расспросить консультанта о скорости, с которой происходит включение устройства, а также о его технических характеристиках.

Все приборы провайдера являются преднастроенными и не требуют дополнительных манипуляций, однако сложности могут возникнуть в аппаратном плане, например, отсутствие необходимых переходников.

Процедуру подключения никак нельзя назвать сложной или запутанной: каких-то специфических знаний и инструментов здесь не требуется. Главное, следовать инструкции и не забывать о технике безопасности. Разберём, как подключить ресивер разными способами.

Для каких телевизоров подойдут цифровые приставки

Благодаря нововведению, каждый россиянин получает возможность смотреть бесплатно 20 цифровых каналов, что позволяет экономить и оплачивать доступ к Интернету. Единственным условием является наличие поддержки стандарта DVB-T2, необходимого для подключения телевизора к цифровому ТВ. Сегодня россияне используют телеприемники разных поколений: от морально устаревших моделей до ультрасовременных смарт-экранов с поддержкой качества изображения в формате 4К. Любой из них можно настроить на прием цифрового вещания.

Ультрасовременные панели, выпущенные после 2013 года, имеют встроенную поддержку DVB-T2

Для бесплатного просмотра 20 каналов в высоком качестве достаточно присоединить к нему приемную антенну (неважно, комнатную или наружную). Это значит, что отдельное оборудование в виде ресивера покупать не требуется.
Современные телевизоры с датой выпуска до 2013 года

У таких приемников встроенный модуль отсутствует, поэтому для настройки «цифры» необходимо приобрести специальную приставку.
Модели старого образца. Аналоговые ТВ однозначно не способны принимать и обрабатывать цифровой сигнал. Владельцам таких устройств кроме антенны также понадобится покупать ресивер.

Подключение приставки к старому телевизору

Можно смотреть цифру на старом оборудовании. Но оно не обеспечит должного качества картинки. Проще всего подключить цифровую приставку к старому телевизору через разъем для антенны. Одного покупного оборудование и кабелей недостаточно.

Надо самостоятельно изготовить штекера.

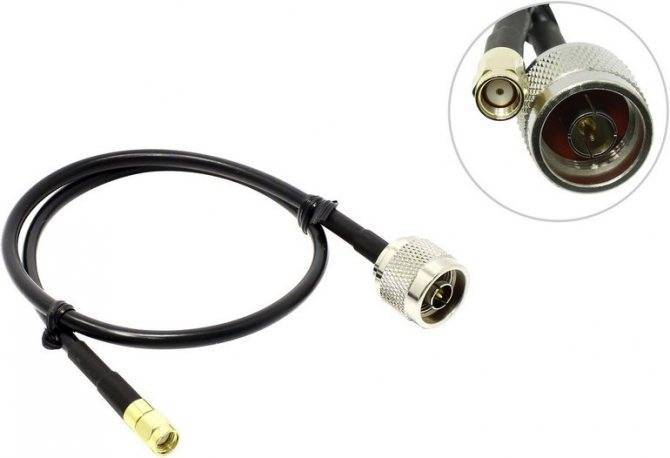

  1. Взять антенный провод необходимой длины.
  2. Припаять на обоих концах антенные штекеры.
  3. Подключаем к соответствующим гнездам на приставке и телеприемнике.

У некоторых провайдеров цифры, например у Триколора, оборудование выдается в аренду и подключается бесплатно специалистами фирмы. Они подсоединяют антенну через приставку кабелем SCART и USB.
На телевизорах с входами под воспроизведение аудио и видео используем их и подключаем кабеля сначала в гнезда телевизора, затем в разъемы приставки под RCA кабель. Используем L-audio и Video.

Соединяем гнездо под антенну с RF IN.
Возможно подключение цифрового телевидения без приставки. Это новые модели со встроенным ресивером и смарт-приставкой. Им для приема сигнала и его обработки нужна только антенна.
Второй случай – кабельное телевидение. Если провайдер перешел на цифру, то достаточно, чтобы телевизор поддерживал стандарт MPEG-2, MPEG-4, DVB-C и можно смотреть передачи цифрового телевидения.

Подключение через Wi-Fi-роутер

Такой формат синхронизации позволяет транслировать сигнал на мобильные гаджеты – планшеты, смартфоны и ноутбуки. Процедура подключения аналогична предыдущему способу, с той лишь разницей, что между приставками появляется посредник – Wi-Fi-роутер.

Синхронизация происходит также по UTP-кабелю. В качестве сервера выбираем имя роутера, а не приставку GS С5911. Для просмотра контента на мобильных устройствах потребуется установка фирменного софта – «Play.Триколор».

Подводя итог, следует заметить, что подключение ресивера к телевизору не составит труда, так как в комплекте всегда есть подробная пошаговая инструкция, к тому же, как отмечалось ранее, на сегодняшний день этот процесс максимально упрощен и автоматизирован.

Что делать, если на приставке нет нужных разъемов?

Как подключить приставку цифрового телевидения к старому телевизору когда тюнер не поддерживает формат. Вариантов решения проблемы несколько — купить новый ресивер или использовать переходник под нужный вход. Варианты используемых переходников:

  • в случае наличия в тюнере разъемов с HDMI используется переключатель на выходы тюльпан;
  • модели, выпущенные в начале 21 века, имеют разъем подключения VGA, проблема решается кабелем VGA — HDMI, для звука в таких случаях используется отдельный провод;
  • при конфликте Скарт используется адаптер с тремя тюльпанами.

Стоит помнить, что при использовании переходников и дополнительных адаптеров качество входящего сигнала может ухудшится.

Немного о цифровых приставках

Цифровая приставка для ТВ — это прямоугольное или квадратное устройство, к которому подключается антенна. Приставка уже в свою очередь подключается к телевизору с помощью кабеля. Таким образом, приставка (тюнер, декодер) выполняет роль посредника на пути сигнала от антенны к телевизору. Она преобразует цифровой сигнал в обычный, который уже телевизор распознаёт .

ТВ-приставка — небольшое устройство, которое преобразует цифровой сигнал от антенны, чтобы ТВ смог его распознать

Цена у девайса небольшая — можно приобрести качественную модель и за 1000 рублей

При покупке обращайте внимание на характеристики устройства — там должна стоять пометка DVB-T2

Принцип работы тюнеров

Исходя из типов сигнала передачи цифрового телевидения, выделяют три типа ресиверов: кабельный, эфирный, спутниковый.

Вне зависимости от вида, все тюнеры работают по одному принципу:

  1. Прием и усиление цифрового сигнала.
  2. Декодировка и преобразование в аналоговый сигнал через разъемы RCA, SCART, HDMI, тюльпаны.
  3. Воспроизведение мультимедиа с носителей и накопителей типа USB (опционно).
  4. Осуществление записи, остановки и отложенного просмотра (опционно).

Подключать ресивер к телевизору нужно именно для «переделки» цифрового в аналоговый сигнал без потери качества звука, изображения.

Особенности вещания цифрового ТВ

Аналоговое телевидение работает по стандартному протоколу DVB-C. Цифровое вещание передает сигнал тремя способами:

  • Спутниковое телевидение или DVB-S, S2;
  • Кабельное – DVB-C;
  • Эфирное вещание – DVB-

Оборудование для декодирования сигнала выбирается от его типа. Для телевизоров со встроенным ресивером Т2 не требуется вспомогательных устройств.

Каким ТВ не нужна приставка

Современные модели телевизоров оснащены встроенным или внешним тюнером типа Т2. Для таких вариантов дополнительная приставка не требуется. Проверить наличие такого оборудования в вашем телевизоре можно на официальном сайте производителя, например, зайти на сайт Samsung и набрать модель TV в соответствующем разделе.

Можно внимательно изучить паспорт к TV. В нем должна быть указана полная комплектация и тип входящих сигналов телевещания.

Смарт ТВ, работающее через подключение к Интернету, не требует ресиверов. Качество вещания в данном случае зависит от скорости передачи данных по сети и надежности соединения с ней.

Подключаемся с помощью DVI/D-SUB

Высоконадежные приставки, обладающие хорошей мощностью, используемые также и для Smart TV, имеют специальный видео адаптер. Благодаря ему сигналы передаются на высокой скорости, обеспечивается высококачественное звучание и картинка. В роли переходника может применяться провод для подсоединения стандартного монитора и системника ПК

Обратите внимание: для использования данного метода подсоединения тюнера к ТВ нужно выполнить проверку, чтобы в ТВ-устройстве было предусмотрено гнездо D-SUB. В противном случае придется искать дополнительный переходник, который может ухудшить качество трансляции

Как подключить тюнер к ТВ-приемнику Филипс

Аналоговое телевидение уходит в прошлое, так как на замену пришла новая технология, позволяющая получать картинку идеального качества. Для приема цифрового формата необходимо специальное оборудование для декодирования. Владельцам современных ТВ-приемников повезло больше, там данный модуль является встроенным.

Большинство приемников Philips, выпущенных до 2011 года, требуют подключения отдельной приставки для приема формата DVB-T2. Цифровые тюнеры отличаются между собой по техническим параметрам и функциональным возможностям. А способы подключения приставки для цифрового телевидения к телевизору Филипс особо не отличаются друг от друга. При подсоединении и настройке тюнера рекомендуется посмотреть, что входит в его стандартную комплектацию.

Подключение к ТВ-приемнику осуществляется посредством RCA или HDMI кабеля, хотя второй вариант предпочтительней. Разъемы для подсоединения находятся на тыльной стороне корпуса приставки.

Антенный вход чаще используется жителями сельской местности. Для приема цифры им потребуется приобрести дециметровую антенну, поскольку работающее в диапазоне МВ приемное устройство не подойдет.

Процесс пошагового подключения цифровой приставки к телевизору Филипс выглядит следующим образом:

Последний этап – это включение оборудования с помощью пульта ДУ.

Виды подключений приставки к ТВ

Подсоединить к ТВ цифровую приставку также просто, как и подключить спутниковый ресивер. Существует несколько способов подключения. Они отличаются используемым интерфейсом. Самые распространенные варианты:

  • «Тюльпаны»;
  • HDMI;
  • Кабель антенны.

Как подключать цифровую приставку к телевизору пользователю? Чтобы ответить на этот непростой вопрос, следует внимательно изучить все возможные способы.

RCA разъем – «тюльпаны»

Самый простой способ, который в большей степени подходит владельцам старых телевизоров. Новые модели не оснащаются таким интерфейсом. Разумеется, что если диагональ телевизора небольшая, то особой потери качества не будет заметно, но все-таки HDMI выдает картинку с большим разрешением – Full HD.

Чтобы подключить «тюльпан» RCA, соедините кабелем разъемы приборов. Кабель желтого цвета обеспечивает передачу видео, а белый и красный – звука. После этого необходимо подсоединить антенну к ресиверу. Для этого используйте разъем RF IN.

Как уже было отмечено ранее, далеко не все модели телевизоров оснащены «тюльпанами». Как очень старые модели, так и современные. Для последних используется HDMI, а для совсем устаревших моделей используйте вход SCART, его в народе называют «гребенка». Обычно в таких телевизорах он присутствует. Как подключать цифровое ТВ в этом случае? Для начала купите специальный переходник с RCA на SCART (на фото выше).

HDMI

Как было отмечено ранее, именно этот интерфейс способен передавать максимально чистый звук и изображение наивысшего качества. Например, разрешение картинки может достигать отметки в 1080 пикселей, а аудио сигнал транслируется на частоте – 192 кГц. Эти показатели эквивалентны наивысшим стандартам передачи медиконтента.

Если вы используете современный телевизор и ресивер, то схема подключения цифровой приставки по HDMI – оптимальное решение. Этот совет актуален и при подсоединении спутникового приемника. В результате, вы сможете просматривать любимые каналы в наилучшем качестве.

Кабель антенны

Такой метод подключения актуален в тех случаях, когда используется бюджетный приемник, который не оснащен другими интерфейсами. Антенну к приставке подсоединяем, вставляя кабель в порт RF IN, а кабель из RF OUT подключаем к ТВ. Прежде чем подключить ресивер, приобретите антенный шнур. После этого нужно запустить на ТВ поиск каналов, и на определенной частоте вы увидите изображение с приставки.

Рассматриваемый метод не способен обеспечить передачу изображения высокого качества, особенно если проводить параллели с интерфейсом HDMI. Однако зачастую этот вариант используется для подсоединения старых моделей телевизоров, поэтому разница будет не существенной.

К какой антенне подключать приставку? Это не имеет особого значения, можно использовать как наружное, так и комнатное устройство. О правилах выбора антенны сказано достаточно, возвращаться к данной теме не будем.

SCART

Этим интерфейсом преимущественно оснащены компактные тюнеры. По техническим характеристикам разъём ничем не уступает «тюльпанам». Настроить подключение можно с помощью кабеля RCA при условии наличия переходника на SCART. На телевизорах порт встречается редко, преимущественно им оборудованы старые модели.

Подключение цифровой приставки к телевизору

При выборе приставки перед покупкой убедитесь, что ваша модель не европейского происхождения, так как там для подключения и синхронизации обычно используются другие типы проводов и гнезд. Например, кабель типа 3RCA, имеющий по три разъема с каждой стороны, представлен в виде одного скомбинированного провода.

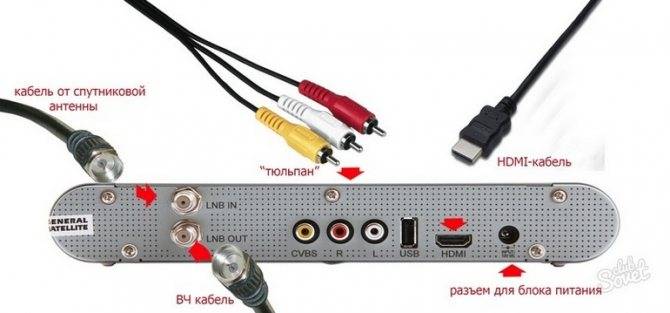

Обычно ресивер оснащен только стандартными портами сзади и несколькими дополнительными спереди:

  • «ANT IN/RF IN» гнездо для подсоединения внешней антенны;
  • «DC5V» вход для адаптера для подключения к сети (обычно на 5 V если нет встроенного в приемник блока питания);
  • «VIDEO» гнездо для подсоединения к телевизору;
  • «HD OUT/HDMI» вход для кабеля с разъемом HDMI;
  • «FUDIO L/R» используется для подсоединения стереофонического композитного аудиовыхода.
  • гнездо для подключения USB, обычно располагается спереди, позволяет использовать внешний носитель с файлами, которые можно просматривать и слушать.

Из дополнительных гнезд могут встречаться:

  • «ANT IN/RE OUT» гнездо для подключения второй антенны; используется для подсоединения другого ресивера или телевизора;
  • «SCART» типичное гнездо для приставок европейского происхождения.

Способы подключения ресивера к телевизору обычно отличаются в зависимости от года выпуска телеприемника. Существенная разница будет в наличии или отсутствии нужных вам портов выходов на панели телевизора. К условно новым моделям принято относить те, на панели которых есть выход HDMI, так как его стали добавлять относительно недавно. Остальные модели считаются старыми образцами.

Подключение через вход/выход HDMI считается приоритетным, так как в результате изображение идет более чистое и четкое. Такой кабель способен сразу передать и видео и аудио цифровые сигналы, не переводя их из аналоговых.

Он обычно не идет в комплекте и приобретается отдельно. Но он стоит недорого, универсален для всех моделей и бывает разной длины, что позволяет иметь больший простор при желании расположить приставку к телевизору там, где вам бы хотелось.

Чтобы подключить ресивер через кабель с выходами HDMI, нужно выполнить следующие действия последовательно.

  • И приставка, и телеприемник должны быть выключены из сети.
  • Оба устройства соединяются кабелем с выходами HDMI через специальные отверстия (длинные горизонтальные щели).
  • К приставке присоединяется антенна в соответствующее гнездо. Сама антенна должна располагаться там, где можно поймать хорошее качество сигнала «картинка» не сбивается. Если между вашим домой и ближайшей телевышкой располагается много преград, можно попробовать вывести антенну на крышу или внешнюю стену дома, а также попробовать специальные усилители для комнатных антенн.
  • Далее устройства нужно включить в сеть. Для подключения приставки используется входящий в комплекте адаптер.
  • Теперь нужно с помощью пульта от телевизора выбрать пункт «SOURCE» («Источники подключения») и найти вариант «HDMI».
  • Далее уже с помощью пульта от ресивера производится настройка каналов.

Как подключить приставку к старому телевизору

Для подключения приставки к старым моделям нужно использовать кабель с 3 разъемами RCA, который обычно называется «тюльпаном». Такой кабель часто идет уже в комплекте с приставкой.

Подключение проходит по тому же сценарию, что и описано в предыдущем пункте, только HDMI-кабель заменяется на 3RCA-кабель. Оба конца «тюльпана» имеют разноцветные разветвления, и при подключении нужно просто соединить устройства согласно цветам. Желтый провод отвечает за передачу видео, белый и красный за передачу звука из левого и правого динамиков соответственно.

Если в телеприемнике отсутствует гнездо для красного конца провода, а есть только желтое и белое, то красный провод просто остается неподключенным. Это встречается у телевизоров с одним динамиком.

Подсоединив всё согласно схеме, пультом дистанционного управления от телеприемника нажимаем кнопку «AV» и переходим к настройке вещания пультом от приставки.

Более подробно можно понять процесс присоединения приставки к телевизору, посмотрев следующее видео

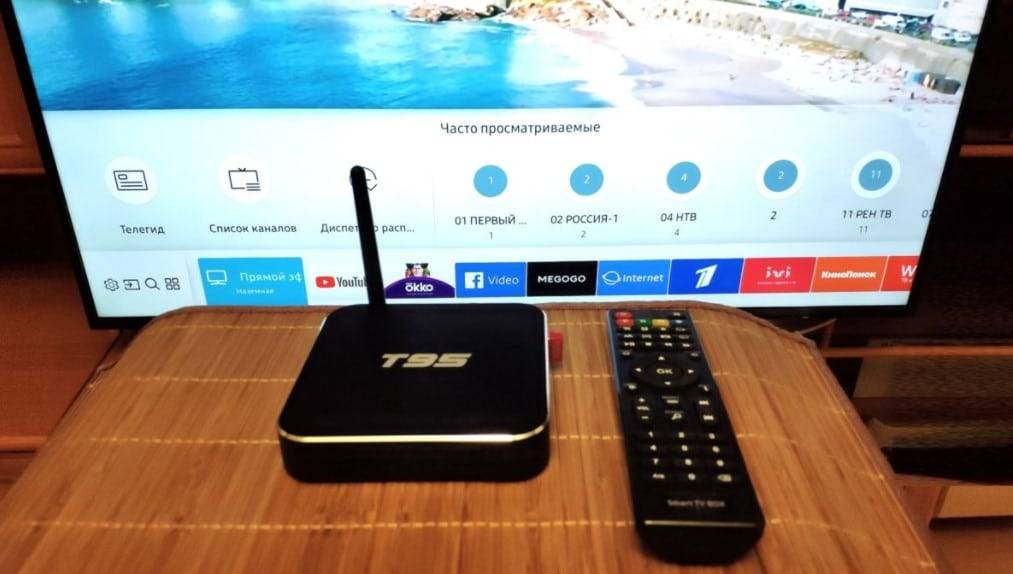

Что такое Smart ТВ приставка и зачем она нужна?

Речь идет об устройстве на базе Android, которое умеет выполнять различные процедуры обработки графических данных. Это своеобразная разновидность смартфона или планшета «заточенная» специально для работы с телевизором. По сути своей работы, больше напоминает системный блок компьютера, а телевизор – монитор. Обработанные данные в приставке поступают уже в готовом виде на ТВ, а он просто преобразует сигнал в изображение. Получается, что любой телевизор выполняет только отображение картинки, все остальное берет на себя приставка.

Еще одна простая аналогия – это Smart платформа телевизора, только внешняя. Может подключаться к любому ТВ. Более подробно можете прочитать в статье: «Что такое Smart TV приставка?».

Комплектация

Рассмотренные выше устройства при организации каждого формата цифрового телевидения требуются в полной комплектации. Из них самым дорогим комплектом является спутниковое телевидение, включающее ресивер, приемную головку (их может быть несколько) и рефлектор.

Универсальным оборудованием для любого формата цифрового ТВ остается приставка, у которой сразу несколько назначений:

  • Декодер. Расшифровка сигнала и передача изображения на телевизор как в mpeg-2, так и в mpeg-4 формате.
  • Приборная панель. С помощью ресивера выполняется включение цифрового ТВ и управления каналами, а также прием сигнала при использовании пульта.
  • Поддержка контента. Приставка используется для настройки телевидения и разблокировки платных каналов.

Разъёмы

Большинство моделей ТВ-приставок имеют большое количество разъёмов и интерфейсов. Конечно, было бы проще оснастить устройство одним универсальным выходом для удобства, но далеко не в каждом доме найдётся телевизор, к примеру, с современным HDMI-интерфейсом. Да, такой выход способен максимально корректно передавать видео- и аудиосигнал, но стоят подобные модели недёшево и не каждому по карману.

Некоторые всё ещё не могут расстаться с «древними» телевизорами, поэтому многие ТВ-приставки в угоду удобности обременены универсальностью. Тем не менее никак не будет лишним перед приобретением приставки уточнить наличие в ней того или иного разъёма/интерфейса для вашего телевизора. Также имейте это в виду перед тем, как подключить телевизор к ресиверу.

Настройка каналов Триколора

Если в комплекте есть смарт-карта, нужно установить её в приёмник. Только после подсоединения ресивера Триколора к телевизору можно включить его. При первичном включении ресивера Триколор ТВ на экране появится мастер настройки, где нужно выбрать язык, регион и оператора.

После этого появится окно, где будет отображаться состояние, сила и качества сигнала. Впоследствии можно будет посмотреть эти настройки, нажав на пульте приёмного устройства красную кнопку (f1) 2 раза (в зависимости от модели может быть разной).

Поворачивая антенну, нужно добиться максимальных значений параметров качества и силы (хотя бы более 70%).

После удовлетворительных результатов полученного сигнала крепёжные элементы нужно затянуть до надёжной фиксации тарелки.

Для возможности просмотра каналов нужно зарегистрироваться в качестве нового абонента. Эта процедура будет описана дальше. Но перед регистрацией должен быть доступен инфоканал Триколор ТВ, который является первым в списке каналов.

После завершения регистрации нужно выбрать в меню приставки «Поиск каналов». И дальше следовать подсказкам.

Многие современные марки телевизоров, например, Самсунг, Сони, LG, оснащаются встроенными тюнерами, которые освобождают пользователя от приобретения приставки. Достаточно вставить смарт-карту оператора спутниковой связи в САМ-модуль. САМ-модуль декодирует видеопоток и согласует его с телевизором.

В общем виде подключение будет выглядеть так:

  • Смарт-карта вставляется в САМ-модуль (слот CI);
  • Включается телевизор.

Теперь рассмотрим на примерах нескольких марок телевизоров.

  • В настройках ТВ выбирается тип антенны – спутниковая;
  • Выбирается спутник компании (в документации к антенне имеются эти данные);
  • Выставляются настройки: конвертер – одиночный, питание LNB – 10750, частота транспондера – обычно 12226 Мгц, но может быть и другая;
  • В настройке каналов включить автоматический поиск;
  • После удачного поиска каналов, в «Настройках звука цифрового ТВ» ставится параметр MPEG;
  • В настройках CI(САМ) нужно выбрать «Сброс до заводских настроек»;
  • Выключить телевизор;
  • Включить и оставить в рабочем состоянии до появления каналов (до 8 часов). Должна выполниться за это время активация услуг Триколора (об этом описано дальше).

  • Перед настройкой нужно выполнить сброс до заводских настроек. Заходим последовательно в «Поддержку», «Самодиагностику», «Сброс». Ввести 0000;
  • Теперь вставляется смарт-карта и выполняются такие же настройки, как и в ТВ LG. То есть, спутник, LNB, частота транспондера – те же;
  • Если нет нужного спутника, нужно выбрать User sat 1. Таким образом создадим его вручную. В настройках LNB выставляется частота 10750;
  • После этого нужно закрыть это меню, чтобы поле транспондера стало активным. Создаём новый транспондер. Вводим некоторую частоту (например, 12418) и скорость передачи 27500, а также полярность (горизонтальная, левая);
  • Нажать «Поиск». Появляется уровень сигнала, и будут найдены каналы;
  • Снова зайти в транспондер, но «Поиск сети» сделать включённым и нажать «Поиск», тогда будет выполнен поиск по всем частотам транспондера. И найдены все каналы.

Правда, закодированные каналы, на которые нет подписки, просмотреть будет нельзя.

Подключение ресивера к ТВ

Здесь всё зависит от штатных интерфейсов как на телевизоре, так и на самом ресивере. В фирменных магазинах провайдера можно найти приставки с разным набором портов

При покупке необходимо обязательно заострить на этом моменте особое внимание, чтобы не покупать адаптеры

HDMI

Это современный формат подключения. Хороший кабель с толковой оплёткой исключает какие-либо потери или преобразование сигнала. Контент на выходе получается с такой же развёрткой и битностью звука, каким уходит от провайдера. К тому же «Триколор» начинает потихоньку отказываться от устаревших кодеков МР2 и МР4, а их место занимает видео в высоком разрешении.

Для подключения достаточно вставить разъёмы на ресивере и телевизоре. Последний может комплектоваться несколькими выходами.Чаще всего они пронумерованы. После подключения необходимо выставить соответствующий источник сигнала в меню ТВ: порт HDMI 1, 2, 3 и т.д.

HDMI — оптимальный формат подключения ресивера к современному телевизору

Коаксиальный RF

Такими интерфейсами оснащалась техника 10-летней давности. Вещание организовано в аналоговом формате, поэтому качество картинки на выходе не самое лучшее. Максимум на что можно рассчитывать – это развертка в 360р. Подключаем кабель к телевизору и ресиверу. Выход маркируется как Cable/ANT. В меню ТВ выбираем источником сигнала RF-интерфейс.

Компонентное видео (RCA)

В народе RCA-интерфейс называют «тюльпанами». Среди прочих аналоговых форматов подключения компонентное считается самым эффективным. Максимальная развёртка составляет 1080р, чего более чем достаточно для большинства классических моделей ТВ.

Интерфейс разветвляется на три разноцветные жилы. Каждую нужно подключить к соответствующему выходу на телевизоре и ресивере. Набор портов на оборудование обозначается как ComponentVideo. Иногда вместо цветовой идёт буквенная маркировка: Pr, Pb и Y. В меню ТВ источником сигнала ставим RCA-порт.

Для старых телевизоров без HDMI лучше выбрать RCA

Композитное видео

Это универсальный аналоговый интерфейс, который можно увидеть практически на каждом телевизоре. По качеству изображения он немногим уступает «тюльпанам», но превосходит RF-видео. Максимальная развёртка изображения – 480р.

Для подключения используется порт Video– композитный миниджек, чем-то схожий с интерфейсом аудио: вставляем разъём до упора на ТВ и ресивере. В меню выставляем источник сигнала – AV.

S-Video

Интерфейс часто можно увидеть на игровых приставках и DVD-проигрывателях. Современные ресиверы и фирменная техника от «Триколор», в том числе, такими портами уже не оснащаются. S-Video предлагает картинку в высоком качестве, но для подключения оборудования понадобится дополнительный кабель.

Дело в том, что интерфейс передаёт только видеосигнал. То есть для организации звука необходимо подключить колонки или наушники (3,5 мм миниджек), что не очень удобно. Выбираем в меню источником сигнала S-Video.

Вот так выглядит порт S-Video

SCART

Это устаревший тип интерфейса, который почти не используется, а современные ресиверы ими не комплектуются. Порт передаёт как звук, так и картинку, причём в достойном качестве. Для подключения достаточно вставить разъём в соответствующие пазы. Последние имеют специфическую структуру, поэтому неправильная стыковка исключена. При подключении SCART телевизор сам определяет источник сигнала, поэтому настраивать что-то в меню, как правило, нет необходимости.

Форматы цифрового вещания в России

Для начала рассмотрим форматы, некоторые из которых популярны не только в нашей стране, но и за рубежом. Это DVB формат, включающий 3 способа передачи сигнала:

  • по кабелю;
  • через спутник;
  • эфирным путем.

Все способы позволяют не только передавать видеосигнал, но и предоставляют возможность просмотра телепрограммы, обновления Программного обеспечения и некоторые другие возможности.

Эфирное телевидение

Самым распространенным и одновременно востребованным является эфирное телевидение, когда сигнал передается без использования дополнительных средств, например, кабеля. Первым поколением цифрового формата стал DVB –Т. Уже позже его сменил DVB -Т2, который с и используется сейчас в России повсеместно. Нужно сказать, что первое поколение на территории нашей страны «не прижилось». Вернее сказать, не было необходимости в его использовании, так как государственная сеть цифрового вещания была построена в DVB -Т2, обеспечивающем высокую пропускную способность канала при одинаковых с DVB –Т частотах. Если есть оборудование, которое способно принимать DVB -Т2, то и с приемом DVB –Т проблем не возникнет.

Спутниковое телевидение

Такой формат также очень удобен. В нашей стране спутниковое телевидение практически всегда было цифровым, за исключением первых лет вещания НТВ плюс. Если говорить о Телекарте или Триколор ТВ, то формат этих мощных проектов был цифровым с самого начала по стандарту DVB-S. Лишь некоторое время спустя он был заменен на другой – DVB-S2, который с успехом используется до сих пор. Последний дает возможность передавать большее количество информации, подключать больше каналов при той же мощности спутников. Поэтому тот же Триколор сменил оборудование, установив такое, которое может поддерживать более прогрессивный формат.

Кабельное телевидение

Еще одна возможность получения цифрового сигнала – передача по кабелю.  Долгое время существовал только один формат DVB-C, так как необходимости в другой просто не было. Кабельные сети имеют достаточное количество частот для передачи множества каналов, и формат до сих пор успешно используется даже в Европе. Но в последнее время появился еще один более продвинутый – DVB-C-2.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
