Инструкция по регулировке доводчика двери: это надо знать

Изменяемые функции дверного доводчика

Подтянуть или изменить усилие можно самостоятельно. Чаще всего проводится регулировка нижеприведенных параметров:

  1. Скорость закрывания. Она выбирается в зависимости от условий эксплуатации двери.
  2. Максимальное открытое положение. Этот параметр также может регулироваться в большом диапазоне.
  3. Положение промежуточного хода.

Регулировка скорости закрывания дверного полотна

Чаще всего проводится корректировка скорости закрывания двери. Медленное закрытие двери может стать причиной попадания большого количества холодного воздуха в помещение. Особенности проводимой процедуры заключаются в следующем:

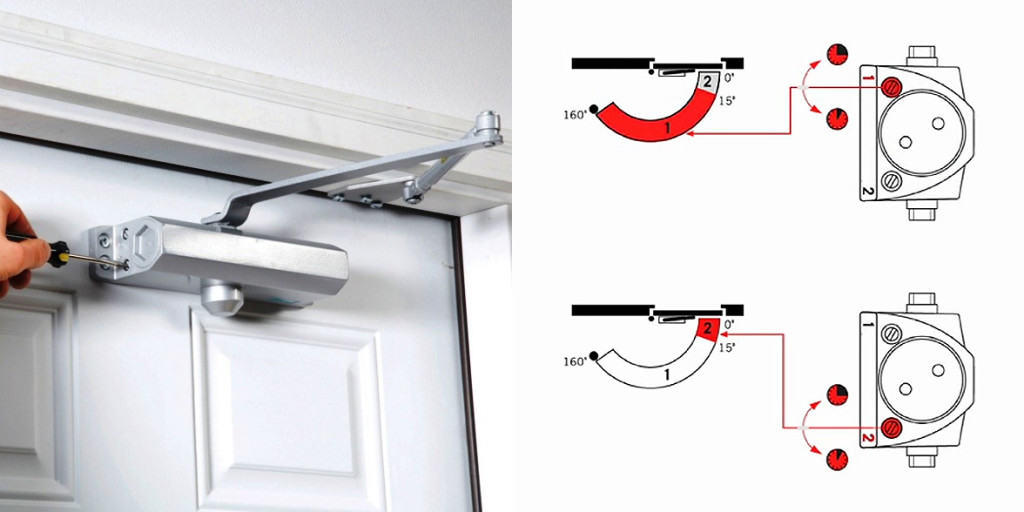

  1. Чаще всего устанавливается два регулировочных винта, один из них применяется для изменения скорости перемещения дверного полотна.
  2. Корректировка степени натяжения пружины позволяет изменять скорость перемещения двери. Регулировка предусматривает поворот винта по или против часовой стрелки.

Для изменения рассматриваемого параметра достаточно сделать всего один оборот. Больше не рекомендуется, так как это может стать причиной вытекания смазывающей жидкости.

Регулирование режима “Дохлоп”

Подобный режим требуется для того, чтобы сработал запорный элемент. Среди его особенностей выделяют следующее:

  1. Режим позволяет плавно закрыть двери, оставляя небольшой зазор для полного захлопывания.
  2. Дохлоп обеспечивает плотное прилегание дверного полотна к раме. Практически все двери имеют уплотнительные резинки, которые нужны для исключения вероятности попадания холодного воздуха и мусора в помещение.
  3. Для регулировки рассматриваемого параметра проводится изменение положения второго винта.

При правильном выставлении параметра дверь плавно доходит до конца, когда остается 15 градусов, полотно останавливается и происходит быстрое перемещение. Винт регулирует также скорость движения.

Функция “Открытое положение”

В некоторых случаях дверь должна задерживаться в открытом положении. Особенности подобной процедуры заключаются в следующем:

  1. Многие механизмы снабжаются функцией Hold Open.
  2. Регулировка предусматривает открытие полотна до положения 90 градусов, после чего затягивается фиксатор.
  3. За счет подобной настройки можно сделать так, чтобы дверь была открыта при достижении требуемого градуса. В некотором положении срабатывает фиксатор, который может держать полотно на протяжении длительного периода.

Для закрытия двери нужно немного потянуть ее на себя. Небольшое усилие приведет к тому, что фиксатор сместится.

Настройка промежуточного хода

Промежуточный ход может регулироваться при помощи третьего винта. Регулировка проводится следующим образом:

  1. Дверь открывается на требуемый угол.
  2. Выполняется поворот винта.

Работа с винтами

Регулировка в большинстве случаев предусматривает работу с винтами. Этот момент определяет то, что необходимости в разборе конструкции и замене основных элементов нет

Работу с винтами нужно проводить осторожно:

  1. Слишком сильная нагрузка становится причиной повреждения внутреннего механизма.
  2. Много витков приводят к снижению степени герметичности, есть вероятность вытекания жидкости.
  3. Для работы с винтом требуются плоскогубцы. В некоторых случаях в комплект поставки включается специальный ключ.

Иногда элемент скрыт под заглушками, за счет чего обеспечивается высокая степень защиты от воздействия окружающей среды.

Процесс регулировки доводчика

Регулировка доводчика двери своими руками – процесс достаточно простой даже для людей, не отличающихся особыми инженерными способностями, чего не скажешь про ремонт механизма, который не всегда возможен.

На эту тему можно посмотреть видео в статье, воспользоваться инструкцией производителя или рекомендациями из этой статьи, но не стоит регулировать механизм интуитивно.

Если в результате ваших манипуляций из дверного доводчика начнет прокапывать масло, то его ремонт уже невозможен – устройство придется заменить.

Итак, как отрегулировать доводчик двери? Снимите крышку с механизма и поищите регулировочный клапан. Для этого сверьтесь со схемой в инструкции.

Поворачивая регулировочный клапан против часовой стрелки, вы сможете замедлить закрывание, чтобы процесс ускорить, крутить нужно по часовой стрелке. Более дорогие модели доводчиков имеют два и даже три таких клапана.

Они делят процесс закрывания на два или три этапа, и в каждом диапазоне скорость можно отдельно отрегулировать.

Усилия для открывания можно задать с помощью регулировки дверного доводчика.

Поворот регулировочной гайки против часовой стрелки облегчает процесс, а при ее повороте по часовой стрелке, чтобы войти, придется приложить большее усилие.

Регулировку доводчика необходимо использовать для профилактического осмотра механизма – не протекает ли где масло.

Протечки случаются чаще зимой из-за повреждений корпуса, которые привели к его разгерметизации.

Такая поломка превращает доводчик в обычную пружину – он перестает выполнять свои функции и только громко хлопает дверьми.

Если вовремя обнаружить повреждения на корпусе, то можно выполнить ремонт и загерметизировать их, чтобы продлить доводчику жизнь.

Но если момент упущен и дыра слишком велика, то не остается других вариантов, кроме покупки нового устройства.

При регулировке доводчика можно настроить как функцию задержки закрывания, так и полной остановки. Задержку обеспечивает тугое закручивание предназначенного для этого фиксатора.

Закручивать его нужно, открыв дверь на 90 – 100 градусов – положение, в котором будет выполняться задержка закрывания.

Как правило, если проходит один человек, то ему не нужно так широко распахивать двери, и функция не будет срабатывать без надобности.

Функция hold-open держит дверь открытой до тех пор, пока вы не сделаете закрывательное движение, которое снимет фиксацию.

По тому же принципу, что и при задержке открывания, функция не будет срабатывать, если открыть дверь недостаточно широко.

Если регулировку выполнять дважды в год (на входе с улицы четырежды), то это продлит срок действия механизма.

Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.

При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.

Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90o  к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Устранение возможных неисправностей

Ремонт доводчика двери своими руками выполнить несложно.

При возникновении дефектов штанги осуществляют такие действия:

  • При наличии ржавчины делают антикоррозионную зачистку и обрабатывают специальной защитной смазкой.
  • При возникновении мелкой трещины, надлома пользуются методом сварки, после чего сварные швы шлифуются до ровного состояния без шлаковых включений, наплывов, образований.
  • Искривления или изгибы аккуратно выравнивают с помощью молота так, чтобы под действием усилия рычаг не лопнул.

При нарушениях скорости движения дверей выполняют регулировку устройства.

Как отремонтировать

Для ремонта поломок в устройстве доводчика необходимы следующие инструменты:

  1. шуруповерт;
  2. ключи;
  3. плоскогубцы;
  4. отвертка.

Если выявлены сложные дефекты, для их исправления необходимо наличие молотка, сварочного аппарата.

Процедура осуществления ремонтных работ сводится к следующему:

  • Внимательно осмотрите корпус доводчика. В корпусе, заполненном маслом, не должно быть течи.
  • Проверьте надежность крепежных винтов. Если деталь находится в туго затянутом или ослабленном состоянии, подкрутите ее до необходимого уровня.
  • Осмотрите дверной блок, место крепления и соприкосновения с коробом на наличие трещин, вмятин, которые ведут к перекосу конструкции.
  • Проверьте работу рычагов доводчика.
  • Отрегулируйте скорость закрывания и открытия дверей, дохлопа, максимальный угол распахивания.
  • При выявлении повреждений отремонтируйте деталь.
  • После процедуры установите доводчик на место.

Если дефект невозможно исправить самостоятельно, такая ситуация решается заменой доводчика.

Инструкция по регулировке

Для регулировки доводчика двери необходимо серьезное внимание. Периодическая регулировка доводчика двери обеспечивает нормальное функционирование двери

Связано это с тем, что такой узел используется в условиях больших нагрузок.

В те времена, когда о доводчике еще никто не знал, для автоматического закрывания использовалась самая обычная пружина из металла

Хлопки двери, которые появлялись при каждом движении неосторожно отпущенной двери, содрогали жителей домов

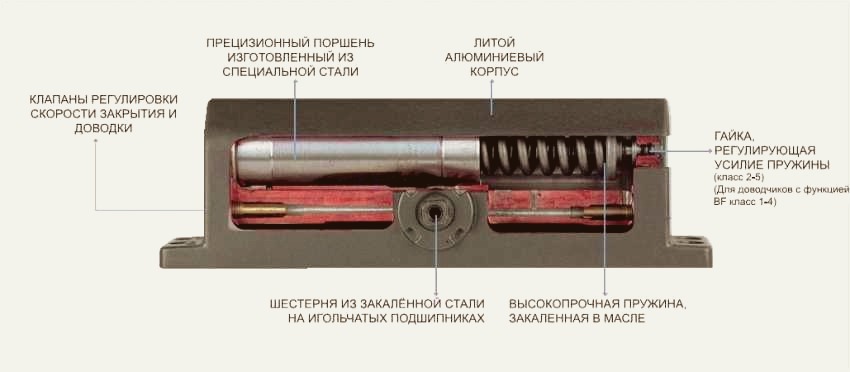

Со временем было придумано заключить пружину в капсулу из металла, которую притом наполняют масляной жидкостью. Дверной доводчик можно назвать механическим швейцаром, который автоматически закрывает открывшуюся дверь. Благодаря доводчику продлеваются сроки эксплуатации фурнитуры и дверных петель, поскольку они будут меньше изнашиваться.

Скорость действия доводчика. Выбор доводчика производится с учетом различных факторов, очень важным из которых выступает скорость. Зачастую изменения скорости добиваются правильным действием клапанов, которые отвечают за регулирование масляного потока.

Во время движения поршнем вытесняется масло назад, которое находится впереди. Это возможно благодаря устройству поршня, в котором имеются отверстия. Это значит, что освобождающееся пространство корпуса данной конструкции при движении поршня наполняется маслом, которое им вытесняется. Отверстие, сквозь которое производится поступление масла, сделано по принципу обратного клапана. Это позволит содержимому двигаться в единственном направлении.

При закрытии дверного полотна выполняется откат поршня на начальную позицию. Масло будет возвращаться снова к пружине. Используемые в этих целях каналы тоже будут закрыты клапанами. В ином случае масло будет течь очень быстро, что приведет к моментальному приведению полотна в закрытое состояние. Данные клапаны будут регулировать поток масла. По этой причине в доводчике должно быть не меньше одного регулировочного клапана. Желательно, чтобы клапанов было 2. Один будет отвечать за движение полотна, а другой – за дохлоп.

Усилие пружины устройства. Из-за вращения двери на оси, которая находится в покое, с внешней стороны дверного полотна создается самое большое сопротивление воздуха. Это будет означать увеличение мощности пружины доводчика пропорционально увеличению ширины дверного полотна. Есть возможность монтажа в одно время 2 конструкций. Притом усилие будет возрастать приблизительно на треть.

Фиксация положения двери. Механические фиксаторы подходят для всех моделей конструкции. Их особенностью является то, что их фиксация выполняется автоматически, но выводятся они только своими руками. Для устройств, имеющих зубчатый рычаг, требуются для эксплуатации функции фиксации специальных систем стопорных рычагов.


Схема установки дверного доводчика

Убрать фиксацию при их помощи можно сменой механизма рычагов на обычные, у которых нет фиксации. Но такое неудобство можно перекрыть монтажом и закреплением угла, в котором выполняется фиксация. Блокировка снимается своими руками.

Для рамных и напольных устройств будет достаточно выступа, который будет на оси конструкции. Это можно сделать только при проектировании, поскольку после монтажа двери невозможно выполнить фиксацию. Регулируемые доводчики двери фиксируют на 105 и 90 градусах.

Пошаговая инструкция по регулировке

Для примера мы рассмотрим только одну модель механизмов. Изучив алгоритм работ, вы сможете регулировать и другие виды, принципиальной разницы по устройству они не имеют, отличия носят только внешний характер.

Шаг 1. Снимите декоративную крышку корпуса. Она фиксируется защелками, для освобождения достаточно потянуть на себя.

Крышка доводчика снимается одним движением

Шаг 2. Отрегулируйте длинную тягу, она должна располагаться строго параллельно каналу. Регулировка делается в несколько этапов.

  1. На один-два оборота ослабьте винт крепления тяги. Он расположен в нижней части корпуса, крепеж откручивается шестигранным ключом.

    Винт крепления находится в нижней части доводчика

  2. Нажмите на него, тяга поднимется над корпусом. Максимальная высота не может превышать 14 мм, в противном случае увеличиваются сгибающие усилия, шлицевая часть выпадает из зацепления. Устройство не рассчитано на длительную работу с критическими нагрузками, соблюдайте рекомендацию по высоте.

    При нажатии на винт тяга поднимается

  3. Проверьте положение тяги, она должна располагаться параллельно к плоскости канала. Если все в норме, то сильно закрутите нижний винт фиксации положения.

    Нужно убедиться, что тяга расположена параллельно каналу

Шаг 3. Прикрепите тягу к скользящему каналу. Ее надо нажать, повернуть на 8°, а вырез зацепить за технологический выступ. Шестигранным ключом закрутите винт фиксации. Проверьте функциональность дверей — если они с большой силой ударяются о коробку, то надо заняться дополнительной регулировкой.

Порядок крепления тяги к скользящему каналу

Шаг 4. Отрегулируйте скорость закрывания полотна. Это делается винтом «С», при его закручивании/откручивании изменяется пропускная способность отверстия. В нижней части винта есть клапан, который регулирует степень перекрытия отверстия. Добейтесь нужной для вас скорости, регулировки придется делать несколько раз для достижения требуемого эффекта.

Винт регулировки скорости закрывания двери

Шаг 5. При помощи клапана «L» настройте скорость закрывания перед касанием коробки. Этот параметр устраняет громкие хлопки полотна, уменьшает нагрузи на замок, увеличивает срок эксплуатации элементов. Конечная скорость закрывания должны быть примерно в два раза меньше основной.

Регулировка винта «L»

Шаг 6. Усилие для открывания регулируется нижним клапаном «В». Этот так называемый тормоз, не позволяет открывать двери сквознякам, животным, маленьким детям. Еще одна задача тормоза – ограничивать максимальное открытие, не допускать резких ударных нагрузок на механизм.

Винт «В» регулирует усилие открывания двери

Шаг 7. Современные устройства имеют очень важную функцию – задержку закрывания. Двери некоторое время остаются в открытом положении, за это время в помещение попадают люди на инвалидных колясках, спокойно заходят родители с маленькими детьми и детскими колясками, пожилые. Функция регулируется клапаном «D». Добейтесь требуемой задержки закрывания путем изменения размера проходного отверстия. Чем меньше его площадь, тем меньше масла оно пропускает, тем больше по времени задержка.

Интервал закрывания двери регулируется винтом «D»

Шаг 8. Отрегулируйте усилие закрывания. Дело в том, что довольно часто при закрывании полотна доводчиком дверной замок не защелкивается.

В процессе регулировки нужно несколько раз открыть и закрыть дверь, чтобы добиться оптимального хода

Усилие закрывания регулируется при помощи большой пружины, она сжимается специальным винтом.

Винт в боковой части доводчика регулирует усилие закрывания

Еще раз проверьте все регулировки. Если вы полностью удовлетворены работой доводчика, то установите на место декоративную защитную крышку механизма. При соблюдении правил эксплуатации доводчик длительное время работает в выставленных режимах.

После завершения регулировки крышка устанавливается на место

Во время регулировки никогда не откручивайте полностью винты. Как вы уже знаете, емкость механизма заправлена маслом, при выкручивании винтов оно оттуда вытечет. Заправить масло самостоятельно без воздуха очень сложно. А если будет воздух, то работа доводчика станет непредсказуемой. Двери то беспричинно замедляются, то ускоряются, каждый раз алгоритм движений меняется. Простые регулировки ситуацию не исправляют.

Регулировка усилия дверного доводчика

Типы доводчиков

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:

  • мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
  • дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков

Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:

  • устройство с приводом и зубцами;
  • применение кулачкового вала.

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

Верхний доводчик

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

  1. Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
  2. Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Нижний доводчик

Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.
Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.

Вариант конструкции нижнего доводчика

Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.

Скрытые дверные доводчики

Механизмы полностью скрыты в дверном полотне. Есть 2 вида:

  1. Петля-доводчик – по своей функциональности служит дверной петлей.
  2. Скрытый верхний доводчик, врезаемый в двери.

Все «нельзя»

Правильно выполняемая регулировка дверного доводчика исключает следующие действия:

  1. Нельзя поворачивать регулировочные клапаны от нулевого положения более чем на 2 оборота.
  2. Нельзя подпирать створку всевозможными предметами или навешивать на нее тяжелые вещи.
  3. Нельзя подталкивать полотно (такая помощь лишь приведет к полной поломке приспособления, поэтому регулировка его уже не спасет).
  4. Нельзя игнорировать требования, изложенные в сопроводительной инструкции (от соблюдения всех этих рекомендаций зависит долговечность устройства).

Своевременная настройка механизма – это процедура, которая не занимает много времени и не требует особых знаний, но именно от нее зависит бесперебойность работы механизма и его эксплуатационный срок.

Дверной доводчик – устройство, действие которого направлено на тихое закрытие двери. Функционирует механизм так: к двери прикладывается физическая сила, при этом возникает импульс, который передается на устройство и действует так, что дверь открывается и закрывается без резких движений и шума. При желании создать дверной доводчик своими руками потребуются детали, назначение которых не связано с принципом действия двери.

Так выглядит дверной доводчик

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:

  • мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
  • дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков

Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:

  • устройство с приводом и зубцами;
  • применение кулачкового вала.

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

Верхний доводчик

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.

Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Сборка и установка двери-гармошка

Нижний доводчик

Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.
Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.

Вариант конструкции нижнего доводчика

Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.

Инструкция: как отрегулировать доводчик двери после установки

После установки доводчика, его настройка необходима для оптимального темпа закрывания входной или уличной двери. Регулировать скорость открывания двери необходимо при помощи винтов, которые расположены на корпусе с лицевой стороны под специальной защитной крышкой.

Медленное закрывание позволит избежать повреждения стен. Существует несколько дополнительных функций, которые помогают настроить оптимальное закрывание и открывание двери.

Доводчик двери можно регулировать

Фиксаторы с электромагнитным или электромеханическим действием:

  • Устанавливаются на подъездные двери;
  • Там, где расположен домофон;
  • На дверь, которая ограничивает доступ посторонних в подъезд.

Такой механизм закрывает дверь до конца и открывается только при помощи специального ключа. Доводчики с функцией задержи необходимы в общественных местах для облегчения доступа в помещение людям с ограниченными возможностями. Чаще всего задержка устанавливается на 30-40 сек. Регулировка довода применяется при закрывании двери на последнем этапе. Эта функция облегчает защелкивание замка и помогает избежать быстрого выхода тепла из помещения.

Необходимость в регулировании механизма

После установки на дверную конструкцию доводчика осуществляется его предварительная настройка под стандартные функции. Далее в процессе эксплуатации необходимо ежемесячно проверять работу механизма и при необходимости его регулировать.

Регулировка после монтажа

Перед тем, как самостоятельно отрегулировать доводчик, установленный на коробке входной двери подъезда, необходимо изучить его конструкцию и принцип действия.

Рекомендации по настройке доводчика непосредственно после его установки:

  • В первую очередь с механизма снимается декоративная крышка, которая, в зависимости от его конструкции, может находиться сбоку или с лицевой стороны;
  • Под этой крышкой размещены болты регулировки механизма. В зависимости от модели их может быть от 2 до 5 штук. В комплект поставки устройства входит инструкция производителя, в которой подробно описано, какой регулировочный болт за какую опцию отвечает;
  • Разобравшись с инструкцией, чтобы отрегулировать работу доводчика, необходимо поочередно поворачивать винты вправо/влево. В зависимости от типа болтов может понадобиться отвертка или специальный шестигранный ключ.

Не рекомендуется проворачивать регулировочные винты сразу на полный оборот. В современных устройствах их достаточно провернуть на пол оборота, чтобы прочувствовать существенную разницу. Также запрещается осуществлять настройку элементов доводчика, удерживая полотно дверной конструкции.

Настройка в период эксплуатации

Настройка автоматического закрывающего механизма дверного полотна осуществляется не только после его непосредственного монтажа, но и периодически в процессе эксплуатации. Любой подвижный элемент конструкции через некоторый период выходит из строя. Поэтому многих интересует, как самостоятельно без привлечения мастера регулировать доводчик двери, установленной в подъезде многоквартирного дома.

Зимой регулировку доводчика рекомендуется выполнять еженедельно

Особое внимание необходимо уделять элементам, находящимся на улице и в помещениях с резкими температурными перепадами, постоянным изменением влажности. Подвижное колено (участок соединения рычага и главного элемента доводчика) необходимо периодически очищать от загрязнений и обрабатывать машинной смазкой

Скорость перемещения дверного полотна

Скорость закрытия полотна дверной конструкции – это одна из основных опций, для которой обязательно требуется настройка автоматического доводчика, установленного на уличные двери в подъезде.

Стандартные модели закрывающих механизмов оборудованы двумя регулировочными болтами, один из которых отвечает за скорость. Предназначение винтов подробно описано в инструкции по эксплуатации от компании-производителя. Но если она утеряна, подобрать необходимый винт можно и самостоятельно. Для этого необходимо поменять на половину оборота положение каждого винта. Прилегание дверного полотна к коробке должно происходить бесшумно.

Регулировка дохлопа

От этой опции зависит то, будет ли полотно хлопать по дверному коробу в процессе эксплуатации. Оптимальным углом остановки двери считается угол в 15 градусов.

Ослабление дверного доводчика

Если для открытия двери приходится прилагать достаточно большие усилия, значит необходимо ослабить натяжку регулировочных болтов, повернув их против часовой стрелки. После этого полотно начнет легко открываться и закрываться.

Как правильно отрегулировать своими руками доводчик, установленный на входной двери в подъезде многоквартирного дома, смотрите на видео:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
