Установка доводчика на входную металлическую дверь

Разноплановая функциональность доводчиков

  1. Допустим, на улице порывистый ветер, в доме сквозняк, или человек открыл дверь с особым усилием. Тогда резкое открытие дверей предотвращает регулируемый гидравлический демпфер специальной конструкции. С его помощью дверное полотно не ударится о прилегающую стену, не сломается.
  1. Зачатую дверь в помещение должна продолжительный период оставаться открытой. Тогда используется доводчик, механизм которого фиксирует дверь в открытом положении.
  1. В некоторых ситуациях требуется определенная пауза между моментами открытия двери и начала закрытия. Обычно так работают складские помещения, также подобным способом функционирует дверь в домашней кладовке. Устанавливают доводчики, обладающие функцией задержки закрытия.
  1. Для двустворчатых дверей потребуется механизм, способный координировать закрывание обеих створок единообразно и единовременно.
  1. Для «холодных» дверей потребуется доводчик, конструкция которого обладает системой «термозаслонки«. Система реагирует на перепады температуры, что приводит к ее сужению или расширению. Это возможность компенсировать изменение вязкости масла.

Правила использования доводчика

Нарушение условий эксплуатации всегда ведет за собой быстрый износ и поломку механизма

Чтобы этого избежать, важно помнить следующее:

  • Максимальное открывание двери быстро приводит доводчик в негодность. Некоторые устройства (слайдерные) имеют ограничитель, а те которые нет – нуждаются в амортизаторах. Они крепятся на стену или пол.
  • Если дверной проход должен быть длительное время открытым, то необходимо отсоединить систему рычагов от главного механизма, а после все вновь вернуть на исходное место. Подпирать чем-то дверь или фиксировать ее с помощью веревки не нужно. Доводчик долго не прослужит. Для этого есть модели со встроенным фиксатором. Их принцип работы прост. Когда дверь открывается до определенного момента, она остается открытой, если ее пора закрывать ее нужно отвести в сторону.
  • Порча внутреннего устройства происходит во время принудительного закрывания дверей
  • Смазка шарниров и рычагов единожды в год продлит жизнь механизму
  • Если прибор расположен не в помещении, его нужно оградить от воздействия окружающей среды (солнце, дождь). Обязательна коррекция работы дважды в год при сменах сезона.
  • Правильная установка дверей, отсутствие погрешностей в размещении петель и других показателей поможет верному выполнению функций прибором.
  • Один раз в несколько лет требуется полная замена масла в доводчике. Для конструкций использование, которых происходит на улице не реже чем 1 раз в год.
  • Дети частые провокаторы поломки доводчиков из-за своей любви «покататься» на дверях. Дополнительная нагрузка и смещение центра тяжести, приносят непоправимый вред механизму.

Минимальный ресурс службы прибора указывается в гарантии, которую производитель предоставляет на свое изделие. Но чтобы этот период в разы увеличился, то за доводчиком нужен дополнительный уход.

Установка доводчика на дверь представлена в видеоматериале:

Окна и двери

Дополнительные рекомендации

В большинстве своем доводчик для входной металлической двери не требует специального ухода. Главное, установить механизм, подходящий по климатическому предназначению: комнатный доводчик при монтаже на входную дверь заклинит при первых же морозах. Для защиты от влаги, а также грязи на уличных системах доводчики крепят только со стороны помещения.

Если дверь выходит на улицу, то в него все же попадает пыль и грязь, которую нужно удалять. Каждый сезон механизм надо регулировать, а при необходимости смазывать, заменять масло, ведь его вязкость сильно зависит от температуры.

Ни в коем случае нельзя подпирать полотно или вставлять клинья, чтобы дверь долго была открытой. Это может привести к вытеканию масла из механизма и выходу его из строя. Исключения составляют устройства со стопором, им фиксация не страшна.

Еще что нельзя делать с дверью, обустроенной доводчиком, так это с силой ее закрывать, притягивать, ускорять движение полотна. Оно должно закрываться только самостоятельно. Такая «вредная привычка» жильцов приводит к тому, что сбивается регулировка винтов устройства

Также важно проверять петли и корректировать их, чтобы полотно не проседало. Если смазка начинает подтекать, механизм работает со сбоями, необходимо заменить доводчик на новый

Доводчик – важная фурнитура металлической двери

Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера

Доводчик – важная фурнитура металлической двери. Она позволяет работать полотну плавно и без лишнего шума. Так как правильно поставить доводчик на железную дверь несложно, то можно сделать это самостоятельно, не прибегая к услугам мастера.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

  • Пассатижи.
  • Ключи гаечные.
  • Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

  • Человек, прикладывая некоторое усилие, открывает дверь.
  • Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
  • Пружина взводится, и при освобождении начинает обратный ход.
  • Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
  • Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
  • Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
  • Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
  • Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

  • Двери остаются открытыми при их распахивании на нужный градус.
  • В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.
  • Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
  • При неполном распахивании, полотно перемещается в обычном режиме без задержек.
  • Величина натяжения пружины устанавливается регулировочной гайкой.
  • Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Схемы установки дверного доводчика

В комплекте к дверному доводчику прилагается рычаг, крепежи и монтажная схема

Дверной доводчик – устройство, контролирующее процесс закрывания двери. Несмотря на то, что принцип действия у большинства дверных доводчиков одинаков, для каждой двери необходимо выбирать модель, максимально подходящую по характеристикам, конструкции и способу установки.

В зависимости от размеров и массы дверного полотна выбирается дверной доводчик определённого размера. Всегда лучше устанавливать доводчик с запасом мощности, так как это значительно увеличит срок его службы и обеспечит отличные результаты работы.

В зависимости от того, в каком положении будет установлен доводчик относительно петлевой части дверного блока, усилие пружины будет изменяться.

В комплекте к дверному доводчику прилагается рычаг, крепежи и монтажная схема. Схема установки доводчика обычно выполнена в натуральную величину, что позволяет быстро и точно произвести разметку на месте установки. Установка доводчика должна производиться строго по прилагаемой схеме. Поэтому, если вы не уверены в том, что схема и принцип установки вам понятен, не пытайтесь установить дверной доводчик самостоятельно.

Практикуется установка дверных доводчиков как изнутри, так и снаружи двери, но предпочтительнее, чтобы устройство находилось внутри помещения. Дверные доводчики подходят для установки, как на правую, так и на левую дверь.

В зависимости от особенностей дверного проёма дверной доводчик может устанавливаться несколькими способами:

  • стандартная установка – корпус доводчика укреплён на дверном полотне;
  • верхняя установка – корпус доводчика укреплён на косяке двери;

параллельная установка – корпус доводчика укреплён на дверном полотне, пруток крепится к дверной коробке с помощью монтажного уголка.

Каждый из способов имеет свои преимущества, например, при стандартной и верхней установке работа доводчика будет максимально эффективной, а параллельная подходит для установки на дверные проёмы с углублённым размещением двери. Последовательность установки дверного доводчика в каждом из вариантов установки практически не изменяется.

Прежде всего, по прилагаемой схеме необходимо произвести разметку и просверлить отверстия, после чего шурупами для деревянной или винтами для металлической двери зафиксировать корпус доводчика в нужном месте. От основного рычага отсоединяется пруток с резьбой и крепёжный башмак для установки на дверное полотно или коробку.

Основной рычаг устанавливается на поворотную ось и закрепляется в этом положении, к нему перпендикулярно подсоединяется отрегулированный по длине пруток. Надевается декоративный колпачок и проверяется правильность установки.

Скорость закрывания, усилие пружины (размер доводчика), ускорение перед закрытием (окончательный прихлоп) – все эти параметры регулируются во время установки.

Основные функции

Доводчик, как приспособление для автоматического закрывания входных дверей, появился вместе с возрастающей популярностью конструкций из металла. Особенно после того, как ими начали оборудовать подъезды. Если полотно не придерживать, то оно громыхает так, что жителям не только первых, но и пятых этажей это доставляет немало хлопот, особенно по ночам. Плавность работы и должен обеспечить доводчик. Поэтому не стоит экономить на его установке.

Назначение доводчика:

  1. Обеспечивать закрытие двери. Устройство плавно доводит полотно до нужного положения. Дверь не нужно закрывать самостоятельно, все делает механизм.
  2. Устранить шум при работе конструкции. Сильный хлопок полотна не только портит нервы жильцам, он быстрее приводит в негодность изделие.
  3. Беречь стены и их декоративную отделку, которая нередко страдает из-за неаккуратного обращения с дверью.
  4. Установка доводчика на алюминиевую дверь обеспечивает более длительный срок эксплуатации фурнитуры, особенно замка. Также при сильных хлопках могут пострадать декоративные элементы, вставки из стекла.
  5. Обеспечивать уменьшение теплопотерь в доме за счет того, что дверь никогда не остается открытой.

Установить такую фурнитуру на металлическую дверь может мастер либо человек без опыта в этом деле, главное, четко следовать инструкции. Тем более, что изделия не такие уж и дорогие. Конечная стоимость товара зависит от дополнительных функций, морозоустойчивости, наличия разных скоростей закрывания, веса двери, торговой марки.

Доводчики устанавливают обязательно на эвакуационные выходы, противопожарные двери, те конструкции, которые имеют систему контроля доступа в помещение. Также без них не обходится ни одно помещение, где проходит большой поток людей.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Фиксация доводчика на полотне двери

Уличный дверной проем в многоквартирных домах, офисных зданиях часто служит источником потерь тепла. Предотвратить их и помогает доводчик.

Правильно закрепить его можно по простому алгоритму действий.

  • Шаблонную часть детали закрепить к месту фиксации на заданной высоте с помощью липкой ленты.
  • Используя кернер, произвести разметку мест, где будут располагаться крепежные отверстия – всего их 6 штук (2 под рычаг, 4 под основной механизм).
  • Высверлить в местах нахождения меток сквозные отверстия для последующей установки фурнитуры.
  • Произвести крепление рычажной части доводчика к месту ее расположения (на полотне или косяке).
  • Выполнить фиксацию корпуса.
  • Соединить вторую часть тяги, ранее не закрепленную, с осью самого доводчика.
  • Выполнить регулировку длины до момента, пока рычаг не будет направлен строго перпендикулярно полотну двери в закрытом состоянии.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

  1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
  2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

Пример шаблона для установки доводчика

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

  1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
  2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
  3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
  4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
  5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
  6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Способы монтажа

Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это защищает механизм от пыли, осадков и замерзания. Еще доводчик снижает нагрузку с петель, что увеличивает срок эксплуатации.

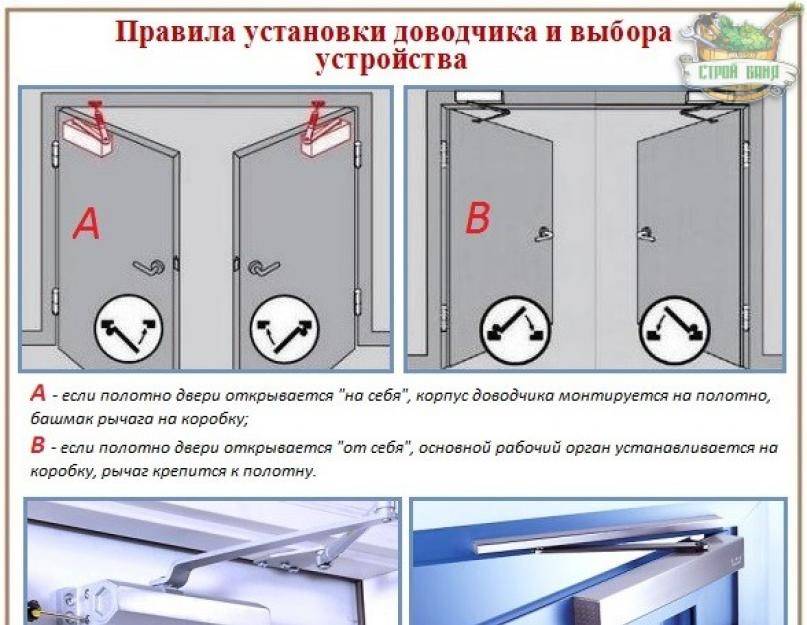

Перед установкой определите тип открывания дверей:

  • «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
  • «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

Как установить дверной доводчик:

  1. В комплекте идет схема крепления в натуральном размере, с её помощью удобно делать разметку. Можно шаблон закрепить скотчем на двери.
  2. Просверлите отверстия по намеченным точкам или прямо через приклеенную схему.
  3. Привинтите корпус шурупами.
  4. То же самое выполните и для рычага.
  5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
  6. С помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

Декоративные накладки маскируют корпус механизма.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.


Регулировка доводчика

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
