Как нарезать резьбу на водопроводной трубе

Технология и приемы нарезания резьбы вручную

При нарезании резьбы метчиками и плашками часть металла не удаляется вместе со стружкой, а выдавливается вдоль режущих граней инструмента, образуя профиль резьбы на детали. С учетом этого диаметры отверстий и стержней под резьбу должны изготовляться не по номинальному размеру резьбы, а несколько ниже его. Для метрической резьбы диаметром 6–10 мм эта разница составляет 0,1–0,2 мм; диаметром 11–18 мм – 0,12–0,24 мм; диаметром 20–30 мм – 0,14–0,28 мм.

Диаметры отверстий под наиболее распространенные размеры метрической резьбы приведены в табл. 1.

Для образования захода резьбы на торце детали необходимо снять фаску, соответственно высоте профиля резьбы.

Таблица 1. Диаметры отверстий под нарезание метрической резьбы

Материал	Диаметр метрической резьбы, мм
5	6	8	10	12	16	20	24
Сталь и латунь	4,2	5,0	6,7	8,4	10,1	13,8	17,3	20,7
Чугун и бронза	4,1	4,9	6,6	8,3	10,0	13,7	17,1	20,5

Смазанный смазкой метчик вставляют в просверленное отверстие и, слегка прижимая его к детали левой рукой, осторожно поворачивают вороток правой рукой до тех пор, пока метчик не захватит металл и его положение в отверстии не станет устойчивым. После этого вороток берут двумя руками и вращают с перехватом рук через каждые полоборота (рис. 10, а)

10, а).

Рис. 10. Движения при нарезании резьбы: а — метчиком, б — плашкой, в — клуппом

После одного-полутора оборотов метчик, покачивая в горизонтальной плоскости, вращают в обратную сторону примерно на четверть или пол-оборота. Это необходимо для того, чтобы стружка сломалась и по канавкам метчика удалилась из отверстия, не заклинив метчик. Закончив нарезание, пропускают его насквозь или вращением воротка в обратную сторону вывертывают метчик из отверстия.

Второй и третий метчики смазывают маслом и вводят в отверстие без воротка; только после того, как метчик правильно установится по резьбе, накладывают вороток и продолжают нарезание резьбы.

Таким же образом следует вести нарезание резьбы плашками. Здесь, однако, кроме круговых движений по стрелке а (рис. 10, б), воротку следует сообщать также некоторый нажим вниз по стрелке в. В процессе нарезания необходимо следить, чтобы давление на обе ручки было одинаковым.

На первом этапе нарезания резьбы следует следить за правильным положением метчика и плашки по отношению к осям отверстия и стержня. Непараллельность осей и неперпендикулярность их к торцу детали контролируются угольником и устраняются изменением положения инструмента.

Нарезать резьбу в мелких и глухих отверстиях небольшого диаметра нужно особенно осторожно, не перегружая метчик и часто очищая его от стружки. При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза). При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза)

При нарезании резьбы в глубоких отверстиях следует вывертывать метчик из отверстия для прочистки (2–3 раза).

Если необходимости получить точные и чистые резьбы на стержнях, то их нарезание следует выполнять черновой и чистовой плашками.

Если нарезание резьбы выполняется клуппами с раздвижными плашками, то их сжатие (подачу) следует производить только в начале прохода. После каждого прохода по всей длине нарезаемого стержня клупп сгоняют в обратную сторону и затем вновь поджимают плашки винтом и вновь прорезают резьбу по всей длине нарезаемого стержня до получения нужного диаметра резьбы. Поджимать плашки на середине стержня не следует. Раздвижными плашками резьбу нарезают за несколько проходов.

Для нарезания трубной резьбы клуппом трубу необходимо надежно закрепить в специальном зажиме для труб (рис. 10, в).

Нарезаемый конец трубы смазывают маслом (олифой), а затем на длине не более 2–3 ниток устанавливают клупп, сближая плашки с таким расчетом, чтобы резьба была нарезана на полную глубину в 2–3 прохода. Для диаметров до 1» ограничиваются двумя проходами; при диаметре свыше 1 » хорошую резьбу можно получить только за 3–4 прохода. Перед каждым повторным проходом поверхность нарезаемой резьбы и резьбу плашек необходимо тщательно очищать кистью от стружки и вновь смазывать маслом.

Вращение клуппа вокруг трубы обычно производят качательным движением в четыре приема; за каждый прием нужно повернуть клупп на 1/4 оборота.

Резьбу диаметром до 1½» нарезает один слесарь; при больших диаметрах резьбы работают вдвоем. При спаренной работе полный оборот клуппа также нужно делать в четыре приема.

Основные положения резьбы

Соединение водопроводных труб и труб для подачи газа выполняется так, что на их концах накатывают или нарезают цилиндрическую трубную резьбу. Трубные концы соединяются друг с другом посредством соединительных деталей.

При соединении водо- и газопроводных труб применяется длинная и короткая цилиндрическая резьба. Последние два витка именуются сбегом. Он образуется из-за конструкции плашки, первые витки которых раззенкованные. Сбег дает возможность заклинивать на трубе муфту, что гарантирует герметичность соединения с уплотнительным материалом.

По длине короткий тип должен быть чуть меньше половины от длины муфты. В таком случае между концами соединяемых труб останется зазор в 2-3 мм, что даст возможность на сбеге заклинить муфту. Для неразъемных соединений с помощью фасонных частей применяют короткую разновидность. Такое соединение можно разъединить на смонтированном трубопроводе лишь путем разрезания труб.

Чтобы провести разъединение собранных труб, не разрезая их при этом, применяется сгон. Он состоит из контргайки, муфты и длинной резьбы. У этой должна быть такая длина, чтобы при соединении сгона на нее можно было свободно навинчивать муфту и контргайки.

Размеры длинной и короткой резьбы варьируют в зависимости от диаметра труб.

Чтобы сэкономить металл, в системах газоснабжения и отопления используются тонкостенные трубы. Так как у этих труб меньшая толщина стенки, чем у водопроводных, на трубы накатывают резьбу, при этом критическая толщина стенок этих труб должна быть не меньше, нежели при нарезке трубной резьбы на водо- и газопроводных трубах.

Понадобится

Клупп под нужный диаметр трубы.
Разводной ключ (газовый).

Клупп — резьбонарезной инструмент, типа плашки, только это насадка с направляющей юбкой. Его необходимо приобрести к сантехническом магазине. Дефицита на них нет, поэтому найдете без проблем, даже в поселке.

В данном случае представлен китайский вариант, довольно неплохой.

Стоит такая штука в районе 200-500 рублей. Все зависит от диаметра и наценки. Ходовые модели под диаметры 1/2, 3/4 дюйма и дюймовая как в моем варианте.

Можно спросить у сантехников советский аналог, если есть такая возможность. Тогда для вас это будет в обще бесплатно.

Нарезка внутренней трубной резьбы

Набор метчиков для внутренней резьбы

Внутреннюю резьбу имеют переходники, отводы, муфты, их накручивают на трубу, не уменьшая ее внутреннего прохода. Но если вы задумаете изготовить самостоятельно соединительные элементы для труб, вам понадобится такое умение.

В данном случае для нарезки используют метчики (на фото). Это металлический стержень, имеющий режущую часть. Кромки выполнены отдельными сегментами, разделенными продольными проточками для отведения стружки. Метчик имеет хвостовую часть квадратного сечения, на которую надевается вороток и осуществляется вращение. В комплекте находится по два метчика, один выполняет черновую, второй чистовую нарезку.

Предварительные работы с деталями

Перед тем как сварить круглую трубу, ее нужно подготовить к работе, то есть провести предварительную обработку стыков и уточнить все тонкости. Для этого сначала проводится диагностика труб на соответствие ряду технических характеристик, предъявляемых к монтируемой системе, в частности, водопроводу (прочитайте: «Какая сварка водопроводных труб лучше – виды и особенности сварки»).

Согласно инструкции должны быть соблюдены такие условия:

Геометрические размеры.
Наличие сертификата качества, в частности, если это трубопровод для питьевой воды.
Идеально круглая форма труб – никакие дефекты торцов в виде приплюснутого или овального сечения не допускаются.
Одинаковая толщина стенок труб по всей их протяженности.
Химический состав изделий должен соответствовать ГОСТам РФ для тех или иных систем. Данная информация выясняется из технической документации или лабораторными исследованиями.

Далее можно приступать, собственно, к подготовке труб к стыковке и сварке.

Процесс подготовки включает такие стадии:

проверяют ровность среза на торце трубы – он должен быть равен 90º;
торец и участок в 10 мм от него нужно тщательно зачистить до появления металлического блеска;
все следы масел, ржавчины, красок следует удалить и обезжирить поверхность на торце трубы.

Такую работу можно выполнить фаскоснимателем, торцевателем или шлифовальной машиной. Профессионалы, работающие с трубами больших диаметров, пользуются фрезерными станками или газовыми и плазменными резаками.

Процесс сварки

Когда вся предварительная подготовка позади, можно браться за сварку. Если у вас нет необходимых навыков, и вы никогда раньше не выполняли подобных работ, сначала рекомендуем попрактиковаться на лишних кусках труб, чтобы не испортить всю систему.

https://youtube.com/watch?v=9H2gA6rjMtY

Типы и элементы резьбы

Производиться нарезка трубной резьбы может и вручную, и с помощью специальных электрических устройств.

Что собой представляет данный процесс? Это обработка края конструкции, подразумевающая появления винтовой нарезки – комбинации выступов и канавок, идущих по спирали.

К основным элементам резьбы причисляют:

глубину;
диаметр;
профиль, включая его угол;
шаг.

Схема нарезки резьбы

Виды нарезки

Важно понимать, какая именно обработка труб требуется для соединения их в систему. На первый взгляд может показаться, что борозда везде одинакова – в виде спирали, которая носит стандартный характер и отличается лишь тем, на изделии какого диаметра она нарезана

Но такой взгляд поверхностный. Резьба имеет много разновидностей, знакомьтесь с ними.

По месту расположения борозда бывает:
- наружной;
- внутренней.
По особенностям соединения:
- левой (закручивание гайки на болт происходит против часовой стрелки);
- правой (гайку на болт наворачивают в направлении по часовой стрелке).
По другим признакам:
- метрической, когда измерение ведется в миллиметрах, шаг мелок, а профиль напоминает равносторонний треугольник;
- дюймовой, при которой шаг крупный, измерения ведутся в дюймах, а профиль представляет собой равнобедренный треугольник.

Порядок работ

Резьбонарезной набор для труб и правила его пользования

Существенно упростить задачу по нарезанию резьбы можно приобретя специальный набор для труб. Он идеально подходит для применения в домашних условиях. Примером можно назвать клупп – немного измененная плашка, которая применяется вместе с трещоткой и направляющей. В набор могут включаться различные приспособления:

Монолитные представлены корпусом цилиндрической формы с внутренним отверстием. Для работы также в комплект включают специальный плашкодержатель.
Раздвижные состоят из резцов, расстояние между которыми можно регулировать при необходимости. Применяется для нарезания резьбовой поверхности в несколько проходов, за счет чего повышается качество.

Лерка выбирается в зависимости от диаметра трубы и направления резьбы. Процесс нарезания характеризуется следующими особенностями:

Специальный инструмент, называемый клуппом, устанавливается в трещотку.
На режущую часть также наносится масло, которое упрощает ход рабочей части.
На край обрабатываемой трубы устанавливается направляющая.
Трещотка вращается вокруг оси, за счет чего происходит образование резьбы.
Во время механической обработки масло время от времени добавляется.

Резьбонарезной набор для труб

Стоит учитывать тот момент, что приспособление после длительной эксплуатации может затупится. Именно поэтому нужно следить за состоянием режущей кромки.

Нарезка пазов плашкой

Этот вид приспособления для нанесения резьбы бывает:

круглой конфигурации.
Для того, чтобы нарезать резьбу на трубы различного сечения, пользуются отличными по размерам плашками;
раздвижные.
Используют такую деталь для нарезания пазов на пустотелых предметах разных диаметров.
С раздвижной плашкой работают с помощью специального держателя.

Данная модель инструмента применяется более часто. Причина – невысокая стоимость изделия.

Прежде, чем приступить к работе, употребляя плашку (лерку), необходимо, используя вышеописанный способ, подготовить трубу.

Только после этого стоит переходить к процедуре по такой схеме:

Подобрать приспособление соответствующего диаметра (для этого пользуются штангенциркулем).
Затем смазываем поверхность изделия и внутреннюю часть плашки любым смазочным материалом.
Следующий шаг – прочно закрепляем лерку в тисках.
Если не воспользоваться держателем, резьба не получится ровной, а это может явиться причиной образования в местах сопряжения течи.
Проворачиваем в нужном направлении плашкодержатель.
Сделав несколько оборотов, нужно удалить стружку.
Для этого устройство поворачиваем в противоположном направлении.
По окончанию работ инструмент и резьбу, необходимо очистить от смазки.

На первом этапе, пользуются черновыми лерками (они четко прорезают трубу).

Но с их помощью вам не удастся добиться максимальной точности резьбы. Заключительную нарезку делают посредством чистовой лерки.

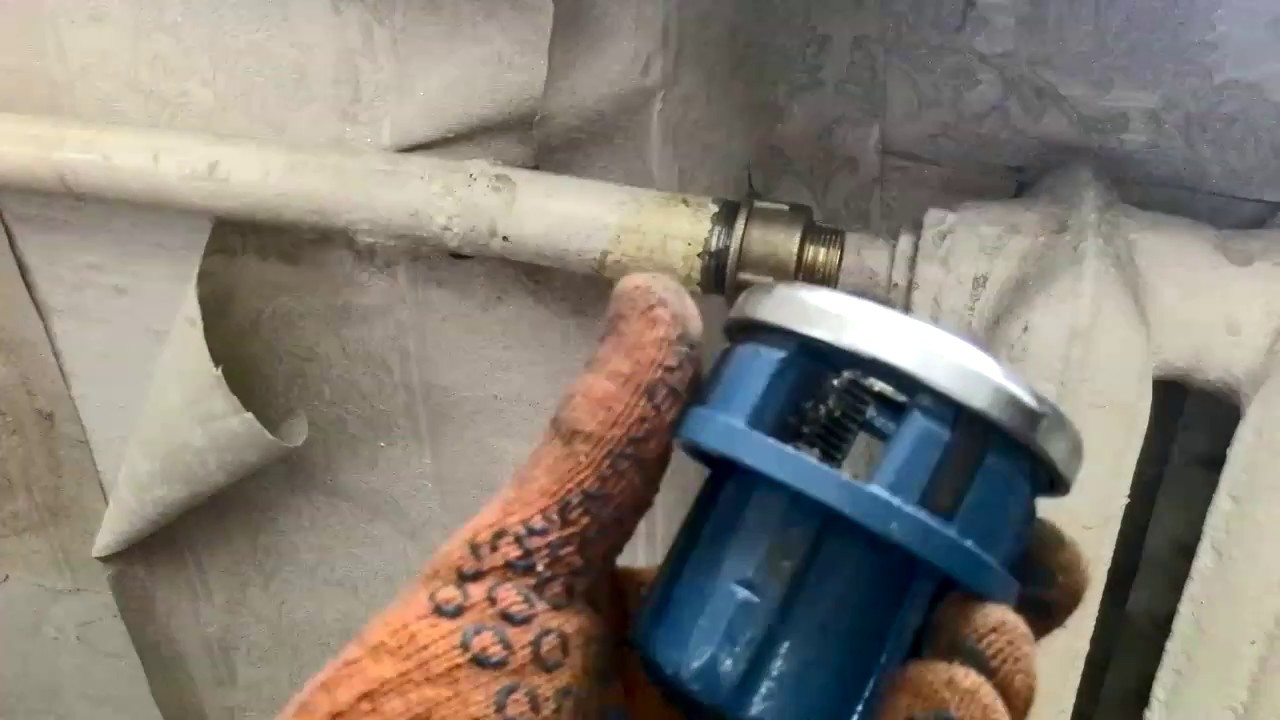

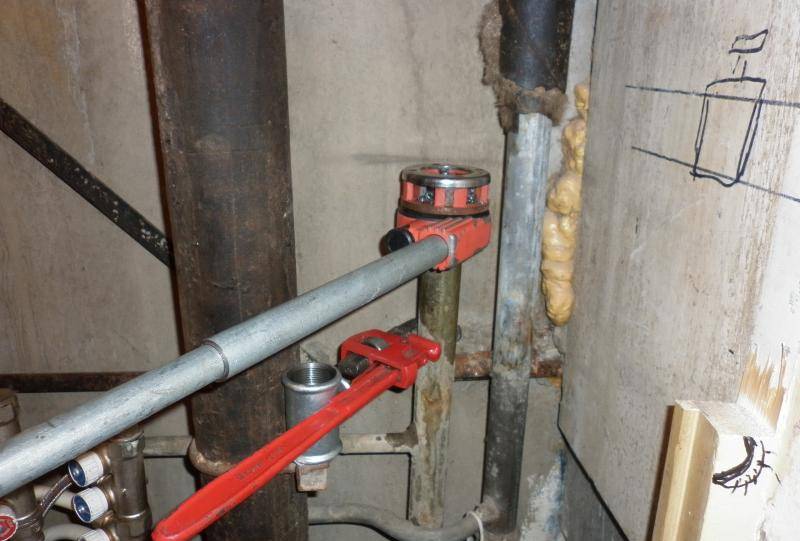

Нарезаем резьбу на трубе возле стены

Если заготовка расположена в месте, где нет пространства для подхода и осуществления операции, то мы предлагаем несколько способов, минимизирующие финансовые издержки, которые обязательно возникнут в нестандартной ситуации:

Если существует возможность демонтажа небольшого участка стены, например, снятия керамической плитки, то воспользуйтесь этим. Так у вас освободится значительное пространство для выполнения поставленной задачи.
Трубопровод состоит из нескольких частей. Придется разобрать линию и нарезать на снятой секции.
Как мы писали выше, резцы нуждаются в постоянной смазке. Однако масло с горизонтальной поверхности стекает. Поэтому рекомендуется делать манипуляцию в несколько проходов – таким образом создается идеальное качество поверхности.
Строго контролируйте расположение инструмента параллельно оси и оказывайте достаточную нагрузку.

Делаем резьбу своими руками

Подготовка

Перед тем, как нарезать резьбу на трубе своими руками, необходимо провести ряд подготовительных работ:

отрезать кусок трубы нужного размера. Если производится замена какого-либо участка трубопровода, то требуется аккуратно вырезать трубу, пришедшую в непригодность;

Срез трубы должен быть перпендикулярен ее стенкам. В противном случае резьбовое соединение будет не надежным.

участок трубы, где будет нарезаться резьба, очищается от краски, ржавчины и так далее. Все посторонние отложения мешают проведению работы;
с конца трубы снимается фаска для облегчения работы плашки.

Начальный этап нанесения резьбы

Нарезаем наружную резьбу клуппом

Нарезка резьбы на трубе клуппом проходит следующим образом:

подбирается клупп соответствующего диаметра. Для корректного подбора оборудования применяется штангенциркуль;
внутренняя поверхность клуппа и подготовленный участок трубы обрабатываются машинным маслом;
клупп вставляется в металлическую трубу, облегчающую работу по его вращению. Держатель входит в набор для нарезки резьбы на трубах;
если происходит первоначальная сборка трубопровода, то труба фиксируется в тисках. Если нужно нарезать резьбу на водопроводной трубе при реконструкции водопровода или иной инженерной системы, произвести нарезку можно непосредственно на установленной трубе;
клупп устанавливается на подготовленную трубу и начинается его вращение, то есть процесс нарезки резьбы.

Сделав несколько поворотов вокруг трубы необходимо отвести клупп в обратном направлении приблизительно на 90º. Это позволит удалить с будущей резьбы снимаемую стружку.

Изготовление резьбы при помощи клуппа

После окончания резки масло необходимо полностью удалить.

Наглядно посмотреть на процесс нарезки резьбы клуппом можно на видео.

Нарезка резьбы плашкой

Плашка для нарезания резьбы на трубах может быть:

круглой формы. Для нанесения резьбы на трубы различного диаметра используются отличные по размерам плашки;
раздвижной. Использование такой плашки помогает в нарезании резьбы на трубах различных диаметров. Для раздвижной плашки применяется специальный держатель.

Различные плашки для нанесения резьбы

Плашки для нарезания резьбы на трубах используются более часто, так как имеют меньшую стоимость.

Перед тем, как нарезать резьбу на трубе плашкой (леркой), нужно подготовить трубу описанным выше способом. Затем можно проводить саму процедуру по следующей схеме:

при помощи штангенциркуля подобрать нужную по диаметру плашку;
смазать внутреннюю часть лерки и поверхность трубы любым доступным материалом;
закрепить плашку в специальном держателе. Лерки для нарезания резьбы на трубах должны быть прочно закреплены в держателе. В противном случае резьба получится неровной, что приведет к образованию течи в месте соединения;
плашкодержатель вращается в нужном направлении. После нескольких витков необходимо, как и предыдущем случае, избавиться от скопившейся стружки. Для этого инструмент немного поворачивается в обратном направлении;
после нанесения резьбы труба и используемый инструмент очищаются от смазки.

На начальной стадии используются черновые плашки, которые четко прорезают трубу, но не дают большой точности резьбы. Окончательная нарезка производится чистовой плашкой.

Нанесение резьбы при помощи лерок

Нарезаем внутреннюю резьбу

Чтобы сделать внутреннюю резьбу, требуется:

подготовить отверстие. Оно должно быть чистым и не содержать никаких покрытий и посторонних отложений. Отверстие смазывается;
подобрать метчик по диаметру;
установить метчик в отверстие, при этом следует соблюдать вертикальность нарезного оборудования. Начать вращение метчика по часовой стрелке.

Процедура нарезки резьбы внутри трубы

Для нанесения внутренней резьбы требуется использовать два метчика: черновой и чистовой. Черновой метчик удаляет около 70% стружки, а чистовой оставшиеся 30%.

Резьбу на металлической трубе можно сделать своими руками. Для этого потребуется покупка специального инструмента и небольшое количество времени. Проведение работы доступно не только для профессионалов, но и для простых пользователей.

Основы ремонта водопровода

Не многие задумывались над тем, как подключается ввод водопровода в частный дом.

Состоит он из:

труб,
вентилей,
клапанов,
кранов и других компонентов.

Собирается все это в единую систему посредством резьбовых соединений.

Для того, чтобы процесс замены старой детали на новую не занимал много времени, и существует резьба.

Иногда приходится сталкиваться с такими случаями, когда самому доводится менять изношенный элемент (например, трубу), а на ней нет пазов.

Как поступить в этом случае?

Выход из создавшегося положения очень простой – своими руками нарезать резьбу. Идеальный вариант – это, когда у вас есть возможность воспользоваться токарным станком.

Но такое оборудование есть далеко не у каждого домашнего мастера.

Оно стоит дорого, и для того, чтобы им пользоваться, нужно иметь определенный опыт и навыки.

Если вам нужно оснастить трубу резьбой, например, для подключения мембранного бака для водоснабжения (написано здесь), можно задействовать один из двух видов приспособлений, предназначенных для нарезания пазов:

резьбонарезная лерка,
трубный вороток.

С помощью этого инструмента нарезают резьбу в водопроводных и канализационных трубах (зачем нужен гидрозатвор прочитайте здесь), которые применяются в инженерных сетях многоэтажных домов и частных постройках.

Обратите внимание! Если у вас нет никакого опыта в этом деле, то работать с леркой вам будет очень сложно. Так как даже минимальный перекос инструмента неизменно приведет к образованию дефекта

В этом случае, лучше всего использовать вороток, процесс нарезки с его помощью упрощается наличием в конструкции такой важной детали, как — направляющая. Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета

Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета.

Теперь давайте попытаемся освежить в своей памяти, что собой представляет процесс нарезания резьбы:

при нанесении пазов на трубы, образовывается винтовая поверхность на внешней стороне пустотелого предмета;
винтообразная плоскость играет роль соединительного элемента, который размеренно вращается кругом оси сгонки;
шаг резьбы соответствует одному полному витку.

Для того, чтобы место сопряжения водопроводных труб было водонепроницаемым, прочным, и узел мог выдерживать высокий напор в системе, необходимо нарезать резьбу таким образом, чтобы шаг в точности совпадал с шагом стыковочных деталей.

Особенности ухода

Используя клуппы при нарезании резьбы самостоятельно обязательно нужно проводить правильный уход за данным инструментом. Так, по окончании выполняемых работ их нужно разобрать и полностью очистить от стружки и прочих нежелательных загрязнителей. Далее весь корпус рекомендуется смазать минеральным маслом, чтобы на нем не появлялась ржавчина и трущиеся части на «прикипели» друг к другу.

Обязательным условием является очистка инструмента от пыли и засохшего масла примерно раз в 2-3 недели, чтобы в дальнейшем инструмент не хрустел при использовании. Для выполнения данной процедуры специалисты рекомендуют применять следующую методику:

При помощи тряпки очищается все от видимых загрязнителей, которые появились за время его лежания.
Далее делается раствор каустической соды. Пропорции берутся следующие: на одно десятилитровое ведро теплой воды рассчитывается 0,5 килограмма сухого вещества.
Перед промыванием следует полностью разобрать инструмент.
После проведения процедуры все детали смазывают маслом и собирают в кучу. Желательно после этого завернуть инструмент в тряпку, или полиэтилен для дальнейшей защиты его от загрязнителей.

Хранить клуппы с плашками следует в сухом помещении и закрытом состоянии. Небольшой слой смазки позволит надежно защитить металл от ржавчины и значительно продлит ему жизнь.

Подводя итог и разобравшись, чем нарезать резьбу на трубе, можно сказать, что данная процедура выполняется при помощи метчиков и плашек. Первые не имеют видов и для каждого внутреннего диаметра трубы подбираются отдельно. Плашки же могут быть как стандартных размеров, без возможности изменять диаметр нарезного отверстия, так и со сменными значениями. Все здесь зависит от вида и типа.

При помощи специальных приспособлений под названием клуппы можно значительно упростить процесс нарезки. Но, для нормальной работы требуется обязательный уход за всеми инструментами. Они должны быть чистыми, смазанными и всегда готовыми к работе. Для этого рекомендуется проводить профилактику раз в 2-3 недели.

Внутренний вид

Нарезать внутреннюю резьбу на трубе нужно специальным стержнем, называемым метчиком. Он в свою очередь вставляется в специальный вороток. Метчик состоит из передней (заборной) части, которая находится на его конце, калибрующей части (средина головки) и хвоста квадратного профиля для нормального удержания в приспособлении.

Нужно сказать, что при переходе метрической системы к дюймовой нужно применять три типа метчиков, которые производят нарезку на разных глубинах.

Технология нарезки внутренней резьбы предполагает следующую последовательность:

Метчик нужно подобрать по шагу нарезки на элементе, который будет вкручиваться в трубу.
Далее метчик вставляется в вороток;
Метчик выставляется строго по продольной оси трубы, чтобы все нарезалось ровно и без скосов;
Сжимая между собой элемент для нарезания и конец метчика нужно прокручивать вороток;
Нарезка производится на отмеченную глубину с небольшим запасом.

Внутренняя резьба

Сам процесс значительно лучше выполнять на станке, где метчик вставляется в трехкулачковый патрон, а элемент, в котором будет производиться нарезка, закрепляется на подвижной станине. При этом гарантируется точное совпадение осей. Вручную это сделать значительно сложнее. Но, если соединение является не сильно ответственным, то можно не заморачиваться.

Как нарезать резьбу на водопроводной трубе — обзор способов

Технология и приемы нарезания резьбы вручную

Основные положения резьбы

Понадобится

Нарезка внутренней трубной резьбы
