Как найти и устранить обрыв провода в стене — обзор способов

Действия при обрыве открытой электропроводки

Довольно часто обрыв проводки в стене случается не только в скрытых, но и в открытых линиях. Для выполнения поиска потребуются следующие инструменты:

  • Тестер, определяющий напряжение, индикаторная отвертка.
  • Обычная отвертка, пассатижи, нож. Все рукоятки должны иметь надежную изоляцию.
  • Изоляционные материалы.

Как определить обрыв в открытой проводке:

  • Определяется вид провода, который поврежден. Обрыв может быть у фазного или нулевого проводника. Эта операция выполняется с помощью индикаторной отвертки. Если фаза обнаруживается в рабочем состоянии, значит обрыв электропроводки произошел в нулевой жиле.
  • В открытой проводке обрыв определяется легко. Необходимо отключить напряжение и сделать основную насечку на изоляции провода, расположенного возле распределительной коробки. Это нужно для подключения к жиле.
  • Далее через 1 метр изоляция вновь надрезается, после чего на этом участке измеряется сопротивление. Если его значение в норме, значит разрыв находится в другом месте.
  • После этого последовательно выполняются другие насечки с таким же интервалом и проводятся замеры сопротивления. Действия выполняются до тех пор, пока сопротивление не исчезнет, что и будет указывать на наличие обрыва в очередном метровом промежутке.
  • Затем надрезы делаются на самом поврежденном участке, но уже с меньшими расстояниями между собой. Постепенно тестер точно укажет на точное место обрыва.
  • После того как устраняется обнаруженное повреждение, все насечки и надрезы, которые более не нужны, изолируются.

Что может случиться с проводом в стене

Вопрос вполне логичный. Действительно, что? Ведь в стене проводка защищена не только оболочкой, но и штукатуркой. Тем не менее причины могут быть разные. Чаще всего неполадки с электропроводкой связаны с недочётами при монтажных работах или грубыми нарушениями правил эксплуатации приборов. Без какого-либо воздействия извне провод в толще стены сам по себе не оборвётся – всегда есть причина.

Чаще всего цепь неожиданно для владельца размыкается на клеммах, а их на пути следования довольно много: на щитках, в коробках, в розетках и выключателях.

ФОТО: nn.ruЕсли клемма держится на месте соединения слабо и неуверенно, она начинает нагреваться и искрить, а это чревато и пропажей соединения и даже возгоранием

Так что при подозрении в неисправности проводки после проверки автоматов и соседей стоит посмотреть на состояние клеммных соединений.

Уязвимым местом являются места многочисленных соединений проводов в распределительных коробках. Особенно рискованными являются так называемые скрутки, замотанные поверх соединения изолентой. Многие домашние мастера считают, что такой вариант по-старинке надёжен, и очень ошибаются, особенно если речь идёт о комбинированном соединении медного и алюминиевого провода. Мало того, что такой вариант скрутки категорически запрещён, «умельцы» ещё и умудряются собрать в одном месте толстый одножильный провод и гибкий провод из множества жил. А потом удивляются, как понять, что горит, и почему всё-таки начался пожар?

Или вот ещё что: часто и клеммы вроде есть вместо скрутки, а соединение пропало и искрит. В чём причина? В том, что именно эти клеммы не соответствуют нагрузке линии.

Все причины пропадания соединения, описанные выше, в принципе, не такие сложные для обнаружения, потому что всё-таки в коробку можно легко заглянуть, сняв крышку.

ФОТО: mastergrad.comПроблемы в этих местах проявляются не внезапно. Обычно вы предварительно получите намёки в виде искрения или запаха горелого пластика

Совсем другое дело – если контакт пропал в стене. Поводом для такого коллапса чаще всего являются ремонтные работы. Захотели повесить полочку, просверлили дырку под крепёж – и потеряли ток в розетке. Считайте, что вам повезло, ведь могло бы и током ударить. И если вы полностью не перерубили канал подачи электричества, а только царапнули его сверлом, то это ещё хуже, потому без изоляции в стене начнёт происходить утечка тока, плавиться изоляция и, как следствие, дело закончится коротким замыканием. Найти место такого повреждения непросто, и могут пройти годы, прежде чем незначительный дефект приведёт к серьёзной проблеме.

Теоретически владелец квартиры должен быть в курсе того, где пролегают кабели внутри стены. Но хозяева меняются, проходят годы и ремонты, а потом происходит то, что происходит. Однажды, начиная собственный ремонт во вторичке в панельном доме, вы тоже сыграете в «лотерею» с проводкой. И не факт, что вам повезёт, как предыдущим владельцам.

Но и без сверления может произойти нечто подобное. Такие проблемы могут быть у владельцев старых домов и квартир, в которых до сих пор есть алюминиевая проводка.

ФОТО: upsenergo.ruСпустя десятилетия эксплуатации обмотка таких проводов буквально превращается в хрупкий тонкий пластик, который покрывается многочисленными трещинами. Через эти трещины происходит утечка со всеми вытекающими последствиями

Ещё один вариант повреждения проводки в стене – залом при монтаже. Его можно и не заметить, но спустя некоторое время место малейшего нарушения целостности начнёт прогрессивно разрушаться. Могут пройти годы, и вы, покупая квартиру, даже не будете подозревать, какая «бомба» заложена в её стене.

Повреждения провода в толще стены – это сложная задача для обнаружения, потому что никаких наружных признаков вы не увидите.

Так что, если у вас нет схемы проводки в доме и вы недавно делали ремонт, сама проводка довольно древняя и при этом пропал ток в розетке или на люстре, ищите скрытого врага. И, между прочим, это лишний повод задуматься о полной замене проводки на современную, потому что проблемы могут появляться буквально одна за одной.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

  • сверление дыр в стене;
  • некачественная установка проводки на этапе строительных работ;
  • проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

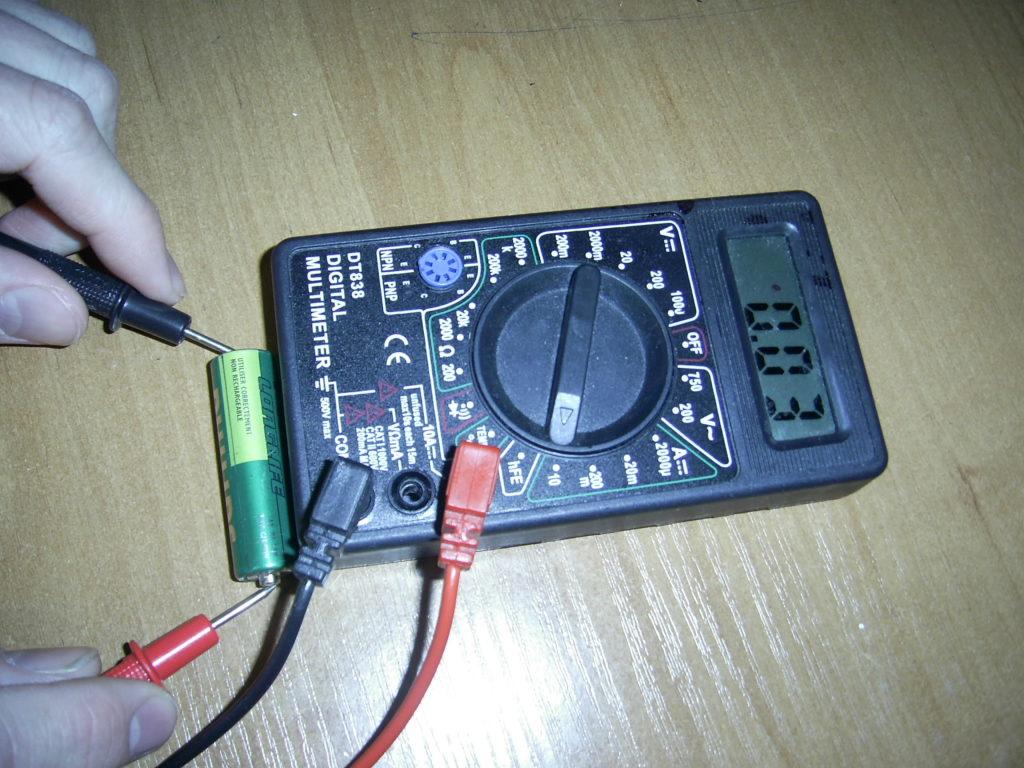

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

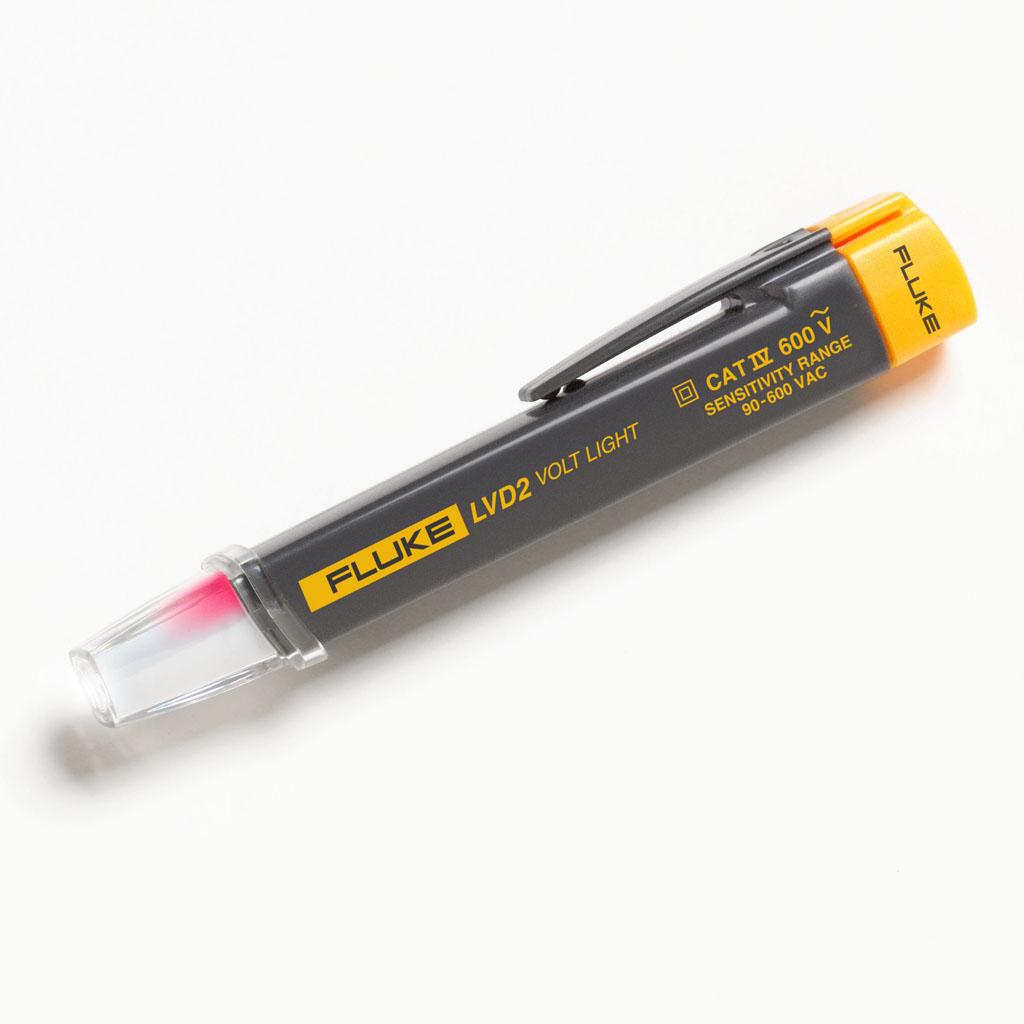

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс»

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Выявление места поломки при проблемах с розетками

В этом случае неисправность может быть вызвана неисправностью фазового или нулевого кабеля.

Обрыв фазового провода

Прежде всего, необходимо определить, к какому автомату подключена поврежденная розетка. Выяснив источник питания, к которому подключен неисправный кабель, необходимо отключить электричество и отсоединить от щита все жилы: «ноль», «фазу», «землю» (если имеется).

Для того чтобы найти источник питания розетки, необходимо переключать автомат, одновременно проверяя индикатором наличие либо отсутствие фазы

Затем необходимо вооружиться мультиметром, с помощью которого следует последовательно проверить все соединения, прилегающие к поврежденному объекту, начиная от кабеля в щите. Таким способом можно выявить зону поражения: обычно между двумя розетками присутствует два, а при наличии «земли» и три провода. Если на этом участке удается выявить лишь одну жилу (например, нулевую), можно смело предположить, что обрыв находится именно здесь.

Клеммные коробки часто бывают недоступны, поскольку скрываются под слоем отделочных материалов. При наличии доступа к подобным устройствам желательно вскрыть их, поскольку часто в них происходит повреждение жил. Если при этом не будет обнаружено неисправностей, следует проверить индикатором неработающие провода, начиная со скруток, а также обследовать клеммник и разобранные скрутки.

Возможен вариант разводки, не предусматривающий установки коробки. В этом случае кабели беспрепятственно идут от одной розетки к другой, при этом в каждый подрозетник заходит два провода, составляющих 4 жилы. В этом случае для выявления дефекта требуется снять устройства, размещенные в начале и конце неисправного участка, после чего исследовать все провода мультиметром.

Обрыв нулевого провода

Поиск обрыва нулевого провода практически не отличается от работ по обнаружению обрыва «фазы», однако имеет определенные особенности.

О разрыве нулевой жилы на контактах розетки можно узнать, поднеся к этому месту индикаторную отвертку: она будет светиться на «фазе», однако покажет отсутствие «нуля». В данном случае бесполезно использовать для проверки напряжения мультиметр, поскольку этот прибор будет показывать произвольное значение от 0 до 220 В.

Важно соблюдать строгие меры предосторожности: из-за имеющейся фазы сохраняется опасность удара током даже при нерабочей розетке. В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

В хитросплетении проводов, помещенных внутри стены, достаточно сложно разобраться. Чтобы выявить неисправный кабель, часто необходимо проверить целостность каждого элемента сети

Если для разводки электричества использован трехжильный кабель, в качестве крайней меры для передачи «ноля» можно применить жилу «заземления». Однако в этом случае функция «земля» будет отсутствовать в розетке: это нежелательно вообще и недопустимо, если речь идет о высокомощной бытовой технике, например, стиральной машине.

Основные причины поиска

Существует множество причин для того, чтобы самому искать скрытую электропроводку в бетонной стене.

Чаще всего проблема возникает в таких случаях:

  • Перепланировка квартиры. К примеру, Вы решили вырезать дверной проем в другом месте, но не знаете, где именно проходят токоведущие жилы.
  • Обрыв цепи. Одна из наиболее болезненных причин, т.к. в этом случае Вам потребуется не только найти электропроводку в стене, но и место обрыва нулевого либо фазного провода.
  • Необходимость просверлить перегородку. Вдруг придется подключить настенное бра либо повесить телевизор на стену.
  • Интерес к существующим коммуникациям. Если Вы только купили новое жилье и не имеете представления о том, какой кабель и как именно проходит по стенам и потолку, где установлена распределительная коробка и т.д.

В этих все случаях можно вызвать мастера, который даст Вам точное представление о линии электросети, а можно попробовать самостоятельно осуществить поиск проводки в стене. Отдаете предпочтение второму варианту? Тогда смотрите дальше, как определить расположение провода под плиткой, гипсокартоном и другими видами отделки.

Причины возникновения неисправностей

При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами.

К таким факторам относятся:

  • Долговременная эксплуатация кабеля. Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
  • Механическое повреждение. Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
  • Бракованный провод или некачественно выполненный электромонтаж. Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
  • Некорректное использование переходников. Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высоко-мощных бытовых агрегатов, например, стиральная и посудомоечная машины.

При некорректном применении переходника кабели, которые идут от него, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.

Во всех случаях необходимо выявить место повреждения кабеля, чтобы незамедлительно устранить повреждения.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

  • различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
  • самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
  • мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Прокладывание открытых электросетей как оригинальный декор и избавление от старопроводных проблем

Ремонт скрытой поврежденной электропроводки зачастую сопровождается строительно-восстановительными работами, требующими немалых усилий: снятия отделочных материалов, штробление стен, их дальнейшее заделывание, штукатурка поверхности стены, покрытие ее декоративными материалами. Это разумно, когда ремонтные работы по восстановлению проводки совмещаются с капитальным ремонтом.

Но если капитальный ремонт помещению не предстоит, то более рационально в некоторых ситуациях будет прокладывание новой электропроводки на поверхности стены.

При прокладывании нового электропровода можно предусмотреть отведение специальных линий на разные комнаты или устройства. Также в распределительном щите можно установить отдельные автоматы на мощные электроприборы: холодильник, стиральную машину, бойлер, микроволновку, кондиционер и т.д.

Удобным будет и выделение розеточных, осветительных групп покомнатно.

Обнаружение проводки дедовскими методами

Задолго до появления высокоточных цифровых детекторов, найти проводку в стене можно было подручными средствами. К таким методам относятся:

  • поиск проводки в стене с помощью радиоприёмника;
  • поиск с помощью кассетного магнитофона;
  • обнаружение проводки с помощью слухового аппарата;
  • использование тестера.

Определение скрытой проводки в стене с помощью радиоприёмника, не отличается высокой точностью, но данный метод не будет стоить денег, при наличии устройства приёма радиостанций.

Прежде чем приступить к определению местонахождения проводов в стене, следует в электросеть включить любой прибор, в котором есть высокоскоростной двигатель. Это необходимо для образования устойчивых помех для радиосигнала, который будет обнаружен с помощью самодельного детектора. Для этой цели можно применить болгарку или дрель. Прибор необходимо включить на максимально возможных оборотах.

Для того чтобы найти проводку, приёмник настраивается на частоту 100 кГц и подносится к стене. При максимальном приближении к месту расположения электропроводки в стене, приёмником будет улавливаться треск. Чем сильнее уровень помех, тем ближе расположена проводка в стене.

Недостаток этого метода обнаружения заключается в том, что проводка должна быть под напряжением, а в цепь обязательно подключена нагрузка.

Поиск с помощью кассетного магнитофона возможна только в том случае, если устройство не планируется использовать в дальнейшем по назначению. Чтобы использовать этот метод потребуется изготовить катушку, с помощью, которой и будет улавливаться электромагнитное поле. Для катушки используется медный провод диаметром 0,50 мм. Провод укладывается спиралью на любую плоскую неметаллическую поверхность круглой формы, при этом следует сделать 2 независимых контура.

  1. контур укладывается спиралью, примерно, до середины радиуса круга;
  2. контур размещается спиралью от середины окружности, до места, где расположен первый контур.

Затем у магнитофона выпаивается магнитная головка, и к проводу, который отходит от неё, припаивается двужильный провод, который соединяется с первым контуром.

Затем от динамика магнитофона, отпаиваются провода, и соединяются со вторым контуром катушки.

Чтобы найти проводку в стене потребуется включить магнитофон в режиме воспроизведения кассеты, и подключить наушники к проигрывателю. Если такой возможности нет, то можно припаять выходное гнездо наушников в цепь динамика магнитофона, при этом обязательно следует добавить резистор в цепь для уменьшения уровня аудиосигнала.

При включении самодельного детектора, в наушниках будет обнаруживаться постоянный однотонный сигнал высокой частоты, при поднесении катушки к стене в которой находится проводка под напряжением, частота сигнала будет меняться, а когда катушка будет расположена непосредственно над проводником, звук в наушниках полностью исчезнет.

Чтобы найти проводку с помощью слухового аппарата, необходимо перевести прибор в режим «телефон» и приблизить его к стене. В этом режиме аппарат отлично воспринимает электромагнитные колебания и проводка, которая находится под напряжением, без труда будет обнаружена.

Найти проводку в стене при помощи мультиметра, также не составит большого труда. Для этой цели понадобится прибор, который переводится в режим измерения сопротивления. Также потребуется найти полевой транзистор, небольшой мощности к которому требуется подсоединить щупы прибора.

Прибор подсоединяется к стоку и истоку полевика, и деталь используется в качестве детектора электромагнитного излучения. При приближении полевого транзистора к месту в стене, где находится проводка, будет изменяться сопротивление прибора, которое зафиксирует мультиметр.

Все перечисленные методы, проверены на практике и отлично себя зарекомендовали.

Найти проводку с помощью смартфона или индикаторной отвёртки, практически невозможно. Также не стоит верить таким утверждениям, что можно найти проводник под толстым слоем штукатурки, с помощью компаса. Использование таких устройств, для того чтобы найти проводку, абсолютно бесполезное занятие.

Признаки обрыва кабеля

Заподозрить повреждение электросетей можно в случае частичного исчезновения подачи электрического тока. На обрыв провода может указывать отсутствие напряжения в розетках, расположенных в определенной зоне, или не работающее в отдельной комнате освещение.

Иногда неполадки в проводке могут также сопровождаться задымлением или искрением кабеля. Причиной искрения может быть не только обрыв, но и оплавление изоляции в результате неграмотного подбора проводов и кабеля.


К дефектам проводов относятся обрывы и изломы жил в шнуре, а также нарушения в изоляционной оболочке кабеля

Повреждения случаются на различных отрезках сети: электроподача может быть нарушена в месте соединения кабеля с розеткой или с выключателем; на участке между этими устройствами и коробкой либо осветительным прибором.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

Кроме этого, можно самостоятельно сделать искатель скрытой проводки. Вариантов достаточно много, ниже представлены способы, которые неоднократно доказывали свою эффективность на практике:

  1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
  2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
  3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
  4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Двойные клеммы WAGO с рычажным фиксатором, остановленные на концах удлинителя, снимут все проблемы быстрого соединения с тестируемым проводом. При подключении к скруткам удобнее будет иметь на конце зажим-«крокодил».

Первым начинают прозванивать участок от щита до распределительной коробки. Для этого в коробке иногда приходится разбрирать выполненные там контактные соединения

Важно – перед разборкой необходимо запомнить (зарисовать, снять на камеру мобильника) то, как провода были подключены. Все это будет не столь сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда нулевой, зелено-желтый – заземление, фаза может иметь различный цвет, но обязательно отличающийся от указанных). Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча

Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча.

Качественно, по всем правилам выполненные скрутки, конечно, лучше не разбирать – достаточно просто найти место, которого можно коснуться щупом при прозвонке.

Прозвонку каждого из проводов кабеля производят отдельно – получается, чтобы проверить участок предстоит выполнить два или три (при наличии заземляющего проводника РЕ) промера. Если все провода в норме, участок принимается за исправный. Желательно сразу, параллельно с прозвонкой, составлять схему, если ее ранее дома не было – она может еще пригодиться впоследствии. На схеме отмечается, что участок исправен, и переходят к следующему.

Обычно следующим идет кабель от распределительной коробки к розетке. Понятно, что розетку лучше заранее разобрать, чтобы получить доступ к контактам. Заодно – проверить и подтянуть контакты на клеммах.

Если же подключение розеток выполнено, минуя распределительные коробки, то получается и вовсе один прозвон, чтобы убедиться в целостности линии. Правда, если к розетке подходят два кабеля, то один из них, как уже говорилось выше, уходит на другую розеточную группу. Его следует отсоединить, чтобы проверить этот участок отдельно.

При проверке линии освещения приходится прозванивать чуть больше. Отдельно – линию питания от щита до коробки. Далее – нулевой провод от коробки до светильника (и провод РЕ, если он имеется). Затем – фазный провод от коробки до выключателя, затем – участок от выключателя до светильника.

Но в любом случае, как правило, вся проверка на ранее локализованной аварийной линии ограничивается прозвонкой двух-трех участков кабеля. И рано или поздно будет выявлен тот провод, на котором произошел обрыв. Следует проверить его несколько раз, чтобы убедиться в правоте своих умозаключений. Например, отсутствие проводимости может быть вызвано просто плохим прижимом щупа мультиметра к оголенному концу провода. Но после нескольких попыток «упрямое молчание» прибора все же докажет, что оборванный проводник найден.

Поиск точного места обрыва

Это, пожалуй, наиболее сложный этап проведения диагностики. И без специальных приборов зачастую желаемого результата не добиться.

Участок стены, в котором находится поврежденный кабель, необходимо тщательно обследовать визуально. Не исключено, что причиной стало механическое повреждение проводки – об этом уже говорилось.

Следует и сразу принять решение – будет ли заменяться весь участок проводки, либо в планах – отыскать место обрыва и постараться срастить проводник.

В том случае, если дефект, с большой долей вероятности, образовался по причине ветхости давно проложенных проводов, то лучше даже не морочить голову, а менять весь поврежденный участок (в идеале – и вовсе всю проводку в доме или квартире, но это уже требует капитального подхода). Нет никакой гарантии, что после проведения восстановительных работ аналогичный дефект не появится вновь, рядом с местом выполненного сращивания.

Ремонт провода в стене

Если точное место повреждения удалось найти, то провод в стене потребуется соединить. Для этого аккуратно вскрывается штроба, в которую он уложен, на расстояние около 10 см в каждую сторону. От кабеля или провода отделяется поврежденная жила, при этом нельзя повредить изоляцию на других проводах.

Самый лучший способ соединения медных проводов – пайка. Для этого понадобится кусок медного провода, выполняющий роль ремонтной перемычки. На жилу ремонтируемого кабеля желательно заблаговременно надеть ПВХ или термоусдочную трубку. Затем скрутить концы перемычки с соединяемыми проводами и пропаять соединения. На это место сначала плотно накладывается изоляционная лента в несколько слоев, затем одевается ПВХ трубка или термоусадка. Соединение должно получиться герметичным. Не исключено, что вас когда-нибудь зальют соседи, а намокшая стена будет биться током.

Можно соединить провода в стене при помощи клеммы WAGO. Для соединения алюминиевых проводников этот способ самый надежный. Паять алюминий можно, но это умеют далеко не все электрики. К тому же нужны специальный флюс и припой. Соединение также лучше обмотать изолентой, а для надежности – покрыть герметиком.

После ремонта штробу заштукатуривают. До полного высыхания штукатурки лучше не подавать напряжение на отремонтированный участок проводки.

Подведем итоги

Безусловно, что вероятности аварий носят случайный характер, максимум, что можно сделать в таких ситуациях, — принять необходимые меры для обеспечения защиты. Но помимо этого не будет лишним вовремя определить аварийную ситуацию по характерным признакам. В первую очередь отгорание нулевого магистрального провода приводит к перенапряжению сети. Обнаружив первые признаки этого явления, следует отключить все электроприборы.

Сделать это оперативно и самостоятельно практически нереально. Временной промежуток для этого слишком коротким, поэтому следует установить на электрическом щитке специальные приборы, реагирующие на обрыв нуля. Как только напряжение выйдет за установленные пределы, реле контроля напряжения произведет защитное отключение.

Полностью доверять системе защиты не стоит. Может случиться так, что при наличии характерных признаков перепадов напряжения, отключение питания не произойдет. Поэтому имеет смысл перечислить наиболее вероятные проявления для данного явления:

  • Мерцание ламп накаливания. Они наиболее чувствительны к перепаду уровня напряжения, возникающего при обрыве нуля. Энергосберегающие осветительные приборы и светодиодные лампы не настолько реагируют на изменения.
  • Электронные приборы, имеющие встроенную защиту, как правило, отключаются от сети питания. Или не запускаются. Такие действия предусмотрены реакцией защиты импульсных БП на броски напряжения. Характерно, что такая реакция может сработать раньше, чем реле напряжения. Но это, во многом зависит от производителя и схемы реализации защиты электросетей, а также надежности электрического соединения.
  • Еще один характерный признак – повышение температуры выключателя. Даже если Вы не обратили внимания на мерцание ламп, то данное проявление должно вызвать опасения.
  • Искрение, при попытке подключения электроприбора, может говорить об обрыве нуля на вводе однофазного потребителя. Даже, если оно вызвано другим фактором, а не обрывом нуля, это очень нехороший признак.
  • Самопроизвольные срабатывания вводных автоматов, также могут указывать на перенапряжение. Такая реакция на обрыв нуля характерна при включении электронагревательных приборов, например электропечи, бойлера, чайника и т.д.
  • Характерные звуки во вводном электрическом щите также могут указывать на перепады напряжения. В такой ситуации рекомендуется отключить ввод питания и дождаться приезда аварийной бригады. Велика вероятность, что авария обрыва нуля имела место в электросети поставщика.
  • Обязательно установите на вводе электрической сети реле напряжения. В идеале желательно продублировать данную систему стабилизатором напряжения для дома или квартиры. Такое устройство, работая в паре с реле, позволит поддерживать заданный уровень напряжения, не отключая питание.

Собственно, только многоуровневая защита может обеспечить максимальную безопасность.
