Как и чем штробить стены под проводку — инструктаж по работе

Нормы и ограничения при штроблении стен под проводку

Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.

p, blockquote 5,0,0,0,0 —>

Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:

p, blockquote 6,0,0,0,0 —>

• Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
• Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
• Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
• Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
• Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
• Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
• При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.
• В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
• Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
• При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.

p, blockquote 7,0,0,0,0 —>

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

Быстрее работа пойдет с электроинструментом:

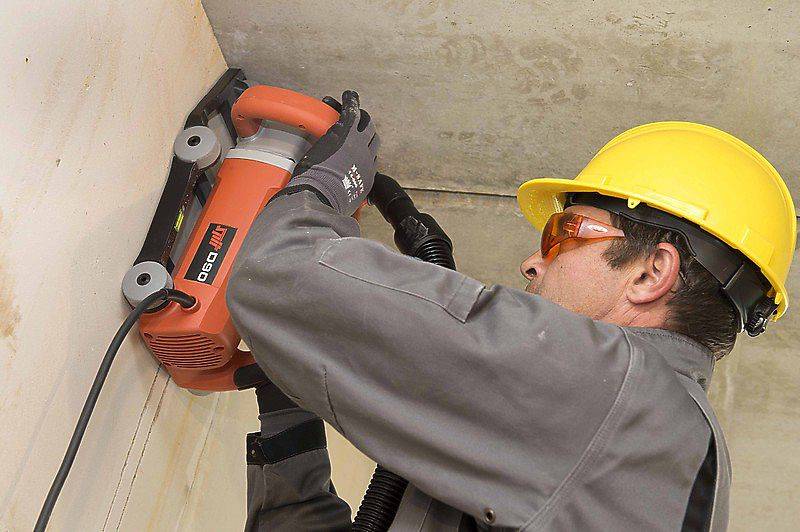

Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.

Штроборез — дорогое, но эффективное устройство которое облегчает и ускоряет штробление стен под проводку

• Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
• Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.

Сначала делают параллельные канавки, затем середину удаляют

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Штробление под кондиционер

Схема штробления под кондиционер

Под устройство климат-контроля в помещении часто штробят бетонные стены панельного дома. Именно штроборез здесь неуместен. Лучше пользоваться болгаркой или перфоратором. Необходимо следить за процессом, чтобы не наткнуться на арматуру в несущих стенах (ведь именно во фронтальных панелях делают борозды под проводку). Если арматура будет повреждена, это приведет к ослаблению несущей конструкции. В дальнейшем возможны разрушения здания. Чтобы не наткнуться на арматуру, нужно обязательно использовать перед началом работ металлоискатель. Каналы под прокладку кабеля на кондиционер делают 6 см в ширину и 5 см в глубину.

Существенные различия панельных домов

Здания этого типа собирают из крупных железобетонных блоков — панелей. На этапе производства в них отливают каналы для скрытой прокладки проводки.

Существует несколько разновидностей таких построек, 2 из них получили наибольшее распространение. Главное отличие — конструктивная схема.

Серия 1-464

Конструктивная схема объекта — перекрестно-стеновая. Это значит, что почти все внутренние стены являются несущими. Перегородки отделяют только санузел (2 шт.).

Эту серию узнают по окнам на межэтажной площадке в подъезде, повторяющим 2-створчатые квартирные.

Серия 1-335

Конструктивная схема — полукаркасная и каркасная (поздние модификации). Нагрузки несут колонны и продольные стены. Все поперечные являются перегородками.

Признаки этой серии — удлиненные окна на лестничной площадке и торцевые стены без балконов.

Резка штроб болгаркой

Штробирование с помощью перфоратора не обеспечивает качество и высокую производительность работ на объектах с бетонными стенами. В этих случаях более эффективны углошлифовальные машины, оснащенные алмазными дисками.

С помощью дискового инструмента края штроб легко нарезаются на нужную глубину. Остатки бетона по центру борозды удаляют перфоратором.

Производительность при штроблении болгаркой выше, чем перфоратором. Скорость резки достаточно большая несмотря на то, что требуется выполнить несколько действий. Обработка одной кромки проводится за один заход, что значительно экономит время.

Штробление бетонных и кирпичных стен перфоратором

Давайте рассмотрим, как необходимо штробить стену под проводку при помощи мощного перфоратора.

Сначала необходимо выполнить разметку предполагаемой трассы прокладки проводки и определиться с расположением оконечных устройств – электрических розеток и осветительной арматуры. Затем строго по разметочной линии производится сверление отверстий перфоратором с шагом 1-2 сантиметра.

Порученные отверстия необходимо соединить между собой при помощи этого же перфоратора, переключенного в режим «молоток». В качестве инструмента можно использовать бур, которым производилось сверление, или специальный ударный инструмент, имеющий форму клина. Удаление перегородок между отверстиями производится по возможности под углом, близким к 90о к оси отверстий.

Данный способ имеет несколько недостатков:

• Высокий уровень шума (не все соседи одобрят такой способ).
• Большие затраты времени.
• Низкое качество кромок полученной штробы.
• Приличное количество пыли и осколков.

Инструменты для штробления

Для штробления стен из газобетонных блоков выбирается штроборез для пено- и газобетона. Он удобен тем, что его конструкцией предусмотрена специальная отводная трубка, которая позволяет собрать пыль. Также используют болгарку с циркулярной насадкой, но при таком способе пыли будет гораздо больше. Уменьшить количество грязи можно с помощью смачивания поверхности обычной водой, но это усложнит работу. Стоит сказать, что даже при выборе специального инструмента, избежать пыли и грязи не получится. После штробления придется использовать строительный или обычный пылесос.

Учитывая, что газобетон является довольно простым в обработке материалом, сделать канал в нем можно и с помощью механических инструментов. Механический штроборез представляет собой трубу с ручкой и выступом на другом конце. Существует два вида таких инструментов:

• с фигурной рукояткой – они предназначены для штробления по горизонтальной поверхности, используются чаще всего для создания выемок для арматуры при кладке стен;
• с менее выступающей рукояткой – используется для работы по возведенной стене, чтобы сделать канал для электропроводов и труб.

Оба этих инструмента стоят недорого и их можно приобрести практически в любом строительном магазине.

Как штробить под проводку в панельном доме

Такие операции в подобных типовых многоквартирных постройках проводятся с некоторыми аспектами. В панельном доме действуют свои принципы изолирования.

Так, при организации водообеспечения штробить стены под канализацию, то изолируйте только монолитные труб без соединительных участков. Краны не замуровываются, поскольку к ним должен быть всегда свободный доступ.

Нормативы СНИП, ГОСТов и СП регламентируют, что в панельном доме, на полу или потолке штробить поверхности нельзя, иначе здание будет постепенно разрушаться.

Но некоторые специалисты всё же обустраивают одиночные канавки глубиной до 1 см, идущие по потолку до светового прибора. Такая мера обуславливается невозможностью организовать прочие методы изолированной проводки.

В Москве действует норма, запрещающая штробить любые стены в панельном здании. Это объясняется тем, что все его стеновые панели – несущие. Однако, в целом, по стране распространяются следующие правила:

1. Когда меняется проводка, применяется её перетяжка.
2. Не штробятся перекрытия и потолки. Для кабелей используются углубления плит перекрытия.
3. Стены в квартиры не штробятся по горизонтали. Если всё же используется этот способ, то арматура не должна пострадать.
4. Запрещается обустройство штроб стен на их стыках с полами.
5. Электропроводка должна иметь минимальную дистанцию от пола – 10 см, от углов помещения – 15 см. Первый критерий часто проявляется при работе на кухне. Согласно всем схемам, здесь штробление под розетки производится в 10 см от пола.

Панели не должны испытывать колоссальные нагрузки. Поэтому при дилемме, как штробить определённую зону под проводку в панельном доме, рекомендую:

• резать стену на глубину каналов;
• выдалбливать канальцы под наклоном (в этом помогает лопатка перфоратора);
• не высверливать штробы.

И при обработке несущих конструкций под проводку в панельном строении используйте только те методы, которые минимально влияют на состояние плит. Настоятельно рекомендую резку и выдалбливание под углом.

Возможно вас заинтересует

Как выбрать рабочих для ремонта квартиры 12 схем обмана при ремонте квартир На чем можно экономить при ремонте

Нормы и ограничения при штроблении стен под проводку

Есть регламентированные нормативы, которым нужно следовать. Они отражены в СНиП 3.05.06-85. Их перечень следующий:

1. Максимальная глубина штробы – 2,5 см, ширина – 3 см, длина от распаечного короба до розетки ли светового прибора – 3 м.
2. Штробить под кабели можно только в по вертикальному или горизонтальному вектору.
3. Пункт 2 исключает стены из мансарды, поскольку у них наклонная позиция. Их штробят параллельно по отношению к скату крыши.
4. По стеновой поверхности минимальная дистанция от плит перекрытия составляет 15 см, от газопровода и батареи – 40 см, от окна и двери – 10 см.
5. У электрической разводки должно быть минимум изгибов. Рекомендую их вообще исключить или допустить один поворот под углом 90 градусов.
6. Запрещается штробление в таких местах, как: углы помещения, несущие стены, плиты перекрытия.
7. Из-за образования больших объёмов пыли требуется защита: респиратор, очки, маска и т.д.

Штробление стен под проводку своими руками сопровождается повышенным шумом. Стены начинают вибрировать, и это отдаётся всем соседним квартирам. По этой причине такие операции проводите в будни с 10 утра до 5 вечера.

Есть вопросы ? Звоните!

Всегда ли нужно штробление

Этот процесс может быть выбран теми собственниками квартир, которые не желают заниматься полноценным ремонтом. Выбор этого метода обусловлен желанием сэкономить на стройматериалах и найме специалистов.

Замена проводки без штробления может быть сделана следующими способами:

• открытый метод;
• использование старых штроб;
• старая проводка.

В первом случае провод помещают в плинтусах. В процессе ремонта широко используют гофры и кабель-каналы; устанавливают коробы. Проводку в квартире без штробления может сделать специалист за небольшую плату. А вот прокладка в стене каналов под электрический провод повлечет за собой существенные финансовые расходы. Кроме того, придется выделить средства на покупку отделочных материалов. Работа профессионального штукатура также потребует расходов.

Сделать штробы можно вручную и при помощи оборудования. Лучше всего использовать штроборез с подключенным к нему промышленным пылесосом. Недостатком такого прибора является его высокая стоимость, поэтому в домашних условиях можно воспользоваться для прокладки каналов болгаркой с алмазным диском. Возможна проводка без штробления стен. Многих владельцев квартир этот вариант привлечет отсутствием пыли.

Что делать с другими стенами?

Кирпич и бетон сейчас имеет еще несколько «коллег» для межкомнатных перегородок. Это традиционное и привычное дерево, относительно новые материалы — газобетон с пеноблоками, а также гипсокартон . И в этих случаях работа будет отличаться.

Дерево

Деревянные стены — неподходящие поверхности для проводки, потому в этом, опасном, случае рекомендуют обустраивать открытую проводку: например, лучше спрятать ее в кабель-каналы, «замаскированные» под дерево. Есть один вариант, позволяющий добиться приемлемого результата, — укладка кабеля в металлические трубы, но не в гофру. Для нее потребуется защитный слой (10 мм) из негорючего материала — алебастра, штукатурки.

Для получения штроб в дереве используют те же инструменты, что для бетона и кирпича, исключение — перфоратор, который заменяет «союз» стамески и молотка. Технология тоже не отличается: сначала делают параллельные надрезы, потом «внутренности» удаляют. Есть еще два инструмента, которые специализируются именно на древесине.

1. Ручной фрезерный станок. По разметке на стене закрепляют идеально ровную планку-направляющую, по ней ведут инструмент, постепенно углубляя и расширяя штробы.
2. Циркулярная пила. В этом случае работу тоже проводят в несколько проходов, с каждым из них размер пропила увеличивают.

Если писать о фаворите среди последней пары, то это ручной фрезер. Он более безопасен, так как имеет меньшую мощность, поэтому его легче контролировать.

Газоблоки, пенобетон

Такие «воздушные» бетонные поверхности требуют профессионального подхода — использования ручного штробореза, предназначенного именно для газоблоков. Стоимость инструмента невысока (более 400, но менее 1000 рублей), а в эксплуатации он довольно прост.

Однако даже в этом случае иногда возникают затруднения. Речь идет о блоках пенобетона, которые монтировались не на клеевой состав, а на раствор. Для укладки пенобетонных изделий, отличающихся неидеальной поверхностью, используют довольно толстые швы, которые этим ручным штроборезом «процарапать» вряд ли получится. Поэтому на «подмогу» придется звать болгарку, или обрабатывать проблемные участки по старинке — молотком и зубилом. В обоих случаях пыли будет много.

Гипсокартон

Гипсокартонные стены не позволят штробить трассы, так как ГКЛ отличается небольшой толщиной и гибкостью. Единственный способ — монтаж проводки, уложенной в гофрированные рукава, за перегородку — между профилями. В гипсокартоне возможно лишь штробление отверстий для выключателей и розеток.

Как избавиться от пыли при штроблении

Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.

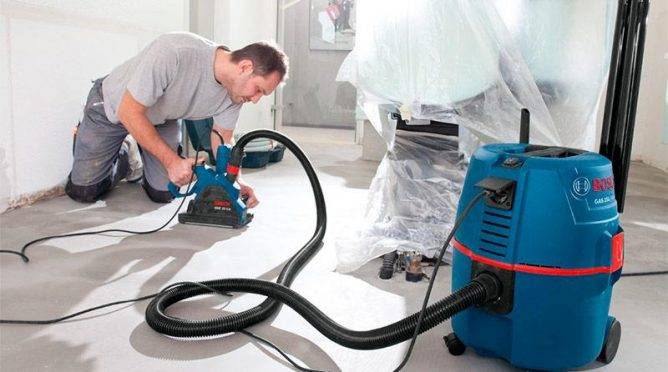

Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.

Снизить запыленность помещения помогут следующие мероприятия:

• пол закрывают пленкой,
• над входом закрепляют промышленную штору или ткань,
• перед дверью кладут влажный половик.

После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.

Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:

Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.

Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.

Обзор инструментов

Есть несколько вариантов, как штробить стены под проводку, различающиеся в зависимости от применяемого инструмента.

Молоток и зубило

Вся процедура разделяется на небольшие сегменты. Первым делом зубилом проделываем углубления по краям углубления на одну или две ширины его острия. После этого, поставив его поперек борозды, выбивается внутрь. Далее можно продолжить убирать верхний ряд по запланированной полосе и в завершение, начать углубление на 25 мм по всей длине. Также можно после каждого снятия слоя, делать углубления.

Перфоратор

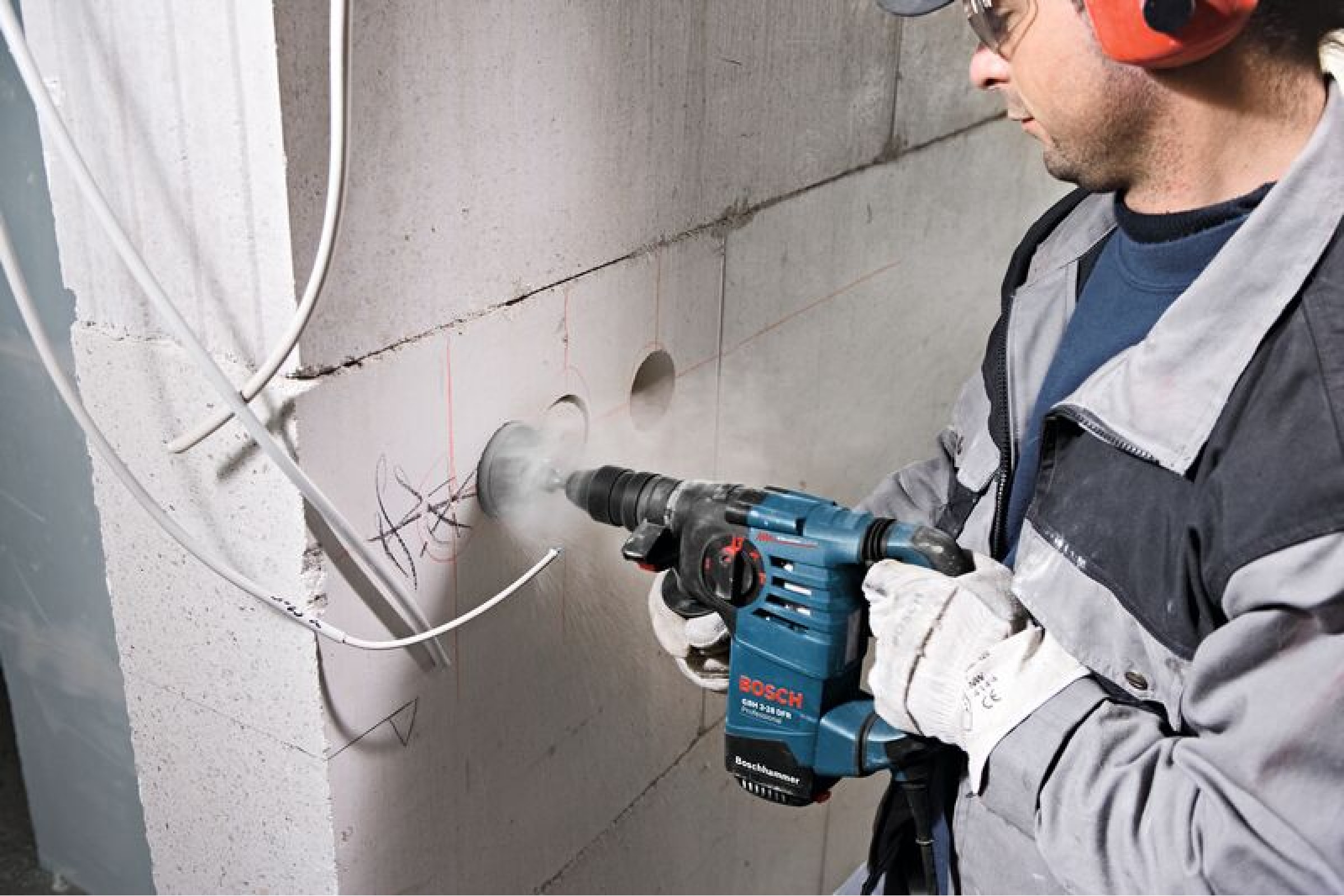

При данном способе применяются 2 насадки: бур и лопатка. Сначала по всей протяженности направления, которой запланирована борозда, проделываются дыры глубиной 25 мм на расстоянии приблизительно 10-15 мм. После этого лопаткой убираем всё лишние в канале. Главное — не устанавливать лопатку поперек направления штробы, чтоб не отколоть излишний кусок стенки или штукатурки. Штробить этим средством – самая быстрая и чистая процедура.

Болгарка, угловая шлифмашинка

При применении болгарки следует использовать алмазный диск, только с ним можно будет без труда и аккуратно проштробить бетон и кирпич, да и в случае со штукатуркой процедура будет проще. Сначала надо сделать два параллельных надпила по запланированному направлению с промежутком между ними, равным ширине штробы. Затем перфоратором либо зубилом выбрать все лишнее в надрезах до нужного размера. Процесс очень напоминает предыдущие, но штроба выходит существенно ровнее

Это важно, так как в этом случае повреждения штукатурки или отделки будут минимальными

Штроборез

По сути, это оптимальное устройство. В нем уже учтена вероятность конструкции двух разрезающих алмазных кругов с регулированием дистанции между ними. Два круга прикрыты особым кожухом, который полностью закрывает место контакта с поверхностью. Регулировкой расположения кожуха можно менять глубину, на которую будет делаться прорезка стенки. В большинстве случаях чехол оснащен особым отводом, в который можно установить всасывающую трубу от пылесоса.

Подготовка к штроблению

Штробление стен в домах под электропроводку требует тщательной предварительной подготовки, если есть желание выполнить ее на высоком уровне. Перед тем, как приступить непосредственно к штроблению, необходимо подготовить плацдарм для успешных действий:

1. Определить местоположение существующей проводки для предотвращения примыкания к ней в процессе работы, а также собственного травмирования электрическим током. Этот вариант актуален для б/у недвижимости, в частности панельных многоэтажек.
2. Сделать соответствующую разметку на кирпичной кладке или другой поверхности стен, которая определит направление укладки кабелей.
3. Обезопасить соседние помещения и вещи в них от пыли, которая будет рассеиваться в процессе работы.
4. Необходимо подготовить обрабатываемую поверхность: удалить обои, дюбеля, неровности, другие посторонние предметы.

https://youtube.com/watch?v=iUVW-YrqAlI

Инструменты для штробления

Главным вопросом при штроблении стен остается выбор правильного инструмента, поскольку именно от него зависит, как будет совершаться штробление.

Что подойдет из арсенала домашнего мастера

Болгарка – проверенный и надежный инструмент, который есть практически в каждом доме. Для ее использования потребуется алмазный диск, чтобы резка получилась точной, не оставив сколов в стенах.

Сначала необходимо смастерить параллельные пропилы, которые будут служить границами

В процессе важно помнить о нормах и размерах штроб. Углубить борозду можно, применяя зубило или перфоратор

Использование болгарки показано на видео ниже:

Работа с применением зубила и молотка выполняется в несколько этапов:

1. Зубилом намечают края штроб.
2. Острие ставят поперек и выбивают кусок стенки.
3. Снимают верхний слой, углубляя канавку.

Простой электроинструмент

Для штробления стен перфоратором потребуется 3 насадки: 2 бура разной длины и лопаточка. Процесс выполнения:

1. В стене сверлят отверстия глубиной 2,5 см, строго придерживаясь намеченной линии. Ее заранее намечают маркером. Дырки должны располагаться в 1,5 см друг от друга.
2. Бур сменяют на лопаточку и проходятся от точки к точке, проделывая канавку.

Профессиональное оборудование

Самым удобным инструментом для штробления признан штроборез. Он оснащен 2 алмазными кругами и специальным кожухом, что обеспечивает аккуратность, быстроту и легкость работ. Края штроб выходят безупречно ровными. Однако стоит такое оборудование недешево.

Требования и нормы для штробления стен

Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).

Требования и нормы для штробления стен

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.

Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

Штробить стены под проводку необходимо с учетом следующих моментов:

1. Глубина стробы до 20-30 мм, ширина — до 30 мм.
2. Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
3. Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
4. Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
5. Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
6. Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.

Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.

При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.

Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.

Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

Как сделать кабель канал в стене зубилом и молотком

Для создания небольшой штробы в стене понадобятся молоток и зубило. С кирпичной поверхностью работать сравнительно легко, но в бетонной плите проложить борозду таким способом тяжело.

Порядок проведения работ:

1. Наметка краев борозды. Делают это при помощи зубила, при этом ставится оно вдоль размеченной линии.
2. Создание канавки. Зубило поворачивают поперек борозды и постепенно удаляют из нее бетон или кирпич.
3. Углубление канавки. Если за раз не получилось добиться нужной глубины, то делают второй проход.

После создания штроб они очищаются от пыли, а затем грунтуются. Осталось проложить и закрепить кабель. На последнем этапе борозды шпаклюют и на стену наносят отделку.
