Из чего состоит смеситель: двухвентильный, однорычажный, автоматический

Промышленные модели

Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.

Фото — СБ-97МК

Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами

Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации

Однорычажные смесители

Стремясь упростить управление смесительными устройствами, разработчики создали прибор, все регулирующие функции которого сосредоточены на одном рычаге. Поворотом рычага в горизонтальной плоскости изменяют температуру воды с холодной до горячей, поднимая его – регулируют напор от закрытого положения до максимума.

Пользоваться прибором с одним рычагом особенно удобно, когда при занятых руках необходимо быстро закрыть воду или открыть кран с выполненными ранее температурными настройками.

В чём проигрывают двухвентильным приборам:

  1. более высокая цена;
  2. меньшая ремонтопригодность.

Однорычажные (джойстиковые) смесители по типу запорно-смесительного узла делятся на две группы:

  1. Шаровые.
    Узлом, регулирующим напор и температуру воды, в корпусе является смешивающий шар с тремя отверстиями – двумя входными (для холодной и горячей воды) и одним выходным (для смешанной). Этот элемент-камера изготовлен из нержавейки (лучший вариант) или латуни, подвижен и приводится в движение регулирующим рычагом снаружи. Изменяя положение шара в посадочном месте, увеличивают или уменьшают рабочие просветы его отверстий, регулируя тем самым подачу в полость горячей и холодной воды. Соответственно меняются температура и напор воды на выходе из шара.Конструкция шарового смесительного узла продумана и надёжна, такие устройства редко выходят из строя.
  2. Картриджевые
    Название таких смесителей обусловлено тем, что их запорно-регулирующим узлом является специальный цилиндр-картридж – керамический (более дорогие модели), и пластиковый. В этом элементе установлены 3 или 4 хорошо притёртые между собой плоские металлические полудиски с отверстиями особой конфигурации. Перемещая эти пластины относительно друг друга с помощью рычага, изменяют величину просветов в их отверстиях, чем и обеспечивается регулировка воды на входе и выходе из устройства.

    Картриджевые смесители проще шаровых в ремонте, но очень чувствительны к мельчайшему абразиву в воде – на входе нужен фильтр, иначе притёртость дисков нарушается, и кран начинает течь. Из особенностей следует отметить тугое вертикальное перемещение рычага, тогда как регулировать температуру воды горизонтальным поворотом ручки очень легко.

Двухвентильные смесители

Запорный узел таких устройств состоит из пары кран-букс, регулирующих подачу в корпус горячей и холодной воды для смешения до нужной температуры с последующим выходом через излив. Именно такой конструкции были первые смесители, поэтому двухвентильные приборы – это классика запорно-смесительной арматуры, в силу многих своих «плюсов» не устаревающая морально.

Достоинства двухвентильных смесителей:

  1. Простота управления.
    Напор регулируется одним видом движения – вращением маховика на открытие или закрытие, другие его смещения исключены.
  2. Высокая ремонтопригодность.
    Заменить изношенные прокладки на кран-буксе под силу даже дилетанту. То же касается и замены этого узла целиком — при износе шлицов на штоке или другом трудно восстанавливаемом повреждении.
  3. Двухвентильные приборы дешевле однорычажных того же класса.
  4. Совместимость с газовыми колонками всех типов.

Кран-буксы для двухвентильных смесителей изготавливаются из латуни и выпускаются двух видов: червячные (с резиновой запорной прокладкой) и со вставками из керамики. Разница в конструкции устройств этих двух видов обуславливает и различные эксплуатационные характеристики.

Двухзахватные смесители с червячными кран-буксами

Нижняя часть кран-буксы этого типа представляет собой подвижный запорный металлический поршень с уплотняющей прокладкой, который при вращении штока в верхней неподвижной части управляет поступлением воды в корпус – запирает «седло» клапана. Отрегулировав напоры на обеих запорных устройствах, на «гусаке» имеют воду нужной температуры.

Чтобы полностью открыть такую кран-буксу из закрытого положения, нужно сделать 2-3 полных оборота маховика (штока). С одной стороны, это неудобно – делать несколько движений. Но с другой – большая амплитуда позволяет точнее выполнить настройку температуры воды.

Достоинства двухвентильных смесителей с червячными кран-буксами:

  1. Надёжность конструкции запорных узлов.
    Комплектующие кран-букс, кроме прокладок, прочны конструктивно и до необходимости замены служат много лет. При износе некоторых уплотнителей можно сильнее закрутить маховик или запорный узел в корпусе, и отложить ремонт на какое-то время.
  2. Высокая ремонтопригодность.
    Изношенные прокладки можно менять самостоятельно, а запорную – даже изготовить самому. Затраты на такой ремонт мизерны.
  3. Запорная фурнитура червячного типа дешевле керамической.

Недостатки.

К таковым можно с натяжкой отнести необходимость поочерёдной настройки двух кран-букс или 2-3 оборота маховиков между крайними положениями – но это всего лишь особенности конструкции. Что касается замены уплотнительных прокладок, то меняют их раз в 2-3 года, а то и реже.

Двухвентильные смесители с керамическими кран-буксами

От червячных кран-букс эти устройства отличаются следующим:

Из закрытого положения узла до полностью открытого нужно сделать пол-оборота маховика (180 град.) или, в зависимости от модели, четверть оборота (90 град).

Интенсивность потока воды регулируется не обечайкой, а двигающимися друг по другу пластинами с прорезями.

Такие кран-буксы дороже червячных и в большинстве случаев удобнее – вращать маховики приходится меньше, при этом амплитуды вращений хватает для достаточно точной настройки температуры воды. К этому «плюсу» можно добавить все перечисленные достоинства червячных кран-букс, в том числе ремонтопригодность.

К недостаткам металлокерамических изделий относят быстрый износ пластин при наличии в воде абразивных частиц. Однако, с грязной водой никто из потребителей не будет мириться в любом случае, а с установкой фильтра эта проблема уходит.

Как самому отремонтировать кран-буксу с керамическими пластинами, наглядно показано в этом ролике:

Двухвентильные краны

Двухвентильный кран способен осуществлять смешивание горячих и холодных потоков воды. Корпусы таких смесителей производятся из латуни и подвергаются хромированию. Изделие оснащается парой вентилей, выполняющих управление картриджами. Излив смесителя, оснащается аэратором, обеспечивающим фильтрацию воды.

Устанавливаемые в ванной краны комплектуются переключателем, способствующим перенаправлению водных потоков по гибкой лейке как на фото. Основное предназначение двухвентильного смесителя заключается в смешивании горячей и холодной воды. Операция выполняется с помощью картриджей, обязательно присутствующих в схеме. После открытия вентиля происходит смешивание потоков во внутренней полости, откуда и поступает вода необходимой температуры.

Двухвентильные краны

Двухвентильный кран способен осуществлять смешивание горячих и холодных потоков воды. Корпусы таких смесителей производятся из латуни и подвергаются хромированию. Изделие оснащается парой вентилей, выполняющих управление картриджами. Излив смесителя, оснащается аэратором, обеспечивающим фильтрацию воды.

Устанавливаемые в ванной краны комплектуются переключателем, способствующим перенаправлению водных потоков по гибкой лейке как на фото.  Основное предназначение двухвентильного смесителя заключается в смешивании горячей и холодной воды. Операция выполняется с помощью картриджей, обязательно присутствующих в схеме. После открытия вентиля происходит смешивание потоков во внутренней полости, откуда и поступает вода необходимой температуры.

Устройство модели с одним рычагом

Однорычажный смеситель представляет собой более сложное устройство, т. к. в нем не задействовано несколько буксов – смешение воды производится при помощи специального шарового или керамического картриджа. Популярные фирмы – Oras, Vidima, Iddis и RAF.

Фото — устройство кухонного смесителя с вентилем

У шарового водопроводного крана с картриджем шарового типа в устройство заложена специальная округлая головка. Она контролирует поток воды и уровень температуры. При подъеме крана вверх производится открытие клапана, а при повороте его направо или налево — регулировка температуры. В отличие от двухвентильного, подключение труб разного водоснабжения производится в одну точку, а при помощи шарика просто внутри крана регулируется поток горячей или холодной воды. Область действия такого смесителя очень широкая – его используют для душевой кабины, раковины, ванной комнаты и кухни.

Фото — шаровая модель

Аналогично работает смеситель керамического принципа действия, но здесь поток воды ограничивается при помощи притертых пластин, выполненных из керамики. Это очень удобный тип современного крана, т. к. он не поддается коррозии, не требует специальных условий эксплуатации и очень редко нуждается в ремонте.

Фото — принцип работы картриджа

Также керамические пластины известны своей плотностью притирки, что позволяет сократить затраты воды во время приема душа или умывания. Из-за полного отсутствия зазора между пластинами ни одна капля воды не проливается без хозяина, так что неприятный капающий звук никогда Вам не помешает.

Фото — вариант с керамическими пластинами

Видео по теме:

Рассматриваем фото сантехнических предметов и выбираем удобный смеситель для кухни по компоновке

В ходе просмотра различных каталогов и электронных изображений исполнительных элементов водопроводной системы вырисовывается классическая схема подразделения продуктов по принципу действия на две категории:

  • двухвентильные;
  • однорычажные.

Эргономичным и практичным смеситель для кухни на фото выглядит именно в однорычажном исполнении. Наряду с экономичностью и минимальным временем выхода струи на рабочую температуру модели данного класса имеют неоспоримое преимущество – возможность быстро и полноценно активировать аппарат и отрегулировать параметры струи одной рукой. Такой принцип включения смесителя особенно удобен в процессе формирования кулинарных шедевров, когда обе руки редко бывают свободными.

Менее популярный двухвентильный аппарат чаще устанавливается на кухне как завершающий элемент объектов стиля ретро. Смесители этой категории с керамическими кран-буксами способны конкурировать по многим характеристикам с однорычажными сантехническими узлами, но в плане практичности лидерство несомненно закреплено за последними.

Просматривая картинки, легко заметить, что устройство двухрычажного смесителя для кухни несколько проще. Однако на стоимости ремонта упрощенность конструкции не сказывается: цена двух качественных кран-букс как правило превышает стоимость картриджа для однорычажного аппарата.

Ремонт двухвентильного смесителя

Основные неисправности двухвентильных смесителей — неполное перекрытие воды, при котором она течет из крана, и протечки в области корпуса или через шток. Во всех приведенных ситуациях причинами неисправностей является истирание герметизирующих прокладок на корпусе, штоке и запорном клапане (в керамических кран-буксах – при повреждении поверхности элементов из керамики).

Устранение протечек в червячном вентиле

Ремонт кранов-смесителей для кухни вентильного типа проводят в следующем порядке:

  • Поддевают острым ножом или плоской отверткой пластиковый колпачок-заглушку от маховика горячей или холодной воды и откладывают его сторону.
  • Отворачивают отверткой винт крепления маховика и снимают его смещением вверх со шлицов штока.
  • С помощью разводного ключа откручивает буксу за шестигранник в верхней части корпуса.

Далее, в зависимости от вида вентиля поступают следующим образом:

В буксах червячного типа основными причинами протечек является истирание прокладок, они располагаются на штоке, корпусе и в седле запорного клапана, последняя прокладка подвержена наибольшему истиранию и чаще других нуждается в замене.

Для замены клапанного уплотнителя откручивают на торце поршня прижимной винт, извлекает прокладку из гнезда и на ее место ставят новую. Если требуется срочный ремонт, а подходящей детали под руками нет, подкладывают в гнездо вырезанный по кругу с центральным отверстием кусочек любого материала (резина, кожа, пластик) и ставят прокладку на место.

При износе уплотнителей на штоке или корпусе приобретают аналогичные детали в торговой сети и устанавливают их на место изношенных. Если в магазине не удалось обнаружить резиновые кольца для штока, можно извлечь из борозд и намотать в канавки один — два витка тонких полосок ФУМ-ленты, лейкопластыря или тканевой изоленты и вернуть изношенные кольцевые уплотнители на место.

Этапы замены прокладки в червячном кране-буксе

Ликвидация протечек в керамических вентилях

Для ремонта керамических букс рационально заранее приобрести ремкомплект, в который входят все основные прокладки и две пластины из керамики. Основные неисправности и методы их устранения приведены ниже:

  • Вода поступает в излив при износе нижней силиконовой прокладки. Для устранения неисправности требуется ее замена.
  • Кран подтекает под маховиком, для ремонта меняются два уплотнительных кольца на штоке (если деталей на замену нет, используют подмотку, рассмотренную выше).
  • Вода течет из излива при закрытом кране, если нажать на маховик сверху, течь прекращается. Причина неисправности, которая наиболее часто встречается в керамических буксах — износ фторопластового кольца, отвечающего за прижим керамических пластин друг к другу, при этом вода просачивается в зазор между ними. Дефект устраняется установкой нового фторопластового (медного) кольца.
  • Вода протекает между буксой и корпусом смесителя, неисправность вызвана износом резинового кольца на поверхности буксы. Это одна из очень редких неисправностей, так как прокладка находится в неподвижном состоянии и не может износиться, разве что рассыпаться от времени и длительного нагрева. Ремонт состоит в замене наружного резинового кольца на корпусе буксы.
  • С излива капает вода, неисправность заключается в повреждении поверхности самых долговечных керамических пластин частицами песка и другими твердыми абразивными частицами при долговременном использовании кранов для перекрытия грязной воды. Устраняют неисправность заменой изношенных пластин новыми из ремонтного комплекта.

Замена стертого фторопластового кольца (белого цвета) на медное в керамической кран-буксе

На современных кухнях чаще других используют однорычажные смесители, обладающие высокой функциональностью, удобством в работе и приемлемой стоимостью. Благодаря простоте конструкции, смесители с одним рычагом надежны в работе, а в случае возникновения неисправностей заменить изношенные или сломанные детали (картридж) по силам любому пользователю при наличии разводного ключа и элементарных технических навыков.

Однорычажный смеситель – достоинства и недостатки

Главное достоинство смесителей с одной ручкой – удобство включения. Так, удлиненные рычаги установлены в больницах, в частности, перед операционными – воду можно включить локтем (их так и называют – «локтевые»). Они незаменимы в мастерских, на кухнях, а также в рукомойниках санузлов – включаются тыльной стороной руки, рычаг остается чистым, руки мыть проще. Что еще хорошего в таких конструкциях?

  • Экономят место – по сравнению с вентильными такой смеситель действительно занимает меньше пространства.
  • Идеальны для современных стилей интерьера – например, хайтек немыслим без такого рода выключателей.
  • Долговечность конструкций с керамическим картриджем.

К неудобствам можно отнести большое количество подделок и некачественной продукции на рынке – например, изделия из порошкового силумина.

Топ-7 лучших чугунных ванн

Чугун – настоящая классика сантехники. В наше время из него делают только ванны, однако в раньше можно было встретить и раковины, и унитазы, выполненные из этого материала. Постепенно от него отказываются, считая слишком тяжелым и консервативным, однако такие изделия до сих пор пользуются популярностью, так как имеют серьезные преимущества перед остальными.

Специфика однорычажного смесителя

Однорычажные смесители — простота в эксплуатации, так как настройка напора и температуры воды проводится при помощи регулировки одного рычага. Сами смесители могут быть картриджевыми и шаровыми.

Модели с картриджем оснащены плотно прилегающими металлокерамическими пластинами, надежными и прочными. Когда рычаг смесителя поворачивается, сечение пластин меняется.

Шаровые модели — наиболее распространенные. В них расположен стальной шар, за счет смещения которого регулируется температура воды, то есть путем поворачивания рычага. А вот напор воды контролируется при помощи поднятия и опускания рычага.

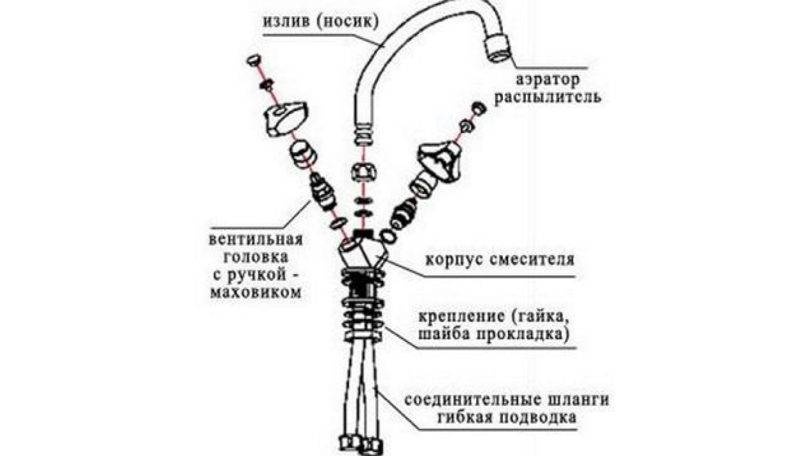

Конструкция двухрычажного смесителя

Распространенная ёлочная конфигурация двухвентильного сантехнического аппарата состоит из таких сборочных единиц:

  • излив;
  • корпус смесителя;
  • две кран-буксы.

Подача воды в корпус смешения может осуществляться как доступными вентильными головками, так и более надежными керамическими кран-буксами.

Первая состоит из таких структурных элементов:

  • маховик (ручка);
  • корпус с наружной резьбой;
  • подвижный шток, связанный с маховиком;
  • клапан с резиновым уплотнением;
  • сальники, расположенные в корпусе кран-буксы.

Отжимая шток кран-буксы от седла, осуществляется подача из соответствующего температурного канала воды в смешивающий корпус и дальнейший вывод жидкости из носика.

Принципиальное устройство керамической кран-буксы двухвентильного смесителя для кухни следующее:

  • ручка;
  • механизм поворота;
  • два притертых керамических диска с отверстиями;
  • фиксирующие гайки.

Параметры потока зависят от степени совмещения отверстий керамических дисков.

Однорычажный смеситель: устройство и ремонт

Что такое смеситель в общем, никому говорить не нужно, каждый точно знает, что это устройство, при помощи которого холодная вода смешивается с горячей и подается для разнообразных нужд на кухне или в ванной. За свою историю, человечество пережило множество типов и видов, а также моделей смесителей. На сегодняшний день наиболее популярными и востребованными считаются смесители с единственным рычагом-регулятором, которым можно настроить нужный напор и необходимую температуру воды.

Интересно

Спрашивая в магазине подобные устройства, или собираясь произвести ремонт однорычажного смесителя для кухни своими руками, можно обнаружить, что у них есть и иные названия. Такое сантехническое оборудование может также называться монокомандным, а в быту многие люди вообще окрестили его джойстиком. Своей популярностью такие джойстики обязаны надежности и длительному сроку работы, так как внутренние их детали практически не истираются друг о друга, они выполнены из металла и керамики, а резиновые прокладки, что там есть, легко заменимы.

Конструкция и принцип работы

Однорычажное устройство состоит из нескольких, скрепленных между собой частей. Для того, чтобы разобраться, как отремонтировать кран смесителя с одной ручкой, придется немного подробнее ознакомиться с его конструкцией.

  • Регулятор (ручка, рычаг) напора и температуры воды.
  • Гайка или шайба для фиксирования основного штока.
  • Картридж, либо специальный шарообразный клапан с отверстиями и пазами, обеспечивающий смешение потоков воды.
  • Резиновые прокладки (седла), предотвращающие протечки.
  • Трубка крана с резьбой на одной стороне и с прикрученным фильтром-аэратором (сеточка), на другой.
  • Разные манжеты и шайбы для прикручивания к раковине или мойке и юстировочное кольцо, для удержания конструкции в сборе.

Принцип работы таких смесителей довольно прост и понятен, если разобраться. О том, как работает, а также, как именно разобрать однорычажный смеситель уже имеется статья на нашем сайте. В двух словах, вода попадает в картридж по двум отверстиям, после чего изливается, уже смешанная между собой. Перемещая при помощи рычажка внутренний элемент (шарик или картридж), можно выбрать разные положения отверстий и пазов, отвечающие за подачу более холодной или горячей воды.

Частые причины поломок

Бывает так, что смесители выходят из строя, тогда без ремонта никак не обойтись. Проще всего обратиться к настоящему профессионалу-сантехнику, который лишь взглянув на проблему, чаще всего уже может поставить «диагноз», назвать причину поломки и методы ее купирования. Но доступны подобные услуги не всем и не всегда. Причем несмотря на разнообразные конструкции, причины, в основной своей массе, одни и те же. Потому есть смысл попробовать разобраться самому, как починить смеситель с одной ручкой и сэкономить свои деньги.

  • Картриджная система считается более надежной, потому, что изготовлен этот элемент из керамики или специального полимера, который очень редко выходит из строя, да и то из-за заводского брака. Однако она более дорогостоящая и имеет свойство забиваться твердыми частицами, к примеру, песком, глиной или ржавчиной из водопровода.
  • Шариковый механизм обойдется дешевле, но изготовлен из металла, потому поддается некоторым коррозийным явлениям, окисляется, а благодаря свой форме, может накапливать на поверхности известковый налет, который придется регулярно чистить.
  • Седла шара или картриджа, представляющие собой резиновые прокладки, тоже могут выйти из строя из-за твердых примесей в воде или растворенных в ней веществ. Тогда прокладки могут деформироваться и даже затвердеть, что обязательно приведет к выходу всего смесителя из строя.
  • Перетянутые гайки и шайбы тоже могут привести к поломке, смеситель может заедать или вовсе заклинить. Но и разболтанные скрутки тоже ничего хорошего не приносят, так как и они пагубно влияют на работоспособность и долговечность системы.
  • Трещины, сколы или заводской брак на корпусе смесителя обычно приводит к протечкам, это достаточно популярная поломка, о которой ни в коем случае нельзя забывать, а то немудрено и соседей затопить.

Но самой главной, основной причиной поломок всех видов смесителей, как однорычажных, так и иных, является жесткая вода, что имеется в нашем водопроводе. Со временем разные вещества оседают на прокладках и внутренних поверхностях, «прикипают» на гайках, винтах и шайбах, не позволяя им правильно функционировать. Для купирования такой проблемы, лучше всего установить на вводе в квартиру или в дом специальный фильтр, поверхностной, а еще лучше, глубокой очистки и регулярно менять его наполнитель. Тогда не придется постоянно чинить разнообразные неисправности однорычажного смесителя.

Как подбирать смеситель

По виду монтажа:

  1. Настенный
  2. Монтаж на одно или несколько отверстий.
  3. Смеситель для отдельно стоящих раковин.

Смеситель для отдельностоящей раковины устанавливается на прилегающую к ней поверхность, в то время как при настенном монтаже трубопровод и корпус смесителя обыкновенно прячут внутри стены. Поэтому при монтаже смесителя для отдельно стоящей раковины, вы можете выбрать  положение смесителя на свое усмотрение.

Чтобы смеситель был удобен и подходил вам  по параметрам, определитесь, как вы будете его использовать. Для кухни подходят смесители со средним, а лучше высоким изливом, тогда будет просто  подставить большую кастрюлю или высокую вазу для цветов. Соответственно и раковина (мойка)  должна быть глубокая. В ванной, если помимо мытья рук и чистки зубов не будете использовать кран под другие  надобности, вполне подойдет смеситель с низким изливом и коротким носиком.

Знакомимся с устройством однорычажного смесителя для кухни: основные детали и сборочные единицы

Реакция на внезапный выход из строя аппарата, смешивающего горячие и холодные потоки воды, часто ограничивается одним действием: звонок сантехнику, который не всегда может прибыть в кратчайший срок. Ознакомившись с устройством агрегата, ремонтную процедуру в состоянии выполнить абсолютно каждый.

Однорычажный агрегат состоит из двух основных сборочных частей:

  1. механизма, активирующего подачу воды и обеспечивающего смешивание потоков;
  2. излива, который может быть конструктивно оформлен в одном корпусе с вышеупомянутым механизмом или отдельно.

Комбинирующее потоки воды устройство смесителя для кухни однорычажного типа состоит из следующих деталей:

  1. осевой фиксирующий элемент с наружной резьбой;
  2. рукоятка;
  3. декоративная крышка корпуса;
  4. фиксирующая гайка;
  5. картридж;
  6. резиновые прокладки;
  7. корпус.

Картридж, непосредственно осуществляющий смешивание потоков воды, может быть как керамическим, так и более доступным шаровым. Устройство последнего довольно простое:

  • полый шар с рычагом, соединяющимся с рукояткой;
  • съемная деталь, внутренняя поверхность которой выполнена в виде усеченной сферы;
  • фиксирующий резьбовой элемент;
  • две подпружиненные втулки;
  • пластиковый корпус.

Шар имеет три отверстия. Два из них по мере поворота рычага совмещаются с соответствующими каналами подачи воды. Смешанная внутри шара жидкость, подается через третье отверстие в носик смесителя.

Керамический аналог чаще неразборный. В его корпусе имеются две пластины с высоким качеством контактируемых поверхностей. Подача воды осуществляется при совмещении просверленных в этих дисках отверстий.

Съемный излив имеет с одной стороны внутреннюю резьбу и грани под ключ определенного типоразмера. Противоположный торец на большинстве фото изливов смесителей для кухни имеет классический аэратор, включающий сеточку с мелкими отверстиями (часто меньше диаметра иглы) и фиксирующую ее гайку.
