Замена светодиодов
При замене светодиодов нужно соблюдать полярность
Если причиной выхода лампы из строя является сгоревший диод, проводится его замена на исправную деталь. Эту процедуру следует выполнять в такой последовательности:
- Включить паяльник, предварительно уложив его на негорючую подставку.
- Пометить, где находится плюсовой и минусовой провод. Отсоединить планку с кристаллами от корпуса. Делается это с помощью паяльника путем расплавления контактов.
- Зажать плату в держателе. Захватить неисправный кристалл пинцетом или хирургическим зажимом.
- Поднести паяльник к контактам на обратной стороне детали. Одновременно тянуть диод в сторону от основания.
- Отделить сгоревшую деталь. Аналогичным образом выпаять рабочий кристалл с платы донора.
- Зачистить окалину с того места на радиаторе, где находился сгоревший диод.
- Подготовить исправную деталь к установке. Для этого его контакты подгоняются по ширине к отверстиям на плате, после чего обрабатываются канифолью и оловом.
- Вставить новый элемент контактами в отверстия. Необходимо действовать внимательно, соблюдая полярность.
- Поднести паяльник с каплей припоя к каждому проводу и зафиксировать их на основании.
- Обработать место пайки лаком для защиты от коррозии.
- Восстановить слой теплопроводной пасты. Установить плату на радиатор.
- Припаять провода к контактам.
- Проверить работоспособность изделия путем его присоединения к переноске или настольной лампы с выключателем. Если возникли проблемы, выполнить доработку путем замены диодов или деталей драйвера.
- Приклеить колпак к основанию. Для этого лучше использовать силиконовый клей. Пользоваться отремонтированным изделием можно через пару часов.
Решение проблем с драйвером
Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.
Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.
Причинами, по которым выходит из строя конденсатор, могут стать изначальный заводской дефект или регулярный перегрев модуля в результате некачественного теплоотвода
Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.
Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.
Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.
Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.
Мультиметр представляет собой универсальный прибор, предназначенный для измерения основных базовых параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого LED-изделия
Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.
Температура разогрева в момент пайки не должна превышать 2600. Простой паяльник нагревается сильнее, поэтому на его жало нужно плотной спиралью намотать кусок медной жилы с сечением не более 4 мм. Чем сильнее удастся удлинить жало, тем ниже будет его рабочая температура

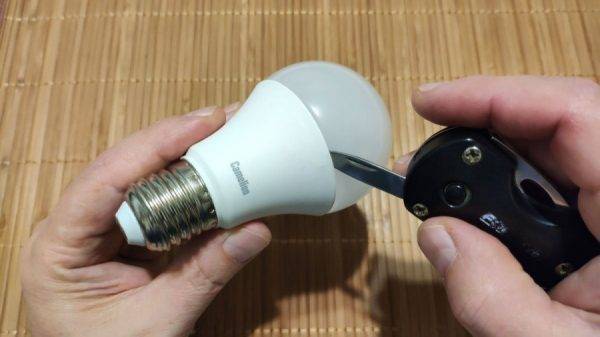

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.
Виды и основные причины поломок
Если возникают проблемы со светодиодным светильником или лампочкой, не заметить это невозможно. Варианты неисправностей могут быть разными, но чаще всего встречаются такие:
- Свет полностью пропадает. Это может случиться как при включении или выключении, так и в процессе работы.
- Освещение может пропасть в любой момент и возобновиться через какое-то время. Причем, временные промежутки могут быть какими угодно.
- Мерцание лампочки или светильника. Интенсивность может быть разной, но изменение яркости создает дискомфорт для зрения.
- Мигание — когда свет моргает каждую секунду.
- Повреждение конструкции из-за удара или попадания влаги в систему (например, из-за конденсата или если соседи сверху затопили квартиру).
Когда перестала гореть часть лампочек, не стоит откладывать ремонт.
Если видов неисправностей всего несколько, то причин намного больше. Чаще всего возникают такие проблемы:
- Перегрев узлов и их деформация или нарушение контактов. Диоды нагреваются не сильно (примерно до 30 градусов). Но если в помещении жарко, то температура под потолком может повыситься до 50-60 градусов, а при таких условиях нарушаются контакты, выходят из строя детали и отслаиваются отдельные элементы на плате. Также проблема возникает, когда радиатор охлаждения со временем покрывается пылью или светильник расположен в месте с плохой вентиляцией.
- Нарушение рекомендованных правил пользования светодиодным оборудованием. Вместе с светильником и люстрой всегда идут условия эксплуатации, при которых производитель гарантирует долгую работу. Любые отклонения повышают риск неисправностей в разы.
- Перегорание диода, спровоцированное скачками напряжения или выходом из строя конденсатора. Это характерно для недорогих моделей.
- Различные нарушения при подключении и установке оборудования. Короткие замыкания и другие сбои работы сети могут быть причиной поломки.
Важно! Чем дешевле используемое изделие, тем выше вероятность, что даже малейшие отклонения от нормы приведут к неисправности. При подключении важно ничего не перепутать
При подключении важно ничего не перепутать. Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников
Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца
Не стоит забывать и о заводском браке, он встречается намного чаще, чем в других разновидностях светильников. Особенно часто недоработки бывают в светильниках с пультом дистанционного управления, так как конструкция сложная, а технологии нередко еще не отработаны до конца.
Неисправности в драйвере
Бывает, что светодиодная лампа на 220 В не работает, даже после замены светодиодов, как в примере выше. В таком случае нужно отремонтировать своими руками другие компоненты, но изначально рассмотреть драйвер.
При визуальном осмотре некоторые повреждения устраняются без труда. Например, черные или расколотые резисторы, вздутые емкости. Если при осмотре ничего не видно, понадобится тестер, чтобы проверить работоспособность элементов.
Если все компоненты целостные и в рабочем состоянии, но светодиодная лампа все равно не работает, причиной может быть некачественная сборка. В таком случае нужно проверить все места пайки. Недостаточно прогретые, под воздействием перепада температур приводят к ухудшению и исчезновению контакта. Лампа начинает мигать или не светится совсем. Если найдены трещины, хорошо прогреть эти зоны при помощи паяльника.
В последнюю очередь проверить диодные мосты, так как они весьма редко перестают работать. Пробитые диоды выпаять и еще раз осмотреть. Если повреждение присутствует, поставить новый компонент.
Важно следить за тем, как подключены щупы мультиметра и не перепутать полярность. Шнур красного цвета — на плюс, черного — на минус. В противном случае светодиодная лампа на 220 В не заработает, но в целом, отремонтировать ее своими руками не сложно
К тому же это еще и дешевле, чем покупать новую
В противном случае светодиодная лампа на 220 В не заработает, но в целом, отремонтировать ее своими руками не сложно. К тому же это еще и дешевле, чем покупать новую.
Причины выхода из строя
Почему вообще сгорают светодиодные лампы, если, как заявляют производители светодиодов, ресурс светоизлучающих полупроводников составляет минимум 15-20 тысяч часов? Практически все драйверы не имеют механических элементов и контактов, значит, у них наработка на отказ должна быть не меньше. Но лампы горят, порой не выработав даже свой гарантийный срок, и это факт. Причин поломки лампочки может быть несколько:
- Производственный брак. Увы, от этого никто не застрахован. Особенно, если производители комплектующих и светодиодов – наши китайские братья, работающие в гараже и на коленках.
- Неправильная эксплуатация. К примеру, плохая вентиляция в закрытом светильнике. В таких источниках света лампа перегревается, и тут уж выйти из строя может все что угодно – от драйвера до светодиодов. Сюда же можно отнести пыль, влагу, «искрящий» выключатель, выключатель с подсветкой и т. п.
Плохое питание. Если напряжение постоянно скачет или оно ненормально завышено, тут даже самый качественный драйвер может “потерять терпение”. Сюда же отнесем постоянные выбросы напряжения, к примеру, при пуске мощных моторов или сварочного оборудования, и импульсные помехи.
Возможен ли ремонт печатной платы
Если на плате выгорела одна или две дорожки, их можно продублировать дополнительными проводниками.
Дорожка, продублированная внешним проводником.
Если выгоревших дорожек много и не пугает процесс изготовления платы методом ЛУТ, можно сделать новую плату. Проще всего это сделать с помощью программы Spriny Layout. В ней есть функция загрузки подложки, в качестве которой можно применить фото неисправной платы.
Скриншот интерфейса программы Sprint Layout с фоновым рисунком платы.
Дальше надо подогнать рисунок под размер, расположить на нем пятачки и площадки под элементы и соединить их проводниками (на рисунке показаны только наложенные пятачки под сверление) по шаблону. Потом плата делается обычным путем по лазерно-утюжной технологии и на нее перепаиваются элементы.
Особенности ремонта led ламп
Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.
Ремонт светодиодного светильника
Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;
- Демонтаж светильника;
- Изучение технической документации;
- Подготовка приборов (список перечислен выше);
- Приобретение мультиметра для проверки контактов;
- Проведение ремонтных работ в зависимости от проблемы;
- Замена драйвера или же блока питания при необходимости.
Ремонт светодиодных люстр
- Приспособление снимается с потолка или же стены;
- Корпус прибора снимается;
- Изучается схема электронная (чаще всего дефекты являются видимыми);
- Удаляется плафон и другие украшения декоративного формата;
- Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
- Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.
Ремонт светодиодной ленты
Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.
При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.
Ремонт светодиодных фонарей и прожекторов своими руками
Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.
Техника безопасности при ремонте светодиодных ламп на 220 в
Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни
Исходя их этого важно соблюдать следующие предосторожности:
- В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
- При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
- По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
- Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.
Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт
Важно все ремонтные процедуры совершать с соблюдением правил безопасности
Рекомендуем также просмотреть видео по данной теме:
Устройство LED-лампы
Прежде чем взяться за практический ремонт, разберемся в работе светодиодной лампы на 220 В теоретически.
Любая светодиодная лампочка (СЛ) – готовый светодиодный светильник, который состоит из набора светодиодов, размещенных на плате определенной, снабженной радиатором для отвода от диодов тепла конфигурации. Нередко роль радиатора выполняет металлический корпус лампы.
Диоды, соединенные последовательно, питает драйвер – источник тока. В бюджетных устройствах ток через светодиоды не стабилизируется и напрямую зависит от колебаний сетевого напряжения. В более дорогих лампах ток через полупроводники стабилизирован на заданном уровне. Второй вариант, конечно, намного надежнее первого, но стоит такая лампа несколько дороже, а ремонт ее сложнее.
Все это устройство помещается в корпус той или иной конструкции, который снабжается цоколем для подключения к сети 220 В и защитным колпачком, одновременно играющим роль светорассеивателя.
На лампе, изображенной выше, роль теплоотвода играет часть корпуса, выполненная из ребристого металла. В некоторых конструкциях ламп корпус может быть пластиковым, а радиатор располагается внутри него.
Схема типового LED драйвера мощной лампочки на 220 В
Для того чтобы снизить уровень выдаваемой мощности преобразователя (ведь по факту уже в 2 раза меньше нагрузка), пришлось вникнуть в схему драйвера и изменить токозадающим резистором значение выхода.
Можно конечно было просто перерезать дорожку на выходе и поставить туда резистор по-мощнее, но не факт что его мощность не расплавила бы пластиковый корпус лампы.
В общем найдя похожую по схемотехнике включение микросхемы преобразователя, удалось выяснить что ток задаётся парочкой низкоомных резисторов. Он был задан на 100 миллиампер сопротивлением 2 Ома. Поставив 4 Ома его значение изменилось на 60 миллиампер, а 5,6 Ом снизили его до 40 мА. На этом и остановился.
LED лампа вновь вернулась с респауна на своё законное место в настольном светильнике. Насколько хватит её теперь сказать трудно, но в любом случае получен превосходный опыт ремонта подобных устройств и при следующем перерождении просто придётся перепаять все SMD светодиоды, вновь подняв её мощность до 100%.
Простейший способ проверить цепь светодиодов лампы
Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).
Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится
Если этого не произойдет, то, возможно, перегорело более одного диода.
Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.
Определение поврежденных элементов мультиметром
Во многих случаях проблема заключается в выходе из строя токоограничивающего конденсатора. Чтобы проверить работоспособность, конденсатор нужно выпаять из платы. Однако при проверке мультиметром возможна ошибка в полученных данных, поэтому неисправную плату рекомендуется сразу заменить рабочей. Следует помнить, чтобы токоограничивающий конденсатор имел напряжение более 400 В.
Проверка самих диодов на предмет пробоя также выполняется с помощью мультиметра. Все элементы поочередно проверяются в соответствующем режиме. Если все диоды оказались работоспособными, необходимо продолжить поиск неисправностей и выполнить проверку токоограничивающих резисторов. При отсутствии видимых внешних повреждений, можно предположить, что неисправность связана с обрывом токопроводящей дорожки.
В некоторых случаях наблюдается моргание светодиодных ламп. Основной причиной мерцания считается токоограничивающий конденсатор, в котором может быть недостаточное рабочее напряжение. Для устранения этой неисправности конденсатор выпаивается с платы, а вместо него устанавливается аналогичная деталь, с минимальным напряжением 400 В. Кроме того, данную поломку можно устранить путем параллельного подключения дополнительного конденсатора вместе с тем, у которого недостаточное рабочее напряжение. В результате, два конденсатора выдадут совокупную емкость, обеспечивающую равномерный свет без моргания.
Конструкция светодиодных ламп
Устройство светодиодной лампы немногим отличается от конструкции КЛЛ. На рисунке показаны узлы, входящие в состав лампы.
Устройство светодиодной лампы
- Рассеиватель. Предназначен для равномерного распределения светового потока в пространстве и исключения ослепления при взгляде на светодиоды.
- Светодиоды.
- Основание светодиодов с печатными проводниками для их последовательного соединения.
- Радиатор охлаждения. Необходим для отвода тепла, выделяющегося при работе светодиодов.
- Драйвер. Формирует напряжение, требующееся для работы светодиодов.
- Корпус драйвера (лампы).
- Цоколь.
В пояснении нуждается только функциональное назначение драйвера. Светодиод – полупроводниковый прибор, излучающий свет при прохождении через него тока. Как и обычный диод, он проводит его только в одном направлении. При изменении полярности ток через него равен нулю. Как и у обычного диода, напряжение на выводах светодиода имеет величину, не превышающую нескольких вольт, и не изменяющуюся при повышении напряжения.
Поэтому при последовательном соединении светодиодов необходимая для работы величина напряжения подсчитывается умножением количества изделий на падение напряжения в прямом направлении тока через них. Его можно узнать из справочника или измерить. При подключении требуемого количества светодиодов к сети 220 В переменного тока нужно:
- понизить напряжение до требуемой величины;
- преобразовать из переменного в постоянное;
- сгладить пульсации;
- защитить драйвер и его нагрузку от замыканий;
- защитить сеть от помех, образующихся при работе устройства.
Для понижения напряжения используются:
- схемы с конденсатором;
- схемы с понижающим трансформатором;
- инверторные схемы.
Схемы с конденсатором используются в большинстве драйверов светодиодных ламп бытового применения. Они простые и дешевые, но это – их единственное достоинство. Функционально они похожи на схему с включением гасящего резистора последовательно с нагрузкой, на котором «падает» лишнее напряжение. Применение резистора нецелесообразно, так как на нем выделяется мощность, соизмеримая или большая, чем на самих светодиодах.
Конденсатор же на переменном токе выполняет ту же самую функцию – он тоже гасит напряжение. На схеме элементы C2, C3 и R1 предназначены для понижения напряжения до требуемой величины.
Схема простейшего драйвера светодиодной лампы
Недостаток такой схемы – зависимость напряжения на нагрузке от напряжения питающей сети. Ток через светодиоды нестабилен и иногда превышает допустимые значения. В этот момент возможен выход из строя диодов.
Второй недостаток — нет гальванической развязки с сетью. При ремонте ламп не прикасайтесь к токоведущим частям. Хоть напряжение на них и не опасное, но «фаза» питающей сети может приходить напрямую.
Трансформаторные схемы применяются в мощных светодиодных лампах, инверторные – при большом количестве светодиодов или при необходимости регулировки яркости (диммируемые лампы).
Для выпрямления переменного напряжения используется диодный мост VD1, а для сглаживания пульсаций – электролитический конденсатор С4.
Резисторы R2 и R3 необходимы для ограничения тока в момент подачи напряжения на схему. Разряженный электролитический конденсатор имеет малое сопротивление и в первый момент времени ток через него большой. Он может вывести из строя полупроводниковые диоды выпрямителя. Дополнительно эти резисторы при коротких замыканиях играют роль предохранителей. Резистор R4 разряжает конденсатор после отключения от сети для скорейшего погасания лампы.
Детали R2, R3 и R4 некоторые производители не устанавливают. Конденсатор С1 нужен для предотвращения проникновения помех от работы лампы в питающую сеть.
Ремонт
Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.
Замена светодиодов
Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.
проверить мультиметром
Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.
Ремонт драйвера
Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.
Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.
В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.
Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.
Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.
Как найти неисправный светодиод мультимером?
А
что делать, если все светодиоды визуально целые и на них нет никаких черных
точек? Здесь понадобится китайский мультиметр.
Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.
Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.
Поврежденный
светодиод светиться не будет.
При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).
Неисправный
светиться не будет, как бы вы не меняли полярность. После выявления
неисправности дальнейший ремонт проводите как было показано выше.
