Инфракрасные панели отопления: виды, принцип работы, порядок монтажа

Аргументы «за» и «против» ИК-панелей

Тем, кто планирует устанавливать у себя дома инфракрасные панели отопления, естественно хотят узнать не только об их преимуществах, но и о моментах, которые могут доставить неудобства. Поэтому ниже представлена объективная оценка как положительных моментов, так и недостатков такого способа обогрева.

В пользу инфракрасных панелей можно привести следующие аргументы «за»:

Ударостойкость и повышенная прочность. ИК-панели не страшны даже удары и падения. А все благодаря ее противоударному корпусу и сверхпрочным материалам.
Несложная установка и простая эксплуатация. Необходимо только закрепить панель на стене или потолке и включить ее в розетку. Для этого не нужно никаких специальных знаний, сварочного аппарата и пр.
Малые энергозатраты. Во-первых, отсутствуют энергопотери на нагрев воздуха. Во-вторых, ИК-излучение снижает общую температуру пространства на 3-5 ºС, что позволяет сэкономить электроэнергию до 25%. То есть температура воздуха ощущается в среднем на 5 градусов выше, чем та, которую показывает термометр при измерении. А все потому, что нагревается не только воздух, который измеряется, но также предметы в комнате и даже сам человек.
Бесшумность работы. Такие обогреватели не будут «трещать» или «булькать», а значит, не помешают сну и другим жизненно важным процессам.
Независимость от перепадов в электросети. Даже если будет меняться напряжение, это никак не отразится на работе обогревателя.
Сохранение нормальной влажности воздуха. ИК тепловые панели не высушивают воздух, как другие электроконвекторы, которые делают дыхание затрудненным и высушивают слизистую. Они не допускают перемешивания воздуха (холодного/теплого), поэтому не поднимается пыль, вызываемая нагретыми воздушными массами.
Компактные габариты и отсутствие сопутствующего оборудования. Не нужно устанавливать громоздкий трубопровод, радиаторы, котлы.

Однако довольно часто в интернете можно встретить информацию о вреде инфракрасного излучения и негативном действии, оказываемом на организм человека. Подобные мифы не имеют никакого научного обоснования под собой.

Лучистое отопление выигрывает в том, что равномерно прогревает комнату, не создавая зон «застоя» теплых масс

Напротив, в этом смысле они «полезнее» других распространенных способов обогрева, поскольку:

не сушат воздух и не выжигают воздух;
не поднимают пыль, так как отсутствует конвекция;
держат организм в тонусе из-за небольшого контраста температур.

Кроме того, людям, страдающим от болезней суставов, такие обогреватели даже рекомендованы, поскольку они хорошо прогревают само тело человека, вследствие чего воспаления и боли вскоре проходят.

При попадании длинноволновых ИК лучей на кожу раздражаются ее рецепторы, на что реагирует гипоталамус, расслабляются гладкие мышцы сосудов, в результате чего они расширяются.

Таким образом ИК лучи способствуют стимуляции и улучшению кровообращения

Обратите внимание, что они абсолютно безвредны для кожи, в отличие от УФ-лучей, которые даже могут вызывать изменение пигментации. Если подходить пользоваться ИК-излучением рационально, найти недостатки будет сложно

Инфракрасные панели отопления не наносят вред здоровью. Даже наоборот – помогают вылечить болезни суставов, не зря же их используются в медицине

В случаях некачественного обслуживания и халатного отношения приборов возможны следующие не весьма приятные последствия:

При неправильной установке – пространство будет прогреваться не в той зоне, которую требовалось бы обработать в первую очередь. Инфракрасное излучение характеризуется четко ограниченным сегментом действия.
Система ИК-отопления не всегда гармонично вписывается в окружающее пространство.
Чрезмерное излучение может негативно отразиться на электронике (телевизор, компьютер и прочие электроприборы). Однако все зависит от того, соблюдаются ли стандарты эксплуатации и какие габариты у комнаты.

Инфракрасные панели — это отопительная система нового поколения. Она обеспечивает безопасный и эффективный обогрев жилища с минимальными финансовыми затратами. Вы не столкнетесь с какими-то существенными недостатками при установке или пользовании панелями, поскольку их попросту нет.

Что такое ПЛЭН

Отопление ПЛЭН – это технологическая новинка последних лет. Хотя её принцип действия новым не назовёшь, ведь именно таким способом обогревает нашу планету солнце. Вся суть кроется в генерации инфракрасного излучения, прогревающего полы, стены и даже потолки. ИК-излучение превращается в тепло прямо в этих поверхностях и частично в окружающих предметах. В результате этого в комнатах становится тепло и комфортно.

Система отопления ПЛЭН лишена толстых труб и радиаторов. Здесь есть только тонкая, но прочная плёнка, которая укладывается под прогреваемые поверхности. Поверх плёнки нанесены резистивные металлизированные полоски. Проходящий по ним переменный ток превращается в инфракрасное излучение, достигающее окружающих предметов и прогревающее их. Плёнка не раскаляется – температура нагрева не превышает +40-50 градусов. Управляет всем этим хозяйством комнатный термостат.

Применение инфракрасных панелей

Нагревательные тепловые панели хорошо работают в широком диапазоне применений. Примеры:

отопление квартир, домов, домов отдыха, зимних садов;
отопление офисов, конференц-залов;
отопление магазинов, сервисных точек, торговых площадок;
отопление залов, складов, мастерских, перегрузочных рамп;
отопление выставочных и выставочных залов;
коммунальное отопление;
отопительные школы, детские сады,
отопление музеев и галерей;
отопление предприятий общественного питания;
отопление гостиниц, санаториев, приютов;
отопление больниц и санаториев;
отопление церквей и культовых сооружений;
отопление спортивных залов, развлекательных залов, спортивных залов;
отопление в зоологических и ботанических садах;
отопление в животноводстве и растениеводстве;
отопление в саунах, бассейнах и фитнес клубах и многое другое.

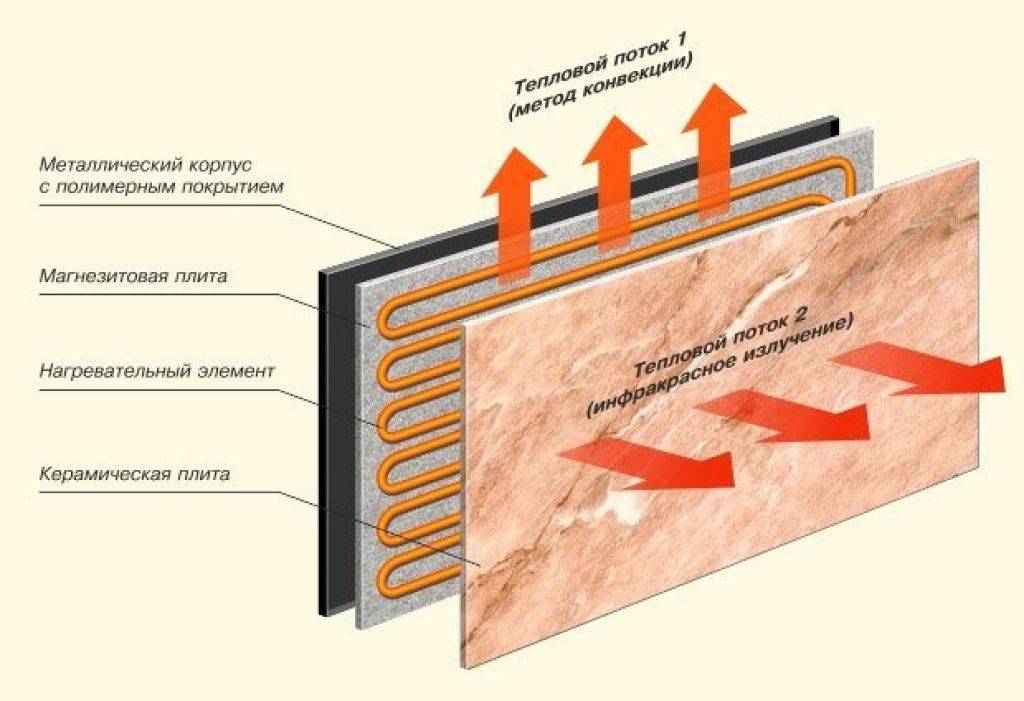

Технология образования тепла

Как и все инфракрасные нагреватели, ИК панели работают по принципу выделения инфракрасных лучей, которые нагревают не воздух, а окружающие их предметы. В основе конструкции обычного электрического ИК нагревателя лежат две детали: лампы и отражатели. Лампы выделяют инфракрасные лучи, которые отражаются от металлической пластины, изогнутой для создания фокуса направления лучей.

Кстати, даже обычная лампа накаливания выделяет 90% излучения и всего лишь 10% тепловой энергии. Отражатель представляет собой металлическую пластину с зеркальной поверхностью. Это позволяет отражать 100% инфракрасного излучения. Вот почему у нагревателей данного типа высокий коэффициент полезного действия.

Достоинства и недостатки

Как и любая инновационная система улучшения качества жизни, ИК-обогревание имеет как преимущества, так и недостатки. В чём же заключаются плюсы такого отопления:

Обширная площадь использования. С помощью инфракрасных устройств можно прогреть всю комнату и все предметы в ней.
Быстрый нагрев. В отличие от батарей и даже обогревателей, ИК-устройства отапливают помещение в считанные минуты.
Максимальная безопасность. Если с умом подойти к установке и регулировке температуры, то по итогу можно получить безопасный для здоровья инструмент, работающий на основе излучения сходного с солнечным.
ИК-обогреватели почти не издают шума, что создаёт не только температурный, но и звуковой комфорт (чего не скажешь, например, о многих обычных обогревателях).
ИК-излучение не боится сырости, поэтому обогреватели можно смело ставить везде, где удобно.
ИК-отопление не сжигает атмосферу и не осушает её.
Монтаж такой техники очень прост, его можно выполнить без чужой помощи.
Энергосбережение. Для работы не требуется слишком много электричества.
Такой вид отопления можно использовать в фоновом режиме, в комбинации с другим обогревом. ИК-излучение отлично подходит в качестве помошника также, как и в качестве «главного работника»
Эти обогреватели практически не конфликтуют с разными типами поверхностей.
Пленочные системы способны равномерно распространять тепло по комнате.
Вы можете сами регулировать микроклимат в доме, что нельзя делать при наличии водяных систем отопления.

Да, при достаточно разумном использовании, эти системы способны создать «райский уголок» в вашей комнате. Но это при разумном использовании. Из этого вытекает, что ИК-излучение имеет недостатки.

При неправильной установке, есть риск возникновения точечной направленности (например, если в поле действия будет неравномерное и близкое положение крупных предметов), что будет мешать равномерному нагреванию.
Температурное воздействие на восприимчивые предметы будет ощутимым, хоть и гораздо более меньшим, чем при прочих вариантах отопления.
Не всегда эти системы удачно вписываются в дизайн интерьера.
Электромагнитное излучение при длительном воздействии может нанести ущерб здоровью.
Существует теория, что наличие такого излучения в комнате может негативно сказаться на электронике (телевизор, компьютер и т.п.)
Не во всех случаях вы сможете сэкономить на этом деньги. Это зависит от размеров комнаты и соблюдения стандартов эксплуатации.

Конечно, это было необходимо выделить. Опираясь на вышеперечисленные плюсы и минусы, вы сможете сформировать для себя важные характеристики и определить, нужно ли вам такое отопление.

Советы по установке

Для установки инфракрасных отопительных панелей не требуется специальных знаний и опыта. Инструменты, которые понадобятся при установке, доступны каждому владельцу. Документация на устройство должна содержать подробную инструкцию по установке. Если не нашли, зайдите на сайт производителя панели, такая информация наверняка есть.

Держатели панелей уже идут в комплекте. Если у вас есть собственное видение на эту тему, вы можете сами выбрать крепеж. Однако убедитесь, что он может выдержать вес панели, которую вы выбираете для установки.

Вот еще несколько нюансов, о которых лучше знать заранее, то есть до начала установки:

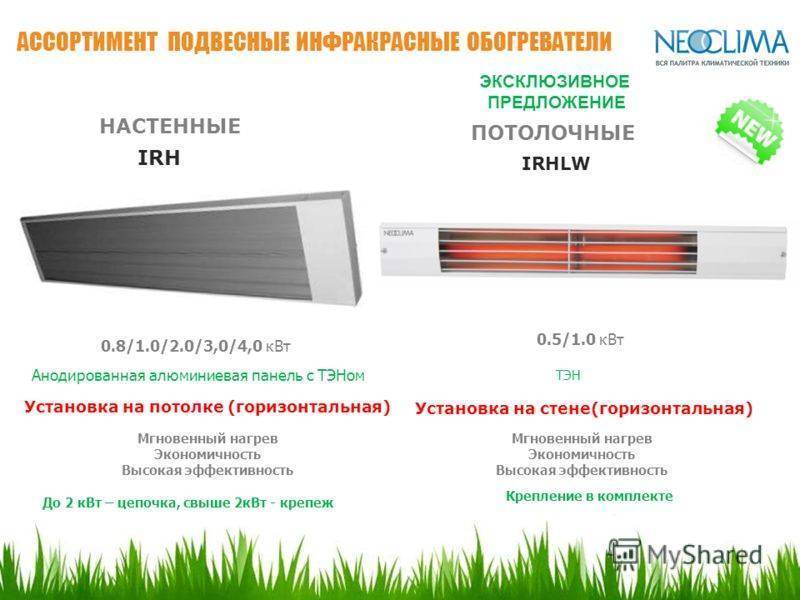

Большой процент производимых панелей – это потолочные панели. Многие из них имеют углы скобкино не все

Поэтому обращайте внимание на этот момент при покупке. Поворотные модели лучше, потому что их рабочая поверхность может поворачиваться до 30°.
Для помещений с высокими потолками выпускаются модели подвесные на цепях

Это позволяет контролировать интенсивность излучения и выбирать обогреваемую площадь.
Чтобы рассчитать, какой мощности должна быть система отопления для обогрева помещения с помощью ИК-панелей, исходите из расчета – 1 кВт на 10 м2.
Устанавливайте панели на рекомендуемой монтажной высоте, так как большинство панелей с меньшей мощностью обогревают комнату более эффективно и равномерно, устраняя слепые и горячие точки.

Во время установки не допускайте контакта поверхности нагрева с горючими и легковоспламеняющимися веществами.

Инфракрасные потолочные светильники поставляются с полным монтажным комплектом. Поставляется с кронштейнами, крючками и цепями в зависимости от модели

Обратите внимание на качественную изоляцию контактов проводки при установке устройства. Используйте для этого пластиковые колпачки или изоленту

Виды и типы модульного инфракрасного отопления

На рынке представлено большое количество различных ИК-приборов для отопления. У них один и тот же принцип работы, но конструкция может отличаться. Конструктивные отличия помогают решить ту или иную инженерную задачу оптимальным образом.

Точечные ИК-обогреватели

По внешнему виду напоминают обычные лампы.

Крепятся к стене с помощью кронштейна либо ставятся на пол.

Очень часто используются в качестве элемента интерьера.

Для обогрева больших комнат рекомендуется покупать несколько маленьких точечных обогревателей средней мощности, устанавливая их в разных углах помещения.

Справка! Главный недостаток — относительно высокая цена приборов этого типа, но в случае длительного использования эти расходы окупаются.

Плёнка Плэн

Представляют собой широкую плёнку, в которую вплетены тонкие нагревательные ИК-элементы. Плёнку монтируют под пол, на стены и на потолок. Плёнка не влияет на работу техники, а помещение нагревается равномерно.

Кроме того, часто ИК-плёнку Плэн нарезают в виде небольших ковриков для локального обогрева, которые размещают в ванной комнате, на входе и так далее. Инфракрасная плёнка полностью безопасна, с точки зрения пожарной опасности, поэтому она может монтироваться под деревянный пол.

Фото 1. Инфракрасная пленка с вплетенными нагревательными элементами, монтируется под пол в ванной, прихожей.

Греющие гипсокартонные

Имеет вид гипсокартона, на тыльной стороне которого размещаются электропроводящие углеродные нити, испускающие мощное инфракрасное излучение при прохождении тока. Нити изолируются специальными полимерными плёнками и отражателями для оптимального излучения. Греющие гипсокартонные панели используется так же, как и обычный гипсокартон (например, для создания обшивки стен).

Потолочные панели

Представляют собой плоские панели небольшой толщины, которые помещены в металлический корпус, а крепятся они на потолок. Потолочные панели довольно сложно повредить (однако, в случае протекания воды в помещении, находящемся этажом выше, прибор рекомендуется отключить).

Потолочные ИК-панели считаются оптимальным методом обогрева помещений, поскольку они не отнимают полезное пространство (тогда как, например, для ИК-ламп нужно найти место для установки). Потолочные радиаторы используются в офисе, в доме, на складе и так далее.

Фото 2. Инфракрасные потолочные обогреватели, плоской формы, в металлическом корпусе, не занимают пространство в помещении.

Настенные

Настенные ИК-панели по своим техническим и эксплуатационным характеристикам похожи на потолочные или напольные. Однако настенные приборы в среднем более слабые, чем другие, поскольку нагретый воздух всегда стремится вверх, что в целом снижает эффективность обогревателя.

Всегда можно увеличить мощность, но это приведёт к дополнительным расходам на электричество. Поэтому настенные панели рекомендуется ставить как дополнительный источник тепла для обогрева холодных зон.

Фото 3. Настенные УФ-панели, монтированные в комнате под окном, подходят в качестве дополнительного источника тепла.

Газовые радиаторы

Газовые обогреватели излучают инфракрасные лучи, которые возникают в результате сжигания воздушно-газовой смеси, находящейся внутри устройства. Приборы этого типа очень мощные, а в ряде случаев из-за высокой мощности их противопоказано использовать для домашнего обогрева.

Инженеры рекомендуют устанавливать приборы этого типа для обогрева больших помещений (фабричные помещения, закрытые спортивные площадки, торговые помещения и так далее).

Фото 4. Газовые инфракрасные панели в большом помещении, обладают большой мощностью, поэтому их не применяют в доме.

УФ-излучатели на потолок с водяным теплоносителем

Представляют собой сложные замкнутые устройства, в которых инфракрасные лучи нагревают воду, в дальнейшем подающуюся в трубы в качестве теплоносителя. Такие системы используются в промышленности, а монтаж в частных домах неоправдан по экономическим причинам (поскольку быстрее и дешевле поставить более простое устройство).

ИК-система для теплого пола

Представляют собой модульные пластины или плёнку, которую размещают под деревянным паркетом. Нагретое покрытие не воспламеняется и полностью безопасно, с пожарной точки зрения. Рекомендуется использовать как вспомогательный источник питания. Например, можно установить напольные пластины и ИК-лампу — в таком случае пластины будут нагревать пол, а лампа — стены и объекты в помещении.

Какие еще бывают типы инфракрасного обогрева

Потолочные инфракрасные панели не занимают много места. Их можно применять в помещениях высотой более трех метров. Они отличаются бесшумностью работы, экологической безопасностью и возможностью организации нагрева определенного участка. Панели для обогрева помещений удобно устанавливать и эксплуатировать. Некоторые производители кассетных потолков комплектуют свои изделия специальными обогревателями.

Кроме значительного потребления электрической энергии, у потолочных нагревательных панелей имеется еще один изъян: они не всегда способны сохранить общую эстетичность помещения. Что касается настенных инфракрасных панелей отопления, то они являются хорошей заменой для традиционных батарей. Благодаря небольшой толщине и легкому весу установка такого отопления может проводиться самостоятельно.

Рубрика “вопрос-ответ”

По теме инфракрасных панелей в сети можно встретить массу идентичных вопросов, которые первым делом приходят человеку, решившему установить их у себя дома. Мы консолидировали самые распространенные из них и подготовили своеобразный ТОП-вопросник с развёрнутыми ответами.

– Как долго мне прослужат ИК-панели?

– Средний срок их службы 25 лет. Проработают ли они у Вас больше или меньше – зависит от того, в каком режиме вы их эксплуатируете и соблюдаете ли правила по уходу.

– Что продается в комплекте с ИК-панелью? Нужны ли еще какие-то материалы, компоненты для ее установки и работы?

– В стандартную конфигурацию прибора входит сам обогреватель и провод с вилкой. Для последующей установки и подключения необходимы также электрические провода, терморегулятор в розетку, если он конструктивно не предусмотрен, выключатели на автоматике, магнитные пускатели и возможно другие автоматические устройства (зависит от особенностей отопительной системы).

Также понадобятся кронштейны, дюбеля, шурупы, саморезы для крепления, однако они в большинстве случаев также идут комплектом.

– У панелей различных производителей разные габариты или стандартизированные размеры единые для всех?

– Длина может отличаться – 1 м и 1,5 м. Первая – на моделях с мощностью 0.6 кВт, вторая – для 1 и 1.3 кВт. Ширина и толщина одинакова для всех приборов – 16,5 см и 4 см соответственно.

– Что выступает нагревательным элементом в панели?

– Им является низкотемпературный ТЭН, вмонтированный в пластину из алюминия, которая выступает излучателем.

– Сколько весит потолочная ИК панель?

– Все зависит от мощности модели. Для конфигураций на 0,6 к Вт вес составляет 3,5 кг, для мощности 1 и 1,3 кВт – 4,5 кг.

– Мой потолок обшит пластиком. Не загорится ли он от панели? Она сильно нагревается?

– Ее корпус практически не нагревается, так как теплоизолирован. Поэтому установка возможна на поверхностях из любых материалов. Вы можете не бояться пожара.

Инфракрасные греющие приборы можно монтировать на любые поверхности. Они превосходно соседствют с любыми строительными и отделочными материалами без риска возгорания

– Можно ли оставлять пластины включенными без присмотра?

– Да, если они оснащены терморегулятором. Если же нет – оставлять на долгое время без присмотра не рекомендуется во избежание перегрева помещения.

– Сколько нужно терморегуляторов?

– Один терморегулятор на одно помещение.

– Сколько тратится электроэнергии с таким отоплением? Если модель мощностью 1 кВт она будет “накручивать” 1 кВт/час?

– Если подходить к эксплуатации с умом, то, конечно же, нет. Весь секрет в том, что для поддержания комфортной температуры достаточно, чтобы панель работала 20-30 мин в час.

Контролировать работу инфракрасной греющей панели, оснащенной встроенным терморегуляторм или аналогичным устройством в розетке, необязательно. Отлючаться при достижении выбранной владельцем температуры он будет автоматически

Если Вы установите терморегулятор – обогреватель не будет работать постоянно. Он будет включаться по мере необходимости. Если отопление будет работать 20-30 мин в час – потребление электричества составит от 1/3 до 1/2 мощности прибора.

Инфракрасное отопление загородного дома

Сегодня многие потребители не знают, какую систему отопления выбрать. Специалисты считают, что инфракрасный обогрев дома — это современное и продуманное решение, ведь именно такая система имеет множество преимуществ.

Что нужно сделать для того, чтобы установить такое отопление?

В первую очередь, для того чтобы начать процесс монтажа системы инфракрасного отопления, нужно иметь всю необходимую информацию о таких параметрах как:

Площадь дома, в который будет устанавливаться система

То есть, необходимы четкие размеры комнат, их количество, также не стоит забывать об оконных проемах.
Нужно иметь представление о теплоизоляции всего дома.
Необходимо обратить внимание на то, какая мощность выделяется на здание.. Перед монтажом системы желательно проверить максимальное напряжение в электросети дома

Сделать это очень просто. Для этого нужно включить как можно больше электрических приборов, и во время их работы измерить напряжение в сети дома. Показатели должны колеблется от 220 и до 230V, допустимое отклонение всего в 10-20%

Перед монтажом системы желательно проверить максимальное напряжение в электросети дома. Сделать это очень просто. Для этого нужно включить как можно больше электрических приборов, и во время их работы измерить напряжение в сети дома. Показатели должны колеблется от 220 и до 230V, допустимое отклонение всего в 10-20%.

Поэтому, если вы заметили, что отклонение больше допустимой нормы, в таком доме стоит использовать стабилизаторы напряжения. Далее нужно взять план дома, если его нет, то необходимо такой составить, и после произвести расчет инфракрасного отопления, в частности системы.

В первую очередь, нужно отметить, какие помещения будут отапливаться. Обычно выбираются такие комнаты как:

кухня-гостинная;
спальная комната (их может быть несколько);
с/у (ванная комната и туалет);
прихожая;
кладовка или подсобное помещение.

Примерно для всех этих комнат будет необходимо от 6 и до 8 обогревателей.

Какие тепловые волны излучаются инфракрасными панелями

В случае традиционного отопления, в соответствии с принципом циркуляции воздуха в помещении, тепло повышается. Поэтому пространство под потолком нагревается больше, чем на полу. В случае инфракрасного обогрева стены, предметы и люди, нагретые тепловыми инфракрасными панелями, выделяемыми теплом, отдают накопленное тепло, благодаря чему достигается тепловой комфорт по всему помещению с равномерным распределением температуры.

В отличие от традиционных систем отопления, инфракрасные тепловые панели не просто нагревают воздух в помещении. Инфракрасные волны, излучаемые нашими устройствами, выделяют тепло при контакте с поверхностью стены, предмета или тела. После контакта с инфракрасными волнами тепло поглощается объектом, а затем медленно выделяется в окружающую среду с одновременным отражением на другие объекты, которые также поглощают его. Можно сказать, что в результате пользователи имеют дело с двумя типами тепла:

Прямое (излучение) – излучается панелями;
Косвенное (излучение) – излучается поверхностями и объектами.

Это усиливает эффект равномерного распределения температуры в помещениях. Благодаря этому мы избавляемся от ощущения «холодных ног» и «горячих голов». В свою очередь нагретые стены остаются сухими по всей поверхности. Благодаря этому можно дополнительно устранить проблему влаги, предотвратить развитие плесени и грибка. Осушая стены, улучшить их изоляционные свойства (сухая стена лучше изолируется благодаря более низкой теплопроводности, чем влажная стена), благодаря чему снижается потребность в тепле.

Особенности монтажа

Наряду с высокой эффективностью ИК-отопления его достоинством заключается и в том, что процедура монтажа довольно проста. Достаточно выполнять все указания, содержащиеся в инструкции по установке. Ее можно найти на сайте производителя оборудования. Потом останется только включить прибор в сеть, и можно наслаждаться приятным микроклиматом в жилище.

Такие приборы могут быть установлены на стены и на потолок. Если выбран последний вариант, то:

При проведении манипуляций следует использовать подходящий крепеж. Он должен быть надежным, чтобы выдержать массу устанавливаемого прибора.
Обогреватель фиксируется с помощью креплений, которые идут в комплекте с ним. Обычно это стальные цепи или жесткие кронштейны.
Во время монтажа необходимо полностью исключить контакт нагревающей поверхности с веществами и материалами, которые относятся к классу горючих и могут воспламениться при нагревании.
Следует обеспечить качественную изоляцию контактов электропроводки при установке устройства, используя специальную ленту или пластиковые колпачки.

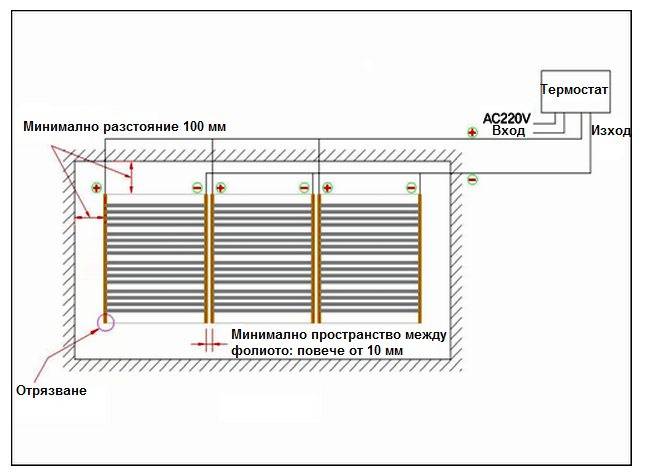

Установка начинается с того, что на потолочной поверхности необходимо закрепить теплоизоляционный материал на основе лавсана. Устроенная изоляция должна закрывать не только всю поверхность потолка, но и частично стены. В этом случае потери тепловой энергии в углах жилища будут сведены к минимуму. Поверх уложенного покрытия следует выполнить монтаж термопленки. Для надежного крепления к потолку необходимо использовать места, которые предназначены для разреза. В этом случае будет исключено повреждение проводников, и нагревательные элементы не пострадают.

Когда установка термопленки будет завершена, следует изолировать контакты с одной стороны. С другой подключают провод. Для этого отдельные участки потолка соединяются параллельно. После этого на стене следует выбрать место и вмонтировать там терморегулятор. Это устройство обеспечит возможность управления режимами работы ИК-отопления.

Остается проверить работоспособность системы. Если она хорошо функционирует и пленка нагревается, то можно переходить к финишной отделке потолка. Обычно для проведения этой операции применяют вагонку, ПВХ или гипсокартон — материалы, которые не отличаются теплоотражающими свойствами.

Вывод

Система отопления на основе инфракрасных тепловых панелей является оптимальным решением для всех типов оздоровительных центров. Это дополнительная ценность, которая может быть предложена клиенту, более низкие затраты на установку и отопление, лучшее и здоровое самочувствие. Длинные инфракрасные волны способствуют улучшению системы кровообращения, укрепляют иммунную систему, оказывают положительное влияние при ревматоидном артрите, увеличивают растяжение коллагеновой ткани, уменьшают жесткость суставов и уменьшают мышечные спазмы.
