Гидравлический расчет газопровода: методы и способы вычисления + пример расчета

Специальные программы

Ответвленные участки газопровода с разными начальными данными рассчитываются отдельно, но процедура выполняется аналогично для каждой области. Скорость потока меняется в местах сопротивления и изменения направления движения. Линейные показатели высчитываются на расчетных длинах отрезков магистрали.

Направление выбирается в зависимости от разницы напора на конце и в начале изучаемого участка. Поток идет от точки с большим давлением в сторону места с меньшим сопротивлением. Программы помогают уменьшить усилия проектировщиков тем, что начальные показатели вводятся в программу, а электроника выполняет вычисления.

Номограммы предназначаются для получения итоговых сведений путем использования таблиц, где каждая строка отвечает заданным параметрам сети.

Профессиональные

Расчеты с применением формул делают только профессиональные инженеры и технические работники. В расчетах используется большое количество данных, применяются специфические коэффициенты. Неподготовленному пользователю трудно учесть все нюансы, провести множество промежуточных расчетов для получения окончательного результата.

Профессиональный расчет подразумевает не только применение формул и числовых выражений, но и обладание специальными знаниями. Навыки не пригодятся при пользовании бесплатными расчетными программами, которые можно найти в интернете.

Бесплатные

Программы ставятся для применения на персональных гаджетах. Методики определяют диаметр, форму сечения газопровода с учетом допустимых потерь и скорости потока. Пользователю потребуется суммарное потребление газа, которое приводится в технических документах на котел, газовые плиты, колонки и другое оборудования.

Затем определяются места с возможным понижением напора. Характеризующие цифры есть в таблице паспорта, они показывают снижение напора при наибольшем потреблении. Находится величина понижения в точке врезания. Коэффициент одновременности берет в расчет совместную эксплуатацию приборов и содержится в таблицах.

Диаметр труб и коэффициент шероховатости указывается на последнем этапе. Программа предусматривает непохожие расчеты для разного давления в трубах, что нужно учитывать при включении данных.

Бесплатные онлайн программы

Старт-Проф — программа для расчета инженерных газовых коммуникаций

В этом случае пользователь подставляет требуемые сведения в графы таблицы для онлайн расчетов. Гидравлический расчет газопровода низкого давления длится несколько минут и от потребителя не требуется никаких профессиональных знаний и вычислительных навыков.

Из технических условий берутся данные:

• плотность газовой смеси;
• показатель кинетической вязкости;
• климатический температурный диапазон региона проживания.

Что ещё учитывается при расчёте газопроводной магистрали

В результате трения о стенки скорость газа по сечению трубы различается – по центру она быстрее. Однако применяется для расчётов средний показатель – одна условная скорость.

Различают два вида перемещения по трубам: ламинарное (струйное, характерное для труб с малым диаметром) и турбулентное (имеет неупорядоченный характер движения с непроизвольным образованием вихрей в любом месте широкой трубы).

Расчет диаметра трубопровода магистрального газоснабжения

Газ перемещается не только из-за оказываемого на него внешнего давления. Его слои оказывают давление между собой. Поэтому учитывается и фактор гидростатического напора.

На скорость перемещения влияют и материалы труб. Так в стальных трубах в процессе эксплуатации увеличивается шероховатость внутренних стенок и оси сужаются по причине зарастания. Полиэтиленовые трубы, наоборот, увеличиваются во внутреннем диаметре с уменьшением толщины стенок. Всё это учитывается при расчётном давлении.

Пример выполнения расчета

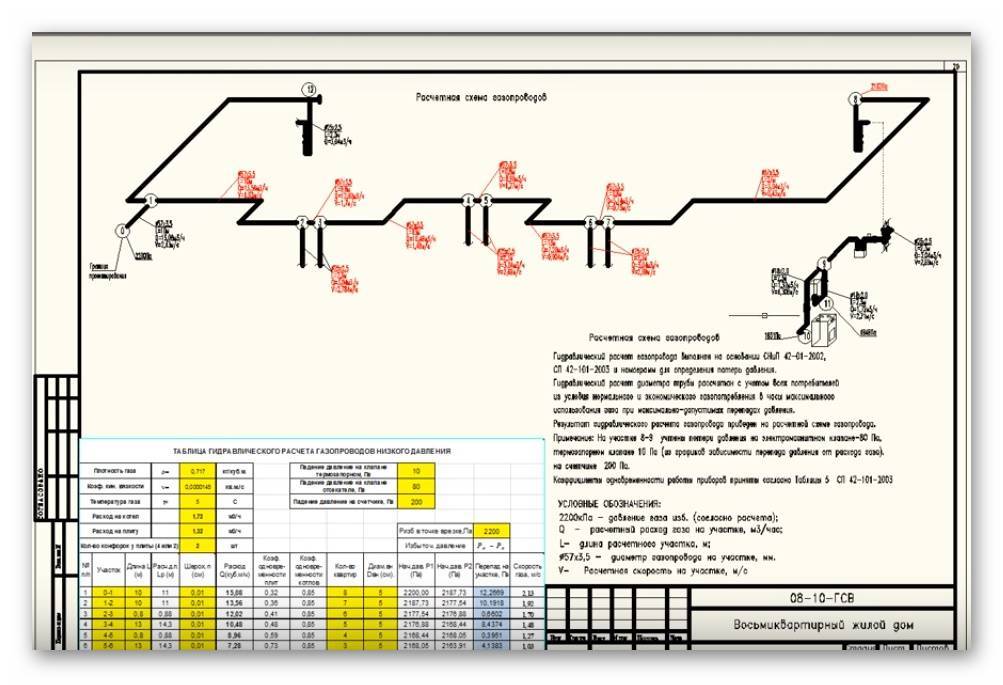

Приведен пример выполнения гидравлического расчета с помощью программы для газопроводов низкого давления. В предлагаемой таблице желтым цветом выделены все данные, которые проектировщик должен ввести самостоятельно.

Они перечислены в пункте о компьютерном гидравлическом расчете, приведенном выше. Это температура газа, коэффициент кинетической вязкости, плотность.

В данном случае осуществляется расчет для котлов и плит, ввиду этого необходимо прописать точное количество конфорок, которых может быть 2 или 4. Точность важна, ведь программа автоматически выберет коэффициент одновременности.

На картинке желтым цветом выделены колонки, в которые показатели должен ввести сам проектировщик. Внизу приведена формула для расчета расхода на участке

Стоит обратить внимание на нумерацию участков — ее придумывают не самостоятельно, а берут из ранее составленной схемы, где указаны аналогичные цифры. Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше. Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%

Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно

Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно

Далее прописывается фактическая длина газопровода и так называемая расчетная, которая больше. Происходит это потому, что на всех участках, где есть местное сопротивление, необходимо увеличивать длину на 5-10%. Это делается для того, чтобы исключить недостаточное давление газа у потребителей. Программа осуществляет расчет самостоятельно.

Суммарный расход в кубических метрах, для которого предусмотрена отдельная колонка, на каждом участке исчисляется заранее. Если дом многоквартирный, то нужно указывать количество жилья, причем начиная с максимального значения, как видно в соответствующей графе.

В обязательном порядке в таблицу вносятся все элементы газопровода, при прохождении которого теряется давление. В примере указаны клапан термозапорный, отсечной и счетчик. Значение потери в каждом случае бралось в паспорте изделия.

С помощью одной программы можно делать расчеты для всех видов газопроводов. На картинке исчисления для сети среднего давления

Внутренний диаметр трубы указывается согласно техническому заданию, если у горгаза есть какие-то требования, или из ранее составленной схемы. В этом случае на большинстве участков он прописан в размере 5 см, ведь большая часть газопровода идет вдоль фасада, а местный горгаз требует, чтобы диаметр был не меньше.

Если даже поверхностно ознакомиться с приведенным примером выполнения гидравлического расчета, то легко заметить, что, кроме внесенных человеком значений, присутствует большое количество других. Это все результат работы программы, так как после внесения цифр в конкретные колонки, выделенные желтым цветом, для человека работа по расчету закончена.

То есть само вычисление происходит довольно оперативно, после чего с полученными данными можно отправляться на согласование в горгаз своего города.

Определение диаметра газопровода

Внутренний диаметр участка газопровода можно определять из уравнения расхода газа, проходящего по данному участку. Это уравнение имеет вид

— расчётный расход газа

где f, м 2 – площадь поперечного сечения трубы.

м 2 , тогда

с– скорость газа в газопроводе, м/с

Согласно СП 42-101-2003 для надземных и внутренних газопроводов с учётом степени шума, создаваемого движением газа, следует принимать скорости движения газа не более:

с = 7 м/с для газопроводов низкого давления

с = 15 м/с для газопроводов среднего давления

с = 25 м/с для газопроводов высокого давления

Для подземных газопроводов можно принимать более высокие скорости.

Исходя из вышеприведённых формул предварительно внутренний газопровода определяется по формуле:

, м

где Вр, м 3 /ч – действительный расход газа на участке при рабочих параметрах газа Р и t.

По каталогу выбирают стандартную трубу с внутренним диаметром близким по своему значению к d’, причём принимают ближайший больший – для стальных газопроводов и ближайший меньший – для полиэтиленовых.

При расчёте газопроводов низкого давления можно пренебречь изменением плотности и удельного объёма газа при изменении давления, т.е. условно можно принять действительный расход газа (при рабочих параметрах) равным расходу газа при нормальных условиях (при t=0˚C; Р=760 мм рт.ст.), тогда Вр=В, м 3 /ч.

В – расход газа при нормальных условиях берётся из паспортов газопотребляющих агрегатов или из их теплового расчёта.

При расчёте газопроводов среднего и высокого давления необходимо учитывать изменение плотности и удельного объёма газа при изменении его давления, т.е. следует известный расход газа при нормальных условиях В перевести в расход газа при заданных рабочих параметрах по формуле:

, м 3 /ч

где

, мм рт. ст. – рабочее давление газа избыточное (по манометру); , мм рт. ст. – атмосферное давление (по барометру); , ˚C – рабочая температура газа.

Если выражение для Вр подставить в формулу d’ и выразить давление в МПа, то получим формулу:

, мм

где

– расход газа при нормальных условиях, м 3 /ч;

Р– рабочее давление газа (абсолютное), МПа; Р = Рр + Рб

t, ˚C – рабочая температура газа.

Эта формула приведена в СНиП 2.04.08-87 “Газоснабжение”

В настоящее время согласно СП 42-101-2003 внутренний диаметр газопровода следует предварительно определять по формуле:

,см где А, b, m, n – коэффициенты, зависящие от категории газопровода и материала труб, определяются по таблицам 1 и 2.

В, м 3 /ч – расчётный расход газа при нормальных условиях;

∆Руд – удельные потери давления (Па/м – для газопроводов низкого давления, МПа/м – для газопроводов среднего и высокого давления), определяемые по формуле:

, Па/м; МПа/м,

где

— допустимые потери давления (Па – для газопроводов низкого давления, МПа/м – для газопроводов среднего и высокого давления). , м – расстояние от начальной точки до самой удалённой точки газопровода.

Категория газопроводов	А
Низкого давления	10 6 /162π 2 =626,1
Среднего и высокого давления	Р/(Р∙162π 2 )

Р=0,101325 МПа – нормальное атмосферное давление (760 мм рт.ст.)

Р, МПа – усреднённое давление газа (абсолютное) в газовой сети.

Материал труб	b	m	n
Сталь	0,022
Полиэтилен	0,0446	1,75	4,75

Расчётные суммарные потери давления газа в газопроводах низкого давления (от источника газоснабжения до наиболее удалённого прибора) принимаются не более 1800 Па, в том числе в распределительных газопроводах – 1200 Па, в газопроводах-вводах и внутренних газопроводах – 600 Па.

Правила выполнения расчета

Выше указывалось, что процедуру любого гидравлического расчета регламентирует профильный Свод правил с номером 42-101–2003.

Документ свидетельствует, что основным способом выполнения исчисления является использование для этой цели компьютера со специальными программами, позволяющими рассчитать планируемую потерю давления между участками будущего газопровода или нужный диаметр труб.

Любой гидравлический расчет выполняется после создания расчетной схемы, включающей основные показатели. Более того, в соответствующие графы пользователь вносит известные данные

Если нет таких программ или человек считает, что их использование нецелесообразно, то можно применять другие, разрешенные Сводом правил, методы.

К которым относятся:

• расчет по приведенным в СП формулам — это самый сложный способ расчета;
• расчет по, так называемым, номограммам — это более простой вариант, чем использование формул, ведь какие-либо исчисления производить не придется, потому что необходимые данные указаны в специальной таблице и приведены в Своде правил, и их просто нужно подобрать.

Любой из методов расчета приводит к одинаковым результатам. А поэтому вновь построенный газопровод будет способен обеспечить своевременную, бесперебойную подачу планируемого количества топлива даже в часы его максимального использования.

Магистральные газопроводы. Газопроводы высокого, среднего и низкого давления Глоссарий

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70. 80% всех капитальных вложений. При этом от общей протяжённости распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.

Классификация газопровода по давлению

В системах газоснабжения в зависимости от давления транспортируемого газа различают:

• газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
• газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
• газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
• газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
• газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия. По газопроводам высокого давления газ поступает через ГРП на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП, ГРШ и ГРУ.

Расположение газопроводов (классификация)

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные). В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов-вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, расположенные вне территории населенных пунктов.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

Материалы для газопроводов

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с природным, со сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ) при криогенных температурах.

Принцип построения распределительных систем газопроводов

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные. В тупиковых газовых сетях газ поступает потребителю в одном направлении, т.е. потребители имеют одностороннее питание.

В отличие от тупиковых, кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по двум или нескольким линиям.

Надежность кольцевых сетей выше тупиковых. При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.

Разумеется, если вам надо заказать проведение газа в на участок или выполнить газификацию многоквартирного дома, вместо заучивания терминов выгоднее и эффективнее обратиться к надежным сертифицированным подрядчикам. Мы выполним работы по проведению газа на ваш объект качественно и в оговоренные сроки.

ООО «ГазКомфорт»

Офис в Минске: г.Минск, пр. Победителей 23, корп. 1, офис 316АОфис в Дзержинском: г.Дзержинск, ул. Фурманова 2, оф.9

.1 Определение давления в узловых точках сети

газопровод давление распределительный

Для расчета распределительной газовой сети составим схему согласно
варианту. Изобразим ее на рисунке 5.

Рисунок 5 – Расчетная схема распределительной сети

Исходные данные сведем в таблицу 12.

Таблица 12

Q1, м3/ч	Q2, м3/ч	Q3, м3/ч	L1, км	L2, км	L3, км	L4, км	L5, км	L6, км	L7, км	L8, км	L9, км
3,7	3,6	4,3	3,4	2,7	1,7	7,8	2,7	1,7	8,9	2,8	1,2

Согласно СНиП 2.04.08-87 принимаем потери давления газа в сети 1764Па. Из
расчетной схемы видно, что наиболее удаленный потребитель Q2. Расстояние до него составляет 27,4км.

Определим удельные потери давления по трубопроводу l1-l3-l4-l5-l6-l7-l9:

 (2.1)

Примем атмосферное давление равным 0,1 МПа. Тогда по условию абсолютное
давление в конечной точке (рк) составит рк=0,105 МПа.

Рассчитаем давление в точках р6, р5, р4, р3, р2, р1, рн.

 (2.2)

Среднее
давление на участке l9 составляет:

 (2.3)

 (2.4)

Среднее
давление на участке l7 составляет:

 (2.5)

 (2.6)

Среднее
давление на участке l6 составляет:

 (2.7)

 (2.8)

Среднее
давление на участке l5 составляет:

 (2.9)

 (2.10)

Среднее
давление на участке l4 составляет:

 (2.11)

 (2.12)

Среднее
давление на участке l3 составляет:

 (2.13)

 (2.14)

Среднее
давление на участке l1 составляет:

 (2.15)

Гидравлический расчет газопроводов среднего и высокого давлений.

При гидравлическом расчете газопроводов среднего и высокого дав­лений, в которых перепады давления в отличие от газопроводов низкого давления значительны, изменение плотности и скорости движения газа не­обходимо учитывать.

Поэтому потери давления на преодоление сил трения в таких газопро­водах определяются по формуле:

где Р_н, Р_к – абсолютное давление газа в начале и конце газопровода, МПа:

l -длина рассчитываемого участка газопровода, км;

К_э – эквивалентная абсолютная шероховатость внутренней поверхно­сти стенки трубы, см;

d- внутренний диаметр газопровода, см;

v – коэффициент кинематической вязкости, м 2 /с;

ρ – плотность газа, кг/м 3 , при температуре 0°С и давлении 101.3 кПа;

Q – расход газа, нм 3 /ч.

Расчет с использованием приведенной формулы требует значительно­го времени и довольно затруднителен. Поэтому для расчета газопроводов среднего и высокого давлений используют номограммы, составленные для наиболее распространенных в газовой технике труб. Для однокольцевого газопровода аварийных режимов, подлежащих расчету, два: при выключе­нии участков сети слева и справа от точки питания. Так как при этом одно­кольцевой газопровод превращается в тупиковый, диаметр кольца можно определить из расчета аварийного режима при лимитированном газоснаб­жении.

Основными исходными данными для гидравлического расчета газо­проводов высокого (среднего) давления являются схема сети, расчетные расходы газа всех потребителей и перепад давления в сети, то есть разница давлений на выходе газа из ГГРП и в самой удаленной от него точке по­требления по схеме.

Расчет однокольцевой сети газопроводов проводится в следующей последовательности.

1. Составляется расчетная схема газопроводной сети, нумеруются участки, проставляются их расчетные длины, выписываются расчетные расходы га­за перед каждым сосредоточенным потребителем.

2. Производится предварительный расчет диаметра кольца по приближен­ной зависимости;

где R – удельные потери давления, Па 2 /м;

V_р – расчетный расход газа, м 3 /ч;

V_i – расчетный расход газа потребителем, м 3 /ч;

К_об – коэффициент обеспеченности;

Р_н, Р_к – абсолютные давления газа в начале и конце сети, МПа;

1_к – протяженность кольца, м;

1,1- коэффициент, учитывающий местные сопротивления;

0,59 – приближенное значение коэффициента а в формуле определе­ния расчетного расхода, когда газопровод несет путевую нагрузку.

Диаметр кольца целесообразно принимать постоянным. Если это не удается, то участки газопроводов, расположенные диаметрально противо­положно точке питания, следует принимать меньшего диаметра, но не менее0,75 диаметра головного участка.

3. Выполняют два варианта гидравлического расчета аварийных режимов при выключении головных участков справа и слева от точки питания. Оп­ределяются суммированием расчетные расходы газа каждого участка сети, начинается эта операция от конца тупика по направлению к головному ГРП. Диаметры участков корректируются так, чтобы давление газа у по­следнего потребителя не понижалось ниже минимально допустимого зна­чения. Для всех ответвлений рассчитывают диаметры газопроводов на полное использование перепада давления с подачей им газа в объеме (V_i-К_об).

4. Подбираются диаметры ответвлений к сосредоточенным потребителям при расчетном гидравлическом режиме. В случае необходимости диамет­ры отводов увеличивают до необходимых размеров.

Производим расчеты для аварийных режимов при выключении голов­ных участков 1-8 и 1-2. Узловые расходы на участках принимаем равными 0.7V_р.

При отключении участка кольцевая сеть становится тупиковой. По выбранному диаметру и расходу на участке по номограмме определяем величину удельного падения квадрата давления и давление в конце участка по формуле:

1- длина участка, м;

R_д– действительная величина удельного падения квадрата давления, Па 2 /м.

В процессе расчета выясняем, что кольцо подобранным диаметром обес­печивает необходимое давление в концевых точках.

Гидравлический расчет газопроводов среднего давления приведен в

Для чего необходим расчет газопровода

1. Расчет газопроводной магистрали необходим, чтобы выявить возможное сопротивление в газовой трубе.
2. Правильные вычисления дают возможность качественно и надежно подобрать необходимое оборудование для газовой конструкционной системы.
3. После произведенного расчета, можно наилучшим образом подобрать верный диаметр труб. В результате газопровод сможет осуществлять стабильное и эффективное поступление голубого топлива. Газ будет подаваться при расчетном давлении, он будет быстро и качественно доставляться во все нужные точки газопроводной системы.
4. Газовые магистрали будут работать в оптимальном режиме.
5. При правильном расчете в конструкции не должно быть излишних и чрезмерных показателей при установке системы.
6. Если расчет выполнен правильно, застройщик может финансово сэкономить. Все работы будет выполнены согласно схеме, будут закуплены только необходимые материалы и оборудование.

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце R_ср.

Для расчета R_cp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C	, кг/(м3К)
85-65	0,6
95-70	0,64
105-70	0,66
115-70	0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(t_г – t_о) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение R_ф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п	Наименования участков и местных сопротивлений	Значения коэффициентов местных сопротивлений	Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δр_р. Суммарные потери давления по кольцу должны быть меньше величины Δр_р на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

∑ξ

Z, Па

Rl+Z, Па

Занятие 6
