Давление в газопроводе: технические нормы + особенности распределения на линии по давлению газа

Нормы потребления газа на отопление дома

Ограничения в потреблении коммунальных услуг могут проявляться в минимальных тарифах, допустимой мощности и нормах отпуска ресурса. Необходимость в существовании норм появляется там, где отсутствуют счётчики учёта.

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

  1. приготовления еды в расчёте на 1 человека в месяц;
  2. подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
  3. индивидуальное отопление жилых помещений и хозяйственных построек;
  4. на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

Правила выполнения расчета

Выше указывалось, что процедуру любого гидравлического расчета регламентирует профильный Свод правил с номером 42-101–2003.

Документ свидетельствует, что основным способом выполнения исчисления является использование для этой цели компьютера со специальными программами, позволяющими рассчитать планируемую потерю давления между участками будущего газопровода или нужный диаметр труб.

Любой гидравлический расчет выполняется после создания расчетной схемы, включающей основные показатели. Более того, в соответствующие графы пользователь вносит известные данные

Если нет таких программ или человек считает, что их использование нецелесообразно, то можно применять другие, разрешенные Сводом правил, методы.

К которым относятся:

  • расчет по приведенным в СП формулам — это самый сложный способ расчета;
  • расчет по, так называемым, номограммам — это более простой вариант, чем использование формул, ведь какие-либо исчисления производить не придется, потому что необходимые данные указаны в специальной таблице и приведены в Своде правил, и их просто нужно подобрать.

Любой из методов расчета приводит к одинаковым результатам. А поэтому вновь построенный газопровод будет способен обеспечить своевременную, бесперебойную подачу планируемого количества топлива даже в часы его максимального использования.

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

  • Исключение несчастных случаев среди населения.
  • Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
  • Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

  1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
  2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
  3. В радиусе десяти метров от ГРП (если они наружного исполнения).
  4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
  5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
  6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

  • пролегания подземных газораспределительных сетей;
  • пересечения с автомагистралями;
  • железными дорогами;
  • на поворотах у колодца, сборника конденсата, ковера и т.п.;
  • на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

  • расстояние от сети;
  • материал трубопровода;
  • диаметр;
  • значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
  • угол поворота (УП);
  • глубина прокладки;
  • контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

  • для наружных сетей НД составляет по 2 метра;
  • для подземных – по 3.

Профилактические меры:

  • Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
  • Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
  • Восстановление опознавательных знаков и обновление табличек.
  • Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10.
Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Причины падения

При введении жилых объектов в строй система газоснабжения настраивается на оптимальные параметры, что должно полностью удовлетворять бытовые потребности. Однако, нередко возникают ситуации, когда давление в газопроводе падает.

Падение давления, помимо дискомфорта, существенно снижает безопасность использования газовых приборов. В частности, горелки кухонной плиты могут самопроизвольно тухнуть, что чревато последующей утечкой взрывоопасного вещества.

Сколько составляет рост потребления при низкой температуре?

В зимнее время падение давления газа наблюдается наиболее часто. Это связано, прежде всего, с резким увеличением его потребления за счет включения на полную мощность различных газовых приборов (котлы, бойлеры, отопительные приборы, камины и т.п.).

Многие жильцы прогревают помещение за счет включенной горелки на плите. Кроме того, снижается и пропускная способность подводящего трубопровода. В трубах образуется конденсат, который при минусовой температуре замерзает, что существенно уменьшает внутренний диаметр магистрали.

Плохое техническое состояние газопровода

Вторая по распространенности причина – неудовлетворительное состояние оборудования распределительной станции и самих труб. Если не проводится периодически профилактика и ремонт, то это, безусловно, скажется на давлении в газопроводе.

Нередко виновником становится коррозия металла труб, особенно, если трубопровод изготовлен с нарушением нормативов, и использовались низкокачественные, дешевые материалы.

Утечка: как это происходит?

Утечка газа не только снижает его давление, но и пожароопасна. Такое явление, чаще всего, наблюдается в местах стыка труб, установки запорной аппаратуры, отводов, подключения газовых приборов. Оно может возникать как внутри помещения, так и вне его (в подвалах, подъездах, на магистрали).

О наличии утечки извещает характерный, резкий запах газа. При ее обнаружении необходимо срочно известить газовую службу.

Присоединение новых потребителей

Газовые сети при проектировании рассчитываются на определенное потребление с установленным запасом на непредвиденные случаи. На практике, нередки варианты, когда подключаются дополнительные потребители, способные заметно изменить всю картину распределения газа.

Жильцы часто производят несогласованное подключение различных газовых приборов приличной мощности. Наиболее часто, меняется 2-х конфорочная плита на 4-х конфорочный аппарат, да еще с мощной духовкой. Одна квартира мало повлияет на систему, но несколько таких изменений способно снизить давление в общем газопроводе.

Наиболее сильное влияние оказывает предпринимательская деятельность на первом этаже многоквартирного дома. Предприятия общественного питания и другие потребители газа должны иметь индивидуальную газовую сеть, не связанную с газопроводом дома. Однако, фиксируются случаи врезки их в существующую магистраль, что заметно влияет на давление газа.

Оплата услуг жилищно-коммунального характера является обязанностью собственника жилья. Это правило касается и газообеспечения. Не редки случаи, когда в силу определенных обстоятельств может образоваться задолженность по оплате. Как получить сведения о размере долга, расплатиться за газоснабжение с помощью интернета, а также узнать о процедуре отключения газа можно из наших отдельных материалов.

Нормы и СНиПы на газоснабжение

Существуют стандарты, регламенты, санитарные правила, регулирующие газоснабжение

Это важно, так как транспортировка газа влечет за собой высокие риски для окружающей природы и человека. Основополагающим является СП62.13330.2011*, «Газораспределительные системы»

В нем изложены требования по проектированию и строительству, ремонту и реконструкции сетей подачи газа.

Стандарты ГОСТ 5542; 20448; 52087 и 27578 регламентируют качества природного газа, используемого для промышленного производства и быта населения. В СНиП 2.04.08-87*приводится давление газа в газопроводе дома или отдельной квартиры, классификация трубопроводов по давлению. Нормативный документ указывает следующие требования:

  1. Суточные нормативы потребления газа на бытовые цели (приготовление пищи, подогрев воды, отопление) составляют от 8 до 13 м3.
  2. Давление во внутреннем газопроводе не выше 0,003 МПа.
  3. Надземный газопровод не располагать в местах пешеходных и транспортных дорожек.
  4. Минимальная высота размещения газовой трубы от земли составляет 35 см.
  5. Отключающее устройство при вводе в дом размещают не выше 1,8 метра.
  6. Прокладка газовой трубы в доме должна быть открытой, запрещается замуровывать ее или зашивать строительными материалами.

Соблюдение требований Правил по устройству газопровода является неукоснительным.

9.4.7 Установка бытовых газовых плит

9.4.7.1. Расстояние между краем верха плиты и стеной из негорючих материалов должно быть не менее 50 мм. 9.4.7.2. В кухне со стенами из горючих материалов стена, у которой устанавливается плита, должна иметь огнезащитное покрытие, например, в виде слоя штукатурки или листа кровельной стали по листу асбеста (если другое техническое решение не предусмотрено в заводской инструкции по установке плиты). Указанное покрытие должно располагаться от пола на высоту не менее 800 мм над поверхностью плиты и выступать за пределы плиты с обеих сторон не менее чем на 100 мм. Расстояние между краем верха плиты и стеной в этом случае должно быть не менее 100 мм.

Нормативы обеспечения газом жилых строений

Безопасность эксплуатации газового оборудования и сетей обеспечивается соблюдением определенного свода правил, зафиксированного в документе под названием «СНиП». Была принята документация для многоквартирных, а также частных домов и построек. Основные требования и положения включают следующие:

  • Использование газа представлено такими величинами: приготовление еды на газовых плитах – 0,5 м3 в день, подогрев воды колонкой – 0,5 м3 в день, индивидуальное отопление с помощью котла – от 7 до 12 м3 в день.
  • В частных домах напор газа в трубах не должен быть больше значения в 0,003 МПа.
  • Наружные газопроводы надземного типа следует располагать на участках, которые не имеют интенсивного движения автомобилей и людей. Расстояние от низа трубы до поверхности грунта не может составлять менее 0,35 м.
  • Сети низкого давления оборудуются отключающим аппаратом при вводе в здание. Расстояние от поверхности грунта должно составлять не более 180 см.
  • Объекты рядом с газопроводом должны быть размещены таким образом, чтобы не затруднять свободный доступ специалистов для ремонта и обслуживания газовых систем.
  • Хранилища газа следует располагать под землей на расстоянии в 60 см от поверхности грунта, если в зимний период происходит его промерзание. Если последнего не происходит, такая дистанция может составлять около 20 см. В случае с высоким уровнем грунтовых вод резервуар можно не погружать под землю, но при этом необходимо обеспечить его устойчивость и водонепроницаемость. Трубы с низким напором газа прокладывают ниже уровня грунта. Если в местности распространена многолетняя мерзлота, можно производить надземный монтаж сетей.
  • Во внутренней части помещений газопроводы прокладывают только открытым способом. Исключение могут представлять случаи с использованием специальных вентиляционных систем, при которых трубы находятся под щитами. Последние должны легко и быстро сниматься при необходимости обеспечения доступа к оборудованию.
  • В местах пересечения строительных конструкций трубы размещаются в особых футлярах. Нижние части располагаются на расстоянии 3 см от напольного покрытия. Соприкосновение с футляром не допускается, между ними обязателен минимальный зазор в 5 см. На этом пространстве следует разместить эластичные материалы.
  • Возле контрольно-измерительных приборов и газового оборудования в обязательном порядке располагают отключающие устройства.

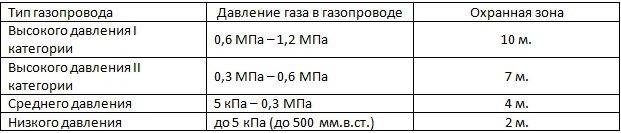

Классификация газопроводов по давлению

Система газоснабжения – потенциально опасное сооружение

Чтобы не подвергать безопасности людей, нужно обращать внимание на уровень давления. От него зависит максимальная мощность и надежность трубопровода, а также то, насколько безопасным является использование этих коммуникаций

Прокладка или эксплуатация сооружения с нарушениями техники безопасности может привести к аварии.

Газорегуляторные пункты (ГРП) являются важной составляющей в любой системе газоснабжения

По рабочему давлению газопроводы можно разделить на три класса:

  • І класс – высокого (более 25 кгс/кв. см);
  • ІІ класс – среднего (от 12 до 25 кгс/кв. см);
  • ІІІ класс – низкого (до 12 кгс/кв. см).

Существует также расширенный вариант классификации газопроводов, согласно которой они делятся на несколько категорий.

Высокого давления категории I-a. Значение в магистралях этого класса составляет не менее 1,2 МПа. Назначение такой магистрали – подсоединение к газовой системе электростанций, паровых и турбинных установок.

Структура единой многоуровневой системы газоснабжения и учёта газа

Высокого давления категории I. Уровень варьируется от 0,6 МПа до 1,2 МПа. По трубам этого типа вещество поступает в газораспределительные установки.

Высокого давления категории II. Значение в подобном трубопроводе находится в промежутке от 0,3 МПа до 0,6 МПа. Коммуникации этого класса применяются для доставки газа в газораспределительные сооружения для жилых зданий и на промышленные предприятия.

Среднего давления категории III. Уровень может варьироваться от 5 КПа до 0,3 МПа. По сооружению этого типа вещество доставляется в газораспределительные установки, откуда оно поступит в жилые дома.

Низкого давления категории IV. В трубопроводах этого класса значение не должно быть больше 5 КПа. Такой тип труб предназначены для транспортировки газа в квартиры и дома.

Почему отключают подачу топлива

Поломки в системе газопровода случаются крайне редко. Ремонт должен выполнять специалист с большим опытом и необходимыми для работы инструментами. Чтобы устранить поломку, сначала требуется перекрыть подачу газа. Намного проще обесточить сеть в частном секторе, так как в многоквартирном доме такой процесс принесет массу неудобств всем жителям многоэтажки.

Чаще всего газ отключают, когда требуется заменить какие-либо элементы системы. Трубы обесточиваются, когда требуется их обрезать. Для замены конкретного прибора или устранения поломки требуется предварительно проконсультироваться со специалистом.
