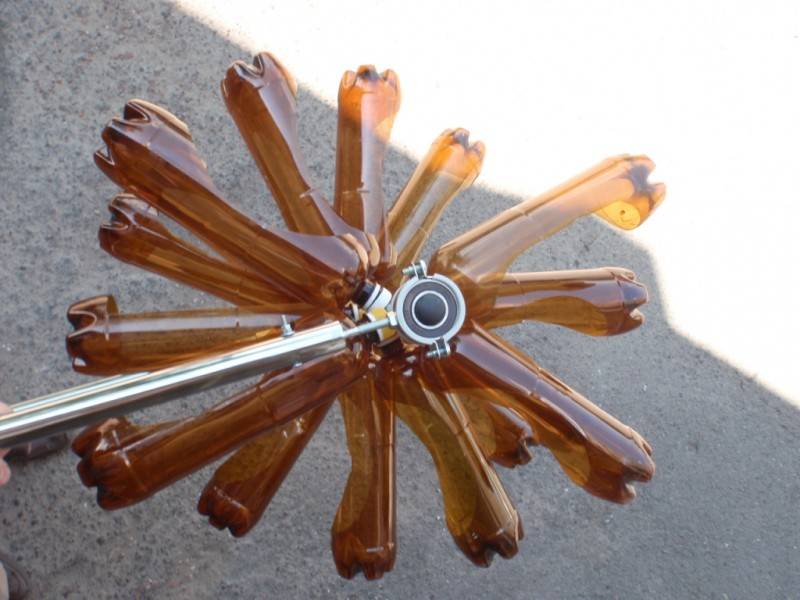

Фото ветрогенераторов своими руками

Также рекомендуем просмотреть:

  • Полировка фар своими руками
  • Строительные леса своими руками
  • Точилка для ножей своими руками
  • Антенный усилитель
  • Восстановление аккумулятора
  • Мини паяльник
  • Как сделать электрогитару
  • Оплетка на руль
  • Фонарик своими руками
  • Как заточить нож для мясорубки
  • Электрогенератор своими руками
  • Солнечная батарея своими руками
  • Течет смеситель
  • Как выкрутить сломанный болт
  • Зарядное устройство своими руками
  • Схема металлоискателя
  • Станок для сверления
  • Нарезка пластиковых бутылок
  • Аквариум в стене
  • Врезка в трубу
  • Стеллаж в гараж своими руками
  • Симисторный регулятор мощности
  • Фильтр низких частот
  • Вечный фонарик
  • Нож из напильника
  • Усилитель звука своими руками
  • Трос в оплетке
  • Пескоструйный аппарат своими руками
  • Генератор дыма
  • Акустический выключатель
  • Воскотопка своими руками
  • Туристический топор
  • Стельки с подогревом
  • Паяльная паста
  • Полка для инструмента
  • Пресс из домкрата
  • Золото из радиодеталей
  • Штанга своими руками
  • Как установить розетку
  • Ночник своими руками
  • Аудио передатчик
  • Датчик влажности почвы
  • Счетчик Гейгера
  • Древесный уголь
  • Wi-Fi антенна
  • Электровелосипед своими руками
  • Ремонт смесителя
  • Индукционное отопление
  • Стол из эпоксидной смолы
  • Трещина на лобовом стекле
  • Эпоксидная смола
  • Как поменять кран под давлением
  • Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Характеристики ветрогенератора

Сначала необходимо определиться с желаемым итоговым результатом. Характеристики электродвигателя, выполняющего роль генератора, могут быть разными, и от этого зависит, сколько электроэнергии устройство будет вырабатывать за единицу времени.

Для производства среднего количества энергии генератор должен иметь приблизительно такие характеристики:

  1. Минимальная мощность установки — 1.3 кВт.
  2. Желательны неодимовые магниты в конструкции. Их функция заключается в обеспечении электромагнитной движущейся силы. Для этого может применяться и стальная гильза, которая устанавливается на ротор.
  3. Расположение магнитов на роторе должно соответствовать схеме. Это значит, что их полюсы должны быть развёрнуты в правильную сторону.
  4. Предварительно вал ротора нужно проточить и подогнать размеры под диаметр магнитов.
  5. При установке магнитов не всегда требуется переделывать обмотку. Если она состоит из проводов с большим сечением — ничего страшного, это только увеличит мощность. Самым лучшим вариантом обмотки будет устройство, имеющее шесть полюсов, провод с сечением не более 1.2 мм и максимум 24 витка на катушке.

Принцип работы асинхронного двигателя в качестве генератора

В основу его воплощения заложен метод обратимости электрической машины. Если у отключенного от напряжения сети двигателя начать принудительно вращать ротор с расчетной скоростью, то в обмотке статора будет наводиться ЭДС за счет наличия остаточной энергии магнитного поля.

Остается только подключить к обмоткам конденсаторную батарею соответствующего номинала и по ним станет протекать емкостной опережающий ток, имеющий характер намагничивающего.

Чтобы происходило самовозбуждение генератора, а на обмотках формировалась симметричная система трехфазных напряжений, необходимо подобрать емкость конденсаторов, большую определенной, критической величины. Кроме ее значения на выходную мощность, естественно, влияет конструкция двигателя.

Для нормальной выработки трехфазной энергии с частотой 50 Гц необходимо поддерживать скорость вращения ротора, превышающую асинхронную составляющую на величину скольжения S, которая лежит в пределах S=2÷10%. Ее требуется поддерживать на уровне синхронной частоты.

Отход синусоиды от стандартного значения по частоте отрицательно повлияет на работу оборудования с электрическими двигателями: пилами, рубанками, различными станками и трансформаторами. На резистивных нагрузках с ТЭН и лампами накаливания это практически не сказывается.

Электрические схемы подключения

На практике используются все распространенные способы соединения обмоток статора асинхронного двигателя. Выбирая одну из них создают различные условия для работы оборудования и вырабатывают напряжение определённых значений.

Схемы звезды

Популярный вариант подключения конденсаторов

Схема подключения асинхронного двигателя с обмотками, соединенными звездой, для работы в качестве генератора трехфазной сети имеет стандартный вид.

Схема асинхронного генератора с подключением конденсаторов к двум обмоткам

Этот вариант довольно популярен. Он позволяет питать от двух обмоток три группы потребителей:

  • две напряжением 220 вольт;
  • одну — 380.

Рабочий и пусковой конденсаторы подключаются в схему отдельными выключателями. На основе этой же схемы можно создать самодельный генератор с подключением конденсаторов к одной обмотке асинхронного двигателя.

Схема треугольника

При сборке обмоток статора по схеме звезды генератор будет выдавать трехфазное напряжение 380 вольт. Если осуществить их переключение на треугольник, то — 220.

Приведенные выше на картинках три схемы являются базовыми, но не единственными. На их основе могут создаваться другие способы подключения.

Достоинства и недостатки самодельного бензогенератора

Среди плюсов самодельного прибора можно выделить:

  • значительную экономию средств;
  • моральную удовлетворенность от самостоятельной сборки сложного механизма;
  • возможность найти применение старым моторам;
  • подбор технических характеристик по своему желанию;
  • возможность легкого ремонта.

Недостатки самостоятельной сборки выражаются:

  • в трудоемкости процесса – требуются навыки в сварочных и монтажных операциях;
  • необходимости в наличии старых деталей – покупка новых обойдется слишком дорого;
  • трудности подбора двигателей с оптимальными параметрами;
  • больших весовых и размерных характеристиках кустарного аппарата.

Бензогенератор своими руками станет экономичной заменой покупному, если все его комплектующие не нужно покупать. В противном случае более выгодна покупка бензогенератора, имеющего заводскую гарантию.

Видео по теме: Бензогенератор своими руками

Публикации по теме


Правила подключения генератора к сети дома


Преобразование асинхронного двигателя в генератор своими руками


Какие бывают бензиновые генераторы электрического тока для частного дома

Газогенератор

Сгорая в камерах высокого давления газ превращается в электричество. Теплоемкость такого устройства выше, чем у бензинового.

Для сборки дома понадобятся бункер сжигания топлива и корпус. В нижней части корпуса находится камера сжигания газа, нее подается сырье.

Посмотрите еще здесь!
  • Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)

  • Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)

  • Электровелосипед своими руками: как построить с нуля недорогой и мощный электробайк (100 фото)

Корпус должен быть плотно закрыт крышкой с утеплителем. В бункере находится множество ответвлений. Обязательно присутствует фильтр, собирающий продукты распада.

Генерация переменного тока

Бензиновый генератор Endress ESE 50 DBS profi, 230 013 Самая распространённая конструкция генератора переменного тока, реализует вращающееся магнитное поле, сквозь неподвижную обмотку статора. Для этого на электромагниты ротора, через контактные кольца, подаётся постоянный ток.

Но для появления напряжения на выводах статора, необходимо ротору придать движение (вращение). Явление, когда подвижное магнитное поле вызывает в проводнике электродвижущую силу, называется электромагнитной индукцией. При вращении магнитное поле ротора поочередно пересекает обмотки (фазы) статора, вызывая в них движение электронов.

Фазы (обмотки) смещенные на статоре, друг относительно друга, на 120 градусов,

позволяют вырабатывать трёхфазный синусоидальный электрический ток. При вращении ротора 3000 оборотов в минуту, то есть 50 оборотов в секунду, получается частота колебаний переменного напряжения- 50 Герц. Но в автомобиле применяется постоянное напряжение.

Для получения постоянного напряжения, в автомобильных электрических генераторах предусмотрен трёхфазный выпрямитель выполненный на шести силовых полупроводниковых диодах. Производители, чтобы защитить электронные узлы автомобиля от повышенного напряжения, применяют вместо диодов стабилитроны.

Стабилитроны, это те же диоды, но до определённого напряжения (25-30 вольт). При достижении предельного напряжения, стабилитроны начинают пропускать ток в обратном направлении, что оберегает электронику автомобиля от всплесков напряжения.

Способ 3

Можно сконструировать самодельный генератор, электростанцию на бензине.

Вместо генератора использовать 3-фазный асинхронный мотор на 1,5 кВт на 900 оборотов. Электродвигатель итальянский, подключаться может треугольником и звездой. Сначала я поставил мотор на основание с мотором постоянного тока, присоединил к муфте. Стал крутить двигатель на 1100 оборотов. Появилось напряжение 250 вольт на фазах. Подключил лампочку на 1000 ватт, напряжение сразу упало до 150 вольт. Наверное, это от фазного перекоса. На каждую фазу надо включать отдельную нагрузку. Три лампочки по 300 ватт не смогут снизить напряжение до 200 вольт, теоретически. Можно конденсатор поставить больше.

Обороты двигателя надо делать больше, при нагрузке не снижать, тогда питание сети будет постоянным.

Необходима значительная мощность, автогенератор такую мощность не даст. Если перемотать большой камазовский, то с него не выйдет 220 В, так как магнитопровод будет перенасыщен. Он был сконструирован на 24 вольта.

Сегодня собирался пробовать подсоединить нагрузку через 3-фазный блок питания (выпрямитель). В гаражах свет отключили, не получилось. В городе энергетиков систематически отключают свет, поэтому надо делать источник постоянного питания электричеством. Для электросварки есть навеска, подцепляется к трактору. Для подключения электрического инструмента нужен постоянный источник напряжения на 220 В. Была мысль сконструировать самодельный генератор своими руками, и инвертор к нему, но, на аккумуляторных батареях не долго можно проработать.

Недавно включили электричество. Подключал двигатель асинхронный из Италии. Поставил его с мотором бензопилы на раму, скрутил вместе валы, поставил муфту резиновую. Катушки соединил по схеме звезды, конденсаторы треугольником, по 15 мкФ. Когда запустил моторы, то на выходе питания не получилось. Присоединял конденсатор, заряженный к фазам, напряжение появилось. Свою мощность в 1,5 кВт двигатель выдал. При этом питающее напряжение снизилось до 240 вольт, на холостых оборотах было 255 вольт. Шлифмашинка от него нормально работала на 950 ватт.

Пробовал повысить обороты двигателя, но не получается возбуждение. После контакта конденсатора с фазой напряжение возникает сразу. Буду пробовать ставить другой двигатель.

Какие конструкции систем за границей производятся для электростанций? На 1-фазных понятно, что ротор владеет обмоткой, перекоса фаз нет, потому что одна фаза. В 3-фазных имеется система, которая дает регулировку мощности при подсоединении к ней моторов с наибольшей нагрузкой. Еще можно подсоединить инвертор для сварки.

В выходные хотел сделать самодельный генератор своими руками с подключением асинхронного двигателя. Удачной попыткой сделать самодельный генератор оказалось подключение старого двигателя с корпусом из чугуна на 1 кВт и на 950 оборотов. Мотор возбуждается нормально, с одной емкостью на 40 мкФ. А я установил три емкости и подключил их звездой. Этого хватило для запуска электродрели, болгарки. Хотел, чтобы получилась выдача напряжения на одной фазе. Для этого подключал три диода, полумост. Сгорели лампы люминесцентные для освещения, и подгорели пакетники в гараже. Буду наматывать трансформатор на три фазы.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Гальванический элемент

Следующий способ – простая химия. Это самый реальный и понятный способ получения электричества из земли в домашних условиях. Для этого нужны медные и цинковые электроды. В их роли могут выступать пластины, штыри, гвозди. Если медь распространена – с цинком могут возникнуть проблемы, поэтому легче найти оцинкованное железо.

Нужно забить ваши электроды в землю на одинаковом расстоянии друг от друга. Допустим 1 метр в глубину и 0,5 метра между электродами. В таком случае медь будет катодом, а цинк – анодом. Напряжение такого элемента может составлять порядка 1-1,1 Вольта. Это значит, чтобы получить из земли электричество напряжением в 12 вольт нужно забить 12 таких электродов и соединить их последовательно.

Решающим фактором в такой батарее является площадь электродов, от этого зависит и сила тока, ровно, как и от того, что находится между ними. Для того, чтобы батарея выдавала ток – земля должна быть влажной, для этого её можно полить, иногда цинковый электрод заливают раствором соли или щёлочи. Для повышения токовой отдачи можно забить больше электродов и соединить их параллельно. Таким образом устроены все современные батареи и аккумуляторы.

На схеме ниже вы видите еще одну интересную реализацию такой батареи из медных труб и оцинкованных стержней.

Однако с течением времени электроды разрушаться и батарея постепенно прекратит свою работу.

Домашний агрегат, работающий на дровах

Самостоятельная сборка такой модели не представляет трудностей. При его создании необходимо купить или изъять из старого холодильника элемент Пельтье. Он представляет собой тонкостенный пластинчатый квадрат. Одна его панель производится из меди, а другая из никеля.

На них закрепляются контактные зажимы, которые подключаются к сети. Работа такого генератора заключается в том, что в момент прохождения тока сквозь металлические поверхности одна его сторона нагревается, а вторая остывает.

Во время работы генератора на твердом топливе используется обратный способ действия: одна пластина нагревается благодаря сжиганию дров, а другая охлаждается кулером и радиатором, подключенным к агрегату. В этот момент между деталями образуется электрический ток, который и нужно было получить.

Кроме элемента Пельте в процессе сборки генератора потребуются:

  • металлический лист для корпуса;
  • деталь, которая стабилизирует напряжение;
  • кулер и радиатор;
  • теплопроводящая паста;
  • прибор для установки заклепок;
  • ножницы по металлу;
  • клепки, дрель и паяльник.

Для начала нужно изготовить металлический корпус в форме цилиндра. Отверстия для поступления воздуха нужно устроить снизу, а сверху установить подставку с емкостью под воду.

Радиатор термопастой закрепляется с холодной стороны. С другого края закрепляется основной нагревательный элемент. При сборке еще потребуется стабилизатор электричества с USB-разъемом. Данное приспособление создаст напряжение и позволит готовить еду и заряжать разные электроприборы. Стабилизирующую часть нужно изолировать и спаять с основным элементом с учетом полюсов.

При подробном рассмотрении данного устройства есть один большой изъян — высокая цена для многих туристов и дачников. Но при частом применении стоимость оправдывается экономией на топливе. Дрова стоят дешевле в отличие от дизельного топлива и бензина.

Кроме этого, при работе такого электрогенератора в помещении нужно установить дымоход. Он выбрасывает в атмосферу продукты сгорания. Но, несмотря на эти недостатки, прибор на дровах имеет и достоинства:

  • способен отопить дом до 50 метров кубических;
  • может использоваться как плита для приготовления еды;
  • у прибора небольшие размеры, поэтому его можно установить в небольших помещениях;
  • продолжительный срок службы;
  • небольшой вес;
  • отсутствие шума при работе;
  • экономность в применении топлива.

Обзор производителей и цен

Довольно популярными и общедоступными являются генераторы одесского производителя. Самыми дорогими приборами на рыке являются иностранные генераторы фирмы Феррите. В зависимости от мощности цена прибора составляет от 35000 рублей. Менее дорогими, но довольно популярными являются генераторы марки Андрус – от 25000 рублей.

ООО «ЭНЕРДЖСИСТЕМ»

Компания специализируется на поставках электрооборудования для различных промышленных областей. Также фирма работает с 2006 года и помогает сертифицировать и продвигать товар на зарубежном рынке. Специализируется на производстве магнитных электрогенераторов и двигателей.

Магнитный генератор содержит работающие обмотки статора, которые равномерно распределяются по окружности и неподвижно стоят в корпусе. Сам генератор изготавливается из немагнитного материала. Принцип его работы заключается в обеспечении постоянного тока несколькими электромагнитами, создавая эффект магнитного баланса.

Что касается электродвигателя, производимого компанией ООО «ЭНЕРДЖСИСТЕМ», то принцип его действия заключен в подаче высокого напряжения на электроды. Двигатель очень прост в исполнении, надежен и отличается маленькой массой и габаритами.

НПП КБ «ВЕРАНО-КО»

Бестопливный ветреный генератор, который производит украинская фирма, содержит решение нескольких задач по использованию энергии ветра:

  • способен зарядить аккумуляторную батарею на скорости ветра от 2 м/с;
  • способен произвести указанную мощность при силе ветра от 5 м/с, при этом наращивая мощность, если скорость ветра растет;
  • при ураганном ветре прибор максимально устойчив и в тепловых резисторах не выжигается свободная энергия .

Способ 1

В Интернете нашел статью о том, как переделать генератор автомобиля на генератор с постоянными магнитами. Можно ли использовать этот принцип и переделать генератор своими руками из асинхронного электродвигателя? Возможно, что будут большие потери энергии, не такое расположение катушек.

Двигатель асинхронного типа у меня на напряжение 110 вольт, обороты – 1450, 2,2 ампера, однофазный. При помощи емкостей я не берусь делать самодельный генератор, так как будут большие потери.

Предлагается пользоваться простыми двигателями по такой схеме.

Если изменять двигатель или генератор с магнитами округлой формы от динамиков, то надо их устанавливать в крабы? Крабы – это две металлические детали, стоят на якоре снаружи катушек возбуждения.

Если магниты надевать на вал, то вал будет шунтировать магнитные силовые линии. Как тогда будет возбуждение? Катушка тоже расположена на валу из металла.

Если поменять подсоединение обмоток и сделать параллельное соединение, разогнать до оборотов выше нормальных значений, то получается 70 вольт. Где взять механизм для таких оборотов? Если перематывать его на уменьшение оборотов и ниже питание, то слишком упадет мощность.

Двигатель асинхронного типа с замкнутым ротором – это железо, которое залито алюминием. Можно взять самодельный генератор от автомобиля, у которого напряжение 14 вольт, сила тока 80 ампер. Это неплохие данные. Двигатель с коллектором на переменный ток от пылесоса или стиральной машины можно применить для генератора. На статор установить подмагничивание, напряжение постоянного тока снимать со щеток. По наибольшему ЭДС поменять угол щеток. Коэффициент полезного действия стремится к нулю. Но, лучше, чем генератор синхронного типа, не изобрели.

Решил испытать самодельный генератор. Однофазный асинхронный мотор от стиралки малютки крутил дрелью. Подключил к нему емкость 4 мкФ, получилось 5 вольт 30 герц и ток 1,5 миллиампера на короткое замыкание.

Не каждый электромотор можно использовать в качестве генератора таким методом. Есть моторы со стальным ротором, имеющие малую степень намагниченности на остатке.

Необходимо знать разницу между преобразованием электрической энергии и генерацией энергии. Преобразовать 1 фазу в 3 можно несколькими способами. Один из них – это механическая энергия. Если электростанцию отсоединить от розетки, то пропадает все преобразование.

Откуда возьмется движение провода с повышением скорости, ясно. Откуда магнитное поле будет для получения ЭДС в проводе – не понятно.

Объяснить это просто. Из-за механизма магнетизма, который остался, образуется ЭДС в якоре. Возникает ток в статорной обмотке, который замкнут на емкости.

Ток возник, значит, дает усиление на электродвижущую силу на катушках роторного вала. Появившийся ток дает усиление электродвижущей силы. Электроток статорный образует электродвижущую силу намного больше. Это идет до установления равновесия статорных магнитных потоков и ротора, а также дополнительные потери.

Размер конденсаторов рассчитывают так, что на выводах напряжение достигает номинального значения. Если оно маленькое, то снижают емкость, то повышают. Были сомнения по поводу старых моторов, которые якобы не возбуждаются. После разгона ротора мотора или генератора надо ткнуть быстро в любую фазу малым количеством вольт. Все придет в нормальное состояние. Зарядить конденсатор до напряжения равному половину емкости. Включение производить выключателем с тремя полюсами. Это относится с 3-фазному мотору. Такая схема используется для генераторов вагонов пассажирского транспорта, так как у них ротор короткозамкнутый.

Схема самодельного ветрогенератора – основные узлы

Сделать самодельный ветрогенератор в домашних условиях сравнительно легко. Ниже вы можете увидеть простой чертеж, объясняющий расположение отдельных узлов. Согласно этому чертежу, нам необходимо сделать или подготовить следующие узлы:

Схема самодельного ветряка.

  • Лопасти – они могут быть изготовлены из самых разных материалов;
  • Генератор для ветрогенератора – можно приобрести готовый или сделать самостоятельно;
  • Хвостовая часть – направляет лопасти по направлению ветра, позволяя добиться максимального КПД;
  • Мультипликатор – повышает обороты вращения вала (ротора) генератора;
  • Крепежная мачта – на ней будут удерживаться все вышеперечисленные узлы;
  • Натяжные тросы – удерживают всю конструкцию и не дают упасть от порывов ветра;
  • Контроллер заряда, аккумуляторы и инвертор – обеспечивают преобразование, стабилизацию и накопление полученной электроэнергии.

Мы попробуем сделать с вами простой роторный ветрогенератор.

Рекомендации по эксплуатации

Используемый в уличных условиях генератор (ветряная электростанция для частного дома, велогенератор) рекомендуется защитить от дождя, дорожной грязи и других посторонних частиц, поместив его в отдельный корпус.

Устройство, работающее в уличных условиях в режиме многочасовой каждодневной нагрузки, нуждается в регулярной (хотя бы раз в полгода) смазке подшипников. Они, в свою очередь, есть в каждом моторе-генераторе.

Не допускается замыкание накоротко выводов двигателя и вспомогательной электроники. Замкнутый двигатель раскрутить в несколько раз сложнее за счёт тормозящей вращение ротора силы, пропорциональной нагрузке. Обмотки, замкнутые накоротко при крутящемся вале, могут сгореть. Полупроводниковая электроника (солнечные батареи, элементы Пельтье) тоже быстро выходит из строя, будучи замкнутой.

О том, как сделать генератор своими руками, смотрите далее.

Что обещают производители бестопливных генераторов

В интернете можно найти разные сайты, которые предлагают купить БТГ, причём за весьма немаленькие деньги (в среднем – 12 т. р.). При этом каждый продавец по-своему объясняет принцип работы механизма. Кто-то говорит, что бестопливный генератор работает на некоей «энергии земли», у других источником является эфир, а кто-то говорит о статической энергии, которая не подчиняется известным законам физики, но вполне реальна.

На самом деле БТГ – красивая выдумка, и в природе не существует подобных приборов.

Тем не менее, для тех, кто плохо знаком с физикой, объяснений про эфир и «энергию земли» вполне достаточно чтобы купить дорогой, но бесполезный генератор.

Виды генераторов на базе двигателей

Покупка готового к работе электрогенератора отнюдь не экономическое удовольствие и вряд ли по карману большинству наших сограждан. Самодельный генератор может стать отличной альтернативой; может быть собран при достаточных знаниях в области электротехники и гидротехники. Собранное устройство может успешно использоваться как:

  1. Автономный электрогенератор. Пользователь может сделать это сам с помощью устройства для выработки электроэнергии с длительным периодом действия за счет самозарядки,
  2. Ветрогенератор. Ветряная турбина, которая вращается под действием ветра, используется в качестве движителя, необходимого для запуска двигателя,
  3. Генератор с неодимовыми магнитами,
  4. Трехфазный бензиновый генератор,
  5. Однофазный маломощный генератор на двигателях бытовой техники и т.д.

Переделка штатного двигателя в работающий генераторный прибор своими руками – занятие увлекательное и заведомо недорогое. Таким образом, вы можете переделать обычную ветряную турбину, подключив ее к двигателю для автономной выработки энергии.

Рекомендации по эксплуатации

Если устройство автономное, то оно должно быть оборудовано датчиками и приборами для фиксации необходимых данных. Также желательно оснащение прибора кнопкой включения/выключения.

  • Блендер погружной — какой фирмы лучше выбрать для дома. Фото+ видео отзывы

  • Тестер своими руками: инструкция, схемы и решения как сделать простой самодельный прибор. Пошаговая инструкция как сделать тестер из смартфона

  • Регулятор напряжения своими руками: мастер-класс как сделать простейшее устройство по регулировке напряжения

При малейших сомнениях в своих силах лучше отказаться от самостоятельного изготовления генератора.

Изготовление генератора собственными силами

В сети Интернет можно найти немало инструкций, как сделать водородный генератор. Следует отметить, что собрать такую установку для дома своими руками вполне реально — конструкция достаточно проста.

Компоненты водородного генератора своими руками для отопления в частном доме

Но что вы будете делать с полученным водородом? Еще раз обратите внимание на температуру горения этого топлива в воздухе. Она составляет 2800-3000°С. Если учесть, что при помощи горящего водорода режут металлы и другие твердые материалы, становится понятно, что установить горелку в обычный газовый, жидкотопливный или твердотопливный котел с водяной рубашкой не получится — он попросту прогорит

Если учесть, что при помощи горящего водорода режут металлы и другие твердые материалы, становится понятно, что установить горелку в обычный газовый, жидкотопливный или твердотопливный котел с водяной рубашкой не получится — он попросту прогорит.

Умельцы на форумах советуют выложить топку изнутри шамотным кирпичом. Но температура плавления даже лучших материалов данного типа не превышает 1600°С, долго такая топка не выдержит. Второй вариант — использование специальной горелки, которая способна понизить температуру факела до приемлемых величин. Таким образом, пока не найдете такую горелку, не стоит начинать монтировать самодельный водородный генератор.

Советы по сборке и эксплуатации генератора

Решив вопрос с котлом, выберите подходящую схему и инструкцию на тему, как сделать водородный генератор для отопления частного дома.

Самодельное устройство будет эффективным только при условии

  • достаточной площади поверхности пластинчатых электродов;
  • правильного выбора материала для изготовления электродов;
  • высокого качества жидкости для электролиза.

Какого размера должен быть агрегат, генерирующий водород в достаточных количествах для отопления дома, придется определять «на глазок» (на основании чужого опыта), либо собрав для начала небольшую установку. Второй вариант практичнее — он позволит понять, стоит ли тратить деньги и время на монтаж полноценного генератора.

В качестве электродов в идеале используются редкие металлы, но для домашнего агрегата это слишком дорого. Рекомендуется выбрать пластины из нержавеющей стали, желательно ферромагнитной.

Конструкция водородного генератора

К качеству воды предъявляются определенные требования. Она не должна содержать механические загрязнения и тяжелые металлы. Максимально эффективно генератор работает на дистиллированной воде, но для удешевления конструкции можно ограничиться фильтрами для очистки воды от ненужных примесей. Чтобы электрическая реакция протекала интенсивнее, в воду добавляют гидроксид натрия в соотношении 1 столовая ложка на 10 л воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
