Подготовка материалов и инструмента
Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего. Делают это тщательно, даже если кажется, что тара полностью опустошена.
Очистка баллона от газа
Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:
- выпустить газ естественным образом — через клапан;
- промыть баллон.
Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.
Фото: отпилили вентиль у пропанового
Промывка баллона осуществляется следующим образом:
- Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
- Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
- Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.
Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.
Инструменты и дополнительные материалы
Для дальнейшей работы понадобятся:
- болгарка;
- дрель;
- сварочный аппарат;
- металлические петли и ручка для крышки;
- стальные трубы для создания ножек.
Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.
Свойства и классификация материалов
Сетку для шашлыка можно разделить на несколько видов по материалу, из которого она изготовлена. Каждый материал имеет свои особенности.
- Решетка для жарки из железа. Железо — самый дешевый материал. Обладает достаточной прочностью, выдерживает высокие температуры, но со временем прогорает и может начать покрываться ржавчиной. При частом использовании становится тоньше и может быстро сломаться. Такая решетка для гриля требует тщательного ухода. После каждого приготовления стейков или рыбы требуется использовать чистящий состав, который отмоет остатки еды. В случае появления коррозии на решетке нужно зачищать поверхность наждачной бумагой.
- Решетка гриль из нержавеющей стали. Сталь — оптимальный материал для приготовления на мангале. Сетка для барбекю из нержавейки очень легкая, она не подвержена коррозии, не боится высокой температуры и воды. Прекрасно подойдет для коптильни или для мангалов. Решетка прекрасно отмывается от жира, но иногда остатки пригоревшей еды придется отмывать губкой с жесткой поверхностью.
- Решетка для мангала из чугуна. Чугун — тяжелый и долговечный материал. Такая решетка прекрасно подойдет для использования в мангале, стационарной печи барбекю или для копчения. На решетке для гриля из чугуна можно готовить мясо, жарить форель. Большая температура не будет помехой, чугун не прогорит. Еще одно свойство такой сетки — способность поглощать жир. После первого использования появляется «защитный» слой, который не даст в дальнейшем пригорать еде.

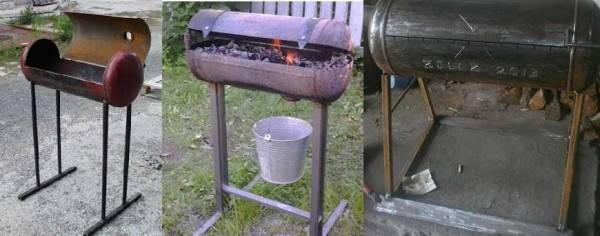

Делаем ножки
Они могут быть из уголка, круглой или профильной трубы, арматуры, полосы толстого металла. Что есть в хозяйстве, то и используйте. Некоторые идеи есть на фото ниже.
Самые простые ножки из трубы и уголка — приварили ко дну. Можно сделать внизу распорки, а на них устроить полочку
Почти также сделать можно из полос стали большой толщины.
Ножки из металлических полос большой толщины
Удобные ножки для мангала из пропанового баллона можно сделать из профильной трубы. Они могут быть в виде перевернутой буквы «Т» и приварены к середине. Можно сделать опору в виде рамы, сделав внизу полочку (или несколько полочек) для дров, мисок и т..д.
Ножки из профильной трубы для мангала из газового баллона
Можно сделать ножки из круглой трубы и/или арматуры. Если мангал вы хотите иметь переносной, то к корпусу приваривают небольшие отрезки арматуры, а на них насаживают куски труб подходящего диаметра (внутренний диаметр труб чуть больше чем наружный арматуры). Можно сделать наоборот: приварить куски труб, а вставлять арматуру.
Как сделать ножки к мангалу из трубы и арматуры
Только учтите, что с такими ножками двигать его будет сложно: ножки будут выпадать. Чтобы избежать этого, нарезают резьбу.
Видео-пример изготовления одного из самодельных мангалов из пропанового баллона смотрите ниже.
Как построить летнюю кухню читайте тут. Может вам нужно построить беседку, где можно будет насладиться шашлыком? О строительстве беседки из металла читайте тут (с фотоотчетом).
Преимущества
Что же такого может дать мангал на газу в противовес угольному?
Начнем с плюсов:
- Вам доступно больше возможностей управлять жаром, что, по идее, может улучшить качество шашлыка.
- Нет дыма и копоти. Требование к вытяжке существенно снижаются и жарить комфортнее.
- Можно поставить почти в любом месте: в саду, беседке, в помещении.
- Нет дыма — нет и канцерогенных веществ от него в мясе.
- Розжиг не просто скорый, а очень быстрый. И без каких-либо секретов: зажёг — горит.
- Простая эксплуатация: применимы все приёмы обслуживания газовой духовки.
- Конструкция позволяет сделать газовый мангал самостоятельно.
- Нет дыма в шашлыке. Если для вас дымок это обязательная “специя” шашлыка, то это жирный минус.
- Нужно следить за оборудованием, и всегда помнить о взрывоопасности утечек газа.
- Цена выше, чем за угольные конкуренты.

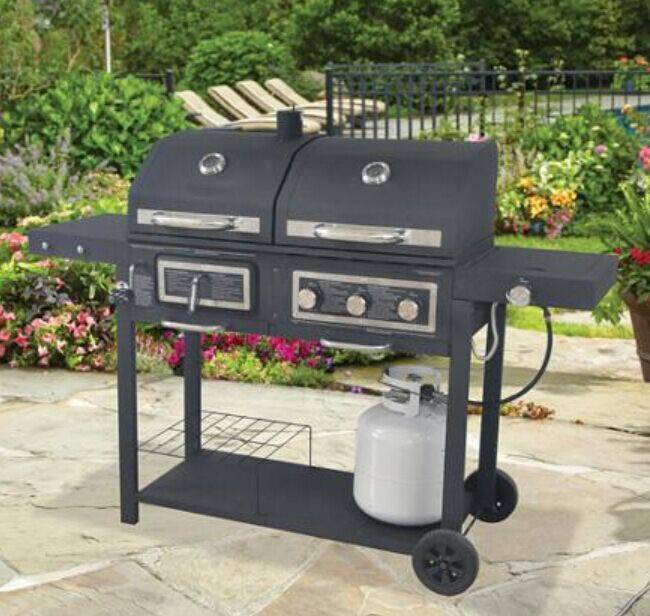

Все газовые мангалы можно разделить на три большие группы:

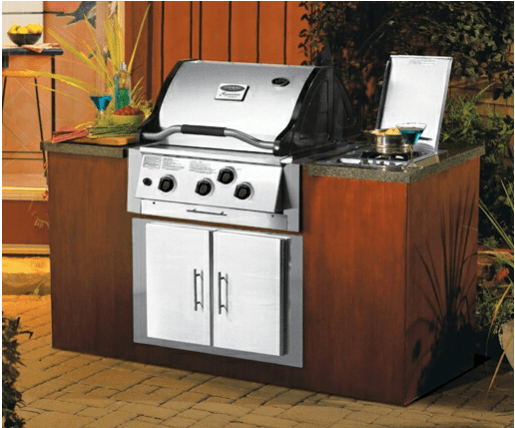

Встраиваемые модели. Это профессиональное оборудование для общепита. Для них свойственна большая производительность, но для некоторых моделей можно найти применение и в частном порядке.

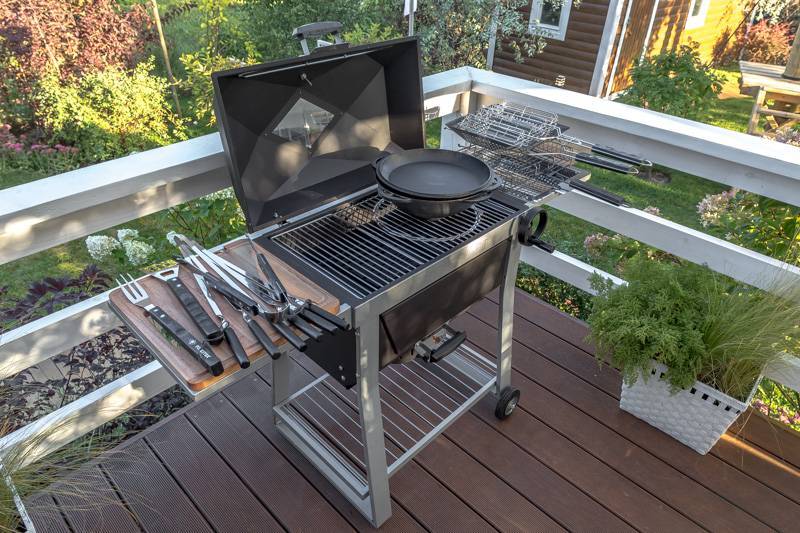

Условно переносные. Среднего размера мангал на газу, часто с колёсиками. Не очень большая масса и колёсики в подставке позволят ставитьтакую жаровню когда надо и прятать на хранение в межсезонье. Рассчитаны на компании 6-8 и более человек. Удобно, что и привело к популярности.
Компактные. Всё то что можно сложить в сумку или рюкзак и унести. Хорошая альтернатива обычному мангалу при выезде на природу. Из-за маленьких размеров накормить больше 6 гостей будет сложно.
Сборка
Отрезаем необходимой длины четыре уголка и привариваем к пустому газовому баллону, образуя ножки нашего мангала. Снизу уголков свариваем раму и прикручиваем колесики. Раму можно изготовить с выносом на полметра в сторону для закрепления на ней газового баллона. Таким образом, вам не придется каждый раз отсоединять баллон с пропаном и переносить вручную и по отдельности – своеобразная тележка позволит быстро убрать мангал в сарай или под навес.
Далее в самом баллоне прорезаем прямоугольное отверстие на четверть или треть диаметра. Отверстие по длине на 4–8 см меньше, чем длина самого баллона.
Кусок вырезанного металла не выбрасываем – он послужит крышкой. С внутренней стороны на уровне прорези горизонтально привариваем уголок. На него ляжет либо сетка для барбекю, либо шампура с шашлыком. На противоположной стороне болгаркой делаем вырезы для шампуров. Таким образом, при приготовлении шашлыка можно будет закрыть крышку для лучшей обжарки мяса.
Трубу для горелки завариваем с одного конца и просверливаем десяток небольших отверстий 2–3 мм диаметром с одной стороны трубы. Регулировать интенсивность огня мы будем вентилем на самом газовом баллоне. Для удобства можно установить дополнительный вентиль где-нибудь поближе к мангалу.
С другой стороны трубы нарезается резьба. Она нужна для того, чтобы мангал легко можно было присоединить к источнику газа при помощи шланга.
С обратной стороны соединения с газовым баллоном врезается труба для вытяжки. Вытяжку можно защитить козырьком. Таким образом, приготовление пищи можно будет производить в любую погоду.
Обычные дверные или оконные петли привариваем или прикручиваем к крышке и к самому мангалу. К крышке привариваем ручку.
После всех приготовлений можно испытать новый мангал.
Классификация
Существует разделение жаровен по типу топлива:
- угли;
- газ;
- электричество.
Соответственно, первые называют классическими, вторые – газовыми, третьи – электрическими.
Все жаровни вне зависимости от типа розжига разделяются по типу или возможности транспортировки на следующие разновидности:
- стационарные;
- передвижные;
- переносные.
Также жаровни разделяют по материалу изготовления:
- деревянные;
- каменные;
- металлические.
Наиболее подходящим материалом для газовой разновидности является чугун.
Встроенные можно отнести по данному разделению на типы к стационарным: их транспортировка затруднена.
Разборные и «туристические» стоит отнести к переносным. Их изготовление производится из металла: механизмы для разборки и сборки требуют прочных материалов.
Наиболее часто используется чугун.
Виды барбекю
Рассмотрим, как сделать мангал для барбекю своими руками. Разберем разные проекты, начиная c самых простых временных и заканчивая стационарными комплексами. Самую простую жаровню можно сделать буквально за 30-60 минут. Для этого понадобится около 100 кирпичей, лист из металла 4-5 мм и металлическая решетка. Все части должны быть приблизительно равными по размерам. Их габариты будут определять размеры будущей жаровни.
Кладка барбекю проводится «насухую», т.е. кирпичи укладываются друг на друга без цементного раствора. Для кладки выбирают пожаробезопасные зоны. Например, отличным вариантом будет грунтовая площадка, очищенная от травы. Поверхность должна быть ровная и твердая.
На площадке кирпичи укладывают плашмя по кругу. Нижние ряды должны иметь расстояние между кирпичами порядка 5 см, чтобы воздух свободно проходил внутрь. Диаметр должен соответствовать размерам металлического листа и решетки. Они должны закрывать внутреннюю часть жаровни. Например, по окружности может быть 12 кирпичей в ряду.
С небольшим смещением укладывают 4-5 рядов, а затем кладут металлический лист. На нем будут разжигаться дрова. Последующие 2-3 ряда будут исполнять роль очага. Для загрузки дерева в печь необходимо оставить просвет. Поэтому в первом ряду не кладут 1 кирпич с лицевой стороны, во втором — 2 и в третьем тоже 2.
После этого укладывают решетку, на которой будет готовиться блюдо. Сверху кладут еще 2 ряда кирпичей, чтобы создать сплошную стенку. При необходимости можно также оставить небольшой проем, чтобы было удобно пользоваться лопаткой и щипцами для переворачивания продуктов.
Строительство такой барбекюшницы не займет много времени и сил. К тому же ее легко разобрать в случае необходимости.
Подготовка: составление чертежей, выбор материала
Для изготовления дачного уличного гриля подойдут подручные материалы. Можно использовать металлическую бочку, пустой газовый баллон или кирпичи.
Создание каждой конструкции требует тщательной подготовки, расчётов, составления чертежей и схем
Бочка
При выборе этого материала следует убедиться, что корпус не покрыт ржавчиной, не имеет вмятин и других деформаций.
Для гриля лучше всего использовать ёмкость объёмом 200 л. Толщина стен такой бочки должна быть от 0,8–1,0 см. Этого достаточно, чтобы металл не прогорел при регулярном использовании. Высота корпуса обычно составляет 85 см, что делает конструкцию удобной в эксплуатации.
Для такого гриля понадобятся следующие материалы:
Бочка ёмкостью от 50 до 200 л.
Для изготовления ножек — 4 стальных трубки, длиной по 110 см, диаметром 3–4 см.
Для укрепления конструкции две аналогичные трубки по 60 см и две по 40 см.
2 металлические дверные петли.
Для ручек на корпусе и крышке — 3 «П»-образные детали из толстой арматуры.
«Н»-образное основание сделает конструкцию из бочки устойчивой
Газовый баллон
При изготовлении гриля часто используют старые баллоны. Лучше всего подходят ёмкости из-под пропана. Толщина стенок в них 3 мм, а диаметр — 29 см. Так, корпус не прогорит, а жаровня будет достаточно вместимой.
Чтобы сделать гриль из газового баллона, можно использовать материалы аналогичные варианту из бочки.
Газовый баллон является удобной ёмкостью для изготовления жаровни
Кирпич
Для постройки гриля подойдёт не каждый тип кирпича. Для этого используют облицовочный (для корпуса) и шамотный (для топочной части).
Для возведения такого гриля понадобится:
- 150 красных кирпичей;
- 35 шамотных кирпичей;
- готовая решётка или 30 стальных прутков толщиной по 5 мм;
- арматурные прутья для армирования фундамента;
- бетонная смесь марки М 300;
- песок;
- гравий.
Эта конструкция требует капитального основания в виде плитного фундамента.
Чтобы узнать объём бетонной смеси, необходимо перемножить высоту, ширину и длину будущего фундамента. Для удобства эти параметры рекомендуется использовать в метрах: 1,6·1,6·0,2=0,512 м³.
Чтобы бетонное основание было крепким, его необходимо армировать. Для этого используют сетку из металлических прутьев, которую изготавливают из арматуры толщиной от 0,5 до 0,8 мм. Размер ячеек сетки составляет 10х10 см.
Расчёт арматуры удобней делать в погонных метрах. Чтобы узнать, сколько прутьев нужно для сетки, необходимо длину и ширину основания разделить на размер ячейки: 160:10=16 штук — это количество прутьев размещаемых по ширине плиты. Так как она квадратной формы, то столько же стержней понадобится по длине плиты: 16+16=32 штуки.
Чтобы фундамент дополнительно укрепить потребуется две таких сетки: 32+32=54 прутка. Теперь нужно узнать, сколько погонных метров необходимо приобрести: 54·1,6=86,4 м.
Огнестойкий строительный материал используется для изготовления уличного гриля

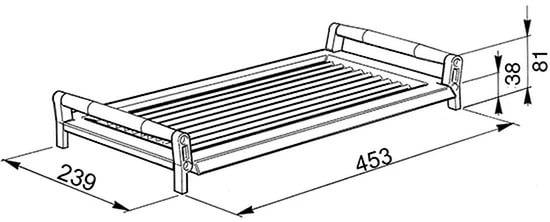

Решётка
Решётку для гриля можно купить в любом хозяйственном или спортивном магазине, но дешевле сделать её самому. Для этого потребуется проволока из нержавеющей стали, толщиной 3–5 мм.
Также можно использовать:
- стальные уголки с шириной сторон от 2 до 5 см (для эффективного жара их устанавливают углом вниз);
- из листовой стали нарезать полосы шириной 3–5 мм.
Оптимальный размер решётки — 40х60 см.
Прутья будут располагаться перпендикулярно широкой части решётки. Чтобы узнать, сколько потребуется прутьев, нужно длину решётки разделить на ширину прутка и ячейки (обычно этот параметр равен 5 мм). Теперь можно произвести расчёт: 60:1=60 штук. Ширина решётки составит 40 см, поэтому: 60·40=2400 см, или 24 погонных метра.
Ручки помогут вынимать сетку
Необходимые инструменты
Для изготовления гриля из металла потребуются следующие инструменты:
- ручная циркулярная пила;
- напильник;
- молоток;
- сварочный аппарат;
- электроды;
- измерительная рулетка.
Если будет изготавливаться кирпичная конструкция, понадобятся:
- лопата совковая;
- бетоносмеситель или ёмкость для раствора;
- кельма;
- строительный уровень;
- щётка;
- шнур;
- карандаш или маркер;
- полиэтилен.
Проектирование и подготовительные работы
Поскольку приготовление мяса на газу связано с открытым пламенем, то мангал должен быть абсолютно безопасным в противопожарном отношении.
Если это сооружение устанавливается на улице, то для него нужно подготовить ровное, устойчивое и негорючее основание. Это может быть тротуарная плитка, утрамбованный песок или мелкий гравий
Даже если мангал опрокинется, то такие меры предосторожности предотвратят возникновение пожара
Более тщательно нужно готовить место для газового барбекю, если его монтаж осуществляется в помещении. На пол нужно постелить несгораемые плиты, а стены отделать негорючими материалами. Для этих целей можно использовать жесть, керамическую плитку или плоский шифер. Желательно установить газовый мангал подальше от легковоспламеняющихся предметов. Если это невозможно, то нужно возвести легкие перегородки из газобетона.
Кирпичный мангал своими руками
Подготовка с обустройству мангала из кирпича включает в себя проектирование, выбор места, расчет количества необходимых материалов.
В качестве основания для кирпичной конструкции необходимо сделать фундамент. Это поможет продлить срок службы сооружения.
Площадку надо выровнять. Глубина фундамента зависит от размеров мангала. В среднем рекомендуется выбрать грунт на глубину около 30 см.
Дно котлована утрамбовывают, для заливки применяют песчано-цементную смесь в соотношении 3:1.
После заливки основания надо выполнить гидроизоляцию. Для этого фундамент накрывают листом рубероида.

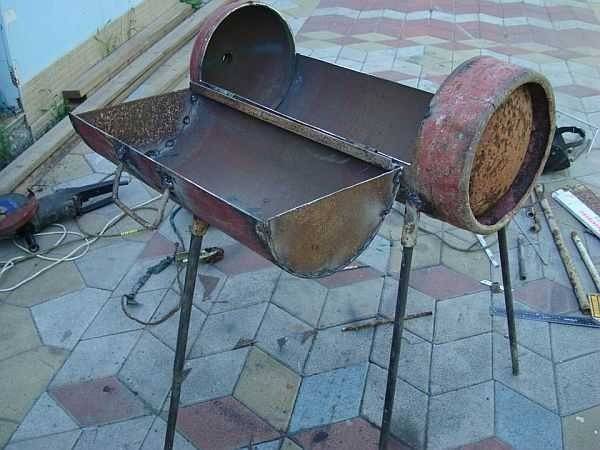

Мангала из газового баллона своими руками (1 вариант) на низких ножках
Вот такая табличка с маркировкой была прикреплена к баллону (объем не такой уж и большой, всего 50 литров). Выбирать баллон с меньшим объемом я бы не рекомендовал, так как комфортно готовить на нем что либо, будет практически невозможно. Длина баллона не позволит перекладывать угли с одной стороны на другую.
Для того, чтобы ветер на раздувал угли, решил оставить боковые стенки. Резал рядом со сварным швом, можно сказать по его краю.
Под швами должны быть базирующие кольца, их устанавливают на заводе производителе баллонов, для того чтобы правильно стыковать корпус и днище. Не прорезайте их они будут выполнять функцию удерживающей полки для крышки нашего мангала.
В итоге получаем две детали из одной
устанавливаем петли, первоначально я их закрепил на заклепки, так как очень сложно базировать и варить. В последствии варить петли к крышке и корпусу обязательно, так как алюминиевые заклепки просто могут не выдержать таких температур и ваша крышка отвалится.
в итоге получаем следующее
Выбираем и размечаем места для ручек. Я выбрал самые дешевые металлические ручки, ручки с деревянными накладками как мне показалось могут обгореть, разбухнуть на улице, от влаги и вообще намного быстрее придут в негодность
Для того чтобы металл корпуса не повело от высоких температур и для крепления ног по периметру краев реза был приварен уголок 32*32. В этом случае очень удобно пользоваться струбцинами, металл корпуса и уголка можно почти без зазора прижать друг к другу. Уголок возле петлей привариваем внутрь корпуса, на него будет в последствии опираться шампур или решетка.
потом привариваем и ножки, были сделаны короткие что бы удобно было перевозить мангал в багажнике автомобиля, в последствии планируется при установке дорастить их до необходимой длины
…привариваем петли к крышке и корпусу, в моем варианте петли приварил в одном направлении это позволит снимать крышку, если вы хотите что бы крышке была не съемной варите пели по направлению – “друг к другу”
…привариваем стержни ручек и прикручиваем их на место.
Устанавливаем крышку мангала на петли…
Примеряем длину и угол, изготавливаем ограничители для крышки.
Вот так они будут держать крышку мангала. Внизу для обеспечения жесткости, ножки “связал” между собой дополнительным уголком.
Сверлим отверстия, для того чтобы сгоревший уголь мог свободно высыпаться, вода попавшая в мангал свободно выливаться и конечно для лучшей тяги и сгорания дров. Болгаркой делаем прорези для установки шампуров. В случае если у вас крышка не съемная операцию сверловки отверстий лучше делать до установки крышки.
Вот в принципе и все, наш мангал из автомобильного баллона для прекрасного времяпрепровождения на даче или на природе готов. Красить мангал или нет, это на любителя. Я не стал, так как краска все же это химия, а она нам при приготовлении мяса ни к чему, кроме того мангал обгорел и стал одноцветным – черным.

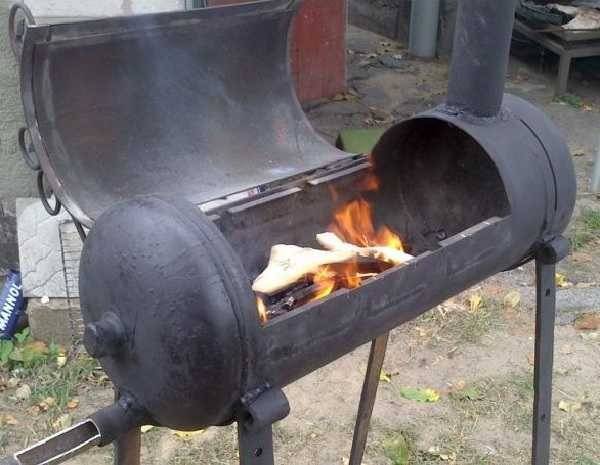

Фото – мангал из газового баллона в “работе”.
Были опасения, что высокие температуры пагубно повлияют на формы мангала и его может повести, но толщина металла баллона оказалась вполне приемлимой для столь серьезных температурных испытаний.
При использовании нет даже намека на изменение форм конструкции. Также хотелось отметить высокий КПД, в этом мангалу хорошо помогает железная крышка, которую можно закрыть. Даже при незначительном объеме углей, но единожды прогревшись, металл долго сохраняет и отдает тепло, так необходимое для приготовления пищи.
Если вам нужен больший объем камеры для приготовления пищи на огне, то рассмотрите вариант изготовления барбекю. Более подробно о изготовлении барбекю в статье “Барбекю своими руками”.
Алгоритм производства подготовительных работ: правила техники безопасности
Необходимо помнить, что если даже кран баллона открыт, и из него не выходит газ, внутри остаются пары, способные вспыхнуть при резке металла болгаркой. Это значит, что нужно максимально обезопасить себя при проведении подобных работ. Для этого необходимо произвести некоторые действия.
Для начала нужно открыть кран и, убедившись, что шипение отсутствует, вывернуть его из баллона. При этом нижнюю часть (подставку) лучше зажать в тиски, что исключит прокручивание ёмкости. После того, как кран вывернут, необходимо залить в баллон обычную воду. Когда баллон будет наполнен, кран вворачивается на место. Лишь после этого можно приступать к резке.
Перед резкой нужно выкрутить кран и заполнить баллон водопроводной водой ФОТО: pochini.guru
Разметка и резка газового баллона
Сначала нужно удалить подставку. Это сделать несложно, она не проварена по кругу, а держится на нескольких точечных прихватках. После этого следует найти сварочные швы, которые расположены по кругу в верхней и нижней части баллона, а также вдоль него. Они и будут служить ориентирами.
Разметка производится следующим образом. От продольного шва отмеряют расстояние 300 мм в любую сторону и проводят прямую. Это будет линия реза. Вторая линия реза – сам продольный сварочный шов. Боковые можно и вовсе не отмечать. Достаточно будет поперечных сварочных швов. В итоге должно получиться отверстие, размером 300×920 мм. Вырезанная часть подойдёт для изготовления крышки (при условии, что мангал будет использоваться для барбекю). Если от него будет требоваться только приготовление обычного шашлыка, то крышка и вовсе не потребуется, как и монтаж дымохода.
Примерная разметка газового баллона с размерами ФОТО: metmastanki.ru
Однако лучше, если крышка будет сделана. Много усилий её изготовление не потребует, а функциональности готовому изделию добавит.
Монтаж крышки мангала
Для того чтобы крышка не проваливалась внутрь мангала, необходимо приварить полосу металла по длине баллона в том месте, где край будет соприкасаться с корпусом. После этого, на заднюю часть прорези, как и крышки, привариваются обычные дверные или оконные петли. На внешнюю часть приваривается ручка. Лучше, если она будет деревянной, фиксирующейся на металлических кронштейнах.
Следует продумать и то, чтобы крышка не откидывалась назад полностью. В этом поможет велосипедная цепь, приваренная одним концом к крышке, а одним к корпусу.
Вот такую цепочку можно использовать в качестве ограничителя ФОТО: youtube.com
Особенности дополнительных элементов корпуса мангала
В самом корпусе, на необходимом расстоянии друг от друга со стороны петель крышки сверлятся отверстия, диаметром чуть больше ширины шампура. С обратной стороны выпиленного проёма (в зеркальном отражении к отверстиям) делаются прорези при помощи болгарки. Получается, что шампур встаёт ровно в прорезь, при этом другой его конец легко вращается в отверстии. Если шпажку продвинуть вперёд, то она будет вращаться благодаря закрученной части.
Изготовление ножек или подставки
Здесь может использоваться 2 варианта. Ножки можно сделать съёмными, а можно приварить их к мангалу. Наверное, не стоит слишком подробно останавливаться на этом моменте. Единственное, снизу стоит приварить площадку для размещения сухого топлива. Она будет играть ещё и роль ребра жёсткости, не позволяя мангалу качаться.
Ножки можно сделать съёмными или стационарными ФОТО: drive2.ru
Статья по теме:
Безопасное подключение

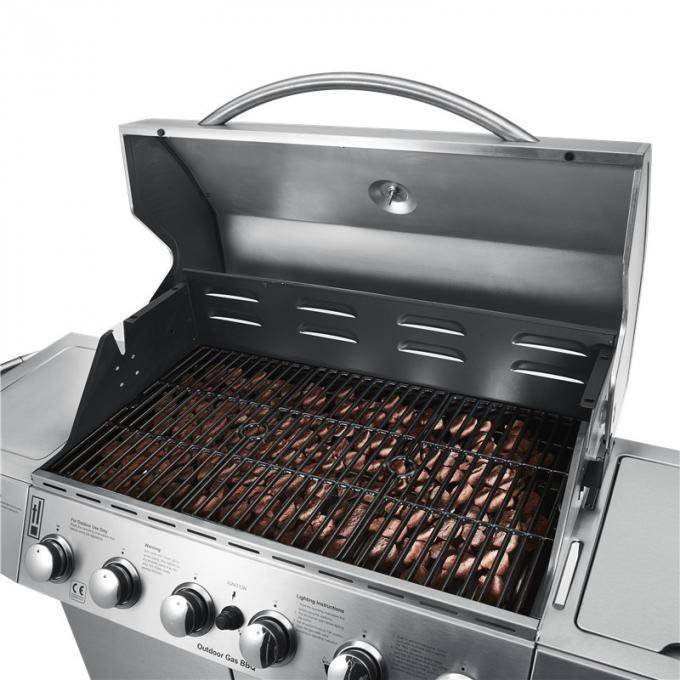

Горелка является источником нагрева в газовых жаровнях. Использоваться может газ:
- магистральный;
- сжиженный (поставляется баллонами).
Подключение мангала к источнику сжиженного газа (из баллона) осуществляется посредством газового редуктора.
Оптимальное давление выбирается с помощью регулировок. Соединяются редуктор и жаровня посредством гибкого шланга.
Рекомендуется использовать только металлические шланги.
Подключение к газовым магистралям:
- К трубе необходимо присоединить кран.
- Кран необходимо соединить с жаровней.
При проведении всех указанных манипуляций требуется:
- соблюдение мер безопасности;
- наличие уплотнений в местах стыков и резьбы.
