Автономное газовое отопление частного дома: варианты устройства и обзор лучших решений

Двухтопливные отопительные котлы

Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

• газ с жидким топливом,
• газ с твердым топливом,
• твердое топливо с электричеством.

Твердотопливный котел и электричество

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Практические рекомендации

Схемы устройства газового отопления должны быть продуманы до мелочей, поэтому проекты должны производиться профессионалами.

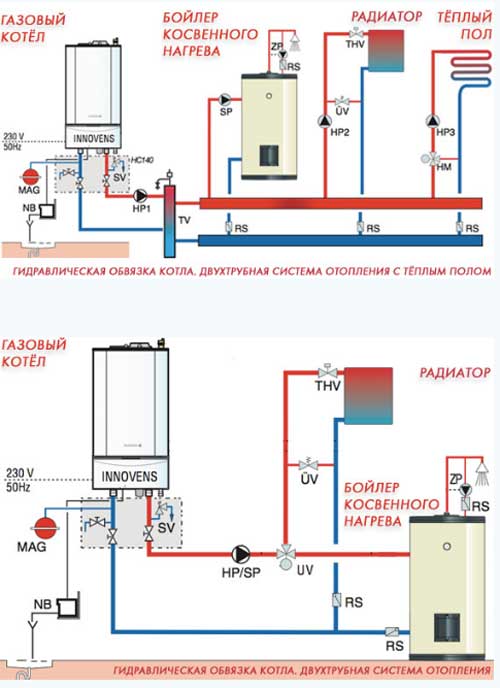

Один из примеров составления профессионального плана системы отопления

При выборе оборудования для газового отопления помните, что основной показатель – это площадь отапливаемого помещения. От нее зависит объем оборудования, количество радиаторов, метраж труб, фурнитура, клапаны и вентили, заглушки.

Эксперты рекомендуют ставить краны на каждой батарее. Благодаря этому можно будет управлять подачей горячей воды в отдельное помещение частного дома. Если вы применяете расширительный бак от 20 до 30 литров, то он должен быть установлен на высоте 3 метра над отопительным котлом.

Виды котлов

Различают разные типы:

• по способу установки;
• по мощности;
• по количеству контуров.

По способу установки существуют настенные и напольные котлы. Котлы небольшой мощности с одним контуром и минимальным набором дополнительного оборудования часто размещаются на стене в кухне. Более мощные котлы требуют отдельного помещения (котельной), дополняются различным оборудованием.

Фото 1. Настенный одноконтурный газовый котел, установленный в небольшом полуподвальном помещении на кафельной плитке.

Мощность

Каждый котёл имеет определённую мощность. При использовании в основном для отопления применяют базовую формулу расчёта: 1 кВт мощности на 10 кв. м. хорошо утеплённого дома. Для коттеджа площадью 200 кв. м. требуется мощность котла 10 кВт. Дополнительно рекомендуют прибавить около 15% для пиковых нагрузок. Запланированное горячее водоснабжение посредством того же котла потребует дополнительной мощности.

Эксперт-проектировщик рассчитает необходимые параметры оборудования, учитывая материал стен, количество этажей и окон, климатические характеристики территории и другие аспекты.

Количество контуров

Существуют:

1. одноконтурные;
2. двухконтурные котлы.

Одноконтурные зачастую дороже и мощнее, но без дополнительного оборудования предназначены только для отопления. При желании иметь горячее водоснабжение докупают бойлер. Одноконтурный котёл достаточной мощности справится с отоплением большого дома и подогревом значительного объёма воды.

Фото 2. Одноконтурный газовый отопительный котел, установленный на стене. Подходит для большого частного дома.

Двухконтурные котлы бывают меньшими по мощности, более дешёвыми и универсальными: один их контур работает над отоплением дома, второй — для нагрева воды.

В них встроен теплообменник, а подогрев воды происходит либо с помощью включённого в котёл бойлера, либо проточным образом. 15–20 литров в минуту — максимальный объем нагрева для подобных котлов. Они более уместны для небольших домов, где проживает мало человек.

Справка! Модели таких котлов летом можно использовать только для нагрева воды с отключением отопительного контура.

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Оптимальная схема газового отопления

Можно опираться на 2 схемы связанных с типами доступных обогревательных приборов. Они базируются на одном принципе работе: газ подогревает воду для разноса и отдачи тепла по всей площади дома. Выбор осуществляется на основе особенностей жилых метров.

Доступные схемы отопления:

1. Одноконтурный газовый котёл. Отличается постоянным объемом теплоносителя в отопительной системе.
2. Двухконтурный газовый котёл. Обладает дополнительной возможностью нагрева воды для использования по хозяйству. Для этого эксплуатируется пластинчатая проточная модель нагревателя либо накопительная версия бака с добавлением собственной горелки и возможности регулирования мощности, благодаря термостату. Потому такая реализация становится не только частью отопления. Она увеличивает комфортность жизни в доме, благодаря появлению тёплой воды, чтобы помыть посуду и принять ванну.

Варианты газового отопления

Читая статью, вы наверняка заметили упоминания о сжиженном и магистральном газах. Возникает резонный вопрос: а чем они различаются? Выгоднее отапливать частный дом при помощи магистрали или баллонов? Сейчас разберёмся.

Виды газового отопления:

1. Магистральный. Наиболее экологичен. Состоит преимущественно из метана, который очищают от различных примесей, оставляя мизерное количество одоранта, позволяющего людям обнаруживать утечки газов. Однако при его установке не обойтись без головной боли. От вас потребуется согласование документов с официальными органами, нужно будет переживать о достаточном давлении в трубах, да и сама проводка – довольно сложное мероприятие.
2. Сжиженный. Тот самый газ в баллонах ярко-красного цвета, в которых хранится всем знакомая пропан-бутановая смесь. Но они не будут мешать, если установить подземный резервуар, в котором можно безопасно хранить баллоны. Требуется он в пополнении один-два раза в год. Подходит под любые котлы.

Как видим, сжиженный газ выгоднее магистрального, но важно помнить, что в один баллон помещается около 50 литров газа. Один такой баллон меняют раз в двое-трое суток

В то время, как магистральный по трубам поступает в ваши квартиры. А газгольдеры, в которых хранится газ в баллонах, заполняются специальной машиной. Этот факт учитывается в зимнее время. Хранилище необходимо очищать от снега.

Схемы разводки автономного отопления

Существует 3 разновидности внутридомовых систем, используемых при автономном отоплении — одно, двухтрубные и лучевые. В первой батареи подключаются последовательно к общему трубопроводу. Данный вариант монтажа самый экономный, поскольку требует меньшее количество труб, но малоэффективен, так как трудно достигнуть равной теплоотдачи от всех приборов отопления, крайние всегда холоднее. В последнее время в такой системе легче выполнить температурную балансировку за счет установки на каждом радиаторе байпасных линий и термостатов, которые изменяют объем протекающего через батарею отопления теплоносителя.

Во второй схеме приборы отопления подключены параллельно – к подаче и обратке, что обеспечивает равный температурный нагрев каждого отдельного элемента. Себестоимость монтажа данной системы высокая за счет увеличения количества труб.

Лучевая схема еще более затратная, поскольку каждая батарея обвязывается самостоятельно, через общий подающий и обратный коллектор. В работе эта схема самая экономичная, позволяющая в автоматическом режиме поддерживать индивидуальную температуру в каждом изолированном помещении дома.

Калькулятор расходов на отопление дома

Точный расчет затрат на выработку тепловой энергии автономным источником нагрева выполняется в соответствующем разделе проекта теплоснабжения дома. Тем не менее, для выработки предварительного решения по виду котла и топлива выполняют предварительный расчет расходования газового топлива. Предполагаемый расход можно узнать из технического паспорта котла либо с применением онлайн калькуляторов.

Затем полученный часовой показатель умножают на 720 часов работы отопления в месяц и делят на поправку фактического использования максимальной мощности равную 2 и умножают на семь — усредненный показатель количества отопительных месяцев в году.

Например для котла 13.8 кВт мощности, способного обогреть дом в центральной части России в 138 м2, при КПД котла = 0.9 средний расход газа:

• 81 м2/ час;
• 47 м2/сутки;
• 594 м2/ месяц;
• 4158 м2 за отопительный сезон.

Максимальная цена за кубометр газа для населения сегодня составляет – 6 руб. 28 копеек для Санкт-Петербурга. Общая стоимость газа за сезон:

4158 х 6.28 = 26100 руб.

Кроме этих затрат необходимо учесть затраты на электроэнергию для энергозависимых котлов и воду, для подпитки тепловых сетей. Но в налаженных автономных системах нагрева, последние затраты являются несущественными и обычно не превышаю 10% затрат на голубое топливо.

Стоимость монтажа системы отопления под ключ

Стоимость монтажа такой системы под ключ — самая затратная часть обустройства инженерной системы, она зависит от вида проекта: экономный, стандартный и премиум. В первый входят котлы отечественных производителей, Китая или Турции, во второй — Чехии, а в третий — Германии или Италии.

Кроме того, цена значительно  будет зависеть от типа прокладки труб, количества контуров котлов, вида расположения котла — настенная / напольная, вида батарей и материала труб, используемых для обвязки.

Эти цены разнятся по регионам и по конкретным монтажным фирмам.

В среднем для стандартного варианта в Москве стоимость автономного отопления для площади нагрева:

• 100 м.кв. – 295 тыс. рублей;
• 200 м.кв. – 405 тыс. рублей;
• 300 м.кв. – 579 тыс. рублей.

Эти расценки учитывают следующие показатели:

1. Производители котлов: Германия или Чехия.
2. Вариант обустройства агрегата — навесной.
3. Материал трубопроводов обвязки агрегата —полипропилен с армированием.
4. Нагрев ГВС — бойлер косвенного нагрева.
5. Укладка внутридомовых трубных систем — скрытая 2-х трубная.
6. Материал внутридомовой системы — сшитый полиэтилен.
7. Отопление по принципу «теплый пол» — до 60 м2.
8. Регулировка температурного режима механический на батареях / автоматическое на котле.
9. Батареи нагрева,  производство — страны ЕС.

Видео

Сегодня автономная система отопления с газовым агрегатом — самые экономные и эффективные. После окончания монтажа такой системы, затраченные собственником коттеджа денежные средства, как правило, окупаются уже на 3-4 году эксплуатации.

Классификация газовых котлов

1. По способу установки, газовые котлы разделяются на напольные и настенные. Настенные модели представляют собой мини-аналог напольных приборов, отличаясь лишь немного меньшей мощностью.
2. В зависимости от количества контуров, котлы бывают одноконтурными и двухконтурными. Первые подходят лишь для обогрева помещения, в то время как вторые подогревают воду для бытовых нужд. Двухконтурные модели подогрев воды осуществляют, либо косвенно прогревая жидкость в бойлере, либо так называемым “проточным” способом.
3. По способу розжига, монтируемые на стену котлы разделяются на те, которые разжигаются при помощи автоматики, и разжигаемые пьезорозжигом. Последние имеют простую конструкцию, стоят дешевле, но подразумевают полностью ручное управление – Вам самостоятельно придется включать кнопку, разжигать пламя, а также выключать котел. Примечательно, что в моделях с электронным розжигом данный процесс полностью автоматизирован – от Вас потребуется лишь подсоединение оборудования к электросети и выставление нужного температурного режима. Стоят такие котлы дороже, однако они являются более экономичными благодаря отсутствию запальника с постоянно горящим пламенем.
4. Нагревательные котлы делятся на два типа (тип определяется в зависимости от камеры сгорания газа) – камера может быть открытой и закрытой. Модели с камерой первого типа, для поддержания реакции горения, берут воздух из помещения, в котором размещаются. Что касается продуктов сгорания, то их отвод осуществляется за счет естественной тяги в дымоходе. В обслуживании такие котлы недорогие, и стоят они дешевле, по сравнению с моделями с закрытой камерой сгорания.

Недостатки

• Сложности и значительные затраты при подключении к магистральным газопроводам;
• необходимость точного соответствия топочной или иного места размещения котла требуемым нормам, а также прохождение согласований;
• дороговизна отопления при использовании баллонов или газгольдера;
• опасность взрыва газовых баллонов;
• энергозависимость (для случаев отключения электроэнергии в доме нужен генератор);
• опасность при нарушении правил размещения и эксплуатации газового оборудования, или отсутствии автоматической системы слежения за утечками;
• возможность поломок оборудования (особенно импортного) из-за скачков напряжения в российских электросетях.

Внимание! Игнорирование требований к подключению и эксплуатации газового оборудования создаёт не только проблемы с контролирующими органами, но и опасность для проживающих

Как сэкономить при использовании газового котла?

Следующие меры позволяют достичь дополнительной экономии топлива:

• качественный монтаж газового котла;
• на короткое время полностью открыть окна, закрыв при этом терморегулирующие вентили;
• не перегревать помещение, стараться поддерживать комнатную температуру на уровне 20 °C;
• при наступлении темноты опускать на окнах жалюзи;
• правильно настроить терморегулирующие вентили;
• не загромождать радиаторы и терморегулирующие вентили;
• использовать возможности регулирования вашего котла;
• включать циркуляционный насос ГВС только во время пользования;
• контролировать расход горячей воды;
• проводить регулярное сервисное обслуживание: чистку котла и мелкий ремонт.

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель  поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

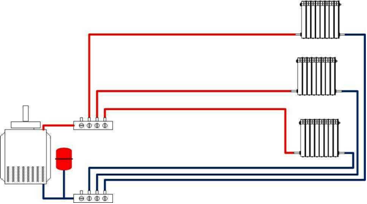

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Водяное отопление с газовым котлом

При наличии возможности газификации оптимальным вариантом отопления частного дома является водяное отопление на базе газового котла. Это дает возможность решения нескольких задач:

1. Собственно отопление помещений дома;
2. Производства горячей воды;
3. Подключения к системе отопления других зданий на участке;
4. Подогрева воздуха в системе приточной вентиляции;
5. Сооружения встроенных систем отопления – теплых полов и стен;
6. Нагрева воды в бассейне (при наличии такового).

Базовым элементом комплекса является газовый котел. По способу установки и размещения котлы делят на 2 вида:

1. Настенные;
2. Напольные.

Настенный газовый котел отопления (со снятой передней панелью)

Настенные котлы обычно оснащаются всем необходимым оборудованием – расширительным баком, группой безопасности, насосом для циркуляции, представляют из себя мини-котельную. Они имеют ограничение по тепловой мощности в пределах 30 – 40 кВт.

Более мощные котлоагрегаты производятся в напольном исполнении. Они реже комплектуются встроенным оборудованием – его необходимо приобрести и смонтировать отдельно. Теплообменные аппараты устройств выполняются из стали (в т.ч. нержавеющей), чугуна, реже – меди. Наиболее надежными считаются теплообменники из чугуна (применяются только в напольных моделях), нержавеющей стали. Медь стоит дороже и зачастую склонна к прогоранию, поэтому применяется редко.

По способу удаления продуктов сгорания и характеру горения агрегаты делят на 2 группы:

1. С открытой камерой сгорания и естественным дымоудалением, атмосферные;
2. С закрытой камерой сгорания и принудительным удалением дыма, турбированные.

При работе атмосферных котлов воздух для процесса горения забирается из помещения, посредством естественной тяги.

Стальная дымовая труба напольного газового котла

Работа котлов такого типа требует строительства дымовой трубы, дым удаляется через нее естественной тягой.

Коаксиальный дымоход котла

Турбированные котлы оснащены вентилятором для забора воздуха и выброса дыма через коаксиальный дымоход (труба в трубе) или комплект раздельных дымовых труб. Агрегаты этого вида имеют повышенный КПД.

По наличию функции производства воды котлы делят на 3 типа:

• Одноконтурные – только для нужд отопления;
• Двухконтурные – с вторичным теплообменником ГВС;
• Со встроенным бойлером.

Лучшим решением для реализации нужд ГВС является использование отдельного бойлера косвенного нагрева – подключение БКН к одноконтурным котлам производится различными способами. При небольших объемах горячего водопотребления достаточно двухконтурного котла, при нормальном и увеличенном использовании горячей воды устанавливают бойлер – он хранит запас нагретой воды.

Организация водяного отопления на базе газового котла имеет массу вариантов и технических решений, реализуется в следующих направлениях:

1. Отопление помещений радиаторами, конвекторами, теплыми полами;
2. Подогрев воздуха в калориферах приточной вентиляции;
3. Производство горячей воды;
4. Подключение и обогрев отдельных строений – гаража, бани и других.

Двухтрубное боковое подключение радиатора отопления

Системы водяного отопления оснащаются различными нагревательными приборами – радиаторами, конвекторами, регистрами. Обвязка приборов отопления производится по 4 схемам:

• Однотрубная;
• Двухтрубная;
• Коллекторная (лучевая);
• Комбинированная.

Отдельной конфигурацией водяного отопления является комплекс обогрева теплыми полами, оно может выполнять как основную, так и вспомогательную функцию.

Контуры водяных теплых полов

Движение теплоносителя в системах газового водяного отопления реализуется 3 способами:

1. Естественная (гравитационная) циркуляция;
2. Принудительная циркуляция с помощью насоса;
3. Комбинированная циркуляция – попеременное использование первых двух видов.

Для оптимизации работы комплекса отопления могут использоваться различные устройства – гидрострелка, коллекторы, теплоаккумулятор, балансировочная и терморегулирующая арматура, системы комнатной и погодозависимой автоматики, дистанционное управление, программирование режимов и другое.

Газовое отопление – наиболее выгодное решение для обогрева частного дома, реализации других задач. На первых этапах отопление газом требует вложения сил и средств, зато впоследствии быстро окупает себя, качественно обеспечивает необходимый уровень комфорта для человека.

(Просмотров 637 , 1 сегодня)

Рекомендуем прочитать:

Как меньше платить за воду по счетчику

Печное отопление частного дома

Как построить септик своими руками

Как правильно выбрать радиатор для отопления помещений

Прокладка труб отопления

Почему радиаторы (батареи) отопления ставят под окнами?

Отопление загородного дома электричеством

Электрический котел

Современный электрический котел для отопления загородного дома. Такой котел имеет множество рабочих параметров, очень важным из которых является его мощность. Необходимая мощность определяется индивидуально, прежде всего, она зависит от отапливаемой площади, материала стен, качества теплоизоляции дома

Следующий тип отопления загородного дома без газа: отопление электричеством–наиболее простой, безопасный и чистый способ организации отопления. При использовании электрического обогревателя его КПД приближается к показателю в 100 %. Водяной электрический котёл прост по устройству, относительно недорог, нет нужды в дымоходе, вентиляции, отдельном помещении.

 Тёплые электрические полы

ВАЖНО! Если теплые электрические полы служат основным источником тепла в помещении, то мощность таких полов — 150-180 Вт на квадратный метр. При таком виде отопления обогреваемая площадь полов должна быть не менее 70% от общей площади помещения. Тёплые электрические полы при соблюдении норм утепления межэтажного перекрытия даже выгоднее электро-водяного варианта:

Тёплые электрические полы при соблюдении норм утепления межэтажного перекрытия даже выгоднее электро-водяного варианта:

— отсутствуют промежуточные потери тепла; — нагреваются непосредственно строительные конструкции; — отсутствует громоздкое котельное оборудование; — минимально место, занимаемое коммуникациями; — оптимально распределение тепла; -система практически не нуждается в обслуживании; — стоимость нередко ниже, чем у водяных систем.

Электрический греющий кабель или плёнка является одновременно теплогенератором и отопительным прибором.

Электроконвекторы обходятся ещё дешевле, но сушат воздух и подхватывают мелкую пыль, перегревая её. Конвекторы — практичный и доступный вариант для дачи с периодическим отоплением, но в жилом доме постоянного проживания применять их как основную систему не стоит. Однако, в приборах нового поколения с керамическими нагревателями присущие конвекторам недостатки почти устранены.

У отопления электричеством множество достоинств и лишь один недостаток, но решающий: высокая стоимость электроэнергии.

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Котел как одно из лучших решений обогрева загородного дома своими руками

Существует несколько типов котлов:

Несмотря на высокую стоимость эксплуатации, электрические котлы не несут с собой пыли и грязи и очень удобны в использовании.

1. Газовый. Достаточно популярен у множества потребителей, поскольку очень прост и удобен в применении. Более того, методика установки обогрева на основе газового котла представляется самой простой. Но, ввиду того что далеко не все села и города газифицированы, использование данного типа котлов является ограниченным.
2. Дизельный. Подобные устройства функционируют при помощи жидкого топлива. Можно выполнять их настройку в необходимом режиме благодаря специальной системе управления. Жидкое топливо для этих приборов не займет большое пространство. Такой вариант котлов является довольно гигиеничным и простым в использовании. Однако как неприятный недостаток следует выделить отчетливый запах сгораемых продуктов.
3. Электрический. Эти приборы не требуют сооружения котельной, не несут с собой пыли и грязи и очень удобны в использовании. Таким образом, они являются неким лидером на фоне других комплексов. Однако один весомый недостаток таких систем заключается в большой стоимости их эксплуатации.
4. Твердотопливный. Достаточно известны в нынешнем мире потребителей. Они используют твердое топливо для своей работы и обладают наиболее высоким КПД.

Основное достоинство газовых и дизельных отопительных комплексов заключается в автоматическом функционировании данных котлов.

Газовые и дизельные отопительные комплексы для загородного дома выделяются среди прочих практичностью и надежностью. Они функционируют в автоматическом режиме. При этом рабочий котел не подразумевает постоянное вмешательство в процесс (по сравнению с печью). Соответственно, он может без проблем обогревать домик непрерывно на протяжении нескольких недель. В этом и заключается основное достоинство данных котлов.

Цена на установку котлов будет напрямую зависеть от большого количества различных факторов, среди которых объем дома, сложность выполняемой работы и, естественно, тип используемого оборудования.
