Конструкция горелки
Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.
Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.
На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:
- корпуса (обычно его изготавливают из металла);
- редуктора, который крепится на баллон (применяют готовый прибор);
- форсунки (изготавливают самостоятельно);
- регулятор подачи топлива (по выбору);
- головка (форма выбирается исходя из решаемых задач).
Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

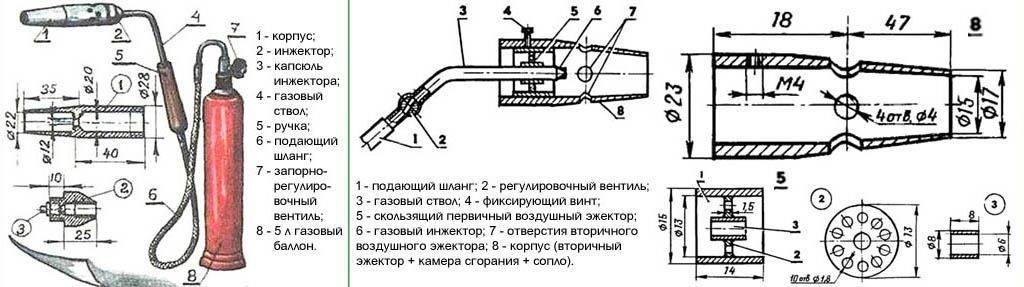

Устройство газовой горелки
Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.
Традиционная дровяная печь
Хочешь подарок?
80% покупателей неверно подбирают оборудование. Оставьте заявку на БЕСПЛАТНЫЙ подбор камина, печи, дымохода с учетом всех ваших параметров/потребностей. Вы получите консультацию от специалиста, который работает в печном деле 15 лет. И 200 РУБЛЕЙ В подарок!
ПОЛУЧИТЬ ПОДАРОК
Треск горящих дров, яркие языки пламени, тлеющие угли… Согласитесь, у дровяной печи есть своя прелесть. У такой печки приятно отдохнуть, расслабиться, отвлечься от ежедневной суеты. Некоторые модели дровяных печей могут не только согреть помещение, но и украсить его в качестве изящного камина. В качестве топлива используются доступные и недорогие дрова. Дерево позволяет добиться температурного максимума за короткое время, то есть дровяная печь быстро топится.
Какой обогреватель лучше для гаража
Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.
Такую горелку можно приладить к любой дровяной печке
Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:
- отопитель, выложенный из кирпича;
- дровяная печка для гаража из металла;
- печь на отработанном масле.
Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.
Капельница на отработке
Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.
Чертеж капельной печи в разрезе
Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:
Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:
Ghisa (La Nordica, Италия)
Итальянская компания La Nordica основана в 1968 г. и представлена на рынке дровяного отопления последние 50 лет. Продукция поставляется в 50 стран. Ассортимент производителя включает ультрасовременные, классические и модели в деревенском стиле – для отопления, приготовления пищи, подогрева воды.
В нашу подборку попало 3 модели с женскими названиями. Все изготовлены из чугуна и, что встречается довольно редко, в Isetta и Isotta реализована конвективная теплопередача: между топкой и корпусом имеется пространство для циркуляции воздуха. Еще одна фишка – дверца боковой загрузки в моделях Isetta и Isotta! При этом Giulietta является самой простой из подборки, подойдет для сезонного использования на даче.
Отопительные печи
Дровяные отопительные печи длительного горения – экономичные и удобные устройства для обогрева дачи или загородного дома. Это идеальное решение для мест без централизованного отопления или где невозможен монтаж котла.
Такие дровяные печки состоят из трех главных элементов:
- топка из металла;
- заслонки для регулирования воздушного потока, поступающего в область сжигания топлива;
- две камеры сгорания, изолированные от других частей.
В стандартных буржуйках твердое топливо полностью сжигается за 2-3 часа. Они быстро обогревают пространство, но и холод подступает столь же скоро. Чтобы приборы не остывали, нужно периодически подкладывать дрова. Оборудование также сжигает кислород в помещениях, а тепло частично покидает помещение через дымоходную трубу.
Решив купить отопительные печи длительного горения на дровах для дома, вы получаете совершенно другое устройство. Топочная камера у такого прибора гораздо больше и делится на два отсека. В некоторые изделия встраивается специальный теплообменник или воздушная конвекционная система. Оборудование может работать в 2 режимах. Если вы хотите очень быстро повысить температуру в помещении, полностью откройте шибер (металлическую задвижку) и вытяните зольник на 2-3 см.
Второй вариант стандартный и предусматривает сгорание топлива как можно медленней. Заслонку и поддувало полностью перекрывают, чтобы первый отсек стал герметичным. Режим возможен за счет загрузки большого объема дров и ограничения подачи воздуха.
При малом доступе кислорода топливо в первом отсеке тлеет, а не горит, причем не все сразу, а частично. Оставшаяся масса греется и создает «топливный», или пиролизный газ. Его сжигание, осуществляемое во второй камере, в основном и обогревает комнату.
Газогенерация позволяет повысить коэффициент полезного действия: одна закладка топлива тлеет в течение многих часов и дает куда больше тепла, чем в случае с обычными буржуйками.
Важно хорошо отрегулировать заслонки перед использованием. Если в камеру поступает мало кислорода, то на стенках отопительного оборудования и дымохода начнет конденсироваться влага
Если воздуха слишком много, то будет оседать сажа.
При растопке в холодном помещении дровяная печка сначала работает интенсивно и быстро греет окружающее пространство. Затем ее переводят в базовый режим длительного горения, регулируя подачу кислорода.
Преимущества приборов
- Стабильная комфортная температура при работе дровяных отопительных печей длительного горения обеспечивается минимальным расходом топлива – за счет этого вы экономите на его покупке.
- Коэффициент полезного действия теплогенератора достигает 80-87%.
- На одной закладке отопительное оборудование может обогревать помещение до 10 часов. Загрузите топливо с утра и не вспоминайте о необходимости добавлять его до вечера. При этом сжигание не останавливается в момент добавления древесины в камеру.
- Приборы прекрасно подходят в качестве единственного отопительного устройства.
- Вы можете использовать оборудование вместо кухонной плиты, если обзаведетесь варочной поверхностью или духовым шкафом. Так вы уменьшите расход газа или электричества.
- Топливо экологично и доступно, вы не загрязняете окружающую среду.
- Изделия очень долговечны – период их эксплуатации более 10 лет.
- Монтаж печи может осуществляться в любом помещении, где можно установить дымоход.
- Благодаря не слишком большому весу и размерам вам не нужно укреплять пол перед установкой устройства и долго размышлять над местом расположения в помещении.
- Топливо сгорает без остатка – золы почти нет.
- Приборы не зависят от подачи электроэнергии.
Как выбрать дровяные отопительные печи длительного горения
При выборе нужно определиться, станет ли оборудование единственным теплогенератором или будет дополнять электрический или газовый котел. Решите, собираетесь ли готовить пищу.
Самый главный параметр – мощность, напрямую влияющий на размеры изделия. Она подбирается в соответствии с объемом отапливаемого пространства. Для маленького помещения не берут большую печку высокой мощности, иначе топливо будет жечься понапрасну и станет слишком жарко. А миниатюрный теплогенератор не подойдет для габаритных комнат, потому что начнет работать на грани возможностей, что быстро приведет к прогару топки.
Не менее важен материал, из которого произвели изделие. Чем толще металл, образующий корпус, тем медленней остывает прибор и тем дольше срок его эксплуатации.
Мы находимся в Москве, но доставляем товары по всей России с помощью удобной вам транспортной компании.
Виды горелок
Многие считают, что горелка – это просто сопло, посредством которой подается газ. Но это не совсем так. Она также домешивает воздух в горючее
При этом важно учитывать, что изделие должно иметь специальную конструкцию, позволяющую делать смесь устойчивой
Устройство может быть нескольких видов, в зависимости от способа добавления кислорода в газ:
- атмосферная горелка;
- вентиляторная;
- диффузионно-кинетическая.
Атмосферные
Принцип работы этого компонента прост: газ проходит через эжектор, где его давление понижается. При этом воздух попадает внутрь из-за разных показателей атмосфер.
Эти устройства обладают массой достоинств:
- простая конструкция;
- компактность;
- тихая работа;
- приемлемая стоимость;
- возможность переоборудования твердотопливного котла под это оборудование – горелка просто устанавливается в камеру зольника.
Вентиляторные
В этом виде устройств воздух подается в нужном количестве посредством вентилятора. За счет такой подачи кислорода они обладают массой преимуществ:
- Нет ограничений в мощности – любое количество газа обеспечивается необходимым количеством воздуха, которого нужно для полного сгорания без остатков.
- Камера, в которой проходит реакция, может быть закрытой. Внутрь кислород поступает посредством специального воздуховода. Это позволяет полностью исключить попадание продуктов горения внутрь дома из-за обратной тяги. При этом устанавливать отдельный воздуховод нет необходимости. Для этого используются специальные коаксиальные дымоходы, которые по факту являются трубой, расположенной внутри другой. Дым отводится по внутреннему элементу, а кислород попадает в котел, проходя между внутренними и наружными стенками.
- Участие человека при использовании сводится к минимуму, так как оборудование обладает функцией «умной» настройки.
Этот вид горелок также обладает рядом недостатков:
- По сравнению с атмосферными они работают заметно громче.
- Имеют высокую цену.
- Работают только в паре с электричеством – должны иметь свой источник бесперебойного питания. В противном случае от перепада напряжения они могут выйти из строя.
Диффузионно-кинетические
В основном подобное оборудование встречается в крупных обогревателях промышленного назначения. Принцип работы основан, как на атмосферной, так и на вентиляторной грелке.
Газовая горелка своими руками
Так как конструирование вентиляторного вида требует наличия специального оборудования, рассмотрим создание своими руками газовой горелки в твердотопливный котел. Лучше всего для этого выбрать вентиль от кислородного баллона, стандарта ВК-74. Для этого нужно:
- Выходной патрубок дополнительно оснащается штуцером, который с помощью шланга можно будет подсоединить к реактору.
- На входную сторону патрубка, подключенную к баллону, устанавливается колпачок с небольшим отверстием для соединения с жиклером. Последний можно взять с паяльной лампы или плиты.
- К колпачку приваривается стальная труба длиной в 100 мм и толщиной стенки в 2 мм.
- Обязательно нужно смотреть, чтобы между колпачком и соплом был зазор в 15 мм, через который будет поступать кислород. Именно поэтому к первому необходимо сначала прикрепить три небольших отрезка проволоки (их можно будет потом подогнуть для нужного расположения), а только потом трубу.
- Сама горелка готова. После этого нужно изготовить основание, на котором она будет расположена для установки в камеру горения.
Кроме создания самой горелки, важно также соблюдать и процесс ее поджигания:
- Открывается кран подачи газа на баллоне или магистрали.
- К соплу подносится спичка.
- Открывается основной вентиль.
Вся настройка состоит в расположении факела в центре. Для этого держатели из проволоки немного подгибаются.
Как работает газовая форсунка для печи
Форсунки используются для формирования горючей смеси из газообразного топлива и воздуха. Далее обогащенная смесь под давлением поступает через специальные отверстия, тем самым обеспечивая полное сгорание топлива в форме огненного факела. Атмосферная форсунка функционирует, как обычный эжектор. Газ, проходя через сопла особой конфигурации, создает зону разряжения, в которую затягивает воздух и таким образом, создается режим постоянной тяги.
Управление форсунками и их регулирование
Регулировка работы такого устройства зависит от ее конструкции. В последнее время особую популярность у потребителей завоевали низкотемпературные распылители. Они наиболее применимы для установки в печах, поскольку создают режим достаточный для нормальной эксплуатации конструкций из кирпича.
Принцип регулирования форсункой может быть организован, как:
- Одноступенчатый, при котором она работает только в одном режиме. В этом случае устанавливается автоматика безопасности, по принципу «включено/выключено». При достижении предельных показателей по температуре в печи и давлении газа в магистрали, котел — выключается, при снижении показателей — включается. Такая система уменьшает срок эксплуатации устройства, из-за частых отключений.
- Двухступенчатый — устройство работает в двух режимах, создавая различную тепловую мощность факела. Это более экономичный вариант, позволяющий экономить топливо. Особенно в осенне-весенний переходной период, когда температуры наружного воздуха не опускаются ниже 0С. Форсунки при такой конструкции легче регулируются. Кроме того они комплектуются не только блоком безопасности, но и регулированием через термодатчики по температуре внутри помещений.
- Модулируемый — является современным и экономичным принципом работы форсунки. Он позволяет обеспечить очень точную и плавную регулировку работы горелочного устройства. Такие распылители выпускаются в комплекте с горелкой. Они обладают тремя видами регулирования: электронной, пневматической и механической.
Критерии выбора
При выборе газовой форсунки учитывают следующие позиции:
- Специфику модели – мощность, уровень КПД, эффективность, экономичность, безопасность,
- Особенности эксплуатации. При обустройстве небольшой бани чаще всего отдают предпочтение атмосферным моделям. Мощные автоматические горелки для банной печи дутьевого типа рекомендованы для эксплуатации в крупных помещениях.
- Тип нагревательного оборудования.
- Особенности поступления топлива – из магистрали, газгольдера или баллона.
- Предназначение продукции.
Модели форсунок отдельных категорий предусматривают установку в определенные виды генераторов тепла. К примеру, некоторые предложения отечественных производителей рассчитаны для эксплуатации исключительно в котлах с длинным каналом для топливной смеси.
Атмосферные горелки
Это наиболее дешевые, простые в изготовлении и использовании горелки, с помощью которых можно быстро и с наименьшими затратами переоборудовать вашу дровяную печь под газ (см. фото ниже).
Атмосферные горелки не зависят от наличия электричества, их работа не прекращается при перепадах давления газа в магистрали. Перемешивание и сгорание газовой смеси в топливнике происходит за счет перепада давления, т.е. природным способом, отсюда и главный недостаток – в бане нужно будет дополнительно оборудовать качественный приток воздуха, а также следить за состоянием дымохода. В противном случае газ будет расходоваться неэффективно, а также возможны проблемы с качественным равномерным прогревом топливной камеры и, соответственно, всей парилки.
Установка атмосферных горелок в уже существующие дровяные печи обычно требуют дополнительных доработок и усовершенствований, как самой топливной камеры, так и габаритов горелки. Дело в том, что топливники обычной печи для бани имеют более или менее стандартные размеры; помещая туда горелку, мы получаем ситуацию, когда пламя из нее при горении касается дня каменки, или металлических деталей печи, т.е. горелка располагается слишком высоко. Это недопустимо, так как для правильного прогрева топливной камеры и всей печи необходимо, чтобы пламя прогревало воздух, причем источник должен находиться максимально близко ко дну и точно по центру. По отзывам людей, уже переоборудовавшим свои дровяные банные печи под газ – это вполне реально, хоть и требует некоторых усилий.
Газовые горелки для банных печей
Использование такого экономичного и высокоэнергетичного топлива как газ в качестве источника тепла для обогрева домов в свое время совершило настоящую революцию в жизни людей. Больше нет необходимости в трудоемкой заготовке дров на зиму, да и в самих громоздких кирпичных печах, от которых многие избавились, устанавливая взамен современные газовые котлы.
При этом бани до последнего времени продолжали строить и топить по старинке – дровами, сжигая их в кирпичных или металлических печах-каменках. В районах же, где отсутствуют большие лесные массивы, покупка дров для банных процедур является большой проблемой, которая влечет за собой в том числе и дополнительные финансовые затраты.
Производители печных аксессуаров сравнительно недавно предложили потребителям достойную альтернативу дровяным и электрическим печам и не прогадали — газовые печи-каменки и специальные газовые горелки в уже существующие дровяные печи стали пользоваться повышенным спросом у населения.
Разновидности печей по форме
Печи для бани из металла своими руками могут быть по форме:
- фигурными;
- прямоугольными;
- горизонтальными;
- цилиндрическими.
Самыми востребованными считаются прямоугольные установка, потому что их угловые зоны не нагреваются до сильно высокой температуры. Форма приспособления напрямую связана с равномерностью прогрева как самой установки, так и помещения. Установки цилиндрической и круглой формы обладают самой низкой степенью теплоотдачи, поэтому используется достаточно толстое железо для их производства. Конструкции прямоугольной формы отличаются завидной устойчивостью, однако имеют холодные углы.
Металлическая печь-калорифер, подходит ли она для бани?
Металлическая печь калорифер
Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.
Образец печи калорифер
Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.
В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.
Делаем каркас для печи
На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.
Делаем дверцу
Внутреннее пространство печи обкладываем шамотным кирпичом
Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.
Металлическая печь для бани
Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.
Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.
Задвижка для дымохода
Задвижка — вид 2
Выбор горелки
Горелки бывают:
- Атмосферными.
- Наддувными.
Для самодельной конструкции можно использовать только наддувные горелки. Они сложнее атмосферных, но гораздо безопаснее.
Устройства снабжены автоматическими клапанами, которые перекроют газ, если потухнет пламя, или печь перегреется, а также, если пойдёт утечка. Есть модели с автоподжегом.
Приобрести горелку нужно заранее, до того, как запасаться всеми материалами. Дело в том, что горелки бывают различных размеров и форм – чертежи и схемы будут разрабатываться исходя из этого.
Металл – материал, легкий в обработке. Печь для бани своими руками из металла можно изготовить очень быстро, к тому же конструкция получится мобильной.
Модели печей длительного горения для дома смотрите в этом обзоре.
Материалы для газовой банной печи
По материалам изготовления:
- Чугунные.
- Стальные.
- Кирпичные.
Чугунные конструкции не доступны для самостоятельного воспроизведения, поскольку отливаются на промышленном оборудовании.
Стальные печи компактные и лёгкие. Они не требуют массивного фундамента. Толщина металла – около 5 мм. Их стенки могут раскаляться очень сильно, поэтому обычно с нескольких сторон от печки возводится защитный «кожух», например, из кирпича. Прогревается баня, оснащённая металлической печью, за 2 – 3 часа.
Гибрид из кирпичной печи и газовой горелки также можно соорудить своими руками. Такой агрегат будет дольше растапливаться, но зато и сохраняет в помещении тепло тоже дольше.
Решая сооружать ли кирпичную печь, нужно учитывать:
- Металлические конструкции внутри массива присутствуют, так что сварочных работ не избежать.
- Кирпичная кладка – трудоёмкий и длительный процесс, требующий специальных навыков.
- Для конструкции потребуется больше места.
- В качестве основы потребуется бетонная плита, не связанная с фундаментом бани.
- Топить кирпичную печь нужно за 5 – 6 часов до начала банных процедур.
- Тепло от кирпичной печи более мягкое, кладка не раскаляется и не представляет угрозы для людей и стен строения.
Некоторые умельцы умудряются даже переделать готовую кирпичную дровяную печь, врезав в неё горелку. Но нужно помнить, что кирпич – это теплоаккумулятор, не способный настолько быстро вбирать то количество тепла, которая даёт горелка.
Печь из кирпича
Поэтому не годятся для переделки массивные печки (русские) и печи колпакового типа. Газифицировать можно шведку, голландку и другие модели с несколькими колодцами.
Основной недостаток металлических банных печей в том, что они быстро остывают. Поэтому владельцы твердотопливных печей вынуждены постоянно «подкидывать» топливо по ходу банных процедур.
Для газовых же печей – это не проблема. Они просто остаются «включенными» всё время, пока в бане люди.
