Тепловые пушки на отработанном масле: разбор видов + инструктаж по изготовлению своими руками

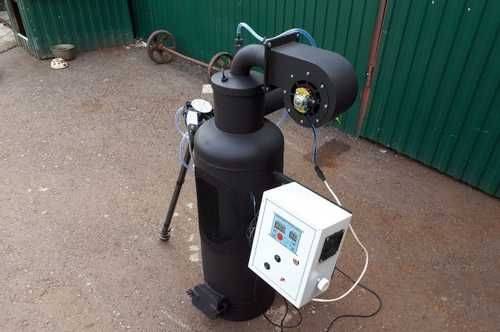

Пушка на отработке своими руками

Конструкция тепловой пушки достаточно проста, поэтому, имея определенные навыки работы, можно попробовать собрать подобный агрегат самостоятельно.

Устройство самодельного нагревателя

Для выполнения прибора самостоятельно можно воспользоваться упрощенной схемой тепловой пушки. В нижней части конструкции располагается бак для топлива, над которым находится вентилятор и рабочая камера. В последнюю подается горючее, в то время как вентилятор нагнетает в помещение горячий воздух.

Самостоятельно сделанное тепловое устройство на отработке обойдется значительно дешевле, нежели приобретенное в магазине, однако его технические характеристики несколько ниже

Помимо этого, в устройстве предусматривается насос, фильтр и соединительная трубка, через которую проходит топливо, форсунка для выхода продуктов сгорания, труба для нагретого воздуха и ряд других элементов.

Необходимые детали и материалы

Перед началом работ следует запастись материалами или готовыми составными частями устройства.

При изготовлении теплового нагревателя на отработанном масле в качестве корпуса можно использовать отпиленную часть старого газового баллона

Корпус тепловой пушки, для которого необходимо использовать толстостенный металл. В качестве этой детали, например, подойдет подходящий по размеру участок трубы или иное подходящее изделие. Можно также сделать корпус из листа толстой нержавеющей стали (3-4 мм), заварив шов.

Камера сгорания. Под эту деталь подойдет металлический цилиндр, диаметр которого вдвое меньше, нежели аналогичный показатель корпуса.

Топливный бак. Этот элемент представляет собой чашу, сделанную из материала, обладающего низкой теплопроводностью. Подойдет и обычный металлический резервуар, тщательно закрытый теплоизолятором.

Вентилятор, который необходим для устройства теплового приспособления на отработке, можно приобрести в магазине или воспользоваться имеющимся устройством при условии его хорошего состояния

Вентилятор. Для обеспечения простоты и надежности конструкции предпочтительно воспользоваться надежным и экономичным крыльчатым вентилятором на 220 вольт, который отличается простым использованием и долговечностью.

На нашем сайте есть несколько статей, в которых мы детально рассмотрели, как соорудить тепловую пушку своими руками. Рекомендуем прочесть и их:

1. Тепловая пушка на разных видах топлива.
2. Тепловая пушка на отработанном масле.
3. Дизельная тепловая пушка.
4. Тепловая газовая пушка.

Монтаж устройства на отработке

Прежде всего следует взять трубу, баллон или другую внешнюю оболочку устройства.

Внизу размещается нагреватель и топливный бак, который нужно отделить от верхней части устройства на расстояние 15 см. Чтобы эта часть прибора выглядела аккуратней, ее можно упрятать в металлический короб. В центре свободного пространства устанавливается камера сгорания, для которой можно использовать оцинкованную трубу. С двух сторон отсек запаивается, после чего в нем проделываются отверстия для форсунки и дымоотвода. Камера сгорания прочно фиксируется к стенкам корпуса. Рабочий отсек желательно оснастить пьезорозжигом, а также подсоединить к нему вентилятор. Далее необходимо установить топливный насос с форсункой, добавив между этими деталями фильтр

Важно также организовать выводную трубу из бака, через которую отработка будет попадать на топливный фильтр и форсунку. Необходимо также решить вопрос об источнике питания вентилятора

Если в пределах досягаемости имеется электросеть, этот элемент можно подключить к розетке

При ее отсутствии придется воспользоваться аккумулятором.

В завершении необходимо прикрыть сетками расположенные вверху отверстия.

Советы по использованию тепловых пушек

Специалисты рекомендуют обратить внимание на следующие моменты при производстве нагревательных устройств:

• При эксплуатации прибора следует соблюдать правила безопасности: помните, что на расстоянии 1 метра от прибора температура струи нагретого воздуха может достигать 300 °С.
• Для прогревания помещения площадью 600 квадратных метров, достаточно всего 10 литров топлива.
• Чистить испарительную чашу, убирая шлак от отработки, необходимо один раз после 20-50-часового функционирования устройства.
• Не следует допускать, чтобы вместе с отработанным маслом или иным видом горючего в топливный элемент попадала вода. Если в бак попадет большое количество этой жидкости, горелка может потухнуть.

Следует также не забывать о правилах пожарной безопасности: самодельные тепловые устройства лучше не оставлять без присмотра, а также иметь в пределах досягаемости огнетушитель или другое приспособление для тушения возгорания.

Достоинства тепловой пушки

Такие отопительные приборы, как конвектор или радиатор, прогревают помещение достаточно долго, поскольку под действием одной лишь конвекции нагретый воздух распространяется весьма неторопливо. Тепловая пушка — и в этом ее главное достоинство — на конвекцию не полагается и распространяет нагретый воздух принудительно.

В итоге уже через пару минут в помещении устанавливается желаемая температура, причем независимо от его размеров. В крупных складских помещениях, выставочных павильонах, больших торговых залах тепловые пушки вообще незаменимы, так как равномерно прогреть такие объекты до комфортной температуры никакими иными средствами невозможно.

Принцип работы тепловых пушек

Полезными они будут и в небольших постройках, не оборудованных водяной системой отопления, например, в гараже. Конечно, если пользователь сидит на одном месте, целесообразнее применить инфракрасный обогреватель, но если приходится работать в разных зонах гаража, без тепловой пушки не обойтись.

Есть у тепловых пушек и еще одна функция, не менее востребованная. Такой прибор может использоваться в качестве большого фена. Волосы сушить им, конечно, нельзя, а вот погреб, оштукатуренную или окрашенную стену, стяжку, зерно и другую сельскохозяйственную продукцию (можно изготавливать сухофрукты) — вполне.

Третий способ применения тепловой пушки — быстрый прогрев крупных изделий. Типичный пример — полотно натяжного потолка, которое при установке нужно прогревать именно таким прибором.

Среди широкого выбора отопительного оборудования котел водогрейный на твердом топливе все еще остается популярным. Поговорим о достоинствах и недостатках прибора.

Инструкция по изготовлению буржуйки своими руками приведена здесь.

Делаем печь своими руками

Теперь рассмотрим алгоритм, по которому нужно делать печь на отработке для гаража. Запоминайте все шаги и их последовательность.

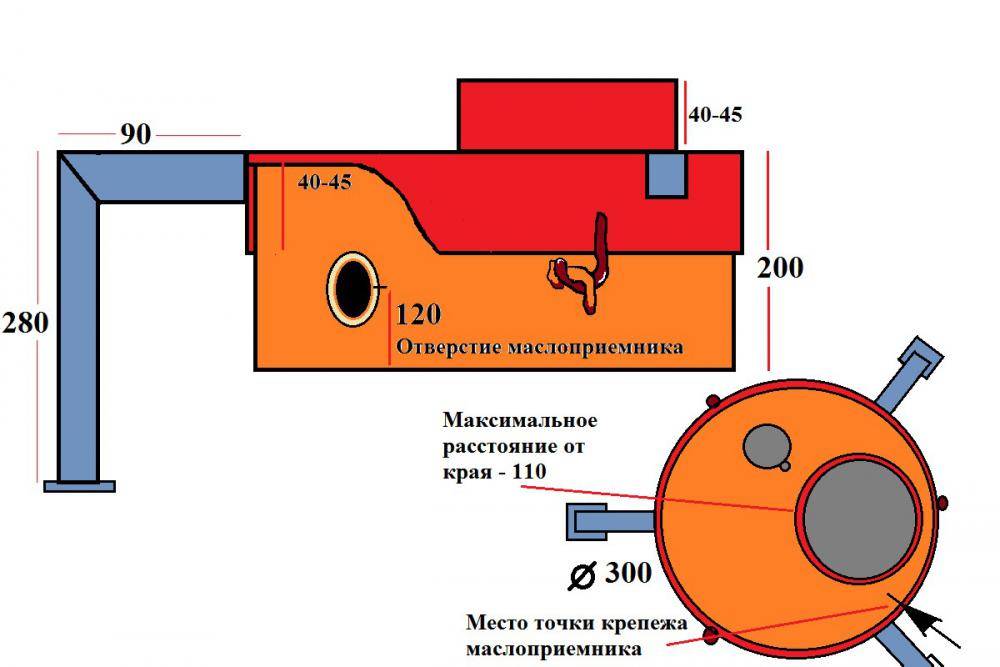

1. В первую очередь вам понадобится собрать нижнюю камеру. Топливный бак и камера первичного сгорания могут быть совмещены. В круглом баке нужны отверстия для установки трубы и заливки топлива.
2. Надо также приварить дно, ножки.
3. В крышке нужно сделать два отверстия: с края в 60 мм диаметром, а по центру – 100 мм. При этом крышка должна оставаться схемной. Так вам будет существенно проще выполнять чистку агрегата.
4. Берите обрезок металлической трубы с диаметром в 100 мм. Длина должна составлять примерно 360 мм. В трубе сверлите отверстия, чтобы через них поступал воздух. Диаметр отверстия равен 10-ти процентам диаметра трубы. Все отверстия надо располагать равномерно по высоте и диаметру трубы. Лучшее заранее нанести разметку.
5. Потом трубу приваривают к крышке нижнего бака. Обязательно следите, чтобы она была установлена строго перпендикулярно.
6. Поставьте воздушную заслонку на крышке, используя болты или заклепки. Диаметр отверстия для заслонки составляет примерно 60 мм. Через данное отверстие можно разжигать печь, заливать топливо.
7. Таким же образом собирайте и верхний бак. Надо взять трубу с диаметром 355 мм. В листе металла, которое станет дном, нужно сделать отверстие, смещенное к краю. Его диаметр составит 100 мм. К отверстию приваривайте обрезок трубы соответствующего диаметра. Ее предстоит надевать на перфорированную камеру для сгорания газов.
8. Крышку верхнего бака надо делать из толстого металла. Толщина должна быть минимум 6 мм. В крышке нужно отверстие для дымохода. Его располагают со стороны, противоположной к отверстию в дне камеры.
9. Также нужна перегородка между стенкой камеры и дымовой трубой. Ее делают из толстого металла, а приваривают к верхней крышке, ближе к дымоходу.
10. Дымовую трубу приваривают к верхней крышке и присоединяют к дымоходу.
11. Между камерами надо приварить распорки из уголка или обрезков труб. Это увеличит жесткость конструкции, сделает ее более прочной.

На заключительном этапе работы можно покрасить печку. Выбирайте жаропрочную краску по металлу.

Устанавливаем и разжигаем печку на отработке правильно

Сначала вам необходимо подготовить ровную площадку. Можно выложить участок из кирпича, либо залить бетонное основание. Площадку нужно тщательно выравнивать, используя отвес и уровень

Помните, что важно также соблюдать расстояние до стен. Оно должно составлять минимум метр

Когда вы будете ставить печь, определять для нее место, подумайте обязательно и об удобстве эксплуатации. Отверстие для заливки масла должно находиться в зоне свободного доступа. Тогда вам будет комфортно работать с печкой.

Печка нужна разборная. В таком случае не составит труда очищать ее. Снимается дымоход, а потом и верхняя камера, после чего можно спокойно убрать из печки всю сажу, нагар.

Работает печка на минеральном, синтетическом отработанном масле любого типа

Обратите внимание! Топливо можно заливать максимум на половину бака. В оставшемся месте образуются пары масла

Когда вы только что залили масло, нужно еще немного подержать заслонку открытой: так кислород насыщает пары масла.

Желательно использовать специальные каминные спички или лучину для розжига. Привычные короткие спички здесь не подойдут.

Обязательно запомните правило безопасности: в печь категорически запрещено заливать горючие жидкости, поскольку это может спровоцировать взрыв.

Когда печка разогрелась, нужно прикрыть отверстие наполовину, а потом отрегулировать поступление воздуха. Газы в трубе с отверстиями должны гореть равномерно.

Печь на отработанном масле: эксплуатация

Перед тем, как приобретать подобную конструкцию, рекомендуется понять принцип работы. Независимо от того заводская установка или сделанная своими руками, функционирование будет одинаковым:

• устройство состоит из нескольких бачков – верхнего и нижнего, которые соединены трубой с перфорацией;
• форма бачков зачастую представлена цилиндром или прямоугольником;
• конструкция такова, что верхняя емкость немного смещена относительно нижней емкости;
• в устройстве присутствует дымоход, камера дожигания, заслонка, ножки, а также форсунка, в комплекте может идти пульт управления и инструкция;
• работает за счет пиролизного сжигания тяжелого топлива – нижний резервуар заполняется смесью наполовину, затем происходит розжиг с помощью бензина или растворителя;
• бензин горит, топливо нагревается, поднимается вверх с парами, начинается подача тепла.

Эффективность процесса можно регулировать заслонкой, расход масла при функционировании этого безопасного агрегата составляет 2 литра в час при максимальном нагреве и 0,5 литра в час при поддержании температуры.

Фото: Печь на отработке

Как топить отработанным маслом

Чтобы во время эксплуатации не возникло чрезвычайных ситуаций, рекомендуется соблюдать все меры предосторожности во время топки установки. Например, нельзя оставлять изделие на сквозняке, а также нежелательно устанавливать рядом с устройством другие предметы

Мнение эксперта

Игорь Лебедев

Задать вопрос

Важно! При несоблюдении правил во время топки конденсат, образовавшийся от испарения, может попасть вниз. Установка, работающая на масляной смеси, в таком случае может прийти в неисправность из-за образования взрывной смеси внутри емкости

Для топлива желательно использовать только техническую смесь, агрегат нагревается за 5 минут. В нижний резервуар заливают жидкость на 2/3 бака, затем доливают немного бензина или растворителя 20-30 грамм. С помощью проволоки и фитиля аккуратно поджигают смесь и ждут, пока она разогреется. Принцип работы подразумевает образование устойчивого пламени, которое подпитывается кислородом. В вариантах с поддувом регулировка интенсивности горения происходит быстрее.

Не пропустите: Дровница для дачи и бани: виды конструкций, пошаговая инструкция, лучшие примеры на фото

Отопительные устройства отлично подходят для гаража, для теплиц, для дома, для автосервиса. В продаже существуют и промышленные варианты, которые используют для отопления производственных помещений и просторных складов. Самые эффективные схемы устройств позволяют нагреть помещение до комфортной температуры за небольшой промежуток времени.

Преимущества и недостатки пушек на отработке

Масляные нагревательные приборы имеют свои позитивные и негативные стороны. У пушек этого типа имеется множество достоинств.

Они универсальны: тепловые агрегаты могут работать не только на минеральных маслах (тепловое, моторное), но и на других видах топлива, например, на биологическом масле или смеси горючих веществ. Не допускается лишь применение трансформаторного и других масел, плотность которых превышает 90 по шкале SAE.

Нагревательные приборы, для функционирования которых применяются различные отработанные масла, позволяют утилизировать отходы транспортного горючего, загрязняющего окружающую среду

Они дешевы: отработанное минеральное или биологическое масло, которое используется в качестве горючего для подобных моделей тепловых нагревателей, не подлежит восстановлению и является отходом производства. Его можно приобрести по минимальной стоимости.

Приборы имеют высокий КПД. Коэффициент полезного действия современных моделей тепловых приспособлений может достигать 100%.

Тепловые пушки разных видов находят широкое применение как в быту, так и в народном хозяйстве. Их применяют для экстренного обогрева жилья, поддержании комфортной температуры в общественных и производственных зданиях, теплицах и оранжереях

При использовании моделей непрямого нагрева прибор не выделяет неприятных запахов, сажи и копоти, поэтому воздух в помещении всегда остается чистым.

Но при горении топлива в приборах выделяется углекислый газ, количество которого зависит от мощности прибора. Из-за высокого содержания CO2 в выхлопах пушки с большой теплоотдачей желательно «привязывать» к дымоходам, через которые выводятся продукты сгорания, поэтому высокомощные модели на отработке практически всегда стационарны.

Описание пушки на отработке

Тепловая пушка на отработанном масле конструктивно мало отличается от газовой разновидности. В ней имеется горелка, которая предназначена для работы с жидким топливом. Есть в конструкции ещё и вентилятор для нагнетания воздуха. Взамен газового клапана в этом случае устанавливается топливный насос, он отвечает за перекачивание горючего из бака, который располагается под корпусом. В этом и состоит основное отличие.

Самодельные печи на отработанном масле. Самодельные печи из металла: пошаговая инструкция У каждого автомобилиста есть отработанное масло, которое часто утилизируют или просто выливают на землю. Однако прекрасно может отапливать, например, тот же гараж зимой, печь на отработанном масле. Чертежи и схемы, которые будут здесь представлены, наглядно отобразят принцип действия и материалы, необходимые для её создания. Такое полезное устройство может обогревать любое помещение, да к тому же работает на отходах. далее

• Главная
• Домашний уют
• / Сделай сам

Покрасочные камеры: сделать самому своими руками (чертежи) Покрасочные камеры изготавливаются с помощью перечня определенных инструментов, а также материалов

Помимо прочего, важно найти помещение, в котором будет расположено оборудование. В качестве него может выступить гараж. Запаситесь тепловым вентилятором, вентиляционной системой и тепловой пушкой

Этот перечень является обязательным. далее Эксплуатация печек на отработке Печка на отработке – это полезный агрегат, который поможет экономить на отоплении. Часто используется автовладельцами в гаражах. Сейчас ознакомимся более детально с этими аппаратами. далее Экономичная дровяная печь для гаража длительного горения – специфические особенности, устройство и рекомендации Печь для гаража на отработке тоже можно выполнить из баллона, который предварительно очищается от содержимого. К корпусу можно подключить теплообменник с воздушным завихрителем и вентилятором. В качестве емкости для масла можно использовать баллон из-под фреона. Объем корпуса должен составить около 50 л, тогда как толщина стенок равна 5 мм. Внутреннее сечение равно 100 мм. далее Автомобильный тепловентилятор от прикуривателя: сделать самому своими руками Действительность нашей страны такая, что зима в ней длится не меньше, чем полгода. Особенно это на себе ощущают владельцы автомобилей классических моделей АвтоВАЗ. Отнюдь не всегда штатный обогреватель салона справляется со своей задачей. Сегодня в продаже можно найти автомобильный тепловентилятор от прикуривателя. Благодаря этому простому девайсу, можно быстро прогреть салон до комфортных температур. далее

Запаситесь тепловым вентилятором, вентиляционной системой и тепловой пушкой. Этот перечень является обязательным. далее Эксплуатация печек на отработке Печка на отработке – это полезный агрегат, который поможет экономить на отоплении. Часто используется автовладельцами в гаражах. Сейчас ознакомимся более детально с этими аппаратами. далее Экономичная дровяная печь для гаража длительного горения – специфические особенности, устройство и рекомендации Печь для гаража на отработке тоже можно выполнить из баллона, который предварительно очищается от содержимого. К корпусу можно подключить теплообменник с воздушным завихрителем и вентилятором. В качестве емкости для масла можно использовать баллон из-под фреона. Объем корпуса должен составить около 50 л, тогда как толщина стенок равна 5 мм. Внутреннее сечение равно 100 мм. далее Автомобильный тепловентилятор от прикуривателя: сделать самому своими руками Действительность нашей страны такая, что зима в ней длится не меньше, чем полгода. Особенно это на себе ощущают владельцы автомобилей классических моделей АвтоВАЗ. Отнюдь не всегда штатный обогреватель салона справляется со своей задачей. Сегодня в продаже можно найти автомобильный тепловентилятор от прикуривателя. Благодаря этому простому девайсу, можно быстро прогреть салон до комфортных температур. далее

Необходимый показатель мощности

Основным показателем устройства является его мощность, поскольку именно от нее зависит эффективное функционирование прибора.

Для определения необходимой теплоотдачи прибора важно учитывать одновременно ряд показателей:

• Объем обогреваемого пространства, для вычисления которого достаточно перемножить его параметры (высоту, ширину, длину).
• Разницу между температурами внутри и снаружи помещения.
• Коэффициент тепловых потерь, величина которого зависит от теплоизоляции помещения. Среднее значение этого показателя равняется 1-2, тогда как неутепленное здание имеет коэффициент 3-4, а хорошо теплоизолированный дом – 0,6.

Минимальное значение необходимой мощности, обозначаемое в килокалориях в час, можно получить, перемножив указанные выше величины.

Чтобы перевести определенную цифру в киловатты достаточно умножить число на коэффициент 0,001163. Данное значение и требуется иметь в виду, выбирая готовый прибор в магазине.

Как сделать тепловую пушку своим руками?

Самодельная газовая пушка

Некоторые люди, особенно те, кто раньше работали на промышленных предприятиях, имеют навыки, которые позволяют им в домашних условиях собирать некоторые конструкции.

В этом нет ничего сложного, особенно если человек знает что ему для этого понадобится и разбирается в основах работы того или иного механизма.

Чтобы собрать устройство своими руками, понадобится: рама, которая играет роль опоры. А на опору, в свою очередь, крепятся главные функциональные узлы, то есть: камера сгорания, топливный бак, форсунка и вентилятор.

Чтобы сделать топливный бак, понадобится материал, обладающий низким коэффициентом теплопроводности; вызвано это опасностью того, что бак будет расположен слишком близко к источнику, обладающему высокой температурой. В некоторых случаях рекомендуется делать дополнительный слой изоляции, который поможет еще больше защитить конструкцию от перегрева.

Тело пушки должно быть изготовлено или из металла большой толщины (порядка 4-5 миллиметров) или из толстостенной трубы. С торцевых сторон, на нее устанавливается сетка или защитная решетка. А внутрь трубы помещается двигатель, камеру сгорания топлива, форсунку.

Вышеуказанный советы- это лишь небольшая толика всей сложности процесса. Даже несмотря на то, что сделать такое устройство для специалиста не представляет особого труда, процесс это довольно трудоемкий, так как требует специальных навыков и умений.

Общая схема работы

Исходя из вышесказанного, можно сделать вывод, что если вы в чем-то не уверены, лучше доверьтесь профессионалам и выберете уже готовый аппарат,- благо, что современный рынок позволяет выбрать любую понравившуюся модель по невысокой цене.

Советы по выбору модели

Какую пушку покупать?

Как и в случае с бытовой техникой, при выборе необходимо учитывать два самых главных фактора, а точнее их сочетание друг с другом.

Это собственные материальные возможности и возможности пушки, которые необходимы для вашего дома или для производственных нужд.

Поэтому прежде чем покупать тепловую пушку, внимательно подумайте о цели, ради которой вы будете ее использовать, а также какие качества вы хотите получить в итоге от приобретаемого аппарата.

Определитесь с ответами на следующие вопросы: как часто планируется использовать прибор? То есть это будет происходить раз в определенный период или она должна функционировать постоянно. Кроме того, подумайте, нужно ли будет, чтобы пушка обогревала полностью все помещение или достаточно будет определенного участка поверхности? Исходя из полученных ответов, выбирайте, тем более вы сможете выбрать нужную модель определенной мощности и ту, которая будет находиться в нужной вам ценовой категории.
Второй важный момент – продумать, а какой вид энергии будет использоваться при работе?

Тоже немаловажно это знать, так как исходя из этого, можно ощутимо сэкономить на покупке.
Внимательно отнеситесь к требованиям безопасности. Очень важно знать и постоянно помнить, что если в помещении планируется нахождение большого количества людей, то в этом случае разрешается использование устройств, которые имеют специальную систему газоотвода, необходимую для того, чтобы продукты сгорания не попадали в окружающую среду.
Последний момент это соотнести размер имеющегося помещения и желаемый уровень обогрева

Есть специальное соотношение, согласно которому на 10 кв. метров площади необходимо будет использование 0,8-1,4 кВт тепла
Кроме того, при выборе обязательно обратите внимание на скорость потока воздуха и мощность, которой обладает система вентиляторов .

Если подвести итог тому, что уже было сказано, можно сделать вывод, что сегодня использование тепловых пушек получило столь широкое применение, что порой и другие обогревательные приборы постепенно отходят на второй план.

Такую широкую известность они получили еще и потому, что они, при своем относительно небольшом весе и габаритах, могут обладать потрясающим эффектом.

Все пушки, которые представлены на современном рынке, отличаются друг от друга несколькими ключевыми характеристиками, в числе которых мощность, габариты, обогревательный механизм, ну и, разумеется, стоимость.

Как рассчитывается мощность теплопушки

Тепловая мощность аппарата рассчитывается по формуле: V * T * K = ккал/ч, где:

• V – объем помещения (ширина * длина * высота), в м3;
• T – разница между температурой снаружи и в помещении, в градусах по Цельсию;
• K – коэффициент теплового рассеивания.

Для разных типов помещений установлены значения коэффициента:

• от 3,0 до 4,0 — помещение, в котором не предусмотрена теплоизоляция, например, строение из дерева или листового металла;
• от 2,0 до 2,9 — помещение со слабой теплоизоляцией. Простое здание с кладкой в один кирпич;
• от 1,0 до 1,9 – постройка имеющая средний уровень теплоизоляции (кладка в 2 кирпича и несколько окон, стандартная крыша);
• от 0,6 до 0,9 – строение с теплоизоляцией высокого качества. Кирпичное сооружение с двойной изоляцией. Двойные стеклопакеты на окнах. Основание под пол достаточной толщины. На крыше, для изоляции, применен материал высокого качества.

Пример расчета мощности тепловой дизельной пушки:

• V = 150 м3;
• T = 29° С (наружная температура -10°С, требуется в помещении +19° С, разница будет составлять — +29° С);
• K = 2 (строение с кладкой в один кирпич);

Подставляем данные в формулу: 150 * 29 * 2 = 8700 ккал/ч, при том, что 1кВч = 860 ккал/ч. Значит: 8700 / 860 = 10,116 кВч. Таким образом мы узнали, что для прогревания этой постройки, требуется тепловая пушка на жидком топливе с минимальной мощностью 10 кВч. Рекомендуется покупать агрегат с некоторым запасом мощности.
