Естественная вентиляция в частном доме: правила обустройства гравитационной системы воздухообмена

Основные правила и рекомендации

Нормативные данные об объеме воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже указанном выше СНиП 41-01-2003.

Естественная система вентилирования должна обеспечивать:

  • В основных помещениях, таких как гостиная, спальни, детские комнаты, величина воздухообмена на каждого человека должна составлять не менее 30 м3/ч;
  • Для кухни постоянный воздухообмен по правилам составляет 100 м3/ч. Из них на обслуживание электроплиты — 60 м3/ч, на 1 конфорку газовой варочной плиты — 80 м3/ч;
  • В душевой и ванной постоянный воздухообмен должен быть менее 75 м3/ч;
  • В туалетах с одним унитазом 50 м3/ч, если установлено биде, то его надо увеличить на 25 м3/ч. В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
  • В кладовой и гардеробной постоянный воздухообмен равен 10 м3/ч, та же цифра и в режиме обслуживания.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.


Нормативные данные о воздухообмене нужны для расчетов производительности приточников и диаметра вытяжных каналов

Трубы для устройства вентиляционных каналов желательно подбирать одного диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м от уровня земли, чтобы была возможность их очищать и обслуживать.

Чем длинней и шире воздуховод, тем сильней тяга. Рассчитать необходимые размеры воздуховода можно, воспользовавшись одним из онлайн-калькуляторов.

Расчеты и монтаж вентиляции

Прежде чем приступить непосредственно к монтажу системы, необходимо провести предварительные расчеты. Составленная своими руками схема вентиляции позволит понять основной принцип работы и еще на этапе планирования устранить возможные ошибки.

В первую очередь определите тип вентиляции, исходя из назначения и площади помещения.

Оптимальным вариантом для цокольного этажа частного дома станет принудительная система вентиляции, позволяющая потребителю контролировать объем воздухообмена.

Рассмотрим подробнее основные расчеты:

  1. Рассчитываем  и отмечаем на схеме необходимое количество вентиляционных каналов в зависимости от мощности встраиваемого оборудования.
  2. Рассчитываем диаметр сечения вытяжной трубы из расчета 26 квадратных сантиметров диаметра трубы на один квадратный метр обслуживаемой площади по формуле √(26 × S) / 3,14) × 2, где S- обслуживаемая площадь цоколя. Для домов, расположенных в низине, расчетный размер увеличивают на 15-20 процентов.
  3. Для определения оптимальной длины вентиляционной трубы суммируют высоты дома от уровня земли, заглубленной части цокольного этажа и трубы системы отопления выше уровня крыши.

Монтаж системы принудительной вентиляции начинают с пробивки воздушной магистрали. Для монтажа приточной части  высверливается канал в стене на уровне нижнего края окон.

В проем вставляется труба, закрытая со стороны улицы декоративной решеткой для защиты от осадков, насекомых, грызунов. Зазоры заполняются монтажной пеной.

Вентиляционные трубы устанавливаются под углом в 10-15 градусов наружу так, чтобы образовавшийся в холодный период конденсат тек на улицу, а не скапливался внутри. Со стороны помещений монтируют устройство принудительной вентиляции.

В основной блок такого устройства входят: вентилятор, фильтрационный комплекс, обратный клапан. Клапан или заглушка необходимы для предотвращения попадания холодного уличного воздуха внутрь, когда оборудование выключено.

Вытяжной канал устанавливается с противоположной стороны от приточного вентилятора, на уровне полутора метров от пола. Для возможности регулирования потоков воздуха систему вентиляции  оснащают набором заслонок.

Обязательно утеплите вытяжную трубу. Утеплитель должен быть влагостойким, иметь слой гидроизоляции. На внешнем конце воздуховода закрепляют дефлектор.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.


Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.


Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.


Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

  • Возможность регулировать приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.


Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Окна+

Если эффективность вентиляции в квартире до установки герметичных пластиковых окон со стеклопакетами вас вполне устраивала, а после их монтажа вы почувствовали нехватку свежего воздуха, решение проблемы воздухоснабжения жилища может оказаться неожиданно простым. Поставьте шпингалеты окон в режим зимнего проветривания (ручка шпингалета вверх и немного вправо) или летнего проветривания (ручка вверх). Через образующиеся при этом в притворах окон щели в комнаты будет просачиваться необходимый для дыхания свежий воздух. Никаких дополнительных приборов и устройств вам не понадобится.

Приточный клапан Aereco на створке окна

Увы, через приоткрытые даже таким способом окна в дом будет проникать уличный шум, возникнут сквозняки, особенно опасные для стариков и детей. Если эти явления недопустимы, для разгерметизации квартиры лучше использовать приточные вентиляционные клапаны, которые обеспечивают бесшумный доступ в жилище свежего воздуха и нормализацию работы естественной вентиляции.

Приточные вентиляционные клапаны могут монтироваться в различных местах квартиры. Это может быть внешняя стена — сбоку от окна, на высоте человеческого роста (например, клапаны КИВ-125), запененный стык окно–стена (клапаны «Климабокс» от КВЕ), створочный или импостный профиль пластикового или деревянного окна (клапаны ЕММ от «Аэрэко»). Siegenia — Aubi предлагает очень интересные модели приточных вентиляционных клапанов, монтируемых в зазор между торцом стеклопакета и оконным профилем («Аэромат-80») или под подоконную доску («Аэрофлэт»).

Электроэнергии приточные вентиляционные клапаны не потребляют, их пропускная способность в зависимости от модели может составлять от 2 до 50 м3/ч (у некоторых моделей расход может регулироваться вручную или автоматически).

Количество и месторасположение клапанов определяется согласно расчету. Обычно их ставят в каждом жилом помещении, не менее двух клапанов на квартиру. К примеру, для нормализации работы системы естественной вентиляции, удаляющей из дома 90 м3/ч вытяжного воздуха, достаточно установить в жилых комнатах 3–4 клапана производительностью по 30 м3/ч каждый при перепаде давлений между квартирой и улицей 10 Па.

Надо сказать, что чем лучше тяга в вентканалах и выше ветровое давление на фасады, тем больше воздуха будет поступать через приточные вентиляционные клапаны в жилище. Иногда приточного воздуха может оказаться даже слишком много, поэтому клапаны приходится прикрывать. Не рекомендуется располагать изголовье кровати, особенно детской, рядом с клапанами, так как зимой от них заметно тянет холодом.

А вот летом, в безветренную погоду, свежий воздух может и вовсе не идти в дом, даже в том случае, если клапаны полностью открыты. Поэтому для обеспечения квартиры свежим воздухом (особенно если она расположена на последнем или предпоследнем этаже дома) помимо клапанов лучше все же оборудовать вытяжные отверстия на кухне и в санузле хорошими вытяжными вентиляторами.

Кухонные вытяжки

Кухонная вытяжка над плитой помогает очистить воздух от гари, неприятных запахов и испарений. Это важный элемент механической вентиляции и модный аксессуар. Работают вытяжки от аккумуляторов или электросети. Вытяжки делят по принципу работы:

  1. Активного типа. Вытягивает грязный воздух и выводит его непосредственно на улицу или в общий вентиляционный канал.
  2. Пассивного типа. Устанавливаются над плитой без подключения к вентиляции, осуществляют фильтрацию воздуха.

Если вытяжка подключается к общедомовой системе воздуховода, решетку на кухне перекрывать запрещено. Лучше выбирать агрегаты средней мощности, они не нарушают функционирования канала вентиляции дома. Если требования к очистке высокие, можно поставить мощную вытяжку, но вывести ее на улицу.

Выбор типа вентиляции

Выбор типа вентиляции в доме желательно подтвердить расчетами. Основой проектирования вентиляционной системы служат нормы расхода поступающего воздуха и кратности воздухообмена, предусмотренные действующими нормативными документами.

Нормы расхода

По современным нормативам, один человек потребляет около 60 куб.м. воздуха в час. Умножив эту величину на количество жильцов дома, мы получим значение минимальной производительности вентиляции. Такой подход дает усредненные значения, он не учитывает, что жильцы могут надолго собираться в одном помещении, в то время как другие комнаты пустуют.

Кратность воздухообмена

Кратность воздухообмена – это отношение объема воздуха, поступающего в помещение в течение одного часа, к объему самого помещения. Эта величина говорит о том, сколько раз за один час в помещении полностью сменяется воздух.

В жилых комнатах воздух должен обновляться как минимум один раз в час. В технических помещениях достаточно, если воздух сменяется полностью каждые пять часов. Минимальную производительность вентиляции при этом можно вычислить, перемножив общую площадь дома на высоту потолков. Если технических помещений мало, то их вкладом в общую площадь дома можно пренебречь.

Система вентилирования в частном доме

Зная минимальную производительность, которую должна обеспечивать вентиляционная система, чтобы жильцам дома было комфортно, по специальным формулам можно оценить, сможет ли с этой задачей справиться естественная тяга, или же придется использовать дополнительное вентиляционное оборудование. Затем следует продумать общую конфигурацию системы и рассчитать длину и диаметры вентиляционных каналов. Это довольно сложная задача, требующая профессиональных навыков.

Проектирование вентиляции

Для этого требуется:

  1. Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве. Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температур тяга увеличится.
  2. Выбрать оптимальный тип воздуховодов. Для экономии полезного пространства предпочтительнее устанавливать системы с прямоугольным сечением. Если свободного места вполне достаточно, подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
  3. Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра). Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
  4. Произвести расчеты относительно диаметра и длины, что осуществляется посредством функциональности соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, устанавливать более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
  5. Обустроить систему вентиляции с помощью воздуховодов, имеющих одинаковый диаметр. При отсутствии возможности соблюдения этого правила необходимо добиться плавности перехода с одного сечения  на другой, когда величина отклонения не превышает 30 градусов.
  6. Сгладить все существующие стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
  7. Позаботиться о том, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб – это потеря 10% тяги.

Как работает процесс воздухообмена?

Основное назначение гравитационного варианта воздухообменного устройства – поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также удаляет отработанный воздух, продукты сгорания газа и различные запахи.

Эффективность системы естественной вентиляции, размещенной в загородном доме или за городом, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности и силы ветра.

Естественная вентиляция должна обеспечивать электропитание, движение внутри и отвод равномерных воздушных потоков вне зависимости от этажности дома

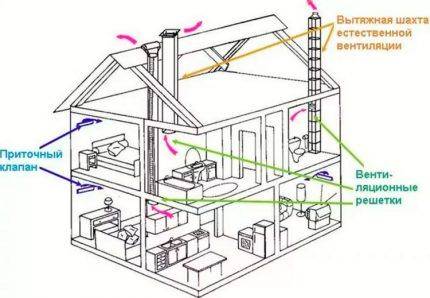

Естественный воздухообмен работает следующим образом:

  • Воздух с улицы попадает в дом через открытые перекладины, элементы оконных и дверных конструкций, свободно прилегающие друг к другу. При вентиляции потоки воздуха устремляются внутрь через приоткрытые пластиковые окна или через приточные вентиляционные клапаны.
  • Перемещение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не имел преград между полом и дверьми, оставляют зазоры. Их функция успешно выполняется переполнение в стенах установлены решетки.
  • Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Встречаются в помещениях с нестабильной влажностью / температурой – на кухнях, в отдельных и совмещенных санузлах.

С узлами выхлопной системы знакомы все горожане. Это воздуховоды, подключенные к шахте общественной вентиляции. Они покрыты сетками, которые нужно периодически чистить.

В обустройстве частного дома организация естественного водоотвода может существенно отличаться. Например, это может быть выход наверху стены, водосточная труба или отверстие в потолке с выходом в вентиляционный канал на чердаке, а оттуда на улицу.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.


В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

  • Встроенные. Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
  • Подвесные. Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

  • Круглый воздуховод. Легкий монтаж, лучший воздухообмен, меньший вес;
  • Прямоугольный воздуховод. Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.


Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью гофрированных труб быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также вентиляционный дефлектор исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.


Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

  • Цилиндрический или зонт Волпера. Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
  • Н-образный дефлектор. Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
  • Дефлектор типа ЦАГИ. Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
  • Турбодефлектор. Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
  • Флюгер. Напоминает крыло. Принцип действия схож с турбодефлектором.

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Как сделать продухи

Формируются отдушины на стадии изготовления фундамента. Если речь идет о ленточном монолитном фундаменте, то закладные детали укладываются и закрепляются после установки армирующего каркаса. Для организации круглых продухов укладывают пластиковые или асбестоцементные трубы. Их края выводят вровень с наружной кромкой опалубки, хорошо закрепляют. Если используются пластиковые трубы, в них засыпают песок, края закрывают заглушками. Это необходимо, чтобы масса бетона не сплющила их при заливке. Эти закладные после разопалубки не снимаются.

Установлены пластиковые трубы для отдушин в цоколе

Прямоугольные отдушины формируют из досок, сбивая короб требуемого размера. Его также устанавливают в опалубку, но после схватывания бетона древесину удаляют.

Если цоколь строится из кирпича, можно периодически подрезать кирпичи или ставить половинку вместо целого. В цоколях из бетонных блоков берут несколько штук с двумя большими отверстиями, делают их сквозными. Устанавливают вместо одного из «нормальных». Если фундамент и цоколь построены из железобетонных блоков, продухи делают в стыках.

Опалубку сняли

Примерно также организуются отдушины и в столбчатых, свайных (винтовых, буронабивных, ТИСЭ) фундаментах. Когда промежутки между опорами закрывают выбранным материалом, оставляют требуемое количество отверстий, общая площадь которых равна 1/400 части от площади подпола.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Особенности обустройства

вентиляция в частном доме

Дерево, будь то брус или доски, способно “дышать”, то есть воздух проникает в помещение через поры данного материала. Каркасный материал и кирпич лишены этого свойства, а значит, естественная вентиляция дома рассчитана только на достаточную пропускную способность форточек и щелей в окнах.

Внутри жилого помещения воздушные потоки циркулируют благодаря щелям под дверью между комнатами. Вытяжная система сконцентрирована вблизи помещений специального назначения, так как в них ощутимо увеличиваются значения всех параметров воздушной среды. В жилом помещении – это кухня и санузел. По такому же принципу обустраивается и естественная вентиляция в многоэтажном доме. С одним лишь отличием: имеется общая для всех квартир центральная магистраль, от которой расходятся ответвления. Именно данные каналы подводятся к кухням и санузлам всех квартир.

Составление проекта

Одним из первых шагов является расчет естественной вентиляции. Прежде всего, необходимо вычислить производительность будущей системы. Для этого определяется достаточное значение воздухообмена и его кратность. Существуют нормативные документы, в которых оговаривается, каким должен быть воздухообмен в помещении, чтобы удовлетворять потребность одного человека в кислороде за один час времени. Данное значение составляет 60 м3/ч. Определить достаточный воздухообмен в помещении можно, умножив количество человек, которые проживают в доме, на нормированное значение воздухообмена.

Определить количество смен объема воздуха в помещении можно, если умножить нормированную кратность воздухообмена на объем комнаты. Расчеты производятся для каждого помещения, а результаты суммируются. После того, как основные расчеты были произведены, составляется схема естественной вентиляции, которая основывается на физических свойствах воздуха при различных температурах. Так, воздушный поток, попадая в помещение, изначально более прохладный, а значит, проходит по низу помещения. Нагреваясь, он поднимается к потолку. Именно там обычно устанавливаются вытяжные решётки.

Соответственно, если обустраиваются дополнительные отверстия с контролируемым клапаном подачи воздуха, то делается это ближе к полу. А все воздуховоды располагаются вверху. Выполняя аэродинамический расчет системы естественной вентиляции, необходимо получить значения давлений на концах воздуховодов, а также просчитать среднюю скорость движения ветра. В действительности значение последнего из указанных параметров будет несколько ниже из-за того, что форма сечения воздуховода и уровень шероховатости его стенок несколько замедляют скорость продвижения воздушных потоков.

Проектирование естественной вентиляции включает в себя также расчёт сечения вентиляционных каналов. Ввиду того, что циркуляция воздушных потоков осуществляется под воздействием внешних факторов, то для обеспечения достаточной тяги требуется на порядок большая площадь сечения воздуховодов, чем для организации принудительной вентиляции.

Нередко для усиления тяги прибегают к использованию устройств механического действия – дефлекторов. Они просты по конструкции и устанавливаются на выходе воздуховодов. Благодаря особенностям механизма дефлекторы способны разряжать воздух в радиусе своего действия, что ощутимо увеличивает скорость движения воздушных потоков

Важной особенностью при составлении проекта вентиляционной системы является влияние значения температуры окружающей среды на тягу. Так, в летнее время естественная вентиляция практически перестаёт функционировать из-за того, что разница температур снаружи и внутри помещения незначительна
