Что представляет собой электронный термометр с выносным датчиком?

Преимущества и недостатки электронных градусников

Как каждое устройство, электрические измерители имеют свои преимущества и недостатки:

ПлюсыМинусы
Быстрота работы — 40-60 секунд у цифровых, и 1-2 секунды у инфракрасных;Необходимость точно соблюдать инструкцию;
Точность показаний — датчики имеют большую чувствительность;Высокая цена — в несколько раз выше ртутных;
Безопасность — не содержится ртуть и другие опасные вещества, нельзя разбить, как стеклянные;Особенности ухода — если корпус не влагозащитный, мыть термометр нельзя.
Разнообразие форм и размеров.

Очевидно, что цифровой градусник обладает многими преимуществами перед ртутными. В первую очередь — это безопасность, точность и быстрота.

Варианты крепления уличных термометров

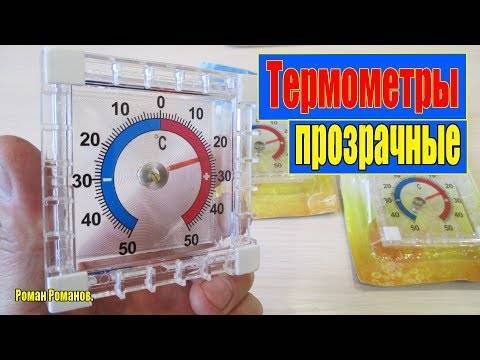

Оконные термометры, как следует из названия, устанавливают на наружное остекление или оконные створки, исходя из этого разработано несколько вариантов их крепления:

  • На липучки. Популярный метод крепления на липучки используется во многих бытовых приспособлениях, многим хозяевам хорошо известны пластиковые крючки с липкой поверхностью, которые отлично держатся на керамической плитке. Крепеж на липучках, которые в виде небольших прямоугольников располагаются по углам квадратного корпуса, имеет большинство биметаллических термометров. Также на липучки могут крепиться некоторые модели спиртовых и электронных термометров.
  • Присоски. На присоски обычно устанавливают многие разновидности недорогих спиртовых термометров со зверюшками и насекомыми, они фиксируются к стеклу в нескольких точках для увеличения площади схватывания. Реже на присоски ставят электронные наружные термометры, что является довольно рискованным шагом, учитывая их стоимость.


Градусники с присосками

  • На скотч. Любой градусник можно приклеить к стеклу на односторонний или двухсторонний скотч, для этого его фрагменты приклеивают к корпусу термометра.
  • На клей. Измеритель температуры можно надежно и долговечно закрепить на стекле с помощью любого подходящего клея, желательно бесцветного. Оконный термометр для пластиковых окон приклеивают к стеклу, используя прозрачные клеи Момент, Секунда, Полиуретановый, Космофен.
  • На гвозди или саморезы. Прикрепить термометр к окну можно механическим способом, для этого спиртовые термометры выпускают с пластиковыми держателями сверху и снизу, имеющими выступающие пластины — их прибивают маленькими гвоздиками к деревянной створке окна сбоку остекления. Некоторые разновидности спиртовых термометров оснащены держателями под шурупы, которые лучше устанавливать на откосе — это позволит использовать их на окнах ПВХ с металлопрофилем, слишком чувствительном к повреждениям.

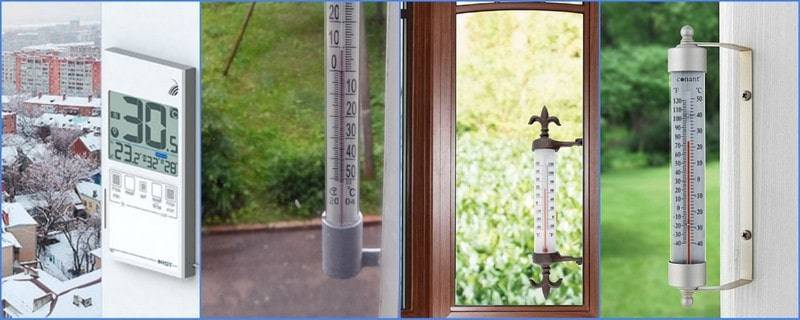

Термометры на оконной раме

Основные параметры пирометров

При выборе и эксплуатации пирометров пользователю следует учитывать следующие характеристики:

Оптическое разрешение – данный параметр определяет расстояние, с которого можно производить замер температуры.

Оптическое разрешение выражается соотношением D:S, где D – расстояние до предмета, а S – диаметр измеряемого пятна.

В простеньких бюджетных пирометрах применяется оптическое разрешение на уровне 10:1. Это значит, что с расстояния 10 метров точка измерения будет иметь диаметр 1 метр.

Чем больше диаметр сенсорного пятна, тем менее точным становится замер. Пирометры с оптической схемой 10:1 позволяют точечно производить замер температуры с расстояния около 1 метра.

Профессиональные пирометры обычно имеют оптическое разрешение на уровне 75:1. Подобные устройства дают возможность точечно определять температуру с расстояния около 10 метров.

Коэффициент тепловой эмиссии (EMS) – данный параметр позволяет увеличить точность измерения температуры. Данный коэффициент дает возможность настроить прибор на измерение температуры определенного предмета.

Поверхности из различных материалов по-разному рассеивают тепловое инфракрасное излучение. Благодаря коэффициенту тепловой эмиссии пирометр ведет измерение температуры с поправкой.

Коэффициент тепловой эмиссии может иметь значение в диапазоне от 0,01 до 1,00. При измерении температуры человеческого тела обычно используется коэффициент тепловой эмиссии 0,98. Этот же коэффициент можно использовать для замера температуры поверхностей из древесины, пластмассы, резины.

EMS можно уточнить по специальной таблице. Если в пирометре данный коэффициент регулируется, то к прибору должна прилагаться и документация с подробной расшифровкой используемых коэффициентов тепловой эмиссии.

Пирометры бюджетного класса обычно не позволяют регулировать значение коэффициента EMS. В данном случае пользователю необходимо уточнить, какой коэффициент тепловой эмиссии используется в роли стандартного (постоянного). Таким прибором получится точно измерять температуру лишь тех предметов, которые изготовлены из материалов со «стандартным» коэффициентом.

В пирометрах профессионального класса значение коэффициента тепловой эмиссии можно настраивать в достаточно широких пределах. Многие пирометры вместо цифрового значения EMS используют название материала (бетон, кирпич, сталь, стекло и пр.). Но есть и такие приборы, где значение коэффициента тепловой эмиссии нужно настраивать вручную, до сотых (0,01).

Время отклика – данный параметр определяет время замера температуры. Среднестатистический пирометр измеряет температуру на протяжении 1 (с).

Время отклика имеет значение в тех случаях, когда требуется измерять температуру либо подвижных предметов, либо поверхностей с высокой динамикой нагрева/охлаждения.
Для бытовых нужно пирометра с временем отклика 1 (с) будет вполне достаточно. Но если речь идет о применении измерительного прибора на производстве или в лабораторных условиях, то нужен более «быстрый» пирометр.

Время отклика у профессиональных пирометров может колебаться в пределах 0,5-0,25 (с).

Тип прицела – подавляющее большинство пирометров оснащаются лазерным целеуказателем.

В простых пирометрах бюджетного класса прицел позволяет визуально контролировать лишь направление замера. Измерительные приборы профессионального класса оснащаются более функциональным прицелом.

Лазерный целеуказатель продвинутого пирометра позволяет визуально контролировать как направление замер, так и площадь контактного пятна сенсора.

Существуют следующие разновидности прицела:

  1. Одинарная точка с фиксированным сечением
  2. Одинарная точка с изменяемым сечением
  3. Две точки (пересечение лучей)
  4. Множество точек (контур окружности)

Самые простые пирометры имеют целеуказатель в виде точки фиксированного размера. Таким прицелом удобно контролировать направление замера и приблизительную область взаимодействия с сенсором. Этот тип приборов используется для замера с близкого расстояния, до 1 метра.

Остальные разновидности прицелов позволяют контролировать как направление замера, так и область контакта, с которой взаимодействует ИК-датчик. Визуальный контроль размера контактного пятна сенсора важен при дистанционном измерении температуры с большого расстояния.

Средняя стоимость некоторых моделей на российском рынке

Рассмотрим несколько моделей с некоторыми техническими характеристиками и ценами, по состоянию на январь 2020 года:

Марка и модельДиапазон температур (от/до), °СДополнительные функцииПитание (тип батареи)Стоимость, руб.
RST 01077-30/+70Сохранение значенийААА800
Wendox W4580-50/+70Часы, сохранение значенийАА1 400
Rexant 70-0501-50/+120AG13300
Uniel UTV-41-40/+60Часы, будильник, сохранение значенийААА1 800
Atomic W239230-50/+70Сохранение значенийААА1 100


Такое устройство выдает проекцию на стену. Чем дальше, тем крупнее цифры на поверхности https://www.youtube.com/watch?v=pxgwQkL73fQ

Традиционные градусники: ртутные и спиртовые

Цена: 100-200 рублей

Сердце такого жидкостного градусника – тонкая стеклянная трубка, запаянная с двух сторон. На одном конце трубки создано утолщение, заполненное ртутью или подкрашенным спиртом. Реже используют пентан, толуол, сероуглерод, ацетон, галлий.

Воздуха внутри трубки нет. Его откачали, чтобы создать вакуум. Так жидкости проще расширяться при изменении температуры, и показания в результате точнее.

Между трубкой и резервуаром есть узкое место. Такая конструкция не дает ртути или спирту двигаться обратно после того, как вы измерили температуру. Жидкость, конечно, вернется на место, но не сразу.

Если разобьется спиртовой градусник, достаточно просто аккуратно смести осколки. С ртутными градусниками сложнее.

Нужно собрать шарики ртути, накатывая их на фольгу или на бумагу. Другой вариант – собрать капли шприцем без иглы в банку с водой либо с раствором марганцовки, плотно закрыть её и отнести в пункт утилизации (обычно они есть в крупных поликлиниках).

Это самые точные градусники, которые вы можете купить сегодня. Ни один другой вариант, увы, не превзошёл эти два типа градусников.

К слову, с 2020 года ртутные градусники планировали запретить. Но пока в аптеках их ещё можно встретить.

Плюсы:

низкая цена
продаются в любой аптеке
просто измерять температуру у взрослых

Минусы:

на измерение уходит много времени
хрупкие
ртутные термометры опасно разбивать

Правила использования прибора

Электронные термометры с выносными датчиками всегда поставляются вместе с инструкцией по их применению. Обычно правила работы с ними едины, и вкратце их можно сформулировать так:

  1. Перед первым включением нужно тщательно осмотреть устройство на предмет возможных повреждений или неисправностей.
  2. Основное требование – работать с прибором нужно в тех условиях, которые были оговорены (по температуре и влажности).
  • Прибор не стоит хранить на улице либо на открытых солнечных лучах – это скажется на его состоянии.
  • Измерение в вентилируемых помещениях также не стоит производить, если инструкция не предусматривает такую возможность.
  • Во время длительного простоя батарейки из гнезда лучше вынимать во избежание их разрядки и протекания.

По обслуживанию прибора также есть несколько простых правил:

  • Пыль с поверхности термометра удаляется с помощью продувания, а затем протирается с помощью чуть влажной тряпки.
  • Переключатель всегда находится в выключенном виде, если термометр не эксплуатируется.
  • По ремонту прибора всегда нужно обращаться только к профессионалу.

Алгоритм измерения температуры следующий:

  1. Прибор включается с помощью переключателя.
  2. Датчик вынимается из защитного колпачка.
  3. Наконечник датчика погружается в измеряемую среду (воздух, жидкость. твердое тело), причем глубина должна быть не менее 1,5-2 см.
  4. Через некоторое время на экране появляется температура (обычно окончание измерения сопровождается соответствующим звуковым сигналом).
  5. Далее показатель может быть зафиксирован в памяти устройства, для чего выбирается соответствующая опция (по инструкции).

Как пользоваться термометром с выносным датчиком

Пользоваться измерителем температуры с выносным датчиком довольно просто. Сквозь просверленное в раме из дерева отверстие провод с датчиком выводится за окно, а прибор с дисплеем крепится на стену, либо ставится на тумбу (полку). Если окна пластиковые, провод можно провести при открытой раме и прижать уплотнительной резинкой.

При использовании беспроводных термометров с внешним датчиком наружной температуры все еще проще. Устройство устанавливается в любой точке квартиры или дома. Есть лишь одно ограничение – между датчиком и устройством должно быть не более 60 м.

Беспроводные устройства очень удобны. Датчик можно разместить даже в холодильнике

Простой электронный

Для того, чтобы сделать электронный градусник, требуется немного более сложная конструкция. Индикатором температуры в нем служит амперметр чувствительностью в 50 мкА, а датчиком выступает терморезистор типа СТЗ-19 с унарным номиналом сопротивления в 10 кОм. У последнего есть много аналогов различных производителей, на тот случай, если не удастся найти оригинал указанной маркировки.

Итак, чтобы создать электронный термометр, потребуются:

Обозначение на схемеНаименованиеАналоги
VT1, VT2Транзисторы KT315AКТ3102 (А, Б, В, Г)
S1Тумблер включения
R1Резистор 68 Ом
R2Переменный резистор 680 Ом
R3Переменный резистор 22 кОм
R4, R5Резисторы 6.2 кОм
R6*-//- 9.1 кОм
R7*-//- 910 Ом
R8Терморезистор СТЗ-19 10 кОм
GB1Две пальчиковые батарейки 1.5 В
S2Двухпозиционный переключатель режима работы калибровка/измерение
PA1Любой микроамперметр с предельным положением стрелки в 50 мкА. Желательно наибольшей длины шкалы, для последующего удобства разметки.

Схема

Единственное замечание к конструкции — терморезистор R8 нужно вынести отдельно на двух проводах от остальных элементов, чтобы излучаемое ими тепло в процессе работы не влияло на итоговые показания. В остальном схема электронного термометра отображена на картинке:

Наладка

Прежде чем производить градуировку шкалы микроамперметра под показания температуры, требуется подобрать суммарное сопротивление R6 и R7 равное значению, которое выдает R8 при эталонной температуре, планируемой, как самой низкой в измерениях настоящим градусником. Использоваться цепь R6-R7 будет только при калибровке. Впоследствии ее можно безболезненно демонтировать.

Подобрав параметры элементов согласно рекомендации, поворотом R2, при работе аппарата в режиме «калибровка», устанавливаем стрелку PA1 в нулевую позицию. Подстройка R3 должна находится на средине.

Переключив самодельный термометр на «измерение» производим пробу терморезистором нагрева воздуха или жидкости с известной температурой. Отмечаем ее на шкале микроамперметра. Аналогичным образом поступаем с остальными показаниями эталонного градусника.

По окончании настройки устройства, резисторы R4, R6 и R7, вместе с переключателем S2 можно убрать, соединив минусовой контакт амперметра напрямую с точкой связи R5 и R8.

Точность и пределы

Электронно-аналоговый датчик, несмотря на простоту конструкции, весьма точен — до 0.1 градусов Цельсия. Пределы зависят только от минимальной температуры с которой производились установки нуля шкалы, и максимума нагрева до выхода терморезистора из строя. Для СТЗ-19 предел «выживания» находится чуть свыше 110 ºC.

Лучшие инфракрасные градусники

Xiaomi iHealth Meter Thermometer

Этот градусник получил самые лучшие отзывы по причине своей точности и универсальности функций. Он дает возможность измерить не только температуру тела, но и проверить, насколько тепло дома. С его помощью можно замерить и насколько горячая жидкость — например, вода для купания младенца. Есть и датчик расстояния. Он не даёт приблизить прибор больше, чем на положенные 3 см к поверхности.

Скорость работы прибора почти мгновенна и составляет всего 1 секунду. При этом заявленное искажение минимально — 0,1 градуса. Экран подсвечивается, что дает возможность применять градусник в темноте. Есть защитная функция автоматического отключения.

К преимуществам модели владельцы относят:

  • минимум погрешности;
  • рекордно быстрые измерения;
  • наличие датчика расстояния;
  • тихий сигнал завершения замера — вибрация;
  • подсветку дисплея;
  • многофункциональность.

Таким образом, Xiaomi iHealth Meter по праву занимает высокую позицию в рейтинге инфракрасных термометров.

Medisana TM 750

С помощью этого устройства можно измерить температуру на ухе или лбу пациента. Медицинский прибор компактен — его вес составляет всего 65 г. На экране отображаются температура, её текущее повышение, а также время и дата в момент измерения.

Преимущества:

  • подсветка дисплея — позволяет применять даже в темном помещении;
  • возможность переключить шкалу — Цельсия или Фаренгейта;
  • большой объем памяти — до 30 ячеек;
  • имеется режим замера уровня тепла предметов;
  • быстрота — достаточно пары секунд;
  • сменные батарейки.

Среди недостатков владельцы устройства отмечают:

  • относительно большую погрешность — 0,2-0,3 градуса Цельсия в зависимости от режима применения;
  • отсутствие бесконтактного режима;
  • необходимость точно следовать инструкции по применению.

Sensitec NF-3101

Термометр выполнен в традиционной для инфракрасных измерителей форме «пистолета». Благодаря бесконтактному методу, его можно использовать и для взрослых, и для грудничков. Предусмотрено также измерение на лбу пациента. Имеется отдельный режим для поверхностей предметов. Импульсный датчик высокоточен. Его погрешность минимальна — всего 0,1 градуса Цельсия.

Плюсы прибора:

  • можно измерять температуру воды и предметов;
  • замеры производятся быстро — в течение 1-2 секунд;
  • искажение совпадает с заявленным;
  • память на 32 ячейки;
  • имеется подсветка экрана;
  • батарейки меняются (используется элемент питания АА).

Минусы термометра:

  • необходимость периодически калибровать устройство;
  • нет опции измерения теплоты воздуха;
  • возможно искажение данных при замерах на влажной поверхности;
  • громкий звуковой сигнал.

Таким образом, термометр представляет собой многофункциональный измеритель. Возможно его комфортное использование в качестве детского градусника.

ENDEVER TEMP-03

Этот инфракрасный измеритель также сделан в форме «пистолета». Он предназначен для замеров температуры в двух режимах — на теле пациента и на различных поверхностях. Искажение в зависимости от режима составляет 0,1-0,2 градуса. Последние показания остаются в памяти устройства — ёмкость составляет 32 ячейки. Поэтому при использовании термометра нет нужды вести график температуры и записывать данные.

Плюсы модели:

  • точность;
  • цветовая индикация повышения температуры;
  • почти мгновенный результат;
  • бесконтактное измерение;
  • возможность измерять температуру предметов, воды и воздуха;
  • автоотключение после 10 минут простоя.

Имеются также недочеты:

  • отсутствие подсветки;
  • необходимость калибровки;
  • относительно небольшой диапазон температур — до 60 градусов Цельсия для предметов.

B.Well WF-1000

Инфракрасный градусник от швейцарской компании B.Well представляет собой многофункциональное устройство. С его помощью можно мерить температуру на лбу, виске и ушной раковине пациента. Также предусмотрена возможность замеров температуры жидкостей, воздуха и предметов. Время измерения — 1-2 секунды.

Медицинский прибор отличается небольшими габаритами — 50 г. Элемент питания можно менять, что существенно увеличивает срок службы градусника.

Положительные моменты:

  • универсальность;
  • высокая скорость замера;
  • автовыключение;
  • наличие памяти (32 ячейки);
  • сигнал о некорректном измерении или ошибке;
  • минимальная погрешность.

К минусам градусника пользователи относят:

  • отсутствие подсветки;
  • небольшое искажение данных на влажной или загрязненной поверхности;
  • не предусмотрен бесконтактный метод.

Рабочие элементы электронных термометров

В случае использования резисторов используется эффект изменения сопротивления при изменении температуры. Для конкретного резистора известна кривая зависимости, которая используется для определения фактической температуры. Для одних материалов это может быть практически линейная зависимость, для других применяется поправка. Всем этим занимается встроенный микрочип.

Второй вариант – использование термопары. Такие термометры в своей работе основываются на эффект возникновения ЭДС в цепи, сложенной из разных металлов, если имеет место перепад температур.

Электронный термометр основан на цифровых компонентах, что позволяет выпускать очень функциональные модели. Помимо поточного измерения температуры такие модели способны запоминать пиковые показания, что дает возможность узнать, например, ночную температуру.

В последнее время стали выпускаться действительно технологичные модели. В них датчик может крепиться снаружи, а ЖК-дисплей остается в здании. Таким образом, можно получать данные от датчика, который находится на большом расстоянии, при этом показания будут намного точнее. Если же при этом в устройстве есть также и встроенный датчик, то можно наблюдать одновременно и наружную, и внутреннюю температуру.

Тепловые камеры для смартфонов

Цена: 500-5 тыс. рублей

Инфракрасные датчики под разъемы microUSB, Lightning и 3,5 мм предлагаются и на Aliexpress, и в магазинах гаджетов и аксессуаров. По сути, это инфракрасные градусники, которые измеряют тепловое излучение на коже и передают данные на смартфон.

Как правило, цена и точность таких аксессуаров тесно связаны. Перед покупкой поищите отзывы и обзоры конкретной модели

Мы уже делали обзоры на некоторые из них.

Плюсы:

измерение температуры занимает 1-2 секунды
бесконтактные
компактные, удобно брать с собой
универсальные и недорогие
не нужно менять батареи

Минусы:

невысокая точность
нужно каждый раз подключать к смартфону

Критерии выбора

Есть масса критериев, которые помогут при выборе механизма, на них и стоит опираться потребителю.

Вот некоторые нюансы, способствующие приобретению долговечного и безопасного аппарата:

  • Безопасность.
    Если покупателя смущает наличие ртути в устройстве, можно остановить свой выбор на электрических моделях, при использовании таких градусников, вы точно можете быть спокойны за свое здоровье.
  • Многофункциональность
    Для комфорта и экономии места следует выбирать такие установки, которые возможно применить не только для измерения температуры воды, но и воздуха, а также пищи.
  • Быстродействие
    Немаловажным аспектом является и скорость работы механизма, что позволит в считанные минуты узнать нужные данные.
  • Удобство
    Личные предпочтения помогут вам выбрать измеритель, комфортный именно для вас. Сюда входят критерии внешнего вида и размеров. Опять же наличие датчика сигнала, который поможет не ожидать окончания процесса, термометр сообщит вам об этом сам.
  • Эргономичность
    Агрегаты, с таким критерием, не затрачивают много энергии, если это электрический прибор, и сохраняют работу батареек на долгое время, посредством встроенной системы безопасности. При бездействии, он сам отключится.

Несмотря на то, что устройство используется для измерения степени тепла воды, некоторые все же нежелательно подвергать воздействию влаги, например, электрические. Такие измерители, обычно, идут в комплекте с влагостойким датчиком, в то время, как дисплей и основной блок является не погружным.

Усовершенствуя продукт, производители постарались сделать его применение еще более комфортным.

Среди разных моделей можно найти термометры, обладающие дополнительными составляющими:

  1. Яркой подсветкой;
  2. Переключением шкалы с Фаренгейта на Цельсий;
  3. Стойкостью к влаге;
  4. Встроенной памятью, показывающая историю всех замеров.

Эти советы помогут потребителю выбрать не только комфортный и безопасный аппарат, но и предусмотреть варианты использования.

Как пользоваться термометром с выносным датчиком

Пользоваться измерителем температуры с выносным датчиком довольно просто. Сквозь просверленное в раме из дерева отверстие провод с датчиком выводится за окно, а прибор с дисплеем крепится на стену, либо ставится на тумбу (полку). Если окна пластиковые, провод можно провести при открытой раме и прижать уплотнительной резинкой.

При использовании беспроводных термометров с внешним датчиком наружной температуры все еще проще. Устройство устанавливается в любой точке квартиры или дома. Есть лишь одно ограничение – между датчиком и устройством должно быть не более 60 м.

Беспроводные устройства очень удобны. Датчик можно разместить даже в холодильнике

Основные виды термометров

В зависимости от назначения и принципа действия термометры различаются на несколько основных видов, включая:

Жидкостные термометры, работа которых основана на свойстве жидкостей расширяться при нагревании и сжиматься при охлаждении. В качестве рабочих жидкостей используются ртуть (ртутные термометры) или окрашенный спирт (спиртовые термометры), размещенные в тонких стеклянных сосудах с приложенной к ним градуированной вертикальной шкалой. Цена деления — 1 градус. Недостаток жидкостных термометров — хрупкость стеклянных компонентов.
Механические термометры используют эффект деформации (расширения) биметаллической спирали при нагревании. При изгибе спирали вследствие изменения температуры среды, соединенная с ней стрелка указывает значение температуры на циферблате термометра. Основное достоинство этого вида приборов — повышенная точность показаний и механической прочности системы в целом.
Газовый термометр состоит из емкости, заполненной азотом, гелием или водородом, соединительной трубки и измерительного устройства со шкалой. При повышении температуры газ расширяется, что отражается на показаниях прибора. Использование газа существенно увеличивает диапазон измерений до +1000оС, что позволяет использовать газовые термометры для измерений в средах с повышенной температурой.
Электрические термометры удобно применять в качестве температурных датчиков. Устройство приборов основано на принципе увеличения сопротивления проводника при повышении его температуры. В зависимости от материала проводника диапазон измеряемых температур термометра существенно различается. Для термометра с платиновым проводником диапазон составляет -200 … +750оС, с медным — -50 … +180оС.
Оптические (оптоволоконные) термометры содержат основной компонент — натянутое оптоволокно, растягивающееся и сжимающееся при колебаниях температуры. Преломление светового луча, проходящего через оптоволокно, фиксируется датчиком и передается на дисплей термометра.
Термоэлектрические термометры рассчитаны на измерение широкого диапазона температур (-100 … +2500оС) и используют в работе свойство двух спаянных между собой разнородных проводников (термопары) создавать термо-Э.Д.С., которая фиксируется датчиком и передается на дисплей термометра. Температура фиксируется с точностью до 0,01оС.
Инфракрасные бесконтактные термометры (пирометры) — приборы, предназначенные для бесконтактного измерения температуры. Устройство прибора позволяет улавливать тепловое излучение в инфракрасном диапазоне, исходящее от поверхности исследуемого объекта, в течение 1 секунды.

Принятый и сфокусированный оптической системой прибора луч передается на датчик температуры, преобразуется в электрический сигнал, который затем обрабатывается в счетно-измерительном устройстве и отображается на экране пирометра в виде цифрового значения температуры. Используется для измерений в диапазоне температур от -50 до 4000о в промышленности, строительстве и в быту.

Как правильно пользоваться электронным термометром

Чтобы получить достоверные показания, важно использовать электронный цифровой термометр правильно. Для этого достаточно соблюдать ряд простых требований

  1. Термометр должен прилегать к телу как можно плотнее. Лучше купить модель с гибким наконечником, который подстраивается под изгиб подмышечной впадины.
  2. Кожа подмышек должна быть сухой.
  3. При аксиллярном измерении необходимо расположить градусник в самом центре подмышечной впадины. Рука должна быть прижата к телу.
  4. Для получения точных данных желательно подержать прибор еще пару минут после звукового сигнала.
  5. Если результаты вызывают сомнения, лучше перемерить температуру оральным или ректальным методом.
  6. Не следует мерить температуру после принятия ванны, посещения бани или сауны. Кроме того, температура человеческого тела человека различается в зависимости от предшествующей физической активности.
  7. Самым быстрым и точным методом является ректальное измерение. Градусник показывает результат в течение минуты.
  8. Регулярно производите замену батареек. Батареи, вышедшие из строя, могут выдать неверный результат.
  9. Протирайте антисептиком прибор после каждого применения.
  10. Храните прибор в специальном футляре (обычно он имеется в комплекте).

Как измерить температуру в ухе? Чтобы узнать данные с помощью этого метода, используйте только инфракрасный термометр. Если вы вернулись с улицы, подождите 15-20 минут и лишь затем приступайте к измерениям. Оттяните ушную раковину чуть в сторону и вставьте термодатчик градусника в ухо. Для вывода результата на дисплей понадобится около 30 секунд.

Выбор места для уличного градусника

Наружная температура окружающей среды, измеренная непосредственно за окном в многоквартирном или частном доме с теневой стороны, не соответствует реальным показателям из-за теплового излучения здания. Погрешность может достигать нескольких градусов в ночное время и доходить до 5 °С — 10 °С в ясную погоду зимой. Обычно здание сглаживает температуру утром, вечером и ночью, повышая ее до 5 °С (неточность дневных показаний минимальна) и термометры показывают таким образом значение не на улице, а непосредственно около здания с 40% зависимостью от его излучения.

Еще одним фактором, влияющим на показания оконных термометров, является тепловое излучение через остекление. Если установлен стеклопакет, его роль на показания сопоставима с излучением дома, при установке термометра на одинарное листовое стекло показания прибора будут существенно выше из-за его нагрева.

Понятно, что конструктивная погрешность различных видов термометров в этом случае не играет важной роли и если неправильно подобрано место их расположения, неточность показаний вырастет еще больше. Поэтому при размещении различного вида измерителей температуры и их датчиков соблюдают следующие правила:

  • Термометр должен располагаться на теневой стороне дома, или, в крайнем случае, находиться там большее время суток.
  • Перед установкой градусника рекомендуется свериться с компасом или определить положение дома по карте с помощью компьютерной программы 2ГИС — это позволит выявить направление окон, на которые планируется установить датчик или оконный термометр.


Пример технических характеристик электронного термометра

  • Наиболее точные показания будут у приборов, датчики которых размещены с северной стороны. Если монтаж на северные окна невозможен технически, то: на востоке термометр будет завышать температуру с утра, на западе — вечером, с южной стороны — весь день. Подобное явление связано с солнечной активностью и не зависит от присутствия солнца на небосклоне или пасмурной погоды.
  • Также уличный термометр для пластиковых окон рекомендуется прикрывать светоотражающим экраном для защиты от прямого и рассеянного солнечного света.
  • По возможности следует выдерживать наибольшее расстояние от стены дома до термометра, к примеру, если он приклеивается к стеклу, лучше отнести его подальше от бокового откоса и расположить по центру оконного блока.

Исходя из вышеизложенного и с учетом процедуры измерений температуры метеорологическими службами, наибольшую точность показаний можно получить прибором с выносным датчиком, который должен размещаться:

  • вне дома на высоте 2 м от поверхности земли;
  • в небольшом деревянном или пластиковом ящике размерами 400х400х400 мм с белыми светоотражающими стенками и водо- солнцезащитным козырьком;
  • В радиусе 50 м от датчика не должно быть больших скоплений или площадок из бетона, камня, щебня, металла, высоких строений, групп деревьев.


Градусники на липучках

ТЕРМОМЕТРЫ В ПРОЗРАЧНЫХ КОРПУСАХ.

Watch this video on YouTube

Правила выбора и установки

При покупке следует определить, какой термометр нужен, где и как он будет устанавливаться.

Самые важные точки установки:

  1. Поверхность браги. Именно от температуры поверхности зависит интенсивность испарения спиртовых паров. Градусник можно установить стационарно, чуть ниже от предполагаемого уровня браги, или на подвижном «поплавке» внутри куба. Подвижное крепление возможно только при применении термопары электронного датчика.
  2. Узел отбора. В ректификационных колоннах температура выходящих паров и флегмы — самый важный параметр. Лучше всего температуру измерять чуть выше отверстия отбора. Отлично подойдет биметаллический или цифровой термометр с датчиком-штырьком.
  3. Змеевик охлаждения. Для контроля конденсации спиртовых паров в охладитель можно установить термометр. Его показания особенно важны, если не применяется проточная вода. Охлаждение в случае змеевика и емкости с водой со временем ухудшается, так как теплоноситель нагревается.

Посмотрите видео, в котором показана правильная установка термометра в самогонный аппарат:

Правильная установка не допустит утечки пара из системы, сохранит герметичность.

В зависимости от вида градусника можно снимать температуру прямым или косвенным способом.

Прямой способ состоит в установке датчика термометра внутрь трубы или куба. В этом случае возникает проблема герметизации. Решается она при помощи резиновых прокладок, пробок, герметика или штуцеров. Прибор в этом случае является частью системы, и заменить его более проблематично.

Косвенный способ состоит в том, что датчик погружен в металлическую колбу, заполненную маслом или иной проводящей тепло жидкостью. Колба впаяна в корпус аппарата в нужном месте. Минус этого способа — определенная температурная инертность, несомненное достоинство — легкая возможность замены термометра.

Виды уличных термометров бытового назначения

  • механический;
  • спиртовой;
  • электронный.

Спиртовой – это довольно знакомый большинству людей, тот самый, традиционный градусник. Он интуитивно понятен, имеет шкалу положительных и отрицательных температур. Может быть с обозначениями градусов Цельсия, либо градусов Фаренгейта. Его преимущества в дешевизне, простоте реализации, безотказности в работе. К тому же такой термометр не требует каких-то источников питания, жидкость в колбе сама расширяется или сужается под действием температуры.

Механический термометр не использует в своей конструкции какую-либо жидкость, а основан на металлической спирали, либо биметаллической ленте. Эти элементы меняют свою форму в зависимости от температуры, и соединены со стрелкой. Соответственно, стрелка, подобно механическим часам, указывает на круглой шкале текущую температуру, так как зависимость формы спирали или ленты от температуры заранее известны.

Термометр уличный электронный основан на измерении параметров цепи, которые могут меняться в зависимости от температуры. Такой прибор имеет свои преимущества, в последнее время он стал поистине популярным. Рабочим элементом в таких моделях может выступать термистор, резистор на основе металлической проволоки либо термопара.

Советы по эксплуатации

Где бы ни использовался основной блок, его следует защищать от прямого воздействия климатического оборудования и регуляторов влажности. Это же касается и датчиков, а на улице их рекомендуется помещать в небольшие самодельные корпуса. В случае эксплуатации проводного устройства линию кабеля следует укладывать в удалении от электромагнитной аппаратуры, так как ее помехи тоже могут отразиться на корректности передаваемого сигнала. Но даже в оптимальных условиях применения цифровой термометр с выносным датчиком температуры со временем начинает отклоняться от первоначальной точности. Поэтому примерно раз в год необходимо выполнять техническое обслуживание с поверкой. Передовые электронные модели имеют функцию самодиагностики, которая позволит без лишних манипуляций произвести калибровку прибора.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
