Как производится монтаж дренажных труб: пошаговая инструкция
Современные дренажные трубы имеют легкий вес, доступность и простоту монтажа, для их прокладки нет необходимости использования тяжелой техники, а также нанимать сверх квалифицированных специалистов, достаточно соблюдать поэтапность работ и наши рекомендации, а монтаж дренажных труб осуществляют в следующей последовательности:
Подготовка траншеи
- В открытую траншею насыпают дренажный (фильтрующий) слой из мелкого щебня фракции (размер зерен) 10-20 мм высотой не менее 15 см.
- Дренажный слой планируют с постоянным уклоном, минимум 10-15 мм на 2 м длины. Для контроля можно использовать водяной уровень и шнур или уровень, закрепленный на двухметровой рейке, на одном конце которого закрепляют бобышку, фиксирующую размер уклона. При этом проектный уклон будет достигнут при положении пузырька в центре уровня.
Укладка труб
Укладка монтаж дренажных труб начинается от верхней отметки к низовому колодцу (водоему).
Трубопровод собирается из отдельных дрен (дырчатых труб) и фасонных деталей (переходников, отводов, тройников, заглушек) и укладывается на спланированный дренажный слой.
В случае применения керамических и бетонных труб зазоры в их стыках (5-15 мм) следует использовать в качестве водоприемных отверстий, защищая их от заливания дерном, уложенным травой вниз, мхом или другими волокнистыми материалами.
Соединение асбестоцементных труб должно осуществляться на муфтах с уплотнительными кольцами.
Готовый трубопровод обсыпают дренажным (фильтрующим) слоем из щебня фракции 10-20 мм, высотой не менее 20 см над верхом трубы, не нарушая соединений и не изменяя созданного уклона.
По верху дренажного слоя можно укладывать слой заготовленного дерна травой вниз. Траншея засыпается водопроницаемым грунтом, таким как песок. до поверхности земли, а сверху укладывается плодородный слой земли.
Монтаж дренажных труб:
- дренажный (фильтрующий слой) из щебня фракции 10 — 20 мм, толщиной 20 мм,
- дренажная труба,
- водопроницаемый грунт (песок) — 90 — 100 мм,
- плодородный слой земли (дерн) — 10 — 15 см.
Появление на рынке новых изделий для устройства дренажа, таких, как гофрированные перфорированные трубы из поливинилхлорида (ПВХ) с фильтрами для различных типов грунтов, значительно упростило производство работ. Подобные трубы с ребрами жесткости позволяют легко производить монтаж дренажных труб, они равномерно распределять нагрузки по всей трубе, что делает практически неограниченным срок их службы.
Дренажные трубы из ПВХ укладываются на глубину не выше уровня промерзания, сообразуясь с глубиной существующего фундамента, монтаж дренажных труб выполняют в указанной выше последовательности. Для предохранения дренажной системы от заиления применяют фильтры. Труба с фильтром из геоткани предназначена для песчаных и супесчаных грунтов. Трубу с фильтром из кокосового волокна укладывают в торфяниках, глинах и суглинках.
Помимо указанных материалов, в качестве дренажа могут быть использованы свежесрубленный хворост без листьев и связанные из него пучки фашины, жерди толщиной 6-10 см, камни лещадной (плоской) формы, булыжники, кирпич.
Дренаж вдоль забора можно устраивать отдельными участками. Канаву длиной 2,5—3 м, шириной 0,5 м выкапывают на глубину 1-1,5 м и постепенно заполняют хозяйственными, плохо утилизируемыми отходами (бой стекла, консервные банки, строительный мусор, камни и др.). После послойного уплотнения заполненную до нижнего уровня плодородного, слоя канаву засыпают. Затем откапывают в стык другую канаву. И так, в течение ряда лет, создается дренажная система.
Как производится монтаж дренажных труб: пошаговая инструкция
Чтобы правильно осуществить монтаж дренажных труб, необходимо правильно следовать определенной инструкции и последовательности. данном материале описано как произвести монтаж дренажных труб самостоятельно.
Схемы устройства дренажных систем
Точечный дренаж не нуждается в составление проекта и легко формируется самостоятельно, без привлечения специалистов. Как правило, простая схема состоит из воронки, водоприемника и отводов, которые в зависимости от расположения «точки», подсоединяются к ливневой канализации или закрытой дренажной системе.
Чтобы соорудить точечный дренаж, необходимо произвести следующие действия:
- выкопать ямку размером больше, чем водоприемник;
- забетонировать дно слоем не менее 10 см;
- расположить в подготовленной яме водоприемник;
- подсоединить его к системе водоотведения;
- пространство между наружными стенками водоприемника и откосами ямы забетонировать;
- сверху водоприемника установить решетку.
Обратите внимание! Плоскость решетки должна быть ниже поверхности грунта не менее, чем на 5 см. Линейный дренаж поверхностного типа считается самым распространенным способом отвода воды. По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см
Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения
По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см. Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения
Линейный дренаж поверхностного типа считается самым распространенным способом отвода воды. По предварительно размеченным линиям роют траншеи шириной 50 см и глубиной 60-70 см. Стены не делают строго вертикальными – уклон составляет 30 градусов. Откосы укрепляют бетонными плитами, гравием, металлической сеткой или искусственными материалами. Для декорирования ландшафта стенки траншеи выстилают геотекстилем с перспективой озеленения.
Линейный дренаж глубинного типа состоит из системы труб с перфорацией, которые сходятся к основной магистрали, имеющей выход к водоприемнику. А уже из него вода выводится в глубокое место или выкачивается. Конструкцию располагают примерно на глубине 1- 2 метра, точное расположение определяют по уровню залегания подземных вод.
Процесс установки закрытого дренажа сводится к следующим действиям:
- роют траншею;
- насыпают на дно слой песка;
- прокладывают трубы, завернутые в геотекстиль;
- устанавливают дренажные колодцы;
- засыпают щебенкой;
- снятый дерн укладывают на место и утрамбовывают.
Классическими способами расположения труб считаются прокладки параллельными прямыми, «елочкой», «змейкой» или трапецией. При выстраивании схемы вычисляют наиболее высокую и самую низкую точки на местности. Чтобы вода не застаивалась, необходимо создать для конструкции из труб и колодцев уклон, поэтому систему направляют от максимальной высоты к низине.
Пристенный дренаж фундамента здания:
(применяется при наличии цокольного этажа или подвала)
| Наименование услуги | Ед.изм. | Цена, руб. |
| Составление сметы (стоимость работ и стоимость материалов) | — | |
| Выезд специалиста для проведения замеров оплачивается по договоренности, в зависимости от удаления объекта от МКАД | — | — |
| Устройство пристенного дренажа фундамента здания — ГЛУБИНА до 1 м | м.п. | от 2250 |
| Устройство пристенного дренажа фундамента здания — ГЛУБИНА до 2 м | м.п. | от 3400 |
| Устройство пристенного дренажа фундамента здания — ГЛУБИНА 2 до 4 м | м.п. | от 3800 |
| Устройство поворотно-ревизионных колодцев (в зависимости от диаметра) | м.п. | от 2250 |
| Устройство конечного водосборного колодца (в зависимости от диаметра) | м.п. | от 3250 |
| Монтаж дренажного насоса | — | от 7500 |
Гидроизоляционные работы и утепление фундамента
Выход существующей канализационной трубы и подводка электрокабеля и воды при монтаже дренажной системы, гидроизоляции и утепления фундамента
Монтаж колодца, мембраны DELTA-NB и укладка геотекстиля как разделяющего слоя между щебнем и песком
На углах дома дренажные колодцы
Как сделать дренаж вокруг дома своими руками
Поэтапная инструкция по устройству дренажа закрытого типа
Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:
- проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
- располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.
Устройство дренажа закрытого типа (сплошной, пристенный)
Схема дренажа вокруг дома представлена на фото
Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.
Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.
Рытье траншеи для дренажа участка загородного дома
Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.
Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.
Укладка геотекстиля на дно траншеи под дренаж
Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.
Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.
Засыпать низ (дно) траншеи гравием.
Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net
Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.
Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.
Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.
Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.
Вывод труб в смотровые колодцы
По функциональному назначению дренажные колодцы делят на два вида:
- накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
- поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.
- Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
- Засыпать дренажные трубы щебнем на высоту 300мм.
- Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
- Засыпать песок, землю и/или уложить дерн.
Поглощающий колодец и обмотка дренажной трубы геотексителем
Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.
Готовая дренажная система в разрезе представлена на фото
Схема дренажной системы в разрезе
Заключение
Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.
Как сделать дренажную канаву вдоль забора
Для отвода воды от участка необходим дренаж. Его нужно сделать правильно. Расстояние от забора до канавы должно быть оптимальным. Для дренажа следует продумать устройство канавы и приготовить все необходимое. Дренажная канава должна предотвратить эрозию почвы на участке вследствие ее переувлажнения. При уклоне участка лишняя вода стекает с него вместе с плодородным слоем почвы.
Пример устройства дренажной канавы вдоль забора
Как устроена дренажная канава
Главная задача, которую выполняет дренаж, это отвод от земельного участка воды после атмосферных осадков. Основные типы дренажа:
- открытый,
- из засыпанных в землю перфорированных труб,
- полностью засыпной.
Открытый тип – это канава с определенным уклоном и укрепленными стенками. Другой способ изготовления: трубу с перфорацией засыпают гравием или щебнем и оборачивают слоем геотекстиля. Все это укладывается в канаву и засыпается грунтом. При засыпном типе дренажной канавы роется сама канава, которая затем заполняется гравием крупного размера, различными насыпками для фильтрации воды и сверху засыпается грунтом.
Схема устройства дренажной канавы
- небольшие земельные работы,
- минимум материалов для создания канавы,
- различные способы укрепления стенок,
- профилактика сооружения не требует много сил и времени.
Какое оставлять расстояние от забора до канавы
Система отвода излишней воды и ее устройство регламентируется СНИП 2.05.07-85 и СП 104-34-96. В этих документах оговорены все элементы дренажной системы. Например: на ровной местности дно канавы должно иметь наклон 3-5‰ (промилле). Это составляет уклон в 5 см на 10 м длины канавы. От забора достаточно оставить расстояние в 30-50 см.
Стенки сооружения необходимо хорошо уплотнить, тогда вода не подмоет забор. Как можно их усилить? Не стоит применять для этой цели бетон. Влага должна проходить сквозь дно и стенки. Основные используемые способы:
- посадка насаждений вдоль забора с развитой корневой системой,
- укладка геоматов в несколько слоев ,
- использование биоматов.
Канава роется вдвое шире необходимого. На дне ее размещается песчаная или гравийная подушка. Склоны уплотняются чаще всего вручную, иногда с использованием механизмов. Они покрываются геотканью или другим материалом. Далее насыпается слой обычной почвы из той же канавы и трамбуется.
Для нормальной работы системы нужно выполнить еще несколько правил:
- глубина должна превышать глубину фундамента под забор и фундамент соседних строений на 30-50 см,
- наклон дна направляется в сторону нижней границы земельного участка.
Выкопать канаву довольно просто даже вручную. Гораздо сложнее справиться с большим объемом вынутой земли. Ее можно использовать для присыпки уклонов стенок. Самую большую часть многие владельцы земли высыпают на участок по его периметру. Для копки можно привлечь небольшой экскаватор.
Укрепление и сооружение канавы
Соорудить дренажную канаву вокруг своего участка может каждый хозяин. Это делается чаще вручную, реже применяется техника в виде экскаватора или другого механизма. От опорных столбов забора достаточно отступить около 50 см.
При уплотнении вертикальных стенок этого расстояния вполне достаточно, чтобы не подмыло забор.
Оставшееся количество грунта можно использовать с пользой, если рассыпать его по периметру земельного участка. От такой процедуры он станет только выше. Для укрепления канавы на ее дно и стенки укладывают геоматериал в виде пленки или матов.
Как сделать дренажную канаву вдоль забора
Как сделать дренажную канаву вдоль забора своими руками. Какое должно быть между ними расстояние.
Параметры выбора дренажных труб
Для осушения территорий применяют дрены из различных материалов:
- керамики;
- металла;
- асбестоцемента;
- бетона;
- хризотилцемента;
- полимеров – полиэтилена, полипропилена, ПВХ.
Наибольшей популярностью в частном строительстве пользуются пластиковые изделия. Они прочные, легкие, не подвержены коррозии. Установку дренажных труб можно выполнить самостоятельно. При правильной эксплуатации профили служат до 50 лет.
Разнообразные виды труб для осушения
При выборе труб основными являются критерии:
- класс кольцевой жесткости – чем он выше, тем глубже можно уложить изделие;
- объем отводимой жидкости – поток должен проходить свободно;
- наличие фильтрующего чехла – если он отсутствует, защиту от заиливания нужно выполнить при монтаже самостоятельно.
Полимерный дренаж выпускают в виде однослойных и двухслойных перфорированных труб. Они различаются по характеристикам и цене. Последние – в 2-2,5 дороже.
Однослойные представляют собой изделия из полиэтилена низкого давления ПНД. Поскольку они не отличаются высокой жесткостью – класс SN4, их укладывают в траншеи глубиной до 2,5 м.
Двухслойные дрены гораздо прочнее. Изготавливаются из 2 слоев полиэтилена – низкого ПНД и высокого давления ПВД. Изделия характеризуются большей жесткостью – SN6. Трубы можно заглублять до 5-6 метров.
Для предотвращения заиливания отверстий используют чехлы из геотекстиля или кокосового волокна. Фильтры пропускают воду, но задерживают мусор, частицы земли или песка.

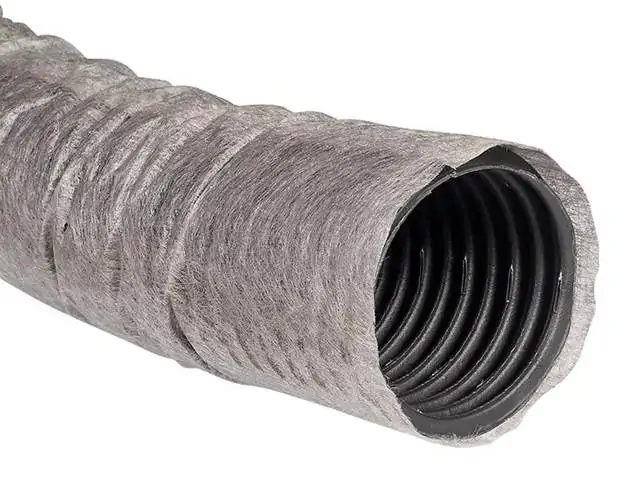

Труба с геотекстилем
Альтернативный вариант устройства дренажа без щебеночной подушки – укладка трубы с фильтрационным слоем из пенополистирола. Изделия можно монтировать в каналы без засыпки нерудными материалами. Их роль выполняют мелкие полимерные шарики.
Гибкие трубы сворачивают в бухты и продают метражом, негнущиеся – выпускают в отрезках. Перфорация на дренах располагается по всей поверхности или на ее части, представляет собой щелевые отверстия для проникновения воды из окружающей почвы. Сплошные неперфорированные изделия используют для отведения собранной воды за пределы участка.
Перфорация по периметру дренажной трубы
Внутренняя поверхность может быть гофрированной или гладкой. В первом случае труба эластичная и легко сворачивается в бухты. При монтаже угловых участков профиль сгибается без применения стыковочных элементов.
Трубы с гладким внутренним слоем не гнутся. Они более твердые – класс изделий SN8 или SN16. Их можно укладывать на глубину от 6 м. Выпускаются отрезками по 6-12 м с раструбами или без них. Дополнительно комплектуются соединительными деталями.
Как делается дренаж для канализации
Думая, как правильно сделать дренаж для канализации, вам следует рассмотреть пошаговую инструкцию, которая сможет прояснить ситуацию и дать представление о последовательности и особенностях проводимых работ.
Дренаж будет обустраиваться следующим образом:
Инструкция по монтажу дренажа
- выкапываем траншею нужной длины и глубины. Рекомендуется соблюдать оптимальную ее глубину 1,2 метра. Если уровень грунтовых вод на участке не высокий, можно сделать траншею глубиной 1,5 метра. Обязательно учитывать уклон – 1-2 см на каждый метр трубы;
- на дно траншеи засыпаем слой песка, тщательно его утрамбовываем, соблюдая уклон. Для такой работы нужно выбирать песок с размером зерна 1,5-1 мм;
- вместо песка можно засыпать слой гравия. Размер фракций должен составлять 20-40 мм;
застилаем траншею геотекстилем, необходимым для предотвращения заиливания трубы. Его края должны выходить наружу траншеи;
- насыпаем на геотекстиль слой промытого щебня. Лучше использовать фракцию до 16 мм. Толщина слоя должна составлять примерно 20 см;
- поверх слоя щебня укладываем дренажную трубу, соблюдая уклон;
- соединяем дренажную трубу с фильтрационным колодцем или герметичной емкостью, куда будут поступать основные массы стоков;
- проверяем все соединения на герметичность;
если утечек нигде нет, поверх засыпаем трубу щебнем, который накрываем свободными краями геотекстиля;
- засыпаем геотекстиль грунтом или песком.
Это достаточно распространенная система дренажа.
Здесь копается траншея нужной ширины, глубина ее будет составлять 1-1,5 метра.
Точно также дно обустраивается песчаной подушкой, только укладывается на нее несколько дренажных труб параллельно друг другу с расстоянием 0,7-1 метра.

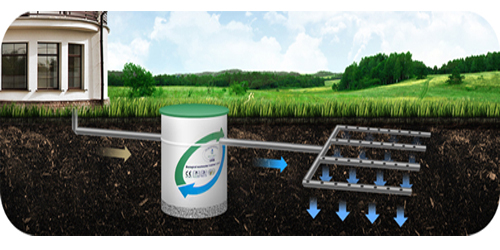

Так выглядит поле фильтрации дренажа
Безусловно, можно обойтись и без геотекстиля, но все же рекомендуется использовать этот материал. Он препятствует заиливанию дренажной трубы, продлевает срок ее службы в среднем на 4-5 лет.
Виды уклона дренажной системы
Важно также знать и то, что уклон канализационной трубы будет полностью зависеть от ее диаметра. Стандартные показатели диаметра – это 110 мм, а уклона – 1-2 см на метр изделия
Стандартные показатели диаметра – это 110 мм, а уклона – 1-2 см на метр изделия.
Если диаметр дренажной трубы для канализации уменьшается, то уклон должен увеличиваться.
Здесь действует закономерность: чем больше диаметр перфорированной трубы, тем больше ее пропускная способность.
Размеры и цена дренажных труб с геотекстилем
Для многих самым интересным вопросом является, сколько стоит дренажная труба в геотекстиле. Цена зависит от нескольких факторов.
В первую очередь – это материал самой трубы. Пластиковые изделия, в особенности, выполненные из ПВХ, стоят несколько дешевле. Полиэтилен и полипропилен – дороже. Среди полимерных конструкций самой внушительной ценой обладают гофрированные многослойные трубы. Керамические и асбестобетонные трубы, несмотря на внушительный список недостатков, стоят дороже всех более совершенных изделий.
Второй фактор, влияющий на цену – это плотность и толщина фильтрующего слоя. Кроме того, диаметр изделия тоже имеет значение, но здесь уже не такие сильные расхождения, ведь наиболее популярны размеры в 100-110 мм.
Точные расценки лучше всего узнавать на сайте производителей. Там же вы можете узнать адреса и телефоны рекомендованных дистрибьюторов, которые могут предложить оригинальную продукцию.
Обслуживание и чистка дренажа на даче
Хоть правильно построенная глубинная или поверхностная дренажная система и не нуждается в частых профилактических мероприятиях, некоторых работ всё же не избежать. Содержимое смотровых колодцев следует периодически проверять, очищая от частиц почвы при помощи насоса для грязной воды и помпы высокого давления. При откачке грязи из дренажного колодца используют длинный шест, которым взбалтывают донные отложения. Полная промывка требуется при сильном заиливании труб, а также через каждые 10–15 лет эксплуатации дренажной системы.
Для чистки дренажных труб лучше всего подходят системы подачи воды под высоким давлением
Чтобы освободить магистраль от наносов песка, трубопровод должен быть доступным с обеих сторон. Промывку осуществляют сильной струёй воды, которую попеременно направляют то с одной, то с другой стороны трубы.
Если же предстоит иметь дело с устойчивыми отложениями грязи и глины, то можно воспользоваться традиционным сантехническим приёмом — прочисткой труб при помощи длинного троса и щётки-ерша из жёсткой щетины. Комбинируя механическое воздействие с промывкой, можно полностью удалить многолетние отложения на дренажных трубах.
В случае заиливания каналов поверхностных систем можно прибегнуть к их очистке при помощи селитры. Для этого дёрн и верхнюю засыпку из траншей вынимают, после чего на слой щебня равномерно рассыпают селитру. Затем «пирог» обильно проливают водой и возвращают на место верхние слои. Подобный метод позволяет продлить работоспособность системы не на один год, вот только использовать его можно лишь в крайнем случае — селитра является источником нитратов, а её избыток негативно влияет на качество почвы.
Видео: как промыть дренажную систему глубинного типа
Качественная дренажная система убережёт фундамент и подвал дачного домика от затопления, прибавит зелёным насаждениям здоровья и сил. Стоимость проведения мелиоративных мероприятий не настолько высока, чтобы от них отказываться, тем более что соорудить дренаж на участке можно своими руками. Всё, что для этого понадобится, легко можно найти в торговой сети, а ускорить работу поможет землеройная техника.
