Дефлектор на дымоход газового котла — требования по монтажу

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

  • лист плотной бумаги для чертежа и макета;
  • маркер для разметки;
  • заклепочник для соединения элементов конструкции;
  • ножницы по металлу для вырезания деталей;
  • дрель;
  • молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

  • диаметр верхней части дефлектора — 1.25d;
  • диаметр наружного кольца — 2d;
  • высота конструкции — 2d+d/2;
  • высота кольца – 1,2d;
  • диаметр колпака — 1,7d;
  • расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, смДиаметр внешнего кожуха, смВысота внешнего кожуха, смДиаметр выходного отверстия диффузора, смДиаметр колпака, смВысота установки внешнего кожуха, см
10020.012.012.517.0…19.05.0
12525.015.015.721.2…23.86.3
16032.019.220.027.2…30.48.0
20.040.024.025.034.0…38.010.0
25.050.030.031.342.5…47.512.5
31.563.037.839.453.6–59.915.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

  1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
  2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
  3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
  4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
  5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
  6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
  7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Что такое дефлектор

Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.

Чтобы усилить тягу путем оптимизации воздушных потоков используют дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.

Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%

Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.

Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.

Конструктивное исполнение дефлектора

Дефлектор предотвращает попадание прямого воздушного потока в дымоход. В стандартном исполнении он состоит из 3 частей:

  1. Верхнего цилиндра (диффузора), расширенного внизу. Его крепят к нижней части с использованием специальных стоек.
  2. Нижнего стакана из металла, керамики или асбоцемента.
  3. Колпака в виде конусообразного зонтика.

Верхняя часть и нижний цилиндр оснащены кольцевыми отбоями, отклоняющими воздушный поток. В некоторых моделях верхний элемент отсутствует. Тогда на трубу устанавливают нижний цилиндр, дальше идет диффузор и колпаки — прямой и обратный. Работает прибор по простому принципу:

  1. Стенки цилиндра, расположенного вверху, принимают на себя ветровой удар и направляют воздушный поток в обход.
  2. За счет скольжения по поверхности отдельных воздушных струй и их подъема кверху, происходит подсос газов, идущих из дымохода.

Тяга усиливается при любом направлении ветра, кроме горизонтального. В последнем случае происходит образование воздушных завихрений внутри устройства, отрезающих пути выхода дыма. Этот существенный недостаток устраняют путем добавления дополнительного элемента — обратного конуса.

Конструктивно дефлектор состоит из диффузора (2) с обрамлением (3), установленного на трубу (1). Эти элементы расположены в обечайке (4). Над диффузором находится зонт (5) с теплоизоляцией (6) и экраном (7)

Обратный конус устанавливают ниже колпака. Задача дефлектора — обеспечение вывода наружу воздушных потоков путем их дробления.

Простой дефлектор на трубу своими руками: расчет и чертежи изделия

Если ваш дымоход укомплектован не полностью, и время от времени вы видите, что есть проблемы с выводом отходов сгорания, то можете попытаться решить данную проблему двумя способами: купить готовый дефлектор, соответствующий параметром вашей дымоходной трубы, или изготовить самодельный прибор.

Только после того, как вы внимательно вымеряете все параметры и составите грамотный чертеж устройства, можно переходить к практическим действиям. К тому же, прежде чем приняться за изготовление дефлектора на дымоход, необходимо подготовить некоторые материалы и инструменты.

Для изготовления дефлектора понадобятся:

  • Полотно нержавеющей стали, размером 0,5-1 м. Если нет нержавеющей, то подойдет и оцинкованная, хотя прослужит меньше.
  • Ножницы по металлу;
  • Заклепочник;
  • Дрель;
  • Плотный картон;
  • Дрель;

Сначала все детали, строго по размерам, чертят на картоне в натуральную величину, а затем вырезают. Бумажные элементы собирают так, как они обязаны быть в готовом изделии. Если все собрано правильно, то все эти же действия можно делать и с листом металла. Для этого бумажные элементы выкладываем на металл и обводим маркером. Затем ножницами вырезаем все детали. В местах среза куски металла нужно подогнуть плоскогубцами и простучать молотком. Диффузор делают из куска металла, свернутого цилиндром. В краях просверливаются отверстия, края скрепляются заклепками, болтами, сваркой на выбор. Аналогично изготавливаем внешний цилиндр. За тем, делаем колпак из свернутого конусом металла. На следующей стадии из листа вырезаем 3-4 полоски, по длине около 20 см, ширина их должна быть примерно 6 см. стороны подгибаем и отбиваем молотком. В колпаке на уровне 5 см от края просверливаем отверстия для болтов. Полоски прикрепим к колпаку и загибаем их в форме буквы П. Скобами зонтик присоединяем к диффузору. На завершающем этапе, полученную конструкцию вставляем во внешний цилиндр.

Популярные виды усилителей тяги

В современном исполнении встречаются дефлекторы разных видов, поэтому можно выбрать модель для дома, выполненного в любом архитектурном стиле. Конструктивно эти устройства отличаются:

  • плоским верхом;
  • двумя скатами;
  • полукруглой крышкой;
  • откидным навершием.

Каждое из них отличается определенными достоинствами: открывающаяся крышка на дефлекторе позволяет осуществлять контроль над процессом отвода продуктов сгорания.

Как декоративный элемент для крыши, выполненной в стиле модерн, отлично подойдет плоский верх, лучшая защита от атмосферных воздействий — двускатная мини-крыша. В качестве материала для их изготовления в основном применяют оцинкованный металл, но иногда его покрывают слоем пластика или эмалируют.

Какой колпак на трубу дымохода купить, учитывая строение трубы

Еще один параметр, на который стоит ориентироваться при выборе колпака – строение дымохода. Идеальным вариантом принято считать трехслойное строение из модульных сэндвич-панелей. В этом случае в защите дымохода от осадков просто нет необходимости. Вся влага, которая попадает внутрь, не оказывает негативного влияния на трубу, а напротив, идет на пользу, очищая трубу и собираясь в конденсатосборнике.

Если речь идет о газовом котле, то здесь нет иных вариантов кроме как сопло. А вот если вы имеете дело с твердотопливной системой, то здесь существует множество вариантов, хотя самым популярным и функционально оправданным принято считать дефлектор-флюгер. Демонстрируют красоту таких дымников на трубу фото, в большом количестве предложенные в интернете.

Множество вопросов возникает, если речь заходит об обустройстве кирпичной трубы. Здесь нет никаких противопоказаний, если вы имеете дело с твердотопливной системой. В этом случае вы можете выбрать любой понравившийся колпак. А вот если используется газовая система, то установка зонта на трубу дымохода в этом случае запрещена.

Но здесь возникает вполне закономерный вопрос: как быть с разрушительной силой влаги, которая в итоге попадает внутрь? Для этого случая предусмотрены специальные конструкции, которые могут полностью перекрывать кирпичное основание трубы.


Дымовая труба из кирпича – надежное и недорогое решение.

Диффузор для вентиляции

Для более эффективной работы вентиляции в помещении приточный воздух должен не идти струей, а равномерно распределятся по всему пространству комнаты. Ведь когда воздух идет одним потоком – создаются сквозняки, а они негативно влияют на здоровье людей. Помимо этого при струйном потоке воздуха проветривается лишь определенная часть помещения. Поэтому чтобы проветривание пространства было максимально эффективным устанавливают диффузоры для вентиляции. Диффузор для вентиляции — что это такое? Это часть вентиляционной системы, предназначение которой – рассеивание вводных/выводных воздушных потоков по пространству помещения.

Основные виды

В специализированных магазинах предлагается много вариантов конструкций. Какой дефлектор лучше на дымоход подобрать, будет зависеть от типа котла. Очень часто простые модели делаются собственноручно в целях экономии. К числу наиболее популярных отражателей относятся следующие приспособления:

  1. ЦАГИ считается наиболее популярным устройством. Он отличается цилиндрической формой. Изготавливают такой отражатель из нержавеющей стали либо оцинковки. По типу соединения бывает ниппельным и фланцевым. Основное преимущество — удобное расположение для вывода воздушных масс через вентиляционные каналы, что улучшает тягу. Через такую конструкцию дым быстро выходит из дымохода. Среди недостатков — сложность в изготовлении.
  2. Круглый Волпер очень похож на ЦАГИ, но у него есть отличия в верхней части. Там устанавливается защитный козырек от различных загрязнений и осадков. Наиболее актуальная модель для бань, изготавливается из нержавейки, оцинковки и меди.
  3. Отражатель Григоровича — самый доступный вариант, поэтому его часто делают своими руками. Несложная конструкция состоит из верхнего и нижнего цилиндров, конуса, патрубков и кронштейнов для фиксации. Простота устройства — его главное преимущество, а минусом считается высокое расположение зонта, что способствует боковому задуванию дыма.
  4. Н-образной формы отражатель подходит для установки с трубными отрезками, что позволяет ему выдерживать максимальные ветровые нагрузки. Главные детали устройства монтируются в виде буквы Н. Такая особенность не дает загрязнениям и атмосферным осадкам попасть в трубу благодаря горизонтальному расположению патрубка. Вертикально устроенные боковые элементы улучшают внутреннюю тягу, в результате чего дым одновременно выводится в разных направлениях.
  5. Флюгер — это устройство с вращающимся корпусом, зафиксированным в верхней части дымохода. Его изготавливают из нержавейки либо углеродистой стали. Козырьки, рассекающие воздушные потоки ветра, призваны улучшить тягу в дымоходе. Они также служат защитой котлов и печей от загрязнений, попадающих извне. Минусом устройства является недолговечность подшипников, способствующих движению козырьков.
  6. Тарельчатый отражатель можно также отнести к наиболее простым и доступным дефлекторам. Он хорошо защищает дымоходную систему и обеспечивает сильную тягу. Чтобы в трубу не попадали загрязнения и осадки, устройство оснащено специальным козырьком. В его нижней части есть колпак, направленный в сторону трубы. Внутренняя тяга улучшается в два раза за счет узкого и разреженного канала, куда попадают воздушные массы.

Некоторые из моделей можно изготовить самостоятельно. Для этого необходимо иметь рабочие чертежи с указанными размерами. Нужные значения можно получить после замеров внутреннего диаметра дымоотводной трубы. Если в параметрах будут неточности, тогда возникнут сложности при монтаже устройства и в процессе его дальнейшей эксплуатации.

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения вентиляционного канала. На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

  • d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
  • 1,25d – широкая часть диффузора.
  • 1.2d – высота кольца.
  • d/2 – расстояние от узкой части диффузора до нижней границы кольца.
  • 1.2d + d/2 = высота всего диффузора.
  • 2d – диаметр кольца.
  • 1,7d – ширина зонта.

Как рассчитать статический дефлектор

При самостоятельном изготовлении дефлектора необходимо выполнить расчеты и набросать эскиз будущего изделия. Исходить нужно из внутреннего диаметра дымоотводящей трубы.

На фото показана зависимость размеров дефлектора от диаметра дымохода. Для определения нижнего диаметра диффузора базовый параметр умножают на 2, верхнего — на 1,5, высоты диффузора — также на 1,5, высоты конуса, в том числе и обратного, высоты самого зонта— на 0,25, захода трубы в диффузор — на 0,15

Для стандартного устройства параметры можно подобрать по таблице:

Таблица позволит подобрать размеры дефлектора без выполнения расчетов. Но если подходящих размеров в ней нет, придется все-таки вооружиться калькулятором или найти соответствующую программу в интернете

При изготовлении дефлектора с индивидуальными параметрами для определения размеров используют и эти специальные формулы: • Dдиффузора = 1.2 х dвн. трубы; • H = 1,6 x dвн. трубы; • Ширина крышки = 1,7 x dвн. трубы.

Узнав все размеры можно рассчитать развертку конуса зонта. Если известен диаметр и высота, то диаметр круглой заготовки, легко рассчитать с применением теоремы Пифагора:

R = √(D/2)² + H²

Теперь предстоит определить параметры сектора, который впоследствии будет вырезан из заготовки.

Длина полного круга в 360⁰ L равна 2π R. Длина окружности, лежащей в основе готового конуса Lm, будет меньше L. Из разности этих длин определяют длину дуги сегмента (Х). Для этого составляют пропорцию:

L/360⁰ = Lm/Х

По ней вычисляют искомый размер: Х= 360 х Lm/ L. Полученное значение Х вычитают из 360⁰ — это и будет размером вырезаемого сектора.

Так, если высота дефлектора должна равняться 168 мм, а диаметр 280 мм, то радиус заготовки равен 219 мм, а ее длина по окружности Lm = 218.7 х 2 х 3.14 = 1373 мм. Нужный конус будет иметь длину окружности 280 х 3.14 = 879 мм. Отсюда 879/1373 х 360⁰ = 230⁰. Вырезаемый сектор должен иметь угол 360 – 230 = 130⁰.

Когда нужно вырезать заготовку в виде усеченного конуса предстоит решить более сложную задачу, т.к. известной величиной будет высота усеченной части, а не конуса полностью. Независимо от этого расчет выполняют на основе все той же теоремы Пифагора. Полную высоту находят из пропорции:

(D – Dm)/ 2H = D/2Hp

Откуда вытекает, что Hp = D x H / (D-Dm). Узнав эту величину, рассчитывают параметры заготовки для полного конуса и вычитают из нее верхнюю часть.

При известных параметрах: высоте конуса — полного или усеченного и радиусе основания, путем несложных вычислений просто определить радиус внешний и внутренний (в случае усеченного конуса) а затем исходный угол и длину образующей кривой

Допустим, требуется усеченный конус, у которого Н = 240 мм, диаметр у основания 400 мм, а верхний круг должен иметь диаметр 300 мм.

  • Полная высота Hp = 400 х 240/ (400 – 300) = 960 мм.
  • Внешний радиус заготовки Rz = √(400/2)² + 960² = 980.6 мм.
  • Радиус меньшего отверстия Rm = √(960 – 240)² + (300|2)² = 239 мм.
  • Угол сектора: 360/2 х 400/980.6 = 73.4⁰.

Остается вычертить одну дугу радиусом 980.6 мм и вторую — радиусом 239 мм из той же точки и провести радиусы под углом 73.4⁰. Если запланировано состыковывать края внахлест, то добавляют припуски.

Самостоятельная сборка дефлектора

Сначала заготавливают лекала, затем раскладывают их на листе металла и вырезают детали с использованием специальных ножниц. Корпус сворачивают, скрепляют края заклепками. Дальше крепят между собой верхний и нижний конусы, используя для этого кромку первого т.к. она больше и в ней можно вырезать в нескольких местах специальные крепежные надрезы шириной около 1.5 см, а затем загнуть их.

Собрать простой дефлектор несложно но если установке подлежит устройство ротационного типа придется иметь дело со множеством деталей

Перед сборкой в нижнем конусе устанавливают 3 стойки, равномерно распределив их по периметру и используя для этого шпильки с резьбой. Для соединения зонта с диффузором на последнем крепят заклепками петли из металлических полосок. Стойки ввинчивают в петли и для большей надежности выполняют фиксацию гайками.

Далее, выполняют работы по монтажу изготовленного собственноручно дефлектора на дымоход газового или другого типа котла. Собранное устройство помещают на трубу и закрепляют с использованием хомутов, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.

Виды

В зависимости от способа установки дымоходы бывают вертикальные, выведенные через крышу, и горизонтальные, прокладываемые сквозь стену или окно. Долговечность и эксплуатационные параметры определяются свойствами материала, из которого они изготовлены.

Алюминий

Отличается легким весом, без ущерба переносит скачки температуры и всяческие коррозионные воздействия. Но из-за низкой рабочей температуры для производства коаксиальных дымоходов применяется крайне редко. Обычно используется в сочетании с пластиком.

Двухканальные пластиковые дымоходы

Их изготавливают из термоустойчивого материала с рабочей температурой до 205 ⁰C. Пластик недорог, весит немного, легко монтируется. Коаксиальные конструкции этого типа предназначены для работы с газовыми конденсационными котлами с низкотемпературным режимом дымоотвода. К недостаткам относятся недолгий срок эксплуатации и ограничения, накладываемые на применение в обычных газовых котлах.

При выборе коаксиальных труб следует учитывать, что некоторые производители выпускают котлы с нестандартными патрубками. Поэтому для монтажа нужно использовать комплектующие элементы той же фирмы-изготовителя.

Дефлекторы-флюгеры для дымоходов

Конструктивно дымоходный флюгер устроен так, что газы, выходя свободно с подветренной стороны, увеличивают силу тяги в дымоходной трубе. Выполнено устройство из термоустойчивой стали хорошо зарекомендовавшей себя в условиях высоких температур и образования конденсата.

Под изогнутым козырьком флюгарки находится подшипниковый узел, страхующий от возникновения проблем с вращением. К дымовой трубе подшипниковый узел крепят болтами. Зона разрежения создается при проходе воздушного потока через пространство под козырьками.

Минус дымоходных флюгеров в том, что при ветре большой силы они работают нестабильно. Подвижную часть необходимо периодически чистить, смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.

Сами производители советуют применять свои устройства в случае расположения дымохода в неблагоприятном месте. Оно, собственно, не усиливает тягу, а только защищает дымоход.

Для чего нужен дефлектор? Функциональные особенности

Если же ветер дует из-под низу, под колпаком конструкции образовываются некие завихрения, которые и становятся причиной замедления выхода дыма (это незначительный, но все же, недостаток рассматриваемых изделий). Но и здесь есть выход, а именно решение такой проблемы – установление перевернутого конуса под самим зонтом устройства.

Дефлекторы на дымоход – достаточно простые по конструкции и своему принципу работы устройства, но при этом, их эффективность, без сомнения, можно назвать, высокой. Каждое устройство, и дефлекторы не являются исключением, имеют некие недостатки, но если вести общий анализ всех имеющихся характеристик и возможностей данного приспособления, то плюсы и положительные моменты явно имеют преимущества над минусами и недостатками.

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

  • Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
  • Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
  • Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

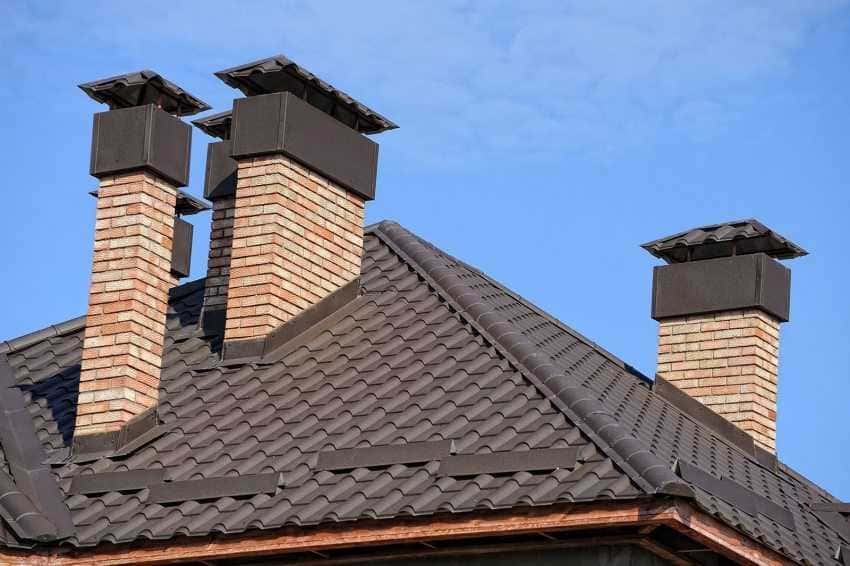

Дымники на кирпичные трубы и кованые колпаки на дымоход: особенности и цены

В интернете можно найти множество советов, как изготовить козырек на дымоход своими руками. Однако далеко не все хотят хлопотать об этом, и многие отдают предпочтение возможности приобрести уже готовое изделие.

Цены на колпаки для дымохода бывают самыми разнообразными, и купить дымник на трубу дымохода можно начиная от 700 рублей. При этом самый простой зонт на трубу дымохода купить будет стоить 300-400 рублей.

Если вы хотите купить дефлектор на трубу дымохода, который по-настоящему сможет стать украшением крыши, то придется потратить немало средств. Кованые дымники стоят от 7000 рублей и выше. Цена дымника на кирпичные трубы во многом зависит от его размеров, материала изготовления, а также сложности кованых элементов, которые бывают самыми разнообразными. Фото кованых дымников вы можете посмотреть на специализированных сайтах.

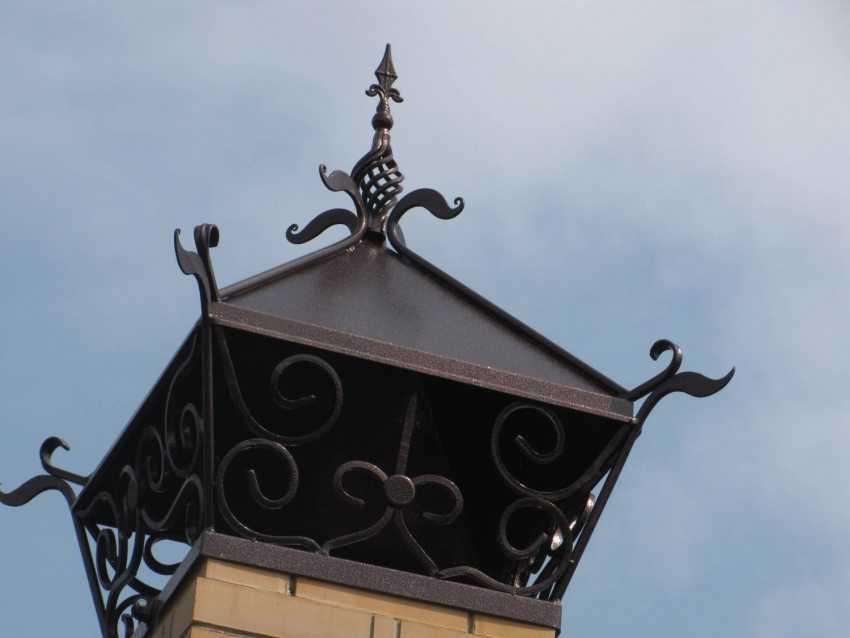

Кованый колпак на дымоход никогда не испортится и будет надежной защитой на протяжении многих лет.

Еще один достаточно дорогой, но очень красивый вариант – дымник флюгер. Он бывает самых разнообразных форм и размеров, и при этом отлично заменяет простой зонт на трубу дымохода. Многие умельцы считают, что используя чертежи, флюгер на дымоход своими руками сделать вполне возможно. Однако это требует немалого мастерства. Стоимость готового варианта обойдется в сумму от 5000 рублей.

В зависимости от предпочтений, вы можете купить готовый козырек на трубу дымохода или заняться самостоятельным изготовлением колпака на дымоход. В любом случае нелишним будет посмотреть фото дымников, которые представлены в продаже, чтобы получить общее представление об их разнообразии и назначении.
