Что делать, если сломался газовый котел и не включается горячая вода? Инструктаж по диагностике и ремонту

Газовый котел не работает и просто не включается

Причинами такой проблемы могут стать:

  • Периодические перепады напряжения. В связи с этим электрические составляющие перестают работать, к примеру, вентилятор. Ввиду его поломки воздух не поступает в топку и соответственно гаснет пламя.

Методы устранения. Наилучшим выходом, здесь будет обустройство ИБП.

Периодические перепады напряжения. В связи с этим электрические составляющие перестают работать, к примеру, вентилятор. Ввиду его поломки воздух не поступает в топку и соответственно гаснет пламя.
Неверное подключение нуля и фазы. Вентилятор в данном случае не заработает и соответственно не включится котел.
На дымовой трубе может образоваться наледь. Не успевающие преодолеть ее угарные газы, накапливаются, в связи, с чем автоматика блокирует включение.

Методы устранения. В данном случае, на дымоходе необходимо просто растопить лед.

Проблемы с отопительным контуром

Часто причинами сбоя в функциональности магистрали являются сбои в работоспособности разводки:

  • засорение фильтра на обратке;
  • некорректный монтаж контура отопления;
  • недостаточная мощность насоса.

Все вышеперечисленные проблемы рекомендуется устранять в период подготовки к отопительному сезону, иначе придется останавливать работу агрегата и полностью сливать теплоноситель.

Для устранения засорения фильтр прочищается, контур промывается, теплоноситель полностью меняется на новый.

Нехватка мощности образуется на фоне наличия ответвлений, расположенных удаленно от насоса или при недостаточной производительности прибора. В результате происходит перегрев оборудования, повышается расход энергоносителя, батареи не нагреваются до необходимых температурных показателей или остаются холодными. В этом случая выход один – замена насоса на более мощный аналог.

Что делать если котел Vailant не нагревает горячую воду

Я нашел такой способ. На входе в котел у меня стоит магнитный преобразователь, который должен убирать жесткость воды, но он ее не убирает, по моему мнению это фикция. Но для меня хорошо то что он установлен прямо на входе в котел. На фото в низу видно.

Но для этого нужно перекрыть воду. Рядом с котлом у меня стоит коллектор. Он на фотографии ниже.

Сейчас на нем все протоки открыты и одним легким движением я перекрываю подачу воды в котел.

Закручиваю назад американку и открываю кран подачи водопроводной воды в котел.

Теперь важно понять когда же кислота попадет в теплообменник. Так как у меня водопроводный кран находиться в метре от котла я определяю дошла ли кислота в теплообменник по вкусу. Просто короткими рывками открываю кран и пробую на вкус, как пошла «кисленькая» значит вся система от магнитного фильтра до крана заполнена лимонной кислотой

Просто короткими рывками открываю кран и пробую на вкус, как пошла «кисленькая» значит вся система от магнитного фильтра до крана заполнена лимонной кислотой.

Может возникнуть вопрос, а не проест кислота теплообменник? Я покапалься на форуме химиков и пришел к выводу, что органическая кислота (лимонная относиться к ней) безвредна для меди.

Я пользуюсь данным способом по мере необходомости. Если не нравиться как котел греет воду или напор горячей воды стал слабоват, беру и обрабатываю лимонной кислотой теплообменник.

Если у вас подводки к котлу из полипропилена, а засыпать кислоту не куда, то придумайте, что то похожее это не займет много времени.

Устранение неисправностей

В отопительных системах со сложной электроникой (котлы Термотехник, Дани, Росс) не следует пытаться ремонтировать электронные блоки самостоятельно. Это дело специалистов, имеющих профессиональные инструменты и аппаратуру. А неисправности, не касающиеся электроники, можно устранить собственными силами.


Особенно опасно затухание котла зимой

  1. Если причиной, почему гаснет газовый котел, оказалась недостаточная тяга, нужно осмотреть дымоход. Зимой в самой верхней его части постоянно происходит активное образование наледи от конденсации горячих газов, содержащих пары влажного воздуха. Этот конденсат намерзает сверху на внутренних стенках дымохода (трубы), сужая проходное отверстие, отчего котёл будет затухать. Нужно эту наледь убрать или растопить вплоть до полного разбора участка. На время ремонтных работ во избежание разморозки системы отопления поддерживать минимальную мощность котла.
  2. В случае если причина затухания газового котла кроется в низком давлении газа на горелки, а в подходящей газовой магистрали давление нормальное, то следует проверить всю арматуру, включая счётчик газа, на чистоту. Найти, какая арматура засорилась, очистить и включать в работу. Если упало давление в магистрали, то требовать у газовой службы восстановить давление поступающего газа. Некоторые устройства имеют возможность работать от баллонного газа — этим нужно воспользоваться при авариях на магистрали.
  3. Распространённая причина отказов в работе у котлов Росс, Маяк и Дани — неисправность запальных устройств. Поэтому нужно будет выяснить, почему тухнет запальник на газовом котле. В одних случаях его нужно просто извлечь, очистить от нагара и грязи, прочистить запальное отверстие проволокой соответствующего диаметра и проверить контакты. В других случаях сбиваются его настройки от давления газа, тяги и положение по отношению к основной горелке. Нужно изменить положение и отрегулировать давление тяги или газа так, чтобы пламя запальника не «отрывалось» от устья горелки.
  4. Когда не включается газовый котёл, причина может отразиться на электронном дисплее, который выдаёт коды ошибок. Об этом не следует забывать. Прочитав о неисправности котла, её устраняют, и агрегат снова готов к работе.

Что делать, если тухнет фитиль:

Часты некорректные срабатывания защит или блокировок. Автоматические действия, происходящие с оборудованием, а также неисправности, при которых агрегат будет выключаться, заносятся в память электронных устройств. Список распространённых ошибочных срабатываний датчиков:

  • датчики газоанализаторов;
  • датчики тяги;
  • фотоэлементы наличия пламени в топочной камере (некоторые агрегаты оборудуются такими датчиками);
  • реле давления газа (моментные колебания).

Почему котел не запускается

Часто неполадки отображаются в виде кода ошибки на дисплее. Все современные модели Vaillant («Валиант»), Baxi («Бакси»), Ferroli («Ферроли»), оснащены системой самодиагностики. У каждой марки есть свои коды и их значения. Если же табло не показывает символов, то нужно искать причину проблемы самостоятельно.

Неполадки настенных и напольных агрегатов могут быть вызваны внешними и внутренними факторами.

К внешним относятся:

  • Недостаточное давление газа в магистрали;
  • Проблемы с дымоходом;
  • Скачки напряжения в сети;
  • Сквозняк, низкая температура в помещении/котельной.

Внутренними факторами являются поломки электроники — датчиков, проводки, а также отдельных узлов — насоса, теплообменника.

Причины затухания энергозависимых газовых котлов с многофункциональной автоматикой

Энергозависимые модели газовых котлов оснащены сложной автоматикой, поэтому они отключаются в основном по независящим от пользователя причинам:

  • отсутствие электропитания или скачки напряжения;
  • сбой в работе электронного модуля управления;
  • поломка или остановка циркуляционного насоса.

Если в регионе проживания напряжение сети нестабильно или свет часто отключают, лучше подстраховаться и купить стабилизатор, т. к. из-за этого может не только затухнуть котёл, но и поломаться электроника. В редких случаях у производителей установка стабилизатора является обязательным условием сохранения гарантии.

Также запальник будет гаснуть, если изношен или загрязнен электрод ионизации, ведь он выполняет функцию контролёра горения (аналог термопары). Причём в напольный котёл ставится резервный фотоэлемент, а настенный – ввиду компактности, не имеет ещё одного датчика пламени, поэтому у него это весьма распространённая поломка.

Расположение горелок, электродов розжига и датчика ионизации, которые нужно своевременно чистить.

Все некорректные срабатывания защиты, данные самодиагностики и список неисправностей, вызвавших сбой, заносятся в память и отображаются на дисплее, поэтому проблем с диагностикой не возникнет. Но самому чинить такие устройства не стоит, т. к. их многофункциональная автоматика нуждается в тонкой настройке.

В заключении стоит ещё раз напомнить, что газовое оборудование является источником высокой пожаро- и взрывоопасности, т. е. на его владельца возлагается особая ответственность: он обязан содержать агрегат и всю систему в исправном состоянии, чистоте и своевременно вызывать мастера на профилактический осмотр.

Каждому сезону — свой режим

Современные котлы очень хорошо поддаются настройке самых разных параметров, в том числе и интенсивности сжигания топлива. Данная функция введена не просто так, а для предотвращения перерасхода топлива вследствие тактования. Для каждого сезона рекомендуется подобрать свой режим:

  1. Зима — максимальная или средняя мощность.
  2. Весна, осень — минимальная мощность, в марте и ноябре — средняя.
  3. Лето — котел не используется, либо — минимум пламени.

Однако, эти настройки актуальны при соответствии котла размерам отапливаемого помещения. Немало людей берут технику «с запасом» мощности, подразумевая сильные морозы, ухудшение теплосберегающих свойств жилья или увеличение площади помещений. В этом случае рекомендуется сразу выставить пламя на минимум, особенно если котел настенный.

Регулировка горелки может со временем перестать работать или работать неправильно. Если ремонт котла невозможен, изменять мощность пламени можно с помощью вентиля на газовой трубе. Этот способ редко применяется на практике, так как износ вентиля может привести к утечкам.

Разблокировка аварийного состояния котла

Если была выполнена аварийная остановка, агрегат следует правильно вывести из нерабочего состояния.

Для начала подготавливают оборудование к запуску. Заполняют систему теплоносителем, регулируют давление, следят за параметрами на датчике, проверяют плотность соединения трубок и шлангов.

  • Этапы по выводу котла из аварийного состояния:
  • Газовый котел Viessmannоснащен регулятором, на котором выставляют оптимальную температуру нагрева.
  • Регулятор поворачивают до максимума, а затем переключают на ноль. Так делают несколько раз.
  • Затем регулятор оставляют в максимальном положении и ждут, пока система автоматически разблокируется. Об этом узнают по погасшему аварийному датчику.
  • Затем выставляют регулятор температуры на нужное значение.

После этого приступают к финальным действиям по вводу оборудования в эксплуатацию. Для этого из системы стравливают воздух; ослабляют регулировочный болт на насосе до момента появления воды и после этого плотно закручивают его, наблюдая за давлением по датчику. Теперь готовое к эксплуатации устройство можно запустить.

Инструкция по ремонту газовых котлов Навьен (Navien)

Основные настройки котлов выполняются одновременно с первоначальной установкой.

Производится подключение ко всем необходимым коммуникациям и системам:

  • Подача газа.
  • Подача воды.
  • Присоединение прямого и обратного трубопровода системы отопления (ОВ, теплоноситель).
  • Подключение к сети электропитания.
  • Система подачи ГВС (разводка на точки разбора).

Первичная настройка котла производится при помощи ДИП-переключателей и резистора, регулирующего подачу (давление) газа. Они расположены на плате управления агрегатом.

ВАЖНО!

Самостоятельная настройка газовых котлов Навьен настоятельно не рекомендована. Для выполнения этой процедуры следует пригласить специалиста из сервисного центра.

Порядок диагностики для турбированного котла

В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.

То есть в типичной схеме дымоудаления такого котла будет:

  • впускной трубопровод

  • вентилятор

  • устройства контроля

  • выпускной трубопровод

Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет – если открыть камеру сгорания – то котел запустится в штатном режиме.

Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.

Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером – проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.

Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).

В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.

Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.

Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.

Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.

В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы.

Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.

Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!

Ошибки платы управления

Плату управления в качестве причин возникновения проблем с горячей водой следует рассматривать, когда все остальные проверки не принесли результата. Причиной может быть неисправность в цепи модуляции пламени. Блок управления котлом постоянно регулирует мощность горелки в зависимости от условий и если на плате есть неисправность, котел может самопроизвольно перезагружаться или отключаться при выходе на максимальную мощность, которая в большинстве случаев требуется именно в режиме приготовления горячей воды.

В качестве ошибок плат еще возможна неправильная ее настройка. Но это лишь касается тех случаев, когда проблемы появились после ее замены. Платы BAXI универсальные и требуют настройки под конкретный котел.

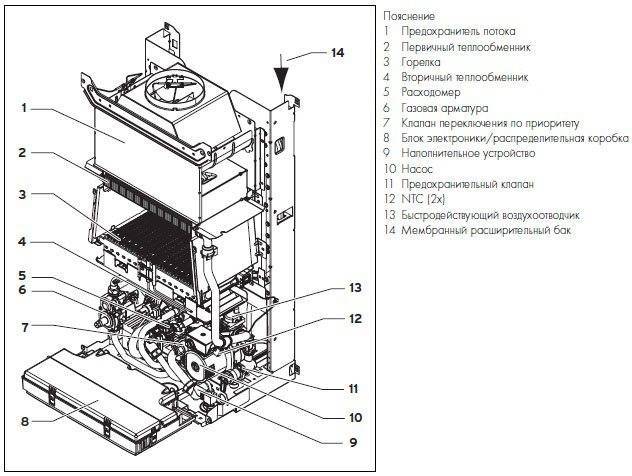

Конструктивные особенности газового котла Бакси (baxi), Навьен, Аристон

В любом случае пригодится ознакомление с техникой данного класса и особенностями современных моделей. Эти знания помогут правильно выбрать оборудование, не совершать ошибки в процессе эксплуатации.

В бытовых котлах Бакси (baxi), Навьен и Аристон для нагрева воды сжигают газ, дизельное и твердое топливо, применяют электрические ТЭНы. Для более полного использования потенциала энергетических ресурсов совершенствуют теплообменники. В них делают длинные протоки сложной формы, чтобы обеспечить длительное нахождение жидкости в рабочей зоне.

Актуальной тенденцией является компактность. Производители предлагают газовых котлы с квадратными корпусами сравнительно небольшой толщины. Некоторые модели по своим эстетическим характеристикам вполне заслуживают размещения на видном месте.

Следующей особенностью является внедрение автоматизированных систем управления. Они контролируют процесс горения, изменяют режимы работы с учетом показания датчиков температуры на улице и в отдельных комнатах. При перегреве техника выключается без вмешательства со стороны пользователя.

Необходимо рассмотреть внимательно ситуации, когда газовый котел Бакси не греет воду. Это происходит, например, при прекращении подачи энергетических ресурсов. Соответствующую проверку сделать не сложно даже без специальной профессиональной подготовки.

Циркуляционные насосы, клапаны, другие типовые узлы и агрегаты редко выходят из строя. Их конструкции рассчитаны на многолетнюю эксплуатацию без обязательного технического обслуживания. В электронных схемах вовсе нет движущихся деталей. Их поломки происходят из-за брака. При соблюдении правил, установленных производителем, ресурс современных газовых котлов отопления составляет более 10 лет.

Котел Вайлант не нагревает горячую воду из-за засоров

Это одна из самых распространенных неполадок. Чаще всего причина заключается в низком качестве воды – появляется накипь, узлы, фильтры и трубы засоряются.

Если в котле не загорается пламя, начинайте проверку с датчика протока. Найти это приспособление цилиндрической формы достаточно просто. Датчик протока расположен возле насоса, именно к нему подходят провода. Возле насоса установлено два датчика:

  • Датчик давления в системе отопления.
  • Датчик протока.

Датчик протока по виду напоминает маленький вентилятор, он начинает вращаться от движения воды по трубам. Если датчик протока фиксирует движение воды, в автоматику поступает сигнал о необходимости включать газ и нагревать воду. Если датчик протока засорен, вода будет течь, но вентилятор не двигается. Соответственно, сигнал на включение нагрева не поступает. Решить проблему можно двумя способами:

  • Не спешите разбирать котел и попробуйте вначале « продуть» систему. Перекройте вентиль общего водоснабжения дома. Откройте кран горячей воды и выпустите воду из системы. Теперь в трубах увеличился процент воздуха. Начинайте резко открывать и закрывать кран воды непосредственно перед котлом. Эти нехитрые манипуляции помогут создать давление и очистить вентилятор датчика протока от мусора.
  • Если «продувка» не решит проблему, необходимо вскрывать котел, откручивать датчик протока и чистить его вручную.

Если котел Вайлант не нагревает горячую воду, следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно.

Засорение трехходового клапана также может вызвать отказ котла нагревать воду. И этот узел вы можете снять самостоятельно, прочистить и установить обратно.

Купив котел Вайлант, обязательно выясните у продавца информацию о местах, в которых установлены фильтры. Прочищать и менять эти комплектующие вы сможете самостоятельно.

Нагрев воды в котле Вайлант во многом зависит от работы насоса. Для ремонта или замены этого агрегата необходимо вызывать специалиста. Но, вы можете самостоятельно проверить, в нем ли заключается причина отказа котла работать.

Установите на котле температуру воды 0 °C и включите режим нагрева воды. В это время следите за работой насоса. Если через 20 минут работы он не нагреется, значит, проблема заключается в насосе.

Причина отказа котла нагревать воду может заключаться и в элементарном откручивании болтов на участках соединений. Внимательно рассмотрите схему устройства котла и проверьте, плотно ли прилегают все соединения. Возможно, простое подкручивание болтов решит вашу проблему.

Чувствительность — залог быстрого износа.

Разумеется, комфортная температура нравится всем. Современные системы предлагают тонкую настройку теплообменников, которые в состоянии поддерживать строго заданную температуру в помещении.

С объемными газовыми котлами все понятно — 100 или 200 литров воды будут остывать крайне долго, даже на один градус. Однако, совсем другая ситуация с настенными приборами, объемом до 10-12 литров. Там счет идет на минуты, что вызывает тактование. Особенно ситуация характерна для межсезонья.

Околонулевая температура за окном — сложная проблема для автоматики котла. Теплоотдача в окружающую среду недостаточно сильна для постоянной работы даже на малых мощностях, но все же проявляется при отсутствии нагрева. Небольшой диапазон в 2-4 градуса вызывает постоянный запуск и прерывание цикла, что изрядно изнашивает котел. Верным решением будет увеличить разброс до 10-12 градусов.

Что можно сделать самостоятельно

Последовательность первых действий во всех случаях одинакова:

  1. Котел отключается от электросети, а газовый кран полностью перекрывается.
  2. Проводится визуальный осмотр — на предмет возможных засорений, механических повреждений.
  3. Если камера сгорания открытая, можно просто зажечь спичку или зажигалку и подержать пламя рядом с отверстиями, через которые воздух подается в горелку. Если тяга не засорена, язычок сразу отклонится в сторону отверстий, а пламя будет гореть ровно. Если пламя отклоняется слабо, значит, есть большие засорения.
  4. Также можно сделать выводы и по работе котла. Если он довольно сильно гудит, а цвет пламени ближе к бесцветному, значит, тяга слишком сильная – ее нужно уменьшить.

Подобные проблемы могут возникнуть в самом начале эксплуатации котла – в случае неправильного монтажа, с отклонениями от представленной ниже схемы.

Как решить проблему с включением газового котла

Плата устанавливается во всех современных моделях. Это пульт управления, имеющий дисплей со специальными индикаторами. Если данные не отображаются, необходимо проверить подачу питания на основную панель. Первым делом проверяется отдельный канал, посредством чего устройство подключается к сети

Важно чтобы он находился во включенном состоянии. Напряжение на мультиметре не должно равняться 220V на отрезках подключения к управляющей панели

Отсутствие напряжения позволит локализовать неисправность. Иногда все дело в вилке, которая вставляется в розетку.

Также проверяется целостность предохранителей. Если основная причина в вентиляционной части, то следует:

  • обеспечить вентиляцию помещения;
  • вмонтировать оконные приточные клапаны;
  • форточки оставить открытыми.

Трубы проверяются на наличие утечек. Для этого они смазываются пенным слоем из мыла. На отрезке, где присутствует утечка возникают пузырьки. В таком случае необходимо закрыть вентиль, проветрить помещение и позвонить в соответствующую аварийную службу.

При неисправности счетчика, показания остаются прежними и присутствует шум. Исправить подобное самостоятельно вряд ли получится. Лучше обратиться за профессиональной помощью.

Механическое отключение прибора происходит при перебоях работы тяги. Причиной служат природные факторы. К ним относятся резкие перепады атмосферного давления, сильные ветра и другие неблагоприятные погодные условия

Во избежание подобного отключения важно соблюдать стандарты установки дымоотводной трубы

  • Подъем более чем пол метра над коньком.
  • От конька полтора метра – над коньком более чем полметра.
  • От 1,5 до 3 м наравне с коньком.

Следование этим нормам при установке защитит от задувания и тяги в обратную сторону. Мощная вытяжка на кухне приводит к возникновению излишнего воздушного потока. Поэтому, при котельных работах, лучше ее отключить.

При недостаточной тяге могут возникнуть засоры и повреждения. В первом варианте речь о стационарном дымоотводе, покрывающемся зимой льдом. Выход горячего пара приводит к образованию конденсата, замерзающего на поверхности. Решением является утепление. При серьезных повреждениях и прогаре, единственный выход – заменить трубу.

Одной из наиболее проблемных поломок является заклинивание насосного устройства. Если агрегат невозможно включить после длительного отключенного состояния, то применяется антифриз. Свойство жидкости не подмерзать даже в морозные дни позволяет без проблем включить котел.

Парапетные котлы оснащаются вентиляторами. Непривычный шум для вращающихся лопастей, или абсолютная тишина являются также поводом для тщательной диагностики. При наличии звуков, нужно осмотреть и заменить неисправные детали.

Горелка проверяется на наличие засора. Следует очистить ее и фотоэлемент датчика от загрязнений. После попробовать включить котел.

Батарейки пульта нужно поменять, перепроверить дисплей. В случае поломки пульта, проверяется контролер.

Иногда при включении обогревательного оборудования присутствует запах, вне зависимости от того, что остальное оборудование работает исправно, а температура воздуха снаружи не меньше +10 градусов. Причина скрывается в засорении трубки запальника.

Проблемы могут возникнуть и при не очень хорошем качестве подаваемого газа. Если существует вероятность образования накипи, то для проверки ставится максимальный нагрев. Усиление шума подтверждает наличие накипи. В подобных ситуациях в теплообменник добавляется химический растворитель, а затем смывается.

Для того чтобы понять, почему не включается котел, в первую очередь необходимо осмотреть его. Далее определить ошибку, и попытаться исправить ее самостоятельно. Если проблему сложно решить без профессиональной помощи, то лучше дождаться прихода мастера.

Климатическая техника Котел

Принцип работы дымососа газового котла

Вентилятор состоит из узлов:

  1. Двигателя, обеспечивающего вращение крыльчатки.
  2. Турбины, создающей разряжение в камере сгорания.
  3. Лопастей для перемешивания приточного воздуха.
  4. Трубки Вентури, создающей перепад давления для эффективной работы прессостата.

Устройство вентилятора газового котла.

Турбина дымососа размещена в корпусе, изготовленного из оцинкованного листа или алюминия. Мотор прикреплен к корпусу крепежными болтами, через вибрационные прокладки.

При появлении 220 вольт на катушке индуктивности статора, якорь начинает вращать турбину и лопасти. Создается перемешивание приточного воздуха и удаление дымовых газов через коаксиальную трубу или раздельный воздуховод и дымоход.

Электрическая мощность вентилятора зависит от тепловой мощности котла, для бытовых моделей, 35 – 80 Ватт.

Заключение

Рассматривая варианты отопительного котла для своего дома, рекомендуется обратить сугубое внимание на оборудование фирмы Лемакс. Продукция этого отечественного производителя представлена в достаточно широком ассортименте различных модификаций, способных удовлетворить любые запросы покупателя. Существующие модели отличаются хорошей мощностью и высокой производительностью

На многих из них установлена автоматика, обеспечивающая безопасность процедуры, как подключить котел Лемакс

Существующие модели отличаются хорошей мощностью и высокой производительностью. На многих из них установлена автоматика, обеспечивающая безопасность процедуры, как подключить котел Лемакс.

Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.

Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:

  • отключён;
  • зажигание;
  • регулировка температуры (1-7).

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.

В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.

Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
