Несколько советов
Приняв решение выполнить обустройство скважины адаптером (в торговых сетях они именуются Pitless адаптер), вы получаете надёжную систему водоснабжения и экономите на сроках выполнения работ и стоимости их выполнения. Однако при его покупке, необходимо помнить следующее:
- Чтобы изделие сохраняло свою герметичность на протяжении всего срока эксплуатации и гарантированно обеспечивало возможность многократной установки и демонтажа глубинного насоса, оно должно быть качественным. Не покупайте адаптеров малоизвестных производителей, на которые отсутствуют гарантии производителя.
- Приняв решение о покупке Pitless адаптера, обязательно уточните у продавца, насколько сложно найти в торговых сетях запчасти к данному изделию, в первую очередь, уплотнительные кольца и съёмную часть в сборе. Какова вероятность того, что через пару (а лучше, через пять) лет данная продукция ещё будет выпускаться.
- Остановившись на указанном варианте, вы должны будете всё оборудование вашей системы водоснабжения разместить в самом доме и, желательно, в отдельном помещении.
Если у Вас также имеется магистральный водопровод, то полезно устанавливать задвижку avk фланцевую для возможности его перекрытия. В зависимости от ситуации можно будет выбирать источник водоснабжения.
Кессоны
Кессон представляет собой объёмную камеру, монтируемую в углублении вокруг оголовка. Она может быть пластиковой, бетонной или металлической. Главная задача кессона – защитить верхнюю часть обсадной трубы и стыкующегося с ней трубопровода, снабжающего водой дом, от внешних воздействий.
Какие это могут быть воздействия? Прежде всего, это обеспечение стабильного температурного режима, не допускающего перемерзания водопровода в зимнее время. Для этого кессон тщательно утепляется и снабжается герметично закрывающимся люком. Также рекомендуется заглублять его ниже уровня промерзания почвы, и уже в этом месте оборудовать отвод к домашнему трубопроводу.
Другая функция кессона заключается в защите скважины от разных внешних загрязнений. Благодаря герметичной крышке, внутрь оголовка не будет заноситься пыль и мелкий мусор, не будут попадать дождевые и талые стоки. Этим обеспечивается чистота питьевой воды, подаваемой в дом, предотвращается возможное заражение ее патогенными микроорганизмами.
Также кессон создает защиту частей скважины от механического воздействия, различных падающих предметов, способных повредить трубу или оголовок. Например, при нечаянном наезде автомобилем, или в результате падения на них разных массивных предметов, таких как крупные ветки или элементы кровли при сильном ветре. Все жизненно важные части системы водоподачи в данном случае располагаются под землей, а снаружи защищены кессонной камерой, лишь слегка выступающей над уровнем почвы.
Несмотря на компактные размеры, внутренний объем кессона вполне достаточен для размещения в нем оборудования для водоподачи:
- насоса, если применяется его наружный вариант;
- гидроаккумулятора;
- фильтрующих устройств;
- и системы автоматического управления.
Здесь они будут достаточно защищены от воздействия минусовых температур и возможного причинения механических повреждений.
Разновидности кессонов
На рынке сегодня представлены кесонные конструкции нескольких типов, различающихся, в основном, материалом изготовления.
Бетонные кессоны
Они представляют собой защитную камеру вокруг скважины, которая монтируется из уже готовых железобетонных колец. Реже ее стенки заливаются из монолитного бетона, в установленную заранее опалубку.
Такие конструкции долговечны, практически не подвержены разрушительному воздействию сырости, и при утеплении обеспечивают приемлемый уровень теплозащиты скважины и всего оборудования. Недостаток бетонных конструкций заключается в сложности их монтажа. Самостоятельная заливка бетонного кессона займет довольно много времени, а установка готовых бетонных колец невозможна без привлечения подъемной спецтехники.
Металлические кессоны
Металлические конструкции могут иметь различные размеры и форму – в виде цилиндра или прямоугольника, и изготавливаются из листовой стали и каркасных уголков. В продаже имеются уже готовые, заводские образцы. Хотя, при наличии материала, сварочного аппарата и должного умения, не составит труда изготовить такую защитную камеру для скважины своими руками.
К недостаткам этого варианта следует отнести слабую устойчивость металлических кессонов к коррозии. Для защиты от внешних грунтовых вод и от конденсата, поверхность металла с обеих сторон должна обрабатываться влагоотталкивающими смесями
Также необходимо уделить особое внимание созданию теплоизоляционного слоя, поскольку металл является хорошим проводником холода
Пластиковые кессоны
Наиболее предпочтительный вариант для установки на участке — это пластиковые кессоны. Сегодня в продаже имеются самые разные модели, изготовленные из полимеров. Можно приобрести цельнолитые варианты, либо секционные, набирающиеся из отдельных пластиковых колец.
Цена установки обойдётся здесь гораздо ниже, чем у бетонного или стального варианта, поскольку монтаж пластикового кессона может производиться вручную, без привлечения подъемного крана.
Пластик не боится сырости, поэтому обработка гидрофобными составами не потребуется. Единственно, о чем нужно будет позаботиться при монтаже полимерного кессона, это надежная теплоизоляция.
Хорошо, с кессонами разобрались, давайте теперь рассмотрим особенности другого варианта обустройства скважины — скважинных адаптеров.
Преимущества скважинного адаптера
Латунный или бронзовый адаптер предназначен преимущественно для неглубокой скважины. Состоит из двух соединительных частей, связывающих оборудование источника с подающими коммуникациями.
Плюсы адаптера:
- Небольшие размеры и стоимость монтажа от 61680 рублей ― она ниже, чем у кессона (стоимость обустройства с кессоном от 89380 рублей).
- Возможен монтаж в ограниченных условиях ― там, где установить кессон не получится из-за невозможности провести земляные работы.
Рассмотрим недостатки, в первую очередь, чтобы понять, что лучше выбрать кессон или адаптер для скважины.

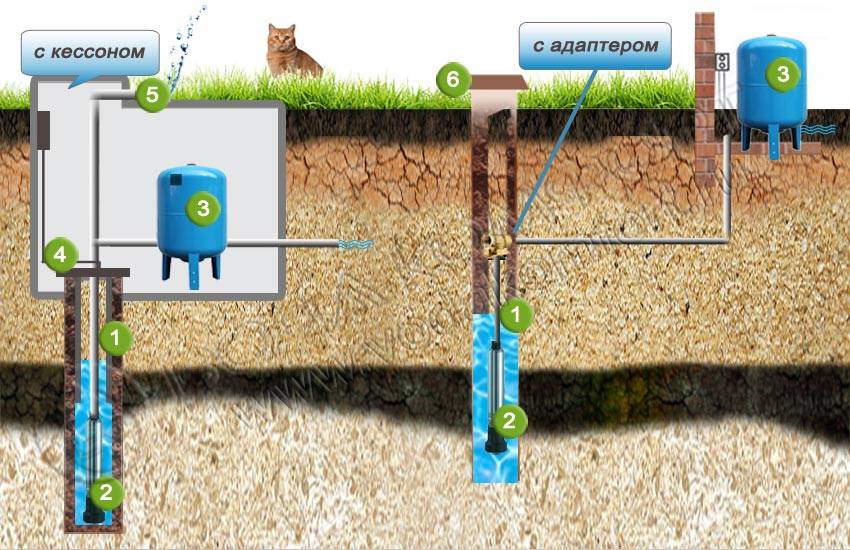

Таблица сравнения кессона и адаптера
| Опции | Кессон | Адаптер |
| Установка оборудования ниже уровня промерзания грунта | Да | Да |
| Возможность замены вышедшего из строя оборудования | Да | Только специальным инструментом |
| Герметичность системы | Да | При условии качественной конструкции |
| Размещение оборудования | Внутри кессона | В доме ― более 1 кв. м. |
| Возможность ремонта и обслуживания скважины | Да | Полный демонтаж оборудования |
| Слив воды из системы | Да | Нужен специальный клапан на слив |
| Дополнительные патрубки для полива возле скважины | Да | Нет |
| Экономия и стоимость обустройства – https://www.vodopod-em.ru/price/tseny-na-vodosnabzhenie/ | Обустройство скважины с кессоном от 89380 рублей, это больше чем с адаптером, но вложения быстро оправдают себя. | Цена приемлема – от 61680 рублей, но учитывая небольшую надежность, экономия минимальна. |
Самый надёжный и практичный способ обустройства скважины – с установкой металлического цилиндрической кессона c оптимальной толщиной стенки 4 мм, который оправдает себя в течение всего периода эксплуатации. Как выполняется обустройство скважины в Московской области можно посмотреть на сайте компании Водоподъём – https://vodopod-em.ru/services/vodosnabzhenie/obustroystvo-skvazhiny-s-kessonom/
Специалисты ООО БК «Водоподъём» (https://www.vodopod-em.ru) проконсультируют заказчика по телефонам 8(495)723-14-04, 8(985)916-20-90 и подберут подходящий, именно Вам, вариант обустройства и схему устройства системы автономного водоснабжения.
Скважинный адаптер
У этого устройства гидравлические части находятся ниже промерзающих зимой слоев почвы. Входящий в комплект мембранный бак устанавливают только в доме из-за отсутствия места рядом со скважиной. Герметичность стыков устройства необходимо проверять каждые 5-7 лет из-за выхода из строя уплотнительных колец.
Располагают все оборудование на глубине не более 70 м, а затем засыпают землей.

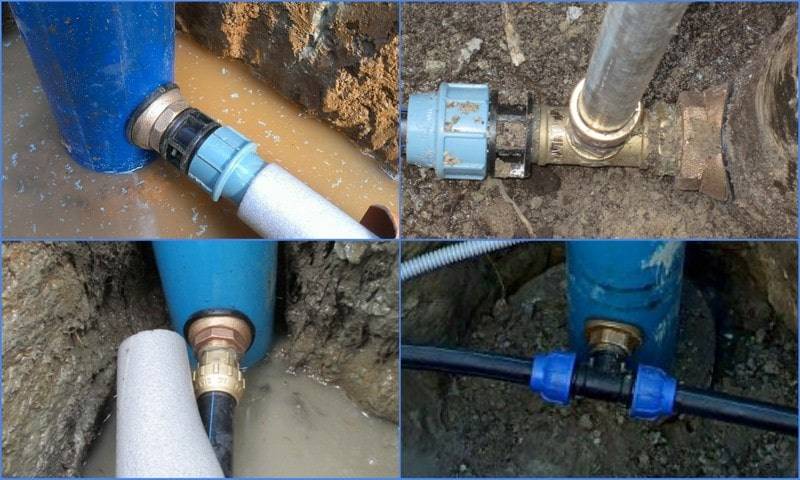

Скважинный адаптер в сборе.
Это усложняет ремонтные работы, если возникает необходимость замены деталей:
- Чтобы заменить уплотнительные прокладки, нужно разрыть почву вокруг скважины. Это предполагает дополнительные затраты на земляные работы.
- Возникают трудности с извлечением различных устройств. Например, большой вес насоса и труб, заполненных водой (около 50 кг), не позволяет выдернуть это оборудование из-под земли.
- Быстро появляется течь из-за плохой герметичности соединений. Удалить грязь через узкую горловину практически невозможно.
При необходимости ремонта или обслуживания скважины владелец столкнется со следующими проблемами:
- необходимость выполнения большого объема земляных работ;
- придется вызывать сварщика для обрезки, а затем новой установки обсадной трубы.
Без подготовительных работ и демонтажа всего устройства ремонт практически невозможен. Неудобством считается и то, что при установке адаптера поливочный кран должен иметь отдельный вывод из дома.
Инструктаж по оснащению скважины адаптером
Подготовка необходимых материалов
Понадобятся лопата для откапывания обсадной трубы, корончатая фреза под диаметр адаптера, гаечный ключ, съемник — стальная труба, длина которой соответствует глубине мерзлого грунта, с резьбой для прикрепления съемной части переходника на нижнем конце.
Материалы для установки:
- страховочный трос и металлический штырь для закрепления каната;
- водоотталкивающая смазка для обработки установленного узла перед закапыванием ямы;
- фторопластовый уплотнительный материал — ФУМ-лента для резьбовых соединений;
- силиконовый герметик.
Выбирая смазку, обращают внимание на состав, чтобы компоненты не разъедали резиновые прокладки. До начала работ приобретенный адаптер очищают от заводского смазочного покрытия, уплотнительное кольцо обрабатывают силиконовым герметиком
Проведение земляных работ
На схеме показано расположение адаптера скважного. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника. Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника
Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника.
Работу нужно выполнять в межсезонье, когда почва плотная и увлажненная: грунт со стенок канавы, шурфа не осыпается. В противном случае потребуется укрепление откосов щитами из досок.
Параметры монтажной ямы:
- глубина — на 40 см ниже уровня промерзания, для большинства регионов это 1,5-2 м;
- длина — в траншею будет укладываться став труб водоснабжения, размер определяется исходя из удобства работы;
- ширина ≥ 50 см.
Дно канавы под магистраль посыпается слоем песка для создания подстилающей подушки. Избыточная часть обсадной трубы срезается на уровне поверхности земли.
Установка основной части
Последовательность операций:
- Резьба на базовой части переходника обматывается ФУМ-лентой. При ее отсутствии используют паклю. На патрубок накидывается первая прокладка.
- Крепление адаптера на монтажном ключе. Съемник-труба вкручивается в гнездо съемной части изделия в сборе и вводится в обсадную трубу.
- Спуск и установка. Патрубок переходника вставляется монтажной штангой в просверленное отверстие. С наружной стороны колонны на резьбовой выход накидываются фигурная шайба, прокладка, накручивается и затягивается гайка.
Съемник из скважины извлекается с внутренним звеном устройства. С патрубком адаптера соединяется магистраль к дому.
Инструкции по монтажу скважного адаптера
Монтаж ответной части
Установочные работы делают вдвоем:
- В собранный узел вкручивается съемник, вся конструкция опускается в скважину: один участник придерживает трос и направляет шланг, другой — манипулирует монтажной штангой.
- По достижении насосом нужной отметки шип тройника вводится в паз зафиксированного патрубка и защелкивается.
- Трос выводится к оголовку скважины и закрепляется металлическим штырем. Съемник можно не выкручивать.
После окончания монтажа проверяют работоспособность системы водоснабжения: подключают насос к электросети, включают, наблюдают режим его работы, герметичность соединений, присутствие излива в конечной точке магистрали. При обнаружении недостатков их устраняют. После этого выполняют обратную засыпку монтажной ямы и траншеи, предварительно обработав водоотталкивающей смазкой узел выходного патрубка.
Достоинства и недостатки «адаптерной» технологии
Технология обустройства скважины с помощью адаптера является достойной альтернативой установки кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:
- Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
- Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму — только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
- Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
- Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
- Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.
Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.
Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период
Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.
Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.
Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.
Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка
Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.
По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.
В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.
Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.
Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов
Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.
Инструктаж по оснащению скважины адаптером
Инструкция по установке адаптера в пластиковую обсадную трубу
Установка адаптера производится в уже имеющуюся скважину или при обустройстве новой точки водозабора. Внутри обсадной трубы располагается часть адаптера с гнездом «ласточкин хвост», что снижает сечение канала на 20-25 мм. Сокращение диаметра учитывается при подборе помпы.
Подготовка необходимых материалов
Для установки адаптера на скважину потребуется набор инструментов:
- лопата штыкового типа;
- электрическая дрель или шуруповерт;
- фреза для резки боковой стенки обсадной трубы;
- набор газовых ключей (или специального инструмента для соединения резьбовых водопроводных муфт).
Помимо инструмента понадобится узел адаптера в сборе, а также набор материалов для герметизации места соединения и обработки стальной трубы. Для защиты металла рекомендуется использовать специальный водоотталкивающий материал, обеспечивающий длительную защиту от коррозии.
Дополнительно потребуются участки трубопровода и соединительные муфты. Набор материалов зависит от состояния участка водопровода и наличия уже установленных в скважину компонентов (например, погружного насоса).
Адаптер перед монтажом очищается от консервационной смазки. Рекомендуется осмотреть резиновые уплотнители на предмет повреждений, поверхность элементов смазывается силиконовой смазкой. Для установки внутренней части изделия потребуется металлическая штанга с воротком. Длина инструмента зависит от глубины залегания горизонтального участка водопровода.
Проведение земляных работ
Монтаж скважинного адаптера рекомендуется выполнять в межсезонье, поскольку в этот период снижается количество грунтовых вод. Вне зависимости от времени года необходимо соблюдать меры безопасности, боковые стенки траншей укрепляются листами толстой фанеры или досками.
Раскопка траншей начинается с обнажения боковой стенки обсадной трубы, рекомендуется копать яму на 200-400 мм ниже минимальной точки промерзания грунта (для средней полосы глубина канавы составит до 2000 мм).
Допускается укорачивание обсадной трубы до поверхности грунта, что позволяет скрыть место расположения источника воды. Дополнительным плюсом станет защита трубы от атмосферных осадков. Верхняя часть обсадного канала закрывается металлической или пластиковой крышкой, которая засыпается слоем грунта.
Установка основной части
Установка скважинного адаптера своими руками предусматривает сверление боковой стенки обсадной трубы. Размеры канала зависят от того, какой адаптер планируется использовать при обустройстве водопровода.
Например, для монтажа изделия размером 1″ необходимо отверстие диаметром 44 мм, а для 2-дюймового адаптера потребуется канал диаметром 73 мм. Отверстие сверлится при помощи биметаллической фрезы, установленной в патроне дрели. Опилки металла, попавшие в скважину, не наносят вреда водопроводной системе.
Для установки основной секции требуется собрать адаптер, а затем накрутить его на монтажную штангу. Дальнейшая работа выполняется с участием помощника, который заводит штангу с адаптером через внутренний канал обсадной трубы к месту установки.
Второй монтажник набрасывает на резьбовой наконечник уплотнительную прокладку и притягивает адаптер к поверхности обсадной трубы. При монтаже следует учитывать расположение шайб и уплотнительных элементов, монтажная схема приведена в заводской инструкции по установке, прилагаемой к адаптерам.
Для затягивания гайки используется газовый ключ, одновременно монтируется муфта, позволяющая подключить горизонтальный участок трубопровода. Затем необходимо аккуратно вынуть ответную часть устройства вместе с монтажной штангой. Труба выкручивается из резьбовой втулки, после чего монтажник приступает к сборке ответной части изделия.
Монтаж ответной части
Подсоединить насос к трубопроводу требуемой длины, глубина установки определяется заранее. Совместно с напорной магистралью прокладывается кабель питания и страховочный трос, удерживающий помпу на требуемой глубине. Противоположная часть напорной трубы крепится к корпусу адаптера.
Затем производится заглубление насоса и трубопровода, рекомендуется выполнять операцию вдвоем. В заглушенное резьбовое отверстие ответной части вкручивается штанга, затем монтажник аккуратно совмещает секции адаптера (до момента упора ограничительного элемента).
Проблема выбора
Прежде чем вдаваться в подробности, я вкратце расскажу, что же это за чудо такое — адаптер для скважин и зачем он вообще нужен.
Это своеобразный переходник, который крепится вовнутрь обсадной колонны. От глубинного насоса вверх идет водопроводная труба и чтобы не монтировать дорогостоящий кессон, эту трубу можно вывести под землей, как раз для этого и служит адаптер.
Как устанавливается адаптер для скважин.
Как устроен адаптер
Сама конструкция состоит из двух частей: наружной и внутренней:
- Наружная часть врезается в стенку обсадной трубы и через прокладку зажимается гайкой. С внутренней стороны трубы на ней есть клиновидные вертикальные «салазки», на которые надевается вторая часть конструкции. Такой способ соединения еще называют «ласточкин хвост»;
- Внутренняя часть адаптера — это съемное колено, на котором установлен фиксатор для герметичного соединения с салазками. Снизу на колене есть резьба под водопроводную ПНД трубу, а сверху резьба для монтажного кронштейна.
Конфигурации адаптеров могут быть разные, но принцип действия везде один.
Материал для изготовления
| Иллюстрации | Рекомендации |
| Бронза. Один из самых дорогих и высококачественных материалов в линейке. Гарантия на них колеблется в районе 25-30 лет, но прослужить они могут больше. | |
| Латунь. Латунь по качеству считается ниже бронзы, производители обещают, что продержится такой узел не менее 10-15 лет. | |
| Пищевые сплавы. Так называемые DZR сплавы это обычно латунь с бронзой. Стоит относительно не дорого служит от 20 лет. | |
Нержавеющая сталь. Нержавейка едва ли не самый высокопрочный материал. Качество отменное, но и цена на такие адаптеры не меньше, чем на бронзовые. |
Ведущие производители
| Торговая марка | Рабочий диаметр | Средняя цена | Страна производитель |
| Baker | 100-200 мм | 3400руб. | США |
| American Granby Harvard | 110-130 мм | 5000руб | США (Есть лицензионный товар производства Тайвань) |
| Debe | 125-195 мм | 4500руб | Швеция |
| Vinkell | 127-158 мм | 3000руб | Неизвестно |
| Unipump | 110-160 мм | 2000руб | Россия |
Цены актуальны на весну 2017 г.
При покупке сразу проверяйте комплектацию изделия.
Кессон или адаптер
Пробурить скважину на своем участке это только половина дела, важно ее правильно обустроить. И тут возникает дилемма: что лучше кессон или адаптер? Давайте сравним основные моменты за и против
Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная
Оголовок для установки в кессон также оборудован адаптером, но конструкция у него иная.
| Адаптер для скважин | Кессон |
| Стоимость. | |
| При условии монтажа своими руками максимум составит 5000 руб. Если нанимать специалистов, то от 7000 до 9000 руб. придется отдать за работу. Итого максимум 14тыс. руб. | Самостоятельный монтаж обойдется 7—25 тыс. руб. Услуги приглашенных мастеров 7-10 тыс. руб. Итого максимум 35 тыс. руб. |
| Сложность работы. | |
| Просверлить отверстие в трубе и закрепить адаптер сможет даже дилетант. | Здесь нужно копать довольно широкий котлован, бетонировать основу, вставлять и крепить бетонные кольца, плюс грамотно установить оголовок, что также непросто. |
| Временные затраты. | |
| На саму врезку у вас уйдет максимум час, плюс земляные работы и подключение могут занять еще пару дней. | Только на обустройство корпуса кессона уйдет 3-4 дня минимум. К этому нужно добавить рытье траншеи и установку оголовка, что заберет еще 2-3 дня. |
| Расстояние от скважины до дома. | |
| По правилам это расстояние не должно превышать 5 м. В противном случае придется брать мощный, а значит дорогостоящий глубинный насос. Такой насос будет тяжело подобрать по диаметру обсадной колонны, потому что там уже стоит адаптер. | В кессоне достаточно места чтобы установить нормальную насосную станцию и качать воду на расстоянии до 50 м от дома. |
| Габариты. | |
| Адаптер можно положить в карман и отвезти куда угодно, а после установки все засыпается землей. | Для доставки бетонных колец, пластикового или же металлического кессона вам придется нанимать транспорт, плюс на участке такой колодец будет занимать место. |
| Герметичность. | |
| Обеспечивается полная герметичность соединения. | При повышении уровня грунтовых вод колодец может залить, а значит, придется тратиться на дополнительную гидроизоляцию или обустраивать дренаж. |
| Техническое обслуживание. | |
| Каждые 2-3 года вам придется откапывать соединительный узел, чтобы заменить прокладки. Плюс за такое длительное время нагруженное соединение «ласточкин хвост» может прикипеть и сорвать его будет тяжело. | Сделать профилактику оборудования установленного в кессоне не составит большого труда. |
Расширительный переходник на фото спасет от проблем с подбором глубинного насоса.
Установка скважинного адаптера
Работы выполняются после окончания буровых работ и крепления насоса на трубу. Монтаж скважинного адаптера производится согласно следующей инструкции:
- Нужно раскопать обсадную трубу до уровня немного ниже промерзания грунта.
- В обсадной колонне просверлить отверстие требуемого диаметра для вывода патрубка адаптера с резьбой наружу.
- Отрезать трубу по расчетному размеру, чтобы ее длины хватило для установки в скважине.
- Наружную часть адаптера привязать к капроновому шнуру и опустить вниз.
- Вывести резьбовую часть через отверстие.
- Установить уплотнение.
- Поставить обжимное кольцо.
- Закрутить фиксирующую гайку.
- К внешней стороне адаптера прикрутить переходник под трубу.
- К концу вертикальной трубы присоединить внутреннюю половинку адаптера.
- Сверху в зависимости от конструкции изделия можно установить кран для слива воды.
- Опустить трубу с насосом вниз и аккуратно защелкнуть обе части скважинного адаптера вместе на замок «ласточкин хвост».
- Провода и трос вывести через крышку обсадной трубы наружу.
- Подсоединить горизонтальную магистраль, идущую в дом.
Достоинства и недостатки «переходной техники
Технология заканчивания скважин с использованием адаптера – реальная альтернатива установке кессона. И причина тому – ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:
- Эстетические качества. Благодаря возможности скрытого монтажа колодец с переходником будет практически незаметен на месте. Особенно это актуально для владельцев, которые опасаются кражи помпы.
- Высокая герметичность системы. Соединения адаптера очень плотно прилегают друг к другу. Уплотнительное кольцо устройства вполне способно выдержать давление в системе 7-8 атмосфер. Конструкция, предусматривающая демонтаж скользящей части устройства внутри трубы кожуха даже при наличии течи, обеспечит работу устройства.
- Доступная стоимость. Цена адаптера в несколько раз дешевле кессона, благодаря чему широкий круг покупателей может позволить себе купить и установить устройство на своем участке.
- Отличная несущая способность. В зависимости от толщины стенки устройства и материала изготовления все участки переходной резьбы способны выдерживать подключаемые коммуникации и погружной насос, общий вес которого достигает от 200 до 800 кг.
- Легкость установки. Это не подразумевает использование сварочного оборудования и наличие у исполнителя навыков сварщика. Земляные работы ведутся по минимуму – только по присоединенной ветке водопровода. С установкой скважинного адаптера справится даже начинающий мастер.
Благодаря высокой герметичности устройства его можно безопасно использовать при строительстве системы на участках с характерными для межсезонья водными потоками вверх по течению, а также вблизи подземных коммуникаций.
Установка адаптера – выигрышный вариант при нерегулярной эксплуатации колодца и «промерзании» гидротехнического сооружения на долгое время
Но, как и любое устройство, очень полезное устройство не лишено недостатков. Например, при установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтных и профилактических работ.
гарантировать герметичность стыковки деталей скважинного адаптера можно только при проведении профилактической обработки наружных и внутренних прокладок, а также их своевременной замене.
Например, внешнее уплотнение, находящееся в прямом контакте с землей, приходит в негодность через 2-3 года использования. А чтобы провести эти работы, нужно выкопать яму, что не всегда удается.
Установка адаптера ограничивает возможность подключения дополнительных источников водозабора из колодца, например для полива участка
Латунь и другие металлические сплавы, используемые при изготовлении недорогих переходников, в процессе эксплуатации окисляются. В результате в местах крепления часто наблюдаются заедания деталей, что усложняет процесс снятия помпы.
По этой причине специалисты рекомендуют покупать переходники из бронзы, нержавеющей стали и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы прослужат от 20 до 50 лет.
Сегодня в Европе используются только переходники, изготовленные из пищевых сплавов, таких как DZR или Sanitary Brass. Но отечественные ГОСТы допускают использование устройств из нержавеющей стали, бронзы и латуни в связи с тем, что площадь контакта его элементов с водой незначительна.
Еще одно слабое место – соединение переходника со сливным шлангом и шлангом, на котором установлен насос.
Основная причина возможной разгерметизации стыков конструкции – соединительные элементы выполнены из разнородных материалов
Соединительные элементы системы по-разному реагируют на воздействие температуры и влажности, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности, чтобы труба, ведущая от колодца к дому, была из нержавеющей стали.
Кессон или адаптер
Кессон проверен многими годами эксплуатации этого типа сооружений. А адаптер, устанавливаемый на скважину – устройство относительно новое, и многие отказываются от его монтажа, считая его конструкцию недоработанной и требующей улучшений.
В сравнении с кессоном, адаптер имеет несколько преимуществ:
- Цена (в среднем в 5-6 раз дешевле);
- Быстрота и простота монтажа;
- Минимальное количество земляных работ при монтаже;
- Отсутствие сварочных работ.
Но есть и недостатки:
При малейшем засорении мест стыков или появления там признаков окисления металла скважинный адаптер может начать работать неисправно
Поэтому для надежной работы системы водоснабжения очень важно качество металла, из которого эта деталь изготовлена – это должны быть медь или латунь, но никак не непонятные сплавы (часто китайского происхождения).
Кроме того, гораздо раньше металлических деталей адаптера из строя выходят резиновые прокладки, применяемые для уплотнения и герметизации мест соединений.
Хотя адаптер монтировать на скважину легко и быстро, в обслуживании и ремонте это устройство сложнее кессона.
Все то оборудование, которое обычно размещается внутри кессона, придется располагать внутри дома.
Кессон при больших первоначальных затратах денег и труда в дальнейшем потребует их меньше. Кроме того, он может использоваться на любой глубине скважины, для скважинного адаптера существует ограничение в 70 м.
Адаптер для скважины может прослужить без единой замены деталей и десяток лет, а может уже на второй год эксплуатации потребовать ремонта. Если скважина устраивается на несколько лет, то преимущества этой детали очевидны, и ее ресурса хватит на обеспечение бесперебойной работы во время всего срока службы. В случае, когда скважину устаивают в расчете на длительную эксплуатацию стоит хорошенько подумать, нужны ли регулярные затраты на отрыв котлована и ремонтные работы.
Следует обратить внимание, что адаптер, устанавливаемый на скважину, занимает достаточно места внутри трубы(около 3 см от диаметра). Этот факт следует учитывать, подбирая насос, а также быть готовым, что старый насос, которым пользовались до монтажа этой детали, может уже в колодец не влезть
Установка адаптера для скважины предпочтительней, если:
- Ограничены финансы (экономия при выборе адаптера – 5-6 раз);
- Рядом с системой водопровода обустроены какие-то иные коммуникации;
- В случае нерегулярного использования скважины, ее «заморозки» на продолжительное время;
- При нехватке времени (на монтаж адаптера хватит нескольких часов).
Виды гидроаккумуляторов
Гидроаккумулятор необходим для поддержания постоянного давления в системе водоснабжения. Он позволяет добиться необходимого напора.
Перечень решаемых задач следующий:
- Экономия эксплуатационного ресурса электронасоса благодаря периодическим отключениям.
- Предотвращение гидроударов, из-за которых могут выйти из строя отдельные элементы системы.
- Создание запасы воды на случай отключения электроэнергии или поломки оборудования.
- Поддержание постоянного давления в трубах.
Во время выбора опираются на производительность и потребности семьи в воде. Обычно используются мембранные и баллонные гидронакопители. Отличаются эти два вида своим внутренним устройством. Мембранный бак имеет два отсека. В первом находится воздух, а во второй подаётся жидкость.
У баллонного накопителя установлена груша, а не мембрана. Достоинства такого вида:
- Жидкость не касается стенок накопительного бака. Это значит, что нет риска возникновения коррозии.
- Груша легко заменяется.
Также гидроаккумуляторы различают по их расположению. Бывают вертикальные и горизонтальные устройства
Важной характеристикой является вместительность накопителя. Необходимо понимать, что он не будет полностью заполняться
Примерно половину объёма будет занимать воздух.
Выбор и монтаж всего оборудования должен выполняться комплексно. Необходимо сделать точные расчёты потребления воды. Правильная обвязка будет определять качество работы системы.
