Виды байпасов, применяемые в однотрубной и двухтрубной системе
В зависимости от систем, в которых он будет применяться (однотрубной или двухтрубной), байпас можно подразделить на два вида:
- Автоматический (используется обратный клапан);
- Ручной (обратный клапан отсутствует).
Автоматический байпас
Автоматический байпас применяют с целью регулировки подачи воды и контроля температуры прогрева конкретных помещений. Такое устройство может осуществлять частичный или полный отвод теплоносителя от радиаторов. Схема с обратным клапаном используется в системах с принудительной циркуляцией. В случае отключения электроэнергии насос остановит свою работу, однако, перекрыв прохождение воды к нему и открыв кран на магистральном трубопроводе, можно сделать запуск процесса естественной циркуляции. Обратный клапан используется в качестве постоянного источника для циркуляции насоса. Он работает в автономном режиме и включается по мере необходимости. Ставить автоматический байпас необходимо совместно с насосом.
Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.
Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |

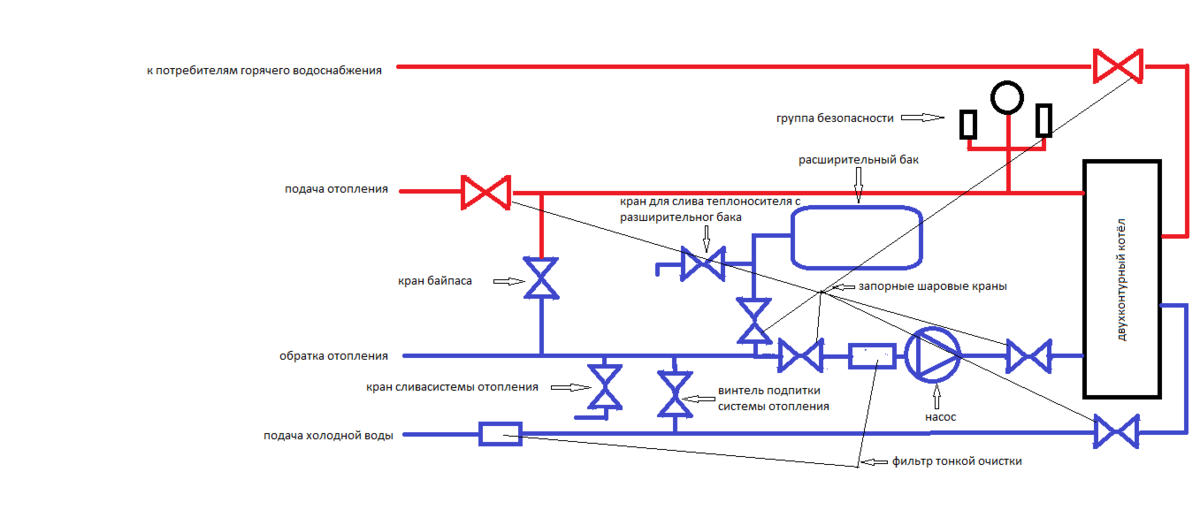

Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.
Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Правильный монтаж
Монтаж байпаса радиатора требует наличия запирающей арматуры
При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:
- обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
- на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
- обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.
Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:
байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса
С этой же целью врезку параллельного контура выполняют на удалении от котла; располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа; диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса; фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости. Конструкция байпаса не представляет сложностей
Конструкция байпаса не представляет сложностей
Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.
Инструкция
Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации
Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.
- Слейте теплоноситель из отопительной системы.
- При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
- Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
- К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
- Смонтируйте сгон и установите центральный вентиль.
- Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
- Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
- Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
- Закачайте теплоноситель в систему отопления.
- Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
- Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
- Проверьте эффективность работы системы на всех скоростных режимах.
После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.
Особенности монтажа при установке батарей
Радиаторы в систему отопления могут врезаться как на вертикальных, так и на горизонтальных байпасах. В обоих этих случаях монтаж производится, конечно же, с соблюдением определенных правил.
При вертикальной врезке байпас следует стараться устанавливать как можно ближе к батарее и дальше от стояка. Никакой запорно-регулирующей арматуры на участке между вертикальной перемычкой и стояком быть не должно. Все необходимое оборудование в данном случае монтируется между обходным узлом и самим радиатором.
Чаще всего обвязка батарей на байпасах в вертикальной схеме производится в разрыв стояка. Но при необходимости можно устанавливать батарею и на отводах того же диаметра, что и сам стояк. При горизонтальных подключениях должны использоваться подводящие отрезки на один размер меньше самого байпаса.
Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.
Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.
Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Поэтапная технология установки байпаса своими руками
Рекомендации специалистов помогут установить клапан перепускной для воды с учетом всех нюансов:
- От вертикального стояка до байпаса должно быть расстояние намного большее, чем от клапана до радиатора.
- Если под рукой нет фабричного изделия, подойдет самодельное из отрезка трубы с двумя тройниками. Стыковка сваркой или на резьбу. Резьбовые соединения есть на готовых тройниках, а концы трубы оснастить нарезкой самостоятельно.
- В зону между перепускным клапаном и батареей нужно врезать регулировочное или терморегулировочное оборудование. Дополнительное оснащение пригодится для корректировки температуры нагрева, поможет сделать систему более эффективной.
- Чтобы было удобнее снимать насос, обводной трубопровод следует дополнить запорной арматурой. Для отключения подачи воды краны завернуть, насос снять, починить, установить, затем можно снова запускать циркуляцию воды по трубам.
- Для запуска старой и давно не работавшей системы отопления врезается перепускное устройство с циркуляционным насосом, клапаном обратного типа и шаровыми кранами. Насосное оборудование запустит воду по трубам, обратный клапан не допустит обратного хода теплоносителя, шаровыми кранами удобно регулировать интенсивность подачи воды в систему.
- Для циркуляции теплоносителя с заданной скоростью и поступления в батареи без задержки, байпас сооружается из трубы с сечением на 1 размер меньше, чем сечение центрального трубопровода.
- Подключая насос в патрубок обходного устройства, нужно оснастить систему шаровым краном или обратным клапаном.
- При выкладке контуров теплого пола байпас оборудуется в обязательном порядке. Перепускной обводной трубопровод обеспечит подачу теплоносителя из смесителя уже после перемешивания горячей и охлажденной воды (обратки). Трехходовые клапаны пропускают малую порцию горячей воды, большая часть теплоносителя нужного режима нагрева циркулирует через обводную трубу, транспортируется по контуру и направляется к прибору нагрева (котлу).
- В процессе обустройства малого контура твердотопливного котла перепускной прибор нужно установить так, чтобы один патрубок был соединен с подающим трубопроводом с максимально прогретым теплоносителем, второй патрубок соединить с трехходовым клапаном, установленным на трубе обратного тока воды.
Пошаговая установка устройства:
- увеличить расстояние резьбовых концов на участке, где ранее был накручен насос;
- собрать насосное оборудование, узел вокруг насоса, закрутить шаровые краны;
- все соединения насоса разъемные, не придется применять сварку, нужно следить за прочностью скручивания и герметичностью стыков;
- за шаровыми кранами установить тройник с размером сечения, который равен диаметру трубопровода;
- убрать насос, обрезать трубу магистрали, установить узел, соединив обе части трубопровода с основной магистралью;
- как только этот участок байпаса собран, установить насос на место;
- трубопровод поднять по отношению к тройникам так, чтобы он не мешал работе насоса;
- свести два патрубка вращением, накрутить перемычку, шаровые краны – все детали оснащены резьбой и разъемными соединениями, сложностей с закручиванием не будет.
Труба перепускного клапана может располагаться вертикально или горизонтально, на функциональность байпаса положение не влияет.
Есть нюансы в случае врезки прибора при установке обводной трубы:
- Сечение обводной трубы нужно выбирать на 1 размер меньше, чем сечение внутреннего туннеля основного трубопровода.
- Перемычку устанавливать максимально близко к радиатору.
- В квартире многоэтажного дома кран на байпас не устанавливается.

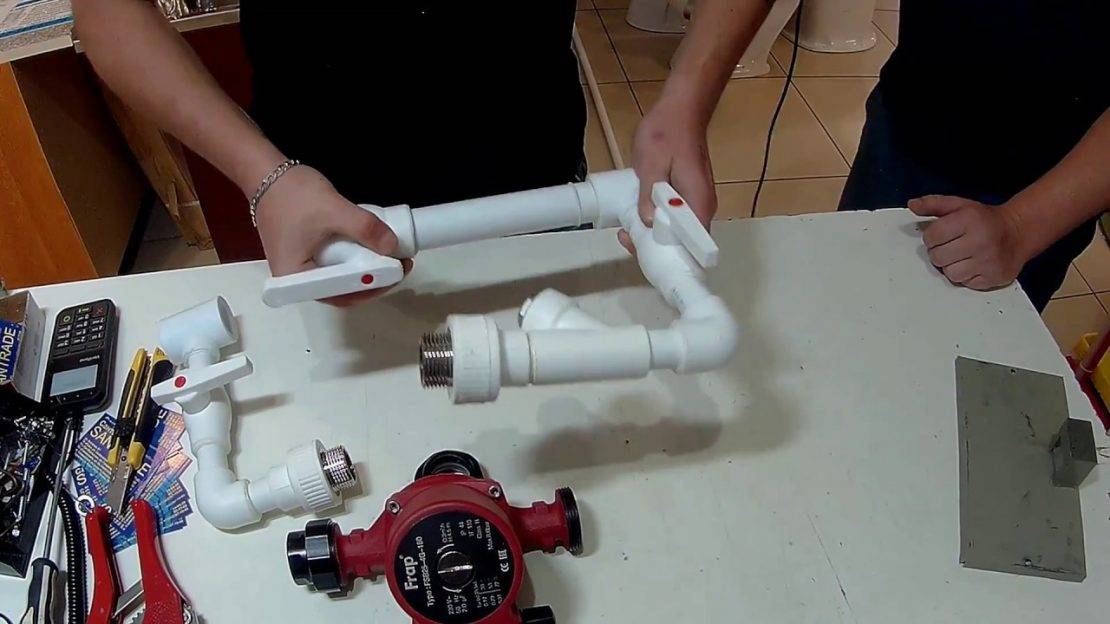

Сборка обходного узла при установке радиатора
Собственно сам байпас при монтаже батарей может изготавливаться, к примеру, с использованием:
- отрезка полипропиленовой трубы;
- двух кранов и тройников;
- двух муфт;
- двух коротких труб-отводов.
Длину отрезка трубы для обходного узла, конечно же, следует подбирать с учетом расстояния между выходами подключаемого отопительного оборудования.
Производится сборка байпаса в следующем порядке:
- краны прикручиваются к муфтам;
- к муфтам с другой стороны посредством утюга привариваются отводы;
- к каждому отводу приваривается по тройнику;
- к горизонтальным выходам тройников приваривается основная труба байпаса.
Обходные узлы из труб другой разновидности собираются примерно по той же схеме с использованием резьбовых соединений и льняной нити или же сварки.
При врезке радиатора к крайним выходам тройников байпаса в последующем подключается отводящие и подводящие трубы стояка либо нижней магистрали. Батарея включается в систему через краны.
Конструкция механизма
Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.
Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:
- возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
- такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
- можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.
Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.
Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом
В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной
Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается
В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.
Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.
Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.
Монтаж устройства
Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками
Важно только придерживаться нескольких требований:
- подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
- монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
- необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
- вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
- при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
- при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.
Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%
Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот
Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.
Обвязка батарей
Если монтаж системы проводится самостоятельно, то нужно знать все требования, которые предъявляются к тому или иному элементу. Это касается и байпаса. Зачастую его устанавливают в местах крепления радиаторов. Но, для чего нужен байпас в системе отопления? Этот вопрос нужно рассмотреть более тщательно.
Радиаторы обвязываются по простой схеме
Зачем он нужен?
Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, которые отвечали за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:
- Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
- Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторе уже при поднятии вверх. Такое последовательное подключение приборов имеет некоторые недостатки.
Как в первом, так и во втором случае подключение выполнено последовательно. А это значит, что при возникновении неполадки на каком-то оборудовании, придется отключить всю систему. Чтобы обойти эту проблему, в систему включались специальные трубы-перемычки. Так, при необходимости посредством кранов радиатор отключается от системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.
Перемычка устанавливается ближе к батарее
Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется с помощью радиаторов. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.
Труба перевязки имеет различную форму
Монтаж байпаса
Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть некоторые правила и рекомендации специалистов:
- На промежутке между стойком и байпасом не должно быть никаких вентилей. В ином случае циркуляция теплоносителя может быть нарушена.
- На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом должно быть предусмотрено место для установки запорной арматуры. Ее монтируют с двух сторон радиатора.
- Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, то произойдет разбалансировка схемы. В автономной системе частного дома это в свою очередь позволяет перенаправить поток. В многоэтажном строении такой вариант малоэффективен и является нарушением норм.
- Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, которые отходят к радиаторам, делаются на размер меньше. В горизонтальной схеме соотношение размеров несколько иначе.
Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно всем законам гидравлики. Что же касается монтажа, то его особенности напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто варить перемычку и установить краны.
Монтаж осуществляется по-разному
Использование полипропиленовых, а также металлопластиковых предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.
Насос часто устанавливают на перемычке
Ошибки, часто встречающиеся при самостоятельном монтаже
Нередко домашние умельцы, решившие собственноручно поставить новые алюминиевые радиаторы вместо отслуживших свое чугунных, допускают 2 распространенных огреха:
- оснащают прямой байпасный отрезок шаровым краном в стремлении направить всю нагретую воду в батарею;
- собирают смесительную конструкцию, дополнив ее трехходовым краном с целью самостоятельной регулировки теплоотдачи.
Второй пример с натяжкой можно назвать допустимым, если речь идет об индивидуальном отоплении, здесь домовладелец может единолично распоряжаться отдачей греющего узла. В стандартных многоквартирниках соседи могут оказаться в уязвимом положении, если кто-то один разбалансирует систему, забрав больше тепла.
Наконец, если байпас дополняет конструкцию полотенцесушителя, он предназначен лишь для удобства замены и обслуживания этого обогревателя. Рассматриваемый элемент не оказывает влияния на теплоотдачу, так как давление и скорость движения среды в водопроводе здесь изменяются в незначительной степени.
https://youtube.com/watch?v=WBFqxw11N04
Виды перемычек
Существует три типа байпаса, их можно различить по механизмам, отвечающих за запорную функцию, выглядит список так:
- Для управления применяется механическое воздействие.
- Нерегулируемые, статичные модели.
- Элементы, снабженные автоматикой.
Каждый из представленных видов имеет свои особенности, касающиеся конструкции, способы применения также несколько отличаются. Чтобы подробно разобраться во всех мелких моментах и понять, какой нужен байпас, стоит рассмотреть каждый вариант исполнения по отдельности.
С ручным регулированием
Для регулировки в этой ситуации применяется шаровой кран, подобный тип обхода обрел широкую популярность потому, что в момент открытия проходимость трубы полностью соответствует общепринятым требованиям, а при необходимости путь можно без проблем отсечь.
Отсутствие гидравлического сопротивления благотворно сказывается на функционале магистрали, а с помощью дополнительного элемента получится регулировать напор жидкости.
Специалисты советуют обратить внимание на один нюанс, кран на байпасе со временем может прикипеть, чтобы избежать таких негативных последствий, необходимо периодически его проворачивать, не допуская простоя конструкции. Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса
Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса.
Автоматический
Из известных видов можно выделить:
- Клапанный.
- Инжекционный.
Подобные агрегаты получится заметить в магистрали гравитационного вида, поскольку для хорошей работы отопления не потребуется установка оборудования, отвечающего за принудительное передвижение теплоносителя. Клапанный тип приспособления служит для предотвращения беспрепятственного движения жидкости в обратную сторону.
Инжекционный байпас
Из недостатков стоит выделить повышенную чувствительность главного элемента к чистоте воды, внести неполадки в процесс циркуляционного насоса с байпасом могут такие неприятные загрязнения как:
- Накипь.
- Ржавчина.
- Металлическая стружка.
- Окалины.
Инжекционная модель функционирует по принципу гидроэлеватора, в момент запуска насосного оборудования некоторая часть диффузора патрубка входа заполняется жидкостью, где она ускоряется. В момент разряжения за счет сужения трубы теплоноситель с обхода затягивается и направляется уже с другой скоростью благодаря передаче кинетической энергии.
При выключенном насосе магистраль может плодотворно работать в естественном режиме, вода спокойно проходит через обвод, подобные конструкции намного реже засоряются, это обусловлено отсутствием точно подогнанных деталей.
Нерегулируемый
На такой составляющей системы отопления нет дополнительного оборудования, оно выглядит как обычная обходная труба. Режим становится неуправляемым, жидкость проходит через просвет в магистрали постоянно, подобные элементы были предусмотрены для подключения радиаторов.
В схеме с вертикальной установкой байпаса в системе отопления нужно учесть некоторые нюансы, диаметр сечения обхода должен быть немного меньше трубы контура. Горизонтальный тип врезки потребует соблюдения других требований, ведь горячая вода будет стремиться вверх, перемычку нужно создать с таким же диаметром как магистраль, а патрубок, подходящий к батарее меньшего сечения.
Видео о том, что такое байпас и каковы его преимущества:
В представленном видео вы ознакомитесь с преимуществами байпаса и принципами его работы,а также где лучше байпас купить .
При наличии в доме системы, осуществляющей индивидуальное водяное отопление, жильцы нередко сталкиваются с необходимостью в установке насосов путем использования системы байпаса.
Часто об этом говорят мастера по монтажу. Именно из за этого никто и не оспаривает такую необходимость. Но при этом все еще возникают вопросы о сущности и нужности данного устройства, которые подлежат тщательному рассмотрению. Итак, разберемся со значением данного термина, попробуем уяснить его функционал и понять, действительно ли нужна для отопления в доме такая система.
Краткое содержимое статьи:
