Антенный усилитель для телевизора: схема устройства

Преимущества и недостатки

Покупка и установка усилителя даёт несколько объективных преимуществ. Основной акцент стоит сделать на таких пунктах:

возрастает мощность сигнала при использовании той же антенны;
не требуется постоянно менять положение телевизора и крутить антенну;
будут работать даже те каналы, на которые раньше шёл слабый сигнал;
увеличится сигнал в широком частотном диапазоне;
уменьшится фактор негативного влияния со стороны внешних помех.

Но у такого решения есть и обратная сторона.

К числу недостатков применения усилителя для антенны относятся такие моменты:

Возрастает общая сложность и стоимость телевизионного оборудования.
Появляется дополнительный потребитель электричества.
Не во всех ситуациях усилитель даёт ожидаемый эффект, и порой он оказывается беспомощным и бесполезным.
Если сигнал переусилить, это даст обратный эффект.

Вот почему нужно предварительно решить, нужен ли усилитель конкретно в вашем случае, а также подобрать максимально подходящий вариант оборудования.

Лучшие спутниковые антенны

MULTI Toroidal

Линейка MULTI Toroidal заслуженно пользуется популярностью среди поклонников спутникового ТВ. Например, востребованная модель Т100 способна настраиваться на работу сразу с несколькими операторами, поддерживая одновременную связь с 16-тью разными спутниками. Тарелка состоит из двух рефлекторов, малого и большого, дополненных усилителем на 40 дБ. Изделие изготовлено из прочной гальванической стали, поставляется со стеновым кронштейном и пятью держателями. Антенна выдерживает серьезный температурный диапазон работы, без проблем функционируя при морозе в –30 и жаре в +50 градусов.

Достоинства:

одновременная работа с большим количеством спутников от разных операторов;
надежные держатели и кронштейн;
усиление спутникового сигнала в 40 дБ;
практически не чувствительна к температурным колебаниям.

Недостатки:

высокая стоимость.

Triax TD-064

Мощное спутниковое устройство представлено в нескольких цветовых вариантах: стандартном белом, эффектном красном и благородном черном, что позволяет подобрать модель, которая не будет сильно выделяться на фоне фасада дома. Качество от датского производителя чувствуется во всем: филигранности сборки, надежности материалов, специальной обработке используемого металла, ветроустойчивости, способности принимать телесигнал. Устройство из оцинкованной стали прослужит не один год, радуя отличным изображением. Модификация подойдет для подключения к операторам Триколор ТВ, МТС, НТВ+.

Достоинства:

устойчивость к агрессивной внешней среде;
выдерживает скорость ветра до 42 м/с;
богатая цветовая палитра;
надежность;
прочность;
филигранная сборка;
доступная для большинства потребителей цена.

Недостатки:

нет.

НТВ+

Тарелки для НТВ-Плюс выгоднее всего приобретать в готовых комплектах для настройки домашнего телевидения спутникового формата. Кроме качественной антенны пользователь получает и мощный ресивер, карту, стеновую опору и необходимую длину кабеля для полноценного развертывания системы приема спутникового телевидения. После установки открывается доступ к каналам из оплаченного пакета, которые транслируются с неизменным качеством. В зависимости от места приобретения и других нюансов цена на телевизионный спутниковый набор может колебаться от 6 до 7 тыс. руб.

Достоинства:

быстрая настройка;
качество выдаваемого изображения;
стабильность работы;
приемлемый уровень сборки;
обилие интересных телеканалов;
хорошее покрытие;
возможность подключить спутниковое ТВ «под ключ»;
удобная смена пакета;
полная комплектация включает кабель HDMI, необходимые батарейки, крепежи.

Недостатки:

работа только с конкретным оператором.

Триколор ТВ

Как и предложение от НТВ+, тарелки Триколор ТВ можно приобрести в комплекте со спутниковым конвертером, необходимыми кронштейнами и шурупами. Отдельные наборы включают и ресиверы. Комплектация предусматривает полную самостоятельную настройку домашнего TV, которое работает благодаря передаче сигнала от геостационарных спутников.

Достоинства:

элементарная сборка;
полная комплектация для монтажа;
прекрасный прием сигнала в глубинке страны;
качество транслируемой картинки;
стоимость;
достойное покрытие;
полный комплект для настраивания спутникового ТВ;
востребованные каналы в пакете.

Недостатки:

небольшая регулировка тарелки по наклону;
поддержка одного оператора.

Орион Экспресс

Орион Экспресс полностью покрывает территорию страны и является популярным оператором не только в России, но и в европейских государствах. Вещание ведется со спутников Экспресс-AM5, Horizons-2 и новейшего спутника НАСА Intelsat-15. Кроме универсальных пакетов для всей семьи, доступных на всей территории РФ, предусмотрены отдельные предложения для жителей Сибири и Дальнего Востока (план «Восточный Экспресс»). Тарелки, рекомендуемые оператором спутникового телевидения, должны обладать диаметром не менее 80-90 см. Связь остается стабильной при любых условиях: большинство пользователей довольно предоставляемым сервисом, списком доступных каналов и их контентом.

Достоинства:

пакеты, удовлетворяющие потребности самых разных пользователей;
приемлемые цены;
интересное наполнение телеканалов;
полное покрытие сигналом даже самых удаленных регионов;
бесперебойная трансляция;
отдельные условия для телевизионных каналов, решивших сотрудничать с оператором.

Недостатки:

существуют определенные требования к принимающему спутниковый сигнал оборудованию.

Антенна для дачи с усилителем – какую выбрать

Устройства для приёма каналов аналогового телевидения со встроенным усилителем могут выйти из строя при любой грозе из-за наведённого электричества – пробивает первый каскад МШУ, расположенного прямо в антенне.

Поэтому лучше применить пассивную телеантенну, а для усилителя (отдельного) выделить место в удалении на дачном чердаке – тогда будет возможность подстройки, и не придётся лазить после каждой грозы на крышу его менять. Лучшая антенна для дачи – алюминиевая, она менее корродирует, меньше вес, и как следствие – легче устанавливается

Лучшая антенна для дачи с усилителем – пассивная . Усилитель должен стоять отдельно на чердаке.

Посмотрите товары для изобретателей. Ссылка на магазин.

Усилитель лучше выбирать с раздельными регулировками по МВ и ДМВ диапазонам. Решающее значение имеет высота установки антенны и её максимальная удалённость от железа крыши и проводов освещения.

zen.yandex.ru

Особенности подключения усилителя сигнала к телевизору

Здесь самое главное, чтобы прибор располагался максимально близко к телевизору, ведь кабельные потери оказывают существенное влияние на уровень изображения. Это требование относится не только к собственноручно собранным устройствам, но и к покупным. Исключение можно сделать лишь для антенн с коротким кабелем.

Если вы подключили усиливающее сигнал устройство, а каких-либо положительных сдвигов в уровне картинки не произошло, то следует проверить направленность антенны и волновое соответствие этих приборов друг к другу.

Помните, что все действия нужно производить с выключенным из сети оборудованием.

Запрещается подсоединять усилитель к внешней антенне, не оснащённой грозозащитой.

В заключение отметим, что занимаясь созданием антенного усилителя нужно стремиться не только к усилению сигнала, но и к тому, чтобы устройство производило как можно меньше собственного шума. Чтобы этого добиться, используйте детали высокого качества и остановитесь на минимальных размерах для прибора.

Так ли важен усилитель?

Он предназначен для снижения потерь сигнала на кабеле. Микросхема не выступает панацеей, способной переломить ситуацию, если сама антенна не ловит сигнал, либо надо ощутимо поднять качество картинки. Он необходим лишь в том случае, если приемник размещен на удаленном расстоянии от телевизора. По-настоящему усилитель себя раскрывает при удаленности антенны от телевизора, от 30 м и выше. В такого рода случаях при «дохождении» сигнала по кабелю, его мощность ослабнет. Рассмотреть приобретение данного устройства следует так же в том случае, если сигнал принимаемый от ретранслятора слабый. И уже усиленный по кабелю направляется к тюнеру.

В каком случае можно обойтись без него:

мощность сигнала в несколько раз сильнее, чем это необходимо;
кроме телевизионных каналов приемник ловит посторонние шумы;
уровень приема находится в критической отметке.

Что нужно учесть при установке:

Требуется электропитание. Для его обустройства в комплекте с товаром распространяется блок питания. Исключения возможны лишь в том случае, если для работы детали необходимо 5 В. В таком случае допускается подача электричества от самого тюнера. При этом ток будет качественным без пульсаций. К сожалению подавляющее большинство требуют от 12В.
При сильной грозе высокий риск перегорания. Для снижения обустраивают заземление и грозовую защиту.
Со временем электропитание ухудшается и с вместе с этим падает качество принимаемого сигнала.
Возможно усиление приема постороннего сигнала, который снизит качество телевизионного канала.

Виды усилителей

Он представлен довольно простым устройством с единственной функции — сохранение нужной мощности принятого излучения DVB-T2 и других стандартов вещания. Более сложных модификаций или составных устройств также не существует по одной причине усилителю нужно независимое электропитание. Однако они все же имеют некоторые различия по ряду характеристик, которые лучше рассмотреть отдельно.

Коэффициент усиления (КУ)

Этот показатель определяет мощность приемника, т.е. возможность принять и расшифровать поступивший сигнал с определенным качеством. Уровень усиления сигнала зависит от номинального значения КУ, который не суммируется с показателем антенны. Усилитель всегда должен быть мощнее антенны, в противном случае он бесполезен для повышения качества цифрового ТВ DVB-T2.

Электропитание

Особенность усилителя заключается в независимом от антенны питании, т.к. в случае подключении обоих по единому проводу сетевое напряжение резко повысит шумность в кабеле. Это правило касается как отдельных усилителей, так и поставляемых с активными антеннами.

Современные усилители поставляются с разным питанием:

Конфигурация

Усилители могут быть встроенные, выпускаемые вместе с цифровой антенной для приема DVB-T2 в качестве единого устройства, или отдельные. Встроенные варианты более предпочтительны, т.к. собираются с учетом характеристик приемного устройства, с которым и поставляются. Такие приемники называются активными. Если он еще не установлен и, по отзывам других пользователей, для телевидения потребуется усилитель — покупка активной антенны станет самым выигрышным вариантом.

Также на рынке встречаются отдельные усилители, которые используются для подключения к пассивным антеннам. Выбор данного устройства требуется делать внимательно и с учетом характеристик приемника. Задача осложняется еще и тем, что большинство пассивных приемников — это комнатные пространственные антенны для приема 20 каналов DVB-T2 стандарта, рассчитанные на прием отраженного сигнала, отличающегося повышенной шумностью.

Пивные банки (из-под «Пепси-Колы» тоже подойдут)

Почему этот материал так популярен?

во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.

Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.

Необходимые материалы:

Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
Антенный штекер, соответствующий вашему телевизору.
Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
Крепежные элементы: изолента, скотч, или пластиковые хомуты.
Паяльник, стандартный припой, флюс для пайки алюминия.
Нож, бокорезы, наждачная бумага.

Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.

Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.

Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.

Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.

Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.

Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.

Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.

«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.

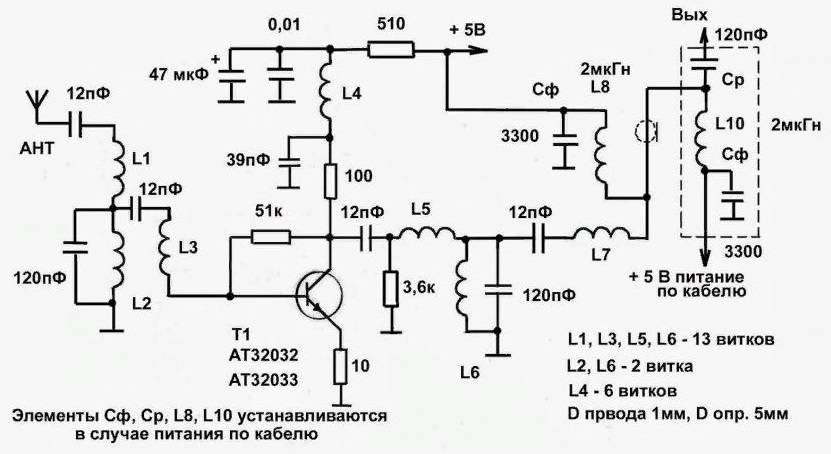

Типовая схема на иллюстрации:
