Как сделать телевизионную антенну своими руками

Двойной или тройной квадрат для 100 км

Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).

Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.

Конструкция и материалы

Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.

Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.

  • Самый большой – рефлектор.
  • Меньший квадрат называется вибратором.
  • Самый маленький (третий) квадрат – директор.
  • Планки, которые скрепляют квадраты воедино называются стрелами.

3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.

Подсоединение активной рамки (вибратора)


Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:

  1. Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
  2. Оплетка фидера припаивается к правому концу вибратора.
  3. Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
  4. Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
  5. Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.

Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.

Чертеж с размерами приведен ниже:

Антенна с минимумом материалов

Существует два совершенно элементарных метода, как сделать антенну для телевизора в домашних условиях:

  1. Вам понадобиться самая простая проволока, но из алюминия брать не нужно, так как она подвержена очень быстрому окислению. Для этих целей замечательно подойдет проволока из меди или латуни. Зачистите проволоку с двух концов от изоляционного материала, один конец прикрепите к батарее или трубе, а противоположный вставьте в телевизионный разъем. Вы заметите, что сразу появился сигнал, так как труба, проходя через большую часть дома и выходя вверх, является усилителем нужных частот. Таким способом можно «словить» около пяти каналов.
  2. Второй вариант будет доступен только людям, у которых имеется балкон. В этом случае нужно взять такую же проволоку, только длиннее, чтобы она соединяла телевизор и зону балкона. Проволоку зачистить с обеих сторон, и один конец подключить к телевизору в гнезде кабельном, а второй примотать к натянутым струнам, на которые вешают белье. Этот метод не только поможет добавить количество каналов, но еще и сделает качество изображения на порядок выше.

Антенна из жестяной банки

Для тех, кому описанный выше метод показался сложным, мы предлагаем более простое решение.

Тебе понадобится:

  • Не менее двух банок (пива или газированных напитков);
  • Деревянные планки — для опоры антенны можно взять еще одну для вертикальной мачты;
  • Коаксиальный кабель;
  • Розетка для ТВ;
  • Инструмент и крепеж: отвертка, саморезы, изолента / лента;
  • Если у вас есть вышеперечисленные материалы, вы можете безопасно приступить к работе:
  • Промойте и просушите банки;
  • Прикрутите банки скотчем или изолентой к направляющей, расстояние между ними должно быть около 7,5 см.;
  • Очистите коаксиальный кабель — у вас должно получиться два проводника;
  • Закрепите проводники к банке: прикрутите жилы к саморезам, саморезы прикрутите к банке, предварительно очистив поверхность банки от краски. Со знанием дела можно припаять проводники к олову;
  • Закрепите кабель на направляющей изолентой;
  • возможно одновременное использование нескольких дорожек со сторонами, установив их на общем дереве на небольшом расстоянии друг от друга;
  • Установите получившуюся антенну на свое усмотрение;
  • Подключите кабель с другого конца к вилке;
  • Вы можете искать каналы!

Теперь, когда вы знаете, как сделать антенну своими руками, вы можете получить доступ к телевизионному сигналу в любой ситуации и в любом месте.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

  • две жестяные банки емкостью 0,5 литра,
  • кусок деревяшки или пластика около 0,5 метра длиной,
  • кусок телевизионного провода RG-58,
  • паяльник,
  • флюс по алюминию (если банки алюминиевые),
  • припой.

Собираем так:

  1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
  2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
  3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
  4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
  5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
  6. Ее распределяем по поверхности банки и припаиваем.
  7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
  8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
  9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Приемные антенны класса волновой канал своими руками

Конструкция антенны

Прежде всего о количестве элементов. У волнового канала имеется траверса, на которую крепятся параллельно друг другу, начиная сзади:

  1. Рефлектор.
  2. Активный вибратор.
  3. Пассивные вибраторы (директоры).

Для каналов метрового диапазона необходимо пожертвовать коэффициентом усиления ради увеличения рабочей полосы устройства. Достигается путем снижения количества директоров.

Выглядит практически следующим образом:

  1. Диапазон ниже 70 МГц потребует наличия одного директора. Получается трехэлементная антенна волновой канал. Образована рефлектором, активным, пассивным вибраторами.
  2. Диапазон ниже 110 МГц обходится четырехэлементной антенной, где имеется два директора.
  3. 170 – 240 МГц принято ловить волновыми каналами с пятью пассивными вибраторами.
  4. 470 МГц и выше (цифровые мультиплексы) – рекомендуется применять антенны из 15 элементов: рефлектор, активный вибратор, 13 директоров.

Используйте антенны для приема радио диапазона FM, знайте: поляризация вертикальная. Элементы, о которых поговорим ниже, располагаются перпендикулярно земле. Теперь размеры. Узлы, кроме активного вибратора, представляют собой куски проволоки, закрепленные на траверсе параллельно друг другу. Активный вибратор выглядит удлиненным прямоугольником со скругленными сторонами. Углы прямые, на практике, выгибая из толстого материала, не получается сделать точно. Выделим четыре вида расстояний в волновом канале:

  1. Между рефлектором и активным вибратором.
  2. От активного вибратора до первого директора.
  3. От первого директора до второго директора.
  4. Между остальными директорами.

На практике себя показывает отлично конструкция, где директоры имеют одинаковую длину, меньшую, нежели у активного вибратора. Рефлектор должен длиной превосходить каждый в отдельности. Элементы изготавливаются из круглой медной, латунной, алюминиевой проволоки круглого сечения. Допускается использовать центральные жилы 4-жильных кабелей. Прочие будут искажать прием, разрешается испробовать.

Изготовить траверсу следует из дачного черенка лопаты, трубы полиэтилена (полипропилена) высокой плотности. Элементы крепятся поперек болтовыми соединениями, при необходимости длинные директоры снабжаются направляющими из прочного диэлектрика (древесина). По возможности элементы располагаются в одной плоскости, быть горизонтальны.

Мачта обоснуется позади активного вибратора, рекомендуется применить одну-две наклонные распорки. Ни одна не должна попасть в зазор между первым директором и активным вибратором. В противном случае антенна телевизионная цифровая будет работать отвратно, сбитая искажениями сигнала крепежом.

Сама мачта устанавливается на растяжки из стальной проволоки. Допустимо пользоваться двумя комплектами при необходимости. Кабель для телевизионной антенны по нормам используется 75 Ом. Такое же значение имеют и волновые сопротивления разъемов плазменных и жидкокристаллических телевизоров. Как результат, блокируется отражение мощности, мастера добиваются уверенного приема сигнала с минимальными затратами энергии и технических средств. При переусилении снижайте коэффициент передачи аттенюаторами.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

  • Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
  • Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
  • Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

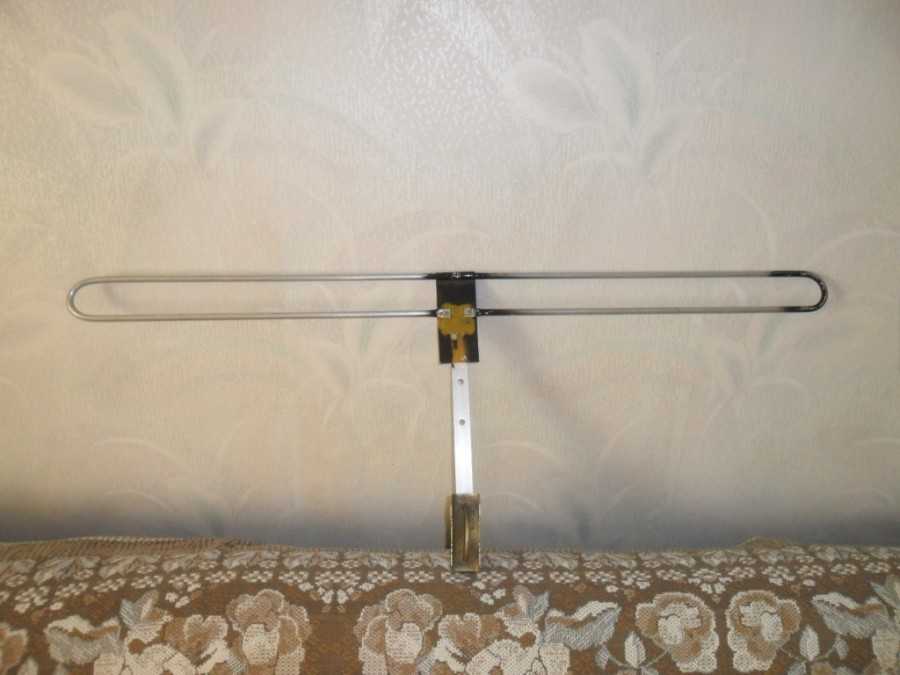

Простая телевизионная антенна

Если вы не мните себя большим мастером, а попробовать сделать антенну своими руками все же хочется, нужно попробовать смастерить самую простую ее конструкцию. Для этого необходимо выполнить такие манипуляции:

  1. Чтобы сделать простейшую антенну своими руками, нужно подсоединить антенный вход на тв с любым контуром из металла, предварительно изолированным.
  2. Контур нужно установить на подставку из пластика или дерева, и поставить на сам телевизор или балкон.
  3. Соединять телевизор с антенной нужно при помощи штекера и кабеля, у которого необходимо срезать изоляцию около 5 см в длину.
  4. Открывшуюся обмотку нужно разделять пополам и отогнуть.
  5. Внутреннюю обмотку также аккуратно обрезать на эту же длину и оголить жилу кабеля.
  6. В штекере закрепить при помощи шурупов жилу с обмоткой. Если в вашем штекере нет места для крепления обмотки, то нужно ее срезать.
  7. Другой край кабеля закрепить на контуре, перед тем его аналогично зачистить, сделать кольцо из жилы и закрепить.
  8. Места соединения нужно обмотать изоляцией для надежности конструкции.

Для улучшения сигнала на домашней антенне, нужно использовать электронные усилители сигнала.

Антенна Харченко для приема DVB-T2

Сегодня существует несколько модифицированных версий антенны для цифрового ТВ, которые представлены приемником круглой, треугольной, «бабочка» и др. форм. Но самой стабильной и качественной остается именно биквадратный (двойной квадрат) вариант, сборка которого и будет рассматриваться.

Расчет

Перед изготовлением требуется рассмотреть исходные характеристики и провести расчет антенны Харченко. Чертежи и ее схема составляются на основе единственной величиной — частотой, на которой идет сигнал. Она измеряется в Герцах (Гц) и обозначается буквой F. Она напрямую влияет на длину электромагнитного излучения (ƛ), которая вычисляется формулой 300/F.

В качестве примера берется частота вещания первого и второго мультиплексов в Москве — 546 и 498 МГц (мегагерц). Следовательно, нужна двухдиапазонная антенна.

Подставляя оба значения в формулу, находится длина волны излучения сигнала:

  • ƛ1 = 300/546 = 0.55 м = 550 мм;
  • ƛ2 = 300/498 = 0.60 м = 600 мм.

В итоге получается длина волн 5.5 и 6.0 дм, для их приема нужны антенны диапазона ДМВ, которые называются дециметровыми. Теперь легко вычислить ширину волны в поперечнике, которой она проецируется на приемник. Она равна ½ длины и составляет 275 и 300 мм для первого и второго мультиплексов.

Для качественного приема цифрового сигнала размер каждого ребра биквадрата должен в точности соответствовать половине проецируемой ширины волны в поперечнике (или ее полудлины). В качестве материала может служить алюминиевая жила или медная трубка. Идеальным вариантом будет медная проволока 3 — 5 мм. У нее устойчивая геометрия и она хорошо гнется.

Сборка

Приемник изготовляется из двух независимых заготовок. Каждая из них будет представлять форму правильного ромб со сторонами 137.5 и 150 мм. Т.к. у данной фигуры все стороны равны, на разрыве будут короткие стороны. Для упрощения процесса нужно отрезать провод длиной 2х137.5 + 2х150 = 575 мм и от краев отмерить 150 мм, а также поставить отметку посередине. Отмеченные точки — это места изгиба. В итоге должно получиться два одинаковых ромба со смежными укороченными сторонами на разрыве.

На следующем этапе изготовления антенны для цифрового ТВ своими руками нужно соединить обе ромбовидные заготовки в единую конструкцию. Для этого их нужно расположить разрывами друг к другу и сварить симметричные концы. Если нет сварочного аппарата, можно использовать холодную пайку или надежный крепеж. В последнем случае заготовки должны быть соединены токопроводящим элементом!

Важно! У готовой самодельной конструкции должна быть ровная плоскость. Чтобы ее соблюсти рекомендуется перед спайкой или креплением зафиксировать заготовки.

Рефлектор

Приемник готов и осталось выбрать рефлектор. В качестве него может служить любая металлическая пластина или фазированная решетка (например, медный экран).

Его нужно выбирать с соблюдением двух условий:

  • расстояние между рефлектором и приемником составляет ƛmax/7;
  • площадь активной (токопроводящей) поверхности рефлектора на 20% больше площади биквадрата антенны;
  • приемник должен «лежать» внутри плоскости рефлектора.

Сначала нужно вычислить площадь приемника, который включает два «квадрата», следовательно, она составит 2х(150х150) мм = 45 000 мм2. Для удобства подбора рефлектора лучше перевести значение в сантиметры — 45 000/100 = 450 см2. В итоге, площадь рефлектора должна быть более 450х1.2 = 540 см2. В качестве примера им может стать лист 20х27 см.

Важно! Учитывая, что из за «разрывов» фактическая площадь биквадрата меньше расчетной, в качестве исходной берется именно последняя. Во-первых, фактическую поверхность рассчитать невозможно

А во-вторых, такой подход гарантирует, что площадь рефлектора всегда будет >120% площади приемника.

Теперь нужно рассчитать расстояние между рефлектором и приемником — L = ƛmax/7 = 600/7 = 85.714 мм = 8.5714 см. В качестве практического берется округленное значение

Важно, чтобы между результатом и выбранным значением погрешность не превышала толщину проводника. При использовании провода диаметром 3 мм между приемником и рефлектором в данном случае расстояние может составлять 8.3 —8.8 см

К готовой антенне Харченко для цифрового ТВ припаивается один конец кабеля с сопротивлением 50 — 75 Ом, а к другому — штекер. Как подключить кабель к антенне? Это вопрос надежности — лучше к верхнему основанию, а нижнее использовать в качестве крепежа.

Простая антенна для приёма цифрового ТВ

Ещё один полезный тип домашней антенны на дачу – «бабочка». Это совсем несложная конструкция, для создания которой понадобится:

  • Доска или фанера около 60 см в длину и 7 см в ширину, толщина около 20 мм;
  • Медный экранированный провод с 4-миллиметровым сечением жилы;
  • Коаксиальный кабель «РК-75»;
  • Шайбы, саморезы, паяльник.

Ниже мы приведём схему разметки, по которой нужно сделать основу антенны-бабочки.

Схема

После этого подготовьте 8 отрезков медной проволоки, длина каждого – 37,5 см. Отступите 17,75 см и в центре каждого отрезка снимите 2 см изоляционного слоя. Придайте им V-образную форму таким образом, чтобы концы элементов находились на расстоянии 7,5 см друг от друга (такая форма считается оптимальной для качественного и чёткого приёма телесигнала).

Следующий шаг – подготовьте ещё два проволочных элемента длиной около 22 см. Разметьте каждый элемент на 3 равные части и зачистите между полученными отрезками изоляцию провода.

Ещё два небольших отрезка провода нам потребуется для того, чтобы соединить антенну с гнездом.

Теперь остаётся просто собрать все подготовленные элементы в единую конструкцию и припаять кабель к штекеру.

Вот так легко можно самостоятельно изготовить эффективную антенну-бабочку для приёма цифрового телевещания.

Как сделать ТВ антенну своими руками

Если жилище находиться недалеко от телевышки, то смастерить антенну для сносного приема сигнала формата DVB-T2 можно самостоятельно. Для устройства потребуются простые материалы, которые есть в каждом доме.

Простейшая антенна из кабеля изготавливается следующим образом:

  1. Отмерить 20 см кабеля от приемника.
  2. Оголить 5 см провода, оставить лишь медную сердцевину кабеля.
  3. Вставить оголенный стержень в соответствующий разъем телевизора.
  4. Опытным способом определить правильное направление кабеля.

Антенна готова, сгодиться «на прорыв», но она не обеспечит приема устойчивого сигнала.

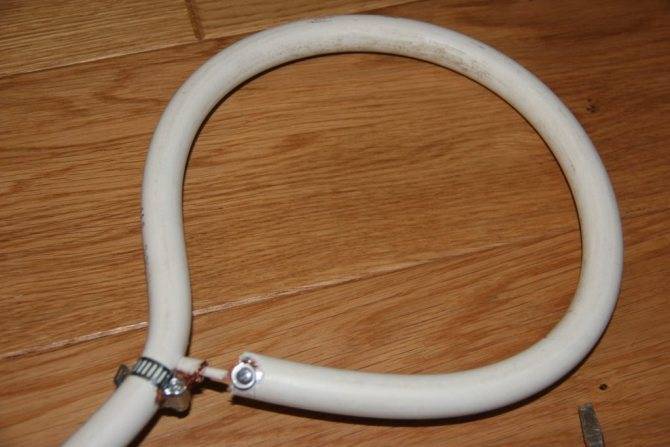

Из коаксиального кабеля

Коаксиальный кабель представляет собой соединение двух элементов – проводника и экрана, которые расположены соосно, но разделены изоляционной вставкой.

Конструктивное исполнение кабеля позволяет соорудить из него хорошую антенну для приема сигнала формата DVB-T2 в сжатые сроки.

Для работы пригодятся:

  • два куска коаксиального кабеля длиной (50 см, 17 см);
  • фрагмент фанеры или доски для основы;
  • изолента;
  • нож;
  • паяльник.

Мастер класс по созданию антенны:

  1. Коаксиальный кабель (50 см) сложить в форме подковы.
  2. Концы не замыкать.
  3. Зафиксировать будущую антенну на фанерной основе.
  4. Кусок кабеля (17 см) согнуть в форме малой подковы.
  5. Присоединить малую подкову к большой, замкнув соответствующие концы.
  6. Третий небольшой кусок кабеля соединить с подковами одним концом, второй конец вставить в разъем телевизора.

Если телевышка находиться рядом с домом, то подобный вариант антенны подойдет. В противном случае понадобиться дополнительный усилитель сигнала.

«Восьмерка»

Антенна по типу «восьмерка» известна каждому дачнику. Ее легко смастерить на коленке из подручных материалов за считанные минуты.

Понадобиться:

  • небольшая коробка из картона;
  • электрический кабель;
  • электровилка;
  • нож;
  • паяльное устройство;
  • малярный скотч;
  • фольга;
  • клей.

Пошаговый план действий:

  1. Оклеить коробку изнутри фольгированной бумагой, фольга нужна для отражения сигнала.
  2. Закрыть коробку, обмотать скотчем для предотвращения открывания.
  3. На крышке разместить два куска кабеля, скрученных в круг, в форме цифры «8».
  4. Закрепить восьмерку малярным скотчем.
  5. По центру восьмерки оголить кабель, вывести конец от металлической оплетки для подсоединения антенны.
  6. Отрезать кусок провода нужной длины, достаточной для подключения приемника к телевизору.
  7. Один конец провода зачистить, соединить с центром восьмерки.

Антенна «восьмерка» хорошо себя зарекомендовала. Сигнал, полученный с ее помощью, по качеству схож с сигналом от спутниковой тарелки.

Квадрат

Антенна в виде двойного и тройного квадрата требует больше труда в изготовлении. Подручные материалы не подойдут, понадобится некоторый инструмент.

Преимуществом является прием слабых сигналов при условии точного направления на ретранслятор.

Квадраты делают из металлических трубок, располагают параллельно друг другу. Между квадратами монтируют диэлектрический материал.

Из металлических банок

В умелых руках даже жестяные банки превращаются в детали для антенны.

В примитивном варианте банки крепят скотчем к вешалке для одежды, между банками крепят провод с оголенными концами. С подобным устройством реально поймать до семи каналов.

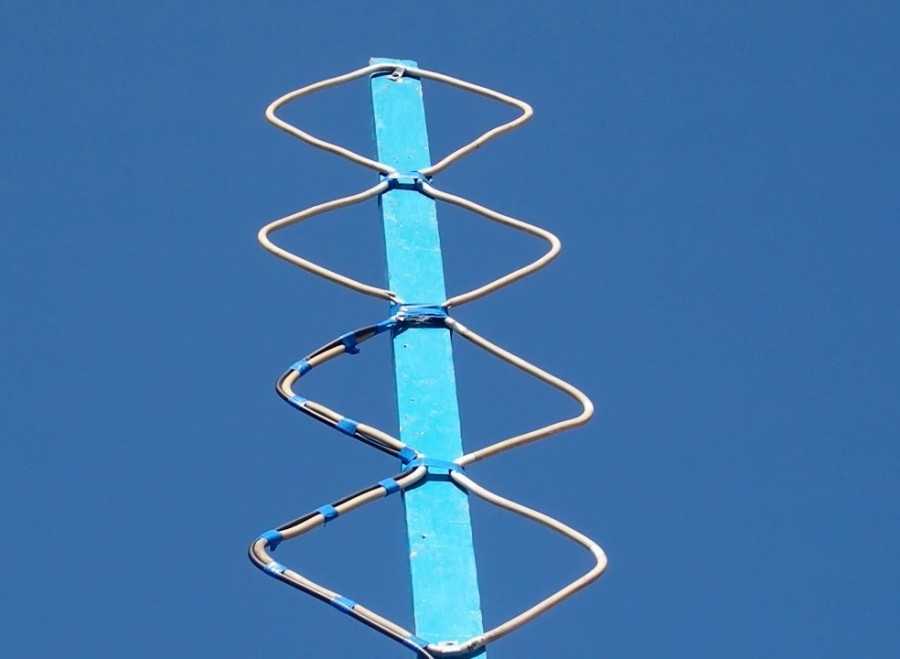

В виде бабочки

Добыть больше 10 каналов хорошего качества можно с помощью антенны бабочки.

Конструкция состоит из деревянной опоры, медной проволоки, провод.

На доске сверлят отверстия по определенной схеме. Проволоку с 4-милиметровой жилой нарезают на куски, сгибают полукругом в форме крыльев бабочки.

Восемь идентичных кусков провода длиной по 35 см каждый сгибают оголенными концами. На деревянную основу устанавливают элементы из проволоки, фиксируют их при помощи саморезов.

Спутниковая

Спутниковая антенна работает в комплекте с ресивером. Если в наличии нет необходимого оборудования, то создавать спутниковую антенну бессмысленно.

Собственными силами возможно смастерить лишь параболический отражатель. Его изготавливают из оргстекла путем сильного нагрева.

Размягчаясь, оргстекло принимает форму болванки, поверх которой он находился внутри камеры с высокими температурами. После остывания заготовку покрывают фольгой.

Металлический отражатель мастерят из квадратного железного листа, со стороной 1 м. Из листа формируют круг, который монтируют на заготовку отражателя и крепят сваркой.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

  • вибраторы переменной длинны крепятся на общей оси;
  • длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
  • расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах изготовления логопериодической антенны.

Здесь лишь напомним ключевые моменты:

  1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
  2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
  3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
  4. Стержни соединяются перемычкой.
  5. Подключается коаксиальный кабель.
  6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

  • Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
  • По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
  • Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

  • Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
  • Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Домашняя антенна «Фрактал»

Визуально потрясающая антенна для приема HDTV, эта DIY-сборка, вероятно, является наиболее эстетически привлекательной версией этого проекта.

Это требует:

  • Лист алюминиевой фольги
  • 1 х балун конвертер
  • 2 х короткие провода
  • 1 х лист прозрачного, гибкого пластика

Для сборки требуется две печатные копии шаблона, каждая из которых приклеена к листу фольги и вырезана. В свою очередь, они должны быть приклеены к каждой стороне пластикового листа, выровняв их.

Провода, скрепленные или приклеенные к «ножкам» фрактальной конструкции, соединяют балун с антенной. и ваш обычный коаксиальный кабель подключен.

Отправляйтесь в Хакадей, чтобы получить шаблон и полные шаги для этой сборки,

Что относят к исходным данным для расчёта антенны

Чтобы изображение на экране телевизора при использовании цифрового ТВ было качественным, важно правильно рассчитать желаемую длину электромагнитной волны. Только с точными данными можно ожидать идеального результата. Длину можно узнать по специальной формуле:

Длину можно узнать по специальной формуле:

= 300 / F, где

F — частота принимаемого сигнала в МГц.

вы можете определить этот параметр, указав частоту передачи в вашем населенном пункте. Это можно сделать прямо в поисковой системе или отправив запрос на соответствующую теле- и радиостанцию. Делим результат пополам и получаем нужное нам значение. Возьмем пример: предположим, что телебашня передает сигнал в Подмосковье с частотой 714 МГц. Подставляем это значение в нашу формулу:

= 300/714 = 0,42 / 2 = 0,21 м = 21 см

это длина электромагнитной волны, которую будет принимать антенна.

ВНИМАНИЕ!

В вашем случае параметры будут совершенно другими, приведенные выше расчеты выполняются в качестве примера для ориентации.

Как сделать логопериодическую антенну

Для изготовления каркаса такого устройства используются:

  • алюминиевый П-образный профиль с высотой боковых сторон около 15 мм;
  • в качестве усов антенны применяются шпильки с подходящим диаметром и длиной или гладкие трубки и прутки;
  • небольшой отрезок алюминиевой трубки с диаметром 10-15 мм, который применяется в роли опоры.

Последовательность изготовления простейшей антенны выглядит следующим образом:

  1. Расплющить трубку с двух концов и согнуть ее в форме буквы U. Один расплющенный конец следует прикрепить к П-образному профилю при помощи саморезов.
  2. Изготовить пары усов антенны с длиной 70, 85, 100, 120, 140 и 170 мм. Нарезать на одной стороне резьбу.
  3. Просверлить в П-образном профиле отверстия для установки усов. Расстояния между отверстиями указано на схеме.
  4. Накрутить на каждый ус гайку, установить собранную деталь в отверстие П-образного профиля.
  5. Закрепить усы внутри профиля при помощи гаек. Под каждую гайку подложить присоединительную клемму, которая может быть фабричного изготовления или самодельной из медного проводника.
  6. Спаять выходы усов в определенной последовательности (приведено на схеме).

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры.

Последовательность изготовления изделия:

  1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
  2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
  3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
  4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм.

Сборка антенны выглядит следующим образом:

  1. Отрезать проволоку длиной 112 см.
  2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
  3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
  4. Соединить петли на концах и пропаять место стыка.
  5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
  6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
  7. Припаять выводы к облуженным углам на рамке.
  8. Сделать центральный корпус из пластиковой крышки подходящего размера.
  9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

На видео, предоставленном каналом Сан Саныч_Сан, продемонстрирована методика расчета и изготовления антенн такого типа.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала).

Процедура изготовления:

  1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
  2. Зачеканить один конец трубки.
  3. Наполнить полость песком.
  4. Зачеканить вторую сторону.
  5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
  6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.

Частота, МГцДлина вибратора, ммДлина согласователя, мм
5027601900
59,2523401600
77,2517801250
85,2516301130
93,2515101040
175,25810560
183,25770530
191,25740510
199,25710490
207,25690470
215,25660450
223,25660440

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Простейший вариант антенны

Как видно на фотографии, антенна представляет собой простейший волновой приемник. Для изготовления понадобятся две трубки и телевизионный кабель, а также знание диапазона передачи сигнала ближайшей телевизионной вышки.

Обычно прием ведется на частотах от 50 до 230 МГц, образуя двенадцать каналов. Для каждого из них применяется трубки определенных размеров. Для приема сигнала на частоте 50 МГц расстояние между внешними краями трубок должно быть в пределах 271-276 см. На 12 канале это же расстояние составляет 66 см.

Для изготовления антенны в кустарных условиях представляем вам список, из чего можно сделать антенну:

  • Две трубки из стального, алюминиевого или любого другого металлического сплава диаметром от 8 до 24 мм. Они должны быть одинаковые по диаметру, материалу и толщине стенок.
  • Наличие кабеля телевизионное вещания, рассчитанного на сопротивление 75 Ом. Длина провода подрезается по месту подключения, учитывая запас на провисание в 50 см.
  • Текстолитовая заготовка или материал из гетинакса (толщиной не менее 5 мм).
  • Крепеж для установки труб на держателе.
  • Кронштейн для будущей антенны в виде металлической трубы или уголка. При установке приемника на небольшую высоту можно использовать подставку из дерева.
  • Набор для пайки, силиконовую жидкость для предотвращения окисления и изоленту.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал). Важным аспектом является правильный выбор кабеля. Самый популярный вариант –, это изделие имеющее сопротивление 75 Ом, выполненное из силикона

Самый популярный вариант –, это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата

Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки. Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
