Антенна для дачи своими руками: варианты и схемы самоделок + инструкции по изготовлению

Автомобильная антенна: внутренняя и внешняя

Понадобится рамочное устройство, которое прокладывают сзади под уплотнителем стекла. В верхней части у нее зауженность, но габариты не те, что требуются при частоте 27 МГц. По этой причине по центру устанавливают конденсатор, с помощью которого выполняют настройку ТВ-антенны для авто в резонанс на необходимом канале.

Алгоритм изготовления:

  1. берем провод МГТФ 0,5, который прокладывают по краям заднего стекла в виде трапеции;
  2. то же проделывают и с верхней частью;
  3. полюса располагают так, чтобы легко было добавить провода для согласующего конденсатора;
  4. для снятия сигнала используют кабель РК-50;
  5. в центре заднего стекла фиксируют 5-25 ПФ, к которому строго вертикально направлены оба кабеля.

Универсальная компактная ТВ-антенна в машину:

Внешняя

Для хорошего сигнала нужно закрепить пару телескопических антенн от радиоприемника. Корпус можно взять от польского устройства.

Подача питания на усилитель:

  1. берем разъем для активной ТВ-антенны и припаиваем к нему провод;
  2. кабель от ТВ-антенны пропускаем так, чтобы не пережать его;
  3. прикручивается его к разъему;
  4. провод, припаянный к разъему, подключается к выходу +12 на магнитоле для включения усилителя или активной антенны.

Существуют активные внутрисалонные комбинированные ТВ-антенны с внешними элементами для приема МВ/ДМВ.

Кроме вышеперечисленных, существуют метровая (скрещенные алюминиевые трубки) и фрактальная антенны.

Фрактальная Wi-fi-антенна своими руками:

Что такое мультиплекс цифрового ТВ?

Цифровой мультиплекс – это комплект каналов одной частоты. Есть два мультиплекса: первый доступен во всех городах с цифровым ТВ, но для второго готовы еще не все вышки. Для установки понадобится приемник и антенна с поддержкой DVB T2.

В современном мире существует значительный ассортимент высокотехнологичных и функциональных антенн для установки в домашних условиях. Но бывают случаи, когда телевизор перестал показывать в загородном жилище. Некоторые умельцы находят выход в данной ситуации и мастерят что-то, что помогает исправить ситуацию. Мало того, они дают рекомендации другим: как сделать антенну своими руками для телевизора. Давайте рассмотрим несложные методы, которые могут вам пригодиться.

Самодельные устройства особенно хороши, когда они нужны для временного пользования

Самый простой и необычный вариант сконструировать антенну – из пивных банок. И как утверждают специалисты, будут показывать целых семь каналов. Чтобы соорудить подобную конструкцию, подготовьте:

Решая, как сделать антенну своими руками для телевизора, учитывайте, что промежуток между торцевыми частями банок должно быть около 75 мм.

А лучшее расположение конструкции возле окон.

Палка, которая будет использоваться для антенны должна быть из дерева. Нельзя брать алюминиевые или титановые варианты. Части кабеля можно припаять. Вместо скотча можете воспользоваться изолентой или даже пластырем. Емкости для создания устройства должны быть хорошо промыты и обязательно просушены. Чтобы улучшить качество изображения, можно «поиграться» с расстоянием между банками.

Таблица 1. Антенна из пивных банок

ИзображениеЭтапы
Заготовьте кабель. Для этого с одного края проделайте надрез и снимите прослойку изоляции. Затем срезается средний слой. С другого конца монтируется штекер для антенны телевизора.
Запаситесь банками. Их емкость должна быть 1 литр!
Подведите контакты. Один конец скрученного кабеля монтируется к банке, а второй с медной жилой к другой. Крепление проводится с использованием шуруповерта и паяльника.
Соберите антенну. В качестве несущего устройства применяется тремпель.
Настройте устройство.

Статья по теме:

Характеристики антенны

Какие же есть основные характеристики у антенны (используется для просмотра цифрового телевидения)?

  • Есть два понятия: коэффициенты направленного действия и защиты. Конечно, они играют определенную роль, но особого значения не имеют.
  • Коэффициент характеризующий усиление сигнала от антенны и избавление от помех.
  • Диапазон значений настраивается автоматически, без дополнительного вмешательства человека
  • Антенна также должна быть подключена к кабелю, который не будет конфликтовать с диапазоном принимаемых антенной сигналов.
  • Для того чтобы избежать фазовых искажений, надо внимательно определить амплитуду и частоту.

Личный эксперимент: есть ли результат

Так как в изготовлении не нужно никаких навыков и дополнительных материалов, кроме антенного коннектора и кабеля, решил поэкспериментировать лично.

  1. Сначала снял с конца первые 5 см изоляции. Скрутил жилу с экраном.

    1

    2

    3

    4

  2. Далее отмерил в соответствии со схемой необходимые расстояния и пометил ручкой.
  3. Сделал зачистку кабеля в нужных местах.
  4. Соединил последний надрез с 5-сантиметровым скрученным концом.
  5. Постарался придать форму, как можно ближе к кольцу.
  6. На другой стороне кабеля надел штекер.
  7. Вся конструкция выглядит следующим образом.
  8. Закрепил антенну двумя кусками изоленты на оконной раме.
  9. Сначала зашел в меню ручной настройки, чтобы посмотреть на уровень телесигнала. Результат оказался неплохим, если сравнивать с антенной из пивных банок. Качество сигнала в 100% оказалось для меня удивлением.
  10. Начал настройку в автоматическом режиме. В результате было найдено 24 канала DVB-T2 стандарта (три пакета по 8 каналов, Украина) и даже один аналоговый. Всего в моем городе транслируется два аналоговых канала.

Не знаю, как поведет себя антенна при сильном ветре и дожде. Но в нормальных погодных условиях смотреть телевизор ничего не мешает. Кстати, на улице был практически незаметный дождь. Даже при закрытии окна и держа антенну в руке, каналы показывали. Но после того, как занес антенну в комнату, на телевизоре появилась надпись «Нет сигнала».

Попробовал закрепить антенну по-быстрому к оконной ручке внутри балкона .

Сигнал тоже присутствовал, но уровень поменьше (в районе 38%).

Картинка периодически подвисала. Но, думаю, что если хорошо поиграться с направленностью, то удастся получить более устойчивый сигнал.

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

  • 4-х метровый провод из меди, сечением 4 мм.кв;
  • доска произвольной толщины, длиной 55 см и шириной 7 см;
  • саморезы по дереву;
  • линейка либо рулетка;
  • простой карандаш;
  • шуруповерт;
  • паяльник;
  • штекер.

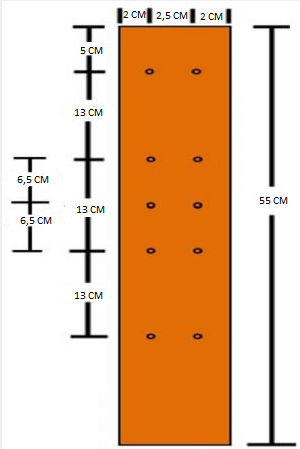

Итак, сначала согласно чертежу высверливаем отверстия в доске:

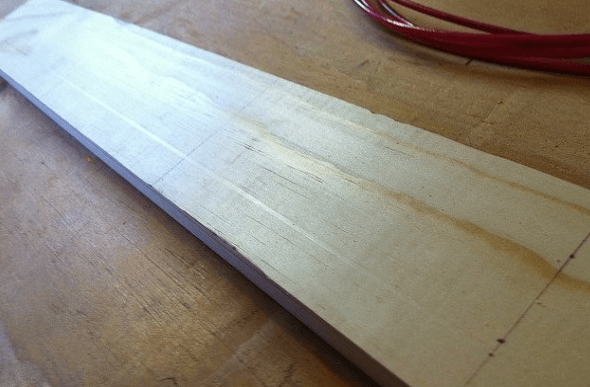

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

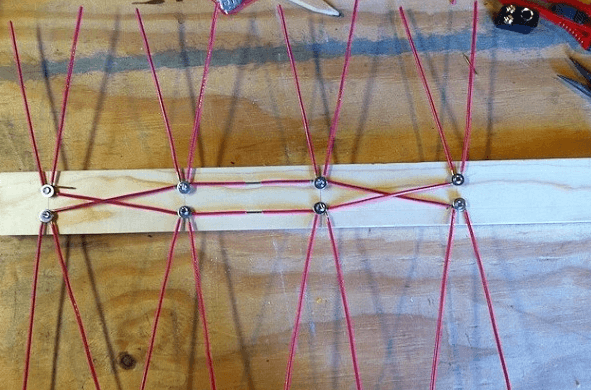

Гнем подготовленную проволоку в оголенных местах

Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны)

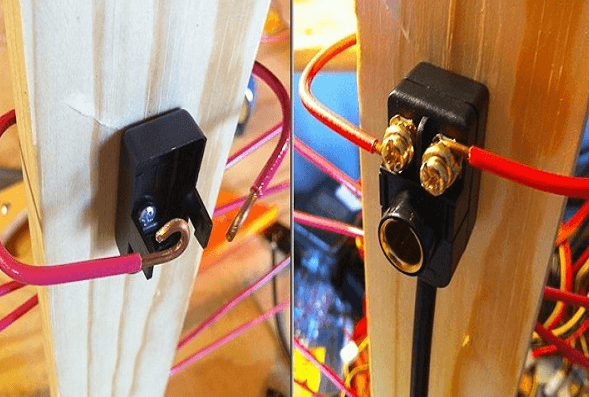

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

На этом процесс изготовления заканчивается. Выбираем подходящее место и устанавливаем устройство.

Вот мы и предоставили наиболее простые инструкции

Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды. Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер

Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Похожие материалы:

Инструменты и материалы

Домашние мастера изготавливают антенны из различных материалов и подручных средств. Отличными вариантами производства телевизионного приспособления являются трубки, пруты, медная проволока, фольга. Вышеперечисленные материалы характеризуются податливостью, они прекрасно гнутся и держат форму. Также можно использовать всевозможные токопроводящие изделия из металла:

  • провода;
  • уголки;
  • пруты;
  • полосы.

Коаксильные провода характеризуются теми же свойствами, что и медные, однако, стоят намного дешевле. Ко всему прочему коаксил считается довольно прочной основой для антенн. Для экономии специалисты рекомендуют использовать кусочки проводов, что имеются дома.

Антенна из пивных банок

Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!

Наружная антенна из пивных банок

Нужны:

  • две жестяные банки емкостью 0,5 литра,
  • кусок деревяшки или пластика около 0,5 метра длиной,
  • кусок телевизионного провода RG-58,
  • паяльник,
  • флюс по алюминию (если банки алюминиевые),
  • припой.

    Как сделать антенну из банок

Собираем так:

  1. В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
  2. Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
  3. Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
  4. Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
  5. Оплетку подрезаем, ее длина должна быть около 1,5 см.
  6. Ее распределяем по поверхности банки и припаиваем.
  7. Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
  8. Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
  9. Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора.  Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов  метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

  • приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
  • также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
  • сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
  • закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

  1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
  2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
  3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну. Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Идея №4 – Квартирный вариант

Существует еще один способ сделать мощную антенну для телевизора из подручных средств, которая подойдет как для уличного, так и квартирного пользования.

Для изготовления устройства Вам понадобятся следующие материалы и инструменты:

  • 4-х метровый провод из меди, сечением 4 мм.кв;
  • доска произвольной толщины, длиной 55 см и шириной 7 см;
  • саморезы по дереву;
  • линейка либо рулетка;
  • простой карандаш;
  • шуруповерт;
  • паяльник;
  • штекер.

Итак, сначала согласно чертежу высверливаем отверстия в доске:

Потом переносим данные чертежа на доску и засверливаем в соответствующих местах крепления.

Далее провод из меди необходимо разрезать на 8 кусков по 37,5 см.

Посередине каждого из 37,5-сантиметровых отрезков необходимо снять изоляцию (как показано на картинке).

Отрезаем еще 2 медных отрезка провода длиной по 22 см и условно делим их на 3 равных части, при этом в точках перегиба, опять-таки, снимаем изоляцию.

Гнем подготовленную проволоку в оголенных местах

Обращаем Ваше внимание на то, что у тех отрезков, которые сгибаются напополам, расстояние между концами нужно сделать 7,5 см (оптимальное значение для приема сигнала самодельной телевизионной антенны)

Далее крепим к готовой самоделке штекер, а к нему уже подсоединяем телевизионный кабель.

Вот мы и предоставили наиболее простые инструкции

Надеемся, что теперь Вы знаете, как сделать домашнюю ТВ антенну своими руками! Обращаем Ваше внимание на то, что сегодня в интернете можно найти множество других вариантов, в которых изобретатели обходятся без банок и проволоки. Из остальных подручных средств часто используются медные трубки, алюминиевые диски и электроды

Преимущество перечисленных нами вариантов — такие антенны для телевизора Вы можете быстро сделать своими руками, не потратив на это весь вечер.

Похожие материалы:

В первом варианте рассмотрим, как сделать классическую антенну для дачи своими руками:

1) Проволока. Качественный проводник должен выбираться вами из расчета: 1,5-2 метра на антенну, 5-6 метров (в зависимости от вашего интерьера) на расстояние от антенны до телевизора. Предположим, что вы выбрали проволоку, диаметр которой 1,5 мм.

2) Внешняя часть антенны. Делается из подготовленной проволоки. 1-1,5 метра нужно закрутить в кольцо, диаметр которого составит от 356 мм. до 450 мм.

3) Внутренняя часть антенны. Необходимо из проволоки сделать второе кольцо, соответственно меньшего размера, чем первое (около 180 мм).

4) Готовые кольца – это основа будущей антенны — нужно закрепить на небольшом куске фанеры. Вместо фанеры вы можете использовать любую подходящую деревяшку. Дерево не должно перекрывать кольца и при этом не должно болтаться, чтобы вся антенна была четко зафиксирована на крыше.

5) Готовую конструкцию необходимо кольцами направить в направлении источника сигнала. Без сомнения сигнал будет сильным в стороне города. На данном этапе попросите помощи: антенну нужно поворачивать в разные стороны и проверять, где сигнал будет лучше. После того, как вы найдете лучший вариант, ваша антенна окончательно готова!

Делаем антенну из пивных банок

Есть множество способов сделать простую и качественную (для качественного сигнала) телевизионную антенну для дачи. Мы рассмотрели способ создания «классической» антенны, однако есть и нестандартные решения. Например, можно быстро сделать антенну из старых жестяных банок (из-под кока-колы или пива). Такая антенна по характеристикам ничуть нее уступает магазинным новшествам, плюс поможет хозяину дачи сэкономить деньги.

Для создания антенны понадобиться пара жестяных банки объемом 0,5 литра, канифоль, олово, немного изоленты, простой скотч, вешалка для одежды (обязательно пластиковая!) и 5-6 метров телевизионного кабеля (который, кстати, не обязательно должен быть новым!).

  1. К первой банке нужно припаять TV кабель (оплетку, очищенную на 15-20 мм), а к другой – центральную жилу (того де кабеля). Проще будет обмакнуть паяльник в олово и в канифоль, а потом уже лудить провод. Проводники следует изолировать изолентой!
  2. Банки закрепить на вешалке, к ее нижней части.
  3. Подсоединяем к одной стороне кабеля штекер
  4. Подключаем штекер к телевизору. Антенна готова!

Такая антенна может ловить и диапазон «метровый», если вы используете банки объемом не 0,5 литра, а 1,0 литр. Если в первом случае необходимо было поворачивать антенну, чтобы «поймать» хороший сигнал, то в случае с жестяными банками следует изменять расстояние между ними (банками) на вешалке. Саму антенну расположите возле окна или балкона.

Таким образом, существует масса способов, как сделать антенну для дачи своими руками и обеспечить себе и близким приятный просмотр телевизионных программ на свежем воздухе. Антенны «самоделки» ничуть не уступают магазинным и могут стать 100%-ым их заменителем (тем более сделать новую антенну будет проще и дешевле, чем покупать магазинную в случае поломки)!

Изготовление по чертежам

Вы готовы приступить к более сложному изделию? Тогда понадобятся чертежи самоделок для дачи.

  1. По ним можно изготовить несложный механизм, усовершенствовать имеющееся устройство, построить помещение.
  2. С постройкой теплицы или беседки по готовому чертежу легко справится даже начинающий мастер.
  3. В описании подробно указано количество нужного материала, приложена пошаговая инструкция по изготовлению. Остаётся только подробно следовать указаниям, результат порадует.

Не надо бояться приступать к более сложным самоделкам. По чертежам можно профессионально сложить уличный камин, сделать фонтан, бассейн.

Собрать самодельные станки и машины для обработки огорода. Приложите максимум старания и всё получится.

Виды устройств ДМВ-Т2 для качественного приема эфирного телевидения

Посмотреть телевизор на цифровом сигнале DVB-T2 на даче с использованием стандартной комнатной антенны у вас, скорей всего, не получится. Здесь потребуется цифровая же антенна. Однако следует знать, что как таковых «цифровых» антенн не бывает. А существуют:

  • антенны эфирные;
  • антенные усилители;
  • коаксиальные кабели.

Так вот если на коаксиальном антенном кабеле присутствует плата согласования сигнала (симметризатор), то перед вами пассивный вариант антенны. А если же здесь есть в наличии еще и усилитель с подведением электропитания, то антенна – активная. Подразделение таких антенн на активный и пассивный типы – это самая первая, основная классификация.

Кроме того, для приема цифрового сигнала на даче подойдут:

  • дециметровые антенны (ДМВ);
  • широкополосные антенны (МВ-ДМВ).

При этом рекомендуемый формат – многодиректорный, который позволяет направлять антенну непосредственно на ретранслятор. (Наиболее эффективной является широконаправленная разновидность антенны).

Метровый диапазон волн

При желании можно приспособить для принятия цифрового сигнала антенну для дециметровых волн. Однако в случае, если в наличии имеется только комплексная антенна и для метрового диапазона (МВ), и для дециметрового (БМВ) – так называемая, комнатная мультиволновка, то можно использовать и ее. Здесь достаточно просто будет подключить к антенне модульный блок SWA 9. Он представляет собой обычный антенный усилитель сигнала ДВБ-Т2.

Антенна метрового диапазона для принятия цифрового сигнала не предназначена.

Дециметровый диапазон (ДМВ)

Вообще, цифровой телевизионный сигнал, транслируемый в формате DVB-T2, передается в том же самом длинноволновом диапазоне, что и дециметровые волны.

Отличие на практике заключается что в случае цифрового сигнала невозможно увеличить дальность собственного расположения по отношению к ретранслятору за счет ухудшения качества картинки. Сигнал или присутствует, или его нет.

Также характерной особенностью «цифры» является высокое качество передаваемого изображения (конечно, в случае, если оно присутствует). Для приема сигнала формата DVB-T2 подойдет любая ДМВ-антенна.

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2015 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/ находите ближайшую к вам вышку. Там указана частота вещания и номер канала. От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

  • для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
  • для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны

Действуйте осторожно его нельзя повреждать

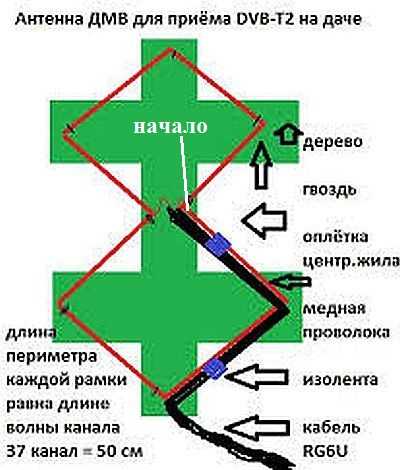

Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:

  • для 37 канала: 50 см / 4 = 12,5 см;
  • для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный). Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Антенна для цифрового ТВ своими руками

Конструкция антенны — рамочная. Для этого варианта приемного устройства вам понадобится крестовина из деревянных досок и телевизионный кабель. Нужны также будут изолента, несколько гвоздей. Все.

Мы уже говорили, что для приема цифрового сигнала нужна только дециметровая эфирная антенна и соответствующий декодер. Он может быть встроен в телевизоры (нового поколения) или выполнен в виде отельного устройства. Если функция приема сигнала в коде DVB T2 в телевизоре есть, выход антенны подключаете сразу к телевизору. Если в телевизоре декодера нет, вам нужно будет приобрести цифровую приставку и выход от антенны подключать к ней, а ее — к телику.

Как определиться с каналом и рассчитать периметр рамок

В России принята программа, по которой вышки постоянно строятся. К концу 2019 года вся территория должна быть покрыта ретрансляторами. На официальном сайте http://xn--p1aadc.xn--p1ai/when/  находите ближайшую к вам вышку. Там указана частота вещания и номер канала.  От номера канала зависит периметр рамки антенны.

Так выглядит карта расположения вышек цифрового телевидения

Например, на 37 канале вещание ведется на частоте 602 МГц . Длинна волны считается так: 300 / 602 = 50 см. Это и будет периметр рамки. Рассчитаем аналогично другой канал. Пусть это будет 22 канал. Частота 482 МГц, длинна волны 300 / 482 = 62 см.

Так как эта антенна состоит из двух рамок, то длинна проводника должна равняться удвоенной длине волны, плюс 5 см на соединение:

  • для 37 канала берем 105 см медного провода (50 см * 2 + 5 см = 105 см);
  • для 22 канала нужно 129 см (62 см * 2 + 5 см = 129 см).

Может вам интереснее работать с деревом? Как сделать скворечник написано тут  а про изготовление собачьей будки — в этой статье.

Сборка

Медный провод лучше всего использовать от кабеля, который дальше пойдет на приемник. То есть, берете кабель и с него снимаете оболочку и оплетку, освобождая центральный проводник нужной длинны

Действуйте осторожно его нельзя повреждать

Далее строим опору из досок, как показано на рисунке. Для этого нужно определить длину стороны рамки. Так как это перевернуты квадрат, то найденный периметр делим на 4:

  • для 37 канала: 50 см / 4 = 12,5 см;
  • для 22 канала: 62 см / 4 = 15,5 см.

Расстояние от одного гвоздя до другого должно соответствовать этим параметрам. Укладку медной проволоки начинают справа, с середины, продвигаясь вниз и далее по всем точкам. Только в том месте, где рамки подходят близко одна к другой, не закоротите проводники. Они должны быть на каком-то расстоянии (2-4 см).

Самодельная антенна для цифрового телевидения

Когда весь периметр уложен, оплетку с кабеля длинной в несколько сантиметров скручивают в жгут и припаивают (приматывают, если не получается припаять) к противоположному краю рамки. Далее кабель укладывают как показано на рисунке, приматывая его изолентой (можно чаще, но трассу укладки менять нельзя). Затем кабель идет на декодер (отдельный или встроенный).  Все антенна для дачи своими руками для приемки цифрового телевидения готова.

Как сделать антенна для цифрового телевидения своими руками — еще одна конструкция — показано в видео.

Оптимизация старой антенны

Для приема более качественного цифрового сигнала можно модернизировать антенну аналогового телевидения и сделать из нее приемник Т2. Главным требованием будет строгое соблюдение всех размеров оборудования: наружная сторона квадрата – 14 см, внутренняя – 13 см, зазор в 2 см и проволока длиной 115 см. Далее все элементы зачищаются, спаиваются и соединяются с телевизионным кабелем.

Поняв принцип действия антенны, можно экспериментировать с ее конструкцией, настраиваясь на новые каналы и улучшая качество уже принятых.

Задействовать можно любые подручные материалы, например, для изготовления антенны для модема пригодится коробка из-под лазерных дисков.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
