Как правильно выбрать и установить жироуловитель под мойку: знакомим с вопросом

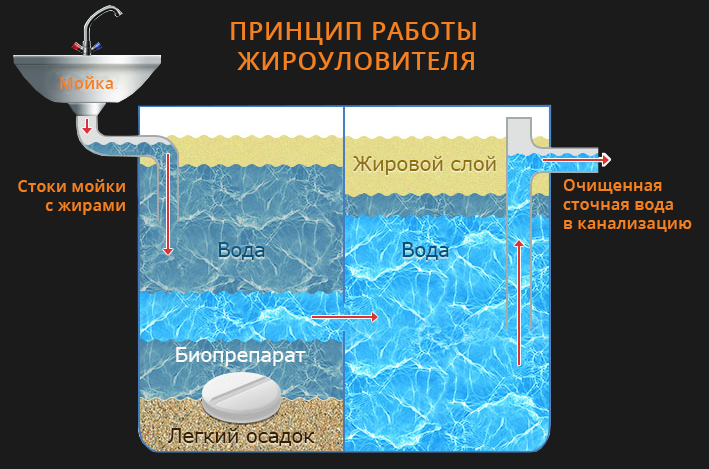

Устройство и принцип работы жироуловителя

Работа жироуловителя заключается в методе простейшей гравитации. Жировые и масляные частицы по своим свойствам легче воды. Поэтому они всплывают на поверхность, попадая в специальные отстойники, из которых впоследствии легко удаляются.

Бытовой жироуловитель

Схема жироуловителя достаточно проста. Любой вид устройства состоит из:

  • Колбы, состоящей из нескольких отсеков, в которой происходит отстаивание канализационной воды
  • Впускного трубопровода, подключенного к мойке
  • Выпускного трубопровода, состыкованного с канализацией
  • Отсека для сбора жира
  • Крышки, предотвращающей появление запахов.

Для длительной эксплуатации приборов и увеличении времени между его очистками можно применять био-ферменты, способные расщеплять скопившийся жир.

Жироуловитель с био-ферментами

Все жироуловители обладают рядом существенных преимуществ:

  • Аппараты герметичны. Попадание в него ненужной жидкости полностью исключено.
  • При применении жироуловителя в помещении нет посторонних запахов, образующихся в процессе распада жировых клеток.
  • Длительный срок службы достигается применением для производства сепараторов материалов отличного качества.
  • Простота установки и обслуживания агрегата.
  • Относительно низкая стоимость по сравнению с другими видами фильтров.
  • Возможность установки дополнительного оборудования, например, датчиков накопления вредных веществ.

Элементарный жироуловитель способен очистить сточные воды на 25%.

Правила установки жироуловителя под мойку

  • Перед началом установки прибора нужно убедиться, что он будет размещен правильно. Необходимо обеспечить нормальный доступ к устройству для его обслуживания.
  • Между корпусом жироуловителя и стенками тумбы, в которой он будет скрыт, должно оставаться расстояние не менее 2-3 см. Это нужно, чтобы не повредить мебель при отключении прибора для профилактики.
  • Сепаратор устанавливают только на ровную поверхность. Перекосы приведут к тому, что жир будет переливаться в канализацию.
  • При монтаже нужно строго придерживаться рекомендаций производителя. В инструкции должно быть указано оптимальное расстояние от прибора до кухонной плиты и других источников открытого огня. Этот пункт нарушать нельзя.
  • Жироловки промышленного производства комплектуются специальным крепежом для монтажа и подключения к канализации. Если владелец решает покупать крепежные элементы отдельно, нужно убедиться, что в наличии есть нужные типоразмеры.
  • После установки жироуловителя под мойку его подключают к канализации. Для этого гофру из магистральной трубы канализации вставляют во входной патрубок устройства, а к выходному тройнику подсоединяют другую гофру. Стыки герметизируют силиконовым составом или уплотнительной лентой.

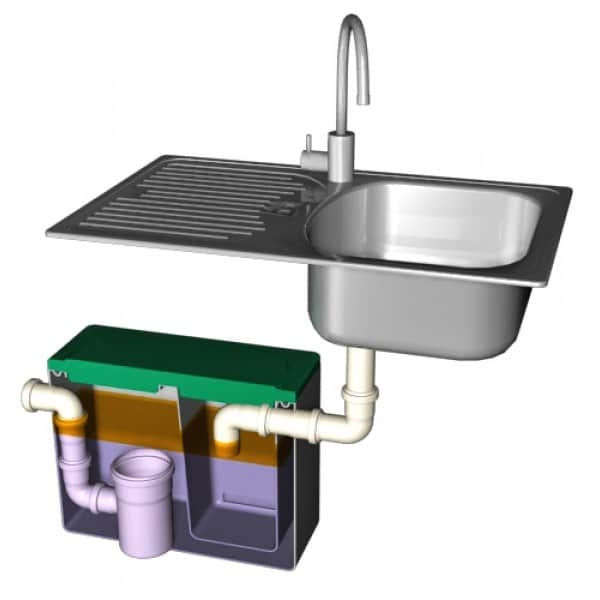

Схема: установка сепаратора жира

Что такое жироуловители, принцип работы

Жироуловитель (он же сепаратор) – это что-то вроде фильтра, задача которого не сколько очищать воду, сколько удерживать нерастворимые частицы жиров, масел. Конструкция простая – по виду это коробка из нержавейки, пластика, стеклопластика с патрубками для подсоединения канализационных труб. Патрубки могут быть как в верхней части, так и в боковых стенках.

Внутренняя часть корпуса разделена перегородками – они предотвращают смешивание уже очищенной и грязной воды. Принцип работы прост – вода из раковины поступает в первый отсек жироуловителя, проходит очистку от взвешенных частиц, во втором отсеке – собственно, от жиро-масляной пленки. После практически чистая – уходит в канализацию.

Нужно учитывать, что камера постепенно заполняется, поэтому ее нужно периодически чистить, чтобы не допустить попадания жира в канализационную трубу. Способ очистки зависит от модели – ручной (приятного, конечно, мало, но все лучше, чем прочищать засорившуюся канализацию) или автоматический.

Преимущества установки сепараторов:

  • сохранение пропускной способности труб;
  • защита от неприятного запаха в доме;
  • простая установка – чтобы присоединить патрубки к сифону даже не понадобится инструмент.

Ну и, конечно, продление срока эксплуатации канализационной системы.

Какие бывают

По типу материала корпуса – пластиковые, стеклопластиковые, стальные из нержавейки или алюминия.

  • Первые – самые недорогие, легкие, прочные. Не требуют специального ухода, служат без проблем до 10 лет. Именно такие обычно ставят в частных домах и квартирах.
  • Стеклопластиковые надежнее, устойчивы к температурным изменениям, воздействию химических веществ.
  • Металлические – из нержавейки, алюминия почти вечные, но стоят на порядок дороже. Такие обычно ставят на предприятиях общепита, в больших кафе, ресторанах. Стальные с антикоррозийным покрытием служат на порядок меньше, плюс чистить их нужно аккуратно – жесткие щетки, например, могут оставить на покрытии царапины, что в дальнейшем приведет к коррозии.

По типу установки – вертикальные и горизонтальные. Первые экономят площадь, вторые поместятся даже в небольшую по высоте нишу под раковиной. Такие устанавливают в небольших кафе, когда каждый сантиметр производственной площади задействован по максимуму.

Есть угловые модели специально для кухонных гарнитуров с угловыми распашными шкафами. Их плюс в компактном размещении, возможности подключения к 2 раковинам одновременно. Минус – приличные габариты.

Как монтировать

Монтаж стандартного бытового жироуловителя обычно никаких сложностей не вызывает. Устройство ставят на предварительно выровненное по горизонтали основание (пол, нижняя полка шкафа) – это нужно для защиты корпуса и для того, чтобы не нарушался нормальный переток воды из одного отсека в другой.

После нужно подключить устройство к приемнику (раковине) и выпускной линии (собственно канализационной трубе). В первом случае просто присоединяют к раструбу гофрированный шланг сифона, во – втором – разбирают часть системы и соединяют патрубок с канализационной трубой.

После установки устройство проверяют на герметичность – просто открывают водопроводный кран или заполняют раковину, а после спускают воду. Если в швах, местах присоединения патрубков к корпусу нет протечек – значит все сделано правильно.

Правда, все равно стоит периодически осматривать уплотнители, по мере необходимости менять износившиеся.

Бытовой жироулавливающий прибор под мойку. Конструкция и режим работы

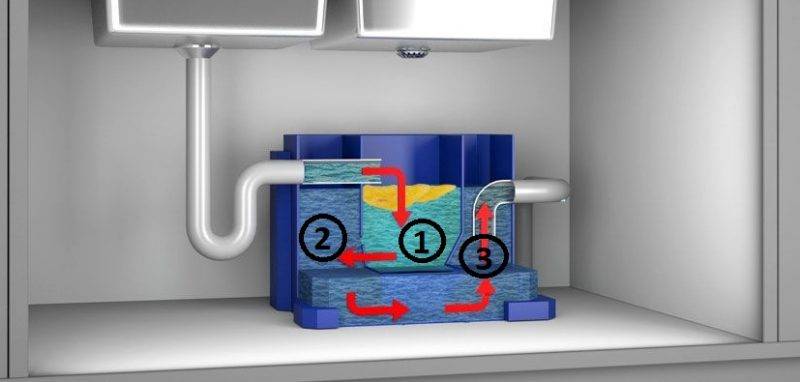

Строение прибора обуславливает основу его действия. Загрязненные стоки проходят в приемник. Они могут входить сбоку и сверху. В камере есть разделение с помощью одной или нескольких перегородок.

И вода, и жир имеют разную плотность. Поэтому жировой раствор поднимается наверх, где и происходит его скопление.

Если в камере одна перегородка, то она закрывает две трети сечения в поперечнике. А когда их две, они располагаются поочередно: внизу и вверху. Первая отсеивает твердые отходы, а вторая-жировые отложения.

По сути, можно сказать, что прибор имеет разделение на камеры (или отсеки). В них на стенках происходит оседание жировых масс. Любой отсек можно назвать отстойником. Когда камеры наполняются достаточно, и не могут вмещать большее количество жира, они должны подвергаться очистке вручную.

Комплектующие

  • Прямоугольный корпус
  • Перегородки (одна или несколько)
  • Крышка
  • Входная Трубка
  • Выпускная Трубка
  • Выход вентиляционный (дополнительная опция)

Корпус прибора оснащен двумя отверстиями: входным и выходным. Отверстия располагаются в противоположных концах прибора. Через одно, входное, поступают загрязненные стоки. Через другое, выходное, выходит чистая вода.

Перегородки, расположенные в корпусе, затормаживают водный поток в системе водоотведения, препятствуют попаданию жировых отложений в канализацию.

Крышка обязательно оснащается прорезиненной прокладкой и плотно закрывается. Это нужно для препятствия попадания воздуха из внутреннего пространства жироуловителя в помещение.

Трубка входа воды имеет форму колена небольшой длины. А выпускная выглядит как тройник открытого вида. Выпускающая трубка имеет более удлиненную часть, доходящую почти до низа корпуса, и укороченную, заканчивающуюся сверху под крышкой.

Качественное оборудование проходит необходимую проверку и снабжается соответствующей документацией.

Самодельный жироулавливатель

В самом простом варианте бытовой жироулавливатель для мойки можно сделать своими руками. Сказать честно, для небольших городских квартир он особенно то и не нужен, хотя это только мое мнение. Но вот в частном доме или на хорошей даче с локальной канализационной системой этот аппарат ощутимо защитит сливную систему от засоров.

Второй большой плюс, который дает такая установка в частном доме, это защита септика очищающего стоки. Ведь основной фильтрующей силой в большинстве таких септиков являются бактерии и чем меньше, будет жира в септике, тем лучше будут развиваться такие бактерии.

Когда я задался целью соорудить такой фильтр, сразу возникли два главных вопроса:

  • Во-первых, какой объем должен быть у резервуара;
  • И во-вторых, где взять подходящий резервуар для самодельного сепаратора.

Как рассчитать емкость

В промышленных моделях подобные расчеты базируются на довольно сложных формулах, в которых учитывается масса разнообразных побочных составляющих. В бытовом варианте все это учитывать не нужно, здесь можно обойтись парой простеньких вычислений.

Первое, что нам понадобится узнать это производительность жироулавливателя, она вычисляется по формуле:

P = n*Ps

Где P — это искомая производительность;

n – количество кухонных моек в доме;

Ps – скорость с которой подается вода в вашем водопроводе. Обычно она равна 0,1л/с.

Мойка у меня в кухне одна, второе неизвестное также есть. В результате, подставив данные, я получил производительность равную 0,1л/с (P=1*0,1).

Для расчета объема резервуара есть другая формула:

V = 60*P*t

Где «t» является временем отделения жира от воды (в нашем случае всплытия жира на поверхность), согласно табличным данным это время составляет порядка 6 минут. И теперь мы можем получить конечный результат (V=60*0,1*6=36 литров).

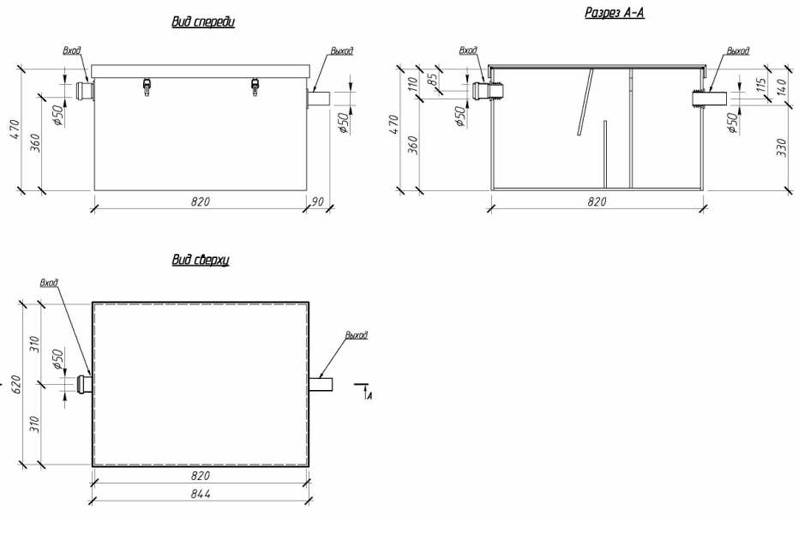

Путем несложных вычислений я рассчитал примерные габариты самого резервуара. Для того чтобы в емкость входило порядка 36 литров, необходимо соорудить ящик с размерами 400х300х300 мм (длина/ширина/высота).

Как сделать жироулавливатель

Естественно, те габариты, которые я получил, это лишь отправная точка, минимум. Чем больше мы сделаем резервуар, тем больший запас прочности получим.

Проще всего найти готовый ящик и смонтировать в нем нехитрое наполнение из нескольких перегородок. Но для меня поиски нормального пластикового ящика не увенчались успехом.

Дело в том, что те емкости, которые я встречал в магазине, были с круглым горлом, а я хотел некое подобие сундука. Да еще и чтобы этот «сундук» закрывался герметично. Это не прихоть, просто жироулавливатель, крышка которого открывается по всей площади, потом гораздо легче будет чистить.

Покопавшись у себя в «закромах родины» я нашел старый аквариум с треснувшим стеклом. Вещь в принципе бесполезная, но каркас из дюралевого уголка можно было использовать.

Дальше оставались только технические моменты. Сначала я вытащил из старого аквариума все стекла, после чего тщательно зачистил изнутри и снаружи дюралевый каркас.

В качестве стенок и крышки для ящика я использовал лист стеклопластика толщиной 6 мм. Резать его конечно тяжеловато, ну зато он обладает исключительной прочностью, а также не боится влаги и равнодушен к большинству химических реактивов.

Для склеивания стеклопластика сейчас на рынке продается масса разнообразных клеев, так что с выбором состава проблем не было. Дабы перестраховаться, я после того как был склеен короб и вставлены все нужные перегородки вовнутрь самодельного канализационного сепаратора, промазал все стыки герметиком.

С герметичной крышкой я также долго не мудрствовал. Сверху на дюралевый уголок я приклеил резиновый уплотнитель. После чего в 4 точках закрепил на болтики обычные зацепы, а на стеклопластиковой крышке прикрутил крюки под эти зацепы. Извините, не помню, как правильно называются такие зацепы, но обычно их ставят на крышках сундуков и ящиков.

Для того чтобы вырезать ровные отверстия под пластиковые трубы сечением 50 мм, я использовал круглую коронку соответствующего размера, получилось четко и красиво. Стыки между стенками и пластиковыми трубами проклеил и промазал герметикам.

Соединения от раковины до жироулавливатели и от жироулавливателя до канализационного слива я сделал из гофрированных пластиковых труб, плюс использовал резиновые уплотнители.

Особенности жироотделителя

Принцип работы и различия моделей

Итак, как уже было сказано выше, жироулавливатели бывают двух типов:

  • Промышленные.
  • Бытовые.

Последние являются маленький септик, который находится под мойкой. В ходе изготовление пищи и мытья посуды устройство принимает на себя первичные стоки, очищая их от жира.

Работает таковой септик по принципу отстойника. В большинстве случаев, он представляет собой емкость прямоугольной формы, в которой имеются перегородки, разделяющие пространство на пара камер. Так как жировые частички значительно легче воды, они задерживаются в особой камере-отстойнике, а вода свободно поступает в канализацию.

направляться подчернуть, что бытовые жироулавливатели бывают двух типов:

АвтономныеДля работы устройства не нужно подключения к электричеству.
ЭлектрическиеВ этом случае откачка жидкости в канализационную систему осуществляется принудительно при помощи электрического насоса. Соответственно, для работы устройства его нужно подключить к электропитанию.

Помимо этого, изделия различаются по принципу приема воды:

ЗалповыеОтличаются возможностью приема громадного количества стоков в ходе пикового сброса. Такую модель направляться применять в том случае, если вы моете посуду методом комплекта воды в раковину, по окончании чего происходит ее залповый слив.
СточныеПредназначены для тех случаев, в то время, когда мытье посуды осуществляется под проточной водой.

Бытовые жироуловители под мойку отличаются от промышленных прежде всего тем, что они вычислены на переработку маленького количества стоков. В большинстве случаев, данный показатель колеблется в приделах 0,5-1,5 метра кубических в час.

Обратите внимание! Производительность устройства выбирается в зависимости от количества живущих людей в доме либо квартиры. Чем больше людей, тем, соответственно, более производительным должен быть сепаратор

Конструкция

Фактически все бытовые жироотделители под мойку имеют однообразную конструкцию. Как уже было сказано выше, корпус емкости имеет прямоугольную форму.

В него находятся следующие элементы:

  • Входной патрубок – рекомендован для подачи стоков в емкость.
  • Гаситель потока – снижает скорость поступающей воды.
  • Перегородка – снабжает задержание осажденных масс и тем самым предотвращает переливание отстоянного ила.
  • Воздухоотводящее отверстие – предназначено для вентилирования емкости.
  • Выпускной патрубок – снабжает отвод очищенных от жира стоков в канализацию.

Как мы видим, конструкция предельно несложная.

Преимущества

Основным преимуществом жироулавливателя есть, конечно же, защита канализационной системы от загрязнения.

Но, кроме этого у данного устройства имеются и другие положительные качества:

  • Имеет компактные размеры и маленький вес, благодаря чему подключение устройства не вызывает никаких сложностей.
  • Все детали выполнены из экологически чистых материалов.
  • Высокая эффективность работы – жирные и маслообразные вещества улавливаются на 95 – 100 процентов.
  • Чистка жироуловителя под мойкой осуществляется достаточно просто и не занимает большое количество времени.
  • Широкий модельный ряд, благодаря чему неизменно возможно выбрать подходящую модель устройства.
  • Долговечность, что обусловлено простотой конструкции.
  • Доступная цена, особенно это относится автономных бытовых моделей.

Благодаря всем этим моментам жироуловители и стали широко распространены в быту.

Недостатки

Что касается недостатков, то их мало. Основным из них есть то, что периодически жироловка под мойку испытывает недостаток в очистке.

Делается это любыми подручными средствами либо особой лопаткой, которая имеется в наборе. С ее помощью ил из емкости, по окончании чего жироуловитель промывается.

Помимо этого, устройства, оборудованные электронасосом, увеличивают расход электричества, а в случае ее отсутствия, не работают вовсе.

Особенности монтажа жироуловителя

Технология монтажа зависит от их назначения и габаритов.

Компактные агрегаты под мойку устанавливаются на ровную поверхность полового покрытия. Гофрированный шланг, идущий из сифона мойки или ванны, подключают к входному отверстию устройства через муфту между патрубком сифона мойки и трубой канализации. Сливную трубу из жироотделителя подключают к канализации. Для герметичного соединения емкости с сифоном и канализацией могут понадобиться дополнительные фитинги и трубки из полипропилена.

Рис.9. Сепаратор под мойку.

При выборе устройства для установки под мойку необходимо выполнить тщательные замеры пространства внутри тумбы. Нужно обеспечить свободный доступ для проведения обслуживания и профилактического ремонта.

Жироуловитель промышленный для помещений устанавливается в подвалах и других отведенных для этих целей технических помещениях.

Они должны иметь свободный доступ для обслуживания оборудования.

Входная канализационная труба подключается к входному патрубку очистительного устройства через специальную манжету. Выходной патрубок выводится в канализацию.

На ловушку устанавливается крышка с герметичными уплотнителями, предотвращающая проникновение неприятных запахов в помещение.

Основание под очистительные установки должно быть с прочным и ровным покрытием.

Жироуловитель ACO Lipu-Mobil из нержавеющей стали для напольной установки

257 484 руб.

Заказать

Жироуловитель ACO ECO-MOBIL 0,3 л/с из полимерных материалов для размещения на полу (под мойку)

В наличии 57 249 руб.

65 804 руб.

Купить В корзине

Жироуловитель ACO ECO-MOBIL 0,5 л/с из полимерных материалов для размещения на полу (под мойку)

83 262 руб.

Заказать

Жироуловитель подземный предназначен для очистки промышленных стоков.

При выборе места под монтаж резервуаров необходимо учитывать, что жиросборник должен располагаться не ближе 50 метров от источников питьевой воды. Трасса канализации должна быть прямой, выполняться с уклоном от источника стоков не менее 2%.

Подземные установки необходимо монтировать в определенном порядке:

1.Разрабатывается котлован на глубину, соответствующую габаритам резервуара и толщине основания.
2.Дно колодца засыпается песчанно-гравийной смесью и тщательно трамбуется.
3.Сооружается опалубка, устанавливается арматурный каркас и монтажные петли из арматурных стержней. Заливается опорная плита из бетона В-15.
4.После набора прочности бетоном, но не раньше чем через 20-28 дней на бетонное основание монтируется резервуар жироуловителя.
5.Емкость крепится за проушины к петлям плит анкерными ремнями или тросами.
6.Жироуловители засыпаются песком с послойным трамбованием, до уровня технического колодца. К входному и выходному патрубку крепятся канализационные трубы.

В горловину жироуловителя устанавливается технический колодец и закрепляется штырями через специальные проушины. Внутри оборудования устанавливается датчик, сигнализирующий о накоплении жира и необходимости выполнения откачки.

Главное требование к монтажным работам — надежное закрепление, предотвращающее деформации под воздействием грунтовых вод, внешних нагрузок от движущего транспорта или неустойчивой почвы.

Рис.10. Схема монтажа жироуловителя в грунт.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

  • небольшой вес, что существенно упрощает монтаж и обслуживание;
  • длительный срок эксплуатации (не менее 30 лет);
  • безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

  • длительный срок службы;
  • высокие гигиенические свойства;
  • презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его. Существует три варианта установки в доме:

Существует три варианта установки в доме:

  • под раковиной или мойкой;
  • в подвале;
  • в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

  • Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
  • Устанавливаем сепаратор на выбранное место.
  • Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
  • Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
  • Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
  • Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
