Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Агрегат для профилактики

Жироуловитель — это установка, образно говоря, отделяющая зёрна от плевел. Она встраивается в систему канализации для профилактики жировых отложений в трубах. А основана эта техника на одном простом принципе — жир всегда поднимается на поверхность некоторого объёма прохладной воды. Чаще всего такие устройства применяют в столовых и кулинариях, там это обосновано санитарными нормами. Но и в домашних условиях можно сделать самодельный жироуловитель. Ведь его преимущества очевидны:

  • он предупреждает весьма неприятные засоры в канализации;
  • устройство такой бытовой установки несложное;
  • обслуживание подобного оборудования минимальное.

Рассмотрим для начала, какова простейшая «начинка» бытового жироуловителя. Основные элементы, которые включает в себя простой отделитель, приведены ниже.

  • Входной патрубок.
  • Перегородка.
  • Патрубок вывода в канализацию, обычно в виде тройника.
  • Всё это находится в коробчатом пластиковом корпусе, входной и сливной патрубки выглядывают наружу.

Схема бытового жироуловителя

При наличии всех этих элементов принцип действия таков: вода с жиром поступает через входной патрубок из кухонной мойки. Внутри нашего агрегата жидкость наполняет первичную камеру, где немного отстаивается, а жир тем временем поднимается наверх. Эта камера отделена от остальной части прибора перегородкой.

Однако эта стенка тянется не до самого верха. Её высота составляет примерно две трети высоты ящика. Таким образом, остаётся промежуток. Именно через эту верхнюю «отдушину» вода без жира перетекает в соседнюю камеру и в самом низу попадает в выходной патрубок, выполненный чаще всего в виде тройника. После чего, собственно, жидкость вытекает в канализацию.

В то же время весь собранный жир остаётся на поверхности постоянно поддерживаемого объёма рабочей среды. Поэтому описываемый отделитель является обслуживаемым. По мере накопления неприятной взвеси аппарат надо полностью отсоединять от линии, после чего освобождать от содержимого. Такую операцию необходимо проделывать хотя бы раз в две недели. Всё зависит от объёмов загрязнений, от интенсивности использования мойки. Далее рассмотрим процесс создания такого домашнего прибора, который нужно периодически вычищать.

Что такое сепаратор жира

Сепаратор для жира нужен для очистки сточных вод, которые текут по трубам. Его можно установить внутри самого помещения, так и снаружи. В этом случае жир не попадёт в канализационные трубы, и не возникнут дурные запахи.

Сепаратор жира изготавливают из разных материалов. Чаще всего применяют нержавеющую сталь и полиэтилен, так как это дешёвые и в тоже время прочные материалы.

Конструкция сепаратора представляет собой две составные части:

  • Отстойник;
  • Специальное фильтрующее устройство.

В отстойнике, во время работы бытового жироуловителя, скапливается весь жир, который идёт в воде, например, после грязной посуды.

Принцип работы сепаратора жира основывается на физических и химических свойствах различных веществ. Лёгкие вещества во время слива, такие как жир и масло, собираются в верхнем слое емкости. Тяжёлые вещества сразу идут на дно. Материал самого бака не реагирует на агрессивную среду в виде жиров и масел, а крышка для вентиляции не даёт проникнуть вонючим запахам, которые отложились внутри жироуловителя.

Если вы владеете баром, кафе, столовой, рестораном или просто хотите, чтобы в вашем доме не засорились трубы, то приобретайте сепаратор жира. Он поможет вам остановить жир до того, как он проникнет в канализационные трубы.

Что предлагает рынок?

Сегодня на рынке сантехнических приборов РФ представлено достаточно много изделий предприятий, которые производят сепараторы жира для моек на кухне. Среди них в числе лидеров:

  1. Продукция компании «Пятый элемент». Её можно встретить в четырех компоновочных модификациях «стандарт», «профи», «автосбор», «сталь». В каждой из этих компоновок можно подобрать жироуловитель соответствующий возлагаемым на него задачам. На выбор могут влиять следующие параметры: производительность – 0,5-1,5 м3/ч, пиковый сброс воды – 25-175 л, количество подключаемых моек – 1-3, материал рабочей емкости – полипропилен или сталь. Однако немаловажным является и удобство обслуживания, которое обеспечивают съемные пластины или канистры для жира, а также лотки для мусора в отдельных модификациях. Наиболее компактный прибор имеет габариты 420*320*370 мм (Д*Ш*В).
  2. Сепараторы «Evostok OIL» также представлены моделями – от самых миниатюрных, разработанных для установки под мойками в типовых квартирах, до крупногабаритных, способных очищать стоки больших коттеджей, столовых, ресторанов и т.п. Они отличаются простотой внутреннего устройства, собранного в полипропиленовом корпусе по двухкамерной схеме. Габариты наименьшей модели – 420*320*370 мм.
  3. Торговая марка «Термит» предлагает всего четыре типоразмера своих сепараторов, охватывающих наиболее востребованный сегмент, устанавливаемых под мойки жироуловителей . Ёмкости приборов изготавливаются из полиэтилена высокого давления в трехкамерном исполнении. Дополнительной опцией в их комплектации может быть лоток для мусора и крупных отходов. Это съемный пластиковый контейнер, который при заполнении легко извлечь и промыть. Самая маленькая установка – 450х350х395 мм.
  4. Очистители «Тритон-ПМ» – надежные агрегаты российского бренда. Выпускаются в двухкамерных литых полимерных корпусах. Их модели занимают весь функциональный ряд по рабочей пропускной способности и пиковому сбросу для эксплуатации в быту, а также на минипроизводствах (кафе, столовых, ресторанах). Хотя габариты наименьшего типового изделия – 420*320*370 мм, производитель готов изготовить сепарационную сантехническую установку под индивидуальные запросы заказчика.

В качестве контрастного примера можно рассмотреть жироулавливающее оборудование «Hydrig» автоматического типа. Это достаточно сложные и дорогие изделия из нержавеющей стали, предназначенные для эксплуатации в преимущественно на объектах общепита.

Жироуловитель «Hydrig»

В них технологический процесс сепарации протекает за счет электроподогрева стоков, с последующим отделением и сбором жира механическим способом. Оборудование является энергозависимым, однако обеспечивает наивысшую степень очистки по сравнению с вышеописанными гравитационными установками. Габариты основного блока наименьшей модели 590*500*335 мм.

Это интересно: Акриловая или чугунная ванна: какой вариант лучше и как выбрать?

Обзор популярных производителей жироуловителей под мойку

Сейчас никаких трудностей с покупкой «ловушки» для жира не возникает. Прибор производится не только зарубежными, но и российскими производителями. Безусловно, в конструкцию прибора всегда можно внести что-то свое, новое, однако в большинстве случаев конструкция практически идентична. Поэтому мы намерены ориентироваться именно на репутацию и известность производителя.

Популярная российская компания, под именем которой производится, как правило, промышленное оборудование.

«Пятый элемент»

Предприятие, выпускающее весьма недорогие жироуловители из ПП, которые предназначаются не только для промышленного, но и для бытового использования.

Flotenk

Еще одна российская компания, занимающаяся производством бытового/промышленного оборудования для канализаций. При изготовлении используется стеклопластик, срок эксплуатации которого может достигать 50-ти лет.

Evo Stok

Компания из России, специализирующаяся на полипропиленовых жироотделителях бытового/промышленного назначения. Также при изготовлении может использоваться армированный пластик.

Финская компания, которая выпускает качественные полиэтиленовые жироуловители под брендом EuroREK Omega.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

  • небольшой вес, что существенно упрощает монтаж и обслуживание;
  • длительный срок эксплуатации (не менее 30 лет);
  • безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

  • длительный срок службы;
  • высокие гигиенические свойства;
  • презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его

Существует три варианта установки в доме:

  • под раковиной или мойкой;
  • в подвале;
  • в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

  • Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
  • Устанавливаем сепаратор на выбранное место.
  • Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
  • Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
  • Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
  • Закрываем верхнюю крышку, после чего устройство готово к работе.

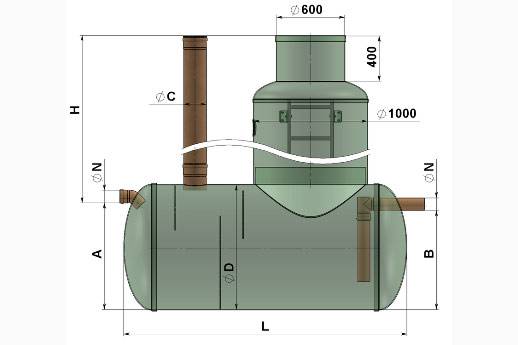

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Советы по выбору

Правильная работа устройства и надежная защита канализационных труб и от жировых отложений и засоров зависит от правильного выбора жироуловителя.

Принцип работы устройства

Для бытового использования достаточно приобрести устройство, чья производительность составляет от 0,1 до 2 л/сек. Габаритными жироуловителями оснащают крупные рестораны и предприятия по производству продовольственной жиросодержащей продукции. Здесь ориентируются на специфику производства. Так, на предприятиях по изготовлению молочной продукции, жироловки оснащают датчиками заполнения емкости и насосами, перекачивающими стоки в резервуар.

Очистка бака

Избавиться от специфического неприятного запаха в помещении общественного питания можно путем установки автоматического, компактного жироуловителя. Размещают его непосредственно под мойкой. Модификация многих моделей предусматривает вывод стоков в отдельный приемник. Обслуживание таких устройств не требует много и времени — достаточно периодически очищать патрубки от крупных частиц, а для удаления осадка использовать любое моющее средство.

Компактное устройство для небольшой столовой

Для предупреждения образования засоров трубы канализации периодически промывают горячей водой.

Разновидности

Условно жироуловители можно разделить на несколько категорий в зависимости от изготовителя, параметров использования оборудования, способа его монтажа и материалов изготовления.

Для изготовления жироловок используется нержавеющая сталь, пластик и стеклопластик. Преимущества пластиковых изделий заключаются в следующем:

  • под заказ можно изготовить резервуары, отвечающие определенным критериям – с определенной пропускной способностью, габаритами и формой;
  • изделие из ПВХ отличается простой эксплуатацией и уходом – достаточно периодически выполнять очистку резервуара;
  • материал экологичен и обладает длительным сроком службы.

Изделие из пластика

Изделия из стеклопластика чаще имеют промышленное назначение, так как материал отличается особой стойкостью к химически активной среде. Оборудование предполагает как внутренний, так и наружный тип монтажа – корпус прочный, не боится воздействий окружающей среды, легко моется и обладает небольшим весом.

Резервуары из стеклопластика

На больших предприятиях применяют жироуловители в стальном корпусе. Такое оборудование имеет высокую стоимость, но ее оправдывают эксплуатационные свойства материала. Для него характерны высокие антикоррозийные свойства, универсальный монтаж – внутри и снаружи и долговечный срок службы.

Изделие из нержавеющей стали

Особенности монтажа конструкции

Установка жироуловителя — довольно несложный процесс, но он требует соблюдения определенных правил:


Установка жироулавливателя под мойку

  1. Первым делом определяем место для установки агрегата.
  2. Проверяем и подготавливаем поверхность, на которую будем устанавливать конструкцию (она должна быть абсолютно горизонтальной).
  3. Подготавливаем все крепежные элементы для фиксации установки к трубопроводу (хомуты, фитинги и т.д.).
  4. Подводим входной патрубок к канализационному стоку, а выходной — к системе водоотведения.
  5. Проводим тестирование установки, дождавшись первой очистки. Если агрегат прошел проверку — можно закрывать установку.

Самодельный жироуловитель

Собрать очищающий модуль данного типа под мойку своими руками несложно. Главное знать, как он должен работать. Все остальное – чисто технические моменты. Но есть одна позиция, которую необходимо учитывать обязательно. Это объем емкости.

Чтобы вы поняли, о чем идет речь, необходимо привести пример расчета. В первую очередь надо определить производительность прибора. По сути, это величина, которая определяется умножением количества моек, для которых устанавливается жироуловитель, и скорость воды в водопроводе. Если агрегат устанавливается под одну мойку, то первая величина равна «1». Вторая позиция стандартная – 0,1 л/с. Умножая один на другой, то есть: 1х0,1=0,1. Это и есть производительность.

Во-вторых, определяется именно объем резервуара. Здесь другая формула: V=60 x t x N, где:

t – это время, за которое происходит отделения воды от жира, считается, что оно равно 6 минутам;

N – это производительность, которая была рассчитана выше.

Теперь подставляем значения в формулу: V= 60х6х0,1=36 л

Под это значение надо будет найти герметичную емкостью. Она может иметь разную форму, главное объем не меньше расчетного. Кстати, на фото ниже показан самодельный жироуловитель круглого сечения, изготовленного из металлической бочки. В нем всего лишь одна перегородка и небольшой первый отсек. Но этой конструкции хватает, чтобы удалить жир и масла из-под одной мойки на кухне. Единственное требование к нему – это герметично установленная крышка.

Необходимо отметить, что разнообразие самодельных жироуловителей огромно. Как показывает практика, здесь неважна форма изделия, здесь важен правильно организованный проход стоков через перегородки. Именно такой, как описан выше в статье.

Несколько слов о том, как правильно чистить прибор от накопившихся жировых загрязнений. Все достаточно просто.

  • Необходимо снять крышку.
  • Плавающие на поверхности воды в отсеках масляные накопления надо удалять любым не очень глубоким объемным предметом. Это может быть даже чашка. Главное – собрать загрязнения как можно больше.
  • Все это собирается в ведро или тазик.
  • После чего крышка устанавливается на место.

Шкаф, на который устанавливается раковина мойки, не всегда объемный. Поэтому можно столкнуться с трудностями в процессе чистки прибора. Но не стоит его отсоединять от мойки и канализации, лучше все проводить внутри шкафа. Это займет немного времени, поэтому стоит потерпеть.

Как самостоятельно сделать жироуловитель

Выбор материала и расчёт

Обычно для создания жироуловителей используют такие материалы, как

  • пищевая пластмасса;
  • стеклопластик;
  • полипропилен;
  • нержавеющая сталь.

Но в нашем случае достаточно будет воспользоваться безвредными материалами, имеющимися в хозяйстве. Корпус самодельного отделителя можно выполнить из пластмассового ящика для игрушек с плотно закрывающейся крышкой. Патрубки для разводки подойдут стандартные. Для ввода, так же, как и для вывода, сгодится новое канализационное колено, при необходимости дополненное покупным отрезком трубы. Диаметр этих звеньев, как правило, соответствует распространённому размеру канализационных коммуникаций для квартиры, то есть равен 50 мм.

Для определения примерных габаритов корпуса, иначе говоря, объёма жироуловителя, следует сделать расчёт производительности агрегата. Для промышленных предприятий методика расчёта довольно сложная и учитывает несколько факторов, которые в нашем случае не имеют значения. Поэтому достаточно сделать упрощённый расчёт по формуле:

Р=nхPs, где

  • Р — это производительность нашего сепаратора, л/с,
  • n — это количество моек в помещениях,
  • Ps — скорость подачи воды в водопроводе, которая обычно равна примерно 0,1 л/с

Предположим, у нас одна кухонная мойка. Тогда получаем Р=1х0,1=0,1 л/с. Теперь можно рассчитать непосредственно объём нашей установки по следующей формуле:

V=60хPхt, где t — это средняя продолжительность оседания жира, равная примерно 6 мин.

Тогда для нашего примера мы получаем искомый объём V=60х0,1х6=36 л. Теперь можно подобрать размеры используемого ящика. Легко понять, что, скажем, идеально подходят такие габариты: 0,3 м. х 0,3 м. х 0,4 м. Если их перемножить, как раз получится 0,036 м3 или 36 литров. Причём высоту корпуса можно принять как равной 0,3 м., так и равной 0,4 м.

Далее нужно нарисовать эскиз или чертёж.

Чертёж бытового жироуловителя

Высоту расположения вводного и выводного отверстий необходимо принять конструктивно, исходя из следующего принципа. Центр выходного отверстия должен оказаться ниже на 3 — 5 сантиметров, чем центр входного. При этом ввод должен располагаться как можно ближе к крышке короба.

Наконец, пора приступать к главному этапу: сборке самодельного отделителя.

Предназначение оборудования

Развитие ресторанного и отельного бизнеса привело к ужесточению требований СЭС. Такое положение дел оправданно возрастанием нагрузки на канализационную сеть. Данный бизнес не обходится без использования моек и посудомоечных машин. Они являются основным источником засоров канализации. Оборудование быстро справляется с очищением масложировых продуктов на этапе попадания их в стоки.

Установка сепараторов жира оправданна в частных домостроениях, чтобы исключить зарастание трубопровода и сохранение целостности сетей. Их устанавливают в столовых при общеобразовательных учреждениях. Его монтаж целесообразен в санаториях, торговых центрах и предприятиях продуктов питания.

Достоинства оборудования

Владельцы отмечают простоту конструкции. Монтажные работы выполняются без применения специальных инструментов. Для этого трубы подсоединяются к сифону и канализации. Прибор можно установить под мойку.

Обслуживание занимает не более трех минут. Действия предполагают удаление верхнего жира однократно в несколько недель. Пользователь на свое усмотрение может выполнить монтаж датчиков, показывающих заполнение резервуара жиром, что послужит залогом своевременной очистки жироуловителей. Это устройство обеспечивает длительный срок службы труб. Они не будет деформироваться в процессе скопления засоров. За счет этого канализация будет служить десяток лет. При этом пользователю не придется ее прочищать.

Виды устройств

Зависимо от типа производства подбирается вид сепаратора жира. Бытовые жироуловители имеют несложную конструкцию. Они предназначены для индивидуального многоквартирного пользования. Их очистка происходит без привлечения сантехников. На предприятиях общественного питания, ресторанах необходимо установить цеховой жироуловитель. Отличием считаются большие размеры, упрощающие монтаж.

В мясных цехах и молочных производствах выполняют монтаж промышленных жироуловителей. Датчики контролируют уровень скопления жиров. Длительный срок службы обеспечивает материал, производство конструкции (пластик с антикоррозионными характеристиками). На крупных производствах монтируют промышленные жироуловители колодезного типа. Их можно установить в подвале и на улице, что обеспечивает беспрепятственный доступ.

Принцип работы уловителя

Оборудование функционирует согласно принципу естественной сепарации. Частички жира значительно легче воды. Поэтому они самостоятельно всплывают на поверхность. Из мойки сточные воды транспортируются в прибор самотеком. Внутри прибор подразделен на сообщающие камеры.

В первой камере выполняется предварительное сортирование жиров. Частицы с малым удельным весом всплывают на поверхность, твердые выпадают на дно отсека. Очищенная жидкость с отсутствием твердых частичек транспортируется во второй отсек. Здесь происходит процесс отстаивания жиров, очищенная вода по патрубку проходит в канализацию.

Оборудование качественно очищает стоки. Для его работы не требуется расход электроэнергии. Пользователь удалить скопившиеся отложения сможет, сняв крышку и выполнив промывку устройства горячей водой.

Чем хороши жироуловители

Объем сепаратора жира для сточных вод хотя и небольшой, но в квартирах он занимает целую секцию шкафа под мойкой. Поэтому для установки такого оборудования должны быть веские причины.

Регулярное изъятие жира из сепаратора получается значительно дешевле и быстрей, чем вызов мастера для прочистки забитой канализации

Владельцы жироуловителей отмечают такие их преимущества:

  1. Простота конструкции. Собрать сепаратор можно самому из старого пластикового бака.
  2. Легкая установка. Для подключения устройства к сифону и канализации достаточно просто присоединить две трубы руками без использования инструмента.
  3. Минимальное обслуживание. Изымать верхний жир достаточно раз в несколько недель. Процесс очистки занимает 2-3 минуты.
  4. Защита труб от засора. При использовании жироуловителя канализация прослужит не одно десятилетие без необходимости прочистки.
  5. Возможность установить оборудование под мойку.
  6. Возможность установки датчиков заполнения резервуара жиром.

Главной задачей жироуловителя является не общее очищение воды, а отделение от нее частиц, которые могут оседать в канализационных трубах и сужать их просвет.

Правила эксплуатации

При использовании жироуловителя под мойку для дома необходимо соблюдать несколько определенных правил, которые позволят добиться максимальной эффективности в работе оборудования, предотвратят потоп и появление неприятного запаха на кухне.

В частности речь идет о следующем:

  • В водяных стоках не должны присутствовать минеральные и синтетические масла.
  • Не рекомендуется подключать оборудование к унитазу.
  • Запрещено устанавливать перед жироуловителем насос, чтобы избежать образования эмульсии, которая плохо уходит в осадок.
  • Входную трубу следует располагать на минимальном расстоянии от мойки и под уклоном не меньше 2 градусов.
  • Очищенная вода должна сразу уходить в канализационную систему.
  • Рекомендуется подключать оборудование в шахте вентиляционной системы (при наличии соответствующего отверстия в стене или потолке).

Самодельный жироулавливатель

В самом простом варианте бытовой жироулавливатель для мойки можно сделать своими руками. Сказать честно, для небольших городских квартир он особенно то и не нужен, хотя это только мое мнение. Но вот в частном доме или на хорошей даче с локальной канализационной системой этот аппарат ощутимо защитит сливную систему от засоров.

Второй большой плюс, который дает такая установка в частном доме, это защита септика очищающего стоки. Ведь основной фильтрующей силой в большинстве таких септиков являются бактерии и чем меньше, будет жира в септике, тем лучше будут развиваться такие бактерии.

Когда я задался целью соорудить такой фильтр, сразу возникли два главных вопроса:

  • Во-первых, какой объем должен быть у резервуара;
  • И во-вторых, где взять подходящий резервуар для самодельного сепаратора.

Как рассчитать емкость

В промышленных моделях подобные расчеты базируются на довольно сложных формулах, в которых учитывается масса разнообразных побочных составляющих. В бытовом варианте все это учитывать не нужно, здесь можно обойтись парой простеньких вычислений.

Первое, что нам понадобится узнать это производительность жироулавливателя, она вычисляется по формуле:

P = n*Ps

Где P — это искомая производительность;

n – количество кухонных моек в доме;

Ps – скорость с которой подается вода в вашем водопроводе. Обычно она равна 0,1л/с.

Мойка у меня в кухне одна, второе неизвестное также есть. В результате, подставив данные, я получил производительность равную 0,1л/с (P=1*0,1).

Для расчета объема резервуара есть другая формула:

V = 60*P*t

Где «t» является временем отделения жира от воды (в нашем случае всплытия жира на поверхность), согласно табличным данным это время составляет порядка 6 минут. И теперь мы можем получить конечный результат (V=60*0,1*6=36 литров).

Путем несложных вычислений я рассчитал примерные габариты самого резервуара. Для того чтобы в емкость входило порядка 36 литров, необходимо соорудить ящик с размерами 400х300х300 мм (длина/ширина/высота).

Как сделать жироулавливатель

Естественно, те габариты, которые я получил, это лишь отправная точка, минимум. Чем больше мы сделаем резервуар, тем больший запас прочности получим.

Проще всего найти готовый ящик и смонтировать в нем нехитрое наполнение из нескольких перегородок. Но для меня поиски нормального пластикового ящика не увенчались успехом.

Дело в том, что те емкости, которые я встречал в магазине, были с круглым горлом, а я хотел некое подобие сундука. Да еще и чтобы этот «сундук» закрывался герметично. Это не прихоть, просто жироулавливатель, крышка которого открывается по всей площади, потом гораздо легче будет чистить.

Покопавшись у себя в «закромах родины» я нашел старый аквариум с треснувшим стеклом. Вещь в принципе бесполезная, но каркас из дюралевого уголка можно было использовать.

Дальше оставались только технические моменты. Сначала я вытащил из старого аквариума все стекла, после чего тщательно зачистил изнутри и снаружи дюралевый каркас.

В качестве стенок и крышки для ящика я использовал лист стеклопластика толщиной 6 мм. Резать его конечно тяжеловато, ну зато он обладает исключительной прочностью, а также не боится влаги и равнодушен к большинству химических реактивов.

Для склеивания стеклопластика сейчас на рынке продается масса разнообразных клеев, так что с выбором состава проблем не было. Дабы перестраховаться, я после того как был склеен короб и вставлены все нужные перегородки вовнутрь самодельного канализационного сепаратора, промазал все стыки герметиком.

С герметичной крышкой я также долго не мудрствовал. Сверху на дюралевый уголок я приклеил резиновый уплотнитель. После чего в 4 точках закрепил на болтики обычные зацепы, а на стеклопластиковой крышке прикрутил крюки под эти зацепы. Извините, не помню, как правильно называются такие зацепы, но обычно их ставят на крышках сундуков и ящиков.

Для того чтобы вырезать ровные отверстия под пластиковые трубы сечением 50 мм, я использовал круглую коронку соответствующего размера, получилось четко и красиво. Стыки между стенками и пластиковыми трубами проклеил и промазал герметикам.

Соединения от раковины до жироулавливатели и от жироулавливателя до канализационного слива я сделал из гофрированных пластиковых труб, плюс использовал резиновые уплотнители.

Как правильно выбрать

Для определения оптимальной модели жироуловителя, подходящих для ваших условий, следует учесть ряд параметров:

  1. Пиковый сброс, или массу стоков, проходящую через прибор за один раз. В домашних условиях этот объем не превышает 2 литра в секунду. Для предприятий общепита эту цифру следует определять расчетами.
  2. Габариты свободного места под мойкой, с учетом беспрепятственного доступа для обслуживания устройства. Сверху должно быть место для открывания крышки бака, с боков — для присоединения труб.
  3. Количество моек, подключенных к одному канализационному стоку и объем стоков при всех открытых кранах.
  4. Диаметр канализационных труб, чтобы не пришлось использовать переходники.
  5. Вид и характеристики стоков, возможность попадания в слив твердых отходов.

Какому материалу отдать предпочтение при выборе жироуловителя — зависит от условий эксплуатации, ваших предпочтений и финансовых возможностей.

Дешевле стоят приборы из пластика, но они хрупкие и могут дать течь. Агрегаты из нержавейки тяжелые, сложные в монтаже и дорогие по стоимости. Устройства из стеклопластика относятся к средней ценовой категории, не боятся коррозии, прочные, долговечные.

При открытой установке важное значение имеет внешний вид устройства. Более презентабельный внешний вид имеют модели из нержавейки

Выбирайте жироловки известных производителей. Требуйте на оборудование сертификаты качества.

Конструкция жироуловителя и принцип его работы

Конструктивно канализационный жироотделитель представляет собой устройство в герметичном корпусе, к которому подведены входной и выходной патрубки. Корпус накрыт съемной крышкой, благодаря чему можно выполнять ручную очистку резервуара и его профилактическое обслуживание. Корпус жироуловителя разделен на 2-3 отсека, сообщающихся между собой. В каждом из отсеков происходит отделение жира и других твердых включений. Из последней камеры в канализацию попадает уже обезжиренные стоки. Наиболее простые модели устройств могут иметь всего одну камеру. К их числу относятся самодельные приспособления.

Простой бытовой жироуловитель, предназначенный для размещения под мойкой

Принцип работы жироуловителя основан на разности плотностей жира и воды. Известно, что жир легче воды, поэтому он всегда поднимается на ее поверхность.

Попадая в первую камеру, вода постепенно поднимается, а скопившийся на ее поверхности жир перетекает в специальный лоток или остается плавать на поверхности воды. Частично обезжиренная вода направляется снизу во вторую камеру. Во второй камере жироуловителя происходит окончательная очистка стоков от жира, который не задержался в первой камере.

Как работает жироуловитель можно понять, изучив фото

В первой камере также происходит осаждение твердых частиц из сточных вод. Это вызывает необходимость ручной очистки первой камеры. Дополнительно, перед входом в жироуловитель, может устанавливаться фильтр грубой очистки, который частично очищает стоки.

Необходимость

Как уже понятно, скапливающийся жир в канализационном стоке создает серьезные проблемы. А теперь стоит задуматься, сколько его может скопиться в среднестатистическом кафе? В любом случае на кухне подобных заведений уже давно используются специальные фильтры, так почему бы нам, рядовым потребителям, не задуматься об этой проблем? А еще лучше озадачиться вопросом о том, как сделать бытовой жироуловитель самостоятельно.

В отсутствие таких мер чисткой канализационных труб пришлось бы заниматься чуть ли не каждую неделю, если не чаще. А что можно сказать про всю систему канализации района, если при этом все объекты общепита не будут оснащать свои мойки фильтрами первичной очистки?!

По этой причине у санитарной службы есть даже такое требование – обязательная установка подобного оборудования во всех заведениях, деятельность которых связана с питанием. Также сюда включены и те предприятия, которые специализируются на переработке масел, жиров и прочих нерастворимых частиц.

А у любой добросовестной хозяйки кухня является своим мини-кафе. Поэтому, если нет желания часто использовать средства для прочистки канализационных труб («Крот», вантуз и т.п.), следует позаботиться об установке хороших фильтров под мойку. Если для общественных заведений они большие, то для рядового потребителя сойдут бытовые жироуловители.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
