Замена подшипника в стиральной машине своими руками: инструкция с видео

Готовимся к выполнению ремонтных работ

Прежде всего, если в машинке осталась вода, ее необходимо полностью слить, потому что предстоит полная разборка стиралки. Для этого выполняются действия в следующей последовательности:

стиральная машина обесточивается от электрической сети,
отсоединяются все коммуникации (подвод воды и слив в канализацию). Из водозаборного шланга сливается оставшаяся в нем вода,
такие же действия выполняются с фильтром слива, расположенным под передней крышкой и скрытым небольшим лючком либо панельным цоколем. Раздвинув защелки отверткой, открываем панель, выкручивает фильтр, сливаем воду.

Выдвигаем машинку на свободное пространство максимально. Остается подготовить инструменты, которые понадобятся при съеме подшипника. Список выглядит следующим образом:

отвертки шлицевого и крестового типов. Есть вероятность, что пригодится и шестигранный вариант,
гаечные и торцовые ключи в наборе,
пассатижи,
съемное приспособление. Его придется приобрести. Но предварительно следует удостовериться, что подшипник требует именно замены. В противном случае, рекомендуется купить универсальный вариант, с помощью которого будут демонтироваться элементы любых размеров,
молоток с долотом,
болт,
ножовка с полотном по металлу,
герметик.

Естественно, что придется купить и новый подшипник. Им может оказаться ступичный вариант либо иной, подходящий для вашей стиральной машины. Уточнить маркировку и серийный номер возможно после того, как выполните демонтаж утратившего работоспособность элемента.

Причины выхода из строя подшипника

Физический износ подшипников происходит, как правило, через 5-6 лет активной эксплуатации. Если детали вышли из строя раньше этого срока, причинами этого могли быть:

постоянная перегрузка агрегата бельем, вес которого превышает допустимый;
пользователь не предпринимает меры по устранению возникающих неисправностей;
заводской дефект;
несвоевременный ремонт деталей при их природном износе.

Итак, мы привели для вас детальную пошаговую инструкцию по замене подшипника в стиральной машине. Чтобы предотвратить дальнейшие поломки и протекания, необходимо каждый шаг выполнять тщательно и не допускать повреждений деталей.

Подготовка к замене

Для того чтобы заменить подшипник, стиральную машину придется разобрать. Нужно быть готовым к тому, что ремонт может затянуться на несколько дней, поэтому, при наличии возможности, проводить работы лучше не в ванной комнате, а в гараже, сарае или другом подсобном помещении.

Необходимо подготовить новые подшипники и сальник. Подобрать запасные части вам смогут в специализированных магазинах, если вы назовете модель своего агрегата. Лучше приобрести детали, изготовленные фирмой-производителем стиральной машины.

Также для ремонта потребуются:

набор плоских и крестовых отверток;
торцевые и рожковые ключи;
молоток;
долото;
ножовка по металлу;
пассатижи;
клей;
герметик;
средство WD-40.

На фото вы видите инструменты и средства, необходимые для замены подшипника

Стиральную машину отключают от сети, перекрывают кран подачи воды на ней, отсоединяют шланги подачи и слива воды. Если в баке осталась вода, ее сливают через аварийный патрубок.

Признаки и причины неисправности

Подшипники в стиральной машине Самсунг предназначены для правильного вращения барабана во время стирки и отжима. В ходе работы сальник, защищающий их от попадания влаги, постепенно разрушается, в результате вода проникает в посадочное место и вымывает смазку. Возникает повышенное трение, в результате которого подшипник деформируется и разрушается.

Существует целый ряд признаков, свидетельствующих о том, что подшипник разрушился и его необходимо заменить.

Во-первых, это повышенный шум во время стирки, при отжиме переходящий в гул и сильный стук.

Во-вторых, если открыть люк стиральной машины Самсунг и вручную провернуть барабан, можно заметить, что он очень тяжело прокручивается либо стучит и болтается. Это также верный признак деформации подшипника.

В-третьих, после завершения стирки на белье могут появляться темные пятна, похожие на смазку. Это еще один явный симптом выхода подшипника из строя.

При появлении хотя бы одного из этих признаков необходимо срочно заменить подшипники. Если не провести ремонт, это может привести к деформации вала и крестовины, замена которых обойдется гораздо дороже.

Стадии разборки

Непосредственный процесс разборки стиральной машинки состоит из нескольких этапов, при выполнении которых нужно учесть ряд нюансов. В противном случае можно столкнуться со сложностями и спровоцировать возникновение новых неисправностей

При разборке оборудования также важно соблюдать последовательность

Отсоединение от коммутаций

В целях безопасности и удобства разборки корпуса стиралки нужно отключить ее от инженерных коммуникаций. Сначала машинку отключают от сети, а затем откручивают шланги, подведенные к системе водоснабжения.

Фиксация всех этапов с помощью фотоаппарата или видеокамеры

Не имея достаточного опыта и навыков в разборке стиральных машин, можно запутаться в процессе обратного сбора. Неправильное закрепление деталей приводит к некорректному функционированию оборудования и серьезным поломкам. Чтобы упростить задачу, рекомендуется делать фотографии и видео каждого этапа разборки, а после замены подшипника выполнять процесс сбора в обратном порядке.

Снимаем крышку и приборную панель

Процесс откручивания крышки зависит от конструктивных особенностей, которых придерживаются различные производители. В большинстве моделей снять верхнюю крышку можно посредством выкручивания саморезов, размещенных с торца чуть ниже крышки. Затем верхнюю часть смещают назад на 3-5 см, слегка надавливая в горизонтальном направлении.

После съема крышки получают доступ к приборной панели, которая зафиксирована изнутри крепежными элементами. Саморезы расположены под дозатором для порошка и с обратной стороны панели. Для начала нужно извлечь отсек, а потом открутить винты, удерживающие панель, и потянуть ее на себя.

Освобождение люка, снятие задней стенки

Задняя стенка крепится на защелках и очень просто снимается. Достаточно потянуть стенку на себя, а если она не будет освобождаться от защелок, нужно отогнуть их с помощью отвертки и достать стенку.

Извлечение ТЭНа, проводки, бака

Нагревательный элемент и проводка расположены под задней панелью, поэтому следующим этапом является извлечение данных компонентов. Затем остается вытащить бак, который может быть цельным либо состоящим из двух половинок.

Разборка демонтированной конструкции

Чтобы разобрать неспаянный бак, нужно найти место соединения двух половинок и открутить винты, которые удерживают обе части. Затем достают сальники, поддевая их простой плоской отверткой. Подшипники выбивают молотком и прутом из металла, диаметр сечения которого должен быть идентичным диаметру подшипников. Демонтировать компоненты барабана нужно аккуратно, чтобы не нарушить его целостность.

Вскрытие цельнолитого бака

Разобрать цельный бак сложнее, чем неспаянный. Процесс разборки происходит следующим образом:

Бак извлекают из стиральной машинки и находят место сварного шва. На расстоянии 4-5 см делают отверстия на шве с помощью дрели с диаметром сверла 3-4 мм.
Воспользовавшись ножовкой по металлу, распиливают бак вдоль шва.
Разделив деталь, получают доступ к валу и выполняют его замену, после чего собирают бак в обратном порядке. Для соединения частей бака используют специальный клей и дополнительно фиксируют шурупами.

Инструкция, как повесить и прикрепить карниз для штор на стену

Нюансы выполнения работ на машинах разных производителей

Инструкция, как поменять подшипник, является универсальной. Однако у приборов каждого производителя есть свои конструктивные отличия, которые нужно учитывать при ремонте.

Indesit

Модели этой фирмы считаются достаточно сложными для самостоятельного разбора по сравнению с другими марками. Они имеют 3 ключевые особенности:

У некоторых моделей шкив может иметь левую резьбу.
Часто встречающаяся неисправность — повреждение крестовины барабана. В этом случае замены подшипников будет недостаточно.
Перед демонтажем элементов прибора нужно отключить датчик самопозиционирования. Если этого не сделать, можно повредить электронные компоненты агрегата.

LG

Отремонтировать большинство машинок этой марки достаточно легко. Даже у приборов с фронтальной загрузкой барабан расположен горизонтально и его легко снять после демонтажа передней панели. Полностью разбирать прибор не потребуется.

Однако следует учесть, что у таких машинок легко повредить крепления мотора. Вытаскивать его нужно аккуратно.

Samsung

Как и представители бренда LG, легко поддаются разборке. Единственная сложность, с которой можно столкнуться при работе с такими приборами, — хрупкая система крепления узла подшипников

Выбивать их следует осторожно

Atlant

У этих машинок бак вынимается со стороны задней стенки. Узлы легко снимаются и устанавливаются назад. Элементы крепления прочные, их сложно повредить при разборе. Модели этого производителя — оптимальный выбор для тех, кто хочет сам ремонтировать бытовую технику, но не имеет в опыта этом вопросе.

Единственная особенность, которую следует учитывать, — необходимость нанести дополнительный герметик.

Машинка шумит

Так же не редко можно услышать жалобы владельцев стиральной машины на то, что она излишне шумит. И в данной ситуации, может быть несколько вариантов того, что же этот шум вызывает. Давайте разберем их:

Одной из самых частых причин появления шума бывает инородное тело, которое оказалось между баком и барабаном машинки. Самым топовым вариантом такого случайного предмета считаются косточки от бюстгальтера. Так же туда могут случайно забиться и другие вещи. Например, какие-то предметы, которые забыли вынуть из карманов одежды или оторвавшиеся пуговицы. Определить, что причина шума это именно посторонний предмет легко. Для этого необходимо несколько раз провернуть барабан вручную

И если при этом действии вы услышите специфические громковатые звуки, значит, это «посторонка»
Извлекаются посторонние предметы через отверстие ТЭНа.
Так же важно обращать внимание на то, в какой момент возникает шум. Если он появляется тогда, когда машинка сливает воду, значит, виновником является пришедший в негодность насос слива воды
И для того, чтобы решить проблему, вам понадобиться купить и установить новый насос.
Если стиральная машина шумит при вращении барабана, то кроме постороннего предмета, причиной могут послужить и неисправные подшипники

Самостоятельная замена подшипников – занятие не самое простое. Так как для того, чтобы добраться до них необходимо разобрать практически всю машинку. Если такой объем работы вас не радует, то можете сэкономить свое время и силы и обратиться к специалисту.
Так же причиной шума может послужить неправильная установка стиральной машины или неровный пол. Для того, чтобы проверить этот вариант, необходимо потолкать машинку с разных сторон. Но делать это надо не очень сильно. Если она стоит не устойчиво, то вы увидите, что она переваливается с одной стороны на другую и услышите этот самый шум. Для того, чтобы убрать шум нужно отрегулировать ножки стиральной машины, чтобы привести ее в устойчивое состояние. Ножки находятся на днище. И для того, чтобы изменить их размер нужно просто покрутить их.

Замена подшипника в стиральной машине Самсунг. Как заменить подшипник в стиральной машине Самсунг

Замена подшипника барабана стиральной машины «Самсунг» —распространённая процедура в мастерских, сервисных центрах. Эта деталь испытывает мощную нагрузку при эксплуатации, поэтому часто выходит из строя. Замена подшипника стиральной машины «Самсунг» своими руками — кропотливый, хлопотный труд. Это связано с особенностями конструкции. Задняя стенка моделей Samsung — глухая, не снимается. Будьте готовы к тому, что машинку придётся разобрать практически до винтика, чтобы добраться до барабана. Добросовестно сняв все мешающие детали, вы сохраните их целостность, вытаскивая бак. Готовы вернуть к жизни стиралку? Мы поможем вам практическими советами, ссылками на полезные ресурсы.

Шаг первый — подбор деталей

Для поиска подходящего ремкомплекта понадобится полное название модели. Оно находится над штрихкодом сервисной наклейки, на задней стенке стиралки.

Сфотографируйте или перепишите название — специалисты помогут подобрать запчасть. Возможно, необходимая модификация указана в таблице.

Сколько стоит подшипник на СМ Samsung?

Цена варьируется от 100 до 700 рублей. Для замены потребуется 2 подшипника — внутренний, внешний, обязательно новый сальник. Поэтому целесообразнее приобрести. Стоимость — 1000–2000 рублей.

Шаг второй — подготовка

Для начала подготовьте машинку к процедуре:

Отключите от электрической сети, коммуникаций.
Отодвиньте от стены, вытащите из шкафа, ниши, из-под раковины — вам понадобится место для манёвров, хорошее освещение.
Запаситесь инструментами: набором отвёрток, шуруповёртом, торцевыми ключами, молоточком, тряпкой, смазкой, ремонтным комплектом, маркером, фотоаппаратом, винтовым прессом.
Приготовьте место для снятых узлов, панелей, крепежей.

Шаг третий — демонтаж СМА

Основной процесс также придётся проводить в несколько этапов. Не забывайте фотографировать результаты своих трудов, снимать на камеру. Так будет легче собрать всё обратно. Приступим:

Снимите верхнюю крышку:

Выберите подходящую отвёртку, насадку для любимого шуруповёрта, открутите задние болты, которые крепят крышку

Обратите внимание на наличие пластиковых шайб, прокладок — положите всё в одно место, чтобы не потерять. Толкните крышку спереди от себя, чтобы крепежи вышли из пазов

Когда поверхность продвинется вперёд — поднимите её вверх, аккуратно снимите.

Достаньте порошкоприёмник, зажав пальцем внутреннюю защёлку.
Откроется доступ к двум саморезам, которые держат переднюю панель, бункер порошкоприёмника — открутите их.

Снимите панель управления, отсоединив провода. Проводка СМ Samsung сделана с умом. Клеммы, разъёмы оформлены разными формами, цветом, поэтому сложно будет что-то перепутать при обратной сборке. Но если вы сомневаетесь, можете сфотографировать, пронумеровать маркером.
Сняв модуль, вы увидите саморезы, которые держат верхнюю часть основной передней стенки.
Отсоедините нижнюю панель, аккуратно поддев отвёрткой — это откроет доступ к нижним креплениям стенки.
Прежде чем открутить основные саморезы, снимите металлический хомут, крепящий манжету люка. Для этого подденьте плоской отвёрткой пружинку.

Заправьте манжету в барабан. Теперь можете снимать фронтальную панель.

Теперь, когда открыт доступ к внутренним узлам — снимите клапан подачи воды, заливной, воздушный патрубки, аккуратно отсоедините датчик уровня воды.

Снимая патрубок слива в нижней части машинки, подставьте ёмкость — в нём часто остаётся вода после стирки.
Отключите проводку нижней части — ТЭН, двигатель, насос, датчики, заземление. Отведите пучок проводов в сторону, закрепите, чтобы он не мешал, не повредился при снятии других деталей.
Торцевым ключом открутите крепления амортизаторов, бетонные противовесы.
Теперь можно вытащить пластиковый бак, сняв с пружин.
Демонтируйте все элементы, которые могут помешать: мотор, ремень, амортизаторы.
Разъедините половинки бака, поддев металлические пружины-защёлки по периметру ёмкости.

Снимите шкив. Пригодится торцевой ключ с головкой на 17.

Аккуратно выбейте вал молоточком, достаньте барабан.
На задней крышке бака находятся подшипники и сальник.

Перед заменой комплекта обратите внимание на посадочное место. Если на валу большая выработка, зазубрины — есть смысл поменять крестовину, иначе замена подшипников не даст должного эффекта

Обращение в сервис центр – это практично! Нужны доказательства?

Работа стиральной машины восстановлена в день обращения.
Вы можете вызвать мастера для ремонта стиральной машины до 23.00 в любой день, выходные и праздники.
Вы получите полную диагностику совершенно бесплатно.
Вам предложат оригинальные запчасти, не вызывающие сомнений.
Выполнение работы на дому не займёт много времени.
У Вас на руках – гарантия по ГОСТ на всё, что было проделано и установлено.
Вы экономите средства при помощи гибкой ценовой политики, предоставляющей льготы и скидки.

Не стоит браться за кропотливый хлопотный труд, если не уверены в успехе. Доверьтесь опыту мастера, и Вам не придётся жалеть о своём решении. Звоните!

Технология демонтажа

После проведения всех операций по разъединению бака на две половины, приступаем к замене подшипника, следуя таким рекомендациям:

Вначале надо открутить при помощи звездочки крепежный болт шкива, некоторые умельцы используют молоток и зубило.
Пошатывая из стороны в сторону, снимаем корпус шкива, чтобы подобраться к месту расположения требующих замены деталей.
При помощи резиновой киянки выбиваем вал на барабане, чтобы отсоединить бак.
С помощью съемника снимать сначала надо малый подшипник, а затем большой.

Если замененный подшипник идет на утилизацию, то особой осторожности можно не придерживаться: просто выбить его при помощи шпильки и медного молотка. После этого смазываем внутренние поверхности, где были посажены подшипники смазкой WD-40 или аналогом, протираем их чистой тряпочкой, удаляя все загрязнения

Новый комплект должен быть наготове, как его установить вы узнаете из прилагаемого видеоролика :

После этого смазываем внутренние поверхности, где были посажены подшипники смазкой WD-40 или аналогом, протираем их чистой тряпочкой, удаляя все загрязнения. Новый комплект должен быть наготове, как его установить вы узнаете из прилагаемого видеоролика :

Как поменять подшипники

Благодаря особенностям конструкции у барабана вертикалки две опоры, поэтому придется заменять два комплекта подшипников, а не только вышедший из строя. «Односторонняя» замена может привести к дисбалансу, да и второй подшипник также выйдет из строя, и вам придется проделать всю работу заново.

Итак, действуем поэтапно:

Достаньте шкив с барабана.

Снимите заземление возле опоры, выкрутив болты крестовой отверткой.
Достаньте старый суппорт, используя метод рычага: две отвертки вставьте напротив в отверстия опоры, поместив стержень между ними, надавите и открутите.

Тщательно и аккуратно очистите вал, обработайте смазкой его и сальник перед установкой. Это продлит срок службы подшипника.

После замены наденьте шкив на его законное место.

Прикрутите обратно заземление, снятое в самом начале.
Закрутите гайку, которая держит шкив.
Натяните приводной ремень.
Прикрепите боковые стенки.
Далее монтируйте в обратном порядке, используя для подсказки сделанные в процессе фото.
Можете запускать тестовый режим.

Как видите, заменить подшипники можно своими руками без помощи мастера. Если вы отлично орудуете инструментами, у вас, безусловно, все получится. Желаем легкого ремонта!

Как поменять подшипник на стиральной машине LG. Подготовка к ремонту

Замена подшипника стиральной машины LG своими руками – кропотливое занятие, к которому нужно тщательно подготовиться. Чем серьезнее подготовка, тем быстрее и увереннее будет ремонт.

Инструмент

Первое, что вам нужно сделать, – собрать необходимые инструменты. Итак, найдите или купите следующие инструменты и приспособления:

небольшой молоток; желательно, чтобы его ударная часть была сделана из бронзы или меди;
смазка WD-40 или ее аналог;
пассатижи;
отвертки «плюс» и «минус»;
небольшой разводной ключ;
головки – рожковые ключи разных размеров.
герметик (авто или универсал);
шпилька из металла, примерно 4 см.

Покупка подшипников

Чтобы не ошибиться при покупке, нужно знать, сколько подшипников в стиральной машине LG. В ней, как и в других машинках, установлено два подшипника – большой и малый. Именно такой комплект вам и нужно приобрести. Продаются эти подшипники часто вместе с сальниками.

Важно! Универсальные подшипники под все модели – не лучший выбор. Найдите оригинальные запчасти к своей машинке, чтобы она проработала еще долгие годы

Часто узнать маркировку можно, только разобрав стиралку и найдя надпись на самом подшипнике. Но, во-первых, подшипник может быть весь ржавый, и вы не разберете маркировку. Во-вторых, запастись деталями лучше до того, как начинать любые работы.

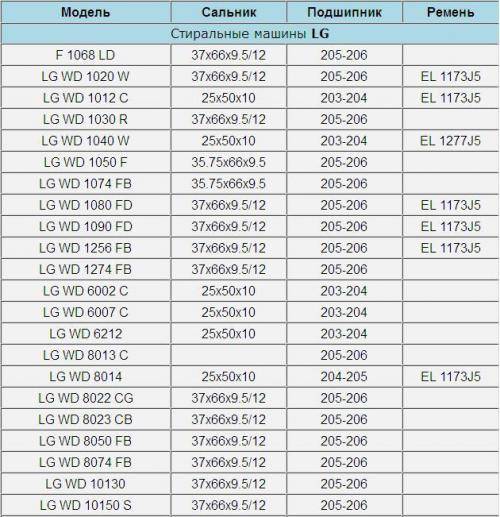

Загляните в таблицу, которую мы подготовили, – с ее помощью вы легко найдете тип нужного вам подшипника.

На заметку! Сколько стоит подшипник на стиральную машину LG, как правильно его выбрать? Не покупайте слишком дешевые детали, оригинальный подшипник стоит около 600 руб.

Подготовка места

Последний этап, который нужно пройти перед тем, как менять подшипник, – это подготовка места. Отлично, если у вас поблизости есть гараж или мастерская, в которую можно доставить СМ. Если нет, можно начать разборку и дома.

Отключите машинку от всех коммуникаций и переместите в просторную комнату, предварительно застелив пол тряпками и пленкой.

Замена подшипников стиралки индезит

Выбирая подшипники для стиральной машины в магазине, предварительно возьмите с собой изношенные детали, чтобы не промахнуться. Если покупаете через интернет убедитесь, что выбранный подшипник действительно подойдет к вашему Индезиту. Цены также можно узнать в интернете или по телефону.

Важно, купить нужно не только сам подшипник, а весь комплект: два подшипника и два сальника, их нужно менять вместе, иначе скоро замену нужно будет повторить

Инструменты для разборки стиралки Индезит

Замена подшипника стиральной машины индезит своими руками не так и сложна. Главное – это достать сами подшипники, при этом придется разобрать всю машинку. Запаситесь терпением и следующими инструментами:

крестовые и плоские отвертки;
торцевые и рожковые ключи;
молоток;
долото;
ножовка;
пассатижи;
средство для смазки WD-40;
клей и, наконец, сменные детали.

Разборка стиральной машины

В первую очередь отключите технику от электросети, перекройте воду, слейте воду и отключите все коммуникации.

Освободите фильтр насоса от воды (внизу за люком, под передней панелью) — выкрутите и вылейте воду. Далее, отодвиньте от стены ремонтируемое устройство для дальнейшей работы.

Ремонт стиральных машин индезит ws84tx, wiun 81, wisl 85, wisl 83, w84tx, iwsc 5085, iwsb 5085 и других моделей, при замене подшипника, осуществляется одинаково.

Приступаем непосредственно к разборке устройства:

Снимаем верхнюю крышку, для этого сзади выкручиваем два самореза крестовой отверткой.
Снимаем заднюю панель, выкручиваем болты и убираем панель.
Убираем переднюю панель:

достаем лоток для порошка и моющих средств, нажав на центральный зажим, извлекаем лоток;
откручиваем все винты на панели управления, два за лотком и один на противоположной стороне;
плоской отверткой разжимаем защелки на панели;
провода не трогаем, панель расположим на корпусе сверху;
чтобы открыть дверь люка, отогните резину, отверткой подденьте хомут, уберите его;
выкручиваем два винта на люке, отсоединяем проводку, манжету убираем внутрь бака;
откручиваем болты дверцы со стеклом и отложим в сторону;
снимая переднюю панель, выкручиваем винты.

Убираем детали чтобы вытащить бак с барабаном:

снимаем ремень привода, тянем его на себя прокручивая шкиф;
убираем шкиф, фиксируем его колесо и откручиваем центральный болт, при необходимости сбрызгиваем WD-40;
ТЭН не снимаем, но отключаем от него и от электродвигателя провода;
достаем мотор, откручиваем три болта и раскачиваем вперед-назад;
отсоединяем патрубок через днище, кладем стиральную машину на бок, плоскогубцами ослабим хомут и отсоединим от бака;
откручиваем болты, которые держат амортизаторы на дне корпуса;
отстегиваем кюветку, сначала убираем патрубок, ослабляя хомут, затем шланги, после откручиваем болт и снимаем все вместе, отсоединяем шланг прессостата.

Достаем бак, потянув его немного вверх.
Если бак спаянный, проделываем отверстия для будущих болтов и ножовкой пилим бак.
Достаем барабан, ударяя по его втулке.
Сальник снимаем, поддернув отверткой.

Приступаем к замене подшипника индезит:

Съемником снимите подшипник, если его нет, то с помощью долото и молотка выбивайте подшипник, слегка по нему постукивая.
Зачистите и смажьте место для нового подшипника.
Ровно посадите деталь на посадочное место, постукивая по внешней стороне подшипника. Также установите вторую деталь.
Предварительно смазанный сальник наденьте на подшипник.
Барабан вставьте в бак, склейте две части, закрутите болты и приступайте к обратной сборке стиральной машины.

В дополнении к статье советуем посмотреть видео по замене подшипников барабана стиральной машины индезит.

Меняем подшипник в стиральной машине своими руками
