Закрытая система отопления: схемы и особенности монтажа системы закрытого типа

Преимущества и недостатки

Кроме того, что окисление в закрытой системе происходит медленнее,  у них есть еще несколько плюсов:

  • не испаряется теплоноситель, нет его контакта с внешней средой, что позволяет использовать не только воду, но и специальные составы, повышающие эффективность отопления и улучшающие ее характеристики;
  • более высокое давление и скорость циркуляции теплоносителя, потому — бесшумное движение его по трубам.

При правильной организации отопления разница между температурой обратки и подачи  невелика, что положительно влияет на длительность эксплуатации котла (исключение – конденсационные котлы, но там другой принцип работы).

Однотрубная схема открытого типа — расширительный бачок устанавливается в верхней точке

Недостатков немного:

  • для эффективной работы требуется активное движение теплоносителя, что достигается или установкой насоса или созданием  естественной циркуляции с достаточными уклонами;
  • при большом объеме системы требуется бак большого размера, место для которого отыскать непросто (его объем должен быть 10% от объема теплоносителя).

Что означает термин «закрытая система» при централизованном отоплении

Любая из вышеперечисленных систем может быть «закрытого (независимого) типа». Это означает отсутствие общих участков, разобщенность между внутридомовым контуром отопления и наружными теплосетями. Вода внутри системы отопления дома (часто деаэрированная и содержащая антикоррозионные присадки) движется побуждаемая циркуляционным насосом. Нагревается она от первичной воды внутри водоводяного теплообменника (как и вода в контуре горячего водоснабжения).

Конструктивно проста зависимая схема системы внутридомового отопления, выполняющая смешивание обратного потока своей воды с высокотемпературной сетевой водой посредством смесительного устройства – водоструйного элеватора или насоса.

Еще проще прямоточная схема присоединения наружной и внутридомовой сети, когда вторая является простым продолжением первой.

Такой вариант возможен, если наружная вода не слишком горяча. Подобная ситуация возникает при отоплении от одной маломощной котельной ряда близкорасположенных зданий.

Три вышеупомянутые схемы присоединения показаны на следующих рисунках а), б) и в) соответственно.

3. Схемы присоединения внутридомовых систем к наружным трубопроводам. 1 – циркуляционный насос; 2 –насос подпитки; 3 – водо-водяной теплообменник; 4 – расширительный бак; 5 – отопительные приборы; 6 – подающий трубопровод «подачи»; 7 –трубопровод обратный; 8 – смесительное устройство.

Первая схема (закрытая) подобна схемам отопления частных домов с заменой котла на теплообменник. В составе схемы обязательно присутствует расширительный бак, установленный в верхней точке системы и связанный непосредственно с атмосферой, т.е. «открытый». Воздух, растворенный в воде, стремится двигаться вверх, достигает горизонтальной воздушной магистрали, присоединенной к открытому баку, выходя через него наружу. Авария на наружном участке теплосети не вызывает прекращения циркуляции тепплоносителя в закрытой системе.

Вертикальная комбинированная (с верхней и нижней разводкой магистралей) двухтрубная система отопления закрытого типа показана на рисунке ниже.

4 Схемы двухтрубной системы отопления с верхней (а) и нижней (б) разводкой магистралей.

Зависимая и прямоточная схемы (рис.3б и 3в) не содержат темлообменников, расширительных баков и насосов, располагаемых в централизованных или индивидуальных теплопунктах (ЦТП, ИТП). Конструкция и обслуживание внутридомовых закрытых систем проще при одновременном усложнении схем ЦТП (ИТП).

Большинство систем отопления многоэтажных домов в России оснащены именно открытыми расширительными баками, являясь одновременно насосными. Поэтому неверно говорить, что открытый бак – это принадлежность исключительно самотечных (гравитационных) систем отопления.

Особенности устройства систем отопления: как работает технология?

Типы отопительных систем:

  1. Водяные. Самый распространённый и выгодный вариант. Главный элемент схемы — котёл. Прибор нагревает жидкость, она по трубам поступает в радиаторы, которые прогревают воздух в помещениях.
  2. Воздушные. В качестве источников тепла используют калориферы, которые подают тёплый воздух в комнаты. Как первичный отопитель применяется вода или горячий пар.
  3. Электрические. Системы электрообогрева безопасны, автоматизированы, отличаются эффективностью. Недостаток устройства — дороговизна.

У каждой из систем есть собственные плюсы и минусы. При выборе следует ориентироваться на личные потребности, цели, приоритеты. Владельцы частных домов чаще всего обустраивают водяное отопление. Это рациональное решение, позволяющее создать комфортные условия проживания с минимальными затратами.

Популярные источники тепла

В качестве источников энергии используют:

  • Твёрдое топливо. Уголь, дрова, топливные брикеты или пеллеты выгодны, если нет возможности подключиться к магистрали централизованного газоснабжения или установить газгольдер.
  • Природный газ. Пока что это самый дешёвый ресурс. Газовое отопление популярно уже несколько десятилетий. Если правильно рассчитать и качественно смонтировать систему, обогрев будет стабильно работать долгие годы.
  • Сжиженный газ. Автономная газификация — отличный вариант для дома, расположенного вдали от централизованных коммуникаций. К минусам стоит отнести крупные расходы на этапе обустройства.
  • Жидкое топливо. В жилых зданиях нечасто устанавливают котлы, работающие на дизтопливе, но как запасное решение это практичный вариант.
  • Электроэнергия. Часто устанавливают тёплый пол, инфракрасный обогрев. Системы экономичны, но подходят далеко не для всех регионов, поэтому чаще применяются как дополнительные.

Фото 1. Укладка инфракрасного теплого пола, работающего на электроэнергии, в помещении частного дома.

Альтернативные источники. Есть системы, использующие энергию солнца, ветра, земли. Нагревательное оборудование работает за счёт солнечных батарей, ветрогенераторов или тепловых насосов. «Зелёное» отопление экологично, но слишком дорого.

Важно! При всех достоинствах источников энергии сложно найти альтернативу газовому отоплению. Такие системы дёшевы в эксплуатации и окупаются примерно за 5 лет

В качестве отопительного оборудования устанавливают котлы, радиаторы.

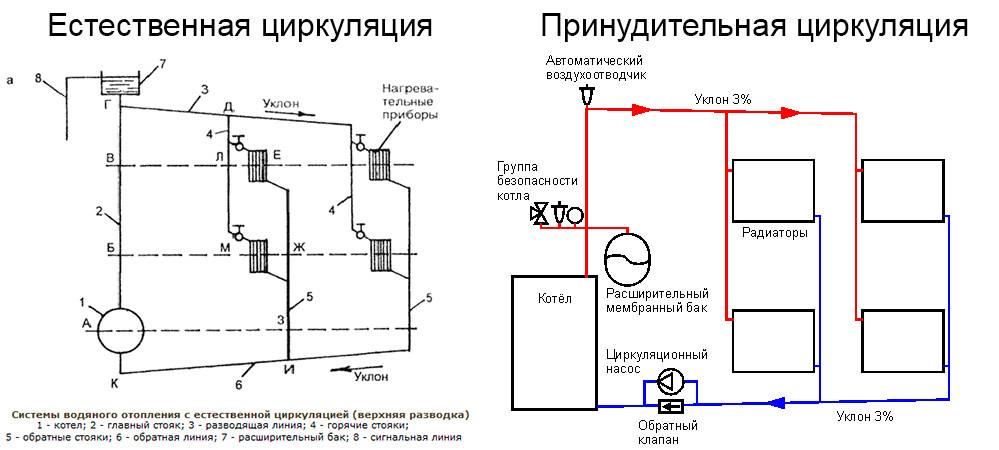

Особенности циркуляции теплоносителя

В частных малоэтажных домах эффективно устанавливать системы отопления с жидким теплоносителем. Для этого трубы заполняются антифризом, антифризом или водой.

Движение рабочего тела по отопительному контуру может осуществляться в естественном или принудительном режиме. Вода, нагретая теплогенератором, поступает в распределительную трубу, а затем в радиаторы. Эта часть контура называется прямой.

Попав в батареи, теплоноситель остывает и быстро отправляется в котел на нагрев. Это пространство называется обратным путешествием. Для ускорения транспортировки теплоносителя внутри системы установлен циркуляционный насос.

Естественное движение жидкости

В отопительном контуре горизонтальные трубопроводы наклонены, тем самым создавая условия для движения рабочей жидкости под действием силы тяжести.

А еще устанавливают открытый расширительный бак – специальный резервуар для приема лишней воды, чтобы обеспечить правильную и безопасную работу всех узлов инженерной сети.

Водные системы полностью работают с жидким топливом, твердым топливом, газовыми и электрическими котлами

Системы отопления с функцией естественной циркуляции за счет разной плотности горячего и холодного теплоносителя. По законам физики горячая вода течет вверх.

В замкнутом контуре холодные потоки неизбежно вытесняют нагретые, заставляя их двигаться в направлении, противоположном источнику тепла. Движущаяся жидкость с потенциалом кинетической энергии проходит через все батареи, выделяя тепло. После возврата к котельному оборудованию цикл повторяется.

Сегодня большой популярностью у потребителей пользуется однотрубная система отопления с водяными радиаторами. Теплоноситель – вода, но также допустимо использование рабочей жидкости антифриза, что предотвратит разрушение труб в зимнее время года

Чтобы гравитационная конструкция работала полноценно, котел устанавливается под центральной осью главного контура. Обычно теплогенератор монтируется в нише в полу, но иногда и в подвалах, за исключением газовых агрегатов.

Подводящий трубопровод от котла поднимают вертикально до максимально возможной точки. Это создает дополнительное пространство в замкнутом контуре для ускорения рабочего тела.

Количество запорных клапанов, необходимых в самотечных системах отопления, сведено к минимуму. К диаметру устанавливаемых труб предъявляются жесткие требования – он должен быть не менее 32 мм. Поскольку скорость движения воды в контуре незначительна, для повышения эффективности отопления монтируются только трубы большого диаметра.

Расширительный бак устанавливается в верхней части открытых систем теплоснабжения. В закрытых, как правило, устанавливается автоматический воздухоотводчик

Автономная система отопления, принцип которой основан на естественном способе циркуляции теплоносителя, является наиболее простым. Такой проект отопления дома несложно реализовать на практике. Однако такой вариант подходит только для небольших частных построек, поскольку длина отопительного контура ограничена 30 метрами.

Главное преимущество гравитационных систем – полная независимость от электричества. Подробнее о системах отопления с естественной циркуляцией теплоносителя читайте ниже.

Принудительная циркуляция в системе

Для частных домов общей площадью более 60 кв.м проектируется отопление с принудительной транспортировкой рабочей жидкости. Циркуляционный насос установлен в замкнутом контуре для обеспечения ускоренного движения горячего теплоносителя к радиаторам и охлажденной жидкости к теплогенератору.

Монтаж труб в системе можно проводить без уклона в горизонтальной плоскости. Вода движется за счет разницы показателей давления, возникающей на участке магистрали между прямым и обратным потоком жидкости.

Наличие насосного устройства значительно увеличивает КПД системы отопления и сводит к минимуму расход топлива, необходимый для поддержания комфортной температуры в помещении в частном доме

Существенный недостаток принудительной системы – непостоянство. Для постоянной циркуляции воды в контуре требуется непрерывная работа насоса, а его производительность напрямую зависит от источника питания.

В случае внезапного отключения электроэнергии оборудование просто не сможет перекачивать жидкость. Поэтому специалисты рекомендуют также установить резервные генераторы, способные обеспечить стабильное и бесперебойное теплоснабжение даже в непредвиденных ситуациях.

Такие схемы можно использовать при установке отопления в зданиях любой площади. Необходимо только подобрать циркуляционный насос с подходящими показателями мощности и мощности питания.

Принудительная циркуляция в отоплении

Насос для прокачки воды по трубам устанавливают в систему с одной трубой. Но эффективнее вмонтировать его в двухтрубную разводку, если ее выполнить по правилам:

  1. Схема монтажа котла отопления простая, его можно укрепить на полу или повесить на стену. Высота размещения прибора не имеет значения.
  2. Затем от патрубков опускают две трубы на пол. Применяя для этого угловые фитинги или муфты.
  3. Дальше идет монтаж горизонтальных линий от концов выведенных труб, проходящих от котла до последнего радиатора по периметру несущих стен.
  4. Батареи располагают в установленных местах, Выход и вход может быть на разных уровнях или одинаковых. Выработка тепла не пострадает.
  5. На следующем этапе врезают тройники перед каждым радиатором в обе линии. Теплый пол подключается по такому же плану.
  6. Установка расширительного бачка. Сначала встраивают тройник между 1-ой батареей и котлом на напорной трубе. Отвод соединяют шлангом или трубкой с баком.
  7. Когда собрана вся система, приступают к циркуляционному насосу. Его встраивают в обратку, также между батареей и котлом. Только на байпасе: в промежутке монтируют два тройника и вентиль, от них производят отведение угловых отрезков, на которые и ставится насос.
  8. Залив воды в систему будет происходить через тройник между котлом и насосом, с подключенным шлангом от водопровода.

Подробная схема монтажа поможет с первого раза выполнить правильную сборку системы. По данному плану можно провести отопление в доме любой площади.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Группа безопасности

Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.

Группа безопасности котла ставится на подающем трубопроводе до первого ответвления

Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.

Состав группы безопасности

Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.

Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.

Нижняя и верхняя схема разводки

При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.

Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.

Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.

Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака

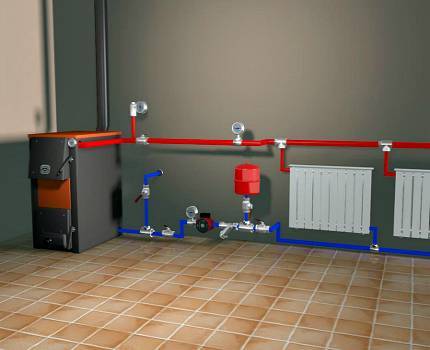

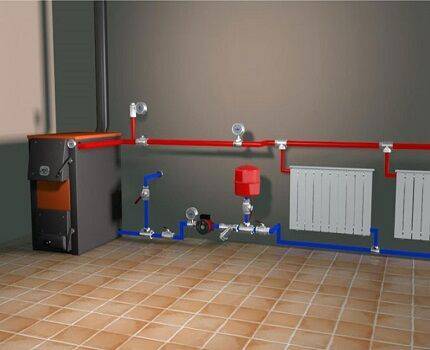

Конструктивные особенности закрытой системы отопления

Схема отопления с принудительной циркуляцией закрытого типа имеет некоторые особенности. Расширительный бачок и циркуляционный насос можно размещать в одном и том же помещении вместе с нагревательным котлом.

Это дает ряд преимуществ – уменьшается общая длина трубопроводов, отпадает необходимость в установке труб большого диаметра и соблюдения углов наклона при монтаже.

Общий вид котельной

Герметичная конструкция расширительного бака такого типа препятствует испарению теплоносителя из системы и завоздушиванию трубопроводов.

Открытая разновидность схемы отопления имеет определенные ограничения по размерам, поэтому может применяться только в небольших по площади помещениях. Отопление закрытого типа таких ограничений не имеет.

Руководство

Универсальное определение организационного лидерства может звучать следующим образом: способность индивидуума влиять, мотивировать и дать возможность другим внести свой вклад в эффективность и успех организаций, членами которых они являются. Лидер может быть определен как член группы, чье влияние на групповые отношения, результаты или принятие решений значительно превосходит среднего ее участника.

Стиль руководства оказывает большое влияние на характеристики предприятия. Открытые и закрытые организации различаются по тому, как там управляют работниками.

В частности, лидер с открытыми характеристиками будет предполагать, что у работника есть контроль над ситуацией в организации. Закрытое руководство предпочитает использование директив.

Какими достоинствами обладают закрытые системы отопления?

Открытая система отопления перестает пользоваться популярностью: дело в одном существенном недостатке — в теплоноситель постоянно попадает воздух. Это приводит к снижению теплоотдачи: схема плохо справляется с функцией обогрева. Поэтому для многих хозяев частных домов предпочтительна закрытая система отопления.

Структура

Закрытая система представляет собой механизм, где теплоноситель функционирует при помощи насоса. Отличительной особенностью такого отопления для частного дома является хорошая герметичность: в теплоноситель не попадает воздух, нарушающий работу.

Схема закрытой системы отопления состоит из следующих компонентов:

  • котел;
  • бак;
  • насос и трубопроводы;
  • группа безопасности;
  • отопительные приборы – трубы, радиаторы.

Принцип работы

Принцип действия основан на изменении температуры: после ее увеличения начинает действовать рабочий клапан, и излишки воды переходят в расширительный бак. При снижении температуры насос закачивает лишнюю воду обратно в систему. Следовательно, закрытая система теплоснабжения для частного дома может контролировать давление, установленное в допустимых пределах.

Особенности

В такой схеме бак обладает одной особенностью: его можно полностью наполнить теплоносителем. Следовательно, поддерживать давление будет намного проще, чем в случае с простым расширительным баком. Но при неправильном наполнении в радиаторы и трубы все-таки может попадать воздух.

Чтобы избавиться от воздуха в верхних частях, необходимо использовать поплавковые воздухоотводчики. Для отвода растворенного в теплоносителе воздуха применяют сепараторы, которые размещают в трубах. Благодаря разделителям происходит деаэрация теплоносителя, и система работает стабильно, без технических сбоев.

Достоинства

Закрытая система обладает следующими положительными характеристиками:

  • безопасное давление;
  • ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
  • применение специализированных баков для безопасности давления;
  • разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
  • безопасный процесс работы;
  • специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Особенности установки

Установка осуществляется так, чтобы в последующем можно было своими руками отключить любой отопительный прибор без остановки работы всей системы и слива жидкости из нее. Для этого профессионалы применяют специализированные отсекающие краны, которые располагают на входе и выходе в радиаторы. Посредством установленных кранов можно вручную регулировать температурный режим.

Другая особенность — монтаж группы безопасности на выходе из котла отопления. задача такой группы — сбрасывать давление, если оно превысит норму. В состав группы входят такие части, как:

  • манометр – контролер давления;
  • предохранительный клапан – отвечает за сбор давления при превышении безопасного максимума;
  • отводчик воздуха — удаляет воздух при «завоздушивании».

Прибор для измерения давления в системе.

Этапы

Установка закрытой системы своими руками осуществляется в следующем порядке:

  • устанавливается котел;
  • к котлу проводятся трубы, к которым проводится навешивание радиаторов;
  • после всех этих процедур крепится расширительный бак;
  • в контур обогрева монтируется насос и приборы для терморегуляции.

Нагревательный бак можно вмонтировать в печь. Отдельной котельной в частном доме не потребуется. Если последовательность схемы будет соблюдена, а оборудование – правильно подобрано, то система станет эффективным теплоисточником.

Если переделка

Нередки варианты, когда уже существующая открытая система перестала устраивать пользователя, и ее необходимо переделать в закрытую. Для этого необходимо заменить расширительный бак мембранным и установить его на обратке вместе с терморегуляторами.

Перед насосом ставится фильтр-грязевик, а старый открытый бак – убирается, система отопления при помощи сварочных работ делается замкнутой на новый бачок. Группа безопасности также устанавливается на выходе из котла: лучше использовать шаровые или пробковые краны.

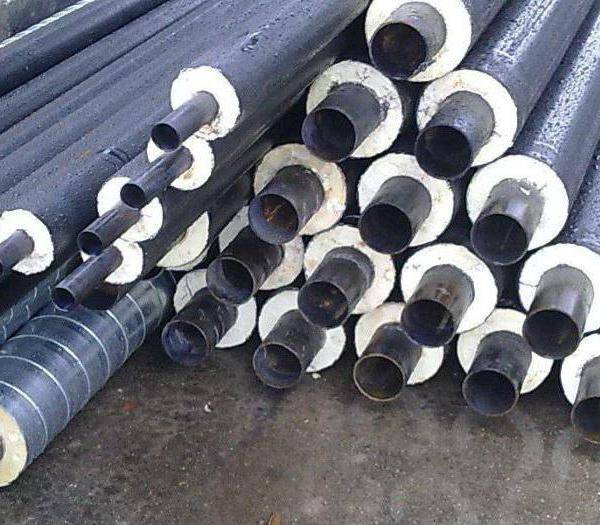

Трубы тепловых сетей

В настоящее время отечественные тепловые сети находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в пенополиуретановой изоляции (ППУ), в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

Особенности устройства закрытой системы – достоинства и недостатки

Любое водяное отопление, кроме многоквартирных домов, включает расширительный бак. Он служит для компенсации теплового расширения, значение которого меняется в зависимости от режима работы. Это резервуар с небольшим количеством воды, соединенный с трубами. Конструкция возможна в двух видах: обычная открытая емкость и закрытая от контакта с воздухом. В зависимости от применяемого типа этого устройства схемы получили свое название.

Замкнутая система теплоснабжения считается более удобной из-за ряда преимуществ:

  1. Внутренние поверхности оборудования практически не контактируют с несвязным кислородом. Он провоцирует коррозию, сокращая срок службы дорогостоящего современного оборудования.
  2. Бачок устанавливается в помещении, обычно рядом с котлом. В открытой системе его выносят на чердак – неудобен сам монтаж, к тому же требуется утеплить, чтобы вода не замерзла зимой.
  3. Возможность заливки антифриза. В герметичной схеме он не испаряется.

В закрытой системе устанавливают насос, который активно перемещает теплоноситель, отчего приборы набирают максимальную температуру. Схема с принудительной циркуляцией обладает преимуществами:

  • жидкость прогревается быстрее;
  • воздушные пробки наблюдаются крайне редко;
  • расширительный бак устанавливают на обратной подаче рядом с теплогенератором – проще монтаж и обслуживание;
  • нет необходимости в расчетах диаметра и уклона труб, есть возможность использования пластиковых одинакового сечения;
  • применяется монтаж магистралей скрытым способом – не требуется доступ для устранения завоздушивания.

Отопительная система с мембранным баком и циркуляционным насосом выигрывает по сравнению с открытой – качество и эффективность обогрева значительно выше. Распространение сдерживает энергозависимость схемы. При отключении электричества принудительное перемещение теплоносителя прекращается. Если трубы проложены без учета уклона, система бездействует. В этом случае требуется автономный источник питания.

Использование гравитационной схемы отопления не зависит от электроэнергии, это ее преимущество. Однако монтаж сложнее – требуются трубы различного диаметра, правильное расположение с уклоном в сторону движения теплоносителя. Это способствует эффективному обогреву помещения, предотвращает образование воздушных пробок. Она работает с естественной циркуляцией за счет земного притяжения без насоса, но при необходимости его легко вмонтировать.

Закрытый резервуар для самотечной системы нежелателен. Имеющаяся в нем мембрана создает значительное сопротивление, которое трудно преодолевать. Правда, если отключат электричество, теплоноситель в гравитационной системе, сделанной с полным соблюдением технологии, все равно будет перемещаться, хотя и не с такой интенсивностью. Классическая схема закрытой системы – мембранный бак плюс циркуляционный насос, самотечной – уклон труб и открытый бачок.

Какие бывают виды отопления

Существуют различные классификации отопления:

  • По типу источника тепла: газовое, угольное, мазутное, дровяное, солнечное, геотермальное, торфяное, пеллетное, электрическое.
  • По виду теплоносителя — водяное, жидкостное, воздушное, паровое, комбинированное.
  • По типу  приборов: лучистое, конвективное, конвективно-лучистое.
  • По способу циркуляции теплоносителя: естественное и искусственное.
  • По расположению источника тепла: центральное и местное.
  • По виду режима работы: постоянное, периодическое, аккумуляционное.

На практике все эти системы в изолированном виде не существуют, а так или иначе комбинируются между собой.

Группа безопасности для закрытой системы

Группа безопасности для закрытой системы

Группа безопасности для закрытой системыГруппу безопасности устанавливают на подающий трубопровод у выходного отверстия. Основная функция этого элемента – контроль работы всей системы, а также регулировка ее параметров. В ее комплект входят манометр, воздухоотводчик и предохранительные клапана.

За счет манометра можно производить измерения и контроль давления. Давление должно варьироваться в пределах 1,5-3 бар в зависимости от размера дома (для двухэтажных построек – это максимум 2 бара).

Если же прибор показывает отклонение от нормы, то необходимо искать причины такого поведения оборудования:

Резкое снижение давления, нужно поискать течь в системе, а также долить теплоноситель.
Если же давление стало высоким, то, обратите внимание на режим работы котла – он может сильно нагреть теплоноситель.

Также неполадки могут быть в работе циркуляционного насоса, предохранительного клапана (его функция заключается в том, чтобы удалять лишний теплоноситель при повышенном давлении) – либо нужно проверить корректность показателей манометра. Наиболее часто проблему встречают именно в предохранительном клапане – он соединен с трубой, через которую и выводится лишняя жидкость в канализацию. Именно поэтому необходимо контролировать, чтобы клапан срабатывал, но если вода сбрасывается слишком часто, то где-то в системе есть неисправность.

Также в группу безопасности входит автоматический воздухоотводчик, которые спускает лишний воздух, которые попадает в оборудование. Его основная функция – не допустить образование воздушных пробок.

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

  • температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
  • плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
  • статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

  1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
  2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
  3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

  1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
  2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
  3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
  4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
