Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене

Вентиляция в квартире или доме

Воздухообмен в квартире или доме с одной стороны должен соответствовать нормам, установленным для жилых объектов, а с другой – подчиняется законам физики. Поэтому не всегда можно обойтись тривиальными решениями и иногда приходится устанавливать обратный клапан, предназначенный для пропуска потока в одном конкретном направлении.

Нормативы и положения

Основной документ, на который нужно ориентироваться при проектировании вентиляции как в квартире, так и в частном доме – СП 54.13330.2016. Это актуализированная редакция СНиП 31-01-2003 ” Здания жилые многоквартирные”. Схема движения воздуха по жилому объекту любой планировки должна быть составлена, исходя из положений пп. 9.6 и 9.7 этого свода правил.

В таблице 9.1 установлены нормы воздухообмена для различных типов помещений. Проектировщики и владельцы коммерческой недвижимости обязаны строго следовать этим параметрам.

Приток уличного воздуха должен происходить в жилых комнатах и кухне, а отток – из кухни, ванной и технических помещений

Жильцы могут установить вентиляцию с меньшей пропускной способностью, ориентируясь на показатели микроклимата:

  • Влажность, которую можно измерить гигрометром. Перенасыщенный водой воздух приводит к образованию грибка на обоях и потолке, а также подтеков на окнах.
  • Углекислый газ, концентрацию которого можно измерить газоанализатором. Без прибора недостаток кислорода можно хорошо почувствовать сразу при входе в помещение с улицы.

Циркуляция воздуха может быть естественной или принудительной. Это зависит от многих факторов, среди которых площадь, этажность, расположение комнат и технических помещений.

Система вентиляции газовой котельной автономна. По требованиям техники безопасности ее нельзя каким-либо образом совмещать с воздухооборотом внутри дома

Таким образом, в любом жилье существуют точки притока и удаления воздуха, причем недопустима ситуация, когда через приточное отверстие происходит отток, а через вентиляционную шахту – поступление воздушной массы.

Это приводит к нарушению санитарно-гигиенических, противопожарных и иных норм и может серьезно ухудшить условия проживания.

Искусственный и естественный воздухообмен

Иногда возникает ситуация, когда необходимо принудительное удаление воздуха из следующих помещений:

  • Кухня. При готовке блюд может возникнуть интенсивное испарение. Чтобы оно не распространилось по кухне и далее по другим помещениям, над плитой устанавливают вытяжку. Ее работа позволяет направить загрязненный воздух сразу в вентиляционную шахту.
  • Ванная. При принятии душа происходит насыщение воздуха водяным паром. Для его быстрого удаления включают вентиляционную установку, так как иначе появление плесневого грибка или отслоение пластика и плитки будет происходить значительно интенсивнее.
  • Мастерская. При столярных или других работах часто образуется взвесь, которая может нанести вред здоровью человека. Для этого запускают вентиляторы или вытяжки, которые располагают поблизости от источника загрязнения.

Включение принудительной вентиляции носит временный характер, так как она потребляет много электроэнергии и создает шум при работе.

Мощная вытяжка способна забирать весь воздух над плитой, однако в выключенном состоянии она совсем не пропускает воздух в вентиляционный канал

После внедрения устройств для принудительной вентиляции возникает проблема с естественной циркуляцией воздуха через возникшее препятствие. Если обыкновенный лопастной вентилятор еще как-то пропускает воздушный поток, то вытяжки, как правило, минимизируют проход до недопустимо низких показателей.

Остановка естественной циркуляции может вызвать локальные проблемы в помещении. Например, на кухне будет возникать повышенная влажность и зимой “потекут” окна. Но еще хуже то, что будет нарушено движение воздуха по дому, что скажется на всех комнатах.

Установка вытяжки может иметь еще одно негативное последствие, если это устройство интегрировано в общую канальную вентиляцию. Воздухообмен подчиняется закону сохранения баланса: в любой момент времени количество поступающего и выходящего воздуха одинаково.

Из этого следует, что увеличение напора в одной из точек приводит к изменению показаний в других. Здесь главное исключить возможность реверса потока.

Увеличение мощности воздушного потока приводит к перераспределению давления внутри канальной вентиляции. При отсутствии обратных клапанов возможно образования реверса

Для решения обеих проблем устанавливают обратный клапан. С учетом того, что современные воздуховоды для жилых помещений имеют стандартные габариты, самостоятельный монтаж такого элемента не представляет большой сложности.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

  • воздуховоды;
  • приточные каналы;
  • вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Вентиляция фундамента без продухов (отдушин)

Это сложный комплекс работ, начинается который с устройства дренажной системы. От фундамента надо воду отвести, чтобы она не просачивалась внутрь здания благодаря гигроскопичности и паропроницаемости бетона. Ее, кстати, можно уменьшить в разы, используя грунтовку для бетона глубокого проникновения с полимерами.

Следующий этап — гидроизоляция фундамента и цоколя, их утепление. Гидроизоляция может быть обмазочной или наплавляемой. Утеплитель — для данного случая рекомендуют ЭППС — экструдированный пенополистирол. Он для этих условий идеален: кроме отличных характеристик по теплоизоляции, он не гигроскопичен, не пропускает воду ни в жидком, ни в газообразном состоянии, его не любят насекомые и животные, он не гниет, в нем не размножаются микроорганизмы.

Тем же материалом утепляют отмостку, ведь без этого грунт в подполе может замерзнуть.

После этого надо минимизировать поступление влаги со стороны грунта — застелить его гидроизоляционным материалом. Использовать можно любой материал с подходящими характеристиками — от полиэтиленовой пленки (плотностью от 150 мк) до современных диффузионных мембран, которые не будут мешать выходить пару из подпола, но внутрь пар не пропустят. Полотнища укладывают с заходом одного на другой не менее чем на 15 см, стуки проклеивают двусторонним скотчем. Также гидроизоляционная пленка заводится на стены — на 20-30 см, где фиксируется при помощи прижимной планки (крепить дюбелями или гвоздями в зависимости от материала цоколя).

Далее организуется вентиляционная система. Одна или несколько труб выводятся на крышу (зависит от объема подпола), делают несколько приточных отверстий в полу, желательно из нежилых помещений. Со стороны дома они закрываются вентиляционными решетками.

голоса

Рейтинг статьи

Принудительная вентиляция

В это отверстие укладывается трубка, отводящая воздух. Трубку так укладывают на утеплитель, чтобы не было щелей. Их можно заделывать строительной пеной.

Затем устанавливают клапан так, чтоб он не прикасался к трубке. Далее размечают крепеж.

Просверливают отверстия и монтируют в них дюбели. С помощью шурупов прикрепляют на стену корпус. На корпус наружи надевают крышку.

В системах принудительной вентиляции внутри трубки монтируют вентиляторы, позволяющие регулировать ее работу. К примеру, в случае длительного отсутствия хозяев, вентилятор можно установить так, чтобы он работал на минимальной мощности. Совсем отключать вентиляцию не рекомендуют.

Если в конструкции отсутствует электронагреватель, расход электроэнергии мал. Отверстия для воздуха располагают, направляя в место, где обитатели дома проводят больше времени.

Для подключения вентилятора, нужно провести проводку. Можно вентилятор оборудовать таймером, чтобы он сам включался через определенные промежутки времени.

Приточно-принудительная система

Такая вентиляция может распределять воздушные массы по помещению, но лишь в том случае, если в помещении есть воздуховоды. Для такого перемещения воздуха к вентиляционным устройствам присоединяют пластиковые или стальные отводы, концы которых закрывают решеткой.

Естественная вентиляция


схема естественной вентиляции частного дома

Проще всего организовать естественную вентиляцию частного дома своими руками. Из каждого вентилируемого помещения прокладывается вертикальный вытяжной канал, который оканчивается выше самой высокой точки кровли частного дома. Обычно вытяжные каналы устанавливают:

  • в кухне и санузле, где выделение влаги, тепла и запахов максимально;
  • закрытых помещениях: кладовках, гардеробных, прачечных, если они сообщаются с жилыми помещениями. Если двери выходят в кухню или коридор, в стену монтируется приточный клапан;
  • в котельной оборудуется вентиляционный канал и приточный клапан;
  • в помещениях, отделенных от ближайшего вытяжного канала 3 и более дверями;
  • начиная со второго этажа, если лестница отделена дверями, вентиляционные каналы протягивают из коридора или всех помещений, перечисленных ранее. Если лестница не отделяется дверями, клапаны притока и вентканалы оборудуют в каждой комнате.

По правилам необходимо устраивать вентиляцию под полом частного дома из дерева и цоколя, выводя по дополнительным каналам опасный для здоровья газ радон. Вентиляция под полом непременно нужна деревянным частным домам, это продлит срок эксплуатации половых досок и предотвратит их гниение. Бесполезно устанавливать вытяжные каналы вентиляции из мансардных помещений частного дома, так как малая разница высот не сможет обеспечить тягу.

Приток свежего воздуха наоборот нужно организовать в жилых комнатах. Оптимальный способ – установка приточного устройства (клапана). Интенсивность притока можно регулировать и дом не остается без свежего воздуха.

Согласно правилам 55.13330.2011 в частных жилых домах вентиляция должна обеспечивать однократный воздухообмен из жилых помещений, 60 кубометров воздуха в час из кухни и по 25 кубометров из туалета и ванной комнаты. Во вспомогательных помещениях кратность воздухообмена составляет 0,2 или выше в час.

Принцип отведения воздуха в вентиляцию

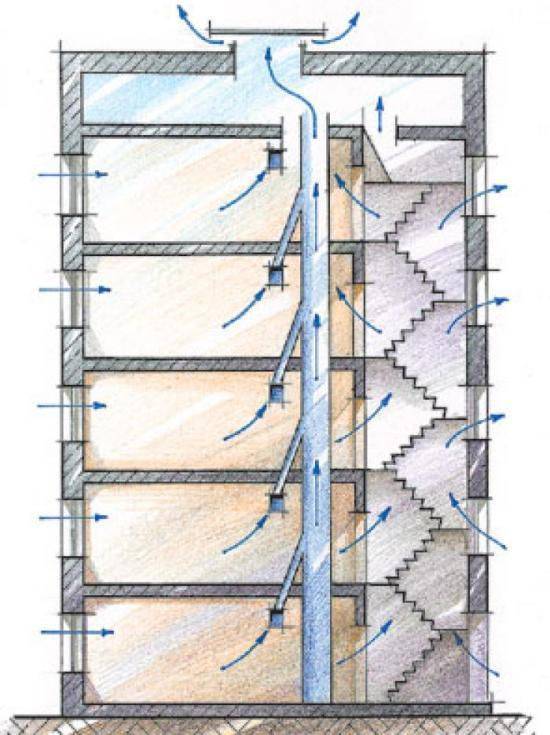

схема вентиляции многоквартирного дома

Большинство претензий к работе вызвано незнанием того, как устроена вентиляция в панельном доме.

Существует 2 схемы выведения грязного воздуха из многоквартирных домов:

Схема 1. Вентиляционный канал доходит до чердака, здесь он переходит в горизонтальный короб

Несколько герметичных коробов объединяются в одну шахту, заканчивающуюся над крышей. При этом принципе работы вентиляции в многоквартирном доме воздушные массы со всех этажей устремляются к горизонтальному коробу, оттуда в общую шахту и на улицу. В процессе движения воздух ударяется о поверхность короба и формируется область повышенного давления. Воздух устремляется в ближайшее отверстие, ведущее наружу.

Иногда в качестве ближайшего выхода оказывается вентиляционный канал пятого этажа. В норме это должна быть общая вентшахта. Даже при оптимальном сечении горизонтального короба может наблюдаться обратная тяга, если крышка короба установлена слишком низко. Воздух отражается от крышки и «выдавливает» запахи, идущие снизу, в кухни последнего этажа. Чтобы избежать такого нежелательного эффекта, используют 2 метода:

  • Метод 1. Необходимо увеличить диаметр горизонтального короба на чердаке в 2,5 раза. Кроме этого, внутри короба устанавливаются «рассечки». Все переделки должны осуществлять только обученные люди. Предварительно необходимо проконсультироваться со специалистом, так как не всегда можно использовать этот метод улучшения работы вентиляции;
  • Метод 2. Вентканалы последнего этажа обустраиваются отдельно, в вентиляционную шахту заводятся выше короба. Отдельный канал следует хорошо утеплить.

Схема 2. Все вентиляционные каналы выводятся на чердак


иллюстрация схемы №2

Помещение чердака используется в качестве промежуточной камеры. Через крышу ведет единственная вентиляционная шахта.

Этот способ отвода воздуха очень распространен в современном строительстве.

Чаще всего обратной тяги в сети не бывает, но на верхних этажах она очень слаба. Что объясняется малой высотой вертикального канала (не более 40 см). Когда двери чердака или между секциями открыты, движения воздуха тоже практически нет.

Стандартный диаметр воздуховодов при такой системе вентиляции многоквартирного дома – 140 мм. Чтобы улучшить ее работу, выходы каналов удлиняют за счет надетых на них труб. Места соединений герметизируют. Достаточно добавить 1 метр трубы и немного наклонить его в направлении центральной шахты.

Рекомендации специалистов

Обратите внимание на воздушный клапан, потому что рынок предлагает разные конструкции. В одних есть ручка, с помощью которой регулируется зазор входного отверстия, в других ее нет

Выбирайте первый вариант, он удобнее в плане регулировки оттока или притока воздуха.
Устройство вентиляции через стену организуется с точным соблюдением санитарных норм относительно воздухообмена каждого помещения. То есть, от этого зависит диаметр устанавливаемых приборов.
Оптимальные места для установки: около радиатора отопительной системы, за счет чего поступающий воздух будет немного нагреваться, в сырых местах, чтобы поступающий поток просушивал стены.
Клапан, установленный на отток воздуха из комнат, в зимнее время будет покрываться инеем или наледью за счет замерзания конденсата. Поэтому периодически очищайте его, чтобы не сузилось сечение прибора. За счет этого падает эффективность воздухоотвода. Обязательно используйте конструкции, в состав которых входит теплоизоляционный материал в виде цилиндрической вставки в трубу приспособления.
Обратите внимание, что на одного человека необходимо воздухообмен, равный 30 м³/час. Поэтому клапан надо подбирать именно под этот показатель. В его паспорте данный параметр обязательно указывается.

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

  • в отдельно стоящем здании;
  • на мансарде;
  • в пристроенной части дома;
  • в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность

Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения

Минимальный зазор между устройством и простенком – 1 см

А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Выбор оборудования

Клапаны для приточной вентиляции выпускаются в самых разнообразных исполнениях. Прежде всего, они делятся на два вида:

Оконные

Такие клапаны встраиваются в металлопластиковое окно. На первый взгляд такой способ установки приточки может показаться единственно приемлемым – не стену же долбить в самом деле. Однако, у оконных клапанов есть ряд недостатков, после знакомства с которыми вариант со стеной покажется не таким уж и нереальным:

  1. Чтобы не слишком уменьшать площадь остекления, клапан пришлось выполнить в виде щели. В результате он обладает высоким гидравлическим сопротивлением, что делает установку фильтра невозможной.
  2. Стоимость изделия довольно высока. При надлежащем качестве оно может потянуть на половину цены всего окна.
  3. Если вы уже успели установить обычное металлопластиковое окно, установка в него клапана может оказаться невозможной.
  4. Монтаж оконного клапана может быть осуществлен только силами специалистов.

Добавим к этому, что воздух, поступающий через такое изделие, прогревается не очень хорошо.

Принцип работы оконной приточки

Стенные

Клапан приточной вентиляции в стене — простой, дешевый, но при этом более функциональный вариант. Стеновой приточный клапан представляет собой пластиковую гильзу, в которой установлены фильтр и шумозащита.

С наружной стороны клапан приточной вентиляции оснащен сеточкой и дождеотбойником, с внутренней – декоративной решеткой, в которой вмонтирована заслонка.

Конечно, для установки приточного клапана в стене придется пилить несущую, к тому же еще и наружную (в некоторых домах они особенно толстые) стену. Но при всей своей трудоемкости эта задача не является технически сложной, поэтому справиться с ней владелец квартиры может самостоятельно.

Клапан в стене — принцип вентиляции

Приступить к работе можно в любой момент, не привязываясь к установке металлопластикового окна. В награду за труды вы получите очищенный и хорошо прогретый воздух.

Почему подогрев будет в этом случае более эффективным? Да потому что приточный вентиляционный клапан в стене, в отличие от оконного, можно расположить над самым радиатором отопления, если только между ним и подоконником будет достаточно свободного места.

Обратите внимание на важный момент: естественной тяги может не хватить для втягивания воздуха через фильтр. В этом случае естественную вентиляцию придется превратить в принудительную, установив в вытяжном канале вентилятор

Летом, когда естественная вентиляция работает очень плохо, вы оцените это новшество по достоинству.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Источник

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

  1. Приемлемые финансовые затраты на установку и эксплуатацию.
  2. Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
  3. Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
  4. Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
  5. Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

  1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

    В перевернутом положении створка запорного устройства остается открытой

  2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
  3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
  4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
  5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Типы вентиляции

По своему назначению вентиляционные системы делятся на вытяжные, приточные и комбинированные (приточно-вытяжные).

Вытяжная

Ее основная функция – удалить воздушную массу из помещения на улицу. Образовавшийся объем заполняется свежим воздухом через окна, двери. Естественные вытяжки используют редко, а механические – давно и результативно.

В промышленности вытяжная вентиляция призвана удалять загрязнения, образующиеся в результате производственных операций.

Приточная

Это система, подающая в помещение объемы свежих воздушных масс. Опционально этот воздух может подогреваться или охлаждаться. Приток воздушного объема обеспечивается естественным или механическим путем. В ряде случаев он комбинируется с вытяжной вентиляцией.
