Выбор воздуховода: особенности, классификация
Вытяжки могут располагаться в двух положениях:
- Горизонтальное расположение. Основное преимущество данного вида — упрощенная схема замены кассет. Такая вытяжка не уступает по производительности и энергопотребления современным приборам.
- Вертикальное расположение – установка на кухне производится открытым способом. Популярный способ по причине простой замены фильтрующих элементов.
Можно выбрать другой вариант установки, не требующий специальных нормативов и государственных стандартов. Но при его исполнении стоит выполнять все правила и рекомендации крепления кухонной техники.
Обязательно должна быть выполнена гибкая связь. Она производится с использованием высокопрочных полимерных материалов:
- полипропиленглоуколь;
- полипропилен;
- полипропиленуглерод;
- полипропенелирующие химические элементы второй группы.
Виды воздуховодов
Вентиляция должна соответствовать объему (не менее ½) от вытяжного шкафа. Для врезки воздушного канала необходимо получить согласование от заинтересованных служб.
Выбирая воздушный канал для воздухоотведения, стоит учитывать углы с размером больше или меньше 90 градусов. При несоблюдении данного условия подача воздуха не будет осуществляться. Терморегуляция должна быть выполнена с такими условиями, чтобы обратный клапан мог перекрывать подачу воздуха в фильтр.
Для воздуховода отверстие стоит сделать заранее
https://youtube.com/watch?v=VT1wnKXkUVM

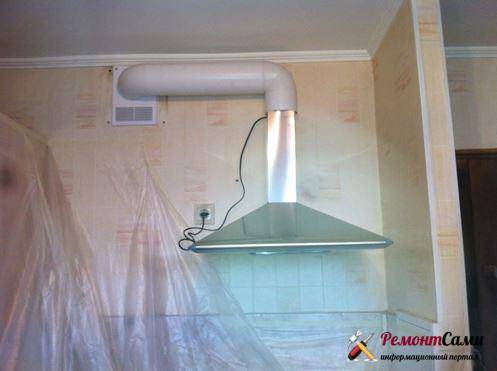

Процесс соединения вытяжки с системой вентиляции
Гофрированный трубопровод от места расположения вентиляционного отверстия до подсоединения к патрубку вытяжки прокладывается максимально скрыто. Используйте выступы кухонной мебели, подвесные и натяжные потолки, чтобы замаскировать гофру. Пластиковые воздухопроводы можно класть открыто, поскольку они выглядят эстетичнее.
При выборе гофрированных либо пластмассовых каналов важно выдержать главное условие: размер труб для подключения к вентканалу должен быть больше или равен диаметру патрубка вытяжки. Как правильно соединить бытовой аппарат с отверстием вентиляции на кухне:
- Наметьте трассу прокладки воздуховода и определите длину каждого прямого участка. Предусмотрите монтаж горизонтальной части сверху кухонных шкафов. В случае с гофрой определяется общая протяжённость трубы.
- Наденьте вентиляционный воздуховод на патрубок вытяжки (гофра крепится хомутом), продев сквозь ранее сделанные отверстия.
- Подогнав длину участков ПВХ труб, соедините их между собой с помощью фасонных деталей — ниппелей, муфт и отводов.
- Установите в проём вытяжной шахты пластиковую решётку, снабжённую присоединительным патрубком. Подключите к нему воздушный канал и убедитесь, что ваша система собрана надёжно и красиво.
- Произведите окончательную сборку — разъедините стыки ПВХ каналов с вытяжкой и вентиляцией, промажьте герметиком и вновь соберите.
Горизонтальные участки воздухопроводов, идущие открыто по стене, закрепите пластмассовыми хомутами с интервалом 0,7–1 м, иначе конструкция провиснет. Обратный клапан при подключении вытяжки к сквозному отверстию в стене частного дома монтируется с наружной стороны.
Если воздушные коммуникации портят дизайн кухни, зашейте трубопроводы декоративным коробом. Как правило, для этой цели применяются пластиковые панели, подходящие к расцветкам кухонной мебели или обоев.
Как правильно соединить трубы вытяжки
Герметичность является основным фактором вытяжной системы, который способствует ее правильной работе. При недостаточной плотности, соединение может пропускать запахи пищи, конденсат или гарь
Поэтому монтируя вытяжную систему, следует обращать внимание на стыки между отрезками трубопровода
При использовании пластика, во время прокладки вытяжного трубопровода следует применять специальные переходники. Нередко при этом утепляемую поверхность двух элементов обрабатывают с помощью жаростойкого герметика. Пластик является достаточно продуктивным материалом: имеет длительный срок эксплуатации, его можно легко покрасить, обладает малым весом. Но монтаж пластиковых переходников может занять достаточно много времени, так как после каждой установки всю систему следует проверять на герметичность.
Монтируя вытяжную систему, также используют гофрированную трубу из алюминия. Положительных свойств у такого строительного материала достаточно много:
- Доступная ценовая политика. Алюминиевый рукав имеет среднюю цену на рынке строительных материалов, поэтому его выбирают многие клиенты.
- Даже сплав алюминия способен выдержать температуру до 250 градусов тепла, что не всегда дает как газовая печь, так и обыкновенная электрическая варочная поверхность.
- Для монтажа не требуется специализированного инструмента – чтобы разрезать алюминиевый рукав достаточно обыкновенных ножниц.
- Доступны различные сечения гофрированного рукава. Они бывают с очень мелким шагом, что позволяет клиенту выбрать для себя наиболее оптимальный вариант.
Для соединения гофрированного рукава из алюминия используют металлические хомуты, с внутренней стороны которых находится резиновый уплотнитель. По бокам расположены 2 болта – с их помощью можно как послаблять хомут, так и затягивать его. Основные преимущества таких хомутов — низкая цена и длительный эксплуатационный срок. Уплотнитель выполнен из специального материала, на который не влияют резкие перепады температуры.
Установка вытяжки в каркасном доме
Технически говоря, установка кухонной вытяжки в каркасном доме не сильно отличается от аналогичной работы в квартире. Основным отличием является возможность вытяжки воздуха непосредственно наружу и предварительная разработка индивидуальной системы вентиляции.
На этапе проектирования кухни предусмотрен не один, а два вентиляционных канала. Один отвечает за всасывание свежего воздуха, а другой – за отсасывание. Вентиляционный канал может быть общим для кухни, котельной и дымохода.
Система вентиляции деревянного дома также имеет ряд других особенностей:
- Вентиляционные отверстия в подвале здания выступают в качестве воздухораспределителей.
- Дымоход (вертикальный) чаще всего устанавливается в пространстве между внешней и внутренней облицовкой одной из средних стен. Приточные каналы (горизонтальные) устанавливаются в межэтажные потолки.
- Выхлопная труба должна находиться на высоте 40-50 см над уровнем крыши. Это обеспечивает хорошую тягу и отсутствие застоя в воздухе.
Таким образом, кухонная вытяжка в каркасном доме является не просто электроприбором, а рабочей частью всей системы вентиляции.
Установка вытяжки – сложный процесс, требующий предварительных расчетов и работы с электрической системой. Даже одна ошибка может привести к неприятным последствиям в виде пожара и неэффективной эксплуатации прибора. Избежать этого и получить совет по эксплуатации кухонной вытяжки можно, пригласив специалиста для установки вытяжки.
Чем отличается вытяжка от вентиляции
Для жилых помещений существуют определенные санитарные нормы, которые определяют воздухообмен в комнате. Чтобы выполнить эти требования, в каждом доме должна присутствовать вентиляционная система, которая будет отвечать за циркуляцию воздуха. Стоит отметить, что эта система непригодна для устранения сильного запаха и дыма, потому что она функционирует на основании естественного обмена воздухом.
Только кухонная вытяжка способна обеспечить локальное отведение воздуха. Данную конструкцию устанавливают в помещении, где наблюдается повышенное скопление неприятных ароматов. Такое оборудование убирает пар, который поднимается от поверхности плиты и при помощи воздуховода забирает их в вытяжной канал из общей вентиляционной системы. В этом состоит различие между вытяжкой и системой вентиляции.
На сегодняшний день вытяжки делятся на несколько типов:
- плоская;
- встраиваемая;
- купольная.
Плоская подвесная вытяжка устанавливается под подвесными шкафчиками либо над кухонной плитой. Внешне они похожи на ранее существовавшие российские воздухоочистители. Большинство производителей ставят в данное оборудование жироулавливающий фильтр, который делается из акриловой ткани. Подобные фильтры являются одноразовыми и их нужно периодически менять. Такие вытяжки постепенно уходят в прошлое, сменяясь современными устройствами с фильтрами очистки.
Расстояние от плиты
Перед тем, как приступить к расчету расстояния до вытяжки, стоит выбрать тип воздухозаборника. Они могут быть параллельными варочной панели (горизонтальными) или наклонными (наклонными). Каковы различия в их работе? Горизонтально под углом 90 градусов, и весь пар, запах, небольшие брызги смазки всасываются намного легче. Вертикаль выглядит привлекательно, но иногда для повышения производительности необходимо включать больше мощности. Однако использование этого типа оборудования намного комфортнее – вы можете избежать ударов головой о тело.
После выбора прибора производится расчет, на какую высоту повесить вытяжку над газовой плитой. Частой ошибкой после покупки кухонного прибора является отсутствие или пропуск минимального расстояния между вытяжкой и газовой плитой, что, несомненно, повлечет за собой ненужные расходы.
Производители устройств включают в свои изделия монтажные схемы. Там вы найдете рекомендации по проведению измерений и грубых расчетов. Чтобы понять, на каком расстоянии от газовой плиты должен висеть капот вашей модели, необходимо знать тип наклона воздухозаборника.
Горизонтальные и наклонные приборы устанавливаются на различной высоте. Первая параллельна газовым горелкам и поэтому должна быть расположена выше наклонной. Последний может быть установлен чуть ниже.
Наклонные
Это настенные устройства, как правило, компактные и с наиболее интересным дизайном. Высота наклонной вытяжки от варочной панели зависит от нескольких параметров – размера помещения и типа варочной поверхности. Рост человека здесь не играет большой роли, так как риск удара головой о корпус минимален. Поэтому эти устройства лучше всего подходят для высоких людей.
Высота, на которой наклонная вытяжка должна подвешиваться над газовой плитой, определяется, прежде всего, конструкцией прибора и указаниями производителя. Расчет основан на расстоянии между нижним краем воздухозаборника и горелками.
Убедитесь, что она не превышает 55 см. Хотя риск пожара здесь минимален, он действительно существует. Кроме того, открытый огонь и высокие температуры могут расплавиться или сделать некоторые части вытяжки непригодными для использования. Но даже выше 65 см не рекомендуется. В этом случае, вам может понадобиться больше всасывающей силы. Для электрических варочных панелей норма составляет 35-45 см. Риск здесь ниже, поэтому требования также ниже.
Горизонтальные приборы
Это низкие, часто плоские приборы, которые будут хорошо работать в любой комнате. В случае классического горизонтального типа расстояние между вытяжкой и варочной панелью рассчитывается в зависимости от типа варочной панели. Стандарты здесь другие. Для газовых конфорок воздухозаборник расположен над нижней частью варочной панели, около 65-85 см. А если у вас есть электрическая версия, то вытяжка может быть установлена заподлицо с верхними кухонными шкафами. То же самое относится и к встраиваемым приборам. В этом случае высота вытяжки над варочной панелью может быть чуть ниже – от 60 до 80 см.
На что обращают при выборе кухонной вытяжки
- Первое на, что мы обращаем при выборе вытяжки – это её
дизайн, насколько он впишется в общую концепцию нашей кухни. - Второе – это её мощность,
как
рассчитать мощность кухонной вытяжки для помещения
определённых размеров мы рассмотрели подробно в отдельной
статье.
Режимы работы и устройство вытяжки для кухни, как рассчитать производительность вытяжки и |
- Третье, что нужно учесть, – вытяжка будет встраиваемая или,
как самостоятельный элемент. - Четвертое – это режимы работы вытяжки.
Если воздух удаляется в вентиляционную шахту, то вытяжка работает в вытяжном
режиме.
Если воздух обратно возвращается на кухню через угольные фильтры, то
вытяжка работает в режиме фильтрации или рециркуляции.
Почти все кухонные вытяжки могут работать в обоих режимах, более выгодно удалять воздух в шахту, так как не надо покупать угольные фильтры.
Пятое – это вытяжка встраиваемая или нет. Если вытяжка
встраиваемая, то её установка производится в специальной
кухонный шкаф, конструкция которого зависит от модели вытяжки.
После монтажа такой вытяжки мы видим только узенькую панель,
многим нравится такой вариант.
Если вытяжка в виде отдельного элемента, тут также есть разные
варианты исполнения, например, вытяжка может быть наклонной или
каминного типа, или, например, купольной.
Нужна ли мощная вытяжка на кухне? Почему запретили кухонные вытяжки в домах с газовыми плитами |
Каким способом подключить кухонную вытяжку
Вытяжной агрегат, что установлен над варочной плитой, может функционировать в разных режимах. Это будет зависеть от способа подключения.
Вытяжка, подключенная к вентиляционной шахте
Первый способ. Самый простой способ – это подключение прибора к вентканалу, что установлен изначально. Но таким подключением нельзя создавать препятствия естественной работе отдушины. Приходится устанавливать клапанные устройства. Еще можно установить решетки, что дают возможность работать одновременно и естественной вентиляции, и вытяжному агрегату.
Второй способ. Общедомовая система вентиляции неэффективная. Каналы или имеют недостаточное сечение, или засорены. Их проходимость слабая, они не способны пропускать воздух в необходимом объёме. Тогда трубу от вытяжки целесообразно вывести на улицу. Для этого в стене прорезают отверстие.
Вывод вытяжки кухни через наружную стену на улицу
Тогда требуется устанавливать обратный клапан, что даёт возможность усовершенствованной вентиляционной системе работать исключительно в нужном направлении.
Третий способ. Можно установить систему вентиляции, функционирующую по принципу рециркуляции воздушного потока. От плиты исходят испарения, но вверх поднимаются принудительно: их подтягивает вентилятор. Дальше отработанный воздух пропускается сквозь фильтры. Их комплектация может быть различной, но предназначение одно – полная очистка воздуха. Дальше очищенный воздух возвращается в помещение. Циркуляция воздуха сквозь фильтры происходит только в период приготовления пищи.
Вытяжка с рециркуляцией
Монтируется такая вытяжка проще любых других, так что этот вариант может считаться наиболее выигрышным. Однако дополнительная фильтрация воздуха уместна лишь в ситуации, когда изначально установленная вентсистема работает нормально.
Подготовительные работы
Заранее определяют место расположения воздуховода, предусматривают траекторию с минимальным количеством изгибов. Встраиваемые варианты потребуют переделки навесной мебели или заказа новой.
По СНиПу 41.01–2003 «Отопление, кондиционирование и вентиляция» разрабатывают технический проект:
- указывают прохождение воздуховодной трассы на плане помещения с разбивкой на отдельные участки;
- определяют метод стыкования фрагментов;
- приводят чертежи нестандартных деталей;
- рассчитывают материалы, стыковочные элементы, делают ведомость комплектовки;
- составляют записку для пояснения.
Инструменты для работы
Для сверления в стене нужен перфоратор, если поверхности из бетона. Для кирпичной стены подойдет дрель с ударной функцией, а в деревянных стенах поверхностях отверстия делают обычной электрической дрелью. Твердые поверхности требуют сверл с победитовым наконечником, а в древесине сверлят простыми сверлами по металлу.
Другие необходимые инструменты:
- ножовка по металлу или электрический лобзик;
- уровень пузырьковый или лазерный;
- рулетка, карандаш;
- отвертка или электрический шуруповерт;
- нож, молоток, плоскогубцы.
Готовят надежные подмости или лестницу, чтобы работать на высоте.
Разметка для настенных моделей
Над плитой шкафы стараются не размещать, чтобы мебель не портилась от пара, копоти и влажности. Стандартные кухонные полки обычно имеют недостаточную глубину для установки воздуховодов. Часто используют П-образную опору в форме рамы, которое фиксируют к стене дюбелями. На нее крепят корпус.
Правила разметки:
- для настенных моделей отмечают места сверления крепежа;
- находят центр панели, проводят вертикальную черту;
- на соответствующей нормам высоте проводят горизонтальную линию, показывающую низ установки;
- переносят места отверстий корпуса на стену.
Если шаблона в комплекте нет, точки расположения наносят по крепежной опоре. Отмечают точки фиксации воздуховода и место его вхождения в вентиляционный канал или в наружную стену.
Подготовка шкафа для встраиваемой вытяжки
Специальный шкаф производят без нижней полки, в верхней части предусматривают отверстие под гофрированную трубу. Если мебель изготавливают собственноручно, тщательно снимают размеры с вытяжки. При расчете высоты учитывают рекомендуемое расстояние до варочной плиты.
Порядок подготовки шкафа:
- снимают корпус со стены для удобства работы;
- оформляют полое пространство под вытяжку так, чтобы корпус плотно стыковался с передней стенкой;
- обычно агрегат фиксируют к средней полке, поэтому в ней и верхней стенке выполняют отверстия;
- вытяжку не крепят к стене, а только к конструкции шкафа;
- дверки должны полностью закрывать агрегат.
Куда выводить воздуховод
Воздуховод вытяжки убирает загрязненный воздух от плиты. Требуется также отверстие в вентиляционной нише, чтобы выходили потоки из помещения самой кухни. Такое разделение помогает избавиться от лишней влаги, неприятных запахов.
Воздуховоды из пластика и оцинкованной стали бывают жесткими или гибкими. Алюминиевые или фольгированные гофрированные трубы больше вибрируют и гудят за счет перфорации стенок.
Рядом с воздуховодом для вытяжки на кухне ставят вентиляционную решетку и обратный клапан, предотвращающий опрокидывание тяги.
Подсветка
Подсветка в кухонной вытяжке
Качественные вытяжки всегда оборудуются подсветкой, которая послужит дополнительным освещением во время готовки. В более дорогих моделях есть возможность регулировать свет: Вы можете делать свет рассеянным или фокусированным — это позволит чувствовать себя еще более комфортно во время готовки. В современных моделях обычно используются следующие средства освещения:
- подсветка из светодиодов,
- галогенные лампы,
- компактные люминесцентные лампы,
- лампы накаливания.
На сегодняшний день самый выигрышным вариантом будет подсветка из светодиодов. Светодиодные подсветки очень экономичны и долговечны. Необходимость менять лампы отпадет на ближайшие несколько десятков лет.
Светодиодная подсветка в кухонной вытяжке
Как правильно выполнить монтаж вытяжки для кухни с отводом в вентиляцию: пошаговый монтаж
Чтобы установить качественное оборудование на кухне и не испортить при этом интерьер нужно знать, как вывести вытяжку в вентиляцию. Существуют разные модели, выполненные из комбинации материалов и с применением декоративных деталей. Также можно подобрать оборудование под стиль кухни. При этом цветовая палитра должна сочетаться с отделкой и мебельными гарнитурами.
Осуществляя вывод вытяжки в вентиляцию на кухне, стоит продумать и варианты маскировки системы каналов. Для этого используются такие методы:
- конструкции убираются в подвесной потолок;
- монтаж в декоративный короб;
- укладка воздуховода внутри шкафов;
- создание короба из гипсокартона.
Чтобы провести монтажные работы правильно рекомендуется посмотреть видео установки вытяжки на кухне своими руками.
В таблице показан простой монтаж вытяжки с отводом.
| Изображение | Этапы работ |
 | Перед монтажом делается разметка с учетом размеров прибора. |
 | С помощью шуруповерта конструкция фиксируется к стене. |
 | Сверху устанавливается круглый переходник. |
 | Затем крепятся дополнительные детали воздуховода. При этом все стыки нужно обработать герметиком. |
 | Монтируется переходник в вентиляционную шахту. |
 | Устанавливаются все части воздуховода. |
 | Перед монтажом короба устройство нужно подключить и проверить. |
 | Монтируется короб, закрывающий детали воздуховода. |
 | Проводится тестирование конструкции с подключением в сеть и с переключением разных режимов. |
От выбора вытяжки во многом зависит работа вентиляционной системы и качество очистки воздуха в помещении
Поэтому так важно разобраться с характеристиками и способами установки разных моделей. Такой подход позволит выбрать оптимальное устройство для вашего жилья. Как установить вытяжку можно посмотреть на видео:
Как установить вытяжку можно посмотреть на видео:
Watch this video on YouTube
Нюансы установки короба представлены в ролике:
Watch this video on YouTube
Про установку воздуховода для кухонной вытяжки можно посмотреть в видео:
Watch this video on YouTube
