Как сделать вытяжку в частном доме: технические требования и обзор правил монтажа

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

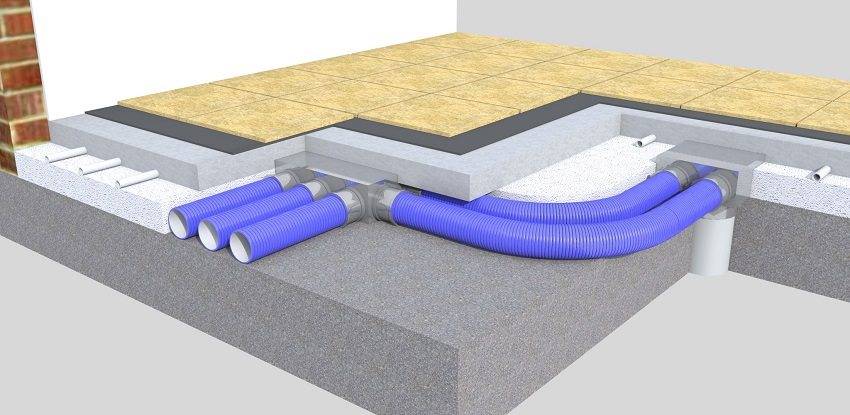

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

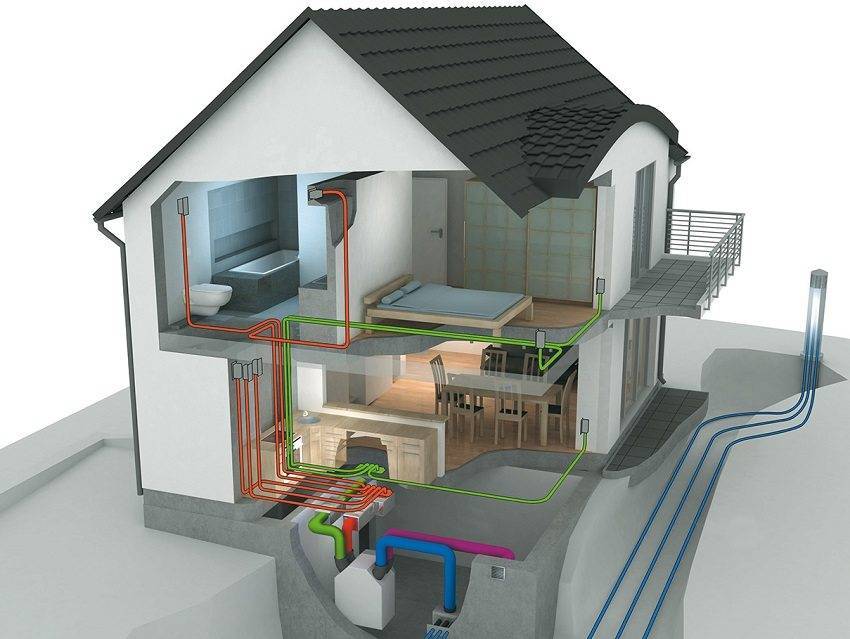

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-150С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

• дорогостоящее оборудование;
• наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
• центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

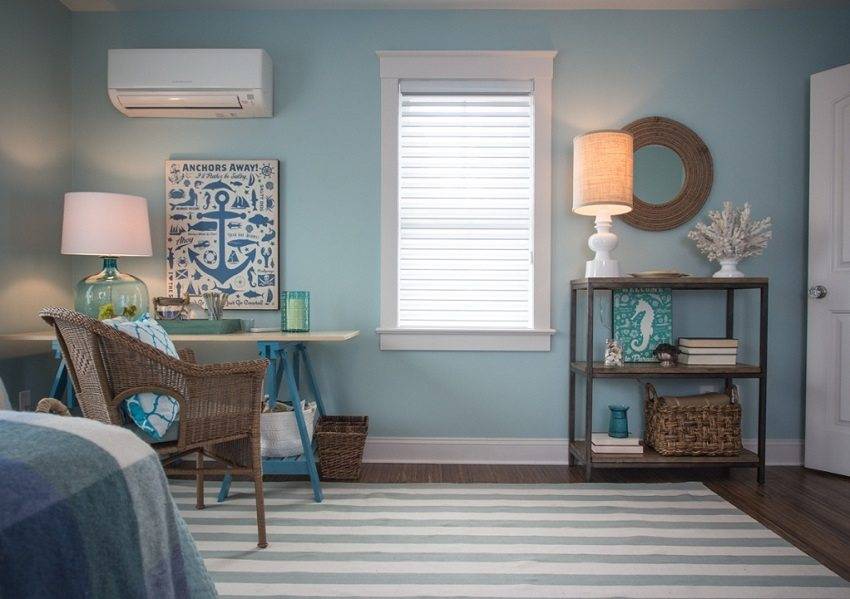

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

https://youtube.com/watch?v=mXe4jrrfR0U

Требования к вентиляционной системе в частном доме

Руководствуясь санитарно-техническими нормами, важно осуществлять монтаж вытяжной системы в доме с учетом следующих факторов:

1. Стены каналов изнутри должны быть ровными. Для этого в них монтируют прямоугольные либо круглые воздуховоды постоянного сечения.
2. В нижней части вентиляционный стояк должен быть оснащен смотровой дверцей, закрывающейся герметично.
3. Вытяжной канал должен выводиться на крышу и возвышаться над ней на 1,5 м или более.
4. При наличии крыши ломаной формы в вытяжной канал устанавливается дефлектор, чтобы не возникала обратная тяга вследствие завихрения потоков.
5. Вытяжка на кухне должна проводиться отдельно от общей вытяжной системы. Для нее создается особый канал во избежание проблем с естественной тягой в других помещениях.
6. От потолка до верхушки вентиляционных решеток должно быть не более 150 мм. Если расстояние будет больше, неизбежно возникнут зоны застоя воздуха.
7. При наличии вытяжной системы помещение не должно иметь плотных дверей. Лучше всего устанавливать дверь с особой декоративной решеткой, расположенной внизу. В крайнем случае в плотной двери просверливается ряд отверстий на 2 см выше пола.

Наконец, очень важно, чтобы объем поступающего в помещение воздуха соответствовал количеству выводимого. При несоблюдении этого правила в помещение могут проникать неприятные запахи, возникают сильные сквозняки

Как сделать вытяжку

Перед тем как обустроить вытяжку в своем доме, важно правильно определиться с необходимым оснащением (включая разновидность котла), используемыми материалами и типом отводных каналов. Начать следует с комплекта оборудования, подбираемого с учетом следующих факторов:

• площадь будущей котельной;
• безопасное расстояние до легковоспламеняющихся предметов;
• тип самого помещения;
• величина предполагаемых расходов.

Также важно определиться с типом котла, выбираемого для обогрева частного жилища. Оптимальным вариантом для этого случая являются электрические, газовые или твердотопливные (пеллетные) агрегаты

При частых перебоях с энергоносителями рекомендуется устанавливать комбинированные котлы, использующие несколько видов топлива

При частых перебоях с энергоносителями рекомендуется устанавливать комбинированные котлы, использующие несколько видов топлива.

В качестве примера выбран газовый агрегат средней мощности, что объясняется сравнительной дешевизной применяемого в них энергоносителя и эффективностью самого метода отопления. Рабочая температура в камере сгорания такого образца существенно ниже, чем в других моделях.

Материалы для вытяжки

При выборе материала для обустройства вытяжки исходят из возможностей и конкретных условий проведения работ. Чаще всего для этих целей выбираются:

• кирпич;
• керамика;
• металл.

Кирпич обычно применяется для изготовления вытяжки в твердотопливных котлах. Несмотря на то что чистить его довольно сложно, срок службы агрегатов с такой вытяжкой довольно продолжителен. Для газовых агрегатов этот материал не подходит, т. к. при пониженных температурах сгорания топлива в трубе будет скапливаться конденсат.

Керамика подходит для газа намного лучше – выдерживает температуру до 650°С. Но в этом случае необходимо обеспечить защиту от возгорания сажи в дымоходе, заранее предусмотрев канал отвода конденсата. Как вариант – утепление выводных каналов минеральной ватой.

Выбор типа отводного канала с вентилятором

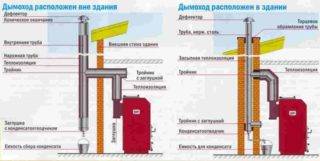

Коаксиальные дымоходы имеют два различных исполнения: горизонтальное и вертикальное. Первые традиционно монтируются вдоль стен, а вторые прокладывают в любом допустимом месте с выводом через перекрытие на чердак и кровлю.

При выборе вертикального дымоотвода следует быть готовым к тому, что расходы возрастут, поскольку он имеет большую длину и сложнее в монтаже. Также для него потребуется отдельный конденсаторный сборник. К недостаткам горизонтального исполнения относят риск замерзания конденсата в выведенной наружу части. Чтобы без больших затрат решить эту проблему, достаточно утеплить ее минеральной ватой или подобным теплоизоляционным материалом – при не очень сильных морозах это частично помогает. Для предотвращения образования наледи на конце трубы монтируется решетчатый оголовок.

Для правильной установки горизонтального дымохода важно придерживаться следующих рекомендаций:

• вывод трубы делается приблизительно на высоте 2 метра от земли;
• расстояние от выводного канала до расположенного над ним окна – не менее 1 метра;
• при прокладке трубы под наклоном 3-12 градусов сборник конденсата делать не обязательно;
• запрещается выводить магистраль в соседнее помещение;
• расстояние от точки выхода дымохода до проложенной рядом газовой трубы должно быть 0,2 метра или более.

Порядок монтажа теплоизоляции снаружи

Наиболее экономичный теплоизоляционный материал для частного дома – проверенная временем минеральная вата. Она поставляется в виде рулонов различной ширины и может иметь один или два внешних фольгированных слоя.

При определении толщины теплоизоляционного слоя ориентируются на СНиП 2.04.14–88. Теплотехники выполняют сложные расчеты с учетом диаметров труб, коэффициента теплопроводности применяемого теплоизоляционного материала.

Учитывают среднегодовую температуру воздуха и даже возможные теплопотери через стыки и крепления, а также другие параметры, большинство из которых можно найти в справочниках и вышеуказанных СНиП.

Если говорить конкретно про минеральная вату, то при утеплении вентиляционных систем в частных домах, расположенных в средней полосе России, обычно используют рулонный материал толщиной 100 мм. Можно купить минвату толщиной 50 мм и обернуть трубу два раза.

Чтобы определить нужную ширину утеплителя, замерьте диаметр трубы, к полученному значению прибавьте толщину минваты, умноженную на два. Полученную сумму умножьте на 3,14 (число Пи).

Приступая к работе, заранее подготовьте резиновый шпатель, строительный нож, степлер, алюминиевый скотч шириной 7-8 см, маркер и измерительные инструменты – угольник, линейку и рулетку (лучше металлическую). Обязательно надевайте защитную одежду.

Для работы под открытым небом выбирают день без осадков. В противном случае минвата может промокнуть. Рулон разворачивают, размечают и разрезают, чтобы получить отрезок нужно размера. По краю фольгу отделяют, чтобы трубу можно было обернуть минватой внахлест и фольгированным слоем прикрыть соединительный шов.

Затем соединительный шов с шагом в 10 см фиксируется с помощью степлера и по всей длине проклеивается скотчем. Для фиксации утеплителя к трубе используются как специальные крепежные элементы, так и обычная проволока.

Для защиты стыков воздуховодов утеплитель раскраивается на фрагменты соответствующей формы и размеров. Не забудьте перед утеплением очистить трубу от загрязнений.

Утепление можно выполнить и с помощью сегментных утеплителей. Монолитный кожух имеет форму трубы и нанизывается на воздуховод. Применяется преимущественно во время монтажа вентиляционной системы «с нуля».

Измерив геометрические параметры воздуховода, подбирают кожух, подходящий по размерам и натягивают его по всей длине трубы. Поверх наматывают фольгу и фиксирую ее хомутами из нержавеющей стали или меди.

Сборно-разборная скорлупа состоит из двух полуцириндров, которые прикладываются к трубе с двух сторон и фиксируются. На проходящих в стене участках трубу сложно обернуть в рулонный утеплитель, а надеть скорлупу намного проще. Сборно-разборная скорлупа может быть надета на уже действующий воздуховод.

Предварительные расчеты

Чтобы не ошибиться с размерами и мощностью вытяжной системы, важно рассчитать объем воздуха, поступающего в конкретное помещение и выводимого из него. Для этого достаточно соотнести ее с потребностью в воздухе у обитателя дома в м3/ч. В частном доме он будет следующим:

В частном доме он будет следующим:

• на кухне — 60 м3/ч;
• в гостиной — 40 м3/ч;
• в санузле — 25 м3/ч.
• в спальне — 20 м3/ч;

Существует и более детальный способ расчета, который предполагает, что на один квадратный метр площади жилого помещения должно приходиться не мене трех квадратных метров замещаемого воздуха. Рассчитывая сечение воздуховодов, следует учитывать, что в центральном канале оптимальная скорость воздуха должна составлять 5 м/сек, а в боковом —3 м/сек. Теперь можно определить диаметр трубы, используя формулу S = L/3600/v, где L — производительность системы в м3/ч, а v — скорость перемещаемых воздушных масс в м/сек.

Какую вытяжку установить на кухне частного дома

Прежде чем узнать, как установить вытяжку, необходимо определить, каких видов бывают устройства и какой системой фильтров они оснащаются. Чтобы кассеты не только устраняли неприятный запах, но и собирали маслянистые частицы, в их конструкции должен предусматриваться синтепон или флизелин. Фильтры такого типа являются одноразовыми. Многоразовые кассеты изготавливаются из алюминия или стали, для их очистки используют специальные жирорастворители.

Также существуют угольные фильтры, которые не только задерживают копоть и жиры, но и нейтрализуют неприятные запахи. Недостатком таких изделий является то, что они одноразовые. Согласно конструктивным особенностям вытяжки бывают следующих видов:

• подвесные;
• купольные;
• встроенные;
• островные;
• выдвигающиеся.

Плоская

Вытяжки данного типа привлекают покупателей малыми размерами и простотой конструкции. Поскольку они не имеют дымохода, их можно крепить к нижней части навесного шкафа

Если размеров устройства недостаточно, чтобы закрыть плиту, следует обратить внимание на выдвигающиеся модели. Такие изделия подходят для помещений с малой площадью

Плоские вытяжки работают по принципу рециркуляции воздуха. Они поглощают его с помощью вентиляторов, очищают, а затем возвращают в помещение. Как правило, такие изделия оснащают угольными фильтрами.

Встраиваемая

Данный тип вытяжки тоже относится к рециркуляционному типу. Поскольку устройство можно установить внутрь навесного шкафа, оно непримечательно и гармонично вписывается в интерьер. Корпус имеет кубическую форму с выдвижной панелью для большего захвата воздуха. Сначала производится установка вытяжки в стену, а затем навешивают шкаф.

Купольная

Устройство данного типа отличается большой объемной формой, напоминающей полусферу или трапецию. Конструкция позволяет установить мощные вентиляторы и несколько фильтров. Поэтому специалисты считают, что вытяжки данного вида являются самыми эффективными. Очистка может быть рециркуляционной или через подключение к вентиляционной шахте. Такие изделия устанавливаются в помещениях, в которых нет доступа к свежему воздуху.

Естественный воздухообмен в доме

Естественный воздухообмен основан на свойстве газообразных веществ и части жидких веществ с более высокой температурой повышаться. Таким образом, отработанный воздух естественным образом удаляется из окружающей среды через вертикально расположенный вытяжной канал, одновременно засасывая наружный воздух через приточные каналы.

Естественная вентиляция не всегда обеспечивает комфорт в доме. Часто используется смешанный вариант, когда помимо естественного движения воздуха используются еще и вентиляторы (+)

О неэффективности приточной вентиляции говорит избыточная влажность в помещении в холодное время года или повышенная сухость в жаркое время года. Наличие большого количества пыли, недостаток кислорода также являются признаками недостаточного притока воздуха извне.

Следствием плохой вытяжки является образование грибка под обоями, в ванной, копоти, которая оседает на кухонных стенах и запотевших окнах.

проверить работу вытяжки несложно. Достаточно поднести к решетке вентиляции лист бумаги. При хорошей тяге он будет загибаться в сторону вентиляционного канала, иначе ничего не произойдет. Следует сделать вывод, что капот чем-то забит и канал необходимо прочистить для обеспечения тяги.

Галерея изображенийФотографии из Эффективность естественной вентиляции напрямую зависит от состояния вентиляционных решеток и воздуховодов. Скопление пыли и жировых отложений не должно препятствовать нормальному движению воздуха.Чтобы проверить работу системы всасывания естественной системы, просто прикрепите лист бумаги к решетке. Если на него не давит воздушный поток, вытяжной канал не работает. Если есть сомнения в народных средствах, стоит обратиться в управляющую компанию для проверки системы техническими средствами. Для получения достоверных показаний необходимо снять замеры в прохладный день. На этом этапе необходимо открыть воздухозаборники для забора воздуха Загрязненная вентиляционная решетка Индикатор засорения вентиляционного канала Техническая проверка работы вентиляции Условия проверки

Чтобы обеспечить хорошую вентиляцию в частном доме, нужно начать с расчета воздухообмена. По его результатам выбирается сечение воздуховодов, тип системы вентиляции и составляется проект схемы вентиляции, в котором указаны места прохождения воздуховодов и установки вентиляционного оборудования, i точек воздушной массы указаны вход и выход.

Частные дома в основном расположены за городом, где воздух, в отличие от городского, чище и не требует дополнительной очистки. Поэтому для частного дома предпочтительнее естественная вентиляция.

Большим препятствием для поступления свежего воздуха являются пластиковые окна, в которых нет трещин, а стекло очень плотно прилегает к рамам.

Выход в установке приточного клапана. Он расположен на верхней раме, поэтому воздух с улицы проходит под потолок и только после смешивания с обычными потоками и достижения температуры окружающей среды опускается.

Расположение элементов вытяжной системы должно обеспечивать прохождение воздушного потока, охватывающего весь дом, по направлению от «чистых» помещений к тем, где воздух наиболее подвержен загрязнению.

Согласно этому правилу, в помещениях с особыми условиями, к которым относятся котельные, кухни с газовыми плитами, подвалы, помещения с каминами и водонагревателями, туалеты, наличие вытяжки обязательно. Клапаны тоже нужны в этих помещениях.

Конструктивные особенности приточного клапана позволяют проветривать окружающую среду без создания сквозняков и без снижения производительности окна. При этом не образуется конденсат. Щелевой клапан, как показано на рисунке, можно установить на существующий оконный блок

На стене есть вентиляционные клапаны. Этот патрубок круглого сечения вставляется в сквозное отверстие в стене и закрывается решетками как с внутренней, так и с внешней стороны.

Как правило, настенный приточный вентилятор может подавать в дом 50–100 м3 воздуха в час. Исходя из этой нормы и после проведения соответствующего расчета выбирается их оптимальное количество

Решетка, находящаяся внутри, регулируется – ее можно открывать и закрывать полностью или частично. При установке предпочтение отдается месту у окна. Иногда за радиатором монтируется приточный клапан, и тогда поступающий воздух сразу нагревается.

Виды систем

Эти конструкции существуют в нескольких видах.

• С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
• С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.

• С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
• С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.

Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Требования к помещению, где располагается газовый котёл

Котлы малой мощности (до 30 кВт) могут быть размещены на кухне в том случае, если она соответствует ряду требований:

• площадь кухни составляет не менее 15 м2;
• потолок располагается на высоте 2,2 м и выше;
• достаточное остекление (совокупная площадь окон) — не менее 3 см2 на м3 кухни;
• окна снабжены фрамугами и форточками;
• между газовым устройством и стеной есть расстояние 10 см;
• стены отделаны огнестойким материалом;
• обеспечен приток воздуха через щели, например, внизу двери.

Чтобы мощные приборы (от 30 кВт) служили долго и были при этом безопасными, специалисты настоятельно рекомендуют оборудовать отдельное помещение – котельную. Конечно, не любая комната в доме подойдёт для таких целей. Её объём должен составлять не менее 13,5 м3 для устройств мощностью 30-60 кВт и не менее 15 м3 для 60 кВт.

Разновидности вентиляционных систем

Оборудование классифицируют по механизму действия. Тип определяют на этапе проектирования здания. Вентсистема – это совокупная работа вытяжных устройств и источников притока. Таким образом, она может быть:

• приточная;
• вытяжная;
• приточно-вытяжная.

Для вентиляции котельной с газовым котлом допустим только последний вариант. Использование исключительно вытяжных элементов подходит для жилых пространств с окнами и ванных.

По способу циркуляции:

• естественная;
• механическая;
• комбинированная.

Естественная циркуляция воздушных потоков базируется на разнице давлений. Приток осуществляется через отверстие, расположенное на уровне 30 см. от пола. Теплые массы поднимаются вверх и свободно покидают пространство через вытяжку, размещенную вблизи потолка. Для вентиляции газовой котельной этого может быть вполне достаточно.

Естественным также называют движение в результате ветрового давления. Например: некоторый объем поступает в здание с наветренной стороны, а выходит с подветренной. Отличительная особенность: для функционирования не требуется специальное оборудование или электроэнергия.

Аппараты принудительной вентиляции могут подавать и вытягивать воздух из локальных зон. Это вентиляторы, электродвигатели и другие приспособления.

По типу конструкции устройства бывают:

• канальные: с разветвленной сетью воздухоотводов;
• бесканальные: каналы отсутствуют, например, можно установить вентилятор в стене.

Выбор обусловлен степенью загрязненности воздуха. Так, вентиляция помещения, где установлен газовый котел, рассчитывается исходя из действующих норм.

Естественная вентиляция котельных

Это самый простой и не затратный вариант. Воздух с улицы поступает через проход, расположенный близко к полу, и выводится через вытяжку. Установка саморегулирующего приточного клапана обязательна при обустройстве котельной в частном доме.

Монтаж несложен и его легко выполнить своими руками:

1. На высоте 30 см. от пола высверливают отверстие по диаметру клапана с припуском 10 мм.
2. Клапан устанавливают с легким уклоном наружу, свободное пространство заполняют монтажной пеной.
3. Когда пена затвердеет, монтируют заслонку.

Для предотвращения засоров используют решетки, которые снижают производительность клапана, поэтому многие модели имеют вентилятор. Минимальное расстояние от агрегата до приточного отверстия 1 метр. Так перепад температур не будет оказывать влияние на работу автоматики.

Дымоход устанавливают прямо над агрегатом, вблизи формируют отверстие для вытяжки. Расчет естественной вентиляции в котельной частного дома производится по простой формуле, но он не всегда обеспечивает достаточную степень безопасности.

Система принудительной вентиляции

Искусственный метод – это совокупность приспособлений: вентиляторов, калориферов, фильтров. По сути, это климатическое оборудование.

Готовые инженерные решения могут обладать рядом дополнительных функций, например: запускаться при включении горелки. Для бесперебойной работы рекомендуется установка генератора.
