Цифры и основные нормативы
Перед началом строительных работ следует выбрать подходящее место для ямы с переливом. Нормативы удаленности сооружения от других объектов на участке примерно такие же, как и для обычной выгребной ямы, поскольку проблема загрязнения грунтовых вод все еще остается актуальной.
Следует также учесть характеристики грунта на участке. Чем выше проницаемость грунта, тем большим должно быть расстояние, отделяющее двухкамерную выгребную яму от прочих строений. В зависимости от типа почвы рекомендуется расположить канализационное сооружение на расстоянии от жилого дома:
- не менее 15 м — для песчаных, щебенистых, галечниковых и гравийных грунтов;
- не менее 10 метров — для супесей.
Выгребные ямы с переливным эффектом устраивают только на грунтах с высокими фильтрационными качествами. Если в основании поглотительного сооружения предположительно будет глинистая, скальная или полускальная порода, от устройства очистного сооружения подобной конструкции придется отказаться.
Сооружение выгреба с переливным колодцем допускается на грунтах с хорошей фильтрационной способностью. Сброс очищенных стоков в скальные и глинистые породы невозможен (+)
Солидным должно быть пространство, разделяющее источник питьевой воды и канализацию:
- не менее 50 м — для песков;
- не менее 30 метров — для супесей.
Поскольку создание конструкции, состоящей из двух камер, отнимает больше времени и сил, чем при возведении обычной выгребной ямы, не имеет смысла делать сооружение малого объема. Минимальная рекомендованная вместительность конструкции — 2 куб. метра. Такие параметры обеспечивают пропускную способность канализации в пределах 0,2-0,5 куб. м/ч.
При проектировании конструкции также рекомендуется учитывать некоторые параметры. Например, оптимальным расстоянием между камерами выгребной ямы считается один метр. Хотя существуют и сооружения, в которых камеры разделены просто толстой стеной. В этой смежной стене и устроено отверстие для перелива. Но такой вариант считается менее эффективным.
Переливу рекомендуется придать стандартный для канализационных трубопроводов уклон, чтобы облегчить перемещение жидких стоков в фильтрующий колодец. Канализационную трубу, ведущую из дома, располагают под аналогичным наклоном — достаточно 1,5 см высоты на каждый метр трубы.
Если канализация устроена правильно, с ней не возникнет никаких проблем. Все же рекомендуется регулярно проверять уровень наполнения сооружения. Если внутри сооружения установлены фильтры, их состояние следует контролировать не реже одного раза в месяц.
Вентиляция
Устройство системы вентиляции для очистного сооружения входит в число ключевых работ. Это связано с выполнением подобной системой следующих задач:
- предотвращение распространения из колодцев и магистрали неприятных запахов;
- защита от разрежения воздуха в канализационных трубах.
Технология устройства этой системы сводится к подключению сточной трубы очистного сооружения к стояку вентиляции, который выводится на кровлю здания. При этом необходимо позаботиться о том, чтобы труба стояка имела как минимум аналогичный диаметр, что и труба, при помощи которой септик подключается к канализации объекта. Наиболее подходящее значение диаметра сточной трубы – 110 мм.
Если выбираемое сечение будет маленьким, то в результате стока воды произойдет перекрывание просвета трубы. Возникнет эффект поршня, из-за чего будет наблюдаться всасывание жидкости из сифонов сантехнических приборов, на фоне чего принцип водяного затвора перестанет работать. Самым неприятным здесь будет то, что в помещение начнут распространяться запахи из канализации.
Конструктивные особенности
Несмотря на то, что выгребную яму можно делать из практически любых подручных материалов, для конструирования системы с переливом рекомендуется использовать бетонные кольца. Они отлично сочетают доступную цену и высокое качество.
Каждый отстойник состоит из дна, стен и крышки. Устройство первого резервуара строго герметичное, т. к. он – черновой. В этой емкости собираются отходы из дома, туалета и прочих потребителей. Второй и последующие сточные резервуары могут быть негерметичными.
Каждый сток расположен относительно друг друга под небольшим углом – до 20 градусов. Соединение производится трубами Т-образной формы. Эти патрубки должны быть расположена не менее, чем за 1 метр от крайней верней части ямы.
Когда в первичный или черновой резервуар попадают отходы, то некоторая их часть сразу оседает на дно. Жидкая масса перемещается по Т-образной трубе в следующую емкость для фильтрации, отстаивания и последующего использования.
Советы для обустройства выгребных ям с переливом:
- Первая емкость обязательно герметичная. Котлован закрывается гидроизоляционной пленкой, а бетонные кольца обрабатываются смолой. Вторая, зачастую, обустраивается даже без стен. Это позволяет обеспечить максимальную проходимости очищенных жидких отходов. Для защиты специальным образом обустраивается дно (оно состоит из нескольких слоев камня, песка и строительного мусора);
Чтобы обеспечить наилучшую проводимость в черновой отстойник можно добавить биоактиваторы, которые растворят твердые каловые массы и другие отходы. При регулярном использовании бактерий можно вообще избавиться от потребности использования ассенизаторских услуг;
При обустройстве такого вида ямы на песчаных или других подвижных грунтах используется полное заполнение котлована мелкофракционным щебнем. Такая конструкция выполняется две функции: укрепляет стенки резервуара и гарантирует отличную фильтрацию стоков.
Яма с щебнем
Для обустройства котлована подбирается место на участке, на 20 метров удаленное от ближайшего водоема и не менее, чем на 10 от фасада дома
Важно учесть, что часть очищенных стоков будет беспрепятственно уходить в грунт, поэтому потребуется также разместить емкость в некоторой удаленности от огорода и сада
- Котлован копается вручную или с использованием строительной техники. Размеры земляного отверстия на 10 сантиметров превышают диаметр выбранных строительных материалов для укрепления стенок чернового стока. Это нужно для дальнейшего уплотнения боковин резервуара;
- Между черновой и чистовой емкостями выдерживается расстояние до 1 метра. Они могут располагаться под небольшим уклоном относительно друг друга (черновая емкость на небольшом возвышении) или на одной линии. Во втором случае перепад для переходя стоков обустраивается за счет коррекции расположения Т-образных патрубков;
Фото: пример соединения резервуаров
На дно чернового котлована укладывается песчано-щебневая подушка. Первый слой – просеянный речной песок, второй – мелкий щебень, третий – более крупные камни. Поверх них укладывается гидроизоляционная пленка. В зависимости от уровня промерзания грунта, возможно, понадобится дополнительно утеплить сток. Для этого можно использовать геотекстиль, глину или пеноизоляцию;
Аналогично обустраивается чистовой резервуар, но в нём нет необходимости застилать дно гидроизоляцией. Вместо этого оно засыпается более толстой щебневой подушкой;
После этого на дно первой емкости устанавливается бетонная плита. Сверху на неё монтируется первое кольцо. Его нужно крепить по уровню, т. к. от положения этой детали зависит геометрическая правильность емкости;
Снаружи каждое кольцо обязательно промазывается толстым слоем смолы. Это продлит долговечность емкости и повысит герметичность стока. Друг с другом кольца соединяются бетонным раствором, швы, также покрываются смолой;
Для подключения канализационных труб от дома в верхнем кольце при помощи перфоратора проделывается отверстие нужного диаметра. В дальнейшем его также нужно будет укрепить гибкой муфтой и герметизировать при помощи смолы или специального герметика. С противоположной стороны емкости устанавливается Т-образный патрубок для соединения чистовой и черновой ям между собой;
Многие специалисты рекомендуют для повышения эффективности очистки стоков устанавливать на соединительные патрубки металлические фильтры-сетки. Но это обязует регулярно заниматься их очисткой. Гораздо целесообразнее будет использовать биологически активные средства для переработки твердых масс;
Выгребная яма из бетонных колец
Использование готовых железобетонных конструкций, в данном случае — бетонных колец, существенно ускоряет строительство, поэтому их используют довольно часто. Такие элементы можно использовать для обустройства и герметичной, и поглощающей выгребной ямы.
В первом случае берут монолитные кольца, а во втором — используют специальные кольца с отверстиями.
Для сооружения проницаемой выгребной ямы, предназначенной для дополнительной очистки перемещенных из септика стоков, можно приобрести бетонные кольца с перфорацией
Конечно, следует использовать целые элементы без трещин, чтобы в процессе эксплуатации сооружение не развалилось. Чтобы сделать выгребную яму из бетонных колец, следует выполнить следующие шаги:
- Выбрать место для сооружения.
- Сделать разметку.
- Выкопать котлован.
- Выровнять дно.
- Залить дно ямы бетонной стяжкой.
- Установить бетонные кольца.
- Проложить необходимые канализационные трубы.
- Заделать швы.
- Провести работы по гидроизоляции и герметизации.
- Выполнить засыпку котлована.
- Установить бетонное перекрытие с отверстием и крышкой.
- Установить вентиляционные конструкции.
Конечно, для поглощающей выгребной ямы бетонировать дно нет никакой необходимости. Вместо стяжки на дно следует положить слой гравия или щебня, чтобы улучшить дренаж сооружения. А для герметичной конструкции можно найти готовое бетонное кольцо, в котором уже есть дно. Но такие варианты встречаются не часто.
Бетонирование дна выполняют с помощью стяжки толщиной около 10 см. Для придания слою дополнительной прочности в состав добавляют щебень. раствор должен быть максимально однородным, чтобы добиться равномерного высыхания.
Пока стяжка не высохнет, продолжать работы по обустройству выгребной ямы нельзя. Придется подождать не меньше недели. После высыхания на стяжке могут появиться огрехи — трещины, неровности и т.п. Их необходимо устранить с помощью специального ремонтного раствора.
Бетонные кольца следует устанавливать очень аккуратно. Это можно сделать с помощью крана или вручную. Соединения уплотняют с помощью резиновых прокладок, можно использовать старые автомобильные камеры. На стыках кольца изолируют с помощью раствора.
Изнутри гидроизоляцию выгребной ямы рекомендуется выполнить с помощью жидкого стекла.
Для установки бетонных колец в выгребную яму рекомендуется использовать специальную строительную технику. Эту работу можно выполнить и вручную, но придется задействовать несколько человек
Для прокладки канализационных труб роют траншею с небольшим уклоном — около 3 градусов. Рекомендуемая глубина такой траншеи — не менее одного метра, чтобы трубы не замерзали зимой. С этой же целью трубы укрывают слоем теплоизоляционных материалов.
Отверстие в бетонном кольце для подключения канализационной трубы можно сделать с помощью перфоратора.
Канализационные трубы рекомендуется укладывать на глубину более одного метра, т.е. ниже глубины промерзания грунта, чтобы стоки не замерзли и не разорвали конструкцию
После того, как трубы уложены, качество работ проверяют, спуская в канализацию немного воды. Убедившись, что течи нет, можно приступать к засыпке траншеи. В качестве верхнего перекрытия обычно используют железобетонную плиту.
Лучше всего выбрать конструкцию, в которой уже выполнено круглое или квадратное отверстие для обслуживания. Такое отверстие закрывают стандартной крышкой.
Хорошая вентиляция выгребной ямы способствует улучшению переработки отходов и удалению неприятных запахом. Для вентиляции в верхнем перекрытии следует обязательно сделать специальное отверстие и вывести вверх трубу.
Подойдет пластиковая труба диаметром не менее 100 мм. Сверху ее необходимо накрыть специальным дефлектором, чтобы предотвратить проникновение осадков в сточные воды.
Варианты строительства очистных сооружений
Выбирая место для выгребной ямы, необходимо обеспечить подъездные пути для специальной техники. Если такая возможность отсутствует, при монтаже канализации придется вручную выполнять объемные земляные работы по рытью котлована. Еще более сложной и совсем неприятной может оказаться процедура ручной очистки накопителя от отходов человеческой жизнедеятельности.
Для изготовления двухкамерной выгребной ямы можно использовать самые разные инструменты
Разумеется, важно, чтобы они обеспечивали герметичность первому отсеку сооружения и проницаемость – второму. Самый распространенный вариант таких сооружений – выгреб из бетонных колец
В первой камере дно бетонируют, или кладут вниз бетонную плиту, во второй камере дно закрывают метровым слоем фильтрующего материала: щебня, гравия и/или песка. Подходит для сооружения выгребной ямы и кирпич. Дно герметичного отсека из кирпича также следует забетонировать. На этом основании выполняется кирпичная кладка.
Дно второго отдела выгребной ямы оставляют свободным и так же, как и при использовании бетонных колец, укрывают щебнем или гравием. Собственно, такой фильтрационный слой используют в любом варианте проницаемого отдела выгребной ямы. Кирпичную кладку здесь можно выполнить с просветами, чтобы сделать стены проницаемыми. Это снизит расход кирпича и время работ.
Еще один способ обустроить герметичную выгребную яму – заливка бетонным раствором. Для этого необходимо сделать обрешетку и укрепить стены сооружения с помощью арматуры. Это довольно трудоемкий и затратный способ, он используется нечасто.
Возможности создания фильтрующей части выгребной ямы более разнообразны. Сюда можно установить перфорированную пластиковую емкость или даже сделать яму из отработанных покрышек. Некоторые использовали для сооружения обоих отсеков установленные в котловане на расстоянии друг от друга большие оцинкованные емкости.
Используя для создания канализации подручные материалы, следует помнить, что они должны длительное время находится в контакте с влажной и агрессивной средой. Приемлемыми можно считать только те материалы, которые устойчивыми к таким условиям.

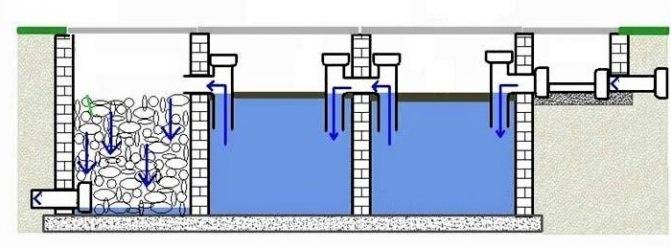

Конструкция из трех камер
Если габариты загородных владений позволяют, лучше сделать не две, а три переливных колодца для очистки стоков из одной выгребной ямы. Все эти отделы, конечно, соединяют переливом. При этом расстояние между камерами можно сделать меньше – всего 70 см. Рекомендуется, чтобы размер каждой камеры, например, диаметр бетонных колец, был не менее одного метра.
Первые два колодца предназначены для переработки стоков, а последний – для фильтрации прошедшей две степени очистки жидкой составляющей канализационной массы. Его дно и/или стены делают проницаемыми, как и при сооружении двухкамерной канализации.
Прошедшие очистку стоки могут перераспределяться не только в нижележащие слои, но и сбрасываться в канализационные канавы или неэксплуатируемые водоемы. Стоки из очистного сооружения могут транспортироваться в поля фильтрации по дренам – трубам с отверстиями для выпуска доочищенной жидкой составляющей.
Дрены закладывают в осадочных несвязных грунтах разной плотности, желательно без прослоек суглинка. Система дрен сооружается на глубине, отметка которой ниже уровня промерзания грунта на реальную толщину трубы. Дрены укутывают слоем геотекстиля, а затем засыпают щебнем или гравием с песчаным заполнителем.
Наличие трех камер увеличивает объем канализации и заметно улучшает переработку стоков. Полученную на выходе жидкость можно использовать для различных технических нужд, обычно, для полива.
Этапы строительства монолитной системы
Желающие залить монолитный септик из бетона ощутимо сэкономят на затратах, но сооружать будут значительно дольше тех, кто решится на покупку готовых бетонных колец. Кратко о процессе устройства в фото-подборке:
Варианты конструкций
Устройство канализационной системы представляет собой углубление в грунте, стенки которого укреплены про помощи разных материалов в зависимости от предполагаемого времени использования. Исходя из этого можно выделить 2 основных вида конструкций:
постоянные – бетонные или кирпичные;
временные – деревянные или из старых покрышек.
Постоянные
Яму из бетона можно сделать из цельной стяжки или колец. Дно конструкции из колец обязательно заливается бетонным раствором и только после этого монтируется основная часть. Второй вариант удобен тем, что его можно полностью сделать самостоятельно. Большой минус – это частая очистка сооружения, которая зависит от количества человек в семье.
Конструкция из цельной стяжки требует больше средств и времени для реализации. В основу пола кладется арматура, а после заливается бетонной смесью. Далее возводится форма, которую заливают тем же раствором. Данный отстойник прослужит долгие десятилетия, нечистоты не смогут проникнуть в грунт и во время эксплуатации объем не уменьшится.
Менее затратный по сравнению с предыдущими вариантами бетонный септик, состоящий из двух секций. Выкапывается яма больших размеров для разделения на две части. Каждый из готовых отсеков будет соединен протоком. Все стоки попадают в большую по площади емкость с осадками, а в меньшую – без осадков.
Наиболее сложная конструкция септика состоит из 3-х частей. Для него потребуется использовать дополнительное оборудование – во второй отсек помещается компрессор с таймером и дренажный насос в третью.
Наиболее современный из имеющихся вариантов – пластиковые емкости разных размеров. Они герметичны, из-за этого стоки не попадут в грунт, но при этом потребуется осуществлять постоянную откачку отходов.
Временные ямы делают из дерева или бывших в употреблении покрышек. При использовании в строительстве досок, материал обрабатывается защитным раствором. Стенки делаются так же, как и на опалубку. Подобные отстойники хороши из-за своей низкой стоимости, быстрой постройки и высокой степени изоляции грунта от возможного попадания стоков. Срок службы – не более 10 лет.
Вариант сооружения из покрышек не требует отделки, больших затрат и может прослужить до 25 лет. Но большой минус – это высокий уровень пропускной способности, из-за которой нечистоты будут уходить в грунт, тем самым загрязняя его.
Устройство и принцип работы выгребной ямы с переливным колодцем
Монтаж очистного сооружения с переливом выполняется для эффективной утилизации нечистот, образующихся в результате жизнедеятельности человека. Степень переработки позволяет часть стоков сбрасывать в почву, на поля фильтрации, использовать для полива растений.
Конструкция отстойника с переливным колодцем
Сливная яма с переливом простой конструкции представляет собой двухкамерное очистное сооружение. Для соединения отсеков используется канализационная труба. Первый резервуар выполняется в виде большой емкости с герметичным дном и стенками. Это приемник, куда попадают нечистоты из частного дома посредством поливинилхлоридной канализационной трубы диаметром 110 мм. Она прокладывается в земле.
Вторая емкость имеет такую же конструкцию, как и канализационный колодец с фильтрующим дном. Нижняя часть резервуара не является монолитной конструкцией. Через нее способна просачиваться жидкость. Она представляет собой фильтр с минимальной толщиной 1 м. В качестве фильтрующего элемента используется шлак, щебень, песок, гравий.
Переливной колодец — это поглотительная конструкция. Стены емкости могут быть сплошными или иметь отверстия. Второй вариант позволяет увеличить скорость удаления очищенных нечистот.
Два резервуара соединяются канализационной трубой из ПВХ, расположенной под наклоном. Она позволяет естественным путем перетекать нечистотам из приемника в поглотительный колодец. На глубину монтажа трубы влияют климатические условия местности. Она должна располагаться ниже точки промерзания почвы. Диаметр соединительного трубопровода обычно составляет 50-110 мм, а его длина определяется территориальными особенностями.
Над сливной ямой устраивается перекрытие, оснащенное люком. Крышками закрывают оба резервуара очистного сооружения. Люки позволяют контролировать работу устройства и проводить ремонт. Такое исполнение также способствует выполнению откачки нечистот.
Очистное сооружение оснащается вентиляцией. Воздуховод в виде трубы устанавливается выше уровня стоков. Он должен находиться всегда над горизонтом нечистот независимо от степени наполнения резервуара. Часто вентиляционную трубу монтируют только в фильтрующем колодце. Однако рекомендуется устраивать вентиляцию в каждом отсеке простого сооружения для очистки стоков.
Принцип работы отстойника с переливным колодцем
Устройство выгребной ямы с переливом на частной загородной территории, включая дачи, позволяет перерабатывать нечистоты эффективнее при меньших временных затратах по сравнению с обычным сточным резервуаром. Принцип работы септика в виде отстойника с переливным колодцем довольно прост. Нечистоты из дома сначала попадают в первый герметичный отсек. В нем сточные воды накапливаются и отстаиваются. Здесь же происходит оседание тяжелых частиц. Они имеют вид илистых отложений. Твердые частицы периодически извлекаются из резервуара. Отложения могут использоваться домовладельцем во время приготовления компоста.
По мере накопления отходов уровень жидкости в приемной емкости повышается. После достижения переливной трубы нечистоты перетекают в другой резервуар без герметичного дна. Во вторую емкость отстоявшиеся сточные воды попадают уже частично очищенными, например, бактериологическими микроорганизмами. В поглотительном колодце осуществляется доочистной процесс жидкой канализационной массы. Она проходит через фильтрующий слой на дне резервуара. Именно размещенные сыпучие материалы дополнительно очищают нечистоты.
При организации септика в виде выгребной ямы нередко выполняется монтаж жироуловителей и фильтрующих сеток. Элементы устанавливаются на переливной трубе. Они задерживают часть грязи, когда канализационная масса перемещается между емкостями.
Выгребная яма из пластика
Выгребная яма из пластика – самый простой способ создания канализации в частном доме.
Этапы монтажа.
- Определяется место установки.
- Вырывается яма.
- На дне создаётся бетонная подушка.
- Подушка засыпается слоем песка 10 см.
- Пластиковая ёмкость опускается в яму.
- Сточные трубы подключаются к ёмкости.
- Периметр засыпается смесью бетона и песка (соотношение 1:5).
- Верхняя часть засыпается грунтом.
Требования к установке.
- Ёмкость должна разместится таким образом, чтобы не было поворотов и изгибов сточных труб.
- Если поворотов труб невозможно избежать, делайте под прямым углом.
- Глубина залегания труб – 1-1,5 м, для избежания промерзания.
- При высоком уровне грунтовых вод, пластиковая ёмкость устанавливается в бетонный колодец.
Септик для канализации
Для сооружения септика необходимо выкопать дополнительную яму, которая будет глубже чем первая. На бетонное дно устанавливаются железобетонные кольца. В верхнем кольце делается отверстие для трубы, жидкость по которым переливается из одной ёмкости в другую. Трубы устанавливаются в зависимости от глубины промерзания грунта.
Для работы септика используют специальные биопрепараты, которые перерабатывают стоки. Отфильтрованная вода из септика передаётся в основную яму, из которой утекает в грунт. Уклон труб при монтаже – 15 градусов, ширина – 15 см. Закапывание траншеи происходит после контрольного спуска, чтобы удостовериться в правильной работе системы.
