Розетка для электроплиты — подключение силового устройства

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

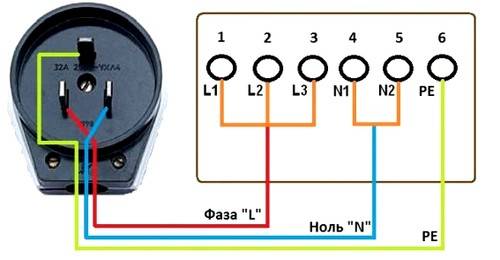

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.

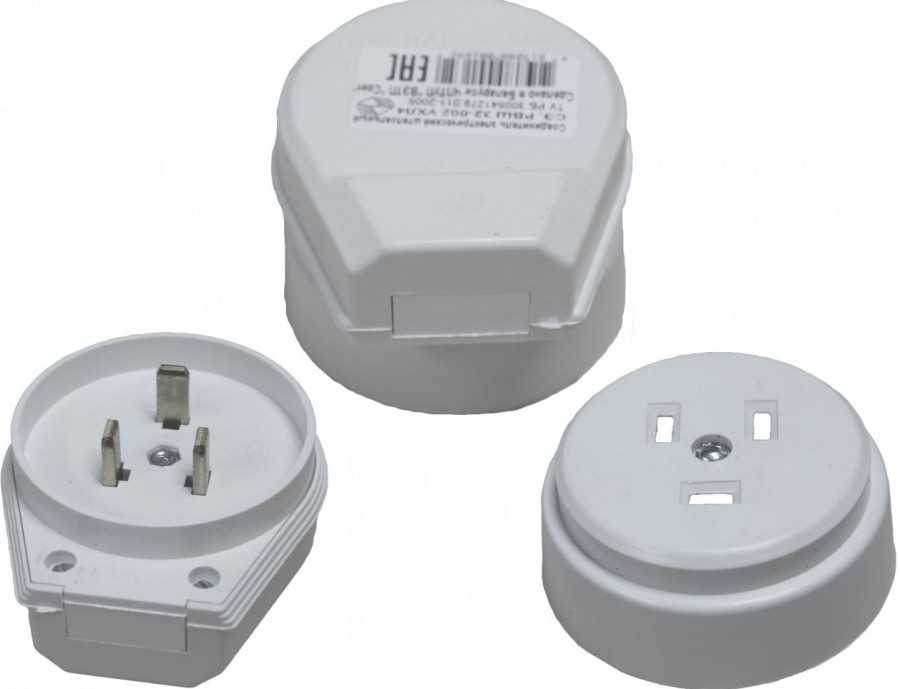

2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Подключение контактов к печке

Подключение электроплиты

При приобретении импортной продукции можно столкнуться с отсутствием силового кабеля, идущего от плиты. Подобные истории случаются и при покупке техники б/у. Поскольку платы в печах стандартны и рассчитаны на все типы подключения, начать следует с подбора розетки и вилки, которые соответствуют проводке в квартире. После этого остается только присоединить жилы к плите.

В зависимости от количества жил к плате присоединяются ноль, фаза и земля. Перед этим проводится идентификация полярности гнезда. По умолчанию к левому разъему подводится ток, а правый отдается на ноль. Середина является заземлением. Если в сети земли нет, смысл крепить желто-зеленый провод тоже отсутствует.

При наличии на плате 5 или 6 контактов подключение выполняется по такой схеме:

• L1 — фаза А (коричневый);
• L2 — фаза В (белый);
• L3 — фаза С (коричневый с белой полосой);
• N (1 или 2) — ноль (синий);
• PE — земля (желто-зеленый).

Виды розеток для электроплит

Контакты силовой розетки

По предназначению изделия подразделяются на расчетное напряжение — 220 В и 380 В. К первому виду относятся приборы для эксплуатации в кухнях домов, дач, коттеджей и гостиниц. Второй вид изделий используется в ресторанах, больших столовых и на заводах по производству готовой еды. Исходя из предназначения разнится размер, количество конфорок и потребляемая мощность.

По количеству разъемов для бытовой сети 220 В розетки печные бывают такими:

• фаза, ноль, земля (3);
• 3 фазы, ноль (4);
• 4 фазы, ноль, земля (5).

Наружняя и скрытая розетки для плиты

По этому направлению классификация качества следующая:

• высокое — 100000;
• среднее — 75000;
• низкое — 50000.

Исходя из условий эксплуатации и качества срок службы изделий варьируется в пределах 10-25 лет.

Монтаж розетки для электроплиты можно выполнять открытым или скрытым способами. Выбор зависит от места установки техники и варианта прокладки кабеля. Открытая установка является универсальной, применяется на улице, балконах и в деревянных зданиях. Скрытый метод используется в жилых домах из кирпича и железобетона. В данном случае перед тем как подключить розетку для плиты, в стене делается отверстия и штробы.

Выполнение заземления

Жильцы старых домов при проведении подключения печи могут столкнуться с такой проблемой, как отсутствие шин заземления. Некоторые мастера пытаются решить эту проблему самостоятельно и совершают грубые ошибки:

1. Заземление выполняется на нулевую шину. Если осуществить такое подсоединение, то могут возникнуть нежелательные последствия. В случае обрыва нулевого провода фаза пойдёт на электроприбор, и пользователь получит удар током.
2. Меняют местами провода нуля и заземления или фазы и заземления. Это тоже приводит к поражению пользователя током.
3. Выполняют заземление на батарею или другие металлические конструкции внутри квартиры. Это также приводит к трагическим последствиям.

Так какое же решение у данной проблемы?

Мастеру необходимо отправиться в ЖЭК или другую организацию, которая обслуживает дом, и узнать, является ли корпус щита заземленным. Если щит заземлен, то желто-зеленый провод можно присоединить к нему при помощи болта. После этого розетка на печь готова к использованию. Если же щит не заземлен, то желто-зеленый провод необходимо вывести на улицу и прикрепить к специальной конструкции для заземления. Но прибегать к этому варианту приходится в редких случаях.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается

Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы

Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

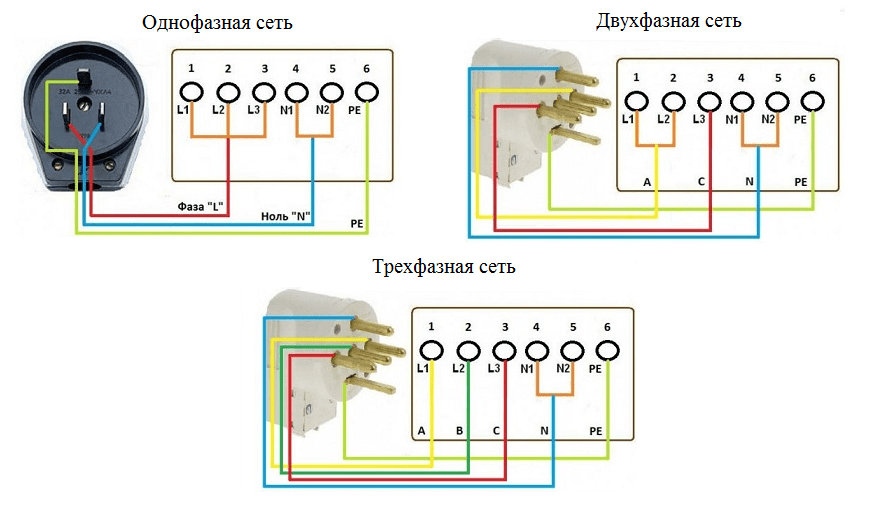

Схематичное изображение подключения для разных сетей

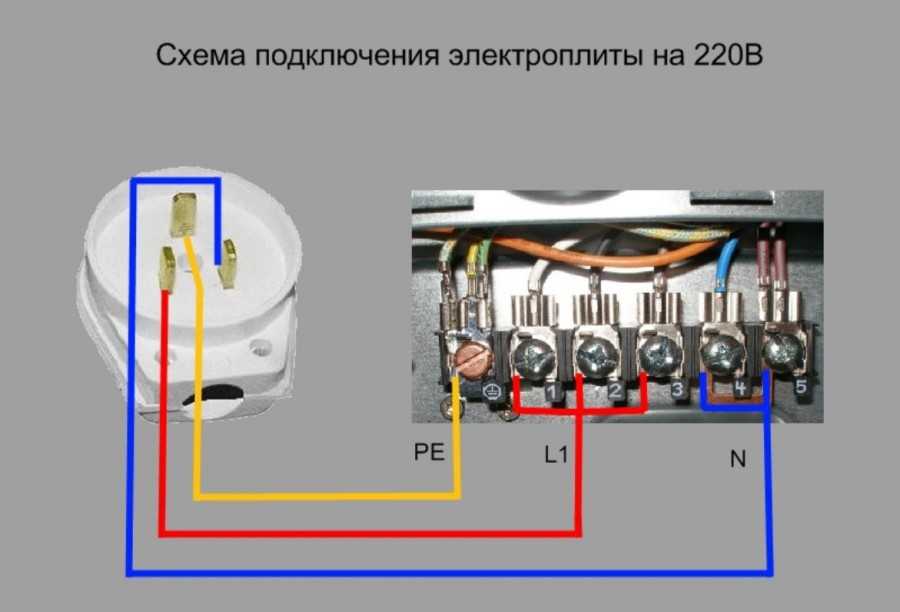

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

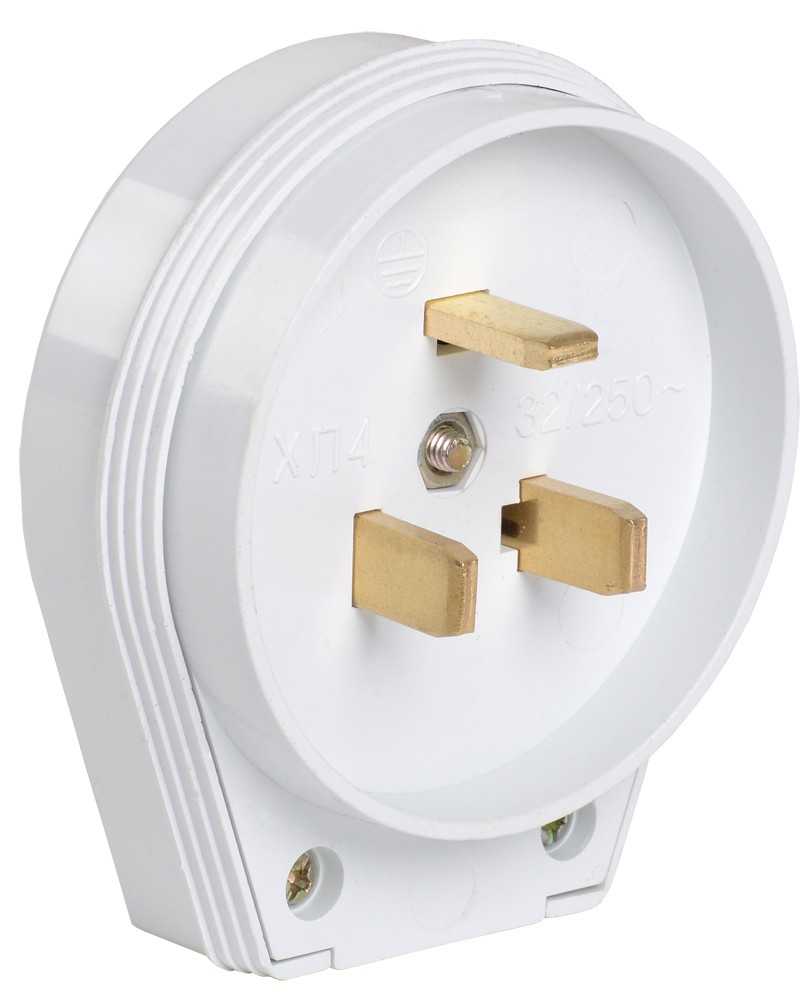

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль»

Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Перенос существующей розетки для электроплиты наращиванием кабеля

КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

– Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

– Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

– Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

– Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

– После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

– будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

– скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.

Розетки для подключения электроплит

Силовые разъёмы, посредством которых подключаются электроплиты рассчитаны на нагрузки свыше 8 кВт и силу тока более 25А.

p, blockquote 14,0,0,0,0 —>

В розничной торговой сети выбор розеток для электрических плит достаточно широк: дешевые, выполненные из карболита (черного цвета) и более дорогие из светлого пластика разнообразного дизайна. От обычных силовые розетки визуально отличаются толщиной контактов, так как предназначены для работы с токами высокой мощности. Основное требование к ним — соответствие регламентам ПУЭ и ГОСТ.

p, blockquote 15,0,0,0,0 —>

Розетки различают по способу монтажа:

p, blockquote 16,0,0,0,0 —>

• Скрытые — подрозетник монтируется внутри стены. В результате отводы скрыты, что повышает герметичность изделия и безопасность эксплуатации.
• Наружные — монтаж подрозетника производится поверх отводов. Такие розетки менее герметичны, а значит и менее безопасны в использовании.

Розетки для электроплит имеют и различные варианты защиты:

p, blockquote 17,0,0,0,0 —>

• влагозащищенные;
• пылезащищенные;
• со встроенной автоматической защитой от перегрузок.

p, blockquote 18,0,0,0,0 —>

Определить степень защиты той или иной розетки поможет маркировка на корпусе. Буквенная маркировка IP и цифры за ней от 00 до 68 и указывают на уровень защиты контактов. Розетка и штепсель с самой высокой степенью защиты могут выдержать даже погружение в воду. Для использования на кухне рекомендуется применять розетки со степенью защиты выше IP24.

p, blockquote 19,0,0,0,0 —>

По количеству контактов силовые розетки бывают:

p, blockquote 20,0,0,0,0 —>

• трехконтактные для однофазных сетей;
• четырехконтактные для трехфазных сетей;

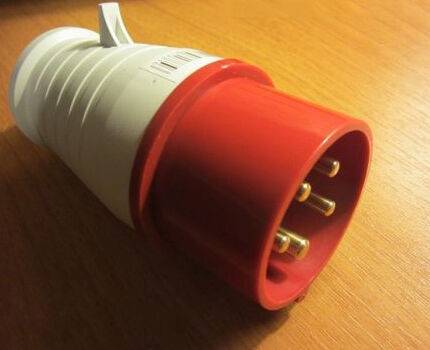

• пятиконтактные для трехфазных сетей.

Также розетки могут быть не только одинарными, но и двойными. Если планируется установка дополнительного оборудования с высокой мощностью, то иногда возможно применение двойных розеток. При выборе учитывайте суммарную мощность электроприборов и помните о том, каковы параметры выделенной кабельной линии.

p, blockquote 21,1,0,0,0 —>

Обязательным является наличие у высокомощных розеток заземляющего контакта. Крупная кухонная техника (варочная панель, электроплита, духовка) имеет наружные металлические детали, которые в аварийной ситуации могут оказаться под напряжением. Для защиты людей и дорогостоящего оборудования от поражения и применяется заземление.

p, blockquote 22,0,0,0,0 —>

Многие производители плит поставляют их в комплекте с вилкой и розеткой, что существенно экономит время и силы. Но бывает и по-другому, тогда будьте внимательны: очень часто импортные вилки не подходят к нашим розеткам. И наоборот. В магазине приобретайте комплект вилка-розетка, соответствующий характеристикам вашей электросети и мощности плиты.

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Кабель для электроплиты подвели, розетку и вилку приобрели. Следуем дальше.

p, blockquote 25,0,0,0,0 —>

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

голоса

Рейтинг статьи

Какой провод выбрать?

Выбор кабеля напрямую зависит от того, какой будет осуществляться тип подключения. В частных домах и многоэтажках преобладает однофазное подключение. Трехфазное — используется зачастую на предприятиях, в столовых, для подключения отдельных моделей импортных плит. Соответственно, для однофазного подключения потребуется трехжильный провод, а для трехфазного – пятижильный (меньшего диаметра).

Перед покупкой кабеля необходимо обязательно ознакомиться с технической документацией плиты, где указана ее мощность. От этого будет зависеть, с какими характеристиками необходимо выбирать провод.

Для подключения такого типа техники рекомендуется прокладывать отдельный кабель, который будет идти прямо из распределительного щита к розетке. Кабель должен быть медным, сечением 4-6 мм². Поэтому, если в доме проложен алюминиевый провод, тогда настоятельно рекомендуем его заменить. Ведь от этого зависит качество подключения и длительность эксплуатации розетки.

Также можно самостоятельно рассчитать, каким сечением необходим провод, исходя из следующих характеристик:

• мощность техники, которая будет подключаться;
• напряжение сети;
• тип подключения (одно- или трехфазное).

В вы сможете подобрать провод правильного сечения для последующего подключения вашей электроплиты

Рекомендуется выбирать кабель типа ВВГ, включая его модифицированные версии (со сплошными жилами), ПВС (с многопроволочными гибкими жилами), ШВВП (плоский шнур с гибкими жилами). Для промышленных целей подойдет также КГ, который выдерживает до 1000 Вольт.

Подключение к однофазной сети

Перед началом работ обязательно изучите инструкцию по установке розеток для электропечей, так как этот процесс требует хотя бы небольшой подготовки.

Вилка для источника питания на 220 вольт оснащена тремя выводами:

• фазным;
• нулевым;
• защитным (заземляющим).

В практике предусматривается их общепринятая цветовая маркировка, так фазные проводки окрашиваются в красный, белый или коричневый цвет, нулевой рабочий кабель – в синий, заземляющий – в желтый.

• Электрические розетки

• Моментный двигатель: принцип работы, основные характеристики и преимущества

• Для чего нужен автоматический выключатель в квартире

Эти выводы нужно подключить к взаимосоответствующим контактам на вилке. После происходит непосредственное подключение к плитке. На её задней стенке находится панель, необходимая для присоединения к сети. На панели имеются 6 клемм, промаркированные специальными обозначениями L1, L2, L3; N1 и N2; PE.

Контакты, обозначенные латинской буквой L, служат для присоединения к ним фазного вывода. Если подключение однофазное, обязательно сделать перемычку между имеющимися клеммами и добавить провод от силового источника питания к одной из них.

Контакты N1 и N2 необходимы для подключения нулевого кабеля. Между ними ставится перемычка, если это не предусмотрено заводом-изготовителем плиты, и кабель подключается к одной из клемм.

РЕ контакт служит для присоединения защитного (заземляющего) проводка. Это считается завершающим этапом подготовительных работ.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

• для открытой установки;
• скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Устройство силовой розетки

Силовой разъем предназначен для работы с большими нагрузками. С его помощью запитывается крупная бытовая техника, то есть потребители, для функционирования которых нужен значительный номинал тока.

Чтобы подключить силовой разъем к однофазной сети, применяют трехжильный кабель. Он включает нулевые, фазные и заземлительные провода.

Точка высокой мощности (как и стандартная розетка) состоит из рабочей части, декоративно-защитной панели, а также шурупов. Отличия кроются в рабочих механизмах. Если посмотреть на внутреннее устройство силового разъема, заметны клеммы на входе, по которым присоединяется питающий кабель. Также имеются выходные контакты для передачи электричества через вставленную вилку.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Подключение электроплит hansa, electrolux, bosch, zanussi и других

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

1. Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
2. Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм2;
3. Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
4. Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
5. Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
6. Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Это интересно: Кто должен менять электросчетчик в муниципальной квартире: рассматриваем главное

Заключение

Правильно установить и подключить электрическую плиту не так легко, однако, соблюдая все правила, можно сделать это самостоятельно. При соблюдении всех правил можно предотвратить негативные ситуации, которые могут быть вызваны в процессе эксплуатации прибора.

Основные требования к монтажу устройства:

1. Для подключения в обязательном порядке необходимо применять трехжильный кабель из меди сечением от 4 либо 6 мм2. Диаметр зависит от выбранной длины сетевого провода;
2. Устанавливая приспособление, необходимо помнить, что для него требуется отдельный автомат;
3. Осуществляется монтаж УЗО;
4. Заземление аппарата происходит любым доступным методом, их насчитывается три вида.

Если индикатор загорелся, значит установка прошла правильно

По завершении установки электрической плиты на постоянное месторасположение требуется подключить ее к сети. Если весь процесс был проделан в правильном порядке, то индикатор, расположенный на панели устройства, оповестит световым сигналом о верном подключении.

Подключение должно осуществляться строго по инструкции, комплектующейся с агрегатом от завода-производителя. Пренебрегая установленными требованиями, можно лишиться всех гарантий по эксплуатации прибора.

Неправильный монтаж, выбор силовой розетки, нужного сечения питающих кабелей может привести к возгоранию электропроводки и пожару. Во избежание неблагоприятных ситуаций следует тщательно вычитывать инструкцию, приложенную к товару.

Посмотрите видео о том, как подключить электроплиту

Заключение

Перед тем, как включить печку, проверьте подключение всех конфорок электроплиты (схема их подключения есть в инструкции по эксплуатации). Такая щепетильность избавит вас от короткого замыкания, которое может произойти из-за того, что при перевозке ослабло подсоединение проводки в одной из клемм.

После установки плиты на место постоянной дислокации включаем ее — о правильной работе известит индикатор, который расположен на панели управления.

Вот и вся методика самостоятельного подключения электрической плиты, которое не слишком отличается от подсоединения любого электрического бытового прибора. Аналогичным образом подключается и индукционная варочная поверхность. Всем желающим стоит посмотреть это видео, прежде чем приступать к работе:

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.
