Трубы для вытяжки — выбор пластиковых вентиляционных труб

Виды воздуховодов

Как уже было сказано, работа вытяжного устройства невозможна без специализированного воздуховода. Существует несколько видов вытяжных труб, отличающихся друг от друга множеством параметров, однако главная разница выражается в материале, который использовался при их изготовлении.

Помимо этого, они могут отличаться между собой следующими характеристиками:

  • длиной воздуховода;
  • размер одного диаметра;
  • форма сечения (прямоугольные, круглые или плоские);
  • по гибкости.

Как же выбрать воздуховод для вытяжки? Чтобы получить ответ на этот вопрос, стоит подробнее рассмотреть различия между вытяжными трубами, созданными из различных материалов.

Алюминиевый

Алюминиевый воздуховоды являются наиболее частым вариантом, который используется для проектирования принудительной системы вентиляции. Их сечение может быть как круглым, так и прямоугольным.

К основным преимуществам таких конструкций можно отнести:

  • простота монтажа – алюминиевые воздуховоды легко режутся и гнутся;
  • отсутствие резонансного шума;
  • относительно вытяжных труб из пластика, алюминиевые продаются по достаточно демократичной цене;
  • маскировка – алюминиевые трубы достаточно легко замаскировать, тем самым сохраняя эстетичный интерьер кухни.

Пластиковый

Пластмассовые воздуховоды так же, как и алюминиевые, могут выпускаться с прямоугольным или круглым сечением. Мнение экспертов, о том какая форма сечения является наиболее подходящей для проектирования принудительной системы вентиляции, очень часто отличаются. Кто-то считает, что лучше использовать квадратные воздуховоды из пластика, так как они не отлично впишутся в дизайн помещения, кто-то наоборот предпочитает круглые, так как их производительность значительно выше.

Основные преимущества пластиковых воздуховодов выглядят следующим образом:

  • практически полное отсутствие шума;
  • высокая универсальность – пластиковые вытяжные трубы отлично справляются с выводом как запахов, так и влаги;
  • длительный срок эксплуатации – минимальный срок службы пластикового воздуховода составляет как минимум десять лет;
  • пластик не нуждается в дополнительно обслуживании и уходе;
  • малый вес позволяет монтировать воздуховод подобного типа без использования дополнительных конструкций.

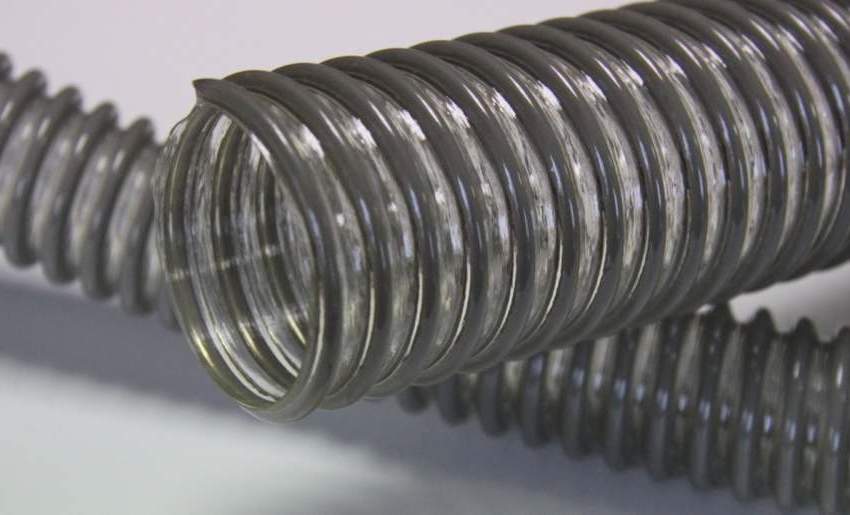

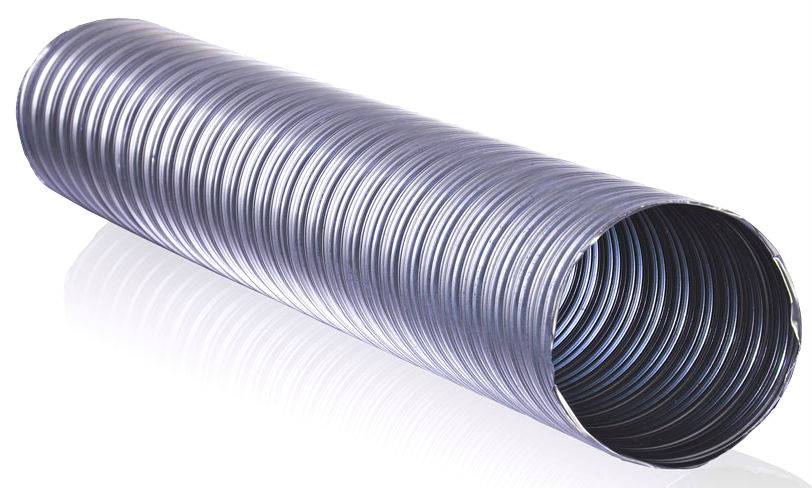

Гофрированный

Гофрированный воздуховод может создаваться как из пластика, так и из алюминия. Раньше, для его производства использовали оцинкованную сталь, сейчас же такой материал применяется все реже и реже.

Главный достоинством гофрированной вытяжной трубы является ее гибкий канал. Он позволяет удлинять или укорачивать трубу, сгибать канал для поворотов без использования каких-либо дополнительных материалов и крепежных элементов. Помимо этого, гофрированный воздуховод обладает небольшим весом, что также значительно облегчает процедуру его монтажа.

Обзор характеристик

  • способу утепления (популярные модели оснащены утеплителем изначально, в остальных случаях манипуляции осуществляются после окончания монтажа);
  • диаметру сечения;
  • размерам;
  • форме поперечного сечения канала;
  • материалу изготовления;
  • показателю жесткости.

Однако, при расчете бюджета необходимо понимать, что помимо самих воздуховодов, понадобятся вспомогательные комплектующие, обслуживание и затраты на монтаж. Следует отметить, что несмотря на существенные затраты, дальнейшая экономия очевидна. В качестве основных материалов зачастую используется:

  • нержавейка (нержавеющая сталь);
  • сталь (из оцинковки);
  • пластик;
  • гофрированные трубы;
  • алюминиевые.

Преимущества и недостатки материалов

В процессе обустройства системы возможно использование различных материалов. Зачастую выбор останавливается на конструкциях пластиковых или стальных. Первый вариант для кухонных вытяжек использовать не рекомендуется, так как подразумевается существенный нагрев в процессе эксплуатации. Для достижения максимального показателя эффективности возможно совмещение материалов.

Тип конструкцииНедостаткиПреимущества
ГибкиеЛомкие и хрупкие изделия. На поверхности массово накапливается копоть, гарь и пыль. За счет наличия гофрированной поверхности, скорость потока снижается.Работа при температурном диапазоне -30°С – +120°С. Возможность принятия любой формы. Сжимаются и растягиваются на необходимую длину.
ПластиковыеМатериалы относятся к категории пожароопасных. Низкие температуры приводят к разрушению конструкции за счет того, что материал становится хрупким.Долговечность с учетом приемлемой стоимости. Увеличение скорости за счет наличия гладких стенок. Низкий показатель шумов. Простота монтажа за счет небольшого веса ключевых компонентов. Высокий показатель эстетичности.
МеталлическиеСущественный вес изделия, что осложняет процесс монтажа. В процессе установки понадобятся специализированные инструменты (дорогостоящие), которые дадут возможность добиться герметичности соединений. Высокий шум.Устойчивость к ультрафиолетовым лучам. Терпимость к существенным температурным перепадам. Высокая скорость транспортировки воздушных масс за счет наличия гладкой поверхности. Не способствуют накоплению грязи. Высокий показатель прочности и эксплуатационного срока.

Организация вентиляции воздуха на кухне

При выборе вытяжки на кухню необходимо принять решение, как именно будут удаляться неприятные запахи и испарения – рециркуляцией воздуха или посредством отвода газов в вентиляционный канал. Как первый, так и второй вариант имеет свои преимущества и недостатки. Стоит добавить, что большинство современных устройств может работать в обоих режимах, однако при отсутствии вент канала работать они смогут только на рециркуляцию.

В вытяжках без воздуховода вентилятор всасывает и пропускает воздух через фильтры, тем самым очищая его. Потребители, которые выбирают этот класс устройств, зачастую руководствуются низкой ценой и простотой монтажа. Однако их существенными недостатками являются необходимость периодической замены фильтров и довольно низкая производительность.

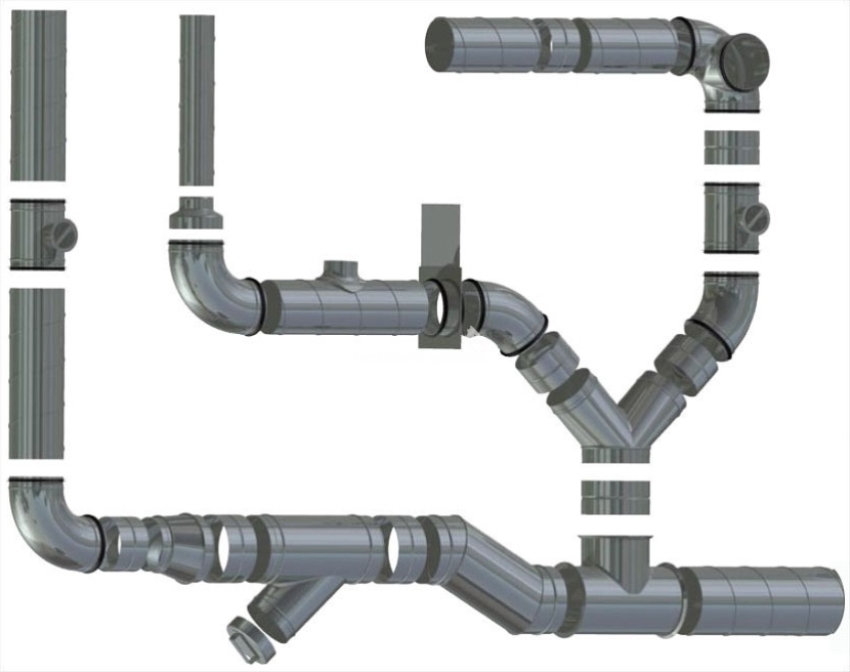

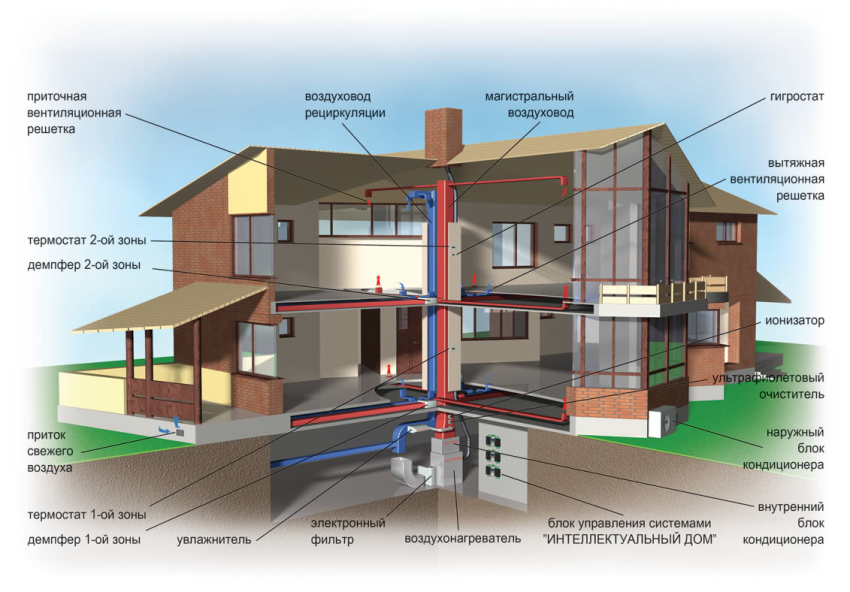

3D-модель проекта вентиляционной системы

Вторым вариантом является работа устройств в режиме отвода воздуха. При этом газ также всасывается вентилятором, затем пропускается через жироулавливатель и выбрасывается в шахту вентиляции. Такой подход более эффективен, однако требует более трудоемкого монтажа и дополнительных затрат на организацию отвода. Канал должен быть герметичным, рекомендуется также установка клапана, отсекающего приток воздуха с улицы в помещение.

После подбора пластикового воздуховода для вытяжки на кухне купить его можно по выгодной цене напрямую у производителя.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м³/ч;
  • коттеджи – 500-2000 м³/ч;
  • офисы – 1000-10000 м³/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

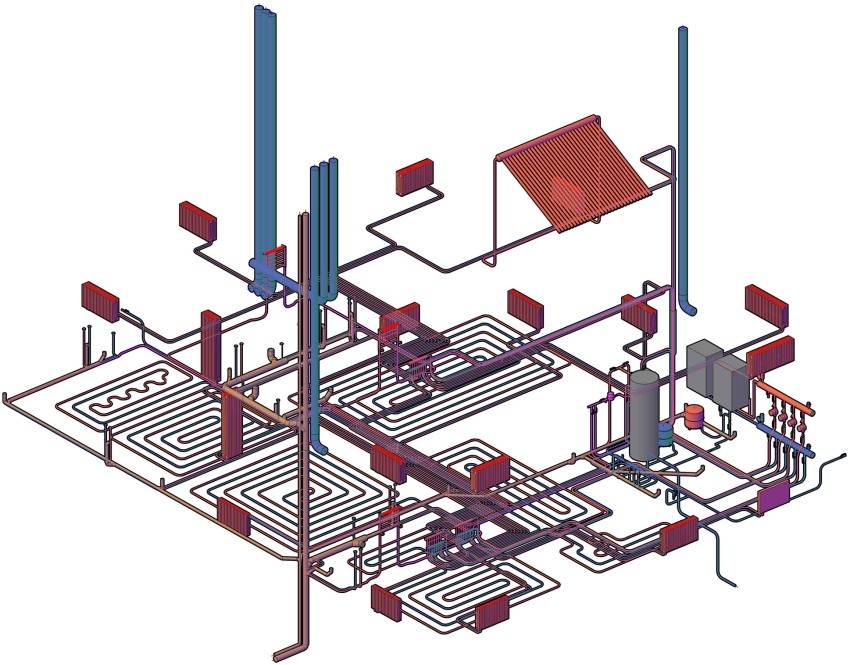

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Разновидности вытяжных труб

Трубы, которые соединяют вытяжное устройство с шахтой вентиляции, на рынке представлены в различных вариантах, которые классифицируются по нескольким параметрам:

  • по материалу: бывают пластиковые или металлические;
  • по размеру — трубы для вытяжки представлены в трех стандартных размерах, выбор зависит от мощности вытяжного устройства (110×55 — для более слабых; 120×60 — для средних; 206×60 — для мощных);
  • по форме — трубы прямоугольного или круглого сечения;
  • по пластичности — гладкие или гофрированные.

Пластиковые

Трубы из пластика изготавливаются из ПНД, ПВХ, фторопласта или полипропилена:

МатериалДостоинстваНедостатки
Полипропиленовые трубыПП – хороший диэлектрик, устойчив к воздействию агрессивной химической среды.Max t нагрева – до 850°С
ПНДНе трескается, успешно противостоит низким температурам воздуха.Теплостойкость не выше 800°С
ФторопластНаиболее прочные трубы из все пластиковых, по устойчивости могут конкурировать даже с благородными металлами, работают от +40 до + 1400°С, инертны к щелочам и кислотам.Высокая стоимость и высокая газопроницаемость.
ПВХНаиболее востребованный вид изделий для обустройства бытовой вентиляции, прочны и герметичны, устойчивы к термическим нагрузкам до 1600°С (по нормам не более 1200°С, т.к. при максимальной температуре нагрева выделяют хлор).Неустойчив к воздействию слишком низких температур. На морозе трескаются и деформируются.

Пластиковые трубы стоит выбирать, если важны:

  • незначительная степень шума от работы вентиляции;
  • долгий срок службы (более 10 лет), отложения не накапливается на ровной и гладкой поверхности трубы;
  • воздуховод не требует дополнительного обслуживания, его легко монтировать;
  • из-за незначительного веса трубы из пластика не оказывают физическую нагрузку на вытяжное устройство.

Трубы из металла

Трубы, которые применяют для воздуховодов, изготавливаются также из оцинкованных видов стали или нержавейки. Стальные трубы имеют гладкую поверхность, поэтому на стенках не скапливаются отложения и грязь, и воздушные потоки не задерживаются при перемещении по трубам. Труба из металла выдерживает высокотемпературные нагрузки. Небольшая стоимость — еще одно преимущество изделий.

Однако она достаточно тяжелая, поэтому требуются специальные крепления, которые будут удерживать ее вес. При установке воздуховодов сложной конфигурации требуется монтировать трубу из нескольких отрезков, а это существенно уменьшает эффективность работы системы. Помимо того, трубы из стали обладают слабой шумоизоляцией.

Основные характеристики воздуховодов

Сегодня покупателю доступно множество разнообразных решений для построения вентиляционной системы, в том числе воздуховодов и фасонных частей и т.д. На портале TopClimat.ru представлено свыше 500 различных моделей воздуховодов. Непосвященному человеку трудно выбрать из этого многообразия то, что нужно именно ему. Дело в том, что воздуховоды для вентиляции различаются по:

  • жесткости;
  • материалу изготовления;
  • форме поперечнего сечения канала;
  • размерам и диаметру сечения канала;
  • способу утепления – какие-то воздуховоды утепляются после их установки, какие-то обладают теплоизолирующей способностью изначально.

Евгения Горюнова, Руководитель отдела маркетинга «PirroGroup»

«Подавляющее большинство воздуховодов изготавливаются жесткими, то есть с изначально заданной пространственной формой. Гибкие воздуховоды позволяют прямо на месте изменять направление (траекторию) прокладки сети, что делает их незаменимыми в проектах со сложной геометрией трассы и возможными пересечениями с другими коммуникациями, а также при привязке конечных (начальных) мест вентиляционной сети к проложенному жесткому воздуховоду

Многие к числу главных характеристик относят и цену вентиляционных труб, забывая, что мало купить воздуховод, нужно затем его установить, эксплуатировать и обслуживать. И нередко расходы, которые покупатель понесет на этих этапах, превосходят экономию, возникшую на этапе приобретения.

Сравнение пластиковых и стальных воздуховодов

Хотя оба варианта применяются в жилых, промышленных и административных зданиях для создания приточно-вытяжной вентиляции, пластиковые воздуховоды имеют лучшие эксплуатационные характеристики. Они отличаются длительной эксплуатацией, их проще устанавливать. Такие изделия обеспечивают надежную звукоизоляцию, что выгодно отличает от металлических каналов. При этом они предлагаются по привлекательной стоимости, в результате реализация проекта повышенной сложности не потребует необоснованных затрат. Это надежное решение, которое учтет максимум требований заказчика.

Пластиковые воздуховоды для вентиляции: способы и типы соединения

Наиболее распространенными способами соединения участков воздуховодов является фланцевое и бесфланцевое соединение. Основой первого является монтаж фланцев, которые крепятся к участкам вентканала заклепками или саморезами. Герметичность в местах соединения достигается с помощью резиновых и прочих уплотнителей.

Бесфланцевое соединение делается с помощью бандажа из тонкой листовой стали и металлических реек.

Основными типами соединения воздуховодных труб являются:

  • тройники (в местах сопряжения или разветвления системы);
  • колени и отводы (в местах поворотов канала);
  • переходники (для перехода с круглого воздуховода на прямоугольный или, наоборот, соединение частей разного сечения);
  • конфузоры и диффузоры (в местах перехода на другой размер). Первые сужают канал, а вторые – расширяют.

Проектирование систем вентиляции и кондиционирования

Советы как правильно собирать

При сборке воздуховодов своими руками учитываете следующие рекомендации:

  • движение воздушного потока должно быть проходить в направлении от жилой зоны в сторону санузла, ванной, кухни, но не в обратную сторону;
  • старайтесь уменьшить количество поворотов, которые снижают мощность вентиляционную системы;
  • конец трубы должен заходить в соединительный элемент примерно на 50 мм;
  • стыки элементов конструкции покрывают тонким слоем специального силиконового или акрилового герметика белого цвета. Высыхая он не теряет эластичности и не трескается от воздействия вибрации, способен компенсировать температурные расширения.

Источник

Достоинства и недочеты воздушных каналов из пластика

К главным преимущественным свойствам пластиковых вентиляционных каналов можно отнести их качества физического характера, а именно легкий вес, качество прочности и соответственно беспроблемное их перемещение из одного места в другое. Благодаря всем этим основным положительным особенностям большинство инженерных сотрудников предпочитают изделия из пластика оцинкованным материалам.

К расширенному списку преимуществ относят:

1. Существенное достоинство, которое присуще изделиям из пластика для вентиляционных систем, безусловно, считается устойчивости к коррозийным образованиям. Коррозия является главной бедой металлических воздуховодных конструкций. Такие трубы являются единственным правильным выбором при создании надежной воздуховодной линии, не требующей дополнительной защиты от воздействия коррозии. Чего нельзя сказать об оцинкованном железе и изделий из него, которые, без сомнений, подвержены влиянию ржавчины и влажной среды.

2. Невысокая себестоимость пластиковых вентиляционных труб. В отличие от металлических изделий, ценовая политика которых меняется изо дня в день, пластиковые материалы в этом отношении проявляют постоянство. Благодаря этому достоинству, недорогие пластиковые изделия вполне способны заменить трубы из железа, которые имеют высокую цену.

3. По технологическим и физическим качествам пластиковые трубы ничуть не уступают металлическим, а даже превосходят их. Металлические изделия после всех процессов его обработки имеют шероховатый внешний вид. Эта бугристая структура располагается как на наружной стороне изделия, так и во внутренней его части. Такие недочеты обеспечиваю повышение статических процессов сопротивления потока воздушной массы по всей конструкции. Такие нюансы должны быть учтены еще на этапе проектирования. Трубы из пластика не имеют таких недостатков. Технологические процессы, которые применяются при производстве пластиковых труб, обеспечивают получение в конечном результате поверхность трубы без каких-либо изъянов, она имеет вид практически идеально гладкой фактуры. Кроме того, благодаря производимой антистатической обработке, изделия из пластика для систем вентиляции абсолютно не подвержены загрязнению и налипанию пыли. Безусловно, этот момент является благоприятным и удобным в отношении проведения гигиенических мероприятий. Очистительные процедуры понадобятся очень редко.

Нужно понимать, что перечисленные качества помогут сократить расходы на соблюдение вентиляционной системы в надлежащем состоянии.

4. Установка воздуховодных линий из пластика более проста, в отличие от линий из металла. Изделия из пластика могут разрезаться по нужным размерам прямо по месту установки вентиляционной системы.

5. Главным достоинством является то, что изделия из пластика являются абсолютно безвредными для человеческого организма. Помимо этого, они не выделяют неблагоприятных веществ в окружающий мир.

Размеры изделий, произведенные из такого вида стали

Диаметральный размер трубы из нержавеющей стали напрямую зависим от разновидности изделия:

1. Труба из нержавеющей стали, которая произведена из листового проката, прошедшая формовочный процесс и последующую за ним электрическую сварку. Такие трубы в большинстве случаев изготавливаются из трех видов стали химического состава, который соответствует государственному стандарту 1106881. Внешний диаметр составляет от 0,8 см до 10,2 см, а толщина стенок в пределах 0,08 см 0,4 см.

2. Изделие, изготовленное в полном соответствии с государственным стандартом качества 873278. Такие трубы создаются путем разогрева стали горячими температурами с последующим формированием изделия, при этом трубы не имеют швов, а приобретают форму бесшовного цилиндра. Такой вид труб тоже производится из определенных сортов стали, и имеют диаметральный параметр в пределах 0,080,33 см и толщину стен в рамках 0,08 см 0,32 см.

3. Трубы, которые прошли обработку и деформацию низкими температурами. Такие трубы производятся из стали определенного качества и имеют размер внешнего диаметра от 0,05 см до 0,28 см, а размер толщины стен варьируется в пределах 0,02 см 0,22 см.

Выбор воздуховода

Важно, чтобы диаметр пластикового воздуховода был меньше сечения вытяжки. В противном случае не избежать снижения производительности системы

Необходимо учитывать, что электродвигатель получает дополнительную нагрузку.

Для монтажа рекомендуется использовать пластиковую вентиляционную трубу с небольшим количеством изгибов. Длинная часть должна достигать максимального размера. Каждое искривление уменьшает эффективность системы примерно на 10%. Кроме того, желательно избегать создания поворотов, превышающих 90 градусов.

Возникновение обратной тяги предотвращает обратный клапан, который не пропускает в трубу наружного воздуха. Он устанавливается на поворотной оси строго вертикально. Любое удлинение вызывает снижение КПД ориентировочно на 10%.

Какой воздуховод лучше: металлический или пластиковый?

Системой вентиляции оборудуются здания самого разного назначения. Соответственно, различаться могут температурные показатели, уровень влажности, концентрация кислот и щелочей в воздухе. Все это имеет значение при выборе элементов воздуховода. Так:

  • воздуховоды из жаростойкой нержавеющей стали активно используются для устройства системы вентиляции на промышленных предприятиях. Они отлично «переживают» даже очень высокие температуры, вплоть до 500 градусов Цельсия, не боятся агрессивных факторов и отличаются невысокой стоимостью;
  • трубы из оцинкованной стали чаще применяются для вентиляции в жилых помещениях. Они плохо переносят воздействие агрессивных факторов и высоких температур, но, благодаря наличию цинкового слоя, обладают отменными влагостойкими характеристиками. Плесень и ржавчина на таких изделиях не образуются, поэтому в умеренном климате они способны прослужить достаточно долго;
  • металлопластиковые конструкции, как понятно из названия, имеют в своем составе как металл, так и пластик. Благодаря такой комбинации они обладают отличными эксплуатационными характеристиками, в числе которых выделяют легкость, теплоизоляционные свойства и эстетическую привлекательность. Высокая цена воздуховодов такого типа – пожалуй, единственный их недостаток;
  • пластиковый воздуховод отличается небольшим весом, высокими шумо- и теплоизоляционными свойствами, устойчивостью к влаге и доступной ценой. Кроме того, он не склонен «пылиться» изнутри, что позволяет реже проводить очистку системы, относительно легко и быстро монтируется и отлично противостоит воздействию щелочных и кислотных паров. Благодаря последнему свойству пластиковые системы воздуховода часто находят применение в фармацевтическойипищевой индустрии.
