Водоснабжение загородного дома из колодца: специфика обеспечения частных домов колодезной водой

Достоинства зимнего внешнего водопровода

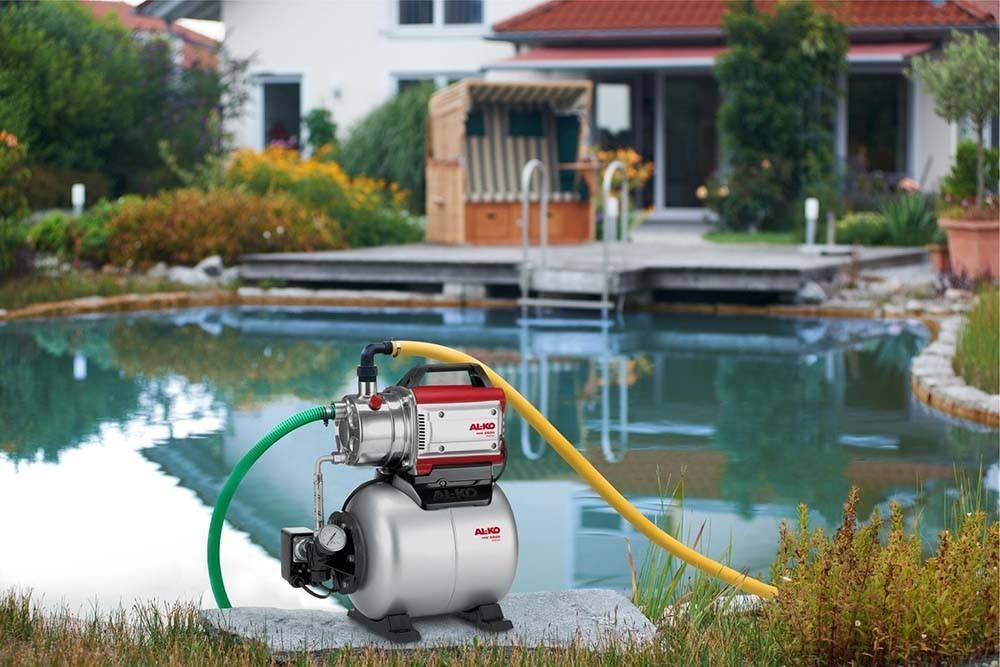

При установке насосной станции поверхностного типа в утепленном кессоне (или подвале дома) целесообразней обустроить внешний водопровод по зимней схеме. Даже если дом предназначен для сезонного проживания, а в зимнее время его посещают «эпизодически», воду из внешней части системы водоснабжения можно не сливать, а делать это только для внутреннего водопровода. В этом случае, после того, как дом «протопят» запустить насос и систему водоснабжения будет гораздо проще.

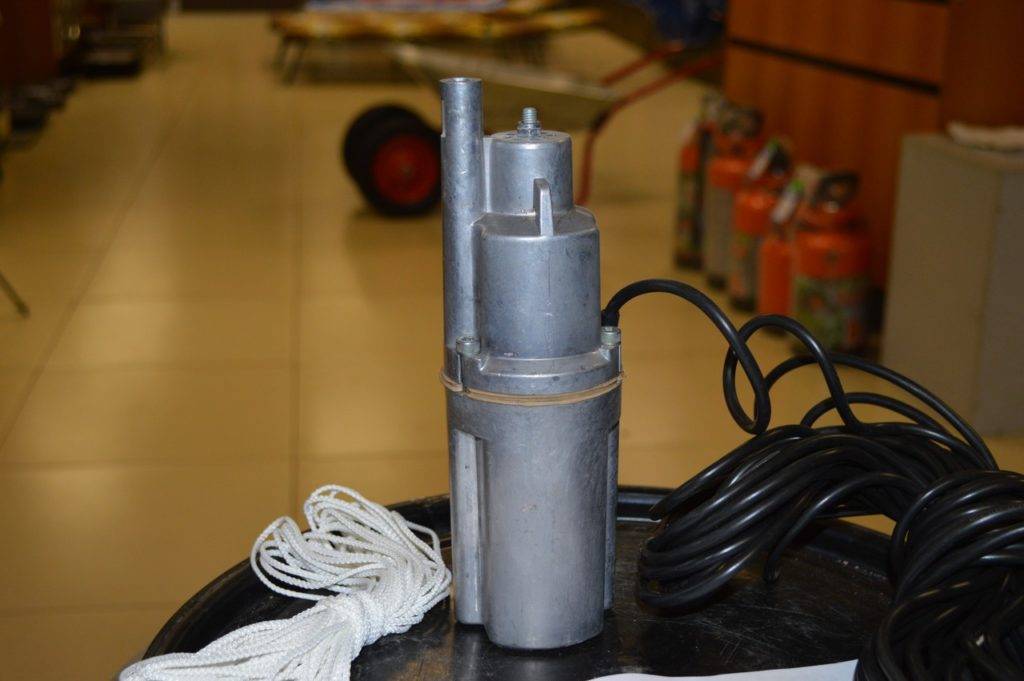

Погружной колодезный насос для водоснабжения дома таких сложностей с запуском, как у всасывающего, не имеет. Но уже то, что внешняя часть схемы разводки воды в частном доме от колодца находится в рабочем состоянии и надежно защищена от «размораживания», служит аргументом в пользу такого выбора.

Для водоснабжения зимой необходимо утеплить и «верхний метр» колодца, и вход трубы через фундамент Источник dd-restaurant.ru

Есть, конечно, вариант обустроить мелкозаглубленный зимний водопровод с греющим кабелем, но лучше один раз выкопать траншею для труб глубже линии промерзания, чем закупать более дорогие трубы в оболочке (с утеплением и греющим кабелем) и расходовать электричество на обогрев внешнего трубопровода. К тому же этот вариант подходит, если в доме живут все время – при отъезде более чем на сутки (время зависит от температуры воздуха, глубины залегания и толщины утеплителя) воду из такого водопровода надо сливать.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх

Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Внимание! Для трубопровода наружного типа требуется теплоизоляция. 5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток

Состоит из фитингов, тройников, специальных розеток

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки

Система водоподготовки

Вода из скважины нуждается в очистке. Она начинается уже на стадии забора воды, так как твёрдые взвешенные частицы плохо воздействуют на работу насоса. В дальнейшем, чтобы довести качество воды до требуемого, необходима целая система водоподготовки.

Комплекс водоподготовки. 1. Фильтр грубой очистки. 2. Аэратор. 3. Фильтр обезжелезиватель. 4. Фильтр умягчения. 5. Бак регенерации с солевым концентратом. 6. Фильтр тонкой очистки. 7. Ультрафиолетовый обеззараживатель. 8. Компрессор. 9. Кран линии байпасс

Первый фильтр грубой очистки ставят перед накопительной ёмкостью. Он снижает нагрузку на насосную станцию. Но после него воду можно использовать только для полива. А для работы бойлера, системы отопления, посудомоечной машины и для личной гигиены вода должна по качеству соответствовать питьевой — мелкие взвешенные частицы и соли приводят к отложению в виде осадков и накипи, а это приведёт к выходу из строя оборудования.

Конкретную конфигурацию системы очистки можно построить только на основании лабораторного анализа воды. В качестве наиболее распространённых компонентов водоочистки можно назвать:

  • фильтр тонкой очистки от механических примесей;
  • умягчитель воды (снижает карбонатную и некарбонатную жёсткость);
  • очищение от ионов железа;
  • хлорирование или ультрафиолетовая стерилизация, ещё один фильтр тонкой очистки (угольный или на основе мелкозернистого песка);
  • снижение кислотности.

В качестве отдельной опции в системе водоподготовки могут устанавливать фильтр обратного осмоса для получения питьевой воды высшего качества. Именно после него вода лучше всего подходит для готовки и напитков.

Особенности автономного водоснабжения

Перед тем, как разрабатывать схему водоснабжения, закупать оборудование и монтировать его, необходимо учесть несколько критически важных параметров:

  • дебит скважины, то есть ее производительность, не должна быть менее двух кубометров в час, это минимальное значение для большинства насосов;
  • возраст – не менее 7 месяцев, более «молодые» должны пройти естественный процесс «созревания», в водоносном горизонте должен намыться естественный фильтр;
  • состав и характеристики воды – жесткость, количество и характер примесей, органолептические характеристики.

Вскрытый горизонт

Производительность скважины

Забор воды производится с различных горизонтов – от 3 до 150 метров. Глубина зависит от местности и характера грунтов. Разведка вод – процесс крайне сложный, поэтому до непосредственного бурения сложно понять, на какой глубине будет найдена вода и какового она будет качества. Вот несколько примеров:

Грунтовая вода может встречаться на глубине от 3 метров и ниже. Она легко извлекается, однако дебит не велик из-за того, что нет естественного напора. Запасы могут быть значительными, а могут иссякнуть через пару лет. Качество воды удовлетворительное, для таких глубин характерно ухудшение органолептических показателей в период половодья или продолжительных ливней.

Песчаная скважина

Межпластовые воды – это водоносные горизонты, которые расположены ниже грунтовых вод, между слоями глины или в трещинах скальных пород. Они могут иметь повышенную минерализацию. Дебит высокий, в 90% случаев для бытовых нужд забирают именно межпластовую воду.

Новая скважина

Артезианский источник – это вода из скальных слоев, которая при открытии бьет фонтаном. Возможно обнаружение на глубине от 100 метров, но это случается редко из-за особенностей используемого бурового оборудования, которое не способно преодолеть скальные слои.

Особенности подачи

С какой бы глубины не поступала вода, всегда требуется усиление напора. Трубы, арматура, бытовые приборы рассчитаны на определенный напор воды. Если он будет меньше необходимого, на всех внутренних поверхностях станут задерживаться отложения. В быту это будет заметно по таким признакам, как появление ржавых отложений на сетчатых фильтрах, гнилостный запах из стиральной и посудомоечной машины. Малый напор грозит застоями в канализации.

Ржавчина на сетчатом фильтре смесителя

Используемые насосы всех типов рассчитаны на работу при плюсовых температурах. Замерзания воды допускать нельзя, поэтому придется основательно утеплить как саму скважину, так и кессон и трубы, ведущие к дому.

Компактная теплая камера

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Виды системы водоснабжения дома

Водопровод от колодца в дом можно организовать двух видов, все будет зависеть от сезонности его использования. К примеру, если дача эксплуатируется только в теплое время года, то сооружать стационарную водопроводную сеть нет смысла, можно обойтись малыми средствами.

Для этого придется установить в колодец погружной насос, который будет соединен с водопроводной разводкой труб внутри дома обычным шлангом. Осенью насос поднимается из колодца, шланг опорожняется, сворачивается и вместе с насосом складируется в кладовку или сарай. Весной вся система заново подключается и проверяется на предмет работоспособности.

Элементы колодезного водопровода

Стационарный водопровод из колодца – это жесткая трубная разводка от источника воды до потребителей (кранов и смесителей) с установкой фильтров, накопительного бака и так далее. То есть, это полноценная система водоснабжения, которую можно эксплуатировать и зимой, и летом.

Есть еще одно разделение схем водоснабжения из колодцев в зависимости от используемого насосного оборудования. Могут использоваться или погружные насосы, или поверхностные. Первые устанавливаются внутрь колодца прямо в воду, вторые располагаются на поверхности, не соприкасаясь с водной гладью.

Погружной или поверхностный насос

Выбор типа насоса

Многих интересует вопрос, какой вариант лучше — поверхностный или погружной?

  • Погружные насосы стоят дешевле поверхностных.
  • Они располагаются внутри колодца, что усложняет контроль над ними.
  • Профилактику и ремонт проще проводить на поверхности. И если это касается погружных моделей, то их придется поднимать из шахты колодца.
  • Поверхностные насосы можно установить внутри дома в месте организации блока водоочистки. То есть, есть возможность не только объединить в одном месте все элементы водопроводной сети, но и не заниматься утеплением ее элементов.
  • Погружные модели устанавливаются в воду, поэтому их не слышно в процессе работы. Даже самые качественные и брендовые поверхностные модели работают с шумом, поэтому их рекомендуется устанавливать в помещениях, которые расположены подальше от жилых. При этом рекомендуется монтаж производить на дощатую поставку, которая будет играть функции своеобразного гасителя шумов.

Два варианта использования разных насосов

Виды и способы водоснабжения частного дома

Вариантов водоснабжения множество. Выбор зависит от наличия центральных сетей, горизонта залегания грунтовых вод, расположения ближайших водоемов и финансовых средств.

По виду водоснабжение частного дома разделяется на: центральное и автономное. При центральном водоснабжении вода поступает из уличной сети по отводящему трубопроводу в жилой дом. За качество, состав воды и ее свойства, отвечает водоснабжающая организация, с которой заключается договор.

При автономном водоснабжении, источником могут служить:

  • артезианская скважина, глубиной до 40 метров;
  • поверхностная скважина, глубиной до 15 метров;
  • колодец;
  • поверхностные воды ближайшего водоема.

По способу водоснабжения в доме различают: самотечное и напорное. При самотечном способе вода поступает под напором размещенной в баке, находящемся на возвышении. Если для подачи воды применяется насос, создающий напор в водопроводе, такое водоснабжение в доме называется напорным.

Важно: качество воды будет зависеть от выбора источника, установленных фильтров и систем водоочистки.

Схема водоснабжения в доме

Схему прокладки трубопровода выполняют двумя способами:

  • последовательным;
  • коллекторным.

Первый вариант применяют в небольших домах с малым количеством потребителей (1-2). При большем количестве жильцов появляются неудобства в виде одновременного включения нескольких водоразборных точек и снижения давления. В результате на самом удаленном участке подача воды очень слабая. Коллекторная схема разводки предусмотрена для обеспечения качественного напора воды у всех потребителей.

Особенности последовательной схемы

При последовательной схеме трубы проводят от общего стояка ко всем точкам потребления: кранам, душу, смесителям и пр. От стояка с вентилями отводят две основных магистрали:

  • холодного водоснабжения;
  • ГВС.

А от них с помощью тройников трубы отводят по точкам потребления.

К положительным характеристикам относят минимальный расход материалов и быстрый монтаж. Однако, зависимость потребителей воды друг от друга имеет ряд недостатков:

  • перепад давления при одновременном включении нескольких точек водопотребления;
  • невозможность перекрывания одного потребителя без отключения воды по всей системе;
  • не всегда возможно удобное размещение тройников в санузле.

Важно! На каждой ветке допускается дополнительный монтаж отдельного крана, позволяющего производить ремонтные работы или обслуживание сети без ее полного отключения. Это условие регламентирует СНиП 2.04.01-85, п

10.5, где сообщается об установке арматуры на всех вводах и на кольцевой разводящей сети.

На рисунке рассмотрена типовая схема «А», состоящая из ряда элементов:

  1. водорозетки для питания стирального оборудования;
  2. водорозетки для подсоединения смесителя умывальника;
  3. водорозетки – планки крана ванны;
  4. уголка;
  5. тройника;
  6. обратного клапана;
  7. водомера горячего потока воды (ГВС);
  8. водомера холодной воды (ХВС);
  9. редуктора давления потока;
  10. фильтрующего элемента для грубой очистки;
  11. отсечного крана;
  12. стояка ГВС и ХВС.

Коллекторная система

Устройство коллектора представлено одним вводом и определенным количеством выводов, определяющих число точек водопотребления.

  1. при снижении давления воды в системе, на все включенные потребители подается одинаковое количество воды;
  2. сосредоточенность в одном месте всех приборов управления (вентилей, манометров и пр.) обеспечивается на выходном отверстии коллектора, в специальном коллекторном шкафу, этот принцип конструкции обеспечивает максимальный уровень комфорта при уходе и ремонтных работах системы;
  3. все отводы коллектора оснащают регулятором давления, обеспечивая возможность регулировки напряжения в заданном приборе. В последовательной разводке этот режим может вызвать ряд затруднений.

Среди недостатков отмечают большое количество разводок. Это отражается на объеме затрат на трубы и монтажные работы. Для нивелирования эстетических характеристик коллекторную разводку производят «скрытым» способом.

Схема коллекторной разводки «Б» представлена:

  1. водорозеткой для питания стирального оборудования;
  2. водорозеткой для подсоединения смесителя умывальника;
  3. водорозеткой – планкой крана ванны;
  4. коллектором для холодной воды;
  5. коллектором для ГВС;
  6. клапаном обратным;
  7. водомером ГВС;
  8. водомером ХВС;
  9. фильтром для грубой очистки.
  10. краном отсечным;
  11. стояком ГВС и ХВС.

Схема разводки определяет способ прокладки труб. Например, если главная магистраль проведена через санузел, а на кухне размещена обратка, следует подключит умывальник и посудомоечную машину по последовательной схеме, а схема в ванной комнате определяется количеством потребителей.

Как провести воду в дом из колодца: организация водоснабжения

Для более полного понимания всех действий попробуем рассмотреть алгоритм действий на примере фотоотчета произведенных работ. Начнем, конечно же, с установки резервуара.

Установка насосной станции с накопительным баком: пошаговая инструкция

Больших сложностей эта работа не представляет, но некоторые нюансы присутствуют. Рассмотрим вариант установки подобного оборудования в подвальном помещении. Уже понятно, что глубинный насос перекачивает воду из колодца. А вот куда она пойдет дальше, это уже решать домашнему мастеру. Рассмотрим случай с установкой специального резервуара:

ИллюстрацияВыполняемые действия
Вот так выглядит резервуар для воды. Здесь емкость небольшая, всего на 500 литров, но можно приобрести более вместительный бак. Сразу оговоримся, не стоит думать, что сварить емкость из металла будет дешевле. Во-первых металл сейчас стоит недешево, во-вторых он подвержен коррозии, а в третьих вся ржавчина, которая будет отделяться от стенок не только попадет в питьевую воду, но и уменьшит срок службы насоса.
На этом фото видно, насколько грязной может быть вода из колодца – этому фильтру всего месяц – уже пора заменить. При его отсутствии вся эта грязь была бы в организме.
Это внутренняя часть резервуара, где установлен поплавковый клапан. Когда бак наполнен, клапан перекрывает подачу воды и глубинный насос, находящийся в колодце, перестает накачивать воду в резервуар.
Насос, подающий воду из резервуара в систему водоснабжения, находится рядом с баком…
…а включается он, когда давление в системе падает ниже установленного уровня. При превышении верхнего предела оборудование отключается.
Насос соединен с резервуаром при помощи труб ПВХ с обязательным включением аварийного крана.
В систему водоснабжения дома подключаемся так же пластиковыми трубами через аварийный кран. Так мы можем перекрыть подачу на любом уровне при возникновении аварийной ситуации на одном из отрезков нашей автономной системы водоснабжения.

Наверняка уважаемому читателю стало понятно, что вопрос, как завести воду в дом из колодца, не так уж и сложен. Однако не все готовы самостоятельно производить все подобные работы. В таком случае придется нанимать специалистов и оплачивать их работу. Насколько высокой может быть их стоимость работ по проводке воды в дом из колодца, так же следует разобраться.

Выполняемая работаСтоимость, руб.Выполняемая работаСтоимость, руб.
Точка водоснабжения3500Манометр500
Насосное оборудование6000Магистральный фильтр700
Гидроаккумулятор1000Сливной кран (общий)1500
Реле давления500Пуско-наладочные работы1000
Реле сухого хода500Уличный кран1500

Если потребуется дополнительный подогрев вводной трубы, то стоимость прогревочного кабеля составит еще 250 руб. за метр. Подсчитав общую сумму, можно понять, что стоимость подобных работ получится довольно высокой. А стоит ли игра свеч?

Как добиться хорошего напора воды из колодца

Используя некоторые монтажные хитрости, можно добиться более высокой производительности системы водоснабжения.

Например, чтобы стабилизировать давление в трубах и обеспечить необходимый напор воды, гидроаккумулятор или накопительный бак устанавливают в верхней части дома, например, на чердаке. Насос должен быть достаточно мощным, защищенным от снижения давления в сети.


Схема водоснабжения дачного дома с использованием накопительного бака, установленного на чердаке. Подача воды в дом осуществляется с помощью погружного насоса

Чтобы воды хватало всем, следует подобрать бак достаточного объема. При расчете используют размер суточного расхода воды на 1 человека, который равняется в среднем 50 литрам (при постоянном проживании).

Устройство для подачи воды, напротив, монтируют в нижней части здания – в подвале или цоколе, чтобы было удобнее провести коммуникации к насосному оборудованию, находящемуся в колодце.

Этапы монтажа и подключения

Карта глубины промерзания грунта

Все работы по подводке воды к дому на даче, в деревне, загородном поселке выполняются поэтапно.

Земельные работы

На этом этапе проводится копка траншеи от источника до ввода магистрали в дом

Трубы важно прокладывать ниже уровня промерзания грунта. Поэтому траншею копают глубиной 1,5-1,8 м

Если сделать этого нельзя при причине сложности рельефа, придётся утеплять магистраль. Копают траншею к самому колодцу. Здесь важно откопать нужное количество бетонных колец вглубь, чтобы сделать техническое отверстие под вывод трубы.

Дно траншеи хорошо уплотняют и укладывают в него песчаную подушку. Её тоже тщательно трамбуют.

Если предусмотрено устройство кессона, под него на участке траншеи близко к колодцу выкапывают котлован.

Остается сделать перфоратором с коронкой техническое отверстие в бетонном кольце.

Прокладка труб

В подготовленные каналы укладывают ПНД магистраль, подтягивая её к самому дому.

Ввод в здание лучше делать через фундамент. Место прокладки тубы нужно укрепить стальной гильзой, оставшиеся зазоры — хорошо загерметизировать.

На этом же этапе монтируют кессон на залитое бетонное основание. Защитную камеру можно сделать из кирпича, бетонных колец, монолитной заливки. Но это трудоемкие работы.

Установка насосного оборудования

Схема установки погружного насоса

Монтируют нагнетающий агрегат. Если это погружной насос, действуют таким образом:

  • К выходному патрубку крепят водоподающий шланг нужной длины. Он должен точно достать до колодезного адаптера от дна источника (места расположения насоса).
  • Параллельно трубе тянут кабель агрегата и страховочный трос. Насос аккуратно опускают в колодец.
  • Трубу соединяют с внутренней частью переходника. Затем эту деталь аккуратно вставляют в техническое отверстие бетонного кольца шахты и соединяют с наружной частью адаптера. Все хорошо герметизируют.
  • К наружной части адаптера подводят шланг, который стыкуется с гидроаккумулятором в кессоне. Выходной шланг из бака оснащают обратным клапаном.

Схема установки поверхностного насоса

Если мастер использует поверхностный насос, работы выполняют в такой последовательности:

  • Агрегат устанавливают в кессоне, надёжно фиксируют его ножки к полу камеры.
  • От входящего патрубка насоса при помощи штуцера пролагают отрез ПНД трубы к наружной части адаптера. Стыкуют два элемента.
  • Высчитывают метраж трубы от внутренней части переходника к точке её максимального погружения. Отрезают элемент и стыкуют с внутренней деталью адаптера. Ее затем вставляют в техническое отверстие бетонного кольца и прочно соединяют с наружной деталью. Конец водозаборной тубы, расположенный в воде, оснащают грубым фильтром.
  • От выходного патрубка установленного насоса тянут кусок шланга к гидроаккумулятору. На этом отрезке монтируют один обратный клапан. Второй — ставят на водоподающей трубе в шахте источника. Третий — после гидроаккумулятора.

Все стыки и соединения хорошо промазывают силиконовым герметиком.

Наладка насосного оборудования

Настройка реле давления

Поверхностный насос и гидроаккумулятор запрещено подключать на сухую. Поэтому изначально через специальные технические отверстия в них заливают воду.

При первом запуске станции нужно отрегулировать оптимальные показатели давления. Минимальным нормальным считается 1,5 атм. Верхнее — 3,5 атм. При таких параметрах насос будет включаться и выключаться самостоятельно.

Отладку границ давления выполняют с помощью специальных ручек. Ход их движения показан стрелками.

Идеально настроенная станция подает/подкачивает воду бесперебойно.

Обратная засыпка

Если все участки трубопровода собраны правильно, состыкованы герметично, система магистральной проводки не дает протечек, можно выполнять обратную засыпку линии и кессона. Трубы желательно защитить пенополистироловыми цилиндрами от промерзания и механического воздействия грунта.

Какой лучше выбрать насос для колодца?

Выбор насоса напрямую связан в уровнем глубины колодца.

  1. Поверхностный. Установка его производится либо рядом с домом, либо рядом с колодцем. Такой вид насоса рассчитан на прокачку воды преимущественно в летний период и с глубины не более 8-9 метров. Его рекомендуется использовать для небольших объемов прокачки или для разового забора воды.
  2. Погружной. Используется для прокачки воды с глубины от 9 до 200 м. Эффективен в использовании круглый год и используется для работы автонасосных систем. Погружные насосы сложнее в своей конструкции и их монтаж в систему требует больших усилий. Цена их также дороже. Однако, в отличие от поверхностных, они способны перекачивать больший объем воды и являются более прочными.

Подойдет ли вибрационный насос?

Такие насосы имеют легкую, удобную в использовании конструкцию и подходят как для сезонного, так и для круглогодичного пользования. Этот вид насоса подходит и для забора воды из колодцев в частный дом разной глубины. При установке его для нижнего забора воды, он будет вытягивать всю воду достаточно быстро, а при верхнем – не станет перегреваться.

Тем не менее, такой насос не защищен ничем от нападок примесей. Из-за этого он может выйти из строя сразу, как только уровень воздействия на него не распадающихся элементов станет обременяющим его работу.

Выбор насоса для системы водоснабжения – важное дело. Необходимо учитывать ряд факторов:

Характеристики колодца. Мощный насос будет просто неуместен там, где уровень поступающей воды низкий

Поэтому здесь важно учитывать два аспекта: насколько высок уровень поступающей непосредственно в колодец воды, и сколько воды необходимо будет постоянно иметь в использовании. Характеристики насоса

Важно, какой напор сможет обеспечивать насос и сколько точек он сможет обслуживать. Как часто необходимо будет прокачивать воду. В случае, если вода нужна будет на постоянной основе, подойдет мощный насос.

Выбор насоса зависит от личных предпочтений, необходимости и технических характеристик колодца.

Как проделать отверстие в стене

Выбор способа получения отверстия необходимого диаметра в бетонном кольце зависит от имеющихся у исполнителя работ инструментом, а именно:

  • при помощи кувалды, как это рекомендуют многочисленные авторы интернета, можно пробить дыру совсем не того размера, который необходим, имеющую смещение от проектного положения и неровные края;
  • посредством перфоратора, что потребует бурения нескольких отверстий по периметру и последующего выбивания куска бетона при помощи кувалды;
  • используя коронную насадку на перфоратор нужного диаметра, позволяющую выполнить ровное отверстие требуемого диаметра с минимальной погрешностью.

Небольшие монтажные хитрости

Перед началом работы составляется схема или проект системы водоснабжения. Схема должна включать все элементы системы с расчетом диаметра используемых труб и количеством вспомогательных деталей (соединительные муфты, штуцеры, объем утеплительного материала). Подготавливать траншею для трубопровода лучше в сухую и теплую погоду.

Пошаговая инструкция для монтажа:

  1. Подготовка проекта.
  2. Подготовка траншеи.
  3. Подготовка насоса и гидросистемы, проверка комплектации.
  4. Утепление и установка труб в траншею.
  5. Установка водозаборных элементов в колодец (необходимо помнить, что придется бурить бетонные кольца в колодце для установки водозаборного элемента, поэтому необходимо иметь ударную дрель или иной мощный инструмент).
  6. Соединение всех установленных элементов между собой.
  7. Если разводка в доме установлена заранее, то система сразу же проверяется на герметичность. Если поставка воды осуществляется бесперебойно, то траншея подлежит при необходимости дальнейшему утеплению и закрывании грунтом.

Герметичность водопроводной конструкции в месте стыков обеспечивается при помощи специального герметика на основе силикона.

Подробная схема водопровода загородного дома

Завести воду в строение можно по определенной инструкции.

  • Сначала его прокладывают под землей или по ее поверхности.
  • Затем опускаются в колодец, где монтируется глубинный насос.
  • При прокладке внешнего трубопровода желательно использовать небольшое количество стыковых соединений, вообще лучше делать цельную нитку от колодца до ввода в дом, к тому же ее обязательно нужно утеплить.
  • Изоляция трубопровода выполняется из различных материалов, самый простой — мин. вата.
  • После того как дейдвуд заведен, начинается обвязка оборудования.
  • Если говорить о насосной станции, которая будет находиться внутри жилого здания, то желательно организовать собственное помещение.
  • По дому разводку можно сделать из полипропиленовых труб.
  • Ее следует начать от приборов с большей потребительской способностью, (например, унитаз или душевая кабина) к меньшим (раковина и мойка).
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
