Водяные внутрипольные конвекторы отопления: виды, особенности монтажа и обустройства

Установка водяного конвектора

  • Большинство моделей конвекторов имеют толщину не более 10 см, поэтому их легко можно встроить в чистовую стяжку пола. Установку производят так:
  • Внутрипольный конвектор ставят на черновой пол поверх гидроизоляции в предназначенном для него месте и закрепляют с помощью уголков и винтов, входящих в комплект. К черновому полу уголки крепят с помощью дюбелей и шурупов.
  • Выравнивают с помощью регулировочных болтов его положение. Для этого болты вкручивают в отверстия по углам дна короба и, используя уровень, поднимают каждый угол до нужной высоты. Уголок, который крепит конвектор к полу, позволяет это сделать за счет продольного отверстия.
  • Подключают конвектор к системе отопления по выбранной схеме. Для подключения используют фитинги. Соответствующие виду используемых труб. Более надежными считаются медные трубы. Устанавливают регулирующий давление сервопривод на тройник, присоединенный к прямой трубе. Трубы, отходящие от конвектора и соединяющие его с системой отопления, размещают ниже уровня стяжки и теплоизолируют для уменьшения теплопотерь и во избежание перегрева стяжки пола.
  • Укладывают утеплитель, обычно используют пенополистирол. Выполняют армирование, после чего заливают стяжку, выравнивают и высушивают ее. Короб конвектора необходимо перед этим укрыть плотным материалом, предотвращающим попадание внутрь раствора.
  • Наносят или укладывают финишное покрытие пола. Устанавливают на конвектор защитную решетку.

Конвектор, установленный в стяжку пола

Благодаря различным размерам, конвекторы можно установить в любом помещении, включая застекленные лоджии и террасы. Соединяя несколько конвекторов последовательно, можно создать греющий контур вдоль стеклянных стен.

Конвектор на застекленной лоджии: установка и подключение

Конвектор на застекленной лоджии: финишная отделка пола

Наглядно увидеть процесс установки конвектора можно в видеоролике.

Что собой представляют водяные встраиваемые конвекторы?

Стандартные модели водяных конвекторов состоят из следующих элементов:

  • корпус из оцинкованной стали или нержавейки;
  • решетки;
  • автоматический прибор, управляющий отоплением;

Устройство встраиваемого конвектора

  • теплообменник;
  • клапан для удаления воздуха;
  • узел подключения.

Главный элемент любого конвектора – это теплообменник, так как именно он отвечает за непосредственную опцию обогрева жилья. В свою очередь, корпус отвечает за защитную функцию, а решетки – за декоративную.

Принцип работы водяных приборов довольно прост: холодный воздух помещения контактирует с нагревательными элементами прибора, затем сам нагревается, увеличивается в объеме и через выходные решетки снова поступает в комнату. То есть осуществляется конвекция: холодные воздушные массы опускаются к конвектору, а горячие – поднимаются от него вверх.

Встраиваемые водяные модели универсальны – их можно подключить к любым подводящим трубам, независимо от габаритов и материала. Также нужно отметить, что водяные конвекторы подходят для использования и в центральных, и в автономных системах отопления.

Принцип циркуляции воздуха при обогреве конвектором

Внутрипольный конвектор или его аналог — теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

  • Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
  • Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
  • Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
  • При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

Внутрипольный конвектор перед французским окном

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

  • Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
  • Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
  • Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

  • Подготовку в полу ниши для короба.
  • Монтаж короба.
  • Подключение теплообменника.


Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

  • Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
  • Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.


Гибкое подсоединение

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.


Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

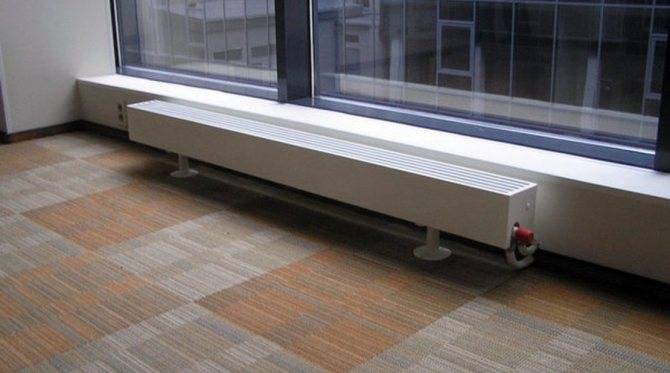

Сфера использования напольных радиаторов

Для начала разберемся, где используют приборы отопления, которые устанавливаются на пол.

Водяные напольные батареи отопления целесообразно применять в таких случаях:

  1. В помещениях, где по тем или иным причинам не получается установить традиционные радиаторы для настенного монтажа. Такое часто бывает в домах, где стены выполнены из рыхлого материала (газобетона, пенобетона) или обшиты гипсокартоном. На них нельзя навешивать даже легкие алюминиевые приборы.
  2. В витринах магазинов и ТРЦ применяют низкие напольные радиаторы отопления для панорамных окон. Такое остекление нельзя оставлять без тепловой завесы, потому что на окнах будет скапливаться конденсат, образовываться наледь.

В отличие от навесных отопительных агрегатов напольные батареи устанавливаются только на пол, не крепятся на стены. Высота этих приборов меньше, чем у их секционных собратьев. Подставка под агрегат жестко прикрепляется к полу.

Преимущества и недостатки

К преимуществам, которые имеют низкие радиаторы отопления, можно отнести следующее:

  • агрегат можно монтировать в любом месте, не обращая внимания на высоту окон;
  • низкий отопительный прибор экономит свободное место в помещении;
  • благодаря стильному дизайну и привлекательному внешнему виду батарея не портит интерьер помещения, вписывается в любой дизайн комнаты;
  • можно монтировать в помещении с панорамными окнами, чтобы создавать тепловую завесу перед ними;
  • при установке не имеет значения материал и прочность стен, потому что батареи к ним не крепятся.

Минусы у подобных отопительных приборов тоже есть, они заключаются в следующем:

  1. Чтобы подключить батарею к отопительной системе, нужно проложить трубы в стяжке пола, потому что они будут мешать при расстановке мебели. Скрытая прокладка трубопроводов считается не лучшим вариантом, потому что обслуживать и ремонтировать сети сложнее.
  2. Тепло от этих приборов отопления распределяется неравномерно, поэтому агрегат не подходит для обогрева помещений значительной высоты. При этом некоторые участки комнаты могут вообще не обогреваться.
  3. Из-за скрытой прокладки трубопроводов стяжку пола в помещении делают определенной высоты, что создает трудности при креплении радиаторов.

Существенным недостатком напольных отопительных агрегатов является то, что они стоят дороже секционных навесных батарей, а помещение обогревают хуже.

Разновидности напольных батарей

Все горизонтальные радиаторы отопления, которые монтируются на пол, делятся на несколько видов в зависимости от материала исполнения:

Батареи из чугуна повсеместно применялись в прошлом столетии, но эстетической привлекательностью они похвастаться не могут. Их основной минус в том, что внутри конструкция быстро заиливается, поэтому ее нужно регулярно прочищать (примерно раз в три года). При механическом воздействии чугун может трескаться. То же происходи и при гидроударах. Большей популярностью сегодня пользуются стальные радиаторы. Они достаточно прочные и внешне привлекательные. Однако пластинчатые приборы из стали часто протекают в районе сварного шва. Самые надежные и красивые биметаллические агрегаты. Внутри алюминиевого корпуса находится стальной сердечник. Благодаря этому теплоотдача прибора достаточно высокая, а оптимальная прочность позволяет монтировать их в централизованных сетях с высоким давлением. Алюминиевые батареи самые легкие, но они не рассчитаны на высокое давление в сети, поэтому применяются только в автономных системах

Важно тщательно подбирать материал труб и фитингов, потому что с некоторыми металлами алюминий формирует гальванические пары

По конструкции напольные агрегаты бывают панельные и секционные. Панельные батареи делают только из стали, а секционные производятся из биметалла, чугуна или алюминия. Кроме этого, все отопительные приборы бывают разной высоты.

Область применения и основные достоинства

При всей своей эффективности, традиционная система отопления является далеко не самым удачным решением с точки зрения интерьерного дизайна. Даже ультрасовременный настенный или напольный радиатор, имеющий стильный и привлекательный внешний вид, не всегда органично вписывается в обстановку, занимая к тому же немало полезного пространства.

Сфера использования

В помещениях с панорамными окнами или стеклянными наружными дверями, которые сегодня являются достаточно популярными, наблюдаются некоторые технические трудности размещения отопительных приборов.

Указанных недостатков полностью лишен водяной или электрический «теплый пол». Но и он далеко не всегда может выступать в качестве основного отопления. Во-первых, температура пола с подогревом не может превышать комфортную для человека температуру 22…25°С. Во-вторых, «теплый пол» несовместим с некоторыми видами напольных покрытий (паркет, ламинат), имеющих хорошие теплоизоляционные свойства. Проблему решила блестящая идея: оставить радиатор, но спрятать его в конструкцию пола. Так появились встраиваемые конвекторы отопления.

Преимущества

Эти устройства имеют следующие преимущества:

  • освобождают значительную часть пространства помещения;
  • не портят интерьер;
  • в отличие от открытых радиаторов и «теплых полов», могут подключаться к теплоносителю с высокой температурой (до 90°С).

Еще одним преимуществом конвекторов встраиваемых в пол является их безопасность. Прибор закрывает защитно-декоративная решетка, которая ограничивает доступ к его горячей части. Это качество делает данное изделие идеальным вариантом для оснащения квартиры или дома, где есть маленькие дети.

Вид напольного конвектора в разрезе.

Вся конструкция внутрипольного водяного конвектора находится практически на виду, поэтому любая протечка будет сразу же обнаружена. Водяные «теплые полы» такого достоинства не имеют. Некоторые модели встраиваемых конвекторов могут оснащаться вентиляторами, улучшающими циркуляцию воздуха. Такое усовершенствование наиболее оправдано при подключении прибора к низкотемпературному контуру (с температурой теплоносителя в пределах 55°С).

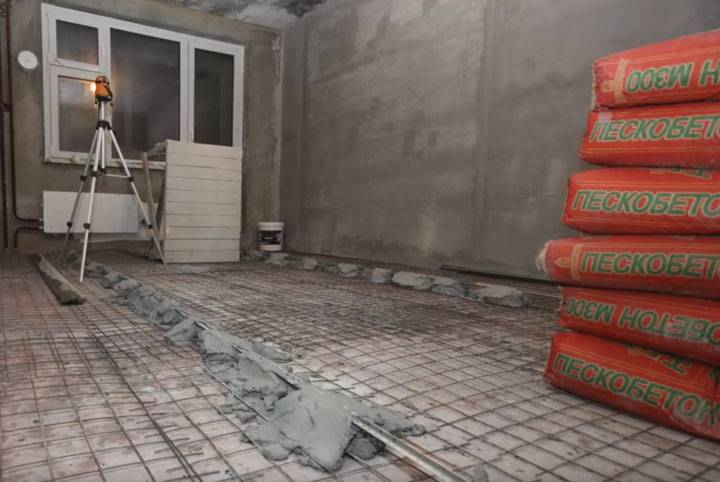

Толщина стяжки и уровень пола

Если у вас толщина стяжки по всей квартире составляет примерно 5см, то для установки внутрипольного конвектора, придется сверху налить еще целых 7см.

А это примерно 3 мешка смеси на 1м2. Или 320 мешков на квартиру площадью в 100м2.

В итоге, вы получите ни много ни мало – 13 тонн стяжки. В обычную Газель входит примерно 1,5 тонны.

И привезти в свою квартиру почти 10 Газелей стяжки просто для того, чтобы поставить себе внутрипольный конвектор, не очень умное решение.

А это значит, что примерно в 70% квартир, вы просто не сможете налить необходимое количество стяжки для установки 120-го короба.

Как правильно выбрать водяные приборы отопления?

При покупке внутрипольного конвектора отопления стоит обратить внимание на наличие сертификатов качества. В первую очередь нужно обращать внимание на наличие сертификатов качества

Конвекторы водяные любой марки и производителя должны соответствовать ГОСТ 20849-94. Наличие вмятин и повреждений на корпусе в виде царапин говорят о низком качестве продукции. Данный товар в своей конструкции должен иметь цветной металл. Именно он обеспечивает высокий процент теплоотдачи – основное преимущество оборудования, встраиваемого в пол. В противном случае желаемого эффекта не будет

В первую очередь нужно обращать внимание на наличие сертификатов качества. Конвекторы водяные любой марки и производителя должны соответствовать ГОСТ 20849-94

Наличие вмятин и повреждений на корпусе в виде царапин говорят о низком качестве продукции. Данный товар в своей конструкции должен иметь цветной металл. Именно он обеспечивает высокий процент теплоотдачи – основное преимущество оборудования, встраиваемого в пол. В противном случае желаемого эффекта не будет.

Сопутствующие товары также должны быть отмечены сертификатом качества.

В добротном нагревательном элементе присутствует клапан регулировки подачи теплоносителя. Для подачи теплоносителя к оборудованию лучше выбрать гофрированную трубу из нержавеющей стали. Это убережет от дальнейших поломок всей системы и растрат на ремонт.

Особенности выбора

Выбор подходящих конвекторных обогревателей начинается еще на этапе проектировки отопительной системы, а также при постройке дома. Если вы планируете использовать панорамные окна, присмотритесь к внутрипольным конвекторам и предусмотрите ниши для их встраивания. В остальных случаях можно обойтись настенными моделями, располагая их под окнами и вдоль глухих стен. Еще один вариант для почти скрытого отопления – это плинтусные конвекторы, обладающие минимальными размерами.

Для того чтобы правильно подобрать мощность конвекторного обогревателя просто умножьте площадь помещения на 100, полученное число и будет необходимой мощностью в Ватах.

Необходимая тепловая мощность рассчитывается точно так же, как в случае с обычными радиаторами, исходя из 100 Вт на 1 кв. м. Что касается выбора по стране производителя, то тут есть некоторые нюансы – устройства, производимые в России, отличаются оптимальным сочетанием цены и качества. Зарубежное оборудование более качественное, но и дорогое. Что касается Китая, то тут нужен индивидуальный подход, так как качество китайской продукции непредсказуемое.

Производители водяных конвекторов отопления из России – ТЗПО, «Бриз», «КЗТО Радиатор», «Конрад», Varmann, «Изотерм», НББК, «Вилма» и Technoheat.

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа

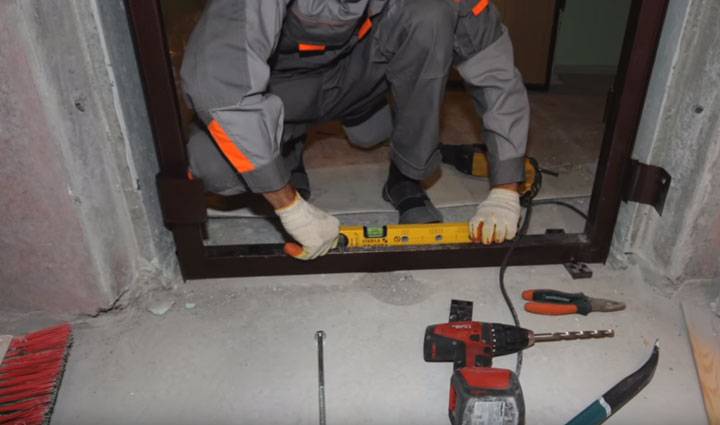

Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.
