Как выбрать модель обогревателя?
На современном рынке такое множество обогревателей, что разбегаются глаза и можно легко запутаться в предложениях. Давайте разберем все преимущества и недостатки основных видов обогревателей, чтобы облегчить себе выбор.
Итак, обогреватели делятся на:
- Тепловентиляторы
- Масляные обогреватели
- Конвекторные обогреватели
- Инфракрасные обогреватели
- Кондиционеры с режимом «холод-тепло».
Безопасность обогревателя — один из самых важных параметров выбора
Тепловентиляторы
Самые популярные из всех обогревателей – это привычные нам электрические тепловентиляторы, которые обладают двумя несомненными преимуществами: относительно низкая цена и большая мобильность.
Принцип работы обогревателя прост: нагревается элемент из металла или керамики, а затем теплый воздух с помощью вентилятора раздувается по помещению. Такие модели можно использовать и как обычные вентиляторы – для создания приятного «ветерка». Нагреваются вентиляторы быстро, легко переставляются в нужное место, поэтому оказываются неоценимыми помощниками, когда нужно быстро согреться.
Увы, имеются у них и недостатки. Шумная работа таких вентиляторов нередко доставляет дискомфорт, а нагревание поглощает слишком много кислорода из воздуха, поэтому долгое сидение в помещении с таким обогревом чревато головной болью из-за нехватки кислорода. Ну и, наконец, этот тип вентиляторов самый пожароопасный, поэтому его нельзя оставлять на ночь или в помещении, где находятся дети без взрослых.
Масляные обогреватели
Принцип данного типа обогревателей построен на герметичном корпусе, в котором находится минеральное масло. Внешне масляные обогреватели чаще всего похожи на ребристую батарею, поэтому очевидно, что чем больше ребер у обогревателя, тем больше от него будет тепла. Тепло он держит значительно дольше, а потому надежнее прогревает помещение. Кроме того, он совершенно безопасен для детей, поэтому его можно ставить в детских комнатах и даже оставлять на ночь. Также несомненным достоинством масляных обогревателей является их бесшумная работа и то, что они не сжигают кислород в помещении.
Недостатки этой модели малосущественны – цена несколько выше, чем у тепловентиляторов, и нагреваются они несколько дольше, поэтому до полного прогрева помещения придется немного подождать. Кроме того, поверхность нагревателя очень горячая, поэтому необходимо подобрать место, где дети или старики не смогут случайно к нему прикоснуться.
Конвекторные обогреватели
В обогревателе этого типа нагревательным элементом является специальная труба из металла. В нее поступает воздух, нагревается и поднимается к потолку помещения, а на его смену заходит новый холодный воздух
Поэтому важно, чтобы обогреватель стоял на полу
У него такие же достоинства, как и у масляного обогревателя: он бесшумно работает, не сжигает кислород и хорошо прогревает помещение
Высокая цена обусловлена тем, что конвекторы могут с высокой точностью поддерживать температуру в помещении, что очень важно, когда в доме есть маленькие дети. Также он совершено пожаробезопасен, что также важно при наличии стариков и детей
Инфракрасные обогреватели
Этот тип обогревателей использует инфракрасные лучи, то есть обогреватель нагревает предметы, на которые падает свет, а лучи отдают тепло в окружающее пространство.
К достоинствам таких обогревателей относится то, что они могут обогреть помещение любого размера. Их используют даже на улице – к примеру, на даче или в частном доме. Недостаток у данного типа обогревателей только один – слишком высокая цена, хотя она оправдывается весьма эффективной работой.
Кондиционеры с режимом «холод-тепло»
Те, у кого дома есть кондиционер, знают, что он спасает не только в жару, но и в холод. Практически все современные сплит-системы имеют режим «холод-тепло». Поэтому с его помощью можно нагреть помещение, и главное – помнить два основных правила:
- У каждого кондиционера есть допустимый температурный порог, при котором он может работать. Стандартный порог: разница между домашней и уличной температурой не должна превышать 8°. Нарушать этот порог запрещено, иначе кондиционер сломается.
- Направление горячего потока воздуха должно быть только вниз, так как по законам физики теплый воздух поднимается к потолку, а холодный скапливается ближе к полу.
Преимущества кондиционера очевидны – не нужно тратиться на дополнительный обогреватель, да и температуру в помещении можно регулировать автоматически. Недостатки – кондиционером в режиме «тепло» можно пользоваться только в период, пока на улице не похолодало и температура воздуха не опустилась до +5°. И, уж конечно, кондиционер не может обогревать помещение при минусовой температуре.
Выпускаемые модельные линейки
Небольшие модели применяются как источники дополнительного тепла
Лучшие для подогрева воздуха в помещении — модели Volcano VR. Для полноценной работы им не нужен уличный воздух — он берется непосредственно в здании.
В 2019 году выпускаются следующие модели:
- Вулкано тепловентилятор Mini с двигателями AC и EC;
- VOLCANO VR1, VR2, VR3 с движками AC, EC;
- отопитель Вулкан VR-D.
С 2018 года изготовление моделей с проверенными годами двигателями AC уменьшено. Европа перешла на движки с умеренным энергопотреблением EC. Энергосберегающие модели экономят 16% энергии.
Volcano Mini
Отопительные вентиляторы предназначены для прогрева помещений с помощью теплоносителя и распределения потоков управляемыми жалюзи. В конструкции присутствует пара теплообменников с температурой теплоносителя до 130 градусов. Расход воздуха — 2100 куб.м./час. Шумность двигателей на уровне 52 дБ. Вес 17,5 кг. Средняя стоимость 21000 руб. Низкая стоимость, средний расход воздуха, длина струи до 14 м, основание для активного применения при обогреве малых и средних по площади помещений.
Volcano VR1
Популярная линейка вентиляторов с мощностью 5 — 30 кВт. Цена 27000 руб. Вода используется в качестве теплоносителя под давлением до 1,6 Мпа. Температура рабочей среды — до 130 градусов. Вентилятор создает шум до 56 дБ. Напряжение питания — 220 В однофазной сети. Обороты двигателя — 1380 об/мин. Эта модель используется для бытовых нужд в помещениях средней величины. Удобна при отсутствии трехфазного напряжения.
Volcano VR2
Модель, работая от 220 В, способна нагреть помещение большой площади — ангар, склад, спортивный зал
Тепловая мощность 8—50 кВт обогревает большую площадь. Это интересно для спортплощадок, торговых центров с дефицитом трехфазного тока. Модель работает от 220В. Длина факела струи составляет 22 м, вертикальная — 11 м. Стоимость оборудования — 33000 рублей. 2 теплообменника с суммарным объемом 2,16 куб.дм. отвечают за прогон воздуха объемом 4850 куб.м/час.
Volcano VR3 EC
Волкано тепловентиляторы мощностью 13-75 кВт относятся к промышленному оборудованию. Горизонтальная струя воздуха достигает 25 м, вертикальная – до 15 м. У этой модели Вулкана отопление воздушное — 5700 куб.м/час. Этот расход достигается работой небольшого движка мощностью 0,37 кВт. Эффективность модели Вулкан позволяет использовать отопительный прибор для обогрева помещений в тысячи квадратных метров. Прочные сорта пластика защищают от агрессивных сред, ультрафиолета, выдерживают жару, холод, влажность. Аппараты серии небольшие по размеру и привлекательны в дизайне.
Volcano Mini EC
Энергосберегающие двигатели мощность 95 Вт обеспечивают горизонтальный поток до 14 м, а вертикальный — до 8 м. Оборудование компактно, что нужно для малых помещений. Производительность отопления Вулканом при этом не страдает, достигая 2100 куб.м./час. Тепловая мощность 3— 20 кВт.
Самостоятельная установка тепловентилятора
Перед самостоятельной сборкой необходимо тщательно изучить устройство тепловентилятора. Он состоит из трех главных частей:
- отдельного корпуса (металлического или пластикового);
- вентилятора;
керамического, спирального или трубчатого нагревательного элемента.
Размер, мощность и дизайн современных тепловентиляторов позволяют использовать их в помещениях самого разного назначения — от простого гаража до гостиной в доме
Способ установки, габариты и мощность обогревателей бывают разными. Принцип работы достаточно прост: поток холодного воздуха вентилятором направляется к нагревательному элементу, где температура его повышается на определенное количество градусов, а затем, уже нагретый, распространяется по комнате. Основное преимущество стационарного обогревательного прибора состоит в эффективном, быстром подогреве воздуха на ограниченной территории. Кроме того, небольшое устройство удобно переносить с места на место и использовать лишь при необходимости.
Синие стрелки обозначают холодный воздух, который поступает в корпус устройства и под действием вентилятора устремляется к нагревательным элементам. Красные — нагретый воздух, имеющий определенное направление
Многие модели, в том числе и самостоятельно изготовленные, можно использовать в жару, отключив нагревательные элементы, тем самым превратив аппарат в обычный вентилятор.
Изучив схему устройства прибора, необходимо подобрать детали, которые пригодятся для сборки. Большую часть их даже не придется приобретать: в любом доме найдутся неисправные устройства, подходящие материалы, провода, крепления, инструменты. Можно выбрать один из предлагаемых вариантов или спроектировать свой. Расскажем подробнее, как сделать тепловентилятор своими руками из канального вентилятора и блока питания.
Назначение устройств
Объекты, для которых приобретаются тепловентиляторы технического формата, следующие:
- Помещения для хранения чего-либо – склад, бункер, павильон.
- Промышленные внутренние площади – цех, мастерские.
- Торговые площади – магазин, супермаркеты, крытые рынки.
- Сельскохозяйственные постройки – фермерские, птицефабрики, теплицы, животноводческие фермы и сооружения контор.
- Здания автомобильного обслуживания – гараж, станции технического осмотра, крытые парковки или стоянки.
- Спорткомплексы с бассейнами, залами для тренировок и занятий.
- общего пользования – аэропорты, ж/д вокзалы, автостанции.
- Прочие объекты – подсобные помещения, скульпторские студии и другие.
Во время эксплуатации следует применять стандартные меры предосторожности по исключению воспламенения вблизи оборудования. Нельзя ставить, вешать или иным образом размещать возле тепловентилятора опилки, стружки, бумагу и иное, что может легко загореться или тлеть от потока горячего воздуха
Рейтинг производителей
Ведущими производителями водяных тепловентиляторов считаются:
Тепломаш. Более 25 лет производитель выпускает качественное и долговечное тепловое оборудование для России, СНГ и зарубежных стран, в числе которых США и Канада. Покупатели компании – коммерческие предприятия, крупные промышленные объекты и частные лица. В арсенал завода входит широкий спектр моделей, среди которых любой клиент найдет то, что ему нужно.
Ballu. Компания выпускает компактные водяные тепловентиляторы для дачи, дома и офисов. Устройства отличаются простотой использования, оригинальным дизайном. Обогреватели сохраняют кислород на нужном уровне. В некоторых моделях есть встроенный термостат, поддерживающий заданный режим автоматически. Бренд выделяет инновационный подход в разработке выпускаемой техники.
Tropic. Компания с 1998 специализируется на универсальной обогревательной технике и отличается инновационным подходом. Компактные устройства от Tropic-line подходят для прогрева производства, складов, автомоек и СТО. Некоторые модели оснащены терморегулятором, который отключается при достижении заданной температуры. Это очень удобно для бытового использования.
Краткий обзор основных линеек
| Модель | Характеристики |
| Тепломаш МW КЭВ-32М3,5W2 | Настенный/потолочный водяной тепловентилятор. Подходит для обогрева складов, производственных помещений и торговых объектов. Обеспечивает быстрый и равномерный нагрев воздуха до 28 градусов на дальность 8 м. Мощность электрического двигателя – 16,1 кВт. Производительность – до 1 700 м³/ч. Подключается к однофазной электросети напряжением 220 В. Угол поворота и наклона регулируется благодаря монтажному кронштейну. Пульт HL10 позволяет добиться удобного управления. |
| Тепломаш МW КЭВ-100М5W2 | Настенный/потолочный водяной тепловентилятор. Подходит для обогрева крупных производственных помещений и складов. От предыдущей модели отличается мощностью – 50, 8 кВт – и дальностью распространения тепла, 28 м. Производительность – до 6 500 м³/ч. Имеет три режима работы. |
| Тепломаш TW КЭВ-180T5.6W3 | Одна из мощнейших моделей линейки. Тепловая мощность составляет 120 кВт. Производительность – до 7 600 м³/ч. Подключается к трехфазной сети напряжением 380 В. Укреплен прочным стальным корпусом с защитой от перегрева. Температура регулируется. Есть патрубки подключения к системе водоснабжения. |
| Ballu BHP-W2-100-S | Универсальный обогреватель с тремя режимами работы. Тепловая мощность устройства составляет 95 кВт. Подключается к однофазной сети 220 В. Преимуществами модели выступает низкий уровень шума, трехрядный медно-алюминиевый теплообменник и повышенная экономичность потребления энергии. Есть функция охлаждения «Фанкойл». |
| Ballu BHP-W3-15-LN | Подходит для равномерного обогрева любых помещений высотой более 3 м. Корпус устройства поглощает шум двигателя. Мощность оборудования 18,3 кВт, производительность – 2 800 м³/ч. Может устанавливаться на стены или потолок под любым углом. |
| Tropic-line AERO 35D40 | Компактный водяной тепловентилятор мощностью 41,4 кВт. Оснащен двухрядным алюминиевым теплообменником. Имеет прочный корпус из оцинкованной стали. Производительность – 4 300 м3/ч. |
| Tropic-line AERO 25D35 | Мощность устройства составляет 29,6 кВт. Производительность – 2 400 м³/ч. Нагревается с помощью двухрядного алюминиево-медного теплообменника. Корпус выполнен из оцинкованной стали. Отличается компактностью и экономичным расходом энергии. Гарантийный срок – 3 года. |
Выводы
- Водяной тепловентилятор – мощное, безопасное и эффективное устройство для обогрева помещений разной площади с экономичным потреблением электроэнергии.
- Принцип работы устройства заключается в нагревании воздуха по всей площади помещения. Происходит это посредством образования горячего воздушного потока лопастями вентилятора. Воздушный поток, в свою очередь, нагревается благодаря теплообменнику с циркулирующей горячей водой внутри.
- При выборе водяного тепловентилятора можно руководствоваться общей формулой – S × h/30 = X кВт. Так вы определите необходимую мощность устройства.
- В зависимости от рабочих характеристик тепловентиляторы подключаются к электросетям с напряжением 220 В (двухфазным) и 380 В (трехфазным).
- «Тепломаш», Ballu и Tropic-line – ведущие производители водяных тепловентиляторов в России.
Автор статьи: Леонид Васильев
Водяные настенные тепловентиляторы – топ 3
Ballu BHP-W3-20-S НС-1136094
Популярная и компактная модель тепловентилятора.
Мне нравится5Не нравится4
Бюджетный водяной обогреватель для отопления магазинов, подсобок, автомоек, гаражей, складов. Можно уставить даже в офисе или на рабочем месте, за счет современного лаконичного дизайна подойдет к любому интерьеру. Пиковая производительность в час 3200 куб.м., а дельта температуры составляет 23 °С. С монтажом модели не будет сложностей, так как ее габариты 64×58,5×30 и вес 8 кг. Полипропилен поглощает лишний шум, поэтому тепловентилятор не отвлекает.
Максимальная тепловая мощность у компактной модели около 24550 Вт, при этом режим работы настраивается вручную. В теплое время года пригодится вентиляция воздуха без нагрева. Примерная стоимость 25000 рублей.
Плюсы и минусы
современные качественные материалы корпуса;
компактный и легкий;
тихий.
не обнаружено.
Volcano мод. NEW VR Mini AC 3-20 кВт 1-4-0101-0445
Корпус конструкции на основе АБС-пластика, легко поддающему переработке.
Мне нравится5Не нравится4
Серия VR mini AC понравилась покупателям удачным сочетанием компактности и производительности. Максимальная тепловая мощность нагревателя – 20000 Вт, но ее можно уменьшить вручную, если стало слишком жарко. Двурядный теплообменник быстро обогреет до 200 кв.м. Пластиковый корпус заметно облегчает вес до 13 кг и поглощает излишние шумы двигателя. Максимальный расход воздуха примерно 2100 куб.м/час.
Плюсы и минусы
низкие затраты топлива;
обогревает быстро;
качественная сборка системы.
нет защиты от перегрева.
Тепломаш КЭВ-25T3W2
Водяной тепловентилятор для отопления офисов, комнат администрации, спортзалов и других помещений.
Мне нравится5Не нравится4
Доступен настенный и потолочный вариант установки, а также под углом 30 градусов. Мощность до 12000 Вт, что удобно для регулярного использования в небольших комнатах. Устройство отличается маленькими габаритами – 48x32x41 см – поэтому найти место для установки не сложно. Силу продува и, соответственно, расхода воздуха регулируется вручную: 600/900/1200 куб.м.
На пике работы тепловентилятора уровень шума не превышает 46 дБ, что практически не ощутимо. 2 ряда нагревателя и система решетки на корпусе равномерно подает горячий воздух. Класс защиты система IP44. Приблизительная цена прибора – 22000 рублей.
Плюсы и минусы
пульт в комплекте;
подойдет для маленьких помещений;
легкий монтаж.
не обнаружено.
Принцип действия и конструкция масляного обогревателя
Данное устройство представляет собой герметичную стальную емкость с нагревательным элементом, заполненную трансформаторным маслом («веретенкой»). Управление нагревом осуществляется термостатом. В конструкцию данного прибора входят следующие элементы:
- Емкость. Может быть в двух исполнениях: плоская панель, в виде радиатора;
- Нагревательные элементы. В большинстве моделей устанавливаются ТЭНы;
- Масло, которое играет роль теплоносителя с высоким коэффициентом теплоемкости и длительным периодом остывания;
- Блок управления, в который входит термостат, регулятор температуры, тумблер питания.
Устройство масляного обогревателя
Принцип действия прибора основан на явлении конвекции. После подачи напряжения на прибор ТЭНы начинают разогревать масло, которым заполнен радиатор. По достижении определенной пользователем температуры, термостат отключает нагревательные элементы. После того, как температура теплоносителя снизится на несколько градусов, ТЭНы включаются и вновь нагревают его до заданной температуры.
В зависимости от способа крепления, все масляные радиаторы делятся на следующие виды:
- настенные;
- напольные;
- настольные;
- потолочные;
- для детских кроваток. Напольная модель Агрегат со встроенным вентилятором Настенный обогреватель
Для увеличения скорости прогрева воздуха в помещении, некоторые модели оснащаются вентилятором, который равномерно распределяет нагретые воздушные массы.
Достоинства:
- Большая площадь теплообмена, обусловленная формой и размерами емкости;
- Бесшумность. В данных устройствах (кроме моделей оснащенных вентилятором) нет механических узлов;
- Экологичность. Приборы не влияют на качественные характеристики воздуха, не выделяют неприятных запахов;
- Безопасность. Благодаря герметичной емкости и сравнительно невысокой температуре нагрева поверхности, такие приборы полностью безопасны в эксплуатации;
- Экономичность. Высокая теплоемкость теплоносителя позволяет редко включаться ТЭНам, что в значительной степени экономит электроэнергию;
- Надежность и долговечность. В приборе нет движущихся частей, поэтому ломаться, в принципе, нечему. Герметичный резервуар не дает возможности кислороду воздействовать на его внутреннюю поверхность, что исключает воздействие коррозии.
Недостатки:
- Длительное время первоначального нагрева.
- Большой вес. Данный недостаток не является критичным, так как каждая напольная модель оснащается колесиками для удобного перемещения.
Выбор между тепловой пушкой и тепловентилятором
Если с выбором, что лучше тепловентилятор или обогреватель масляного типа более менее ситуация понятна, то тепловые пушки и тепловентиляторы обладают практически одинаковым принципом работы, и могут возникнуть затруднения при подборе оборудования.
Но есть несколько отличительных черт тепловой пушки от данного устройства, и заключаются они в большей интенсивности и высокой мощности работы. Если потребителя интересует вопрос: что лучше тепловая пушка или тепловентилятор, то для обширных помещений, которые являются нежилыми или временно нежилыми, подойдет первый вариант оборудования.
Еще по этой теме на нашем сайте:
- Какие батареи водяного отопления купить — выбираем биметаллические радиаторы Производители отопительного оборудования предлагают разнообразные типы отопительных устройств. Неискушенному человеку достаточно сложно решить, какие батареи водяного отопления купить. Выбор зачастую делается в пользу дизайна радиатора…
Электроотопление частного дома своими руками — цена и отзывы
- Существуют различные варианты электрообогрева жилья. Но, кроме многообразия существующих вариантов систем обогрева при помощи электричества, существует и ряд факторов, в которых необходимо разобраться. Электроотопление дома…
Как сделать своими руками коллектор для отопления частного дома
- Большинство из тех, кто строит частные дома, задумывается об обогреве дома и существует множество вариантов того, как можно обогреть свой дом, но еще интересует вопрос…
Выбираем настенные тепловентиляторы для дома и дачи, смотрим характеристики, читаем отзывы
- Электрический ток не только обеспечивает освещение в загородных домах и коттеджах, но еще служит источником энергии для питания такого устройства, как настенные тепловентиляторы для дома….
Основная классификация
Разновидность бытовых электрических тепловентиляторов небольшая. В основном отличия могут быть по мощности, конструктивным особенностям, типу нагревательного элемента и функциональным возможностям. Перейдем к рассмотрению всех существующих отличий.
По мощности
Любая группа электрических приборов обязательно имеет различия по мощностным параметрам, будь то бытовая техника, электроинструмент или даже обогреватель. В нашем случае изделия могут иметь мощность от 0,4 кВт до 5 кВт. Максимальная характеристика является условной, т.к. нет четкого разграничения между вентиляторами и тепловыми пушками. Но все же 5 кВт считается уже пушкой. Для дома принято использовать агрегаты мощностью до 2,5 кВт, чего вполне достаточно для местного обогрева комнаты.
По типу нагревательного элемента

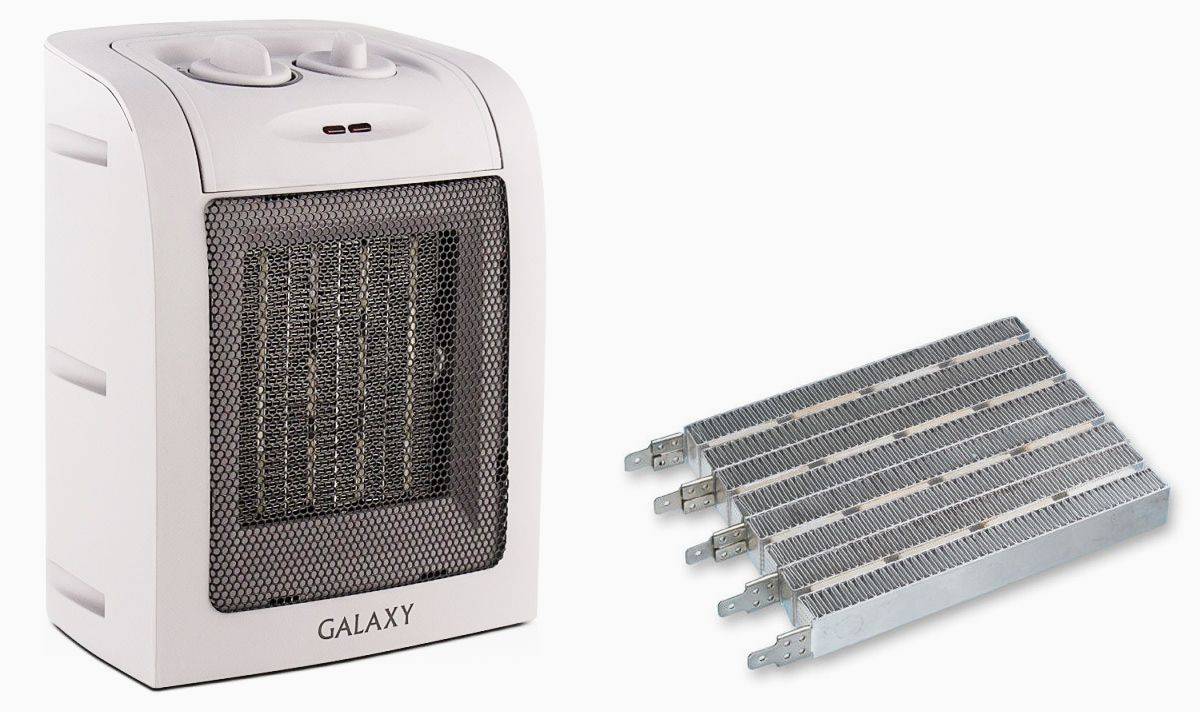

Существуют бытовые электрические тепловентиляторы со спиралью, ТЭНом и керамическим нагревательным элементом. Первый вариант более дешевый, а соответственно и менее надежный. Нагревание воздуха осуществляется путем прохождения потока через нагретую до нескольких сот градусов спираль. В итоге происходит сжигание не только мелкой пыли, но и кислорода. Результат – вероятность возникновения головной боли и неприятный запах в комнате. Еще один важный недостаток – пожароопасность устройства. Если случайно корпус опрокинется, возможен перегрев спирали и дальнейшее воспламенение объектов, находящихся вблизи.
Второй вариант является небольшой модернизацией обогревателя со спиралью. Преимущество конструкции ТЭНа заключается в увеличенном сроке службы и высокой пожаробезопасности.
Третий вариант имеет массу преимуществ, а, соответственно, и более высокую стоимость. В данном случае нагревание осуществляется с помощью керамических пластин, температура которых значительно ниже. В результате ни воздух, ни пыль не сгорает, что делает пребывание в комнате комфортным. Также следует отметить, что керамические тепловентиляторы практически бесшумные, имеют более длительный срок службы и к тому же не станут причиной пожара.
По способу крепления
На сегодняшний день выделяют настенные, напольные и настольные (их еще называют переносными) устройства.
Настенные бытовые тепловентиляторы, работающие от сети, имеют сходство с кондиционерами, т.к. их форма такая же горизонтальная. Основное преимущество в том, что обогреватель не путается под ногами и в то же время может дополнять интерьер комнат. Крепление осуществляется на кронштейны, идущие в комплекте.
Напольный бытовой тепловентилятор обладает высокой мощностью, но занимает свободное пространство, что является минусом в маленькой комнате. Чаще всего обогреватель установлен на поворотном основании (как на фото ниже), ножках либо колесиках. Последний способ более удобный для перемещения по комнате.
Настольные электрообогреватели зарекомендовали себя как удобные, дешевые и очень мобильные изделия. Обладают они, конечно же, меньшей мощностью, но в то же время компактные габариты позволяют их перевозить с собой либо хранить на полке.
По дополнительным возможностям
Среди вспомогательных функций, которыми могут отличаться электрические бытовые тепловентиляторы, следует выделить:
- присутствие датчика автоматического отключения питания при опрокидывании либо перегреве (отвечает за пожаробезопасность изделия);
- наличие таймера включения/отключения (очень удобная функция, позволяющая снизить потребление электроэнергии);
- возможность управления с помощью дистанционного пульта (актуально для настенных и напольных агрегатов);
- наличие ЖК-дисплея на корпусе (как правило, он присутствует на современных моделях, которые имеют терморегулятор электронного типа);
- бытовой электрический тепловентилятор с терморегулятором (данный прибор позволяет выставлять оптимальную температуру в комнатах, что влияет и на комфорт, и на экономию электроэнергии);
- возможность установки режима работы, тут следует немного разъяснить, т.к. в некоторых моделях вентилятор может нагнетать только теплый воздух (через нагревательный элемент), а может и холодный (при выключенном нагревателе).
Рекомендуем просмотреть видео о том, как выбрать бытовой электрический тепловентилятор для дома:
Инструкция по правильному выбору тепловентилятора
Материал, необходимый для создания тепловентилятора
Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:
- Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
- Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
- Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
- Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
- Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.
Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.
Инструмент, необходимый для создания обогревателя
- Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
- Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
- Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
- Линейка, карандаш, ножницы по металлу.
Процесс сборки
Этап 1
Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.
- Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
- Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
- Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
- Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
- Крепим ее жестко на лицевую сторону рамки.
Этап 2
- Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
- Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
- На концах теплообменника нарезаем резьбу для присоединения к муфтам.
- В верхнюю точку теплообменника впаиваем кран Маевского.
Этап 3
- Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
- После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.
Этап 4
- Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
- К трубам центрального отопления присоединяем краны.
- После чего, через муфты, подсоединяем к нашему вентилятору.
Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.
Устройство и принцип работы тепловентилятора
Тепловентилятор предназначен для обогрева любых бытовых помещений, является наименее дешевым среди обогревающих приборов, имеет очень компактные размеры, работает от электричества.
Наглядный принцип работы тепловентилятора.
Термовентиляторы имеют довольно простую конструкцию: нагревательный элемент и вентилятор, способствующий постоянному перемещению воздуха, что существенно ускоряет нагрев. Качество и скорость обогрева в первую очередь зависит от нагревательного элемента:
- Открытый трубчатый электронагреватель (ТЭН). Используется в наиболее дешевых вариантах. Проволочная электрическая спираль нагревается до высоких температур, вплоть до 1200°C. Поэтому тепловентиляторы с открытой спиралью очень быстро сжигают кислород и пыль, существенно снижая влажность воздуха в помещении («сушат воздух»). Такие приборы обладают и наименьшим сроком службы – часто 2-3 года.
- Закрытый ТЭН. Применяется крайне редко, в более дорогих моделях. Нагревательная спираль помещена в металлическую трубку с высокой теплопроводностью. Такой вид нагревательного элемента позволяет достигнуть такой же теплоотдачи при меньших температурах нагрева, не столь сильно сушит воздух и является более безопасным.
- Керамический нагревательный элемент. Используется в наиболее современных тепловентиляторах. Керамические пластины не нагреваются свыше 200°C, практически не сушат воздух, а термовентиляторы с их использованием стоят практически столько же, столько и с применением ТЭН.
Керамический нагревательный элемент можно определить визуально.
Мощность тепловентилятора – в пределах 400-2000 Вт. Модели мощностью 2 кВт рассчитаны на обогрев помещения площадью 18-20 м2, при потолках высотой не более 3 м, с 1-2 окнами и 1 наружной стеной (1 кВт на 10 м2). Прогрев воздуха до комфортных температур осуществляется за 30-80 минут в зависимости от модели.
Преимущества и недостатки
| Преимущества | Недостатки |
| Низкая стоимость: от 600 руб. за наиболее простые модели и до 2 200 руб. за современные малошумные модели с более точной регулировкой работы и керамическим нагревательным элементом. | Невозможно использовать для обогрева больших помещений. Редко может быть применим как единственный источник тепла. |
| Очень компактные размер, возможность установить прибор в любой части помещения, в любой момент с легкостью переместить его. | Тепловентиляторы не рассчитаны на длительную работу (24 часа и более беспрерывной работы). |
| Эстетический внешний вид. | Недостаточная безопасность недорогих моделей. |
| Относительно высокое потребление электроэнергии. |
