Монтаж ламината на теплый водяной пол своими руками

Использование теплого пола с ламинатом

Ламинат – материал, обладающий лучшей теплопроводностью, чем массив древесины. (Коэффициент теплопроводности плотной ДСП плиты в обычных условиях составляет 0,23 Вт/(м⁰C), а у HDF плиты, которая чаще всего используется как несущий слой ламината, этот показатель еще лучше, в зависимости от плотности).

Поэтому если такое покрытие настелить поверх теплого пола, тепло будет беспрепятственно подниматься вверх. Сам ламинат при этом нагревается до комфортной температуры, позволяющей ходить по полу босиком, а воздух в помещении прогревается равномерно, поскольку один из источников тепла находится внизу.

Но нужно помнить, что ламинат не должен нагреваться до температуры выше 27⁰С, поэтому в большинстве случаев смонтированный под напольным покрытием из ламината теплый пол не может служить для помещения основным источником обогрева, его используют лишь для создания дополнительного комфорта.

Продавцы напольных покрытий рассказывают, что к ним довольно часто обращаются с жалобами на деформацию ламината, образование щелей между панелями. На поверку оказывается, что под напольным покрытием проложен теплый пол, и регулярно превышается допустимая температура эксплуатации.

Производитель и продавец в таких случаях не несут ответственности за порчу материала, так что нужно внимательно изучать инструкцию и соблюдать ее.

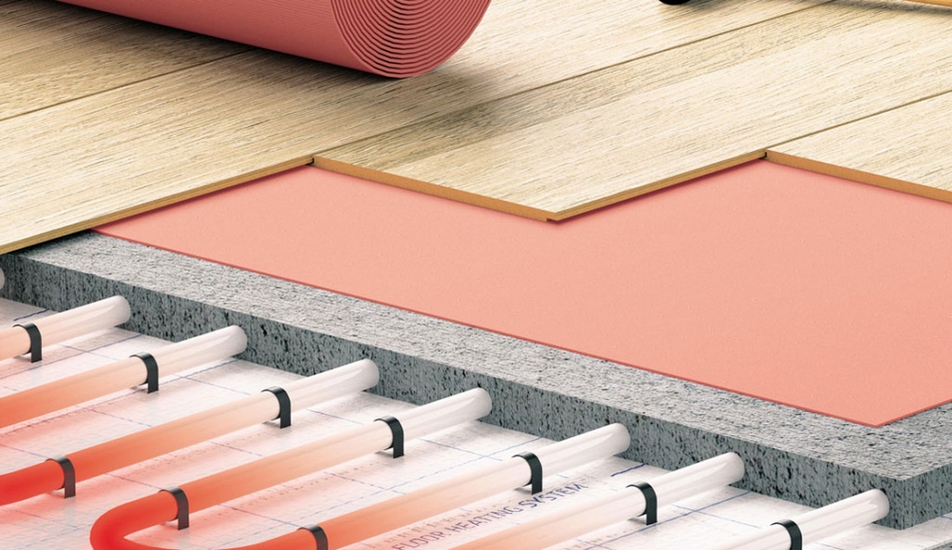

Выбор подложки под теплый пол

Подложка – это тонкослойная синтетическая или полусинтетическая продукция, используемая в «плавающих» системах укладки покрытий (ламинат, паркетная доска и др.). Подстилающий слой защищает финишную облицовку от мелкого песка, остаточной влажности, нивелирует мелкие дефекты основания, обеспечивает частичную звуко- и теплоизоляцию.

Исходя из последнего, разумно предположить, что сплошной пласт подкладочного материала с низким коэффициентом теплопроводности будет препятствовать передаче тепловой энергии от системы подогрева основания к облицовке. Поэтому подложка под ламинат для теплого пола должна быть:

• Плотной, с минимальным содержанием воздуха.
• Тонкой.
• С максимально возможным коэффициентом теплопроводности.

Согласно европейскому стандарту EN 4725 и техническим рекомендациям по укладке напольных покрытий на системы подогрева/охлаждения пола от концерна Unilin:

• 1) Максимально допустимая величина теплового сопротивления (R) комбинации ламинат + подложка должна соответствовать величине 0,15 м²*К/Вт
• 2) Для нормального охлаждения пола показатель должен соответствовать 0,09 м2*К/Вт и ниже.

Указанные величины можно определить по техническим брошюрам или спецификациям, которые известные производители размещают на официальных сайтах. Как правило, имеется отдельный раздел информационной поддержки, где можно скачать или просмотреть требуемые материалы.

Объясним для чего это нужно. Чем толще ламинат и выше его плотность, тем больше коэффициент его теплового сопротивления. Недостаток тепла вы, скорее всего, постараетесь компенсировать подъемом температуры. Следствие — перегрев нижней стороны ламинированного пола, появление щелей. Вот и получается, что одно нерациональное решение приведет к порче покрытия и возросшим затратам на отопление.

Производители подстилающих продуктов предлагают для систем подогрева использовать следующие виды:

• Изделия с перфорацией, то есть материалы с частыми проколами небольшого диаметра. Толщина – от 1 до 2 мм. Подложка под ламинат для водяного теплого пола выпускается в виде листов или сложенных гармошкой пластов экструдированного пенополистирола и полиуретановых матов. Кстати, изделия с перфорированием не обеспечивают полноценную пароизоляцию, поэтому при желании можно найти продукцию, кашированную полиэтиленом. Края пленки при этом могут выступать за пределы подкладки на 5-10 см для формирования перехлеста.
• Листы ЭППС с вырубкой, то есть небольшими «окошками», способствующими передаче тепла от стяжки вверх. Толщина – до 3 мм.
• Подкладки с увеличенной степенью теплопередачи – это продукция композитных рулонных подстилок Tuplex, Domoflex, полиэтиленовых матов повышенной плотности (PEHD) и их аналогов с красной/розовой/оранжевой маркировкой.
• Рекомендованные брендовые продукты известных производителей ламината. Например, Pergo Silent walk, QuickStep Unisound, Balterio Boost Plus и др.

В качестве альтернативы под ламинат некоторые мастера рекомендуют использовать строительный картон толщиной 2-3 мм. Идея действительно неплоха, качественный материал подходит по всем параметрам. Но при выявлении дефектов пола производитель может отказать в удовлетворении претензии к качеству продукции.

На стяжки с электрическими кабельными «теплыми полами» ламинат укладывать нельзя! Это правило установлено производителями. Разрешены инфракрасные пленочные теплые полы отопления, но по инструкции теплоотражающая подложка монтируется под ИК-пленку, а не на нее.

Плюсы и минусы подогрева

Инфракрасный пол максимально эффективно расходует энергию, здесь исключаются теплопотери, которые могут возникнуть при укладке традиционных систем обогрева — водяных.

Благодаря равномерному расположению ИК кабелей поверхность напольного покрытия прогревается по всей площади установки, при этом не перегреваясь.

Преимущества использования ИК пола:

• Экономичное энергопотребление.
• Отсутствие коррозии, как это обычно бывает с водяными металлическими системами. Полиэтиленовая пленка служит долгие годы без разрушения.
• Простота и быстрота укладки. Монтаж ИК пола может занять от 2 до 3 часов.
• Ходить по электрическому полу на инфракрасной основе можно уже в день установки.
• Сохранение высоты потолков в почти первоначальном виде (3-4 мм толщины ИК покрытия не займут много места).
• При повреждении отдельного элемента понадобится заменить только отдельный сектор кабелей, а не всю систему.

Минусы использования инфракрасного обогрева:

• Требует идеально ровной поверхности. Если имеются неровности, придется делать хорошую стяжку.
• Обойдется дороже, чем другие системы обогрева.

Водяное отопление

В загородных домах, в которых отсутствует центральное отопление, устанавливают жидкостной напольный обогрев. Система представляет собой магистраль из труб, в которых циркулирует теплоноситель. В качестве жидкости используется вода, антифриз, пропиленгликоль. Трубы можно уложить в стяжку или использовать сухой метод монтажа. Укладка тёплого пола под ламинат сухим способом поможет избежать образования конденсата на подложке и на облицовке.

Схема монтажа следующая:

• на черновом покрытии обустраивают контур для жидкостной магистрали; для этого можно приобрести утеплитель с фигурной поверхностью с выходами для труб;
• основание обязательно изолируют от влаги и холода;
• на утеплитель укладывают фольгированный слой и армированную сетку: к ней легче укреплять трубы;
• закрывают контур фанерой, ГВЛ или древесноволокнистой плитой;
• выполняют облицовку пола: укладывают подложку и финишное покрытие.

Если при монтаже выполняли стяжку, то на неё необходимо уложить полиэтилен, который предотвратит попадание влаги на подложку и деревянное покрытие: облицовка прослужит дольше. Водяную систему магистрали можно выстраивать под ковролином или линолеумом. Укладка ламината на тёплый пол производится только после окончательного высыхания бетонного раствора.

Для системы тёплый пол рекомендуют приобретать специальные ламели. Система обогрева может быть любой, но схема её будет отличаться изоляционными материалами. Они призваны снизить воздействие влаги и высокой температуры на напольное покрытие. Наиболее предпочтительны для ламината инфракрасные системы обогрева.

Тёплый электрический пол – хорошие возможности и страшные цифры

Электрические полы обычно не монтируют под деревянное напольное покрытие – из-за его низкой теплопроводности греется не столько воздух в помещении, сколько кабель.

Но ламинат всё-таки не дерево, теплопроводность у него выше. И много лет электрические полы были едва ли не единственной альтернативой радиаторам для владельцев квартир, где водяные полы делать нельзя. Причём именно с ламинатом такие полы сочетаются в каком-то смысле оптимально.

Для такого пола нужно выбирать системы с низкой мощностью, что в большинстве случаев защищает общедомовую энергетическую систему от перегрузок.

Однако удовольствие это дорогое и совсем ненужное владельцам частных домов.

Радиаторы с электрическим котлом будут в эксплуатации в 2 раза дешевле, тёплый водяной пол – в 3.

А если использовать для нагрева не электричество, а газ, то разница выйдет и вовсе на порядок.

Причём и материалы, и монтаж тёплого электрического пола весьма недешевы, независимо от его вида:

• уложенный в бетонную стяжку 3-7 см кабель диаметром 0,4-0,6 см или
• нагревательный мат – закрепленный на полимерной матрице кабель диаметром около 0,3 см, укладываемый в плиточный клей.

И в том, и в другом варианте предпочтителен двужильный кабель. Электромагнитное излучение у него в 5 раз ниже, а при укладке под стяжку он ещё и удобнее – к терморегулятору у него достаточно подвести один конец. Разница же в цене с одножильным небольшая.

Нагревательные маты делаются в том числе и под ламинат. В остальном плюсы и минусы кабеля в достаточно толстой стяжке и тонкого мата аналогичны сравнительным характеристикам бетонных и панельных водяных полов.

Монтаж пленочного теплого пола под ламинат

Также следует разобраться, как сделать инфракрасный теплый пол под ламинат самостоятельно. Все работы правильно будет разделить на этапы:

Подготовка чернового основания

Важно помнить о трех главных требованиях – сухость, ровность, чистота. Для неровного деревянного основания подойдет фанера, для бетонного – нивелирующие составы

Укладка изоляции

Тут есть нюанс, чтобы утеплитель покрывал всю площадь, даже в тех случаях, когда ИК пленка укладывается точечно.

Подложка должна покрывать весь пол

• Укладка ИК пленки. Рулоны пленки раскатываются так, чтобы они расположились вдоль длинных стен. Это позволит обойтись минимальным количеством соединений контактов. Если нужно подрезать рулон, то это делается только в специально отведенных местах.
• Установка термодатчика. В подложке делают вырез под провод питания и сам датчик. Фиксируется он при помощи битумной ленты.
• Установка клемм. В местах, где система будет подключаться к цепи, устанавливаются зажимы-клеммы. Верхнюю часть вставляют в контактный разрез пленки, а нижнюю заводят под нее.
• Подключение кабеля. Их концы вставляются в контактную клемму, все изолируется битумной лентой.
• Подключение термостата. Под терморегулятор и идущие к нему провода проделывают канал и отверстие в стене.

Схема подключения

Испытание системы

После соединения всех деталей включается обогрев, важно проверить, чтобы все участки ИК пленки прогревались равномерно. Монтаж покрытия

Устройство инфракрасного обогрева не требует серьезной изоляции, хватит тонкой пенополиэтиленовой пленки в качестве подложки

Монтаж покрытия. Устройство инфракрасного обогрева не требует серьезной изоляции, хватит тонкой пенополиэтиленовой пленки в качестве подложки

После этого остается только положить ламинат.

Как выбрать ламинат для разного типа теплого пола

Продавцы могут уверять в абсолютной совместимости ламелей с любым видом обогрева, но это далеко не всегда так. Каждый из вариантов систем отопления обладает своими особенностями эксплуатации, которые стоит учесть при выборе финишного покрытия.

Ламинат на электрический теплый пол

В качестве теплоносителя используются электрические кабеля разного сечения. Они укладываются на направляющие элементы в форме змейки или спирали, есть заводские модели в матах, которые нужно только разложить. Укладывать электрический кабель не сложно, все работы можно выполнить самостоятельно.

Как и в других системах подогрева, питающихся от электричества, предусмотрена возможность установки термостата. Владелец сможет контролировать степень обогрева, включать таймер, устанавливать граничную температуру.

Среди недостатков стоит выделить дорогое обслуживание и невысокую безопасность (по сравнению с другими вариантами). Понятное дело, не будет работать электрический теплый пол во время перебоев подачи электричества. Для эффективности обогрева и для выравнивания пола потребуется бетонная стяжка.

Кабельный обогрев требует бетонной стяжки

Основные требования к ламинату на электрический теплый пол:

• Высокие показатели теплопроводности;
• стойкость к истиранию;
• прочность к механическому воздействию;
• трудновоспламеняемость.

А также обратите внимание есть статья на тему » Электрический тёплый пол под ламинат: какой лучше выбрать, виды и укладка «

Ламинат на инфракрасный теплый пол

Это пленочный материал с токопроводящими полосками на поверхности. Именно для укладки на инфракрасную пленку хорошо подойдут ламели. Изначально инфракрасный теплый пол разрабатывался как раз для монтажа под тонкие древесные покрытия.

Идеальная сочетаемость обогрева и покрытия обеспечивает высокую эффективность при равномерном обогреве всей площади комнаты. Пленка очень тонкая, поэтому не создает неровностей, для нее даже не обязательна стяжка. Использование ИК системы обогрева более экологичное (не сушит воздух) и экономичное (тратит минимум энергии на нагрев воздуха) решение.

Инфракрасная пленка – эффективный вариант обогрева

В большинстве случаев именно ИК пленка будет лучшим вариантом, но стоит учесть, что ее стоимость достаточно высокая, а для помещений с высоким уровнем влажности она не подойдет. Никуда не девается и зависимость от стабильности подачи электричества.

Основные требования к ламинату на ИК пленку:

• Соответствие укладки на ИК теплый пол (указывается на маркировке или в инструкции);
• высокая износостойкость (минимум 32 класс);
• толщина ламелей около 8-9 мм.

Ламинат на водяной теплый пол

Доступная цена делает данный вид обогрева особенно популярным в частных домах, где большие площади помещений. Если придерживаться рекомендацией по монтажу, то пол с водяным контуром прослужит долго.

Кроме доступной цены пол с водяным контуром отличается легкостью в обслуживании и безопасностью. Также он обычно не зависит от подачи электричества, поэтому используется в поселках, где с этим есть проблемы.

После укладки водяного контура обязательна бетонная стяжка

При выборе в магазине материала для укладки на водяной контур нужно уделить внимание таким характеристикам:

• Пиктограмма соответствия (обозначается надписью «H20» или «Warm Wasser»);
• влагостойкость (изображение с водопроводным смесителем);
• прочность (желательно применять материал 33 класса);
• толщина ламината от 8 мм.

Подробнее читайте в статье » Ламинат для теплого водяного пола: выбираем, монтируем и эксплуатируем «

Ламинат со встроенной системой подогрева

Если нет желания долго сравнивать плюсы и минусы других видов полов и выбирать сочетаемые материалы, можно взять готовую конструкцию. Нагревательные элементы расположены внутри ламелей, что значительно упрощает процесс укладки.

Данный вид покрытия обладает такими плюсами:

1. Близость к поверхности снижает тепловые потери на 30%.
2. Скорость работы. Обогреть воздух в большой комнате можно всего за 10 минут.
3. Возможность выбора оптимального варианта по мощности (от 40 до 70 Вт/м2);
4. Возможность комбинированной укладки (участки с подогревом и участки без).

Конструкция ламината со встроенным подогревом

Среди минусов стоит выделить высокую цену и труднодоступность, ведь такое напольное покрытие есть далеко не в каждом строительном магазине.

Температура нагрева ламината

В первую очередь стоит помнить, что температура нагрева ламината, даже специального, не может быть выше 25-27°C. Некоторые виды могут выдерживать нагрев до 28°C. Если подогрев пола у вас служит для того, чтобы «ногам было тепло», а не является основной системой отопления, такой температуры вполне достаточно. Именно для того, чтобы ногам было приятно. Если теплый пол рассматривается как основное отопление, надо тщательно просчитать, будет ли достаточно того тепла, которое выделится при нагреве до такой невысокой температуры.

Максимальная температура теплого пола под ламинат указывается производителем

Можно ли нагревать ламинат до более высоких температур? Производители рекомендуют температуру не выше 27-28 градусов. Теоретически, при повышении до 30-32 градусов большой беды не будет. Кратковременно данное покрытие выдерживает нагрев до 200°C. Но с увеличением температуры увеличиваются размеры плашек. И это может стать причиной «вспученного ламината». Это произойдет, если оставленный по периметру зазор будет недостаточен для компенсации увеличения размеров. Если с зазором проблем нет, на время критических холодов можно повышать температуру выше рекомендованной. Но вообще, лучше придерживаться рекомендаций производителей.

Еще один момент: 27-28 градусов — это та температура пола, которая ощущается нами как комфортная. И она не противоречит СНИПу. Это главное соображение, по которому рекомендован именно такой температурный режим.

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

1. Устойчивостью к «рабочей» температуре системы «теплый пол».
2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Иллюстрация
Описание

Вспененный полиэтилен

Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.

Пробка

Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.

Подложка «Arbiton Floor Thermo»

Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола

Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.

Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Тип отопительной системы	Технические характеристики и технологические особенности
Водяная	На основании пола устанавливается система пластиковых труб для обогрева помещения. В дальнейшем она закрывается стяжкой толщиной не менее пяти сантиметров. Укладка ламината выполнятся по рекомендованной производителем технологии – специальная подложка для ликвидации неровностей, ламинатные ламели. Это самый неудачный вариант пола с подогревом, имеет три существенных недостатка. Первый – низкий КПД. Толстая песчано-цементная стяжка и поролоновая прокладка под ламинат увеличивают потери тепловой энергии. Второй – высокая сметная стоимость. Имеется в виду суммарная стоимость материалов и количество потерянного времени. Третья – большие проблемы в случае возникновения аварийных ситуаций. Протечки воды обнаруживаются слишком поздно, за это время приходят в негодность многие архитектурные конструкции. Кроме того, ремонт требует полного демонтажа не только ламината, но и стяжки. Это долго и дорого. В настоящее время полы с водяным подогревом используются очень редко. Кроме вышеперечисленных проблем с финишными покрытиями, они имеют и свои чисто технические недостатки: необходимо устанавливать специальный котел, сложная система распределения и регулировки тепловой энергии и т. д.
Электрическая	Более современная и более качественная система, по количеству использования уверенно лидирует по причине относительно небольшой стоимости. Система состоит из специальных электрических кабелей, количество теплоты (Q) зависит от квадрата силы тока (I2) , параметров сопротивления токопроводящей жилы (R) и времени (T). Q=I2×R×T. Электрический подогрев намного эффективнее водяного, имеет перед ним несколько преимуществ. Первое – аварийные ситуации не имеют таких негативных последствий. Втрое – системы намного проще с инженерной точки зрения, аппаратура управления и контроля может монтироваться в любом удобном месте. Третье – уменьшенная толщина цементно-песчаной стяжки повышает эффективность функционирования, сокращает материальные затраты на поддержание комфортных условий в зимний период времени.
Инфракрасная	Самая современная система теплого пола. Теплоносители электрические, но не обыкновенные кабели. Это специальные карбоновые нити, запаянные с двух сторон пластиковыми пластинами. Общая толщина не превышает одного миллиметра, реализуется отдельными рулонами, которые можно разрезать по требуемым размерам. Такие системы имеют много преимуществ: высокий КПД, простота монтажа, надежность и безопасность эксплуатации. Под инфракрасные системы цементно-песчаная стяжка не делается, что дает возможность экономить время и деньги. Единственный недостаток – высокая стоимость, инфракрасные полы доступны далеко не всем застройщикам.

Укладка резистивного нагревательного кабеля

Инфракрасный теплый пол

Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.

Виды систем подогрева пола

 Водяной подогрев

• Слой гидроизоляции

• Теплоизоляция

• Система труб

• Несущий слой – бетонная стяжка, гипсоволокно и т.д.

• Напольное покрытие

Электрический кабельный – кабель преобразовывает электричество в тепло. Такая система позволяет регулировать температуру нагрева, надежна, проста в монтаже и обслуживании.

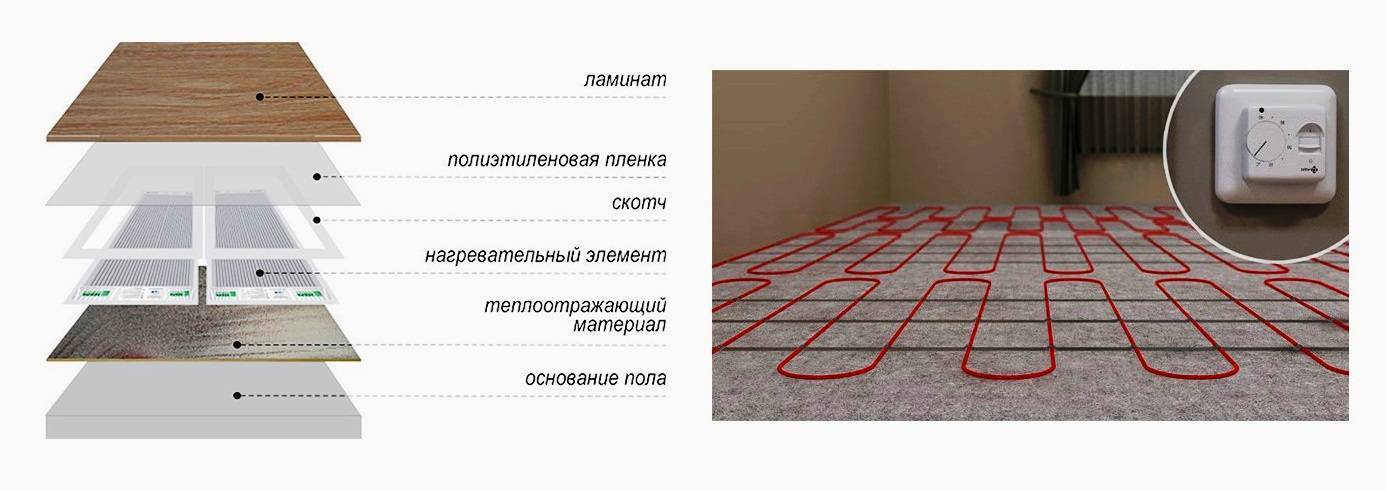

Инфракрасная пленка
– тоже электрическая система подогрева, которая потребляет меньше электроэнергии. Ее укладывают на ровное основание в помещениях без повышенной влажности. Укладка в следующем порядке:

• Теплоотражающий материал

• Инфракрасная пленка

• Полиэтилен

• Напольное покрытие

Установка системы обогрева

Накануне проведения основных работ следует определиться со способом размещения труб, при этом принимая во внимание некоторые моменты:

Общая схема подключения теплого пола в частном доме.

1. Длина контура не должна быть более 100 м, иначе насосное устройство не сможет качественно выполнять свои функции.
2. Прилагать максимум усилий для разбивки контуров, рассчитывая, что один из них обогревал часть помещения общей площадью в 40 кв. м. Излишней протяженности этих элементов следует избегать.

Трубы на теплый пол можно монтировать такими способами:

• змейкой;
• двойной змейкой;
• угловой змейкой;
• улиткой.

Нужно отметить, что эффективность работы всех четырех способов с равной протяженностью контуров дает схожие результаты.

Все ли системы теплых полов подходят под ламинированное покрытие

Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.

Водяной

Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.

Система водяного обогрева

Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.

Электрический с греющим кабелем

Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось

Нагревательный кабель в готовых рулонах

Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.

Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла. Оптимальной считают толщину стяжки до 30 мм

Если она толще, то расходы на прогрев значительно увеличатся

Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.

Нанесение цементно-песчаного раствора

Инфракрасный

Технология инфракрасного обогрева пола хорошо сочетается с финишным покрытием в виде ламината. При обустройстве можно все сделать без заливки стяжки, также нет необходимости в монтаже толстого утеплителя, хватит даже тонкого пенополиэтилена. При работе системы покрытие быстро нагревается до заданной температуры, после этого инфракрасное излучение «идет» дальше, нагревая другие предметы. Часто пленочный обогрев используют как самостоятельную систему отопления.

ИК пленка легко поддается порезке

В качестве подложки тоже можно использовать тонкие пленочные варианты. Интенсивность работы системы после установки можно регулировать, задавая любые температурные режимы.

Запуск системы обогрева после соединения ее с терморегулятором

Последовательность подключения к терморегулирующему устройству будет таковой:

• После того, как все работы по укладке будут завершены, все провода нужно будет подключить к терморегулятору. Стоит учитывать один важный нюанс – если с одним прибором управления будет соединяться несколько зон теплого пола, то скруток проводов не должно быть. Провода должны быть соединены лишь специальными клеммными соединениями.
• Подключение проводов к разъемам управляющего блока терморегулятора должно происходить согласно схемы, которая присутствует в технической документации. В ней всегда можно найти точки входа питания (L и N – фаза и ноль), заземления, термодатчика, а также элементы обогрева, которые в данном случае являются нагрузкой. Как правило, возле значка резистора указана предельная нагрузка в Ваттах или амперах. После подвода всех проводов их прячут в специальный канал, а терморегулятор устанавливают в специально отведенное для этого место.
• К пробному пуску системы переходят после дополнительной полной проверки всех соединений. При корректном функционировании установленной системы ее обесточивают и приступают к укладке ламината.
• Чтобы сделать пленочные обогреватели еще более безопасными, можно произвести их дополнительную защиту от возможных повреждений в процессе укладки панелей покрытия. Можно будет предотвратить случайное попадание на них жидкости в случае разлива на пол больших объемов воды. Для этого отлично подойдет укладка слоя полиэтиленовой пленки толщиной 200 мкм – она не ухудшит эффективность инфракрасного излучения. Отдельные отрезки такой пленки стелют с нахлестом в 150-200 мм, а стыки при этом заделывают скотчем.
• Укладка ламината поверх инфракрасного пленочного пола для обогрева по большому счету основана на тех же принципах, что и обычная укладка. Нужно руководствоваться рекомендациями по определенной модели напольного покрытия с учетом конфигурации помещения.

В конце работ по укладке ламинированного покрытия можно будет задействовать отопительную систему на основе инфракрасного пленочного пола. Стоит отметить, что в данном случае стоит быть особенно осторожным для того, чтобы ламинат успел адаптироваться к условиям обогрева.

Рекомендуется не включать подогрев сразу на максимум, а задать сначала температуру в пределах 15-20 оС, наращивая по 5 градусов каждый день, доводя температуру до нужного уровня. Такой подход позволит, кроме всего прочего, путем подбора температуры определить самый подходящий режим работы «теплого пола».

Водяной теплый пол

Источником тепла в таких системах является жидкий теплоноситель в виде воды или специальных составов типа антифриза. Нагрев теплоносителя производится в котлах различной конструкции, регулировка температуры осуществляется в смесительно узле на основании показаний датчиков температуры, устанавливаемых на обратном потоке жидкости. Возможен ручной или автоматический режим регулировки.

Нагрев финишного покрытия в системе водяного пола производится через посредство бетонной стяжки толщиной приблизительно 50 мм. Для укладки трубы под греющую стяжку применяются специальные пластиковые подложки с шипами, которые позволяют закреплять витки регистра на нужном расстоянии друг от друга, если применяются бесстыковые пластиковые трубы. А это мы вам настоятельно рекомендуем. Срок службы труб из металлопластика составляет 50 лет, а это уже больше, чем у стальных. Но в системах ГВС и ХВС важны не столько сами трубы, но соединения. При протечках в стяжке ремонт системы возможен только с разрушением стяжки.

Для большей прочности греющей стяжки применяется армирование дорожной сеткой с ячеей размерами 50 х 50 или 100 х 100 мм.

Внимание! Перед заливкой греющей стяжки по периметру стен нужно наклеить демпферную ленту толщиной 10 – 15 мм для компенсации температурных деформаций стяжки при нагреве. Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек

При необходимости – устранить неполадки, после чего начинать бетонирование

Перед началом бетонирования систему следует заполнить водой и в пробном режиме проверить ее работоспособность и отсутствие протечек. При необходимости – устранить неполадки, после чего начинать бетонирование.

Для предотвращения растрескивания стяжки в состав бетона нужно ввести армирующую добавку в виде фибрового волокна. Марка бетона не ниже М300. Время сушки стяжки составляет 28 дней.

Бетонирование производится по маякам с тщательным выравниванием поверхности

Особое внимание следует уделить сплошности бетонного слоя, не допуская образования воздушных пузырей

Для ускорения процесса строительства можно применить способ укладки полусухой стяжки, полная готовность для продолжения работ при этом сокращается до 7 дней. Но для выполнения этой работы следует воспользоваться услугами наемных специалистов.

Подготавливая поверхность под настилку ламината, необходимо произвести тщательную затирку для выравнивания поверхности.

Регулировка режима нагрева производится через смесительный узел. При этом нужно учитывать, что установка режима на постоянные показатели производится только для основного отопительного оборудования в зависимости от погодных условий.

Для контуров теплого пола устанавливается автоматическая регулировка с контролем температуры обратки. При этом руководствуются реальной температурой поверхности пола на основании показания датчиков, установленных в каждом помещении.

Система радиаторного отопления работает на самотечном принципе и может быть выполнена в едином контуре для всего здания.

Нужно учитывать, что обе схемы обогрева жилища взаимосвязаны, поэтому при сезонном запуске следует начинать с минимальных режимов, постепенно выводя на комфортный температурный уровень. Такая работа может занять до 10 – 15 дней.

Для обеспечения непрерывного обогрева жилища применяют установку нескольких котлов, соединяемых последовательно через байпасы, работающих на разных типах топлива:

• электрические;
• газовые;
• индукционные;
• твердотопливные.

Для надежного отопления устанавливают минимум два котла.

Какой выбрать теплый пол для своего жилища решать его хозяину, и мы надеемся, что приведенная информация будет полезна

Обратите внимание, что электрический теплый пол, укладываемый под стяжку, при выходе из строя потребует на восстановление капитальных затрат, чего не скажешь об индукционном

Укладка теплого пола под ламинат без стяжки в самом крайнем случае потребует демонтажа финишного покрытия, которое легко восстанавливается после устранения повреждений. Успехов вам!

голоса

Рейтинг статьи
