Как сделать водяной тёплый пол под линолеум: правила проектирования и обзор технологии монтажа

Монтаж труб на бетонный пол

Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.

1. Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
2. Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
3. Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
4. Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
5. Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
6. По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
7. Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
8. Положите на пол сетку мак, полистирол или специальную ленту.
9. Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» — в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется. «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м. При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
10. В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
11. Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
12. Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
13. Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
14. После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
15. Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
16. На залитый водяной теплый пол укладываем подложку и ламинат.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

1. Насос;
2. Котёл;
3. Коллектор;
4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

Глифталевый

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

Мармолеум

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

Резиновый

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

Однослойный

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

Утепленный

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Теплый пол на фанеру под плитку или ламинат советы по монтажу

Если в доме холодно, а счета за отопление «радуют» стабильным увеличением чисел, то оптимальным решением, которое обогреет помещение любого размера и поможет снизить размеры ежемесячной оплаты коммунальных услуг станет укладка теплого пола на фанеру.

Популярность их обусловлена тем, что именно такой метод можно монтировать самостоятельно, не привлекая для этого строительные бригады. Помимо этого, теплый пол под фанеру укладывается под керамогранит и плитку, что актуально для ванной комнаты, кухни или прихожей.

Преимущества использования

Если вы планируете использовать для облицовки дерево или паркет, крепиться который будет саморезами и клеем, то фанера между инженерной системой и финишным покрытием укладывается в обязательном порядке.

Теплый пол на фанеру под ламинат желательно устраивать также, в данном случае прослойка дополнительно выступает в роли шумо- и теплоизоляции.

Среди несомненных плюсов нужно отметить:

• Длительный эксплуатационный срок и экологичность.
• Доступная стоимость расходных материалов и монтажных работ.

Можно ли укладывать теплый пол на фанеру? Этот вопрос часто тревожит новичков, желающих самостоятельно произвести ремонтные работы. Ответ специалистов однозначен – да. Единственное, что нужно учитывать при выборе сырья – это его сорт. По большому счету все разновидности, представленные на рынке, подходят для устройства теплого пола, но лучше всего отдавать предпочтение фанере 1 и 2 сорта.

Полезные советы

Способы укладки теплого пола на фанеру под плитку и ламинат разнятся, в зависимости от выбора сырья. Например, монтаж системы обогрева в помещениях с повышенной влажности на фанеру, не терпит использования дюбелей. Черновой материал может расширяться, поэтому его необходимо крепить монтажными скобами. Так вы получите гарантию того, что фанера не вздуется и не повредит обогревательную систему.

Существует несколько рекомендованных вариантов установки фанеры в качестве чернового покрытия:

• Если фанера будет выкладываться на песочно-цементную стяжку, использовать листы следует не тоньше 12мм.
• Лаги укладываются в случае, когда по периметру пола планируется прокладывание инженерных сетей и линий коммуникаций. Делается это двумя способами – настил одинарного слоя не тоньше 2 см или двойное покрытие из тонких листов.
• При монтаже теплого пола под фанеру на деревянный пол, толщина листов может быть любой. Главное – чтобы она не прогибалась под тяжестью верхних слоев.

Следующие рекомендации касаются клея. Использовать лучше специальные клеевые основы, имеющие маркировку «для ТП», например, Литокол К80. Подходят виды спиртового либо двухкомпонентного содержания.

Чтобы избежать напряжения и деформации листов перед укладкой их желательно разрезать на 4 одинаковые части. Не укладывайте их впритык из тех же соображений. Расстояние должно составлять 4 мм между швами и около 8 мм между стеной и полами.

Перед началом укладки финишного покрытия необходимо тщательно подготовить основание чернового пола – очистить и выровнять. Погрешности по высоте больше 0,5 см приведут к появлению преждевременных сколов и трещин на материале облицовки. Кроме того, перепады высоты создадут лишнее напряжение на фанеру, и она потеряет свои первоначальные свойства быстрей.

Несмотря на кажущуюся простоту, укладка теплого пола на фанеру – занятие, требующее знания «поведения» расходных материалов. Чтобы избежать возможных ошибок, ведущих к преждевременному выходу конструкции из строя, лучшим решением станет обращение к специалистам, имеющим практический опыт в проведении работ такого плана.

pol-hot.ru

Как правильно сделать водяной пол

Конструкция системы настолько простая, что допускается уложить водяные полы в частном доме своими руками

При этом крайне важно соблюдать определенные нюансы, связанные с поэтапным монтажом и эксплуатацией отопления

Работы выполняются в следующем порядке:

• Изготавливается черновое основание – если планируется укладка на грунт, предварительно осуществляют присыпку, использую песок и щебень, утрамбовывая их с помощью вибрационной плиты. После укладки гидроизоляции, заливается черновая армированная стяжка. Устройство водяного отопления пола в частном доме не может осуществляться без использования гидроизоляционного материала. Для гидроизоляции используют наплавляемые материалы или мастики. Битумный материал по стыкам обрабатывают строительным феном или паяльной лампой. Сверху стяжки обязательно укладывается паробарьер.
• Утеплитель – эффективность отопления частного дома водяными теплыми полами во многом зависит от качественно изготовленного теплоизоляционного слоя. Таким образом, создается экран, снижающий тепловые потери и предотвращающий разморозку труб. Можно использовать экструдированный полистирол или пенопласт. Минеральные утеплители в данном случае малоэффективны.
• Укладка трубопровода – предварительно прорабатывается схема укладки водяного теплого пола в частном доме. План можно сделать самостоятельно или обратиться к профессионалам. При расчете отопления учитывается количество зон отопления, длина каждого водяного контура и тип укладки трубопровода. Самостоятельный монтаж тёплых водяных полов в частном доме осуществляется следующим образом. Укладывается армирующая сетка, по ней раскладывается труба и фиксируется с помощью хомутов. Если используется полистирольная система, тогда трубопровод прокладывается в специальных канавках, находящихся в матах, либо в проемах, находящихся на теплоотражающих пластинах.

Этапы устройства водяного теплого пола в частном или дачном доме

1. Содержимое:

Можно ли обогреть загородный дом водяным полом
Как правильно сделать водяной пол
К чему лучше подключать систему обогрева полов
Плюсы и минусы использования водяных полов

В качестве дополнительного или основного источника обогрева частного дома, зачастую используют водяные теплые полы, позволяющие эффективно прогревать здание. Однако существуют некоторые особенности, связанные с монтажом контура отопления и последующей эксплуатацией системы.

Устройство водяного теплого пола в частном доме имеет как свои положительные, так и отрицательные стороны, которые важно учитывать

Преимущества и недостатки

Главным преимуществом гидравлической отопительной системы является равномерный горизонтальный прогрев помещения. Тепло в комнате распространяется вертикально, тем самым обеспечивая здоровый микроклимат, чего не могут дать радиаторные устройства. Теплые полы — это идеальный вариант для помещения с высокими потолками.

Также водяные теплые полы выигрывают и с эстетической точки зрения. Их совершенно не видно, и они не занимают свободное пространство. К тому же, при использовании они более экономичны.

Эффективность работы системы будет зависеть от качества теплоизоляции. Связано это с тем, что уровень теплопотерь напрямую влияет на снижение теплоотдачу. Но стоит учитывать, что у монтажа подобной системы в ванной комнате или туалете есть определенные недостатки. Нагревательный элемент обычно подсоединяют к полотенцесушителю, в результате чего полы могут перегреться.

Также водяные теплые полы “забирают” высоту помещения из-за толстой бетонной стяжки. Кроме того, бетонная заливка делает всю конструкцию более тяжелой, поэтому иногда возникает необходимость в укреплении покрытий.

Инфракрасная плёнка

Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.

Устройство

Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.

Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.

Плёнки инфракрасного типа выпускаются двух видов:

• сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
• полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.

Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.

Способ монтажа плёночной системы «сухой», без заливки стяжки.

Принцип работы

Инфракрасная отопительная пленка — Инфракрасные обогреватели

При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.

Плюсы и минусы

Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.

Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.

К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.

Укладка электрического теплого пола под линолеум

Деревянные полы есть как в загородных домах и частных жилых зданиях, так и в квартирах старого образца. При монтаже электрической системы, соблюдайте правила безопасности:

• необходимо четко следовать представленной инструкции;
• кабель не должен соприкасаться с воспламеняемыми материалами;
• нельзя прокладывать нагревательные детали в местах установки электроприборов и мебельных гарнитуров;
• при укладке кабеля нельзя нарушать изоляцию;
• древесина характеризуется низкой теплопроводностью, поэтому нужно выбирать изделия с нагревательными элементами с более высокой температурой, чем для бетонных конструкций.

Укладка электрической напольной конструкции

• Теплый пол на деревянном основании с использованием кабеля монтируется на основание после устранения всех дефектов.
• Затем выполняется монтаж гидроизоляционного материала в рулонах, и все стыки проклеиваются скотчем.
• Продумайте теплоизоляцию. Можно использовать фольгированное покрытие, которое размещается сверху.

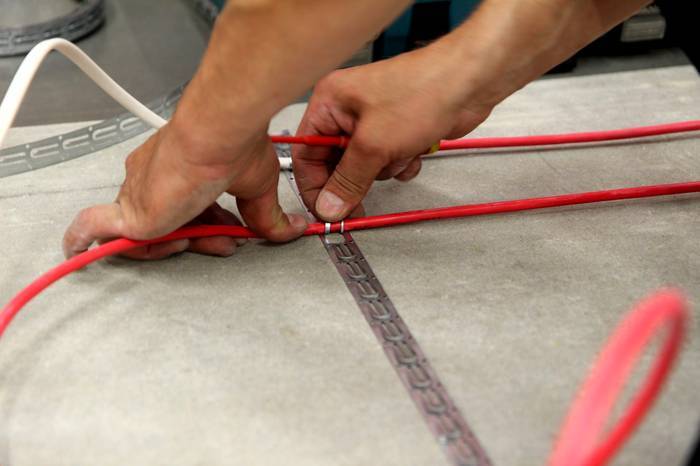

• Поверх теплоизолирующего листа прокладывается кабель и крепится специальными держателями. Между элементами кабеля устанавливаются температурные датчики, которые подсоединяются к терморегулятору.
• Сверху распределяется цементно-песчаная стяжка, а следом листы ДВП.
• В завершение на основание укладывается линолеум.

Теплый пол под деревянным основанием

Монтаж сухим способом предполагает использование лаг, между которым прокладывается теплоизоляционный материал. Нагревательные элементы прокладываются параллельно деревянным брусьям. Затем устанавливаются термодатчики, а сверху стелется ДВП.

Процесс укладки инфракрасного пола

При укладке пленочного теплого пола под линолеум выполняются определенные действия:

на дощатом основании убираются все дефекты, чтобы получить ровную поверхность. При использовании фанеры, ее можно прикрепить с помощью саморезов;

Монтаж обогревательной конструкции разными способами

• сверху прокладывается фольгированный утеплитель, а стыки обрабатываются скотчем;
• пленка прокладывается на подготовленное основание. Инфракрасную пленку можно разрезать только по указанным линиям. Полосы должны соединяться параллельно;

Монтаж утеплителя и инфракрасной пленки

• места изолируют при помощи битумной ленты;
• система подключается к терморегулятору и к сети;

Подключение к сети

• сверху пленочного покрытия застилается полиэтиленовая пленка;
• в завершение укладываются листы фанеры и линолеум.

Сверху монтируется специальный материал и финишное покрытие

Выбор линолеума на теплый пол

Перед обустройством водяного теплого пола следует правильно подобрать тип линолеума. Любая разновидность этого материала имеет свои определенные преимущества с недостатками, на которые необходимо ориентироваться, выбирая тот или иной вариант линолеумного покрытия для пола

Важно учесть теплопроводность материала, которая определяется его толщиной

Наличие дополнительного теплоизоляционного слоя у линолеума, имеющего наибольшую толщину, допускает снижение степени теплоотдачи. Такой эффект не всегда является приемлемым при грамотной установке теплого пола. Оптимальным выбором считается линолеум, для которого характерны высокие показатели сопротивляемости к различным видам химического и механического воздействия. Покрытие при этом имеет небольшую толщину, оно обладает устойчивостью к деформациям, возникающим по причине влияния высокой температуры.

Эффективной считается укладка на теплый пол многослойного поливинилхлоридного линолеума. Этот материал способен сочетаться со многими разновидностями теплых полов. Покрытие имеет большое количество вариантов расцветок, поэтому широко используется для украшения любых интерьеров. Линолеум поливинилхлоридный обладает не только достоинствами, но и недостатками, которые связаны с отсутствием возможности применения отдельных видов такого покрытия в условиях высоких температур.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

• моментальная теплоотдача после включения;
• монтаж по сухой технологи без заливки бетонной стяжки;
• срок службы в 50 лет;
• бесшумная работа;
• простота монтажных работ;
• безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

• высокая цена ИК пленки;
• большие счета за электрическую энергию;
• зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Проектирование теплых полов

Проект водяного теплого пола может быть составлен самостоятельно, или же специалистами за некоторую плату. Так или иначе, для составления проекта потребуются некоторые исходные данные.

Для устройства подобной системы своими руками проект тоже необходим. Часто затраты на монтаж теплого пола квартиры или дома превышают стоимость всей внутренней отделки. При грамотном проекте и расчетах можно существенно сэкономить, не приобретая лишних фасонных элементов и материалов.

Проект необходим в любом деле

Исходные данные

Итак, для проектирования водяных полов потребуется знать, или потребуется сказать проектировщику следующие данные:

• План всего дома. Если в доме несколько этажей, то планы всех этажей;
• Информация о том, из какого материала сделаны наружные стены, окна, двери, а также их типы;
• Указание необходимой температуры, то есть желаемой температуры в помещении;
• Место установки отопительного котла, а также его высота над уровнем пола;
• Наличие стояков, отводов внутри помещения;
• Некоторые данные о расположении мебели.

После сбора всех таких данных можно будет сделать тепловой расчет системы теплых водяных полов. И уже на его основе, а также на основе некоторых данных, приведенных выше, составить схему монтажа.

Надо сказать, что перед тем, как спроектировать теплый водяной пол, не лишним будет позаботиться о таких вещах, как расположение мебели, котла и других. Определиться стоит заранее. Это связано с тем, что под большими элементами мебели трубы теплого водяного пола не укладываются, дабы сэкономить средства.

Схема монтажа

Проектировщик при составлении проекта будет создавать и схему монтажа. В случае, если она создается своими руками, то все отдельные ее элементы учитываются сразу.

А вот при создании ее иными лицами лучше позаботиться о том, чтобы в нее были включены следующие положения:

Схема разбиения поверхности на отдельные участки. Надо сказать, что это очень важный этап, так как при больших площадях температурное расширение материалов способно привести к растрескиванию цементной стяжки. Именно поэтому между отдельными участками устраиваются температурные швы.
Площадь одного участка не должна быть больше 40 квадратных единиц. Помещения П-образной и Г-образной формы должны быть разбиты вне зависимости от площади;

На схеме видны отдельные контуры

Указание на наличие компенсационных (температурных) швов, о которых речь шла чуть выше.

Они представляют собой зазоры между отдельными участками, которые заполняются следующим материалом:

• Демпферная лента;
• Куски ЭППСа;
• Вспененный полиэтилен.

Демпферная лента

Трубы в таком шве должны быть помещены в кожух. В роли кожуха может выступать гофра.

• Технология монтажа. Зная ее, можно без труда выбрать и приобрести нужные материалы. Надо сказать, что сейчас различают две основные технологии: «мокрую» и «сухую»;
• В зависимости от пожеланий по температуре внутри помещения рассчитывается и температура труб. Ее нужно знать для того, чтобы правильно подобрать чистовое покрытие.

Например, паркет разрешено нагревать до 25 градусов, не больше. Зная, что температура подающей трубы будет, например, 32 градуса, это вариант чистовой отделки отпадает.

Необходимые материалы

В первую очередь, для выполнения такого пола необходима возможность подключения к высокотемпературному контуру отопления. Также для монтажа пола понадобятся:

• Коллекторный шкаф с насосным и распределительным оборудованием;
• Электрические сервоприводы для регулирования температуры;
• Управляющий коммуникатор;
• Демпферная лента из вспененного полистирола;
• Пароизоляция;
• Полистирольные панели с покрытием;
• Металлополимерная труба;
• Терморегулятор;
• Бетон с пластификатором;
• Инструмент для монтажа металлополимерных труб: труборез, пресс-клещи, пружинный кондуктор, калибратор.
